Codix 543 - Strumenti di misura Kübler - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Codix 543 Kübler in formato PDF.
| Tipo di prodotto | Contatore elettronico a 6 decadi |
| Dimensioni della custodia | 96 x 48 mm (incasso DIN 43700) |
| Peso | Circa 150 g |
| Alimentazione | AC: 100…240 VCA / max. 6 VA; DC: 10…30 VCC / max. 50 mA |
| Display | LED rosse, 6 decadi, altezza 14 mm |
| Campo di visualizzazione | 0 a 999 999 o 00:00:01 a 99:59:59 (modalità h:min:s) |
| Risoluzione | Programmabile: 1, 0.1, 0.01 o 0.001 unità di tempo |
| Modalità di misura | Porta bassa (GAtE.Lo), porta alta (GAtE.hi), commutazione da INP B (Inb.Inb), avvio da INP A arresto da INP B (InA.Inb) |
| Range di tempo | Secondi, minuti, ore o ore:minuti:secondi |
| Precisione | < 50 ppm |
| Temperatura ambiente | -20…+65 °C |
| Grado di protezione | IP65 (solo fronte) |
| Ingressi | INP A, INP B, SET/RESET; polarità programmabile NPN/PNP |
| Uscita optocoppler (opzione) | NPN con collettore/emettitore aperto, max. 30 VCC / 15 mA |
| Fusibile esterno | T 0,1 A |
| Memorizzazione | EEPROM |
| Pulizia | Fronte con panno morbido umido |
| Sicurezza | Non aprire; scollegare prima della manutenzione; rispettare CAT II |
| Riparabilità | Ritorno al costruttore; nessuna riparazione da parte dell'utente |
| Contenuto della fornitura | Display, morsetti (2 e 7 pin), staffa, guarnizione, manuale multilingue |
Domande frequenti - Codix 543 Kübler
Domande degli utenti su Codix 543 Kübler
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale Codix 543 - Kübler e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Codix 543 del marchio Kübler.

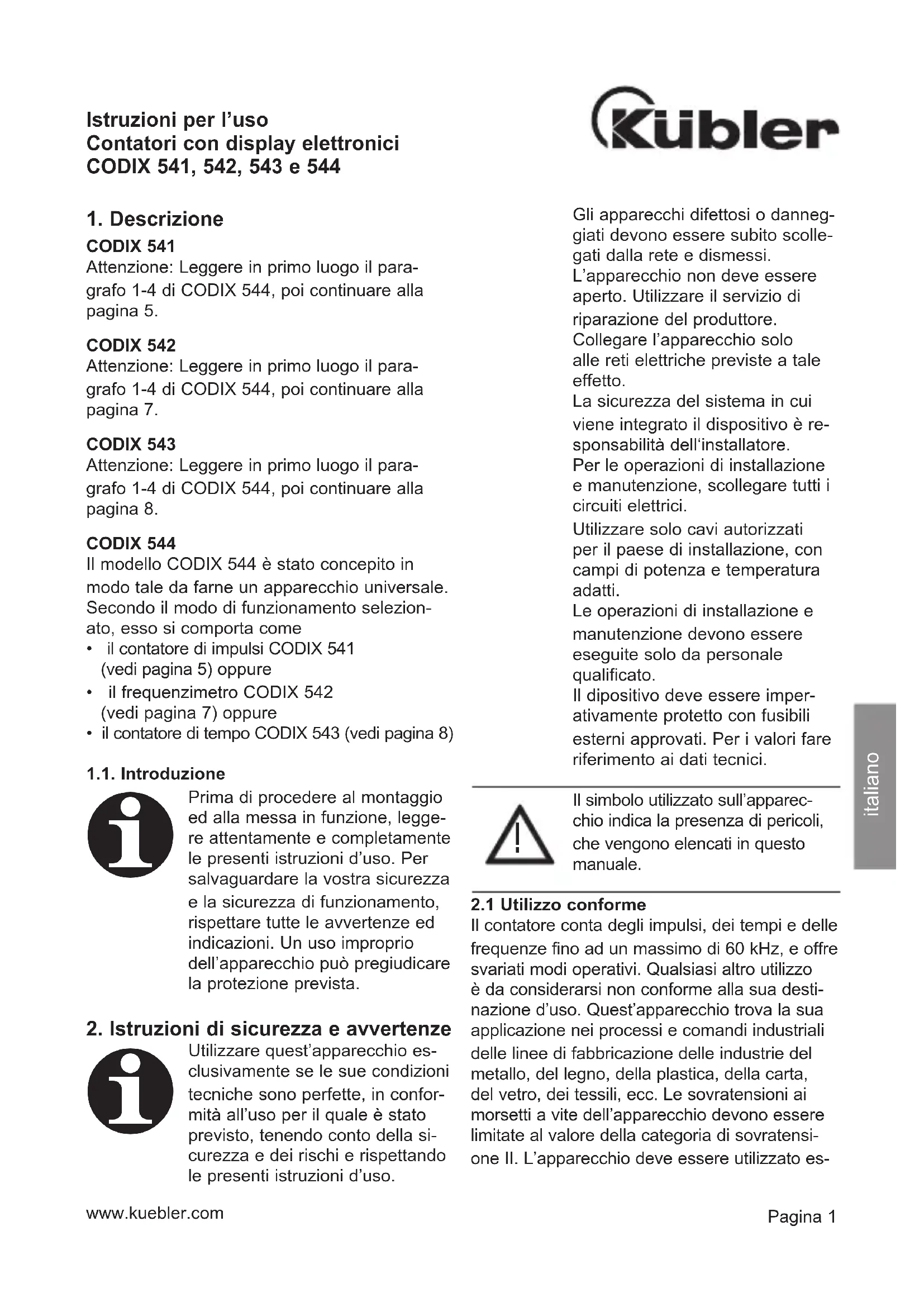

MANUALE UTENTE Codix 543 Kübler
Istruzioni per l'uso
Contatori con display elettronici
CODIX 541, 542, 543 e 544
1. Descrizione
CODIX 541
Attenzione: Leggere in primo luogo il paragrafo 1-4 di CODIX 544, poi continuare alla pagina 5.
CODIX 542
Attenzione: Leggere in primo luogo il paragrafo 1-4 di CODIX 544, poi continuare alla pagina 7.
CODIX 543
Attenzione: Leggere in primo luogo il paragrafo 1-4 di CODIX 544, poi continuare alla pagina 8.
CODIX 544
Il modello CODIX 544 è stato concepito in modo tale da farne un apparecchio universale.
Secondo il modo di funzionamento selezionato, esso si comporta come
- il contatore di impulsi CODIX 541 (vedi pagina 5) oppure
- il frequenzimetro CODIX 542 (vedi pagina 7) oppure
- il contatore di tempo CODIX 543 (vedi pagina 8)
1.1. Introduzione
Prima di procedere al montaggio ed alla messa in funzione, leggere attentamente e completamente le presenti istruzioni d'uso. Per salvaguardare la vostra sicurezza e la sicurezza di funzionamento, rispettare tutte le avvertenze ed indicazioni. Un uso improprio dell'apparecchio può pregiudicare la protezione prevista.
2. Istruzioni di sicurezza e avvertenze
Utilizzare quest'apparecchio esclusivamente se le sue condizioni tecniche sono perfette, in conformità all'uso per il quale è stato previsto, tenendo conto della sicurezza e dei rischi e rispettando le presenti istruzioni d'uso.
Gli apparecchi difettosi o danneggiati devono essere subito scollegati dalla rete e dismessi.
L'apparecchio non deve essere aperto. Utilizzare il servizio di riparazione del produttore.
Collegare l'apparecchio solo alle reti elettriche previste a tale effetto.
La sicurezza del sistema in cui viene integrato il dispositivo è responsabilità dell'installatore.
Per le operazioni di installazione e manutenzione, scollegare tutti i circuiti elettrici.
Utilizzare solo cavi autorizzati per il paese di installazione, con campi di potenza e temperatura adatti.
Le operazioni di installazione e manutenzione devono essere eseguite solo da personale qualificato.
Il dipositivo deve essere imperativamente protetto con fusibili esterni approvati. Per i valori fare riferimento ai dati tecnici.
Il simbolo utilizzato sull'apparecchio indica la presenza di pericoli, che vengono elencati in questo manuale.
2.1 Utilizzo conforme
Il contatore conta degli impulsi, dei tempi e delle frequenze fino ad un massimo di 60 kHz, e offre svariati modi operativi. Qualsiasi altro utilizzo è da considerarsi non conforme alla sua destinazione d'uso. Quest'apparecchio trova la sua applicazione nei processi e comandi industriali delle linee di fabbricazione delle industrie del metallo, del legno, della plastica, della carta, del vetro, dei tessili, ecc. Le sovratensioni ai morsetti a vite dell'apparecchio devono essere limitate al valore della categoria di sovratensione II. L'apparecchio deve essere utilizzato es-
clusivamente se è stato inserito a regola d'arte ed in conformità con le prescrizioni del capitolo "Caratteristiche tecniche".
L'apparecchio non è indicato per le zone con rischi d'esplosione, né per i settori d'impiego non contemplati dalla norma EN 61010, Parte 1. Se l'apparecchio viene utilizzato per il monitoraggio di macchine o di processi dove, nel caso di guasto o di un errore di manipolazione dell'apparecchio, ci sono rischi di danni alla macchina o di incidenti per gli operatori, spetta all'utente di prendere le misure di sicurezza appropriate.
L'apparecchio è progettato esclusivamente per uso interno. Tuttavia, rispettando i dati tecnici, può essere anche utilizzato all'aperto. Prestare attenzione a fornire un'adeguata protezione dai raggi UV.
2.2 Montaggio incassato
PRUDENZA
Montare l'apparecchio lontano da ogni fonte di calore ed evitare ogni contatto diretto con liquidi corrosivi, vapore caldo o sostanze simili.
Assicurare uno spazio libero di 10 mm attorno all'apparecchio per la sua ventilazione.
L'apparecchio deve essere installato in modo che i terminali siano inaccessibili e non raggiungibili dall'operatore. Per l'installazione, tenere conto del fatto che solo il lato anteriore è classificato come raggiungibile dall'operatore.
Istruzioni per il montaggio
- Rimuovere il quadro di fissaggio dell'apparecchio.
- Introdurre l'apparecchio dalla parte anteriore nell'apertura d'inserimento praticata nel pannello e assicurarsi che la guarnizione del quadro anteriore sia posizionata correttamente.
- A partire dalla parte posteriore, scivolare il quadro di fissaggio sulla scatola dell'apparecchio fino a compressione delle staffe
elastiche ed agganciamento dei perni alto e basso.
Nota: con una corretta installazione, è possibile raggiungere IP65 per la parte anteriore.
2.3 Installazione elettrica
PERICOLO
Prima di qualsiasi intervento di installazione o di manutenzione, interrompere la tensione di alimentazione dell'apparecchio e assicurarsi che non siano presenti TENSIONI CON PERICOLO DI ELETTROCUZIONE.
Gli apparecchi alimentati con corrente alternativa possono essere collegati esclusivamente alla rete di bassa tensione tramite un interruttore o un sezionatore di potenza, che viene installato in prossimità dell'apparecchio ed è contrassegnato come dispositivo di sezionamento di questo.
I lavori d'installazione o di manutenzione devono essere realizzati esclusivamente da un personale qualificato e in conformità con le norme nazionali e internazionali applicabili.
Assicurare che tutte le basse tensioni che entrano nell'apparecchio o che escono dall'apparecchio siano separate delle linee elettriche pericolose tramite un isolamento doppio o rinforzato (circuiti SELV).
PERICOLO
L'apparecchio deve essere protetto esternamente per un corretto funzionamento. Per le istruzioni sui fusibili specificati, fare riferimento ai.
Anche in caso di guasto, assicurarsi che i dati indicati nelle specifiche tecniche non siano mai superati.
- I cavi e il loro isolamento devono corrispondere ai campi di temperatura e di tensione previsti. Per il tipo die cavi, osservare le norme in vigore nel paese e per l'impianto. Le sezioni ammissibili per i morsetti a vite sono indicate nei dati tecnici.
- Prima della messa in servizio, assicurarsi del posizionamento e del serraggio corretto di tutti i cavi. I morsetti a vite non utilizzati devono essere avvitati a fondo in modo da non perdere le viti.
- L'apparecchio è stato progettato per la categoria di sovratensione II. Laddove non fosse possibile escludere la presenza di tensioni transitorie più elevate, adottare misure di protezione supplementari per limitare le tensioni al valore di CAT II.
Indicazioni relative alla resistenza alle interferenze
Tutti i collegamenti sono protetti contro le interferenze esterne. Scegliere il luogo d'utilizzo in modo che le interferenze induttive o capacitive non possono colpire l'apparecchio od i cavi collegati a quest'ultimo! Uno schema di cablaggio appropriato consente di ridurre le interferenze (dovute per esempio ad alimentazioni a commutazione, motori, variatori o contattori ciclici).
Misure da prendere:
- Per le linee di segnale e di comando, utilizzare solo del cavo schermato. Collegare la schermatura da entrambi i lati. Sezione minima della treccia dei conduttori 0,14 mm².
- Il collegamento della schermatura alla compensazione di potenziale deve essere il più corto possibile e realizzato su una grande superficie (bassa impedenza).
- Collegare le schermature al pannello solo se quest'ultimo è anche corredato di messa a terra.
- L'apparecchio deve essere inserito il più lontano possibile da linee sottoposte ad interferenze.
- Evitare di posizionare i conduttori in parallelo con dei conduttori di energia.
2.4 Pulizia e manutenzione
La parte anteriore deve essere pulita solo con un panno morbido inumidito con acqua. La pulizia della parte posteriore incassata non è prevista ed è responsabilità dell'installatore o del personale di manutenzione.
Durante il normale funzionamento, l'apparecchio non richiede manutenzione. Se tuttavia l'apparecchio non funziona correttamente, è necessario inviarlo al produttore o al fornitore. Non è consentito aprire e riparare da sé il dispositivo, in quanto ciò potrebbe comprometterne il livello di sicurezza iniziale.
2.5 Avviamento
Prima di avviare l'apparecchio, occorre verificare che:
- La tensione di alimentazione disponibile corrisponda alla tensione di alimentazione dell'apparecchio.
- La tensione di alimentazione sia collegata ai terminali appropriati dell'apparecchio.
- La polarità della tensione di alimentazione sia rispettata per gli apparecchi DC.
- L'apparecchio sia regolato e programmato correttamente (funzione; frequenza di conteggio massima per i contatori).
2.6 ventuali difetti e rispettive cause
Visualizzazione assente:
• Assenza di tensione di alimentazione
Impossibile utilizzare i tasti:
- Ingresso di blocco dei tasti attivato
Il contatore non conta:
- Collegamento dell'ingresso di conteggio errato o invertito
- Regolazione di un segnale d'ingresso errata per il generatore d'impulsi
- Polarità (NPN/PNP) invertita
- Ingresso di porta attivo
- Assenza di collegamento alla massa tra il generatore d'impulsi ed il contatore
- Superamento della frequenza di conteggio massima
- I livelli dei segnali non raggiungono la soglia di commutazione del contatore
• Fattore troppo piccolo
Manca il segnale d'uscita:
- Errore di collegamento dell'uscita
- Nessun collegamento di massa con l'apparecchio successivo
Se il malfunzionamento del vostro apparecchio persiste, rivolgetevi all'agente autorizzato della vostra zona o interpellateci direttamente per un consiglio tecnico.
Nell'eventualità di una resa, si prega di allegare una breve descrizione del guasto, della programmazione e dello schema di collegamento, per consentirci di riprodurre il guasto eventuale e assicurare la riparazione dell'apparecchio nei
3. Regolazione dei parametri di funzionamento
a. Premere i due tasti sulla parte anteriore e mettere l'apparecchio sotto tensione o, qualora l'apparecchio sia sotto tensione, premere i due tasti per 5 secondi.
b. Sul display compare il seguente messaggio
ProG
c. Al rilascio dei tasti, il display visualizza
no
c1. Mantenere il tasto sinistro premuto, poi premere il tasto destro per interrompere l'operazione di programmazione.
c2. Premere il tasto destro. Il display indica
yES
d. Mantenere il tasto sinistro premuto, poi premere il tasto destro per richiamare il primo parametro.
e. Al rilascio dei tasti, compare, ad intervalli di un secondo, il titolo del menu e la regolazione del punto del menu in essere. Premere un tasto: la visualizzazione alternata cessa ed il display indica solo la regolazione del punto del menu.
f. Un impulso sul tasto destro consente di passare al valore successivo del parametro in fase di regolazione.
Per inserire dei dati numerici (per esempio al momento della regolazione del fattore), selezionare prima la decade tramite il tasto sinistro, poi regolare il suo valore con il tasto destro.
g. Mantenere il tasto sinistro premuto, poi premere il tasto destro per richiamare il punto successivo del menu.
h. L'ultimo parametro del menu "EndPro" permette, selezionando "Yes", di uscire dal menu di programmazione e di salvare i nuovi valori. Selezionando "no", la programmazione riparte dall'inizio, conservando gli ultimi valori inseriti. In questo modo, è possibile controllarli e modificarli di nuovo.
4. Routine di programmazione
Il primo punto del menu è la selezione del modo di funzionamento base. Determina le funzioni dell'apparecchio.
Pnode
Count
Modo contatore di impulsi. Continuare al paragrafo 4. di CODIX 541 alla pagina 5.
tEcho
Modo frequezimetro. Continuare al paragrafo 4. di CODIX 542 alla pagina 7.
tiner
Modo contatore di tempo. Continuare al paragrafo 4. di CODIX 543 alla pagina 8.
Contatore di impulsi/Indicatore di posizioneCODIX541
(CODIX 544: modo contatore di impulsi)
1. Descrizione
- Contatore con display a 6 decadi con funzione SET/RESET
- Display a LED rossi, altezza 14 mm
- Campo di visualizzazione -199 999...999 999
- Soppressione degli zeri in testa
- Programmazione tramite due tasti sulla parte frontale
- Programmazione guidata tramite messaggi sul display
- Modi di funzionamento del contatore:
Entrata di conteggio INP A + senso di conteggio INP B (Cnt.Dir)
Conteggio differenziale INP A – INP B (up.dn)
Somma INP A + INP B (up.up)
Conteggio progressivo/regressivo
INP A 90° INP B x 1 (quAd)
Conteggio progressivo/regressivo
INP A 90° INP B x 2 (quAd2)
Conteggio progressivo/regressivo
INP A 90° INP B x 4 (quAd4) - Con alimentazione AC: tensione di alimentazione del sensore 24 V DC ±15 %/100 mA
- Uscita tramite accoppiatore ottico in opzione
2. Entrate
INP A
Entrata di conteggio dinamica.
INP B
Entrata di conteggio dinamica.
SET/RESET
Entrata dinamica di SET/RESET, accoppiata in parallele con il tasto SET/RESET rosso. Regola il contatore sul valore predefinito.
3. Uscita tramite accoppiatore ottico (in opzione)
L'accoppiatore ottico è attivato per un valore visualizzato < 0. Ciò consente di utilizzare l'apparecchio come contatore semplice nel caso di un conteggio regressivo.
4. Routine di programmazione
I parametri regolabili dell'apparecchio sono indicati di seguito nell'ordine in cui sono visualizzati sul display. Perciò, la programmazione dell'apparecchio è completata dopo un ciclo di programmazione.
I primi valori indicati corrispondono a quelli regolati in fabbrica.
4.1 Polarità delle entrate
InPol
nP_0
npn: commutazione a 0 V
P_nP
pnp: commutazione a +U _B
4.2 Attivazione del filtro 30 Hz (INP A, INP B)
Filter
OFF
Filtro 30 Hz disattivato ( f_max )
on
Filtro 30 Hz attivato
4.3 Modo di funzionamento del contatore
InPut
[nt.dir
Entrata di conteggio e entrata di senso di conteggio
INP A: Entrata di conteggio
INP B: Entrata di senso di conteggio
uP.dn
Conteggio differenziale
INP A: Entrata di conteggio progressivo
INP B: Entrata di conteggio regressivo
uP
Somma
INP A: Entrata di conteggio progressivo
INP B: Entrata di conteggio progressivo
9u8d
Discriminatore di fase
INP A: Entrata di conteg- gio 0°
INP B: Entrata di conteggio 90°
9u8d 2
Discriminatore di fase con rad- doppiamento degli impulsi INP A: Entrata di conteggio 0° INP B: Entrata di conteggio 90° Ogni fronte di INP A viene contata.
9u8d 4
Discriminatore di fase con quadruplicazione degli impulsi INP A: Entrata di conteggio 0° INP B: Entrata di conteggio 90° Ogni fronte di INP A e di INP B viene contata.
4.4 Fattore di moltiplicazione
Factor
000001
Fattore regolabile da 00.0001 a 99.9999.
999999
Punto decimale fisso regolato a 4 decimali.
La regolazione a "0" non è accettata.
4.5 Fattore di divisione
d,U,50
000001
Fattore regolabile da 00.0001 a 99.9999.
999999
Punto decimale fisso regolato a 4 decimali.
La regolazione a "0" non è accettata.
4.6 Regolazione del punto decimale
dP
Il punto decimale determina la rappresentazione del valore di conteggio. Non ha nessun effetto sul conteggio.
D
0 nessuna decimale
0.0 una decimale
0.00 due decimali
0.000 tre decimali
0000
4.7 Modo SET/RESET
rESn2d
PTRnEL
Ripristino manuale tramite il tasto SET/RESET rosso ed elettrico tramite l'entrata SET/RESET
53
Nessun ripristino (tasto SET/RESET rosso ed entrata SET/RESET disattivati)
EL rES
Solo ripristino elettrico tramite l'entrata SET/RESET
P180rE
Solo ripristino manuale tramite il tasto SET/RESET rosso
4.8 Valore SET
SETPt
499999
Il posizionamento dell'apparecchio su un valore predefinito è attivato tramite il tasto SET/RESET rosso o tramite l'entrata SET/RESET.
999999
Valore SET -199 999...999 999 oppure 99.59.59 (il numero di decimali è determinato dalla regolazione del punto decimale)
Il punto decimale programmato al punto 4.6 viene visualizzato.
4.9 Fine della programmazione
EndPro
no
La programmazione è re- alizzata ancora una volta. I valori inseriti possono essere controllati e modificati.
535
La programmazione è conclusa ed i valori inseriti sono presi in considerazione come nuovi parametri. Ora, l'apparecchio è pronto per il funzionamento.
Tachimetro/Frequenzimetro CODIX 542
(CODIX 544: modo frequenzimetro)
1. Descrizione
• Frequenzimetro a 6 decadi
• Display a LED rossi, altezza 14 mm
- Campo di visualizzazione 0...999 999
- Soppressione degli zeri in testa
- Programmazione tramite due tasti sulla parte frontale
- Programmazione guidata tramite messaggi sul display
- Conversione e visualizzazione del valore in 1/s o 1/min
- Con alimentazione AC: tensione di alimentazione del sensore 24 V DC ±15 %/100 mA
- Uscita tramite accoppiatore ottico in opzione
2. Entrate
INP A
Entrata di conteggio dinamica.
3. Uscita tramite accoppiatore ottico (in opzione)
L'accoppiatore ottico è attivato per f = 0. Ciò consente di attivare per esempio una indicazione macchina ferma.
4. Routine di programmazione
I parametri regolabili dell'apparecchio sono indicati di seguito nell'ordine in cui sono visualizzati sul display. Perciò, la programmazione dell'apparecchio è completata dopo un ciclo di programmazione. I valori indicati in alto corrispondono a quelli regolati in fabbrica.
I primi valori indicati corrispondono a quelli regolati in fabbrica.
4.1 Polarità delle entrate
npn: commutazione a 0 V
pnp: commutazione a +U _B
4.2 Attivazione del filtro 30Hz
Filtro 30 Hz disattivato ( f_max )
Filtro 30 Hz attivato
4.3 Fattore di moltiplicazione
Fattore regolabile da 00.0001 a 99.9999.
Punto decimale fisso regolato a 4 decimali. La regolazione a "0" non è accettata.
4.4 Fattore di divisione
Fattore regolabile da 00.0001 a 99.9999.
Punto decimale fisso regolato a 4 decimali.
La regolazione a "0" non è accettata.
4.5 Regolazione del punto decimale
Il punto decimale determina la risoluzione
0 nessuna decimale
0.0 una decimale
0.00 due decimali
0.000 tre decimali
4.6 Modo di visualizzazione
Conversione e visualizzazione del valore in 1/s
Conversione e visualizzazione del valore in 1/min
4.7 Attesa massima
Questo valore indica quanto tempo il sistema deve aspettare un impulso, la misura essendo attiva, prima di visualizzare 0.
Attesa massima 00,1 s (valore minimo)
Attesa massima 99,9 s
4.8 Fine della programmazione
EndPro
no
La programmazione è realizzata ancora una volta. I valori inseriti possono essere controllati e modificati.
YES
La programmazione è conclusa ed i valori inseriti sono presi in considerazione come nuovi parametri. Ora, l'apparecchio è pronto per il funzionamento.
Contatore di tempo CODIX 543
(CODIX 544: modo contatore di tempo)
1. Descrizione
- Contatore di tempo a 6 decadi, con funzione SET/RESET
- Display a LED rossi, altezza 14 mm
- Campo di visualizzazione 0...999 999
- Soppressione degli zeri in testa.
- Indicazione di funzionamento: il punto decimale della decade più bassa lampeggia quando il conteggio è attivo.
- Programmazione tramite due tasti sulla parte frontale
- Programmazione guidata tramite messaggi sul display
- Modi di funzionamento per la misura di tempo
– Misura se INP B non è attivo (GAtE.Lo) - Misura se INP B è attivo (GatE.hi)
- Start/Stop della misura tramite fronte INP B (Inb.Inb)
- Start della misura tramite fronte INP A, Stop della misura tramite fronte INP B (InA.Inb)
- Campi di misura di tempo h; min; s; h.min.s
- Con alimentazione AC: tensione di alimentazione del sensore 24 V DC ±15 %/100 mA
- Uscita tramite accoppiatore ottico in opzione
2. Entrate
INP A
Entrata di Start (secondo il tipo d'entrata selezionato)
INP B
Entrata di Start/Stop o entrata di porta (secondo il tipo d'entrata selezionato)
Entrata SET/RESET
Entrata dinamica di SET/RESET, accoppiata in parallele con il tasto SET/RESET rosso. Regola il contatore sul valore predefinito.
3. Uscita tramite accoppiatore ottico (in opzione)
Quando il conteggio è attivo, quest'uscita è alternativamente attivata e disattivata ad una frequenza di 1 Hz.
4. Routine di programmazione
I parametri regolabili dell'apparecchio sono indicati di seguito nell'ordine in cui sono visualizzati sul display. Perciò, la programmazione dell'apparecchio è completata dopo un ciclo di programmazione.
I primi valori indicati corrispondono a quelli regolati in fabbrica.
4.1 Polarità delle entrate
InPol
nP_0
npn: commutazione a 0 V
P_
pnp: commutazione a +U _B
4.2 Attivazione del filtro 30 Hz (INP A, INP B)
FILTER
oFF
Filtro 30 Hz disattivato Entrate di Start/Stop non amortizzate
00
Filtro 30 Hz attivato Amortizzamento delle entrate di Start/Stop per un comando per contatti meccanici.
4.3 Tipo d'entrata
5t8rt
GRTELo
Start/Stop tramite Inp B. Misura di tempo se Inp B (porta) non è attivo o è aperto.
Start/Stop tramite Inp B. Misura di tempo se Inp B (porta) è attivo (livello alto per pnp; livello basso per npn)
Start e Stop della misura di tempo tramite INP B (fronte d'impulso ascendente per pnp; fronte discendente per npn). Ogni fronte attiva modifica lo stato del conteggio.
Start della misura di tempo tramite INP A, Stop tramite INP B. (fronte d'impulso ascendente per pnp; fronte discendente per npn)
4.4 Modo di funzionamento
Unità di tempo: secondi (la regolazione del punto decimale determina la risoluzione*)
Unità di tempo: minuti (la regolazione del punto decimale determina la risolu- zione*)
Unità di tempo: ore (la regolazione del punto decimale determina la risoluzione*)
Unità di conteggio: Ore:Minuti:Secondi (la regolazione del punto decimale è ignorata)
*0, 0.1, 0.01, 0.001 significa: misura di tempo in 0, 0.1, 0.01, 0.001 unità di tempo
4.5 Regolazione del punto decimale
Il punto decimale determina la risoluzione dell'unità di tempo programmata.
0 1 0.0 1/10 (0,1)
0.00 1/100 (0,01) 0.000 1/1000 (0,001)
4.6 Modo SET/RESET
Ripristino manuale tramite il tasto SET/RESET rosso ed elettrico tramite l'entrata SET/RESET
Nessun ripristino (tasto SET/RESET rosso ed entrata SET/RESET disattivati)
Solo ripristino elettrico tramite l'entrata SET/RESET
Solo ripristino manuale
4.7 Valore SET
Il posizionamento dell'apparec- chio su un valore predefinito è attivato tramite il tasto SET/RESET rosso o tra- mite l'entrata SET/RESET.
Valore SET 0...999 999 oppure 99.59.59 (il numero di decimali è determinato dalla regolazione del punto decimale)
4.8 Fine della programmazione
La programmazione è realizzata ancora una volta. I valori inseriti possono essere controllati e modificati.
La programmazione è conclusa ed i valori inseriti sono presi in considerazione come nuovi parametri.
Ora, l'apparecchio è pronto per il funzionamento.
5. Caratteristiche tecniche
Tensione d'alimentazione
Alimentazione AC: 100...240 VAC /max. 6 VA
Protezione esterna: T 0,1 A
Alimentazione DC: 10...30 V DC/max. 50 mA
Con protezione contro le
inversioni di polarità
Protezione esterna: T 0,1 A
Display: 6 decadi, LED rossi a 7 segmenti, altezza 14 mm
Memorizzazione dei dati:
EEPROM
Polarità delle entrate:
Programmabile, npn o pnp per tutte le entrate
Resistenza d'entrata:
circa. 5 kOhm
Frequenza di conteggio CODIX 541:
| Alimentazione AC: | 100...240 VAC ±10% | |
| Livello: Standard 4... | 30 V DC | |
| typ. Low: 2,5 V 1,0 V | ||
| typ. High: 22,0 V 4,0 V | ||
| Fmax: kHz kHz | ||
| CntDir | 60 50 | |
| UpDown | 25 25 | |
| Up.Up | 25 25 | |
| Quad1 | 25 25 | |
| Quad2 | 25 25 | |
| Quad4 | 15 15 | |
| Alimentazione DC: | 24 | 12 V DC | 10...30 V DC |
| Livello: Standard | 4...30 V DC | ||
| typ. Low: | 2,5 | 2,0 V | 1,0 V |
| typ. High: | 22,0 | 10 V 4,0 V | |
| Fmax: | kHz | kHz | kHz |
| CntDir | 60 | 20 | 8 |
| UpDown | 25 | 15 | 8 |
| Up.Up | 25 | 15 | 8 |
| Quad1 25 15 | 8 | ||
| Quad2 25 15 | 8 | ||
| Quad4 15 15 | 8 | ||
Frequenza di conteggio CODIX 542:
Precisione <0,1 %
Principio di misura:
< 38 Hz: Misura di durata di periodo
38 Hz: Misura del tempo di porta tempo di porta 26,3 ms
Per frequenze < 10 Hz, si deve aumentare il tempo d'attesa in modo corrispondente per ottenere una vualizzazione
Campi di misura del tempo CODIX 543:
Secondi 0,001 s...999999 s
Minuti 0,001 min...999999 min
Ore 0,001 h...999999 h
h.min.s 00 h 00 min 01 s
... 99 h 59 min 59 s
Precisione <50 ppm
Durata minima dell'impulso sull'entrata di rimessa a zero: 5 ms
Livello di commutazione delle entrate:
Circuiti SELV, isolamento doppio/rinforzato
Livello standard:
Alimentazione AC Low: 0...4 V DC
High: 12...30 V DC
Alimentazione DC Low: 0...0,2 x U _B [V DC]
High: 0,6 x U
B...30 V DC
Livello 4...30 V DC: Low: 0...2 V DC
High: 4...30 V DC
Forma degli impulsi: qualsiasi, entrata tramite trigger di Schmitt
Uscita tramite accoppiatore ottico (in opzione):
Accoppiatore ottico NPN con collettore e emettitore aperti; capacità di commutazione max: 30 V DC/15 mA
Tensione di alimentazione del sensore: (Uscita di tensione per sensori esterni) Circuit SELV, isolamento doppio/rinforzato Alimentazione AC 24 V DC ±15 %/100 mA
Temperatura ambiente:
-20 ...+65 °C
Temperatura di immagazzinamento:
-25...+70 °C
Altitudine: fino a 2000 m
CEM:
Emissione di parassiti: EN 55011 Classe B
Immunità ai parasiti: EN 61000-6-2 con linee di segnale e di comando schermate EN 61000-6-3
Sicureza dell'apparacchio (solo modelli AC):
Progetto in conformità con: EN 61010, Parte 1
Classe di protezione: Classi di protezione 2 (parte anteriore)
Solo la parte enteriore è classificata come accessibile all'operatore.
Area d'utilizzo: Grado di sporco 2 categoria di sovratensione II Isolamento: Anteriore: doppio isolamento Posteriore: isolamento di base, ingressi di segnale Alimentazione sensore: SELV
Contenitore: Per montaggio in pannello: 96 x 48 mm in accordo con DIN 43700, RAL7021, grigio scuro
Peso: circa 150 g
Grado di protezione:
IP65 (frontale, solo l'apparecchio)
6. Collegamenti
| Pin | Versione AC | Versione DC |
| 1 | Uscita accoppiatore ottico Collettore | |
| 2 | Uscita accoppiatore ottico Emettitore | |
| 3 | SET (norm.chiuso per Codix 542) | |
| 4 | INP B (norm.chiuso per Codix 542) | |
| 5 | INP A | |
| 6 | GND | norm.chiuso |
| 7 | +24 Vout norm.chiuso | |
Collegamento X2
| Pin | Versione AC | Versione DC |
| 1 | 100...240 VAC ±10% 0 | V DC (GND) |
| 2 | 100...240 VAC ±10% 1 | 10...30 V DC |
Morsettiera a viti con 2 morsetti RM 5.08
Morsettiera a viti con 7 morsetti RM 3.81
Staffa di fissaggio
Guarnizione
Istruzioni per l'uso plurilingue
8. Codificazione per l'ordinazione:
6.541.01X.XX0
6.542.01X.XX0
6.543.01X.XX0
6.544.01X.XX0
accoppiatore ottico
2 = Nessun'uscita
9. Dimensioni:
Dimensioni in mm [inch]
Temperatura ambiente:
-20...+65 °C
