Fujinon XF30mmF2.8 R LM WR Macro - Fotocamera FUJIFILM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo macro per innesto Fujifilm X
Marca	Fujifilm
Modello	Fujinon XF30mmF2.8 R LM WR Macro
Lunghezza focale	30 mm (equivalente a 46 mm in formato 35 mm)
Apertura massima	f/2.8
Apertura minima	f/22
Costruzione ottica	11 lenti in 9 gruppi (3 asferiche, 2 ED)
Angolo di campo	50,7°
Distanza minima di messa a fuoco	0,1 m (dal piano focale)
Ingrandimento massimo	1× (macro 1:1)
Diametro del filtro	43 mm
Dimensioni (Diametro × Lunghezza)	∅60 × 69,5 mm
Peso (senza tappi né paraluce)	195 g
Controllo dell'apertura	9 lamelle, incrementi 1/3 EV (19 stop)
Messa a fuoco	Motore lineare (veloce e silenzioso)
Paraluce incluso	Sì, riduttore di riflessi e protezione
Tenuta stagna	Innesto con anello in gomma antispruzzo
Compatibilità	Solo innesto Fujifilm X
Manutenzione	Pulizia con soffietto e panno morbido; conservare in luogo asciutto e lontano dalla luce solare
Sicurezza	Non guardare il sole attraverso l'obiettivo; evitare immersioni e urti
Pezzi di ricambio	Anello di tenuta dell'innesto sostituibile presso centro autorizzato
Accessori inclusi	Tappi anteriore e posteriore, paraluce, panno di protezione

Domande frequenti - Fujinon XF30mmF2.8 R LM WR Macro FUJIFILM

Qual è il tipo di innesto di questo obiettivo?

Questo obiettivo è progettato per l'innesto Fujifilm X. È incompatibile con gli innesti G o con le fotocamere a pellicola con innesto X.

Qual è l'ingrandimento massimo in macro?

L'ingrandimento massimo è di 1×, ovvero un rapporto 1:1, che consente di catturare i soggetti a grandezza reale.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,1 m (10 cm) misurata dal piano focale della fotocamera.

Come pulire l'obiettivo?

Utilizzare un soffietto per rimuovere la polvere, poi un panno morbido con un po' di detergente ottico. Evitare il contatto con l'acqua.

Posso usare un filtro?

Sì, il diametro del filtro è di 43 mm. Puoi avvitare filtri UV, polarizzanti, ecc.

L'obiettivo è stagno?

È resistente agli spruzzi grazie a un anello in gomma all'altezza dell'innesto. Non è progettato per l'immersione.

Come regolare manualmente l'apertura?

Ruotare l'anello delle aperture per scegliere un valore tra f/2.8 e f/22. Per passare alla modalità A (automatica), premere il pulsante di sblocco mentre si ruota l'anello.

Cosa fare se sento un rumore o una vibrazione?

È normale: quando si spegne o si rimuove l'obiettivo, i motori lineari si disattivano, producendo un leggero rumore e una vibrazione. Ciò non influisce sulle prestazioni.

Come aggiornare il firmware dell'obiettivo?

Consulta il sito Web di Fujifilm per scaricare gli aggiornamenti. Utilizza una fotocamera compatibile e segui le istruzioni del manuale.

L'obiettivo viene fornito con un paraluce?

Sì, un paraluce è incluso. Si fissa sulla parte anteriore dell'obiettivo per ridurre i riflessi e proteggere la lente.

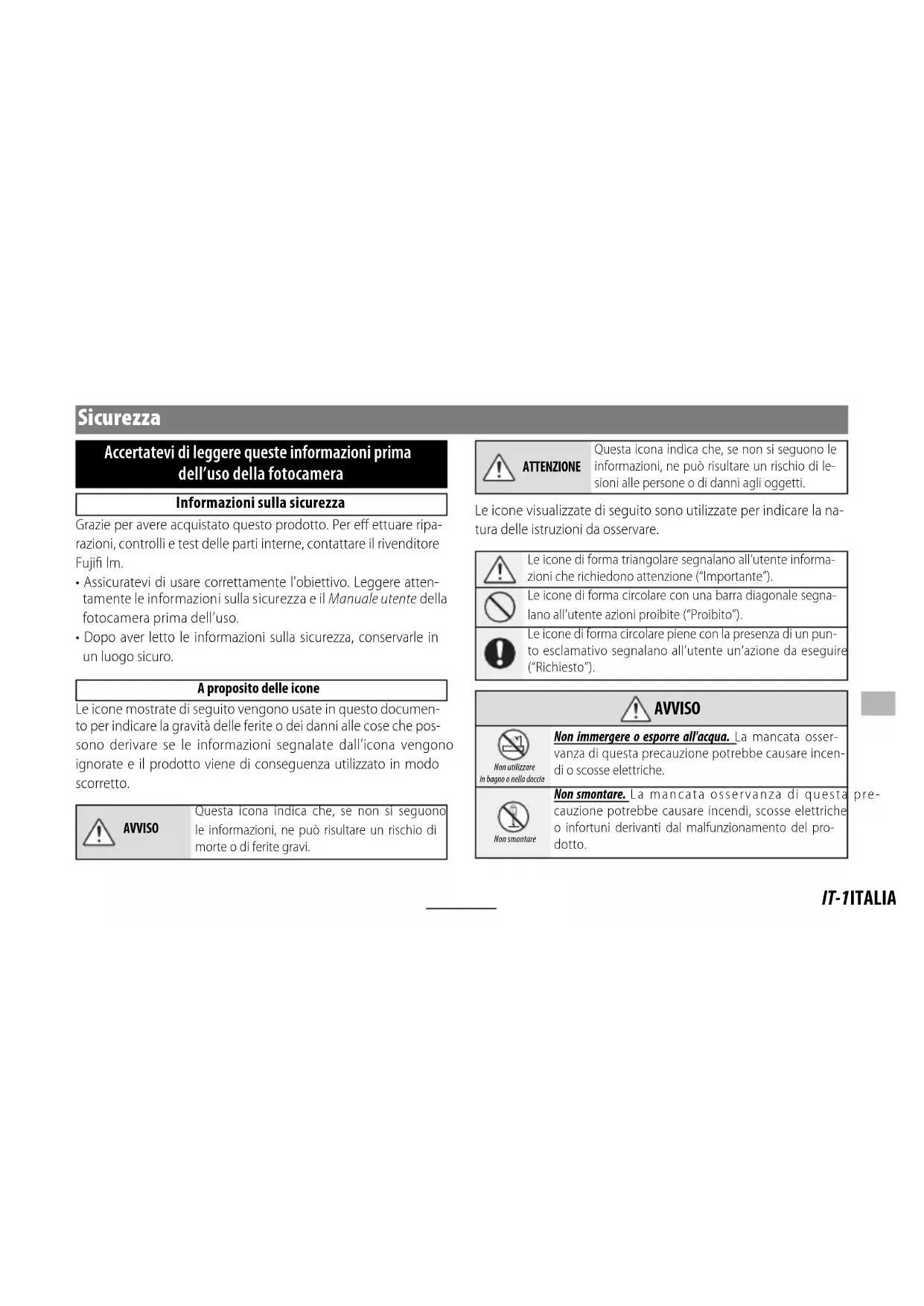

MANUALE UTENTE Fujinon XF30mmF2.8 R LM WR Macro FUJIFILM

Accertatevi di leggere queste informazioni prima dell'uso della fotocamera

Informazioni sulla sicurezza

Grazie per avere acquistato questo prodotto. Per eff ettuare riparazioni, controlli e test delle parti interne, contattare il rivenditore Fujifi Im.

• Assicuratevi di usare correttamente l'obiettivo. Leggere attentamente le informazioni sulla sicurezza e il Manuale utente della fotocamera prima dell'uso.
• Dopo aver letto le informazioni sulla sicurezza, conservarle in un luogo sicuro.

A proposito delle icone

Le icone mostrate di seguito vengono usate in questo documento per indicare la gravità delle ferite o dei danni alle cose che possono derivare se le informazioni segnalate dall'icona vengono ignore e il prodotto viene di conseguenza utilizzato in modo scorretto.

AVVISO

Questa Icona indica che, se non si seguono le informazioni, ne può risultare un rischio di morte o di ferite gravi.

ATTENZIONE

Questa icona indica che, se non si seguono le informazioni, ne può risultare un rischio di lesioni alle persone o di danni agli oggetti.

Le icone visualizzate di seguito sono utilizzate per indicare la natura delle istruzioni da osservare.

Le icone di forma triangolare segnalano all'utente informazioni che richiedono attenzione ("Importante").

Le icone di forma circolare con una barra diagonale segnalano all'utente azioni proibite ("Proibito").

Le icone di forma circolare piene con la presenza di un punto esclamativo segnalano all'utente un'azione da eseguire ("Richiesto").

AVVISO

Non utilizzare

in bagno o nella doccia

Non smontare

Non immergere o esporre all'acqua. La mancata osservanza di questa precauzione potrebbe causare incendi o scosse elettriche.

Non smontare. La mancata osservanza di questa cauzione potrebbe causare incendi, scosse elettriche o infortuni derivanti dal malfunzionamento del prodotto.

pre-

! AVVISO
	Se la struttura esterna dovesse rompersi in seguito a una caduta o a un altro incidente, non toccare i componenti esposti.In caso non ci si attenga a questa precauzione, potrebbero verifi carsi scosse elettriche o infortuni derivanti dal contatto con le parti danneggiate. Rimuovere immediatamente la batteria della fotocamera, avendo cura di evitare infortuni o scosse elettriche, e portare il prodotto presso il punto vendita per una consulenza.
	Non appoggiare su superfi ci instabili.Il prodotto potrebbe cadere, causando lesioni personali.
	Non guardare il sole attraverso l'obiettivo o i mirini della fotocamera.La mancata osservanza di questa precauzione può provocare danni permanenti alla vista.

ATTENZIONE
	Non usare o conservare il prodotto in luoghi dove c'è presenza di vapore o fumo, e in luoghi molto umidi ed estremamente polverosi.La mancata osservanza di q precauzione potrebbe causare incendi o scosse elettriche.

ATTENZIONE
	Non lasciare in luoghi esposti alla luce diretta del sole o ad elevate temperature, come ad esempio all'interno di un abitacolo chiuso in un giorno di sole. La osservanza di questa precauzione potrebbe causare incendi.
	Tenere fuori dalla portata dei bambini piccoli. Questo prodotto può provocare danni fi sici se lasciato nelle mani di un bambino.
	Non maneggiare il prodotto con le mani bagnate. La mancata osservanza di questa precauzione potrebbe causare scosse elettriche.
	Non inquadrare il sole quando si scattano foto di sogget in controluce. Luce solare messa a fuoco nella fotocamera quando il sole si trova all'interno o vicino all'in-quadratura potrebbe causare incendi o bruciature.
	Quando non si usa il prodotto, rimettere i tappi copri ottica e conservarlo lontano dalla luce diretta del sole. La luce del sole messa a fuoco dall'obiettivo potrebbe causare incendi o bruciature.
	Non trasportare la fotocamera o l'obiettivo mentre sono attaccati ad un treppiede. Il prodotto potrebbe cadere o urtare altri oggetti, causando lesioni personali.

Smaltimento di apparecchi elettrici ed elettronici nelle abitazioni private

Nell'Unione Europea, in Norvegia, Islanda e Liechtenstein: questo simbolo sul prodotto, oppure nel manuale e nella garanzia e/o sulla confezione, indica che il prodotto non deve essere trattato alla stregua dei rifi uti domestici. Invece, il prodotto dovrebbe essere portato a un punto di raccolta predisposto per il riciclo di apparecchiature elettriche ed elettroniche.

Assicurando un corretto smaltimento del prodotto, si potranno impedire possibili conseguenze negative per l'ambiente e la salute umana, che potrebbero essere causate da un inappropriato trattamento del prodotto.

Il riciclo dei materiali aiuterà la conservazione delle risorse naturali. Per informazioni più dettagliate sul riciclo del prodotto, contattare l'ufficio della propria città, il servizio di smaltimento dei rifi uti domestici o il negozio dove si è acquistato il prodotto.

In Paesi diversi da Unione Europea, Norvegia, Islanda e Lichtenstein: se si desidera eliminare questo prodotto, comprese le batterie o gli accumulatori, contattare le autorità locali per informazioni sul metodo corretto di smaltimento.

IT-3ITALIA

Prima di usare questo prodotto

L'obiettivo potrebbe non avere le prestazioni previste e alcune funzionalità potrebbero non essere disponibili con versioni superate del fi rmware dell'obiettivo o della fotocamera. Assicurarsi di aggiornare il fi rmware dell'obiettivo e della fotocamera alle versioni più recenti. Le ist come visualizzare le informazioni sul del fi rmware e su come aggiornare sono disponibili dal seguente sito web:

Se non si dispone di un computer, è possibile rivolgersi presso il distributore locale presente sull'elenco "FUJIFILM Worldwide Network" fornito con la fotocamera, per ricevere supporto tecnico.

Cura del prodotto

• Non aff errare o tenere la fotocamera dal paraluce quando se ne usa uno.
• Mantenere i contatti dell'obiettivo puliti.
• Usare un soffi atore per rimuovere polvere e altri

residui dalle superfi ci di vetro dell'obiettivo o del fi ltro. Per rimuovere macchie e impronte digitali, applicare una piccola quantità di detergente per obiettivi su un panno di cotone pulito e morbido o su una velina per la pulizia dell'obiettivo e pulire dal centro verso l'esterno con un movimento circolare, assicurandosi di non lasciare macchie o zioni su toccare il vetro con le dita.

• per puffer l'obiettivo, non usare mai solventi f r mware organici come diluenti o benzene.

• Fissare i tappi copri ottica anteriore e posteriore quando non si usa l'obiettivo.
• Conservare l'obiettivo e il fi ltro in luoghi freschi e asciutti per evitare muff a e ruggine. Non conservare alla luce diretta del sole o con naftalina e canfora.
• Tenere l'obiettivo asciutto. La ruggine potrebbe causare danni irreparabili. Asciugare pioggia e goccioline d'acqua.
• Lasciare l'obiettivo in luoghi estremamente caldi potrebbe causare danni o deformazioni.

Componenti dell'obiettivo

① Paraluce
② Guide per il montaggio
③ Ghiera messa a fuoco
④ Sblocco ghiera diaframma
⑤ Guide per il montaggio (lunghezza focale)
⑥ Ghiera diaframmi
⑦ Contatti obiettivo
⑧ Tappo copri ottica
⑨ Tappo protezione ottica posteriore

① La montatura dell'obiettivo include un anello di gomma per assicurare che l'obiettivo resti a prova di polvere e di spruzzi. L'anello può essere sostituito a pagamento in qualsiasi centro di assistenza Fujifi Im.

Montaggio obiettivo

Consultare il manuale della fotocamera per informazioni sul montaggio e smontaggio degli obiettivi.

① Questo prodotto è destinato all'uso esclusivo con l'attacco X di FUJIFILM. Non è compatibile con l'attacco G o con fotocamere a pellicola con attacco X.

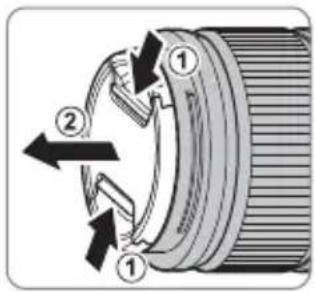

Rimozione dei tappi copri ottica

Rimuovere i tappi come illustrato in fi gura.

Quando è attaccato, il paraluce ridu rifl esso e protegge l'elemento anteriore obiettivo.

Accessori in dotazione

• Tappo copri ottica
• Tappo protezione ottica posteriore
• Coperchio per obiettivo
• Telo di protezione lente

La ghiera diaframma

Ruotare la ghiera diaframma obiettivo per scegliere il diaframma (numero f/).

① A ( ): Impostare il diaframma al valore scelto automaticamente dalla fotocamera.
② Altri valori (1): impostare il diaframma al valore selezionato.
Per selezionare A, o per selezionare un altro valore dopo aver selezionato A, premere lo sblocco della ghiera diaframma mentre si ruota la ghiera diaframma.

Sblocco ghiera diaframma
Ghiera diaframma

Esposizione manuale

L'apertura di diaframma indicata sulla fotocamera e sull'obiettivo è per un soggetto all'infi nito. Mentre a gamme non macro ciò non ha alcun eff etto sull'esposizione, in fotografi a macro l'apertura eff ettiva del diaframma rallenta quando la distanza dal soggetto diminuisce. Quando si imposta il diaframma manualmente, aggiungere il seguente fattore di esposizione al valore dato dall'esposimetro.

Rapporto di riproduzione	1:5	1:3	1:2	1:1,5	1:1
Distanza di messa a fuoco (m)	0,220	160,1	30,110	0,10
Numero f eff ettivo	2,83	23,23	23,2	3,2
Valore esposizione (EV)	+0	+ 1/3	+ 1/3	+ 1/3	+ 1/3

Specifi che

Tipo XF30mmF2.8 R LM WR Macro
Struttura dell'obiettivo	11 componenti in 9 gruppi (3 elementi asferici, 2 elementi ED)
Lunghezza focale (equivalente al formato 35 mm)	f=30 mm (46 mm)
Angolo di visuale 50,7°
Massima apertura diaframma f/2.8
Minima apertura diaframma f/22
Controllo diaframma
Numero di lame	9 (apertura diaframma circolare)
f/stop	1/3 EV (19 stop)
Distanza minima di messa a fuoco (misurato dal piano di messa a fuoco)	0,1 m
Ingrandimento massimo 1 ×
Dimensioni esterne: Diametro × Lunghezza* (circa)* distanza dalla parte anteriore dell'obiettivo alla fl angia di innesto obiettivo	60 × 69,5 mm
Peso* (circa) * esclusi i tappi e i cappucci	195 g
Dimensioni filtro	43 mm

① Miglioramenti possono comportare cambi senza preavviso alle specifiche e all'aspetto.
① In base al modo in cui questo obiettivo è costruito, l'“Indicatore di distanza” visualizzato dalla fotocamera potrebbe in alcuni casi differire dall'effettiva distanza di messa a fuoco. Usare l'“Indicatore di distanza” solo come guida.
Questo obiettivo usa motori lineari per garantire una rapida e precisa messa a fuoco automatica mantenendo al tempo stesso la massima qualità dell'immagine. Quando la fotocamera viene spenta, quando l'obiettivo viene scollegato dal corpo della fotocamera o quando la funzione riproduzione è attivata, è possibile avvertire un leggero suono e una vibrazione dovuti ai magneti del motore lineare disimpegnati. Questa è una condizione normale e non compromette la qualità dell'immagine o le prestazioni dell'obiettivo.
