Fujinon XF30mmF2.8 R LM WR Macro - Kamera FUJIFILM - Kostenlose Bedienungsanleitung

Produkttyp	Makroobjektiv für Fujifilm X-Bajonett
Marke	Fujifilm
Modell	Fujinon XF30mmF2.8 R LM WR Macro
Brennweite	30 mm (entspricht 46 mm im Kleinbildformat)
Maximale Blende	f/2.8
Minimale Blende	f/22
Optischer Aufbau	11 Linsen in 9 Gruppen (3 asphärisch, 2 ED)
Bildwinkel	50,7°
Minimale Fokusentfernung	0,1 m (ab der Bildebene)
Maximaler Abbildungsmaßstab	1× (Makro 1:1)
Filterdurchmesser	43 mm
Abmessungen (Durchmesser × Länge)	∅60 × 69,5 mm
Gewicht (ohne Abdeckkappen und Gegenlichtblende)	195 g
Blendensteuerung	9 Lamellen, 1/3-Blendenstufen (19 Stopps)
Fokussierung	Linearmotor (schnell und leise)
Gegenlichtblende im Lieferumfang	Ja, reduziert Streulicht und schützt
Abdichtung	Bajonett mit Gummiring spritzwassergeschützt
Kompatibilität	Nur Fujifilm X-Bajonett
Pflege	Reinigung mit Blasepinsel und weichem Tuch; trocken und vor Sonneneinstrahlung geschützt lagern
Sicherheit	Nicht durch das Objektiv in die Sonne schauen; Eintauchen und Stöße vermeiden
Ersatzteile	Ersatzdichtring für Bajonett in autorisierten Servicecentern
Mitgeliefertes Zubehör	Vordere und hintere Abdeckkappe, Gegenlichtblende, Schutztuch

Häufig gestellte Fragen - Fujinon XF30mmF2.8 R LM WR Macro FUJIFILM

Welcher Bajonetttyp hat dieses Objektiv?

Dieses Objektiv ist für das Fujifilm X-Bajonett ausgelegt. Es ist nicht kompatibel mit G-Bajonetten oder analogen Kameras mit X-Bajonett.

Was ist der maximale Abbildungsmaßstab im Makrobereich?

Der maximale Abbildungsmaßstab beträgt 1×, also ein Verhältnis von 1:1, was die Aufnahme von Motiven in Originalgröße ermöglicht.

Was ist die minimale Fokusentfernung?

Die minimale Fokusentfernung beträgt 0,1 m (10 cm), gemessen ab der Bildebene der Kamera.

Wie reinige ich das Objektiv?

Verwenden Sie einen Blasepinsel zum Entfernen von Staub, dann ein weiches Tuch mit etwas optischem Reiniger. Vermeiden Sie jeglichen Kontakt mit Wasser.

Kann ich einen Filter verwenden?

Ja, der Filterdurchmesser beträgt 43 mm. Sie können UV-, Polarisationsfilter usw. aufschrauben.

Ist das Objektiv wasserdicht?

Es ist spritzwassergeschützt dank eines Gummirings am Bajonett. Es ist nicht für Untertauchen ausgelegt.

Wie stelle ich die Blende manuell ein?

Drehen Sie den Blendenring, um einen Wert zwischen f/2.8 und f/22 zu wählen. Zum Wechseln in den Modus A (automatisch) drücken Sie die Entriegelungstaste, während Sie den Ring drehen.

Was tun, wenn ich ein Geräusch oder Vibrationen höre?

Das ist normal: Beim Ausschalten oder Entfernen des Objektivs werden die Linearmotoren deaktiviert, was ein leichtes Geräusch und eine Vibration verursacht. Dies beeinträchtigt die Leistung nicht.

Wie aktualisiere ich die Firmware des Objektivs?

Besuchen Sie die Fujifilm-Website, um Updates herunterzuladen. Verwenden Sie eine kompatible Kamera und folgen Sie den Anweisungen im Handbuch.

Wird das Objektiv mit einer Gegenlichtblende geliefert?

Ja, eine Gegenlichtblende ist im Lieferumfang enthalten. Sie wird vorne am Objektiv befestigt, um Streulicht zu reduzieren und die Linse zu schützen.

BEDIENUNGSANLEITUNG Fujinon XF30mmF2.8 R LM WR Macro FUJIFILM

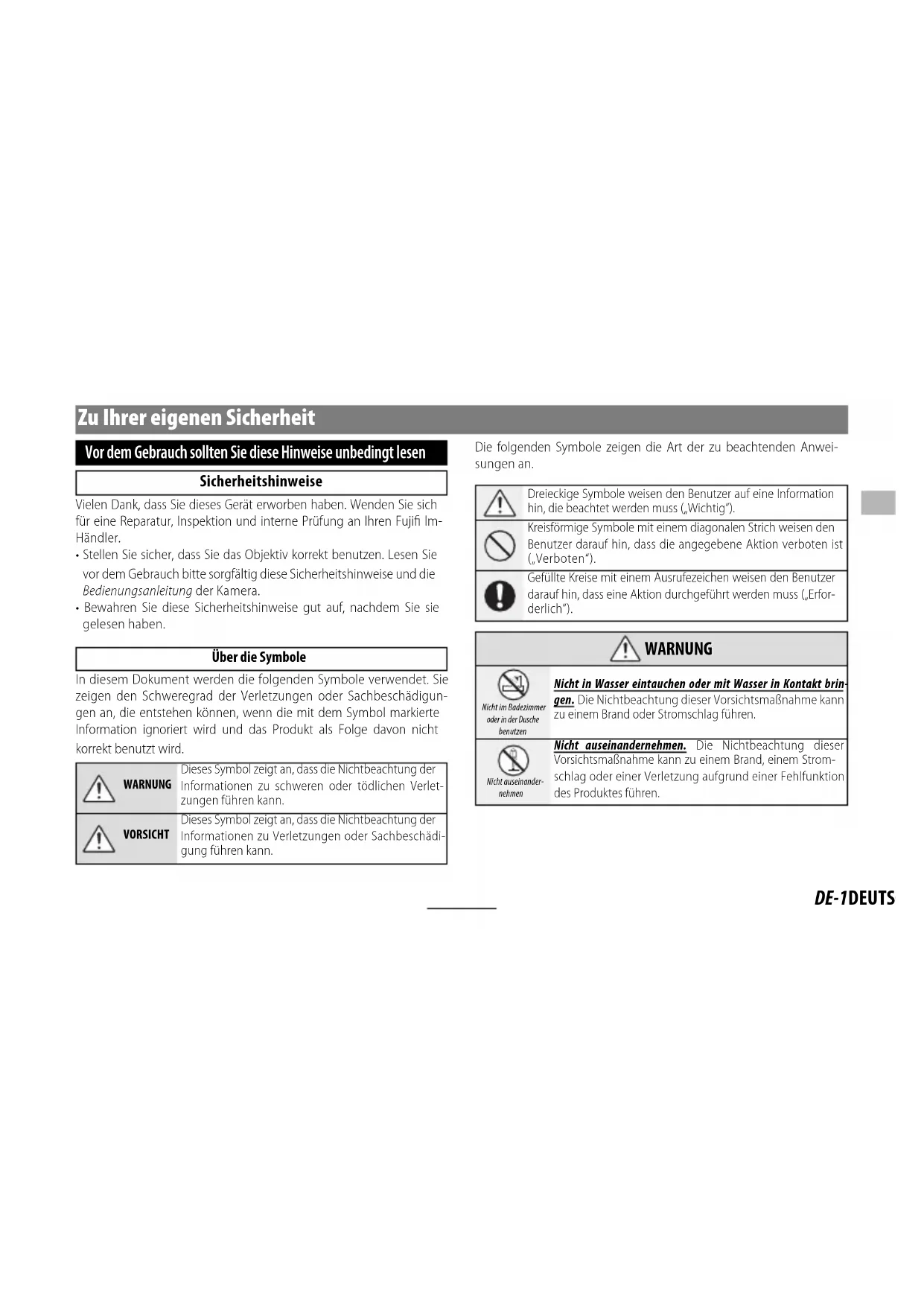

Zu Ihrer eigenen Sicherheit

Vor dem Gebrauch sollten Sie diese Hinweise unbedingt lesen

Sicherheitshinweise

Vielen Dank, dass Sie dieses Gerät erworben haben. Wenden Sie sich für eine Reparatur, Inspektion und interne Prüfung an Ihren Fujifi Im-Händler.

• Stellen Sie sicher, dass Sie das Objektiv korrekt benutzen. Lesen Sie vor dem Gebrauch bitte sorgfältig diese Sicherheitshinweise und die Bedienungsanleitung der Kamera.
• Bewahren Sie diese Sicherheitshinweise gut auf, nachdem Sie sie gelesen haben.

Über die Symbole

In diesem Dokument werden die folgenden Symbole verwendet. Sie zeigen den Schweregrad der Verletzungen oder Sachbeschädigungen an, die entstehen können, wenn die mit dem Symbol markierte Information ignoriert wird und das Produkt als Folge davon nicht korrekt benutzt wird.

	WARNUNG	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu schweren oder tödlichen Verletzungen führen kann.
	VORSICHT	Dieses Symbol zeigt an, dass die Nichtbeachtung der Informationen zu Verletzungen oder Sachbeschädigung führen kann.

Die folgenden Symbole zeigen die Art der zu beachtenden Anweisungen an.

	Dreieckige Symbole weisen den Benutzer auf eine Information hin, die beachtet werden muss („Wichtig“).
	Kreisförmige Symbole mit einem diagonalen Strich weisen den Benutzer darauf hin, dass die angegebene Aktion verboten ist („Verboten“).
	Gefüllte Kreise mit einem Ausrufezeichen weisen den Benutzer darauf hin, dass eine Aktion durchgeführt werden muss („Erforderlich“).

		WARNUNG
Nicht im Badezimmeroder in der Duschebenutzen	Nicht in Wasser eintauchen oder mit Wasser in Kontakt bringen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.
Nicht auseinandernehmen	Nicht auseinandernehmen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand, einem Stromschlag oder einer Verletzung aufgrund einer Fehlfunktion des Produktes führen.
	Berühren Sie keine internen Teile	Sollte das Gehäuse durch Herunterfallen oder einen anderen Unfall aufbrechen, berühren Sie die freiliegenden Teile nicht.Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag oder einer Verletzung durch das Berühren der beschädigten Teile führen. Entfernen Sie umgehend die Batterie der Kamera und achten Sie dabei darauf, eine Verletzung und einen Stromschlag zu vermeiden. Bringen Sie das Produkt dann zwecks weiterer Beratung in das Geschäft, wo sie es erworben haben.
		Nicht auf instabilen Flächen ablegen. Das Produkt könnte herunterfallen und dabei Verletzungen verursachen.
		Sehen Sie beim Blick durch das Objektiv oder die Sucher der Kamera nicht direkt in die Sonne. Bei Nichtbeachtung dieser Vorsichtsmaßnahme besteht die Gefahr einer dauerhaften Schädigung des Sehvermögens.
		VORSICHT
		Nicht an Orten verwenden oder aufbewahren, die Dampf oder Rauch ausgesind, ebenso nicht an sehr feuchten oder staubigen 0 Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand oder Stromschlag führen.

! VORSICHT
	Nicht dem direkten Sonnenlicht ausgesetzt lassen. Nicht an Orten lassen, die sehr hohen Temperaturen ausgesetzt sind, wie z. B. in einem geschlossenen Fahrzeug an einem sonnigen Tag. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Brand führen.
	Außerhalb der Reichweite von Kleinkindern aufbewahren. Das Produkt könnte zu Verletzungen führen, wenn es in Kinderhände gerät.
	Nicht mit nassen Händen benutzen. Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu einem Stromschlag führen.
	Achten Sie bei Gegenlichtaufnahmen darauf, dass sich die Sonne außerhalb des Bildbereichs befin det. Wenn sich die Sonne innerhalb des Bildbereichs oder sehr nahe daran befin det, kann die in der Kamera gebündelte Sonneneinstrahlung einen Brand oder Verbrennungen hervorrufen.
	Wenn das Produkt nicht benutzt wird, bringen Sie die Objektivdeckel an und lagern Sie es vor direktem Sonnenlicht geschützt. Im Objektiv gebündelte Sonneneinstrahlung kann einen Brand oder Verbrennungen verursachen.
	Die Kamera oder das Objektiv nicht umhertragen, solange sie auf ein Stativ montiert sind. Das Produkt kann herunterfallen oder an andere Gegenstände anstoßen und dabei Verletzungen verursachen.

Entsorgung elektrischer und elektronischer Geräte in Privathaushalten

In der europäischen Union, Norwegen, Island und Liechtenstein: Dieses Symbol auf dem Produkt, in der Bedienungsanleitung und dem Garantieschein und/oder auf der Verpackung zeigt an, dass dieses Produkt nicht als Haushaltsabfall behandelt werden darf. Stattdessen sollte es zu einer entsprechenden Sammelstelle für zu recyclende elektrische und elektronische Geräte gebracht werden.

Wenn Sie sicherstellen, dass dieses Produkt korrekt entsorgt wird, helfen Sie damit bei der Vermeidung potentieller Belastungen der Umwelt und der menschlichen Gesundheit, welche anderenfalls durch die unsachgemäße Entsorgung dieses Produkts entstehen können.

Das Recycling der Materialien hilft, natürliche Ressourcen zu bewahren. Detailliertere Informationen über das Recycling dieses Produkts erhalten Sie bei Ihren örtlichen Behörden, Ihrem Entsorgungsdienst oder in dem Geschäft, in dem Sie dieses Produkt erworben haben.

In Ländern außerhalb der Europäischen Union, Norwegens, Islands und Liechtensteins: Wenn Sie dieses Produkt einschließlich der Batterien oder Akkus entsorgen möchten, wenden Sie sich bitte an Ihre örtlichen Behörden und erkundigen Sie sich nach der korrekten Entsorgung.

Vor dem Gebrauch dieses Produkts

Das Objektiv funktioniert mit veralteten Versionen der Objektiv- oder Kamerafi rmware u. U. nicht erwartet und einige Funktionen sind möglicherweise nicht verfügbar. Achten Sie darauf, die Firmware des Objektivs und der Kamera auf die neuesten Versionen zu aktualisieren. Die Anweisungen zur Einsicht der Versionsinformationen der Firmware und zur Aktualisierung der Firmware fi nden Sie auf der folgenden Webseite:

Falls Sie keinen Zugang zu einem Computer haben, erhalten Sie Unterstützung bei einer der zuständigen Niederlassungen, die auf der Kamera-Beilage „FUJIFILM Worldwide Network“ aufgelistet sind.

Produktpflege

• Beim Gebrauch einer Sonnenblende sollten Sie nicht versuchen, die Kamera nur durch Anfassen an der Sonnenblende hochzuheben oder festzuhalten.
• Halten Sie die Signalkontakte des Objektivs sauber.
• Entfernen Sie mit einem Blasebalg Staub und Fusseln von der Glasoberfl äche des Objektivs oder

Filters. Geben Sie zum Entfernen von Schmutzfl ecken und Fingerabdrücken eine kleine Menge Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder Objektivreinigungstuch und reinigen Sie in einer kreisförmigen Bewegung von der Mitte zu den Rändern hin. Achten Sie darauf, keine Schlieren zu hinterlassen oder das Glas nicht mit Ihren Fingern zu berühren.

• Verwenden Sie zum Reinigen des Objektivs auf keinen Fall organische Lösungsmittel wie Farbverdünner oder Waschbenzin.
• Bringen Sie die vorderen und hinteren Objektivdeckel an, wenn das Objektiv nicht benutzt wird.
• Bewahren Sie das Objektiv und den Filter an einem kühlen und trockenen Ort auf, um Schimmel- und Rostbildung zu vermeiden. Lagern Sie es nicht in direktem Sonnenlicht oder zusammen mit Mottenkugeln auf Naphtha- oder Campherbasis.
• Halten Sie das Objektiv trocken. Rosten kann zu irreparablen Schäden führen. Wischen Sie Regen und Wassertropfen ab.
• Wenn das Objektiv an sehr heißen Orten gelassen wird, kann dies zu Schäden oder Verkrümmungen führen.

Teile des Objektivs

① Sonnenblende
② Markierungen für die Befestigung
③ Fokusring
④ Blendenringentriegelung
⑤ Markierungen für die Befestigung (Brennweite)
⑥ Blendenring
⑦ Signalkontakte des Objektivs
⑧ Vorderer Objektivdeckel
⑨ Hinterer Objektivdeckel

①Die Objektivbefestigung ist mit einem Gummiring ausgestattet, um sicherzugehen, dass das Objektiv gegen Staub und Spritzer abgedichtet bleibt. Der Ring kann gegen eine Gebühr bei jedem Fujifi Im-Servicecenter ausgetauscht werden.

Anbringen des Objektivs

Informationen zum Anbringen und Abnehmen von Objektiven finden Sie in der Bedienungsanleitung der Kamera.

①Dieses Produkt ist ausschließlich für die Verwendung mit dem FUJIFILM X-Objektivanschluss ausgelegt. Es ist nicht kompatibel mit dem G-Bajonett oder mit Filmkameras, die ein X-Bajonett verwenden.

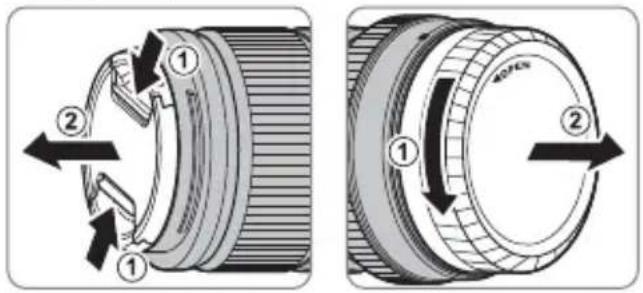

Abnehmen der Objektivdeckel

Nehmen Sie die Deckel wie in der Abbildung gezeigt ab.

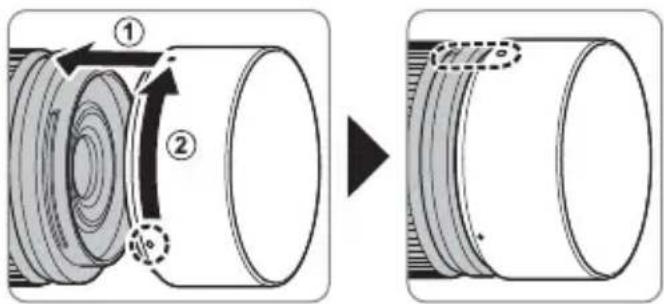

Anbringen der Sonnenblende

Die aufgesetzte Sonnenblende verringert den seitlichen Einfall von Streulicht und schützt die Frontlinse.

Mitgeliefertes Zubehör

• Vorderer Objektivdeckel
• Hinterer Objektivdeckel
• Gegenlichtblende
- Objektiveinschlagtuch

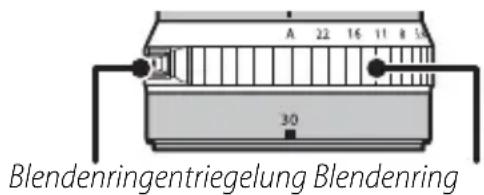

Der Blendenring

Drehen Sie den Blendenring des Objektivs, um die Blende auszuwählen (Blendenwert).

① A ( ) Der Blendenwert wird von der Kamera automatisch gewählt.
② Andere Werte (12): Die Blende wird auf den gewählten Wert eingestellt.

Um A zu wählen oder nach der Einstellung von A einen anderen Blendenwert auszuwählen, drücken Sie die Blendenringentriegelung, während Sie den Blendenring drehen.

A 22 16 11 8 5 30 Blendenringentriegelung Blendenring

Manuelle Belichtung

Die an der Kamera und dem Objektiv angezeigte Blende gilt für ein Motiv in unendlicher Entfernung. Während bei Nicht-Makro-Bereichen das keinen Einfluss auf die Belichtung hat, sinkt bei der Makrofotografi e die effektive Blende, wenn sich der Abstand des Motivs verringert. Wenn Sie die Belichtung manuell einstellen, fügen Sie den folgenden Belichtungsfaktor zu dem Wert hinzu, der durch den Belichtungsmesser vorgegeben wird.

Reproduktionsverhältnis	1:5	1:3	1:2	1:1,5	1:1
Fokusentfernung (m)	0,220	160,1	30,110	10
Eff ektive Blendenzahl	2,8	3,2	3,2	3,2	3,2
Belichtungsfaktor (LW)	+0	+ 13	+ 13	+ 13	+ 13

Technische Daten

Typ	XF30mmF2.8 R LM WR Macro
Objektivkonstruktion	11 Elemente in 9 Gruppen (3 asphärische Elemente, 2 ED-Elemente)
Brennweite (dem 35-mm-Format entsprechend)	f=30 mm (46 mm)
Bildwinkel 50,7°
Max. Blendenöff nung 2.8
Min. Blendenöff nung 22
Blendensteuerung
Anzahl der Lamellen	9 (abgerundete Blendenöffnung)
Abstände der Belichtungsstufen	13 EV (19 Belichtungsstufen)
Minimale Einstellentfernung (von der Fokusebene gemessen)	0,1 m
Max. Vergrößerung 1 ×
Äußere Abmessungen: Durchmesser × Länge* (ca.)	60 × 69,5 mm
* Abstand von der Vorderseite des Objektivs zum Objektivhalterungsfl ansch
Gewicht* (ca.) * Objektivdeckel und Sonnenblenden ausgenommen	195 g
Filtergröße	43 mm

① Verbesserungen können zu unangkündigten Änderungen der technischen Daten und des äußeren Erscheinungsbildes führen.
① Aufgrund der Objektivkonstruktion kann die Entfernungsanzeige der Kamera in manchen Fällen von der tatsächlichen Fokussierentfernung abweichen. Benutzen Sie die Entfernungsanzeige nur zur Orientierung.
Dieses Objektiv verwendet Linearmotoren, um einen schnellen und genauen Autofokus zu gewährleisten und dabei die höchstmögliche Bildqualität zu erhalten. Wenn die Kamera ausgeschaltet wird, das Objektiv vom Kamerakörper abgenommen oder die Wiedergabefunktion eingeschaltet wird, kann es zu einem hörbaren Geräusch und leichten Vibrationen kommen, da die Magneten der Linearmotoren gelöst werden. Dies ist völlig normal und wird die Bildqualität oder Leistung des Objektivs nicht beeinträchtigen.
