MANUALE UTENTE MS 462 CM R STIHL

• 3 Sommario p. 60
• 4 Avvertenze di sicurezza p. 62
• 5 Preparare la motosega per l'esercizio p. 69
• 6 Assemblaggio della motosega p. 69
• 7 Inserire e sbloccare il freno catena p. 72
• 8 Mescolare il carburante e rifornire la moto‐ sega p. 72
• 9 Avviare e arrestare il motore p. 74
• 10 Controllo della motosega p. 75
• 11 Lavorare con la motosega p. 77
• 12 Dopo il lavoro p. 80
• 13 Trasporto p. 80
• 14 Conservazione p. 80
• 15 Pulizia p. 81
• 16 Manutenzione p. 82
• 17 Riparazione p. 83
• 18 Eliminazione dei guasti p. 83
• 19 Dati tecnici p. 85
• 20 Combinazioni di spranghe di guida e catene della sega p. 86
• 21 Ricambi e accessori p. 86
• 22 Smaltimento p. 86

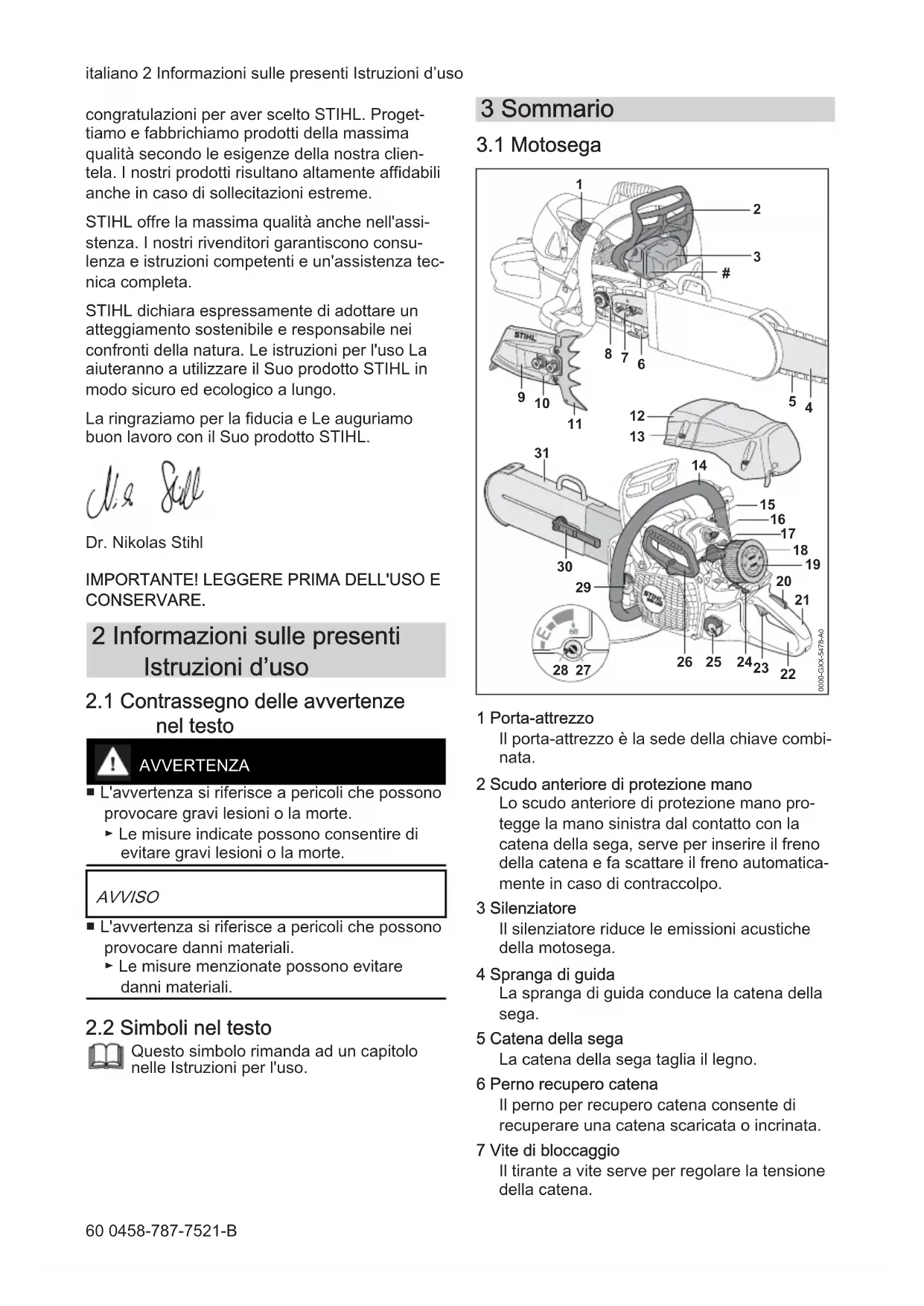

• 23 Dichiarazione di conformità UE 1 Premessa Gentile cliente, 24 Adresses italiano 0458-787-7521-B 59 © ANDREAS STIHL AG & Co. KG 2021 0458-787-7521-B. VA1.K21. Stampato su carta candeggiata senza cloro. I colori di stampa contengono oli vegetali; la carta è riciclabile. Traduzione delle istruzioni per l'uso originali 0000007786_007_Icongratulazioni per aver scelto STIHL. Proget‐ tiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clien‐ tela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme. STIHL offre la massima qualità anche nell'assi‐ stenza. I nostri rivenditori garantiscono consu‐ lenza e istruzioni competenti e un'assistenza tec‐ nica completa. STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo. La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL. Dr. Nikolas Stihl p. 86

IMPORTANTE! LEGGERE PRIMA DELL'USO E

CONSERVARE. 2 Informazioni sulle presenti Istruzioni d’uso

2.1 Contrassegno delle avvertenze

nel testo AVVERTENZA ■ L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte. ► Le misure indicate possono consentire di evitare gravi lesioni o la morte. AVVISO ■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali. ► Le misure menzionate possono evitare danni materiali.

2.2 Simboli nel testo

Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso. 3 Sommario

0000-GXX-5478-A0 1 Porta-attrezzo Il porta-attrezzo è la sede della chiave combi‐ nata. 2 Scudo anteriore di protezione mano Lo scudo anteriore di protezione mano pro‐ tegge la mano sinistra dal contatto con la catena della sega, serve per inserire il freno della catena e fa scattare il freno automatica‐ mente in caso di contraccolpo. 3 Silenziatore Il silenziatore riduce le emissioni acustiche della motosega. 4 Spranga di guida La spranga di guida conduce la catena della sega. 5 Catena della sega La catena della sega taglia il legno. 6 Perno recupero catena Il perno per recupero catena consente di recuperare una catena scaricata o incrinata. 7 Vite di bloccaggio Il tirante a vite serve per regolare la tensione della catena. italiano 2 Informazioni sulle presenti Istruzioni d’uso 60 0458-787-7521-B8 Rocchetto catena Il rocchetto catena aziona la catena della sega. 9 Coperchio rocchetto catena Il coperchio rocchetto catena copre il roc‐ chetto catena e fissa la spranga di guida alla motosega. 10 Dadi I dadi fissano il coperchio del rocchetto catena alla motosega. 11 Artiglio L’artiglio sostiene la motosega sul tronco durante il lavoro. 12 Cappottatura La cappottatura copre il motore. 13 Chiusura della cappottatura La chiusura della cappottatura fissa la cap‐ pottatura sulla motosega. 14 Manico tubolare Il manico tubolare serve per sostenere, gui‐ dare e trasportare la motosega. 15 Valvola di decompressione La valvola di decompressione semplifica l’av‐ viamento del motore. 16 Candela di accensione La candela di accensione innesca la miscela carburante-aria nel motore. 17 Cursore Il cursore serve per impostare il funziona‐ mento estivo oppure invernale. 18 Raccordo candela di accensione Il raccordo candela di accensione collega il cavo di accensione alla candela di accen‐ sione. 19 Filtro aria Il filtro aria filtra l’aria aspirata dal motore. 20 Bloccaggio grilletto Il bloccaggio grilletto serve per bloccare il gril‐ letto. 21 Impugnatura di comando L'impugnatura di comando serve per control‐ lare, sostenere e guidare la motosega. 22 Scudo posteriore di protezione mano Lo scudo posteriore di protezione mano pro‐ tegge la mano destra dal contatto con una catena della sega scaricata o incrinata. 23 Grilletto Il grilletto serve per accelerare il motore. 24 Leva marcia-arresto La leva marcia-arresto serve per effettuare la regolazione per avviare, azionare o spegnere il motore. 25 Tappo del serbatoio del carburante Il tappo del serbatoio del carburante chiude il serbatoio del carburante. 26 Impugnatura di avviamento L’impugnatura di avviamento serve per avviare il motore. 27 Vite di regolazione della pompa dell’olio La vite di regolazione della pompa dell’olio serve per regolare la portata dell’olio per catene. 28 Arresto L’arresto limita la vite di regolazione della pompa dell’olio. 29 Tappo del serbatoio Il tappo del serbatoio chiude il serbatoio del‐ l'olio. 30 Tenditore rapido Il tenditore rapido serve per impostare il limi‐ tatore della profondità di taglio. 31 Limitatore di profondità di taglio Il limitatore della profondità di taglio limita la profondità di penetrazione della spranga di guida. # Numero di matricola

I simboli possono essere sulla motosega e hanno i seguenti significati: Questo simbolo indica il serbatoio di carburante. Questo simbolo contrassegna il serbatoio dell'olio per catena. In questa direzione viene inserito o sbloccato il freno catena. Questo simbolo indica la direzione di movimento della catena della sega. Questo simbolo indica la vite di regola‐ zione della pompa dell’olio e la portata dell’olio per catena. Direzione di rotazione per il tensionamento della catena della sega In questo posizione il cursore è impostato su funzionamento invernale. In questo posizione il cursore è impostato su funzionamento estivo. 3 Sommario italiano 0458-787-7521-B 61Questo simbolo indica la valvola di decom‐ pressione. In questa direzione si imposta la leva di marcia-arresto per arrestare il motore. In questa posizione si imposta la leva di marcia-arresto per arrestare il motore. In questa posizione della leva di marcia- arresto viene azionato il motore. In questa posizione della leva di marcia- arresto viene avviato il motore.

Livello di potenza acustica garantito secondo la Direttiva 2000/14/CE in dB(A) per rendere equiparabili le emis‐ sioni acustiche tra prodotti. 4 Avvertenze di sicurezza

4.1 Simboli di avvertimento

I simboli di avvertimento sulla motosega hanno i seguenti significati: Rispettare le avvertenze di sicurezza e le rispettive misure. Leggere, comprendere e conservare le istruzioni per l'uso. Portare occhiali, cuffie ed elmetto di protezione. Rispettare le avvertenze di sicurezza sul contraccolpo e le rispettive misure.

4.2 Impiego secondo la destina‐

zione La motosega STIHL MS 462 C-M R serve per tagliare nel corso di interventi di soccorso. Con la motosega MS 462 C‑M R è possibile tagliare i seguenti materiali ed oggetti:

Lamiera di acciaio con spessore fino a 0,8 mm

Lamiera di rame con spessore fino a 1,5 mm

Lamiera di alluminio con spessore fino a 1,5 mm

Vetro per finestre ICE

Costruzioni in legno

Pareti per padiglioni in costruzione leggera

Strutture murarie leggere AVVERTENZA

Se la motosega non viene usata in modo con‐ forme, sussiste il rischio di gravi lesioni o morte per le persone e di danni materiali.

Utilizzare la motosega come descritto sulle presenti istruzioni per l'uso.

4.3 Requisiti dell'utente

AVVERTENZA ■ Gli utenti che non siano preparati con un ade‐ guato intervento di soccorso con una moto‐ sega, potrebbero non riconoscere o non valu‐ tare correttamente i rischi. L'utente o altre per‐ sone rischiano gravi lesioni o la morte. ► Leggere, comprendere e conservare le istruzioni per l'uso. ► Se la motosega viene ceduta ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso.

Accertarsi che l'utente abbia i seguenti requisiti:

L'utente è riposato.

L’utente è preparato per gli interventi di soccorso con una motosega.

L'utente dovrà avere le capacità fisiche, sensoriali e intellettuali tali da poter con‐ trollare la motosega e quindi da poter lavorare.

L’utente è in grado di riconoscere e valutare i rischi della motosega.

L’utente è adulto oppure l’utente sta seguendo un corso di formazione sotto sorveglianza secondo le norme nazio‐ nali.

L'utente non è sotto l'effetto di alcol, far‐ maci o droghe. ► In caso di dubbi: Rivolgersi ad un rivendi‐ tore STIHL. ■ L’impianto di accensione della motosega genera un campo elettromagnetico. Il campo elettromagnetico può disturbare i pacemaker. L’utente rischia gravi ferite o morte.

Se l’utente indossa un pacemaker: Accer‐ tarsi che non venga disturbato. italiano 4 Avvertenze di sicurezza 62 0458-787-7521-B4.4 Abbigliamento ed equipaggia‐ mento AVVERTENZA

Durante il lavoro, i capelli lunghi possono rimanere intrappolati nella motosega. Ciò potrebbe causare gravi lesioni all'utente.

Legare i capelli lunghi in modo che riman‐ gano al di sopra delle spalle. ■ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Ciò potrebbe causare lesioni personali all'utente. ► Indossare occhiali di protezione ade‐ renti. Gli occhiali di protezione ade‐ guati sono sottoposti a verifiche ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperi‐ bili in commercio con l'apposito con‐ trassegno.

Portare una visiera. ► Indossare una maglia a maniche lunghe aderente. ■ Durante il lavoro si produce rumore. Il rumore può danneggiare l’udito. ► Indossare cuffie protettive. ■ La caduta di oggetti può provocare lesioni alla testa. ► Se durante il lavoro è presente il rischio di caduta di oggetti: indos‐ sare un elmetto protettivo. ■ Durante il lavoro potrebbe essere sollevata polvere a mulinello, con corpuscoli volatili. La polvere e i corpuscoli volatili inalati possono danneggiare la salute e provocare reazioni allergiche.

Indossare una mascherina antipolvere o una protezione per le vie respiratorie. ■ Se inadeguato, l’abbigliamento può impigliarsi negli oggetti e nella motosega. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali.

Indossare indumenti aderenti. ► Togliersi sciarpe o gioielli. ■ Durante il lavoro, l'operatore può entrare in contatto con la catena della sega rotante. Ciò potrebbe causare gravi lesioni all'utente.

Indossare pantaloni lunghi con protezione antitaglio. ■ Durante il lavoro l’utente potrebbe tagliarsi con gli oggetti affilati. Durante la pulizia o la manu‐ tenzione l'operatore può entrare in contatto con la catena della sega. Ciò potrebbe cau‐ sare lesioni personali all'utente. ► Indossare guanti da lavoro in materiale resi‐ stente. ■ Se l'utente indossa calzature non adatte potrebbe scivolare. Se l'utente entra in con‐ tatto con la catena della sega rotante, rischia di tagliarsi. Ciò potrebbe causare lesioni per‐ sonali all'utente.

Indossare stivali da motosega con prote‐ zione antitaglio.

4.5 Zona di lavoro e area circo‐

stante AVVERTENZA ■ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli della motosega e degli oggetti scagliati ad alta velocità. Sussiste il rischio di ferire le persone estranee, i bambini e gli animali oppure di provocare danni materiali.

Tenere lontane dall'area di lavoro le per‐ sone non autorizzate, i bambini e gli ani‐ mali.

Non lasciare la motosega incustodita. ► Sincerarsi che i bambini non possano gio‐ care con la motosega. ■ Quando il motore è in funzione, tutti i gas di scarico caldi fluiscono dal silenziatore. I gas di scarico caldi possono far prendere fuoco ai materiali facilmente infiammabili e provocare incendi.

Tenere il getto dei gas di scarico lontano dai materiali infiammabili.

4.6 Condizioni di sicurezza

La motosega si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La motosega non è danneggiata.

Non fuoriesce carburante dalla motosega.

Il tappo del serbatoio di carburante e il tappo del serbatoio dell’olio sono chiusi.

La motosega è pulita.

Il perno per recupero catena è montato e inte‐ gro.

Il freno della catena funziona.

Gli elementi di comando funzionano e sono invariati.

La lubrificazione della catena funziona.

Le tracce di usura sul rocchetto catena non sono più profonde di 0,5 mm. 4 Avvertenze di sicurezza italiano 0458-787-7521-B 63– Una combinazione data sulle presenti istru‐ zioni per l’uso composta da spranga di guida e catena della sega è montata.

La spranga di guida e la catena della sega sono montate correttamente.

Il limitatore della profondità di taglio è montato e integro.

La catena della sega è correttamente tensio‐ nata.

Sono montati accessori originali STIHL appo‐ siti per questa motosega.

Gli accessori sono montati correttamente. AVVERTENZA ■ In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare più correttamente, i dispositivi di sicurezza risul‐ tare compromessi e fuoriuscire carburante. Pericolo di lesioni personali gravi o mortali.

Lavorare con la motosega solo se non è danneggiata. ► Se fuoriesce carburante dalla motosega: Non lavorare con la motosega e rivolgersi ad un rivenditore STIHL.

Chiudere il tappo del carburante e il tappo del serbatoio dell’olio. ► Se la motosega è sporca: Pulire la moto‐ sega. ► Lavorare con il perno per recupero catena montato e integro. ► Non alterare la motosega. Eccezione: mon‐ taggio di una combinazione indicata sulle presenti istruzioni per l’uso composta da spranga di guida e catena della sega e montaggio del limitatore della profondità di taglio.

Se gli elementi di comando non funzionano: Non lavorare con la motosega. ► Montare accessori originali STIHL appositi per questa motosega. ► Applicare spranga di guida e catena della sega come descritto sulle presenti istruzioni per l'uso.

Applicare il limitatore della profondità di taglio come descritto sulle presenti istru‐ zioni per l'uso.

Applicare gli accessori come descritto sulle presenti istruzioni per l'uso o sulle istruzioni per l’uso degli accessori.

Non inserire oggetti nelle feritoie della motosega. ► Sostituire le targhette di indicazione usurate o danneggiate. ► In caso di dubbi, rivolgersi a un rivenditore STIHL.

4.6.2 Spranga di guida

La spranga di guida si può considerare in condi‐ zioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La spranga di guida non è danneggiata.

La spranga di guida non è deformata.

La scanalatura è profonda tanto quanto o più della profondità minima prevista per la scana‐ latura,

Le nervature della scanalatura siano senza bava.

La scanalatura non è ristretta né dilatata. AVVERTENZA ■ In condizioni non sicure, la spranga di guida non può più guidare correttamente la catena della sega. In questo caso, la catena della sega rischia di sporgere dalla spranga di guida. Sussiste il rischio di gravi lesioni o morte.

Lavorare con la spranga di guida solo se non è danneggiata. ► Se la profondità della scanalatura è infe‐ riore alla profondità minima della scanala‐ tura: Sostituire la spranga di guida.

4.6.3 Catena della sega

La catena della sega si può considerare in condi‐ zioni di sicurezza quando sono soddisfatte le seguenti condizioni:

La catena della sega non è danneggiata.

La catena della sega è correttamente affilata.

Le tacche di usura sui denti di taglio sono visi‐ bili. AVVERTENZA

In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare cor‐ rettamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte.

Lavorare con la catena della sega solo se non è danneggiata. ► Affilare correttamente la catena della sega. ► In caso di dubbi: Rivolgersi ad un rivendi‐ tore STIHL.

4.7 Carburante e rifornimento

Il carburante usato per questa motosega è composto da una miscela di benzina e olio per italiano 4 Avvertenze di sicurezza 64 0458-787-7521-Bmotore a due tempi. Il carburante e la benzina sono altamente infiammabili. Se il carburante o la benzina entrano in contatto con fiamme libere od oggetti roventi, il carburante o la ben‐ zina possono provocare incendi od esplosioni. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.

Proteggere carburante e benzina dal calore e fiamme. ► Non scuotere il carburante e la benzina. ► Se il carburante è stato scosso: con un panno, asciugare il carburante e avviare il motore soltanto quando tutti gli elementi della motosega sono asciutti.

Non fumare. ► Non rifornire il carburante o la benzina in prossimità di fiamme. ► Prima del rifornimento, arrestare il motore e farlo raffreddare. ► Avviare il motore ad almeno 3 m dal luogo di rifornimento. ■ Se inalati, i vapori del carburante e della ben‐ zina possono avvelenare le persone. ► Non inalare i vapori del carburante o della benzina. ► Effettuare il rifornimento in un luogo bene aerato. ■ Durante il lavoro o in un ambiente molto caldo, la motosega si scalda. A seconda del tipo di carburante, dell’altezza, della temperatura ambiente e della temperatura della motosega, il carburante si dilata e nel serbatoio del car‐ burante è possibile che si formi la sovrappres‐ sione. Quando si apre il tappo del serbatoio di carburante, il carburante può schizzare via e può accendersi. Sussiste il rischio di gravi lesioni per l’utente oppure di provocare danni materiali. ► Lasciare raffreddare la motosega prima di aprire il tappo del serbatoio del carburante. ► Aprire il tappo del serbatoio del carburante lentamente e non tutto subito. ■ Gli indumenti che siano entrati in contatto con il carburante o la benzina sono facilmente infiammabili. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.

Se gli indumenti entrano in contatto con il carburante o la benzina: Cambiare gli indu‐ menti.

Carburante, benzina e olio per motore a due tempi possono inquinare l’ambiente. ► Non scuotere il carburante, la benzina e l’o‐ lio per motore a due tempi. ► Smaltire carburante, benzina e olio per motore a due tempi secondo le norme e in modo ecologico.

Se carburante, benzina o olio per motore a due tempi entrano in contatto con la pelle o gli occhi, possono irritare la pelle o gli occhi.

Evitare il contatto con carburante, benzina e olio per motore a due tempi. ► In caso di contatto con la pelle: Lavare la parte interessata con abbondante acqua e sapone.

In caso di contatto con gli occhi: Sciacquare gli occhi per almeno 15 minuti con abbon‐ dante acqua e rivolgersi ad un medico.

L’impianto di accensione della motosega genera scintille. Le scintille possono finire fuori e provocare incendi ed esplosioni in ambienti facilmente infiammabili o esplosivi. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.

Usare le candele descritte nelle presenti istruzioni per l’uso. ► Avvitare e stringere saldamente la candela di accensione. ► Premere forte il raccordo candela di accen‐ sione. ■ Se la motosega viene alimentata con un car‐ burante composto da una miscela di benzina inadatta od olio per motore a due tempi ina‐ datto, oppure se il rapporto di miscelazione tra benzina e olio per motore a due tempi non è corretto, la motosega può essere danneggiata.

Miscelare il carburante come descritto sulle presenti istruzioni per l'uso. ■ Se il carburante viene stoccato per più tempo, la miscela di benzina e olio motore a due tempi si separa. Se la motosega viene rifornita con un carburante separato, la motosega potrebbe essere danneggiata.

Prima di rifornire la motosega: Miscelare il carburante. ► Usare una miscela di benzina e olio per motore a due tempi non più vecchia di 30 giorni (STIHL MotoMix: 2 anni).

Se non ci sono persone a portata di voce al di fuori dell’area di lavoro, in caso di emergenza nessuno potrebbe prestare aiuto.

Sincerarsi che le persone al di fuori dell’a‐ rea di lavoro siano a portata di voce. ■ Se l’utente non avvia correttamente il motore, l’utente potrebbe perdere il controllo della motosega. L'utente potrebbe ferirsi grave‐ mente.

Avviare il motore come descritto sulle pre‐ senti istruzioni per l'uso. 4 Avvertenze di sicurezza italiano 0458-787-7521-B 65► Se la catena della sega tocca il pavimento o altri oggetti: Non avviare il motore. ■ L'utente potrebbe non lavorare più con la dovuta concentrazione in determinate situa‐ zioni. L'utente può perdere il controllo della motosega, inciampando, cadendo e con con‐ seguenti gravi ferite.

Lavorare con calma e concentrati. ► Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con la moto‐ sega.

Comandare solo la motosega. ► Non lavorare oltre l’altezza delle spalle. ► Prestare attenzione agli ostacoli. ► Lavorare in piedi sul pavimento e mante‐ nere l'equilibrio. Se è necessario lavorare in quota: utilizzare una piattaforma di solleva‐ mento o un'impalcatura sicura.

Se compaiono sintomi di affaticamento: Fare una pausa di lavoro. ■ Quando il motore è in funzione, vengono pro‐ dotti gas di scarico. I gas inalati possono avve‐ lenare le persone.

Non inalare i gas di scarico. ► Lavorare con la motosega in un luogo ben areato. ► In caso di nausea, emicrania, disturbi della vista, dell’udito o capogiro: interrompere il lavoro e rivolgersi ad un medico.

Se l’utente non indossa protezioni per l’udito e il motore è in funzione, l’utente potrebbe avere limitazioni nel cogliere e giudicare i rumori attorno.

Lavorare con calma e concentrati. ■ Se si lavora con la motosega e la leva di mar‐ cia-arresto è in posizione , l’utente potrebbe trovarsi a lavorare con la motosega incontrol‐ lata. L'utente potrebbe ferirsi gravemente.

Mettere la leva di marcia-arresto in posi‐ zione . ► Avviare il motore come descritto sulle pre‐ senti istruzioni per l'uso. ■ Se si accelera con il freno catena inserito, sus‐ siste il rischio di danneggiare il freno catena. ► Prima del taglio, rilasciare il freno catena. ■ La catena della sega in rotazione può tagliare l'utente. L'utente potrebbe ferirsi gravemente. ► Non toccare la catena della sega in rota‐ zione. ► Se la catena della sega è bloccata da un oggetto: Spegnere il motore e innestare il freno catena. Solo a questo punto rimuo‐ vere l’oggetto.

La catena della sega in rotazione si riscalda e si dilata. Se la catena della sega non è suffi‐ cientemente lubrificata e tensionata, la catena della sega potrebbe saltare fuori dalla spranga di guida oppure strapparsi. Sussiste il rischio di ferire gravemente persone oppure di provo‐ care danni materiali.

Usare olio per catena. ► Durante il lavoro, controllare regolarmente la tensione della catena della sega. Se la tensione della catena della sega è insuffi‐ ciente: tendere la catena della sega.

Se la motosega durante l'uso si modifica oppure si comporta in modo anomalo, è possi‐ bile che la motosega non sia in condizioni di sicurezza. Sussiste il rischio di ferire grave‐ mente persone oppure di provocare danni materiali.

Interrompere il lavoro e rivolgersi ad un rivenditore STIHL. ■ Durante il lavoro si possono produrre vibra‐ zioni attraverso la motosega. ► Indossare i guanti. ► Fare delle pause di lavoro. ► In caso di segni di disturbi alla circolazione sanguigna: rivolgersi ad un medico. ■ Se la catena della sega in rotazione incontra un oggetto duro, può provocare scintille. Le scintille possono provocare incendi ed esplo‐ sioni in ambienti facilmente infiammabili. Sus‐ siste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.

Non lavorare in ambienti facilmente infiam‐ mabili. ■ Se viene rilasciato il grilletto, la catena della sega continua a funzionare per breve tempo. La catena della sega in movimento può tagliare le persone. Pericolo di gravi lesioni a persone.

Attendere che la catena della sega non fun‐ zioni più 0000-GXX-1245-A0

Se si tagliano oggetti sotto tensione, la spranga di guida potrebbe rimanere inca‐ strata. L'utente può perdere il controllo della motosega, con conseguenti gravi ferite. italiano 4 Avvertenze di sicurezza 66 0458-787-7521-B► Innanzitutto eseguire un taglio di scarico sul lato in pressione (1), quindi eseguire un taglio di sezionamento sul lato in tra‐ zione (2).

4.9 Forze di reazione

0000-GXX-2732-A0 Il contraccolpo può verificarsi per le seguenti cause:

La catena della sega in rotazione tocca un oggetto duro sulla zona attorno al quarto superiore della punta della spranga di guida e viene arrestata istantaneamente.

La catena della sega durante il funzionamento si blocca sulla punta della spranga di guida. Il freno catena non può impedire il contraccolpo. AVVERTENZA 0000-GXX-4119-A0

In caso di contraccolpo, la motosega può essere scagliata violentemente contro l'utente. L'utente può perdere il controllo della moto‐ sega, con conseguenti gravi ferite oppure morte.

Tenere ferma la motosega con ambedue le mani. ► Tenere il corpo lontano dal raggio d’azione esteso della motosega. ► Lavorare esattamente come descritto sulle presenti istruzioni per l'uso. ► Non lavorare nella zona del quarto supe‐ riore della punta della spranga di guida. ► Lavorare con una catena della sega corret‐ tamente affilata e tesa. ► Utilizzare una catena della sega con ridotto contraccolpo! ► Utilizzare una spranga di guida con testata piccola. ► Tagliare a tutto gas. ■ In caso di operazione di soccorso potrebbe essere necessario lavorare con la punta della spranga di guida. Se si lavora con la punta della spranga di guida, il rischio di contrac‐ colpo è maggiore. L'utente può perdere il con‐ trollo della motosega, con conseguenti gravi ferite oppure morte.

Accertarsi che l’utente per gli interventi di soccorso sia istruito sull’uso di una moto‐ sega.

4.9.2 Trascinamento in avanti

0000-GXX-1348-A0 Se si lavora con la parte inferiore della spranga di guida, la motosega viene allontanata dall'u‐ tente. AVVERTENZA

Se la catena incontra un oggetto duro e viene rapidamente frenata, la motosega potrebbe essere allontanata violentemente dall'utente. L'utente può perdere il controllo della moto‐ sega, con conseguenti gravi ferite oppure morte.

Tenere ferma la motosega con ambedue le mani. ► Lavorare esattamente come descritto sulle presenti istruzioni per l'uso. ► Guidare nel taglio la spranga di guida con una traiettoria dritta. ► Piazzare correttamente l’artiglio. ► Tagliare a tutto gas.

0000-GXX-1349-A0 4 Avvertenze di sicurezza italiano 0458-787-7521-B 67Se si lavora con la parte superiore della spranga di guida, la motosega viene scagliata in direzione dell'utente. AVVERTENZA

Se la catena incontra un oggetto duro e viene rapidamente frenata, la motosega potrebbe essere scagliata violentemente contro l'utente. L'utente può perdere il controllo della moto‐ sega, con conseguenti gravi ferite oppure morte.

Tenere ferma la motosega con ambedue le mani. ► Lavorare esattamente come descritto sulle presenti istruzioni per l'uso. ► Guidare nel taglio la spranga di guida con una traiettoria dritta. ► Tagliare a tutto gas.

AVVERTENZA ■ Durante il trasporto la motosega può ribaltarsi o muoversi. Sussiste il rischio di ferire grave‐ mente persone oppure di provocare danni materiali.

Spegnere il motore. ► Applicare il freno catena. ► Regolare il limitatore di profondità in modo tale che copra l’intera spranga di guida. ► Fissare la motosega con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova. 0000-GXX-2733-A0

Una volta avviato il motore, i silenziatori e il motore potrebbero essere roventi. L’utente può scottarsi.

Portare la motosega con la mano destra sul manico tubolare di modo che la spranga di guida sia rivolta indietro.

I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla motosega. Sussiste il pericolo per i bambini di ferirsi gravemente. ► Spegnere il motore. ► Applicare il freno catena. ► Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga. ► Conservare la motosega fuori dalla portata di bambini. ■ I contatti elettrici sulla motosega e i compo‐ nenti metallici possono corrodersi in caso di umidità. La motosega può essere danneg‐ giata.

Conservare la motosega in luogo pulito e asciutto.

4.12 Pulizia, manutenzione e ripara‐

zione AVVERTENZA ■ Se, durante la pulizia, la manutenzione o la riparazione il motore è in funzione, la catena della sega potrebbe avviarsi accidentalmente. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Spegnere il motore. ► Applicare il freno catena. ■ Una volta avviato il motore, i silenziatori e il motore potrebbero essere roventi. Le persone rischiano di ustionarsi.

Attendere che silenziatori e motore siano freddi. ■ L’uso di detergenti corrosivi, la pulizia con getto d’acqua od oggetti appuntiti può danneg‐ giare la motosega, la spranga di guida e la catena della sega. Se la motosega, la spranga di guida o la catena della sega non vengono sottoposti a manutenzione o a pulizia corrette, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Ciò potrebbe causare gravi lesioni personali. ► Pulire motosega, spranga di guida e catena della sega seguendo scrupolosamente le indicazioni di queste istruzioni per l'uso.

Se la motosega viene sottoposta a manuten‐ zione o a riparazione dall'utente, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di lesioni personali gravi o mortali.

Non sottoporre la motosega a manuten‐ zione o riparazione autonome. ► Se la motosega va sottoposta a manuten‐ zione o riparata: Rivolgersi ad un rivendi‐ tore STIHL. italiano 4 Avvertenze di sicurezza 68 0458-787-7521-B■ Se la spranga di guida e la catena della sega non si riescono a pulire bene come descritto nelle presenti istruzioni per l'uso, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Ciò potrebbe causare gravi lesioni personali.

Sottoporre a manutenzione o riparazione la spranga di guida e la catena della sega come descritto sulle presenti istruzioni per l'uso.

Durante la pulizia o la manutenzione della catena della sega, l'utente potrebbe tagliarsi con i denti da taglio affilati. Ciò potrebbe cau‐ sare lesioni personali all'utente.

Indossare guanti da lavoro in materiale resi‐ stente. 5 Preparare la motosega per l'esercizio

5.1 Preparare la motosega per l'e‐

sercizio Prima di iniziare il lavoro, occorre eseguire le seguenti operazioni: ► accertarsi che i seguenti componenti siano in condizioni di sicurezza:

Catena della sega, 4.6.3.

► Montare la spranga di guida e la catena della sega, 6.1.1. ► Montare il limitatore della profondità di taglio,

Tendere la catena della sega, 6.3.

Rabboccare l'olio per catena, 6.4.

Controllare il freno catena, 10.4.

Controllare gli elementi di comando, 10.5.

Controllare la lubrificazione della catena,

► Impostare il limitatore della profondità di taglio,

► Se non è possibile eseguire queste opera‐ zioni: Non usare la motosega e rivolgersi ad un rivenditore STIHL. 6 Assemblaggio della moto‐ sega

6.1 Montare e smontare la spranga

di guida e la catena della sega

6.1.1 Montaggio della spranga di guida e

della catena della sega Le combinazioni di spranga di guida e catena della sega adatte al rocchetto catena e che pos‐ sono essere montate sono elencate nei dati tec‐ nici,

► Spegnere il motore e innestare il freno catena.

► Ruotare i dadi (1) in senso antiorario finché non si riesce a togliere il coperchio del roc‐ chetto catena (2). ► Togliere il coperchio del rocchetto catena (2). ► Girare il tirante a vite (3) in senso antiorario finché il cursore tendicatena (4) a sinistra si trova sull’alloggiamento. 0000-GXX-2954-A0 ► Inserire la catena della sega nella scanalatura della spranga di guida in modo che le frecce sulle maglie di giunzione della catena della sega siano rivolte verso la parte superiore in direzione del movimento. 0000-GXX-2735-A0

5 Preparare la motosega per l'esercizio italiano 0458-787-7521-B 69► Posizionare la spranga di guida con la catena della sega sulla motosega di modo che siano soddisfatte le seguenti condizioni:

Le maglie di guida della catena della sega siano nei denti del rocchetto catena (7).

Le viti a collare (5) sono in sede nell’asola della spranga di guida (6).

Il perno del cursore tendicatena (4) è posi‐ zionato nel foro (8) della spranga di guida (6). L'orientamento della spranga di guida (6) non ha importanza. La pressione della spranga di guida (6) può anche essere esercitata sulla testa. ► Sbloccare il freno catena. 0000-GXX-2928-A0 ► Girare il tirante a vite (3) in senso orario fin‐ tanto che la catena della sega è posizionata sulla spranga di guida. Introdurre le maglie di guida della catena della sega nella scanala‐ tura della spranga di guida. La spranga di guida (6) e la catena della sega sono posizionate sulla motosega. ► Applicare il coperchio del rocchetto catena (2) sulla motosega di modo che sia a filo con la motosega stessa. ► Avvitare i dadi (1) e stringerli.

6.1.2 Smontare la spranga di guida e la

catena della sega ► Spegnere il motore e innestare il freno catena. ► Smontare il limitatore della profondità di taglio. ► Ruotare i dadi in senso antiorario finché non si riesce a togliere il coperchio del rocchetto catena. ► Togliere il coperchio rocchetto catena. ► Girare il tirante a vite in senso antiorario fino all’arresto. La catena della sega è allentata. ► Togliere la spranga di guida e la catena della sega.

6.2 Montare e smontare il limitatore

della profondità di taglio

6.2.1 Montare il limitatore della profondità di

taglio ► Spegnere il motore e innestare il freno catena. ► Montaggio della spranga di guida e della catena della sega.

0000-GXX-3170-A0 ► Spingere la guida (1) sulla spranga di guida di modo che l’apertura della guida (1) sia rivolta in basso. ► Avvitare le viti (2). 0000-GXX-5872-A0

► Spingere il cursore (3) sulla guida (1). ► Avvitare il tenditore rapido (4). ► Stringere forte le viti (2). 0000-GXX-5886-A0

► Spingere il cursore (3) fino all’arresto verso la punta della spranga. ► Chiudere completamente il tenditore rapido (4) in direzione dell’area (A). Il cursore (3) non si sposta più e il tenditore rapido (4) si trova nell’area (A) sul limitatore della profondità di taglio.

6.2.2 Smontare il limitatore della profondità

di taglio ► Spegnere il motore e innestare il freno catena. italiano 6 Assemblaggio della motosega 70 0458-787-7521-B2

0000-GXX-5887-A0 ► Aprire il tenditore rapido (1). ► Svitare il tenditore rapido (1). ► Sfilare il cursore (2) dalla guida (3).

0000-GXX-3177-A0 ► Svitare le viti (4). ► Staccare la guida (3) dalla spranga di guida.

6.3 Messa in tensione della catena

Durante il lavoro, la catena della sega tende a dilatarsi o a restringersi. La tensione della catena cambia. Durante il lavoro occorre verificare rego‐ larmente la tensione della catena della sega e regolarla. ► Spegnere il motore e innestare il freno catena. ► Impostare il limitatore della profondità di taglio in modo tale la punta della spranga di guida sia visibile.

► Allentare i dadi (1). ► Sbloccare il freno catena. ► Sollevare la spranga di guida sulla punta e ruotare il tirante a vite (2) in senso orario fino a soddisfare le seguenti condizioni:

La catena della sega è a filo sulla parte infe‐ riore della spranga di guida.

La catena della sega può ancora essere tirata sulla spranga di guida con due dita senza fatica. ► Se non si riesce più a tirare la catena della sega sulla spranga di guida a mano: ruotare il tirante a vite (2) in senso antiorario fino a tirare la catena della sega sopra la spranga di guida facilmente con due dita. ► Sollevare la spranga di guida sulla punta e stringere saldamente i dadi (1).

6.4 Rabboccare olio per catena

L'olio per catena lubrifica e raffredda la catena in circolazione. ► Spegnere il motore e innestare il freno catena. ► Posizionare la motosega su una superficie piana di modo che il tappo del serbatoio dell'o‐ lio sia rivolto verso l'alto. ► Pulire la zona attorno al tappo del serbatoio dell'olio con un panno umido. 0000-GXX-2930-A0 ► Aprire la staffa del tappo del serbatoio dell’o‐ lio. ► Girare in senso antiorario il tappo del serba‐ toio dell’olio fino all’arresto. ► Togliere il tappo del serbatoio. ► Rabboccare l'olio per catena in modo tale da evitare di spargerlo e non riempire il serbatoio fino all'orlo. ► Se la staffa del tappo del serbatoio dell’olio è chiusa: Aprire la staffa.

► Inserire il tappo del serbatoio dell’olio in modo tale che la tacca (1) sia rivolta verso la tacca (2). 6 Assemblaggio della motosega italiano 0458-787-7521-B 71► Premere verso il basso il tappo del serbatoio dell’olio e ruotarlo fino all’arresto in senso ora‐ rio. Il tappo del serbatoio dell’olio scatta in modo udibile. La tacca (1) è rivolta verso la tacca (3). ► Verificare che il tappo del serbatoio dell’olio si possa staccare verso l’alto. ► Se il tappo del serbatoio dell’olio non si riesce a staccare verso l’alto: Chiudere la staffa del tappo del serbatoio dell’olio. Il serbatoio dell'olio è chiuso. Se si riesce a togliere verso l’alto il tappo del ser‐ batoio dell’olio, occorre eseguire i seguenti pas‐ saggi: ► Inserire il tappo del serbatoio dell’olio nella posizione desiderata.

► Premere verso il basso il tappo del serbatoio dell’olio e ruotarlo fino all’arresto in senso ora‐ rio. ► Premere verso il basso il tappo del serbatoio dell’olio e ruotarlo in senso antiorario fintanto che la tacca (1) è rivolta alla tacca (2). ► Riprovare a chiudere il serbatoio dell’olio. ► Se non si riesce ancora a chiudere il serbatoio dell’olio: Non lavorare con la motosega e rivol‐ gersi ad un rivenditore STIHL. La motosega non è in condizioni di sicurezza.

► Inserire le viti (2) in al riscontro attraverso i fori nel coperchio rocchetto catena (3). ► Premere le guide di scorrimento (1) negli incavi del coperchio rocchetto catena (3). ► Applicare le rondelle (7). ► Applicare la copertura (6). ► Applicare l’artiglio (5). ► Avvitare i dadi (4) e stringerli. L’artiglio (5) non deve essere smontato. 7 Inserire e sbloccare il freno catena

7.1 Applicare freno catena

La motosega è dotata di freno catena. Il freno catena viene attivato automaticamente in caso di rimbalzo sufficientemente forte della motosega, oppure può essere inserito dall'u‐ tente. 0000-GXX-2932-A0 ► Premere lo scudo con la mano sinistra per allontanarlo dal manico tubolare. Lo scudo s’innesta con scatto udibile. l freno catena è inserito.

7.2 Sbloccare il freno catena

0000-GXX-2933-A0 ► Tirare lo scudo con la mano sinistra in dire‐ zione dell'utente. Lo scudo s’innesta con scatto udibile. l freno catena è disinserito. 8 Mescolare il carburante e rifornire la motosega

8.1 Miscelazione del carburante

Il carburante necessario per questa motosega è composto da una miscela di olio per motore a due tempi e benzina, con rapporto di miscela‐ zione 1:50. italiano 7 Inserire e sbloccare il freno catena 72 0458-787-7521-BSTIHL raccomanda il carburante pronto STIHL MotoMix. Se il carburante viene miscelato dall’utente, è consentito usare soltanto un olio per motore a due tempi STIHL ad alte prestazioni delle classi JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC o ISO-L-EGD. STIHL prescrive l’olio per motori a due tempi STIHL HP Ultra o un olio motore ad alte presta‐ zioni di pari qualità per poter garantire il rispetto dei valori delle emissioni per tutto il ciclo di vita della macchina. ► Sincerarsi che il numero di ottani della benzina sia almeno 90 ROZ e che la percentuale di alcol della benzina non sia superiore al 10 %. ► Sincerarsi che l’olio per motore a due tempi usato sia conforme ai requisiti. ► A seconda della quantità di carburante deside‐ rata, calcolare le quantità corrette di olio per motore a due tempi e benzina con rapporto di miscelazione 1:50. Esempi di miscelazione del carburante:

20 ml di olio motore a due tempi, 1 l benzina

60 ml di olio motore a due tempi, 3 l benzina

100 ml di olio motore a due tempi, 5 l ben‐ zina ► Versare prima l’olio per motore a due tempi, poi la benzina, in un recipiente adatto per il carburante. ► Miscelare il carburante.

8.2 Rifornire la motosega

► Spegnere il motore e innestare il freno catena. ► Lasciare raffreddare la motosega. ► Posizionare la motosega su una superficie piana di modo che il tappo del serbatoio del carburante sia rivolto verso l'alto. ► Pulire la zona attorno al tappo del serbatoio del carburante con un panno umido. ► Aprire la staffa del tappo del serbatoio carbu‐ rante. 0000-GXX-2934-A1 AVVERTENZA ■ Durante il lavoro o in un ambiente molto caldo, la motosega si scalda. A seconda del tipo di carburante, dell’altezza, della temperatura ambiente e della temperatura della motosega, il carburante si dilata e nel serbatoio del car‐ burante è possibile che si formi la sovrappres‐ sione. Quando si apre il tappo del serbatoio di carburante, il carburante può schizzare via e può accendersi. Sussiste il rischio di gravi lesioni per l’utente oppure di provocare danni materiali. ► Lasciare raffreddare la motosega prima di aprire il tappo del serbatoio del carburante. ► Aprire il tappo del serbatoio del carburante lentamente e non tutto subito. ► Girare il tappo del serbatoio del carburante per ca. 1/8 di giro in senso antiorario. Se il serbatoio del carburante è sotto pres‐ sione, la sovrappressione si riduce in modo udibile. ► Una volta ridotta completamente la sovrap‐ pressione: girare il tappo del serbatoio del car‐ burante in senso antiorario finché la tacca sul tappo e quella sul serbatoio del carburante non saranno allineate. ► Togliere il tappo del serbatoio del carburante. AVVISO ■ L’esposizione alla luce, al sole e alle tempera‐ ture estreme può provocare una separazione più rapida del carburante. Se viene rifornito carburante separato, sussiste il rischio di dan‐ neggiare la motosega.

Miscelare il carburante. ► Non utilizzare carburante che è stato con‐ servato per più di 30 giorni. ► Rabboccare il carburante in modo tale che non venga scosso e lasciando almeno 15 mm di distanza del bordo del serbatoio. ► Se la staffa del tappo del serbatoio carburante è chiusa: aprire la staffa.

8 Mescolare il carburante e rifornire la motosega italiano 0458-787-7521-B 73► Inserire il tappo del serbatoio carburante inmodo tale che la tacca (1) sia rivolta verso latacca (2).► Premere verso il basso il tappo del serbatoiocarburante e ruotarlo fino all’arresto in sensoorario.Il tappo del serbatoio del carburante scatta inmodo udibile. La tacca (1) è in linea con latacca (4) e indica la tacca (3).► Verificare che il tappo del serbatoio carburantesi possa staccare verso l’alto.► Se il tappo del serbatoio carburante non si rie‐sce a staccare verso l’alto: chiudere la staffadel tappo del serbatoio carburante.Il serbatoio del carburante è chiuso.Se si riesce a togliere verso l’alto il tappo del ser‐batoio carburante, occorre eseguire i seguentipassaggi:► Inserire il tappo del serbatoio carburante nellaposizione desiderata. 0000-GXX-3136-A1

ABC ► Premere verso il basso il tappo del serbatoiocarburante e ruotarlo fino all’arresto in sensoorario.► Premere verso il basso il tappo del serbatoiocarburante e ruotarlo in senso antiorario fin‐tanto che la tacca (1) è rivolta alla tacca (2).► Riprovare a chiudere il serbatoio del carbu‐rante.► Se non si riesce ancora a chiudere il serbatoiodel carburante: Non lavorare con la motosegae rivolgersi ad un rivenditore STIHL.La motosega non è in condizioni di sicurezza. 9 Avviare e arrestare il motore

9.1 Avviare il motore

► Inserire il freno catena (2).► Staccare il riparo catena.► Premere la valvola di decompressione (1).► Mettere la leva di marcia-arresto (3) in posi‐zione ► Se il motore è a temperatura ambiente:

► Premere e tenere premuto il bloccaggio gril‐letto (5).► Premere e tenere premuto il grilletto (4).► Mettere la leva di marcia-arresto (3) in posi‐zione e tenerla premuta.► Rilasciare il grilletto (4) e il bloccaggio grilletto (5). La leva di marcia-arresto (3) scatta in posi‐zione

0000-GXX-2936-A0 italiano 9 Avviare e arrestare il motore74 0458-787-7521-B► Tenere la motosega in uno dei 3 modi possi‐bili: Posizionare la motosega su un fondo piano,tenerla ferma con la mano sinistra sulmanico tubolare, in modo tale che il pollicestringa il manico tubolare, premere sul ter‐reno e mettere la punta dello stivale damotosega destro nell’impugnatura poste‐riore. Posizionare la motosega su un fondo piano,tenerla ferma con la mano sinistra sulmanico tubolare, in modo tale che il pollicestringa il manico tubolare, premere sul ter‐reno e mettere il tacco dello stivale da moto‐sega destro nell’impugnatura posteriore. Tenere ferma la motosega con la mano sini‐stra sul manico tubolare in modo tale che ilpollice stringa il manico tubolare e bloccarel’impugnatura posteriore tra le ginocchia o lecosce. 0000-GXX-2937-A0 ► Estrarre l’impugnatura di avviamento con lamano destra lentamente fino a sentire resi‐stenza.► Estrarre e ricondurre indietro rapidamente l’im‐pugnatura di avviamento fintanto che il motoresi avvia.► Se la leva di marcia-arresto (3) è in posi‐zione : premere brevemente il bloccaggiogrilletto (4) e il grilletto (5).La leva di marcia-arresto (3) salta in posi‐zione . Il motore funziona al minimo. AVVISO ■ Se si accelera con il freno catena inserito, sus‐siste il rischio di danneggiare il freno catena.► Prima del taglio, rilasciare il freno catena.► Sbloccare il freno catena.La motosega è pronta all'uso.► Se la catena della sega viene trascinata alminimo:► Spegnere il motore e innestare il frenocatena.► Non usare la motosega e rivolgersi ad unrivenditore STIHL.La motosega è difettosa.► Se il motore non parte: Mettere la leva di mar‐cia-arresto (3) in posizione e ritentare adavviare il motore.

9.2 Spegnere il motore

► Rilasciare il grilletto (2) e il bloccaggio grilletto (3). La catena della sega non si muove più.► Mettere la leva di marcia-arresto (1) in posi‐zione Il motore si spegne e la leva marcia-arresto (1)scatta indietro in posizione ► Se il motore non si spegne:► Mettere la leva di marcia-arresto in posi‐zione Il motore si spegne.► Non usare la motosega e rivolgersi ad unrivenditore STIHL.La motosega è difettosa. 10 Controllo della motosega

10.1 Controllare il rocchetto

► Spegnere il motore.► Sbloccare il freno catena.► Smontaggio del coperchio rocchetto catena.► Smontare la spranga di guida e la catena dellasega. 0000-GXX-3162-A0

► Controllare le tracce di usura sul rocchettocatena con un calibro di affilatura riscontroSTIHL.► Se le tracce di usura sono più basse di 0,5mm: Non usare la motosega e rivolgersi ad unrivenditore STIHL.Il rocchetto catena deve essere sostituito.10 Controllo della motosega italiano0458-787-7521-B 7510.2 Controllo della spranga di guida ► Spegnere il motore e innestare il freno catena. ► Smontare il limitatore della profondità di taglio. ► Smontare la catena della sega e la spranga di guida. 0000-GXX-1217-A0 ► Misurare la profondità della scanalatura della spranga di guida con l'asta sul calibro per lima STIHL. ► Sostituire la spranga di guida in presenza di una delle seguenti condizioni:

La spranga di guida è danneggiata.

La profondità della scanalatura misurata è inferiore alla profondità minima per la spranga di guida,

La scanalatura della spranga di guida è ristretta o dilatata. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

10.3 Controllo della catena della

sega ► Spegnere il motore e innestare il freno catena. ► Smontare il limitatore della profondità di taglio.

► Misurare l'altezza del limitatore di profondità (1) con un calibro per lima STIHL (2). Il calibro per lima STIHL deve essere adatto al passo della catena della sega. ► Se un limitatore di profondità (1) sporge dal calibro per lima (2): Limare il limitatore di pro‐ fondità (1) con STIHL USG, 16.3.

0000-GXX-3822-A0 ► Controllare se sono visibili segni di usura (3, 4 e 6) sui denti di taglio e sulle basi dei denti. ► Controllare se sono presenti i taglienti (5) sui denti di taglio. ► Se uno dei segni di usura su un dente di taglio o su una base dei denti non è visibile o se manca un tagliente: non usare la catena della sega e rivolgersi ad un rivenditore STIHL. ► Con un calibro STIHL controllare che sia man‐ tenuto l’angolo di affilatura dei denti di taglio di 30°. Il calibro per lima STIHL deve essere adatto al passo della catena della sega. ► Se non viene mantenuto l’angolo di affilatura di 30°: affilare la catena della sega ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

10.4 Controllare il freno catena

► Spegnere il motore e innestare il freno catena. ► Impostare il limitatore della profondità di taglio in modo tale che sia possibilmente visibile molto dalla spranga di guida. AVVERTENZA ■ i denti della catena della sega sono affilati. L’utente può tagliarsi. ► Indossare guanti di lavoro in materiale resi‐ stente. ► Tentare di tirare la catena della sega a mano sopra la spranga di guida. Se non si riesce a tirare la catena della sega sulla spranga di guida a mano, significa che il freno della catena funziona. ► Se è possibile tirare la catena della sega sulla spranga di guida a mano: Non usare la moto‐ sega e rivolgersi ad un rivenditore STIHL. l freno catena è difettoso.

10.5 Controllare gli elementi di

comando Bloccaggio grilletto e grilletto ► Spegnere il motore e innestare il freno catena. ► Tentare di premere il grilletto senza premere il bloccaggio del grilletto. italiano 10 Controllo della motosega 76 0458-787-7521-B► Se non si riesce a premere il grilletto: Non usare la motosega e rivolgersi ad un rivendi‐ tore STIHL. Il bloccaggio grilletto è difettoso. ► Premere e tenere premuto il bloccaggio gril‐ letto. ► Premere a fondo il grilletto e rilasciarlo. ► Se il grilletto è difficile da muovere o non ritorna nella posizione di partenza: Non usare la motosega e rivolgersi ad un rivenditore STIHL. Il grilletto è guasto. Spegnere il motore ► Avviare il motore. ► Mettere la leva di marcia-arresto in posi‐ zione

Il motore si spegne e la leva marcia-arresto scatta indietro in posizione . ► Se il motore non si spegne: ► Mettere la leva di marcia-arresto in posi‐ zione . Il motore si spegne. ► Non usare la motosega e rivolgersi ad un rivenditore STIHL. La motosega è difettosa.

10.6 Controllo della lubrificazione

della catena ► avviare il motore e rilasciare il freno della catena. ► Posizionare la spranga di guida su una super‐ ficie chiara. ► Accelerare. L'olio per catena viene centrifugato e fuoriesce come si nota sulla superficie chiara. La lubrifi‐ cazione della catena funziona. ► Se non si notano tracce dell'olio per catena centrifugato: ► Spegnere il motore. ► Rabboccare olio per catena. ► Controllare nuovamente la lubrificazione della catena. ► Se continua a non essere visibile olio per catene sulla superficie chiara: Non usare la motosega e rivolgersi ad un rivenditore STIHL. La lubrificazione della catena è difet‐ tosa. 11 Lavorare con la motosega

11.1 Impostare il funzionamento

invernale Quando si lavora a temperature inferiori ai +10 °C, il carburatore rischia di gelare. Affinché il carburatore venga circondato anche dall'aria calda dell’ambiente del motore, occorre impo‐ stare il funzionamento invernale. AVVISO ■ Se si lavora con funzionamento invernale impostato a temperature superiori a +10 °C, il motore potrebbe surriscaldarsi.

Impostare il funzionamento estivo. ► Spegnere il motore e innestare il freno catena. 0000-GXX-3163-A0

► Girare le chiusure della cappottatura (1) di 1/4 di giro in senso antiorario. ► Togliere la cappottatura (2). ► Estrarre il cursore (3).

0000-GXX-3164-A0 ► Allineare il cursore (3) in modo tale che il sim‐ bolo (4) sia rivolto verso la motosega. ► Spingere il cursore (3) fino all’arresto nella guida. Il cursore s’innesta a scatto in modo udibile. ► Applicare la cappottatura (2). ► Ruotare le chiusure della cappottatura (1) in senso orario fino a sentire un clic. Le chiusure della cappottatura (1) sono bloc‐ cate.

11.2 Impostare il funzionamento

estivo Se si lavora a temperature superiori a +10 °C, occorre impostare il funzionamento estivo. ► Spegnere il motore e innestare il freno catena. 11 Lavorare con la motosega italiano

► Girare le chiusure della cappottatura (1) di 1/4 di giro in senso antiorario. ► Togliere la cappottatura (2). ► Estrarre il cursore (3).

0000-GXX-3486-A0 ► Allineare il cursore (3) in modo tale che il sim‐ bolo (4) sia rivolto verso la motosega. ► Spingere il cursore (3) fino all’arresto nella guida. Il cursore s’innesta a scatto in modo udibile. ► Applicare la cappottatura (2). ► Ruotare le chiusure della cappottatura (1) in senso orario fino a sentire un clic. Le chiusure della cappottatura (1) sono bloc‐ cate.

11.3 Tarare la motosega

Durante il lavoro, la motosega si imposta auto‐ maticamente sulla potenza ottimale. Con la tara‐ tura, la motosega può essere regolata più rapi‐ damente sulla potenza ottimale. ► Se la temperatura esterna è inferiore ai -10 °C o se il motore è freddo: ► avviare il motore e rilasciare il freno della catena. ► Riscaldare il motore per ca. 1 minuto con colpi di acceleratore. ► Spegnere il motore.

min AB C s> 30 s30-60 s0000-GXX-3825-A0 ► Mettere la leva di marcia-arresto in posi‐ zione . ► Applicare il freno catena. ► Avviare il motore senza premere il grilletto. Il motore è in funzione e la leva di marcia-arre‐ sto rimane in posizione

► Fare funzionare il motore almeno 30, al mas‐ simo 60 secondi (A) senza premere l’accelera‐ tore. AVVERTENZA ■ Quando viene rilasciato il freno catena, la catena della sega può circolare. L'utente potrebbe ferirsi gravemente.

Tenere la motosega come descritto sulle presenti istruzioni per l'uso. ► Non toccare la catena della sega in rota‐ zione. ► Sbloccare il freno catena. AVVISO ■ Se viene rilasciata la leva del gas prima che sia completamente tarata la motosega, la tara‐ tura viene interrotta. La taratura deve essere riavviata.

Tenere la leva del gas completamente pre‐ muta. AVVISO ■ Se la leva del gas durante la taratura non viene completamente premuta, la motosega potrebbe impostarsi in modo errato. La moto‐ sega può essere danneggiata.

Tenere la leva del gas completamente pre‐ muta. ► Tenere premuto il grilletto almeno 30 secondi (B). Il motore accelera e la catena della sega gira. La motosega viene tarata. Il regime del motore oscilla e aumenta notevolmente durante la taratura. ► Se il motore si spegne: Cercare di tarare di nuovo la motosega. italiano 11 Lavorare con la motosega 78 0458-787-7521-B► Se il motore si spegne di nuovo: ► Applicare il freno catena. ► Non usare la motosega e rivolgersi ad un rivenditore STIHL. La motosega è difettosa. ► Non appena il regime motore si abbassa in modo udibile e sensibile (C): Rilasciare il gril‐ letto. Il motore funziona al minimo. La motosega è tarata e pronta all’uso.

Se la vite di regolazione della pompa dell’olio (1) è in posizione E (Ematic), la portata dell’olio è impostata su livelli ottimali per la maggior parte delle applicazioni. La portata della pompa dell’olio può essere adat‐ tata per diverse lunghezze di taglio, tipi di legno e tecniche di lavoro. L’intervallo di regolazione della vite di regolazione della pompa dell’olio (1) è limitata dall’arresto (2). L’arresto (2) può essere premuto per aumentare la portata dell’o‐ lio. Aumentare la portata dell’olio ► Spegnere il motore e innestare il freno catena. ► Girare la vite di regolazione della pompa del‐ l’olio (1) in senso orario. Aumentare ulteriormente la portata dell’olio ► Spegnere il motore e innestare il freno catena. ► Premere il riscontro (2) con un utensile adatto. Il riscontro (2) rimane premuto in modo conti‐ nuo. AVVISO ■ Se la vite di regolazione della pompa dell’o‐ lio (1) si trova nell’intervallo A, il serbatoio del‐ l’olio può svuotarsi più rapidamente. Prima di questa condizione, la catena della sega non può più essere più lubrificata correttamente.

Riempire il serbatoio dell’olio completa‐ mente. ► Se non è più necessario aumentare la por‐ tata dell’olio, ruotare la vite di regolazione della pompa dell’olio in senso antiorario dal‐ l’intervallo A.

Girare la vite di regolazione della pompa dell’olio (1) in senso orario. Ridurre la portata dell’olio ► Spegnere il motore e innestare il freno catena. ► Girare la vite di regolazione della pompa del‐ l’olio (1) in senso antiorario.

11.5 Impostazione del limitatore

della profondità di taglio Il limitatore della profondità di taglio può essere ruotata in funzione dell’applicazione. L’imposta‐ zione del limitatore della profondità di taglio determina la profondità di penetrazione massima del binario di guida. ► Spegnere il motore e innestare il freno catena.

► Aprire il tenditore rapido (1). ► Spingere il cursore (2) in direzione del motore o della punta della spranga fino al raggiungi‐ mento della profondità di taglio desiderata. ► Chiudere completamente il tenditore rapido (1) in direzione dell’area (A). ► Verificare se il cursore (2) non si sposta più e se il tenditore rapido (1) nell’area (A) si trova sul limitatore della profondità di taglio. Se il cursore (2) non si sposta più e il tenditore rapido (1) nell’area (A) si trova sul limitatore della profondità di taglio, allora il limitatore della pro‐ fondità di taglio è impostato correttamente. 11 Lavorare con la motosega italiano 0458-787-7521-B 79► Se il cursore (2) si riesce a spostare: ► Aprire il tenditore rapido (1). ► Girare il tenditore rapido (1) in senso orario. ► Chiudere completamente il tenditore rapido (1) in direzione dell’area (A). Il cursore (2) non si sposta più e il tenditore rapido (1) si trova nell’area (A) sul limitatore della profondità di taglio. ► Se il tenditore rapido (1) non può essere com‐ pletamente chiuso: ► Aprire il tenditore rapido (1). ► Girare il tenditore rapido in senso antiorario (1). ► Chiudere completamente il tenditore rapido (1) in direzione dell’area (A). Il cursore (2) non si sposta più e il tenditore rapido (1) si trova nell’area segnata sul limi‐ tatore della profondità di taglio.

11.6 Tenuta e guida della motosega

0000-GXX-4176-A0 ► Tenere e guidare la motosega con la mano sinistra sul manico tubolare e con la mano destra sull'impugnatura di comando di modo che il pollice della mano sinistra stringa il manico tubolare e il pollice della mano destra stringa l'impugnatura di comando.

AVVERTENZA ■ In caso di contraccolpo, la motosega può essere scagliata violentemente contro l'utente. L’utente rischia gravi ferite o morte.

Tagliare a tutto gas. ► Non tagliare nella zona del quarto superiore della punta della spranga di guida. ► Introdurre la spranga di guida a tutto gas nel taglio di modo che la spranga di guida non si inclini. ► Alla fine del taglio, sostenere il peso della motosega. 12 Dopo il lavoro

► Spegnere il motore e innestare il freno catena. ► Lasciare raffreddare la motosega. ► Se la motosega è bagnata: Lasciare asciugare la motosega. ► Pulire la motosega. ► Pulire il filtro aria. ► Pulizia della spranga di guida e della catena della sega. ► Allentare i dadi del coperchio rocchetto catena. ► Girare 2 volte il tirante a vite in senso antiora‐ rio. La catena della sega è allentata. ► Stringere i dadi del coperchio rocchetto catena. ► Regolare il limitatore di profondità in modo tale che copra l’intera spranga di guida. 13 Trasporto

13.1 Trasporto della motosegaTra‐

sporto della motosega ► Spegnere il motore e innestare il freno catena. ► Regolare il limitatore di profondità in modo tale che copra l’intera spranga di guida. Trasportare motosega ► Portare la motosega con la mano destra sul manico tubolare di modo che la spranga di guida sia rivolta indietro. Trasportare una motosega in un veicolo ► Fissare la motosega in modo tale da evitare che la motosega si ribalti o che possa muo‐ versi. 14 Conservazione

14.1 Conservazione della motosega

► Spegnere il motore e innestare il freno catena. ► Regolare il limitatore di profondità in modo tale che copra l’intera spranga di guida. ► Conservare la motosega in modo tale da sod‐ disfare le seguenti condizioni:

la motosega è fuori dalla portata dei bam‐ bini.

La motosega è pulita e asciutta. italiano 12 Dopo il lavoro 80 0458-787-7521-B► Se la motosega viene conservata per più di 3 mesi: ► Smontare il limitatore della profondità di taglio. ► Smontare la spranga di guida e la catena della sega. ► Aprire il tappo del serbatoio del carburante. ► Svuotare il serbatoio carburante. ► Chiudere il serbatoio del carburante. ► Fare pulire il serbatoio del carburante da un rivenditore STIHL. ► Avviare il motore, inserire il freno catena e fare funzionare il motore al minimo fino a spegnerlo. 15 Pulizia

15.1 Pulire la motosega

► Spegnere il motore e innestare il freno catena. ► Lasciare raffreddare la motosega. ► Pulire la motosega con un panno umido o un antiresina STIHL. ► Pulire le feritoie di ventilazione con un pen‐ nello.

0000-GXX-2939-A0 ► Girare le chiusure della cappottatura (1) di 1/4 di giro in senso antiorario. ► Togliere la cappottatura (2). ► Smontaggio del coperchio rocchetto catena. ► Pulire le alette del cilindro e la parte interna della cappottatura con un pennello, un panno umido o l’antiresina STIHL. ► Pulire la zona attorno al rocchetto catena con panno umido o antiresina STIHL. ► Applicare la cappottatura (2). ► Ruotare le chiusure della cappottatura (1) in senso orario fino a sentire un clic. Le chiusure della cappottatura (1) sono bloc‐ cate. ► Montare il coperchio rocchetto catena.

15.2 Pulizia della spranga di guida e

della catena della sega ► Spegnere il motore e innestare il freno catena. ► Smontare il limitatore della profondità di taglio. ► Smontare la spranga di guida e la catena della sega.

► Pulire il foro di entrata dell’olio (1), il canalino di ammissione olio (2) e la scanalatura (3) con un pennello, una spazzola morbida o l’antire‐ sina STIHL. ► Pulire la catena della sega con un pennello, una spazzola morbida o un antiresina STIHL. ► Montaggio della spranga di guida e della catena della sega. ► Montare il limitatore della profondità di taglio.

15.3 Pulire il filtro aria

Nel filtro dell’aria può accumularsi polvere molto fine. La polvere può intasare il filtro dell’aria e potrebbe non essere rimossa spazzolando o sbattendo il filtro. Il filtro dell’aria deve essere pulito con un detergente. ► Spegnere il motore e innestare il freno catena. 0000-GXX-2952-A0

► Girare le chiusure della cappottatura (1) di 1/4 di giro in senso antiorario. ► Togliere la cappottatura (2). ► Pulire la zona attorno al filtro dell’aria (3) con un panno umido o un pennello. ► Girare di 1/4 di giro in senso antiorario il filtro dell’aria (3). ► Togliere il filtro dell’aria (3). ► Sciacquare via la sporcizia grossolana sulla parte esterna del filtro dell’aria (3) sotto acqua corrente. ► Se il filtro dell’aria (3) è danneggiato: Inserire il filtro (3). 15 Pulizia italiano

0458-787-7521-B 81AVVERTENZA

■ Se i detergenti entrano in contatto con la pelle o gli occhi, possono irritarli. ► Attenersi alle Istruzioni d’uso del detergente ► Evitare di entrare in contatto con detergenti. ► In caso di contatto con la pelle: Lavare la parte interessata con abbondante acqua e sapone.

In caso di contatto con gli occhi: Sciacquare gli occhi per almeno 15 minuti con abbon‐ dante acqua e rivolgersi ad un medico.

► Premere il filtro dell’aria (3) a mano e ruotarlo in senso orario finché il filtro dell’aria (3) scatta in posizione. La scritta "STIHL" è orizzontale. ► Applicare la cappottatura (2). ► Ruotare le chiusure della cappottatura (1) in senso orario fino a sentire un clic. Le chiusure della cappottatura (1) sono bloc‐ cate.

15.4 Pulire la candela di accensione

► Spegnere il motore e innestare il freno catena. ► Lasciare raffreddare la motosega.

0000-GXX-3809-A0 ► Girare le chiusure della cappottatura (1) di 1/4 di giro in senso antiorario. ► Togliere la cappottatura (2). ► Estrarre il raccordo candela di accensione (3). ► Se l’area della candela di accensione è sporca: Pulire la zona attorno alla candela di accensione con un panno umido. ► Svitare la candela di accensione. ► Pulire la candela di accensione con un panno umido. ► Se la candela di accensione è corrosa: Sosti‐ tuire la candela di accensione. 0000-GXX-5806-A0

► Avvitare e stringere saldamente la candela di accensione. ► Applicare con forza il raccordo candela di accensione (3). ► Applicare la cappottatura (2). ► Girare le chiusure della cappottatura (1) di 1/4 di giro in senso orario. Le chiusure della cappottatura sono bloccate. 16 Manutenzione

16.1 Intervalli di manutenzione

Gli intervalli di manutenzione dipendono dalle condizioni ambientali e dalle condizioni di lavoro. STIHL raccomanda i seguenti intervalli di manu‐ tenzione: Freno catena ► Il freno catena va sottoposto a manutenzione da parte di un rivenditore STIHL regolarmente nei seguenti intervalli di tempo:

Impiego a tempo pieno: ogni tre mesi

Impiego a tempo parziale: ogni sei mesi

Impiego occasionale: ogni anno italiano 16 Manutenzione 82 0458-787-7521-BOgni 100 ore di esercizio ► Sostituire le candele. Ogni settimana ► Controllare il rocchetto. ► Controllare e sbavare la spranga di guida. ► Controllare e affilare la catena. Ogni mese ► Fare pulire il serbatoio dell’olio da un rivendi‐ tore STIHL. ► Fare lavare il serbatoio del carburante da un rivenditore specializzato STIHL. ► Fare lavare la succhieruola nel serbatoio del carburante da un rivenditore specializzato STIHL. Ogni anno ► Fare sostituire la succhieruola nel serbatoio del carburante da un rivenditore specializzato STIHL.

16.2 Sbavatura della spranga di

guida Sul bordo esterno della spranga di guida si può formare un'incrostazione. ► Rimuovere l'incrostazione con una lima patta o un allineatore per spranghe di guida STIHL. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

16.3 Affilatura della catena

Affilare la catena della sega è un'operazione che richiede molto esercizio. STIHL raccomanda di fare affilare le catene delle seghe da un rivenditore STIHL. AVVERTENZA ■ i denti della catena della sega sono affilati. L’utente può tagliarsi. ► Indossare guanti di lavoro in materiale resi‐ stente.

► Affilare i denti di taglio di destra (4) con una lima universale STIHL USG con le seguenti impostazioni:

Scala C: + 15° ► Affilare i denti di taglio di sinistra (1) con una lima universale STIHL USG con le seguenti impostazioni:

Scala C: - 15° ► Levigare il limitatore di profondità (2) e le maglie di unione (3) con una lima universale STIHL USG con le seguenti impostazioni:

Scala C: 0° 17 Riparazione

17.1 Riparare motosega, spranga di

guida e catena della sega L'utente non può effettuare autonomamente la riparazione della motosega, della spranga di guida e della catena della sega. ► Se la motosega, la spranga di guida o la catena della sega sono danneggiate: non usare la motosega, la spranga di guida o la catena della sega e rivolgersi ad un rivenditore STIHL. 18 Eliminazione dei guasti

18.1 Eliminazione dei guasti della motosega

La maggior parte dei guasti hanno le stesse cause. ► Eseguire le seguenti operazioni: ► Pulire il filtro aria. ► Pulire o sostituire la candela di accensione. ► Regolare il funzionamento invernale o estivo. ► Se persiste il malfunzionamento: Eseguire le operazioni illustrate sulla seguente tabella. 17 Riparazione italiano 0458-787-7521-B 83Anomalia Causa Rimedio Il motore non parte. Nel serbatoio non c’è un livello di carbu‐ rante sufficiente. ► Mescolare il carburante e rifornire la motosega. Il motore è ingolfato. ► Areare la camera di combustione. Il carburatore è troppo rovente. ► Lasciare raffreddare la motosega. Il carburatore è ghi‐ acciato. ► Lasciare riscaldare la motosega a +10 °C. Il motore funziona in modo irregolare al minimo. Il carburatore è ghi‐ acciato. ► Lasciare riscaldare la motosega a +10 °C. Il motore si spegne al minimo. Il carburatore è ghi‐ acciato. ► Lasciare riscaldare la motosega a +10 °C. Il motore non acce‐ lera bene. La catena della sega è eccessivamente tesa. ► Tendere la catena della sega correttamente. La lubrificazione della catena alimenta una quantità di olio per catene non suffici‐ ente. ► Aumentare la portata dell’olio. Il motore non raggi‐ unge il regime mass‐ imo. La motosega non ha raggiunto corretta‐ mente la temperatura ambiente. ► Calibrare la motosega. La catena della sega non scorre quando si accelera. l freno catena è inse‐ rito. ► Sbloccare il freno catena. La catena della sega è eccessivamente tesa. ► Tendere la catena della sega correttamente. La stella di rinvio della spranga di guida è bloccata. ► Pulire la stella di rinvio della spranga di guida con antiresina STIHL. Durante il lavoro si forma fumo oppure odore di bruciato. La catena della sega non è correttamente affilata. ► Affilare correttamente la catena della sega. Nel serbatoio il livello dell’olio per catena è insufficiente. ► Rabboccare l’olio per catena. La lubrificazione della catena alimenta una quantità di olio per catene non suffici‐ ente. ► Aumentare la portata dell’olio. La catena della sega è eccessivamente tesa. ► Tendere la catena della sega correttamente. La motosega non viene utilizzata cor‐ rettamente. ► Chiarirne l’uso ed esercitarsi.

18.2 Areare la camera di combu‐

stione ► Applicare il freno catena. italiano 18 Eliminazione dei guasti 84 0458-787-7521-B11

0000-GXX-3809-A0 ► Girare le chiusure della cappottatura (1) di 1/4 di giro in senso antiorario. ► Togliere la cappottatura (2). ► Estrarre il raccordo candela di accensione (3). ► Svitare la candela di accensione. ► Asciugare la candela di accensione. AVVERTENZA ■ Se con il raccordo candela di accensione tirato viene estratta l’impugnatura di avviamento, potrebbero finire scintille verso l'esterno. Le scintille possono provocare incendi ed esplo‐ sioni in ambienti facilmente infiammabili o esplosivi. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali.

Posizionare la leva di marcia-arresto in posizione e tenerla in posizione prima di tirare l’impugnatura di avviamento.

Mettere la leva di marcia-arresto in posi‐ zione e tenerla in posizione. ► Estrarre più volte l’impugnatura di avviamento e ricondurla indietro. La camera di combustione è aerata. ► Avvitare e stringere saldamente la candela di accensione. 0000-GXX-5806-A0

► Applicare con forza il raccordo candela di accensione (3). ► Applicare la cappottatura (2). ► Ruotare le chiusure della cappottatura (1) in senso orario fino a sentire un clic. Le chiusure della cappottatura sono bloccate. 19 Dati tecnici

Potenza secondo ISO 7293: 4,4 kW (6,0 CV)

Distanza tra gli elettrodi della candela di accensione: 0,5 mm

Peso con serbatoio del carburante vuoto, ser‐ batoio dell’olio vuoto, senza spranga di guida e senza catena della sega: 6,5 kg

Capacità massima del serbatoio del carbu‐ rante: 720 cm³ (0,72 l)

Capacità massima del serbatoio dell'olio: 340 cm³ (0,34 l)

19.2 Rocchetti e velocità della

catena Possono essere usate i seguenti rocchetti catena: a 7 denti per 3/8”

velocità massima della catena secondo ISO 11681: 28,9 m/s

velocità catena alla massima potenza: 21,7 m/s

19.3 Profondità minima della scana‐

latura delle spranghe di guida La profondità minima della scanalatura dipende dal passo della spranga di guida.

19.4 Valori acustici e vibratori

Livello di pressione acustica L peq misurato secondo ISO 22868: 108 dB(A). Il valore K per il livello di pressione acustica è di 2 dB(A).

Livello di potenza acustica L

misurato secondo ISO 22868: 119 dB(A). Il valore K per il livello di potenza acustica è di 2 dB(A).

Valore vibratorio a hv,eq misurato secondo ISO 22867:

Manico tubolare: 3,3 m/s². Il valore vibrato‐ rio K è di 2 m/s².

Impugnatura di comando: 2,7 m/s². Il valore K per il valore vibratorio è di 2 m/s². Per informazioni sull’osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, consultare www.stihl.com/vib. 19 Dati tecnici italiano

0458-787-7521-B 8519.5 REACH

REACH indica una direttiva CE per la registra‐ zione, la classificazione e l’omologazione dei prodotti chimici. Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.

19.6 Valore delle emissioni dei gas

di scarico Il valore CO

misurato nella procedura di omolo‐ gazione del tipo UE è riportato all’indirizzo www.stihl.com/co2 nei dati tecnici specifici per il prodotto. Il valore di CO

misurato è stato calcolato su un motore rappresentativo secondo una procedura di collaudo standardizzata a condizioni di labora‐ torio e non rappresenta alcuna garanzia esplicita o implicita in merito alle prestazioni di un deter‐ minato motore. Con l’uso conforme descritto nelle presenti istru‐ zioni per l’uso e la manutenzione, vengono sod‐ disfatti i requisiti in vigore per le emissioni dei gas di scarico. In caso di alterazioni al motore decade l’autorizzazione all’esercizio. 20 Combinazioni di spranghe di guida e catene della sega

20.1 Motosega STIHL MS 462 C-

M R Possono essere applicate le seguenti spranghe di guida e catene della sega: Spranga di guida: Rollomatic Super

passo della scanalatura: 1,6 mm

numero di denti della stella di rinvio: 11 Catena della sega: 36 RDR (modello 3944)

spessore maglie di guida: 1,6 mm

numero delle maglie di guida: 72 La lunghezza di taglio di una spranga di guida dipende dalla motosega usata e dalla catena della sega. La lunghezza di taglio effettiva di una spranga di guida può essere inferiore alla lun‐ ghezza indicata. 21 Ricambi e accessori

21.1 Ricambi e accessori

Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL. STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL. I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti. I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL. 22 Smaltimento

22.1 Smaltimento della motosega

Le informazioni sullo smaltimento sono disponi‐ bili presso i rivenditori STIHL. ► Smaltire motosega, spranga di guida, catena della sega, carburante, benzina, olio per motore a due tempi, accessori e imballaggio a norma e in modo ecologico. 23 Dichiarazione di conformità

462 C‑M R ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Germania dichiara sotto la propria esclusiva responsabilità che

Tipo di costruzione: Motosega

Marchio di fabbrica: STIHL

N. di identificazione serie: 1142

Cilindrata: 72,2 cm³ corrisponde alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE, 2014/30/UE e 2000/14/CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN ISO 11681‑1, EN 55012 ed EN 61000‑6‑1. Il controllo CE del campione di costruzione secondo la norma 2006/42/CE articolo 12.3 (b) è stato eseguito presso DPLF, Deutsche Prüf- und italiano 20 Combinazioni di spranghe di guida e catene della sega 86 0458-787-7521-BZertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363), Spremberger Straße 1, 64823 Groß‑Umstadt, Germania

Numero di certificazione: K‑EG‑2016/7987 Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la proce‐ dura prevista dalla Direttiva 2000/14/CE, Alle‐ gato V, con l’applicazione della norma ISO 9207.

Livello di potenza acustica misurato: 119 dB(A)

Livello di potenza acustica garantito: 121 dB(A) La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG Produktzulas‐ sung. L'anno di costruzione e il numero di matricola sono indicati sulla motosega. Waiblingen, 03.02.2020 ANDREAS STIHL AG & Co. KG p.p. Dr. Jürgen Hoffmann, responsabile dati e dispo‐ sizioni sul prodotto e omologazione 23 Dichiarazione di conformità UE italiano 0458-787-7521-B 87www.stihl.com *04587877521B* *04587877521B* 0458-787-7521-B 0458-787-7521-B
