Finden Sie kostenlos die Bedienungsanleitung des Geräts MS 462 CM R STIHL als PDF.
| Produkttyp | Kraftbetriebene Kettensäge für Rettungs- und Schnelleinsätze |
| Marke | STIHL |
| Modell | MS 462 CM R |
| Hubraum | 72,2 cm³ |
| Leistung (ISO 7293) | 4,4 kW (6,0 PS) |
| Leerlaufdrehzahl (ISO 11681) | 2800 ± 50 U/min |
| Gewicht (ohne Führungsschiene und Kette, leere Tanks) | 6,5 kg |
| Kraftstofftankinhalt | 720 cm³ (0,72 L) |
| Öltankinhalt | 340 cm³ (0,34 L) |
| Kompatible Führungsschiene | Rollomatic Super, Teilung 3/8", Nutbreite 1,6 mm, Länge 50 cm, Umlenkstern 11 Zähne |
| Kompatible Sägekette | 36 RDR (Typ 3944), Teilung 3/8", Treibgliedstärke 1,6 mm, 72 Treibglieder |
| Zündkerze | NGK CMR6H von STIHL, Elektrodenabstand 0,5 mm |
| Kettenbremse | Trägheitsbremse, automatische oder manuelle Auslösung |
| Dekompressionsventil | Ja, erleichtert den Start |
| Saisonale Einstellung | Sommer-/Winterschieber zur Vermeidung von Vergaservereisung |
| Einstellbare Ölmenge | Ja, Einstellschraube mit Anschlag für zusätzliche Erhöhung |
| Schalldruckpegel | 108 dB(A) (K=2 dB(A)) |
| Schallleistungspegel | 119 dB(A) (K=2 dB(A)), garantiert 121 dB(A) |
| Vibrationen (Rohrgriff/Bedienungsgriff) | 3,3 / 2,7 m/s² (K=2 m/s²) |
| Kraftstoff | Gemisch aus Benzin/2-Takt-Öl 50:1 (STIHL MotoMix empfohlen) |
| Kettenöl | STIHL Haftkettenöl |
| Wartung | Reinigung Luftfilter, Zündkerze, Führungsschiene; Kettenschärfung; Wartung Kettenbremse durch Fachhändler |
| Ersatzteile | Ausschließlich Original STIHL Ersatz- und Zubehörteile verwenden |
| Reparierbarkeit | Reparaturen müssen von einer STIHL Fachwerkstatt durchgeführt werden |
Häufig gestellte Fragen - MS 462 CM R STIHL
Benutzerfragen zu MS 462 CM R STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Säge kostenlos im PDF-Format! Finden Sie Ihr Handbuch MS 462 CM R - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MS 462 CM R von der Marke STIHL.
BEDIENUNGSANLEITUNG MS 462 CM R STIHL

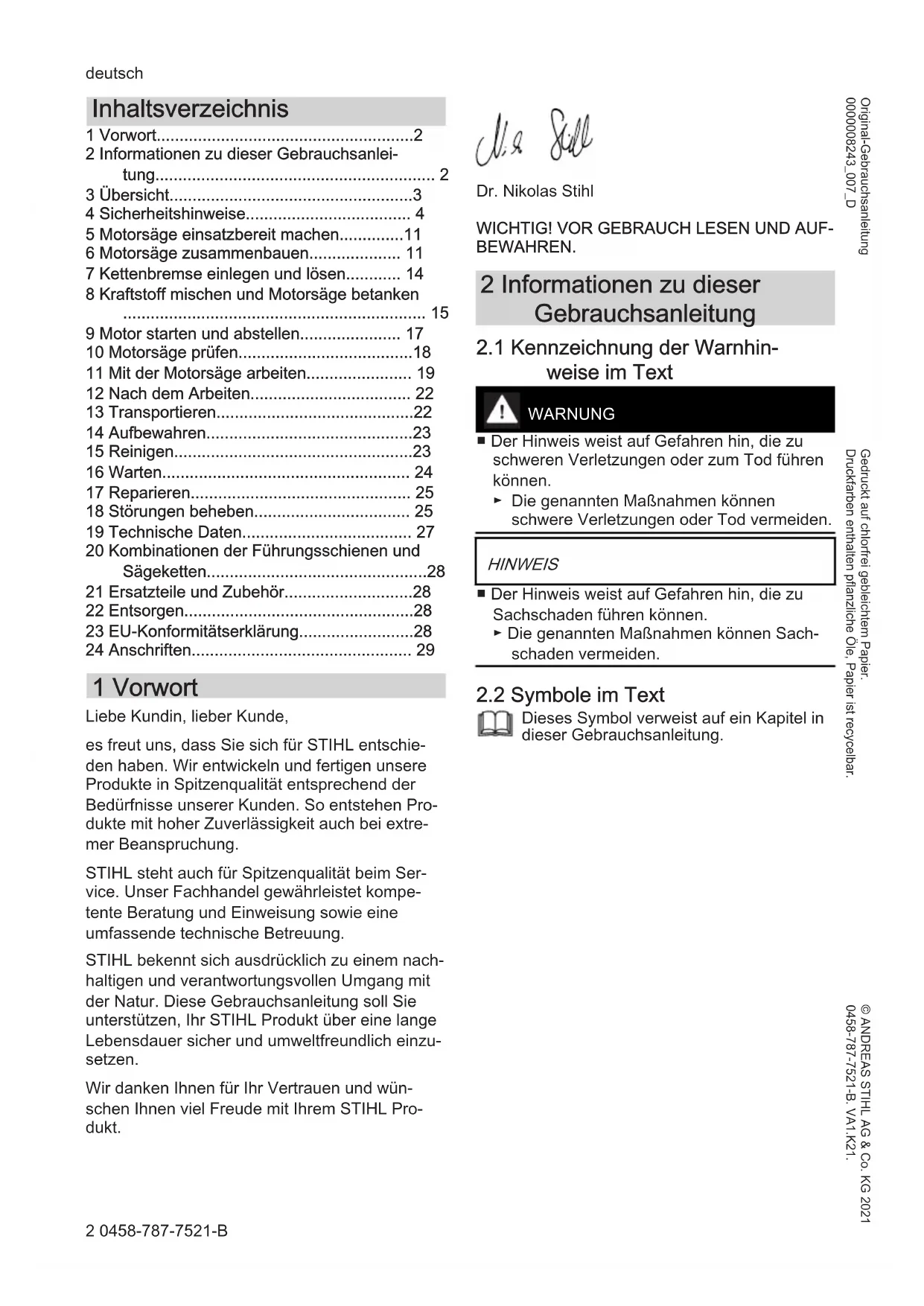

2 - 29 Gebrauchsanleitung
1 Vorwort....2
2 Informationen zu dieser Gebrauchsanleitung.... 2
3 Übersicht....3
4 Sicherheitshinweise.... 4
5 Motorsäge einsatzbereit machen......11
6 Motorsäge zusammenbauen.... 11
7 Kettenbremse einlegen und lösen...... 14
8 Kraftstoff mischen und Motorsäge betanken 15
9 Motor starten und abstellen.... 17
10 Motorsäge prüfen....18
11 Mit der Motorsäge arbeiten.... 19
12 Nach dem Arbeiten.... 22
13 Transportieren....22
14 Aufbewahren....23
15 Reinigen....23
16 Warten.... 24
17 Reparieren.... 25
18 Störungen beheben.... 25
19 Technische Daten.... 27
20 Kombinationen der Führungsschienen und Sägeketten....28
21 Ersatzteile und Zubehör......28
22 Entsorgen....28
23 EU-Konformitätserklärung......28
24 Anschriften.... 29
1 Vorwort
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlässigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
STIHL bekennt sich ausdrücklich zu einem nachhaltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine lange Lebensdauer sicher und umweltfreundlich einzusetzen.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUF-BEWAHREN.
2 Informationen zu dieser Gebrauchsanleitung
2.1 Kennzeichnung der Warnhinweise im Text
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen können.
▶ Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.
▶ Die genannten Maßnahmen können Sachschaden vermeiden.
2.2 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.
3 Übersicht deutsch
3 Übersicht
3.1 Motorsäge
1 Werkzeughalter
Der Werkzeughalter nimmt den Kombischlüssel auf.
2 Vorderer Handschutz
Der vordere Handschutz schützt die linke Hand vor Kontakt mit der Sägekette, dient zum Einlegen der Kettenbremse und löst bei einem Rückschlag die Kettenbremse automatisch aus.
3 Schalldämpfer
Der Schalldämpfer vermindert die Schallemission der Motorsäge.
4 Führungsschiene
Die Führungsschiene führt die Sägekette.
5 Sägekette
Die Sägekette schneidet das Holz.
6 Kettenfänger
Der Kettenfänger fängt eine abgeworfene oder gerissene Sägekette auf.
7 Spannschraube
Die Spannschraube dient zum Einstellen der Kettenspannung.
8 Kettenrad
Das Kettenrad treibt die Sägekette an.
9 Kettenraddeckel
Der Kettenraddeckel deckt das Kettenrad ab und befestigt die Führungsschiene an der Motorsäge.
10 Muttern
Die Muttern befestigen den Kettenraddeckel an der Motorsäge.
11 Krallenanschlag
Der Krallenanschlag stützt während der Arbeit die Motorsäge am Holz ab.
12 Haube
Die Haube deckt den Motor ab.
13 Haubenverschluss
Der Haubenverschluss befestigt die Haube an der Motorsäge.
14 Griffrohr
Das Griffrohr dient zum Halten, Führen und Tragen der Motorsäge.
15 Dekompressionsventil
Das Dekompressionsventil erleichtert das Starten des Motors.
16 Zündkerze
Die Zündkerze entzündet das Kraftstoff-Luft-Gemisch im Motor.
17 Schieber
Der Schieber dient zum Einstellen des Sommerbetriebs oder des Winterbetriebs.
18 Zündkerzenstecker
Der Zündkerzenstecker verbindet die Zündleitung mit der Zündkerze.
19 Luftfilter
Der Luftfilter filtert die vom Motor angesaugte Luft.
20 Gashebelsperre
Die Gashebelsperre dient zum Entsperren des Gashebels.
21 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Halten und Führen der Motorsäge.
22 Hinterer Handschutz
Der hintere Handschutz schützt die rechte Hand vor Kontakt mit einer abgeworfenen oder gerissenen Sägekette.
23 Gashebel
Der Gashebel dient zum Beschleunigen des Motors.
24 Kombihebel
Der Kombihebel dient zum Einstellen für das Starten, zum Betrieb und zum Abstellen des Motors.
25 Kraftstofftank-Verschluss
Der Kraftstofftank-Verschluss verschließt den Kraftstofftank.
26 Anwerfgriff
Der Anwerfgriff dient zum Starten des Motors.
27 Ölpumpen-Einstellschraube
Die Ölpumpen-Einstellschraube dient zum Einstellen der Fördermenge des Sägeketten-Haftöls.
28 Anschlag
Der Anschlag begrenzt die Ölpumpen-Einstellschraube.
29 Öltank-Verschluss
Der Öltank-Verschluss verschließt den Öltank.
30 Schnellspanner
Der Schnellspanner dient zum Einstellen des Schnitttiefenbegrenzers.
31 Schnitttiefenbegrenzer
Der Schnitttiefenbegrenzer begrenzt die Eindringtiefe der Führungsschiene.
# Maschinennummer
3.2 Symbole
Die Symbole können auf der Motorsäge sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den Kraftstofftank.
Dieses Symbol kennzeichnet den Öltank für Sägeketten-Haftöl.
In diese Richtung wird die Kettenbremse eingelegt oder gelöst.
Dieses Symbol gibt die Laufrichtung der Sägekette an.
Dieses Symbol kennzeichnet die Ölpumpen-Einstellschraube und die Fördermenge des Sägeketten-Haftöls.
Drehrichtung um die Sägekette zu spannen
In dieser Position ist der Schieber auf Winterbetrieb.
In dieser Position ist der Schieber auf Sommerbetrieb.
Dieses Symbol kennzeichnet das Dekompressionsventil.
In diese Richtung wird der Kombihebel gestellt, um den Motor abzustellen.
In diese Position wird der Kombihebel gestellt, um den Motor abzustellen.
In dieser Position des Kombihebels wird der Motor betrieben.
In dieser Position des Kombihebels wird der Motor gestartet.
Garantierter Schalleistungspegel nach LWA Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf der Motorsäge bedeuten Folgendes:
Sicherheitshinweise und deren Maßnahmen beachten.
Gebrauchsanleitung lesen, verstehen und aufbewahren.
Schutzbrille, Gehörschutz und Schutzhelm tragen.
Sicherheitshinweise zum Rückschlag und deren Maßnahmen beachten.
4.2 Bestimmungsgemäße Verwendung
Die Motorsäge STIHL MS 462 C-M R dient zum Sägen bei Rettungseinsätzen. Mit der Motorsäge MS 462 C-M R können folgenden Materialien und Gegenstände gesägt werden:
- Blechverschalungen
– Stahlblech bis 0,8 mm Dicke
– Kupferblech bis 1,5 mm Dicke
– Aluminiumblech bis 1,5 mm Dicke - Alu-Rolltore
- Panzerglas
- ICE-Fensterglas
- Drahtglas
- Dachpappe
- Bitumenpappe
– Holzkonstruktionen - Isolationsmaterial
– Leichtbau-Hallenwände
– Leichtmauerwerk
⚠️ WARNING
■ Falls die Motorsäge nicht bestimmungsgemäß verwendet wird, können Personen schwer verletzt oder getötet werden und Sachschaden kann entstehen.
▶ Motorsäge so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.
4.3 Anforderungen an den Benutzer
⚠️ WARNING
■ Benutzer, die nicht für Rettungseinsätze mit einer Motorsäge ausgebildet sind, können Gefahren nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen können schwer verletzt oder getötet werden.
- Gebrauchsanleitung lesen, verstehen und aufbewahren.
▶ Falls die Motorsäge an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.
- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:
– Der Benutzer ist ausgeruht.
- Der Benutzer ist für Rettungseinsätze mit einer Motorsäge ausgebildet.
- Der Benutzer ist körperlich, sensorisch und geistig fähig, die Motorsäge zu bedienen und damit zu arbeiten.
- Der Benutzer kann die Gefahren der Motorsäge erkennen und einschätzen.
- Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
- Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
■ Die Zündanlage der Motorsäge erzeugt ein elektromagnetisches Feld. Das elektromagnetische Feld kann Herzschrittmacher beeinflussen. Der Benutzer kann schwer verletzt oder getötet werden.
▶ Falls der Benutzer einen Herzschrittmacher trägt: Sicherstellen, dass der Herzschrittmacher nicht beeinflusst wird.
4.4 Bekleidung und Ausstattung
⚠️ WARNING
■ Während der Arbeit können lange Haare in die Motorsäge hineingezogen werden. Der Benutzer kann schwer verletzt werden.
▶ Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden.
■ Während der Arbeit können Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.
▶ Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.
▶ Einen Gesichtsschutz tragen.
- Ein langärmliges, eng anliegendes Oberteil tragen.
■ Während der Arbeit entsteht Lärm. Lärm kann das Gehör schädigen.
▶ Einen Gehörschutz tragen.
■ Herabfallende Gegenstände können zu Kopfverletzungen führen.
▶ Falls während der Arbeit Gegenstände herabfallen können: Einen Schutzhelm tragen.
■ Während der Arbeit kann Staub aufgewirbelt werden und Dunst entstehen. Eingeatmeter Staub und Dunst kann die Gesundheit schädigen und allergische Reaktionen auslösen.
▶ Eine Staubschutzmaske oder einen Atemschutz tragen.
■ Ungeeignete Bekleidung kann sich in Gegenständen und in der Motorsäge verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.
- Eng anliegende Bekleidung tragen.
▶ Schals und Schmuck ablegen.
■ Während der Arbeit kann der Benutzer in Kontakt mit der umlaufenden Sägekette kommen. Der Benutzer kann schwer verletzt werden.
▶ Eine lange Hose mit Schnittschutz tragen.
■ Während der Arbeit kann sich der Benutzer an scharfen Gegenständen schneiden. Während der Reinigung oder Wartung kann der Benutzer in Kontakt mit der Sägekette kommen. Der Benutzer kann verletzt werden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
■ Falls der Benutzer ungeeignetes Schuhwerk trägt, kann er ausrutschen. Falls der Benutzer in Kontakt mit der umlaufenden Sägekette kommt, kann er sich schneiden. Der Benutzer kann verletzt werden.
- Motorsägen-Stiefel mit Schnittschutz tragen.
4.5 Arbeitsbereich und Umgebung
⚠️ WARNING
■ Unbeteiligte Personen, Kinder und Tiere können die Gefahren der Motorsäge und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.
- Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fernhalten.
▶ Motorsäge nicht unbeaufsichtigt lassen.
▶ Sicherstellen, dass Kinder nicht mit der Motorsäge spielen können.
■ Wenn der Motor läuft, strömen heiße Abgase aus dem Schalldämpfer. Weiße Abgase können leicht entflammbare Materialien entzünden und Brände auslösen.
- Abgasstrahl von leicht entflammbaren Materialien fernhalten.
4.6 Sicherheitsgerechter Zustand
4.6.1 Motorsäge
Die Motorsäge ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Die Motorsäge ist unbeschädigt.
– Es tritt kein Kraftstoff aus der Motorsäge aus.
- Der Kraftstofftank-Verschluss und der Öltank-Verschluss sind verschlossen.
– Die Motorsäge ist sauber.
- Der Kettenfänger ist angebaut und unbeschädigt.
– Die Kettenbremse funktioniert.
– Die Bedienungselemente funktionieren und sind unverändert.
– Die Kettenschmierung funktioniert.
- Die Einlaufspuren am Kettenrad sind nicht tiefer als 0,5 mm.
– Eine in dieser Gebrauchsanleitung angegebene Kombination aus Führungsschiene und Sägekette ist angebaut.
- Die Führungsschiene und Sägekette sind richtig angebaut.
- Der Schnitttiefenbegrenzer ist richtig angebaut und unbeschädigt.
– Die Sägekette ist richtig gespannt.
- Original STIHL Zubehör für diese Motorsäge ist angebaut.
– Das Zubehör ist richtig angebaut.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren, Sicherheitseinrichtungen außer Kraft gesetzt werden und Kraftstoff austreten. Personen können schwer verletzt oder getötet werden.
- Mit einer unbeschädigten Motorsäge arbeiten.
▶ Falls Kraftstoff aus der Motorsäge austritt: Nicht mit der Motorsäge arbeiten und einen STIHL Fachhändler aufsuchen.
- Kraftstofftank-Verschluss und Öltank-Verschluss schließen.
▶ Falls die Motorsäge verschmutzt ist: Motorsäge reinigen.
- Mit einem angebauten und unbeschädigten Kettenfänger arbeiten.
▶ Motorsäge nicht verändern. Ausnahme: Anbau einer in dieser Gebrauchsanleitung angegebenen Kombination aus Führungsschiene und Sägekette und Anbau des Schnitttiefenbegrenzers.
▶ Falls die Bedienungselemente nicht funktionieren: Nicht mit der Motorsäge arbeiten.
▶ Original STIHL Zubehör für diese Motorsäge anbauen.
▶ Führungsschiene und Sägekette so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Schnitttiefenbegrenzer so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörs beschrieben ist.
▶ Gegenstände nicht in die Öffnungen der Motorsäge stecken.
- Abgenutzte oder beschädigte Hinweisschilder ersetzen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.6.2 Führungsschiene
Die Führungsschiene ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Die Führungsschiene ist unbeschädigt.
– Die Führungsschiene ist nicht verformt.
- Die Nut ist so tief wie oder tiefer als die Mindestnuttiefe, 19.3.
– Die Stege der Nut sind gratfrei.
4 Sicherheitshinweise deutsch
– Die Nut ist nicht verengt oder gespreizt.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand kann die Führungsschiene die Sägekette nicht mehr richtig führen. Die umlaufende Sägekette kann von der Führungsschiene springen. Personen können schwer verletzt oder getötet werden.
- Mit einer unbeschädigten Führungsschiene arbeiten.
▶ Falls die Tiefe der Nut kleiner als die Mindestnuttiefe ist: Führungsschiene ersetzen.
▶ Führungsschiene wöchentlich entgraten.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.6.3 Sägekette
Die Sägekette ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
– Die Sägekette ist unbeschädigt.
– Die Sägekette ist richtig geschärft.
– Die Verschleißmarkierungen an den Schneidezähnen sind sichtbar.
⚠️ WARNING
In einem nicht sicherheitsgerechten Zustand können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Mit einer unbeschädigten Sägekette arbeiten.
▶ Sägekette richtig schärfen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
4.7 Kraftstoff und Tanken
⚠️ WARNING
Der für diese Motorsäge verwendete Kraftstoff besteht aus einem Gemisch aus Benzin und Zweitakt-Motoröl. Kraftstoff und Benzin sind hochentzündlich. Falls Kraftstoff oder Benzin in Kontakt mit offenem Feuer oder heißen Gegenständen kommen, können der Kraftstoff oder das Benzin Brände oder Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Kraftstoff und Benzin vor Hitze und Feuer schützen.
- Kraftstoff und Benzin nicht verschütten.
▶ Falls Kraftstoff verschüttet wurde: Kraftstoff mit einem Tuch aufwischen und Motor erst
versuchen zu starten, wenn alle Teile der Motorsäge trocken sind.
▶ Nicht rauchen.
▶ In der Nähe von Feuer nicht tanken.
▶ Vor dem Tanken Motor abstellen und abkühlen lassen.
▶ Motor mindestens 3 m vom Ort des Tankens entfernt starten.
■ Eingeatmete Kraftstoffdämpfe und Benzindämpfe können Personen vergiften.
- Kraftstoffdämpfe und Benzindämpfe nicht einatmen.
▶ An einem gut belüfteten Ort tanken.
Während der Arbeit oder in sehr warmer Umgebung erwärmt sich die Motorsäge. Abhängig von der Art des Kraftstoffs, der Höhe, der Umgebungstemperatur und der Temperatur der Motorsäge dehnt sich der Kraftstoff aus und im Kraftstofftank kann Überdruck entstehen. Wenn der Kraftstofftank-Verschluss geöffnet wird, kann Kraftstoff heraus-spritzen und sich entzünden. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.
▶ Motorsäge abkühlen lassen bevor der Kraftstofftank-Verschluss geöffnet wird.
- Kraftstofftank-Verschluss langsam und nicht in einem Zug öffnen.
■ Kleidung, die in Kontakt mit Kraftstoff oder Benzin kommt, ist leichter entzündlich. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
▶ Falls Kleidung in Kontakt mit Kraftstoff oder Benzin kommt: Kleidung wechseln.
■ Kraftstoff, Benzin und Zweitakt-Motoröl können die Umwelt gefährden.
- Kraftstoff, Benzin und Zweitakt-Motoröl nicht verschütten.
Kraftstoff, Benzin und Zweitakt-Motoröl vorschriftsmäßig und umweltfreundlich entsorgen.
■ Falls Kraftstoff, Benzin oder Zweitakt-Motoröl in Kontakt mit der Haut oder den Augen kommen, können die Haut oder die Augen gereizt werden.
- Kontakt mit Kraftstoff, Benzin und Zweitakt-Motoröl vermeiden.
▶ Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
▶ Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.
■ Die Zündanlage der Motorsäge erzeugt Funken. Funken können nach außen treten und in leicht brennbarer oder explosiver Umgebung
Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
- Zündkerzen verwenden, die in dieser Gebrauchsanleitung beschrieben sind.
- Zündkerze eindrehen und fest anziehen.
- Zündkerzenstecker fest aufdrücken.
■ Falls die Motorsäge mit einem Kraftstoff betankt wird, der aus ungeeignetem Benzin oder ungeeignetem Zweitakt-Motoröl gemischt wurde oder der ein falsches Mischungsverhältnis von Benzin und Zweitakt-Motoröl aufweist, kann die Motorsäge beschädigt werden.
- Kraftstoff so mischen, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Wird Kraftstoff längere Zeit gelagert, kann sich das Gemisch aus Benzin und Zweitakt-Motoröl entmischen. Falls die Motorsäge mit entmischtem Kraftstoff betankt wird, kann die Motorsäge beschädigt werden.
- Bevor die Motorsäge betankt wird: Kraftstoff durchmischen.
- Gemisch aus Benzin und Zweitakt-Motoröl verwenden, das nicht älter als 30 Tage (STIHL MotoMix: 2 Jahre) ist.
4.8 Sägen
⚠️ WARNING
■ Falls außerhalb des Arbeitsbereichs keine Personen in Rufweite sind, kann im Notfall keine Hilfe geleistet werden.
- Sicherstellen, dass Personen außerhalb des Arbeitsbereichs in Rufweite sind.
■ Falls der Benutzer den Motor nicht richtig startet, kann der Benutzer die Kontrolle über die Motorsäge verlieren. Der Benutzer kann schwer verletzt werden.
▶ Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Falls die Sägekette den Boden oder Gegenstände berührt: Motor nicht starten.
■ Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann die Kontrolle über die Motorsäge verlieren, stolpern, fallen und schwer verletzt werden.
▶ Ruhig und überlegt arbeiten.
▶ Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit der Motorsäge arbeiten.
▶ Motorsäge alleine bedienen.
- Nicht über Schulterhöhe arbeiten.
▶ Auf Hindernisse achten.
▶ Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe
gearbeitet werden muss: Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.
▶ Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlegen.
■ Wenn der Motor läuft, werden Abgase erzeugt. Eingeatmete Abgase können Personen vergiften.
▶ Abgase nicht einatmen.
▶ An einem gut belüfteten Ort mit der Motorsäge arbeiten.
▶ Falls Übelkeit, Kopfschmerzen, Sehstörungen, Hörstörungen oder Schwindel auftreten: Arbeit beenden und einen Arzt aufsuchen.
■ Wenn der Benutzer einen Gehörschutz trägt und der Motor läuft, kann der Benutzer Geräusche eingeschränkt wahrnehmen und einschätzen.
▶ Ruhig und überlegt arbeiten.
■ Falls mit der Motorsäge gearbeitet wird und der Kombihebel in der Position ▲ steht, kann der Benutzer nicht kontrolliert mit der Motorsäge arbeiten. Der Benutzer kann schwer verletzt werden.
▶ Kombihebel in die Position I stellen.
▶ Motor so starten, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Falls mit eingelegter Kettenbremse Gas gegeben wird, kann die Kettenbremse beschädigt werden.
▶ Vor dem Sägen die Kettenbremse lösen.
■ Die umlaufende Sägekette kann den Benutzer schneiden. Der Benutzer kann schwer verletzt werden.
▶ Umlaufende Sägekette nicht berühren.
▶ Falls die Sägekette durch einen Gegenstand blockiert ist: Motor abstellen und Kettenbremse einlegen. Erst dann den Gegenstand beseitigen.
■ Die umlaufende Sägekette wird warm und dehnt sich aus. Falls die Sägekette nicht ausreichend geschmiert und nachgespannt wird, kann die Sägekette von der Führungsschiene springen oder reißen. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Sägeketten-Haftöl verwenden.
▶ Während der Arbeit Spannung der Sägekette regelmäßig prüfen. Falls die Spannung der Sägekette zu gering ist: Sägekette spannen.
■ Falls sich die Motorsäge während der Arbeit verändert oder sich ungewohnt verhält, kann die Motorsäge in einem nicht sicherheitsgerechten Zustand sein. Personen können
4 Sicherheitshinweise deutsch
schwer verletzt werden und Sachschaden kann entstehen.
- Arbeit beenden und einen STIHL Fachhändler aufsuchen.
■ Während der Arbeit können Vibrationen durch die Motorsäge entstehen.
▶ Handschuhe tragen.
▶ Arbeitspausen machen.
▶ Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.
■ Falls die umlaufende Sägekette auf einen harten Gegenstand trifft, können Funken entstehen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen. - Nicht in einer leicht brennbaren Umgebung arbeiten.
■ Wenn der Gashebel losgelassen wird, läuft die Sägekette noch kurze Zeit weiter. Die sich bewegende Sägekette kann Personen schneiden. Personen können schwer verletzt werden.
▶ Warten, bis die Sägekette nicht mehr läuft.
⚠️ WARNING
■ Falls unter Spannung stehende Gegenstände gesägt werden, kann die Führungsschiene eingeklemmt werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt werden.
- Zuerst einen Entlastungsschnitt in die Druckseite (1) sägen, dann einen Trennschnitt in die Zugseite (2) sägen.
4.9 Reaktionskräfte
4.9.1 Rückschlag
Ein Rückschlag kann durch folgende Ursachen entstehen:
– Die umlaufende Sägekette trifft im Bereich um das obere Viertel der Spitze der Führungsschiene auf einen harten Gegenstand und wird schnell abgebremst.
– Die umlaufende Sägekette ist an der Spitze der Führungsschiene eingeklemmt.
Die Kettenbremse kann einen Rückschlag nicht verhindern.
WARNING
■ Falls ein Rückschlag entsteht, kann die Motorsäge in Richtung des Benutzers hochgeschleudert werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden.
▶ Motorsäge mit beiden Händen festhalten.
- Körper aus dem verlängerten Schwenkbereich der Motorsäge fernhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Nicht mit dem Bereich um das obere Viertel der Spitze der Führungsschiene arbeiten.
▶ Mit einer richtig geschärften und richtig gespannten Sägekette arbeiten.
▶ Eine rückschlagreduzierte Sägekette verwenden.
▶ Eine Führungsschiene mit einem kleinen Schienenkopf verwenden.
▶ Mit Vollgas sägen.
■ Bei einem Rettungseinsatz kann es erforderlich sein, dass mit der Spitze der Führungs-
schiene gearbeitet wird. Falls mit der Spitze der Führungsschiene gearbeitet wird, ist die Gefahr eines Rückschlags größer. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden.
- Sicherstellen, dass der Benutzer für Rettungseinsätze mit einer Motorsäge ausgebildet ist.
4.9.2 Hineinziehen
Wenn mit der Unterseite der Führungsschiene gearbeitet wird, wird die Motorsäge weg vom Benutzer gezogen.
⚠️ WARNING
■ Falls die umlaufende Sägekette auf einen harten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark vom Benutzer weg gezogen werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden.
▶ Motorsäge mit beiden Händen festhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Die Führungsschiene im Schnitt gerade führen.
- Krallenanschlag richtig ansetzen.
▶ Mit Vollgas sägen.
4.9.3 Rückstoß
Wenn mit der Oberseite der Führungsschiene gearbeitet wird, wird die Motorsäge in Richtung des Benutzers gestoßen.
⚠️ WARNING
■ Falls die umlaufende Sägekette auf einen harten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark zum Benutzer hin gestoßen werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getötet werden.
▶ Motorsäge mit beiden Händen festhalten.
▶ So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Die Führungsschiene im Schnitt gerade führen.
▶ Mit Vollgas sägen.
4.10 Transportieren
⚠️ WARNING
■ Während des Transports kann die Motorsäge umkippen oder sich bewegen. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Motor abstellen.
▶ Kettenbremse einlegen.
▶ Schnitttiefenbegrenzer so einstellen, dass er die gesamte Führungsschiene abdeckt.
▶ Motorsäge mit Spanngurten, Riemen oder einem Netz so sichern, dass sie nicht umkippen und sich nicht bewegen kann.
■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Der Benutzer kann sich verbrennen.
▶ Motorsäge mit der rechten Hand so am Griffrohr tragen, dass die Führungsschiene nach hinten zeigt.
4.11 Aufbewahren
⚠️ WARNING
■ Kinder können die Gefahren der Motorsäge nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.
▶ Motor abstellen.
▶ Kettenbremse einlegen.
5 Motorsäge einsatzbereit machen deutsch
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungsschiene abdeckt.
- Motorsäge außerhalb der Reichweite von Kindern aufbewahren.
■ Die elektrischen Kontakte an der Motorsäge und metallische Bauteile können durch Feuchtigkeit korrodieren. Die Motorsäge kann beschädigt werden.
- Motorsäge sauber und trocken aufbewahren.
4.12 Reinigen, Warten und Reparieren
⚠️ WARNING
■ Falls während der Reinigung, Wartung oder Reparatur der Motor läuft, kann die Sägekette unbeabsichtigt anlaufen. Personen können schwer verletzt werden und Sachschaden kann entstehen.
▶ Motor abstellen.
▶ Kettenbremse einlegen.
■ Nachdem der Motor gelaufen ist, können der Schalldämpfer und der Motor heiß sein. Personen können sich verbrennen.
- Warten, bis der Schalldämpfer und der Motor abgekühlt sind.
■ Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenständen können die Motorsäge, Führungsschiene und Sägekette beschädigen. Falls die Motorsäge, die Führungsschiene oder die Sägekette nicht richtig gereinigt werden, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.
▶ Motorsäge, Führungsschiene und Sägekette so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Falls die Motorsäge vom Benutzer gewartet oder repariert wird, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getötet werden.
- Motorsäge nicht selbst warten oder reparieren.
▶ Falls die Motorsäge gewartet oder repariert werden muss: Einen STIHL Fachhändler aufsuchen.
■ Falls die Führungsschiene und die Sägekette nicht so gewartet oder repariert werden, wie es in dieser Gebrauchsanleitung beschrieben
ist, können Bauteile nicht mehr richtig funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.
▶ Führungsschiene und Sägekette so warten oder reparieren, wie es in dieser Gebrauchsanleitung beschrieben ist.
■ Während der Reinigung oder Wartung der Sägekette kann der Benutzer sich an scharfen Schneidezähnen schneiden. Der Benutzer kann verletzt werden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
5 Motorsäge einsatzbereit machen
5.1 Motorsäge einsatzbereit machen
Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:
- Sicherstellen, dass sich folgende Bauteile im sicherheitsgerechten Zustand befinden:
- Motorsäge, 4.6.1.
- Führungsschiene, 4.6.2.
- Sägekette, 14.6.3.
▶ Motorsäge reinigen, 15.1.
▶ Führungsschiene und Sägekette anbauen, 6.1.1.
▶ Schnitttiefenbegrenzer anbauen, 16.2.1.
▶ Sägekette spannen, 6.3.
▶ Sägeketten-Haftöl einfüllen, 6.4.
▶ Kettenbremse prüfen, 10.4.
▶ Motorsäge betanken, 08.2.
▶ Bedienungselemente prüfen, 10.5.
▶ Kettenschmierung prüfen, 10.6.
▶ Schnitttiefenbegrenzer einstellen, 11.5.
▶ Falls die Schritte nicht durchgeführt werden können: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
6 Motorsäge zusammen- bauen
6.1 Führungsschiene und Säge- kette anbauen und abbauen
6.1.1 Führungsschiene und Sägekette anbauen
Die Kombinationen aus Führungsschiene und Sägekette, die zum Kettenrad passen und angebaut werden dürfen, sind in den technischen Daten angegeben, 20.1.
▶ Motor abstellen und Kettenbremse einlegen.
- Muttern (1) so lange gegen den Uhrzeigersinn drehen, bis sich der Kettenraddeckel (2) abnehmen lässt.
▶ Kettenraddeckel (2) abnehmen.
▶ Spannschraube (3) solange gegen den Uhrzeigersinn drehen, bis der Spannschieber (4) links am Gehäuse anliegt.
- Sägekette so in die Nut der Führungsschiene legen, dass die Pfeile auf den Verbindungsgliedern der Sägekette auf der Oberseite in Laufrichtung zeigen.
▶ Führungsschiene mit Sägekette so auf die Motorsäge setzen, dass folgende Bedingungen erfüllt sind:
– Die Treibglieder der Sägekette sitzen in den Zähnen des Kettenrades (7).
– Die Bundschrauben (5) sitzen im Langloch der Führungsschiene (6).
- Der Zapfen des Spannschiebers (4) sitzt in der Bohrung (8) der Führungsschiene (6).
Die Orientierung der Führungsschiene (6) spielt keine Rolle. Der Aufdruck auf der Führungsschiene (6) kann auch auf dem Kopf stehen.
▶ Kettenbremse lösen.
Spannschraube (3) so lange im Uhrzeigersinn drehen, bis die Sägekette an der Führungsschiene anliegt. Dabei die Treibglieder der Sägekette in die Nut der Führungsschiene führen.
Die Führungsschiene (6) und die Sägekette liegen an der Motorsäge an.
- Kettenraddeckel (2) so an die Motorsäge anlegen, dass er bündig mit der Motorsäge ist.
▶ Muttern (1) aufdrehen und fest anziehen.
6.1.2 Führungsschiene und Sägekette abbauen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Schnitttiefenbegrenzer abbauen.
- Muttern so lange gegen den Uhrzeigersinn drehen, bis sich der Kettenraddeckel abnehmen lässt.
▶ Kettenraddeckel abnehmen.
- Spannschraube bis zum Anschlag gegen den Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
▶ Führungsschiene und Sägekette abnehmen.
6.2 Schnitttiefenbegrenzer anbauen und abbauen
6.2.1 Schnitttiefenbegrenzer anbauen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Führungsschiene und Sägekette anbauen.
▶ Führung (1) so über die Führungsschiene schieben, dass die Öffnung der Führung (1) nach unten zeigt.
▶ Schrauben (2) eindrehen.
▶ Schieber (3) über die Führung (1) schieben.
▶ Schnellspanner (4) eindrehen.
▶ Schrauben (2) fest anziehen.
▶ Schieber (3) bis zum Anschlag in Richtung Schienenspitze schieben.
▶ Schnellspanner (4) in Richtung des Bereichs (A) vollständig zuklappen.
Der Schieber (3) kann nicht mehr verschoben werden und der Schnellspanner (4) liegt im Bereich (A) am Schnitttiefenbegrenzer an.
6.2.2 Schnitttiefenbegrenzer abbauen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Schnellspanner (1) aufklappen.
▶ Schnellspanner (1) herausdrehen.
▶ Schieber (2) von der Führung (3) ziehen.
▶ Schrauben (4) herausdrehen.
▶ Führung (3) von der Führungsschiene ziehen.
6.3 Sägekette spannen
Während der Arbeit dehnt sich die Sägekette aus oder zieht sich zusammen. Die Spannung der Sägekette ändert sich. Während der Arbeit muss die Spannung der Sägekette regelmäßig geprüft und nachgespannt werden.
▶ Motor abstellen und Kettenbremse einlegen.
▶ Schnitttiefenbegrenzer so einstellen, dass die Spitze der Führungsschiene sichtbar ist.
▶ Muttern (1) lösen.
▶ Kettenbremse lösen.
▶ Führungsschiene an der Spitze anheben und Spannschraube (2) so lange im Uhrzeigersinn drehen, bis folgende Bedingungen erfüllt sind:
– Die Sägekette liegt bündig an der Unterseite der Führungsschiene an.
– Die Sägekette kann noch mit zwei Fingern und mit geringem Kraftaufwand über die Führungsschiene gezogen werden.
▶ Falls die Sägekette von Hand nicht mehr über die Führungsschiene gezogen werden kann: Spannschraube (2) solange gegen den Uhrzeigersinn drehen, bis die Sägekette mit zwei Fingern und mit geringem Kraftaufwand über die Führungsschiene gezogen werden kann.
▶ Führungsschiene an der Spitze anheben und Muttern (1) fest anziehen.
6.4 Sägeketten-Haftöl einfüllen
Sägeketten-Haftöl schmiert und kühlt die umlaufende Sägekette.
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge so auf eine ebene Fläche legen, dass der Öltank-Verschluss nach oben zeigt.
▶ Bereich um den Öltank-Verschluss mit einem feuchten Tuch reinigen.
▶ Bügel des Öltank-Verschlusses aufklappen.
- Öltank-Verschluss bis zum Anschlag gegen den Uhrzeigersinn drehen.
- Öltank-Verschluss abnehmen.
▶ Sägeketten-Haftöl so einfüllen, dass kein Sägeketten-Haftöl verschüttet wird und der Öltank nicht bis zum Rand gefüllt wird.
▶ Falls der Bügel des Öltank-Verschlusses zugeklappt ist: Bügel aufklappen.
- Öltank-Verschluss so einsetzen, dass die Markierung (1) auf die Markierung (2) zeigt.
- Öltank-Verschluss nach unten drücken und bis zum Anschlag im Uhrzeigersinn drehen. Der Öltank-Verschluss rastet hörbar ein. Die Markierung (1) zeigt auf die Markierung (3).
- Prüfen, ob sich der Öltank-Verschluss nach oben abziehen lässt.
▶ Falls sich der Öltank-Verschluss nicht nach oben abziehen lässt: Bügel des Öltank-Verschlusses zuklappen. Der Öltank ist verschlossen.
Falls sich der Öltank-Verschluss nach oben abziehen lässt, müssen folgende Schritte durchgeführt werden:
- Öltank-Verschluss in beliebiger Position einsetzen.
- Öltank-Verschluss nach unten drücken und bis zum Anschlag im Uhrzeigersinn drehen.
- Öltank-Verschluss nach unten drücken und so lange gegen den Uhrzeigersinn drehen, bis die Markierung (1) auf die Markierung (2) zeigt.
▶ Erneut versuchen, den Öltank zu verschließen.
▶ Falls sich der Öltank weiterhin nicht verschließen lässt: Nicht mit der Motorsäge arbeiten und einen STIHL Fachhändler aufsuchen. Die Motorsäge ist nicht im sicherheitsgerechten Zustand.
6.5 Krallenanschlag anbauen
▶ Schrauben (2) bis zum Anschlag durch die Bohrungen im Kettenraddeckel (3) stecken.
▶ Gleitleisten (1) in die Aussparungen im Kettenraddeckel (3) drücken.
▶ Scheiben (7) aufsetzen.
▶ Abdeckung (6) aufsetzen.
- Krallenanschlag (5) aufsetzen.
▶ Muttern (4) aufdrehen und fest anziehen.
Der Krallenanschlag (5) darf nicht abgebaut werden.
7 Kettenbremse einlegen und lösen
7.1 Kettenbremse einlegen
Die Motorsäge ist mit einer Kettenbremse ausgestattet.
Die Kettenbremse wird bei einem ausreichend starken Rückschlag durch die Massenträgheit des Handschutzes automatisch eingelegt oder kann vom Benutzer eingelegt werden.
- Handschutz mit der linken Hand weg vom Griffrohr drücken.
Der Handschutz rastet hörbar ein. Die Kettenbremse ist eingelegt.
7.2 Kettenbremse lösen
- Handschutz mit der linken Hand in Richtung Benutzer ziehen. Der Handschutz rastet hörbar ein. Die Kettenbremse ist gelöst.
8 Kraftstoff mischen und Motorsäge betanken
8.1 Kraftstoff mischen
Der für diese Motorsäge notwendige Kraftstoff besteht aus einem Gemisch aus Zweitakt-Motoröl und Benzin, im Mischungsverhältnis 1:50.
STIHL empfiehlt den fertig gemischten Kraftstoff STIHL MotoMix.
Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.
STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.
▶ Sicherstellen, dass die Oktanzahl des Benzins mindestens 90 ROZ beträgt und der Alkoholanteil des Benzins nicht höher als 10 % ist.
- Sicherstellen, dass das verwendete Zweitakt-Motoröl die Anforderungen erfüllt.
▶ Abhängig von der gewünschten Menge an Kraftstoff, die richtigen Mengen an Zweitakt-Motoröl und Benzin im Mischungsverhältnis 1:50 ermitteln. Beispiele für Kraftstoff-Mischungen: - 20 ml Zweitakt-Motoröl, 1 l Benzin
- 60 ml Zweitakt-Motoröl, 3 l Benzin
- 100 ml Zweitakt-Motoröl, 5 l Benzin
- Zuerst Zweitakt-Motoröl, dann Benzin in einen sauberen, für Kraftstoff zugelassenen Kanister einfüllen.
▶ Kraftstoff durchmischen.
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge abkühlen lassen.
▶ Motorsäge so auf eine ebene Fläche legen, dass der Kraftstofftank-Verschluss nach oben zeigt.
▶ Bereich um den Kraftstofftank-Verschluss mit einem feuchten Tuch reinigen.
- Bügel des Kraftstofftank-Verschlusses aufklappen.
Während der Arbeit oder in sehr warmer Umgebung erwärmt sich die Motorsäge. Abhängig von der Art des Kraftstoffs, der Höhe, der Umgebungstemperatur und der Temperatur der Motorsäge dehnt sich der Kraftstoff aus und im Kraftstofftank kann Überdruck entstehen. Wenn der Kraftstofftank-Verschluss geöffnet wird, kann Kraftstoff heraus-spritzen und sich entzünden. Der Benutzer kann schwer verletzt werden und Sachschaden kann entstehen.
▶ Motorsäge abkühlen lassen bevor der Kraftstofftank-Verschluss geöffnet wird.
- Kraftstofftank-Verschluss langsam und nicht in einem Zug öffnen.
Kraftstofftank-Verschluss ca. 1/8 Umdrehung gegen den Uhrzeigersinn drehen. Falls der Kraftstofftank unter Druck steht, baut sich der Überdruck hörbar ab.
▶ Wenn der Überdruck vollständig abgebaut ist: Kraftstofftank-Verschluss so lange gegen den Uhrzeigersinn drehen, bis die Markierungen am Kraftstofftank-Verschluss und am Kraftstofftank miteinander fluchten.
- Kraftstofftank-Verschluss abnehmen.
HINWEIS
■ Kraftstoff kann sich unter Einwirkung von Licht, Sonneneinstrahlung und extremen Temperaturen schneller entmischen. Falls entmischter Kraftstoff getankt wird, kann die Motorsäge beschädigt werden.
▶ Kraftstoff durchmischen.
- Kraftstoff, der länger als 30 Tage aufbewahrt wurde, nicht tanken.
Kraftstoff so einfüllen, dass kein Kraftstoff verschüttet wird und mindestens 15 mm bis zum Rand des Kraftstofftanks frei bleiben.
▶ Falls der Bügel des Kraftstofftank-Verschlusses zugeklappt ist: Den Bügel aufklappen.
-
Kraftstofftank-Verschluss so einsetzen, dass die Markierung (1) auf die Markierung (2) zeigt.
Kraftstofftank-Verschluss nach unten drücken und bis zum Anschlag im Uhrzeigersinn drehen.
Der Kraftstofftank-Verschluss rastet hörbar ein. Die Markierung (1) fluchtet mit der Markierung (4) und zeigt auf die Markierung (3). -
Prüfen, ob sich der Kraftstofftank-Verschluss nach oben abziehen lässt.
▶ Falls sich der Kraftstofftank-Verschluss nicht nach oben abziehen lässt: Bügel des Kraftstofftank-Verschlusses zuklappen.
Der Kraftstofftank ist verschlossen.
Falls sich der Kraftstofftank-Verschluss nach oben abziehen lässt, müssen folgende Schritte durchgeführt werden:
- Kraftstofftank-Verschluss in beliebiger Position einsetzen.
Kraftstofftank-Verschluss nach unten drücken und bis zum Anschlag im Uhrzeigersinn drehen.
Kraftstofftank-Verschluss nach unten drücken und so lange gegen den Uhrzeigersinn drehen, bis die Markierung (1) auf die Markierung (2) zeigt.
▶ Erneut versuchen, den Kraftstofftank zu verschließen.
▶ Falls sich der Kraftstofftank weiterhin nicht verschließen lässt: Nicht mit der Motorsäge arbeiten und einen STIHL Fachhändler aufsuchen.
Die Motorsäge ist nicht im sicherheitsgerechten Zustand.
9 Motor starten und abstellen
9.1 Motor starten
▶ Kettenbremse (2) einlegen.
▶ Kettenschutz abziehen.
▶ Dekompressionsventil (1) drücken.
▶ Kombihebel (3) in die Position I stellen.
▶ Falls der Motor Umgebungstemperatur hat:
▶ Gashebelsperre (5) drücken und gedrückt halten.
▶ Gashebel (4) drücken und gedrückt halten.
▶ Kombihebel (3) in die Position ▲ stellen und gedrückt halten.
▶ Gashebel (4) und Gashebelsperre (5) loslassen.
Der Kombihebel (3) rastet in der Position ▲ ein.
▶ Motorsäge auf eine der 3 möglichen Arten halten:
- Motorsäge auf ebenen Untergrund stellen, mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt, auf den Boden drücken und mit der Spitze des rechten Motorsägen-Stiefels in den hinteren Handgriff treten.
- Motorsäge auf ebenen Untergrund stellen, mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt, auf den Boden drücken und mit dem Absatz des rechten Motorsägen-Stiefels in den hinteren Handgriff treten.
- Motorsäge mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt und den hinteren Handgriff zwischen den Knien oder den Oberschenkeln einklemmen.
▶ Anwerfgriff mit der rechten Hand langsam bis zum spürbaren Widerstand herausziehen.
▶ So lange den Anwerfgriff schnell herausziehen und zurückführen, bis der Motor läuft.
▶ Falls der Kombihebel (3) in der Position ▲ steht: Gashebelsperre (4) und Gashebel (5) kurz drücken.
Der Kombihebel (3) springt in der Position I
Der Motor läuft im Leerlauf.
HINWEIS
■ Falls mit eingelegter Kettenbremse Gas gegeben wird, kann die Kettenbremse beschädigt werden.
▶ Vor dem Sägen die Kettenbremse lösen.
▶ Kettenbremse lösen.
Die Motorsäge ist einsatzbereit.
▶ Falls die Sägekette im Leerlauf mitläuft:
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Motorsäge ist defekt.
▶ Falls der Motor nicht startet: Kombihebel (3) in die Position ▲stellen und erneut versuchen, den Motor zu starten.
9.2 Motor abstellen
▶ Gashebel (2) und Gashebelsperre (3) loslassen.
Die Sägekette bewegt sich nicht mehr.
Kombihebel (1) in die Position 0 stellen. Der Motor geht aus und der Kombihebel (1) federt in die Position Izurück.
- Falls der Motor nicht ausgeht:
- Kombihebel in die Position ▲ stellen.
Der Motor geht aus.
▶ Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
Die Motorsäge ist defekt.
10 Motorsäge prüfen
10.1 Kettenrad prüfen
▶ Motor abstellen.
▶ Kettenbremse lösen.
▶ Kettenraddeckel abbauen.
▶ Führungsschiene und Sägekette abbauen.
- Einlaufspuren am Kettenrad mit einer STIHL Prüflehre prüfen.
▶ Falls die Einlaufspuren tiefer als a = 0,5 mm sind: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Das Kettenrad muss ersetzt werden.
10.2 Führungsschiene prüfen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Schnitttiefenbegrenzer abbauen.
▶ Sägekette und Führungsschiene abbauen.
- Nuttiefe der Führungsschiene mit dem Messstab einer STIHL Feillehre messen.
▶ Führungsschiene ersetzen, falls eine der folgenden Bedingungen erfüllt ist:
– Die Führungsschiene ist beschädigt.
- Die gemessene Nuttiefe ist kleiner als die Mindestnuttiefe der Führungsschiene, 19.3.
– Die Nut der Führungsschiene ist verengt oder gespreizt.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
10.3 Sägekette prüfen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Schnitttiefenbegrenzer abbauen.
- Höhe der Tiefenbegrenzer (1) mit einer STIHL Feillehre (2) messen. Die STIHL Feillehre muss zur Teilung der Sägekette passen.
▶ Falls ein Tiefenbegrenzer (1) über die Feillehre (2) hinaussteht: Tiefenbegrenzer (1) mit einem STIHL USG nachschleifen, 16.3.
- Prüfen ob die Verschleißmarkierungen (3, 4 und 6) an den Schneidezähnen und an den Verbindungsgliedern sichtbar sind.
11 Mit der Motorsäge arbeiten deutsch
- Prüfen ob die Schneiden (5) an den Schneidezähnen vorhanden sind.
▶ Falls eine der Verschleißmarkierungen an einem Schneidezahn oder an einem Verbindungstreibglied nicht sichtbar ist oder eine Schneide fehlt: Sägekette nicht verwenden und einen STIHL Fachhändler aufsuchen.
Mit einer STIHL Feillehre prüfen, ob der Schärfwinkel der Schneidezähne von 30° eingehalten ist. Die STIHL Feillehre muss zur Teilung der Sägekette passen.
▶ Falls der Schärfwinkel von 30° nicht eingehalten ist: Sägekette schärfen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
10.4 Kettenbremse prüfen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Schnitttiefenbegrenzer so einstellen, dass möglichst viel von der Führungsschiene sichtbar ist.
WARNUNG
■ Die Schneidezähne der Sägekette sind scharf. Der Benutzer kann sich schneiden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
▶ Versuchen, die Sägekette von Hand über die Führungsschiene zu ziehen.
Falls die Sägekette von Hand nicht über die Führungsschiene gezogen werden kann, funktioniert die Kettenbremse.
▶ Falls die Sägekette von Hand über die Führungsschiene gezogen werden kann: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
Die Kettenbremse ist defekt.
10.5 Bedienungselemente prüfen
Gashebelsperre und Gashebel
▶ Motor abstellen und Kettenbremse einlegen.
▶ Versuchen, den Gashebel zu drücken, ohne die Gashebelsperre zu drücken.
▶ Falls sich den Gashebel drücken lässt: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
Die Gashebelsperre ist defekt.
▶ Gashebelsperre drücken und gedrückt halten.
▶ Gashebel drücken und wieder loslassen.
▶ Falls der Gashebel schwergängig ist oder nicht in die Ausgangsposition zurückfedert: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
Der Gashebel ist defekt.
Motor abstellen
▶ Motor starten.
▶ Kombihebel in die Position ⚙ stellen.
Der Motor geht aus und der Kombihebel federt in die Position I zurück.
▶ Falls der Motor nicht ausgeht:
Kombihebel in die Position ▲stellen. Der Motor geht aus.
▶ Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen.
Die Motorsäge ist defekt.
10.6 Kettenschmierung prüfen
▶ Motor starten und Kettenbremse lösen.
▶ Führungsschiene auf eine helle Oberfläche richten.
▶ Gas geben.
Sägeketten-Haftöl wird abgeschleudert und ist auf der hellen Oberfläche erkennbar. Die Kettenschmierung funktioniert.
▶ Falls abgeschleudertes Sägeketten-Haftöl nicht erkennbar ist:
▶ Motor abstellen.
▶ Sägeketten-Haftöl einfüllen.
▶ Kettenschmierung erneut prüfen.
▶ Falls Sägeketten-Haftöl weiterhin nicht auf der hellen Oberfläche erkennbar ist: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Kettenschmierung ist defekt.
11 Mit der Motorsäge arbeiten
11.1 Winterbetrieb einstellen
Wenn bei Temperaturen unter +10 °C gearbeitet wird, kann der Vergaser vereisen. Damit der Vergaser zusätzlich mit warmer Luft aus der Umgebung des Motors umströmt wird, muss Winterbetrieb eingestellt werden.
HINWEIS
■ Falls bei Temperaturen über +10 °C im Winterbetrieb gearbeitet wird, kann der Motor überhitzen.
▶ Sommerbetrieb einstellen.
▶ Motor abstellen und Kettenbremse einlegen.
- Haubenverschlüsse (1) 1/4 Umdrehung gegen den Uhrzeigersinn drehen.
▶ Haube (2) abnehmen.
▶ Schieber (3) herausziehen.
▶ Schieber (3) so ausrichten, dass das Symbol (4) in Richtung der Motorsäge zeigt.
▶ Schieber (3) bis zum Anschlag in die Führung schieben.
Der Schieber rastet spürbar ein.
▶ Haube (2) aufsetzen.
- Haubenverschlüsse (1) so lange im Uhrzeigersinn drehen, bis ein Klick zu hören ist.
Die Haubenverschlüsse (1) sind verriegelt.
11.2 Sommerbetrieb einstellen
Wenn bei Temperaturen über +10 °C gearbeitet wird, muss Sommerbetrieb eingestellt werden.
▶ Motor abstellen und Kettenbremse einlegen.
- Haubenverschlüsse (1) 1/4 Umdrehung gegen den Uhrzeigersinn drehen.
▶ Haube (2) abnehmen.
▶ Schieber (3) herausziehen.
▶ Schieber (3) so ausrichten, dass das Symbol (4) in Richtung der Motorsäge zeigt.
▶ Schieber (3) bis zum Anschlag in die Führung schieben.
Der Schieber rastet spürbar ein.
▶ Haube (2) aufsetzen.
- Haubenverschlüsse (1) so lange im Uhrzeigersinn drehen, bis ein Klick zu hören ist.
Die Haubenverschlüsse (1) sind verriegelt.
11.3 Motorsäge kalibrieren
Während der Arbeit stellt sich die Motorsäge automatisch auf die optimale Leistung ein. Durch eine Kalibrierung kann die Motorsäge schneller auf die optimale Leistung eingestellt werden.
▶ Falls die Außentemperatur unter -10 °C beträgt oder der Motor kalt ist:
▶ Motor starten und Kettenbremse lösen.
▶ Motor ca. 1 Minute lang mit Gasstößen aufwärmen.
▶ Motor abstellen.
line
| Stage | Value | |---|---| | A | 1/min | | B | 1/min | | C | 1/min |▶ Kombihebel in die Position ▲ stellen.
▶ Kettenbremse einlegen.
▶ Motor starten, ohne den Gashebel zu drücken. Der Motor läuft und der Kombihebel bleibt in der Position ▲.
▶ Motor mindestens 30 bis maximal 60 Sekunden (A) laufen lassen, ohne den Gashebel zu drücken.
WARNUNG
■ Wenn die Kettenbremse gelöst wird kann die Sägekette umlaufen. Der Benutzer kann schwer verletzt werden.
▶ Motorsäge so halten, wie es in dieser Gebrauchsanleitung beschrieben ist.
▶ Umlaufende Sägekette nicht berühren.
▶ Kettenbremse lösen.
HINWEIS
■ Falls der Gashebel losgelassen wird, bevor die Motorsäge vollständig kalibriert ist, wird die Kalibrierung abgebrochen. Die Kalibrierung muss neu gestartet werden.
▶ Gashebel vollständig gedrückt halten.
HINWEIS
■ Falls der Gashebel während der Kalibrierung nicht vollständig gedrückt wird, kann sich die Motorsäge falsch einstellen. Die Motorsäge kann beschädigt werden.
▶ Gashebel vollständig gedrückt halten.
▶ Gashebel mindestens 30 Sekunden (B) lang drücken und gedrückt halten.
Der Motor beschleunigt und die Sägekette läuft um. Die Motorsäge wird kalibriert. Die Motordrehzahl schwankt und erhöht sich deutlich während der Kalibrierung.
▶ Falls der Motor ausgeht: Erneut versuchen, die Motorsäge zu kalibrieren.
▶ Falls der Motor wiederholt ausgeht:
▶ Kettenbremse einlegen.
▶ Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Motorsäge ist defekt.
▶ Sobald die Motordrehzahl hörbar und spürbar abfällt (C): Gashebel loslassen.
Der Motor läuft im Leerlauf. Die Motorsäge ist kalibriert und einsatzbereit.
11.4 Ölfördermenge einstellen
Die Motorsäge hat eine einstellbare Ölpumpe.
Falls die Ölpumpen-Einstellschraube (1) in Position E (Ematic) steht, ist die Ölfördermenge für die meisten Anwendungen optimal eingestellt.
Die Fördermenge der Ölpumpe kann für unterschiedliche Schnittlängen, Holzarten und Arbeits-techniken angepasst werden. Der Verstellbereich der Ölpumpen-Einstellschraube (1) ist durch einen Anschlag (2) begrenzt. Der Anschlag (2) kann eingedrückt werden, um die Ölfördermenge weiter zu erhöhen.
Ölfördermenge erhöhen
▶ Motor abstellen und Kettenbremse einlegen.
- Ölpumpen-Einstellschraube (1) im Uhrzeigersinn drehen.
Ölfördermenge weiter erhöhen
▶ Motor abstellen und Kettenbremse einlegen.
- Anschlag (2) mit einem geeigneten Werkzeug eindrücken.
Der Anschlag (2) bleibt dauerhaft eingedrückt.
HINWEIS
■ Falls die Ölpumpen-Einstellschraube (1) im Bereich A steht, kann sich der Öltank schneller leeren. Die Sägekette kann früher nicht mehr richtig geschmiert werden.
- Öltank vollständig füllen.
▶ Wenn die erhöhte Ölfördermenge nicht mehr benötigt wird, die Ölpumpen-Einstellschraube gegen den Uhrzeigersinn aus dem Bereich A drehen.
- Ölpumpen-Einstellschraube (1) im Uhrzeigersinn drehen.
Ölfördermenge verringern
▶ Motor abstellen und Kettenbremse einlegen.
- Ölpumpen-Einstellschraube (1) gegen den Uhrzeigersinn drehen.
11.5 Schnitttiefenbegrenzer einstellen
Der Schnitttiefenbegrenzer kann abhängig von der Anwendung eingestellt werden. Die Einstellung des Schnitttiefenbegrenzers bestimmt die maximale Eindringtiefe der Führungsschiene.
▶ Motor abstellen und Kettenbremse einlegen.
▶ Schnellspanner (1) aufklappen.
▶ Schieber (2) in Richtung Motor oder Schienenspitze schieben, bis die gewünschte Schnitttiefe erreicht ist.
▶ Schnellspanner (1) in Richtung des Bereichs (A) vollständig zuklappen.
- Prüfen, ob sich der Schieber (2) nicht mehr verschieben lässt und der Schnellspanner (1) im Bereich (A) am Schnitttiefenbegrenzer anliegt.
Falls sich der Schieber (2) nicht mehr verschieben lässt und der Schnellspanner (1) im Bereich (A) am Schnittiefenbegrenzer anliegt, ist der Schnittiefenbegrenzer fest eingestellt.
▶ Falls der Schieber (2) verschoben werden kann:
▶ Schnellspanner (1) aufklappen.
▶ Schnellspanner (1) im Uhrzeigersinn drehen.
▶ Schnellspanner (1) in Richtung des Bereichs (A) vollständig zuklappen. Der Schieber (2) kann nicht mehr verschoben werden und der Schnellspanner (1) liegt im Bereich (A) am Schnitttiefenbegrenzer an.
▶ Falls der Schnellspanner (1) nicht vollständig zugeklappt werden kann:
▶ Schnellspanner (1) aufklappen.
▶ Schnellspanner (1) gegen den Uhrzeigersinn drehen.
▶ Schnellspanner (1) in Richtung des Bereichs (A) vollständig zuklappen.
Der Schieber (2) kann nicht mehr verschoben werden und der Schnellspanner (1)
liegt im markierten Bereich am Schnitttiefenbegrenzer an.
11.6 Motorsäge halten und führen
▶ Motorsäge mit der linken Hand am Griffrohr und der rechten Hand am Bedienungsgriff so festhalten und führen, dass der Daumen der linken Hand das Griffrohr umschließt und der Daumen der rechten Hand den Bedienungsgriff umschließt.
11.7 Sägen
WARNUNG
■ Falls Rückschlag entsteht, kann die Motorsäge in Richtung Benutzer hochgeschleudert werden. Der Benutzer kann schwer verletzt oder getötet werden.
▶ Mit Vollgas sägen.
▶ Nicht mit dem Bereich um das obere Viertel der Spitze der Führungsschiene sägen.
▶ Führungsschiene mit Vollgas so in den Schnitt führen, dass die Führungsschiene nicht verkantet.
- Am Ende des Schnitts das Gewicht der Motorsäge auffangen.
12 Nach dem Arbeiten
12.1 Nach dem Arbeiten
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge abkühlen lassen.
▶ Falls die Motorsäge nass ist: Motorsäge trocknen lassen.
▶ Motorsäge reinigen.
▶ Luftfilter reinigen.
▶ Führungsschiene und Sägekette reinigen.
▶ Muttern am Kettenraddeckel lösen.
- Spannschraube 2 Umdrehungen gegen den Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
▶ Muttern am Kettenraddeckel anziehen.
▶ Schnitttiefenbegrenzer so einstellen, dass er die gesamte Führungsschiene abdeckt.
13 Transportieren
13.1 Motorsäge transportieren
▶ Motor abstellen und Kettenbremse einlegen.
14 Aufbewahren deutsch
▶ Schnitttiefenbegrenzer so einstellen, dass er die gesamte Führungsschiene abdeckt.
Motorsäge tragen
▶ Motorsäge mit der rechten Hand so am Griffrohr tragen, dass die Führungsschiene nach hinten zeigt.
Motorsäge in einem Fahrzeug transportieren
▶ Motorsäge so sichern, dass die Motorsäge nicht umkippen und sich nicht bewegen kann.
14 Aufbewahren
14.1 Motorsäge aufbewahren
▶ Motor abstellen und Kettenbremse einlegen.
▶ Schnitttiefenbegrenzer so einstellen, dass er die gesamte Führungsschiene abdeckt.
▶ Motorsäge so aufbewahren, dass folgende Bedingungen erfüllt sind:
– Die Motorsäge ist außerhalb der Reichweite von Kindern.
– Die Motorsäge ist sauber und trocken.
▶ Falls die Motorsäge länger als 3 Monate aufbewahrt wird:
▶ Schnitttiefenbegrenzer abbauen.
▶ Führungsschiene und Sägekette abbauen.
- Kraftstofftank-Verschluss öffnen.
- Kraftstofftank entleeren.
- Kraftstofftank verschließen.
- Kraftstofftank von einem STIHL Fachhändler reinigen lassen.
▶ Motor starten, Kettenbremse einlegen und den Motor so lange im Leerlauf laufen lassen, bis der Motor ausgeht.
15 Reinigen
15.1 Motorsäge reinigen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge abkühlen lassen.
▶ Motorsäge mit einem feuchten Tuch oder STIHL Harzlöser reinigen.
▶ Lüftungsschlitze mit einem Pinsel reinigen.
▶ Haubenverschlüsse (1) 1/4 Umdrehungen gegen den Uhrzeigersinn drehen.
▶ Haube (2) abnehmen.
▶ Kettenraddeckel abbauen.
Zylinderrippen und Innenseite der Haube mit einem Pinsel, einem feuchten Tuch oder STIHL Harzlöser reinigen.
▶ Bereich um das Kettenrad mit einem feuchten Tuch oder STIHL Harzlöser reinigen.
▶ Haube (2) aufsetzen.
- Haubenverschlüsse (1) so lange im Uhrzeigersinn drehen, bis ein Klick zu hören ist.
Die Haubenverschlüsse (1) sind verriegelt.
▶ Kettenraddeckel anbauen.
15.2 Führungsschiene und Säge- kette reinigen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Schnitttiefenbegrenzer abbauen.
▶ Führungsschiene und Sägekette abbauen.
- Öleintrittsbohrung (1), Ölaustrittskanal (2), und Nut (3) mit einem Pinsel, einer weichen Bürste oder STIHL Harzlöser reinigen.
▶ Sägekette mit einem Pinsel, einer weichen Bürste oder STIHL Harzlöser reinigen.
▶ Führungsschiene und Sägekette anbauen.
▶ Schnitttiefenbegrenzer anbauen.
15.3 Luftfilter reinigen
Im Luftfilter kann sich sehr feiner Staub sammeln. Der Staub kann den Luftfilter zusetzen und durch Abbürsten oder Ausklopfen nicht entfernt werden. Der Luftfilter muss mit einem Reinigungsmittel gereinigt werden.
▶ Motor abstellen und Kettenbremse einlegen.
- Haubenverschlüsse (1) 1/4 Umdrehung gegen den Uhrzeigersinn drehen.
▶ Haube (2) abnehmen.
▶ Bereich um den Luftfilter (3) mit einem feuchten Tuch oder einem Pinsel reinigen.
▶ Luftfilter (3) von Hand 1/4 Umdrehung gegen den Uhrzeigersinn drehen.
▶ Luftfilter (3) abnehmen.
▶ Groben Schmutz auf der Außenseite des Luftfilters (3) unter fließendem Wasser abspülen.
▶ Falls der Luftfilter (3) beschädigt ist: Luftfilter (3) ersetzen.
WARNUNG
■ Falls Reinigungsmittel mit der Haut oder den Augen in Kontakt kommen, können die Haut oder die Augen gereizt werden.
- Gebrauchsanleitung des Reinigungsmittels beachten.
- Kontakt mit Reinigungsmitteln vermeiden.
▶ Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
▶ Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.
- Außenseite und Innenseite des Luftfilters (3) mit STIHL Spezialreiniger oder einem Reinigungsmittel mit einem pH-Wert größer 12 einsprühen.
▶ STIHL Spezialreiniger oder Reinigungsmittel 10 Minuten einwirken lassen.
▶ Außenseite des Luftfilters (3) mit einer weichen Bürste abbürsten. - Außenseite und Innenseite des Luftfilters (3) unter fließendem Wasser abspülen.
▶ Luftfilter (3) an der Luft trocknen lassen.
▶ Luftfilter (3) von Hand andrücken und so lange im Uhrzeigersinn drehen, bis der Luftfilter (3) einrastet.
Der Schriftzug "STIHL" ist horizontal ausgerichtet.
▶ Haube (2) aufsetzen.
- Haubenverschlüsse (1) so lange im Uhrzeigersinn drehen, bis ein Klick zu hören ist.
Die Haubenverschlüsse (1) sind verriegelt.
15.4 Zündkerze reinigen
▶ Motor abstellen und Kettenbremse einlegen.
▶ Motorsäge abkühlen lassen.
▶ Haubenverschlüsse (1) 1/4 Umdrehungen gegen den Uhrzeigersinn drehen.
▶ Haube (2) abnehmen.
▶ Zündkerzenstecker (3) abziehen.
▶ Falls der Bereich um die Zündkerze verschmutzt ist: Den Bereich um die Zündkerze mit einem feuchten Tuch reinigen.
▶ Zündkerze herausdrehen.
- Zündkerze mit einem feuchten Tuch reinigen.
▶ Falls die Zündkerze korrodiert ist: Zündkerze ersetzen.
- Zündkerze eindrehen und fest anziehen.
▶ Zündkerzenstecker (3) fest aufdrücken.
▶ Haube (2) aufsetzen. - Haubenverschlüsse (1) 1/4 Umdrehungen im Uhrzeigersinn drehen.
Die Haubenverschlüsse sind verriegelt.
16 Warten
16.1 Wartungsintervalle
Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfiehlt folgende Wartungsintervalle:
Kettenbremse
- Kettenbremse in folgenden zeitlichen Abständen von einem STIHL Fachhändler warten lassen:
– Vollzeit-Einsatz: vierteljährlich
– Teilzeit-Einsatz: halbjährlich
– gelegentlicher Einsatz: jährlich
17 Reparieren deutsch
Alle 100 Betriebsstunden
▶ Zündkerze ersetzen.
Wöchentlich
▶ Kettenrad prüfen.
▶ Führungsschiene prüfen und entgraten.
▶ Sägekette prüfen und schärfen.
Monatlich
- Öltank von einem STIHL Fachhändler reinigen lassen.
- Kraftstofftank von einem STIHL Fachhändler reinigen lassen.
▶ Saugkopf im Kraftstofftank von einem STIHL Fachhändler reinigen lassen.
Jährlich
▶ Saugkopf im Kraftstofftank von einem STIHL Fachhändler ersetzen lassen.
16.2 Führungsschiene entgraten
An der Außenkante der Führungsschiene kann sich ein Grat bilden.
- Grat mit einer Flachfeile oder einem STIHL Führungsschienenrichter entfernen.
▶ Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.
16.3 Sägekette schärfen
Es erfordert viel Übung, Sägeketten richtig zu schärfen.
STIHL empfiehlt, Sägeketten von einem STIHL Fachhändler schärfen zu lassen.
WARNUNG
■ Die Schneidezähne der Sägekette sind scharf. Der Benutzer kann sich schneiden.
- Arbeitshandschuhe aus widerstandsfähigem Material tragen.
18 Störungen beheben
18.1 Störungen der Motorsäge beheben
Die meisten Störungen haben die gleichen Ursachen.
▶ Rechte Schneidezähne (4) mit einem Universal-Schärfgerät STIHL USG mit folgenden Einstellungen schärfen:
- Skala A: + 10°
- Skala B: 0^
- Skala C: + 15°
- Linke Schneidezähne (1) mit einem Universal-Schärfgerät STIHL USG mit folgenden Einstellungen schärfen:
- Skala A: + 10°
- Skala B: 0°
- Skala C: - 15°
▶ Tiefenbegrenzer (2) und Verbindungsglieder (3) mit einem Universal-Schärfgerät STIHL USG mit folgenden Einstellungen schleifen:
- Skala A: + 40°
- Skala B: 0°
- Skala C: 0°
17 Reparieren
17.1 Motorsäge, Führungsschiene und Sägekette reparieren
Der Benutzer kann die Motorsäge, Führungsschiene und Sägekette nicht selbst reparieren.
▶ Falls die Motorsäge, Führungsschiene oder Sägekette beschädigt sind: Motorsäge, Führungsschiene oder Sägekette nicht verwenden und einen STIHL Fachhändler aufsuchen.
▶ Folgende Maßnahmen durchführen:
▶ Luftfilter reinigen.
- Zündkerze reinigen oder ersetzen.
▶ Winterbetrieb oder Sommerbetrieb einstellen.
▶ Falls die Störung weiterhin besteht: Maßnahmen aus der folgenden Tabelle durchführen.
| Störung Ursache Abhilfe | ||
| Der Motor lässt sich nicht starten. | Im Kraftstofftank ist nicht genügend Kraftstoff. | ► Kraftstoff mischen und Motorsäge betanken. |
| Der Motor ist abgesoffen. | ► Verbrennungsraum lüften. | |
| Der Vergaser ist zu heiß. | ► Motorsäge abkühlen lassen. | |
| Der Vergaser ist ver- eist. | ► Motorsäge auf +10 °C erwärmen lassen. | |
| Der Motor läuft im Leerlauf unregelmäßig. | Der Vergaser ist ver- eist. | ► Motorsäge auf +10 °C erwärmen lassen. |
| Der Motor geht im Leerlauf aus. | Der Vergaser ist ver- eist. | ► Motorsäge auf +10 °C erwärmen lassen. |
| Der Motor beschleunigt schlecht. | Die Sägekette ist zu stark gespannt. | ► Sägekette richtig spannen. |
| Die Kettenschmie-rung fördert zu wenig Sägekettenhaftöl. | ► Ölfördermenge erhöhen. | |
| Der Motor erreicht die Höchstdrehzahl nicht. | Die Motorsäge ist nicht richtig an die Umgebungsbedin-gungen angepasst. | ► Motorsäge kalibrieren. |
| Die Sägekette läuft nicht an, wenn Gas gegeben wird. | Die Kettenbremse ist eingelegt. | ► Kettenbremse lösen. |
| Die Sägekette ist zu stark gespannt. | ► Sägekette richtig spannen. | |
| Der Umlenkstern der Führungsschiene ist blockiert. | ► Umlenkstern der Führungsschiene mit STIHL Harzlö-ser reinigen. | |
| Während der Arbeit raucht es oder riecht verbrannt. | Die Sägekette ist nicht richtig geschärft. | ► Sägekette richtig schärfen. |
| Im Öltank ist zu wenig Sägeketten-Haftöl. | ► Sägeketten-Haftöl einfüllen. | |
| Die Kettenschmie-rung fördert zu wenig Sägekettenhaftöl. | ► Ölfördermenge erhöhen. | |
| Die Sägekette ist zu stark gespannt. | ► Sägekette richtig spannen. | |
| Die Motorsäge wird nicht richtig angewendet. | ► Anwendung erklären lassen und üben. |
18.2 Verbrennungsraum lüften
▶ Kettenbremse einlegen.
- Haubenverschlüsse (1) 1/4 Umdrehung gegen den Uhrzeigersinn drehen.
▶ Haube (2) abnehmen.
▶ Zündkerzenstecker (3) abziehen.
▶ Zündkerze herausdrehen.
▶ Zündkerze trocknen.
WARNUNG
■ Wenn bei abgezogenem Zündkerzenstecker der Anwerfgriff herausgezogen wird, können Funken nach außen treten. Funken können in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
Kombihebel in die Position stellen und halten, bevor der Anwerfgriff herausgezogen wird.
- Kombihebel in die Position stellen und halten.
- Anwerfgriff mehrmals herausziehen und zurückführen.
Der Verbrennungsraum ist gelüftet.
▶ Zündkerze eindrehen und fest anziehen.
- Zündkerzenstecker (3) fest aufdrücken.
▶ Haube (2) aufsetzen. - Haubenverschlüsse (1) so lange im Uhrzeigersinn drehen, bis ein Klick zu hören ist. Die Haubenverschlüsse sind verriegelt.
19 Technische Daten
19.1 Motorsäge STIHL MS 462 C-M R
- Hubraum: 72,2 ~cm^3
– Leistung nach ISO 7293: 4,4 kW (6,0 PS)
– Leerlaufdrehzahl nach ISO 11681: 2800 ± 50 1/min
– Zulässige Zündkerzen: NGK CMR6H von STIHL
– Elektrodenabstand der Zündkerze: 0,5 mm
- Gewicht bei leerem Kraftstofftank, leerem Öltank, ohne Führungsschiene und ohne Sägekette: 6,5 kg
- Maximaler Inhalt des Kraftstofftanks: 720 cm ^3 (0,72 l)
- Maximaler Inhalt des Öltanks: 340 cm³ (0,34 l)
19.2 Kettenräder und Kettengeschwindigkeiten
Folgende Kettenräder können verwendet werden:
7-zähnig für 3/8"
- Maximale Kettengeschwindigkeit nach ISO 11681: 28,9 m/s
- Kettengeschwindigkeit bei maximaler Leistung: 21,7 m/s
19.3 Mindestnuttiefe der Führungsschienen
Die Mindestnuttiefe hängt von der Teilung der Führungsschiene ab.
- 3/8": 6 mm
19.4 Schallwerte und Vibrations- werte
- Schalldruckpegel L_peq gemessen nach ISO 22868: 108 dB(A). Der K-Wert für den Schalldruckpegel beträgt 2 dB(A).
- Schallleistungspegel L_w gemessen nach ISO 22868: 119 dB(A). Der K-Wert für den Schallleistungspegel beträgt 2 dB(A).
-
Vibrationswert a_hv,eq gemessen nach ISO 22867:
-
Griffrohr: 3,3 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
- Bedienungsgriff: 2,7 m/s ^2 . Der K-Wert für den Vibrationswert beträgt 2 m/s ^2 .
Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.
19.5 REACH
REACH bezeichnet eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.
19.6 Abgas-Emissionswert
Der im EU-Typgenehmigungsverfahren gemessene CO_2 -Wert ist unter www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.
Der gemessene CO_2 -Wert wurde an einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.
Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.
20 Kombinationen der Führungsschienen und Sägeketten
20.1 Motorsäge STIHL MS 462 C-M R
Folgende Führungsschienen und Sägeketten dürfen angebaut werden:
Führungsschiene: Rollomatic Super
- Teilung: 3/8"
- Nutweite: 1,6 mm
- Länge: 50 cm
• Zähnezahl des Umlenksterns: 11
Sägekette: 36 RDR (Typ 3944) - Teilung: 3/8"
- Treibglieddicke: 1,6 mm
• Anzahl der Treibglieder: 72
Die Schnittlänge einer Führungsschiene hängt von der verwendeten Motorsäge und Sägekette ab. Die tatsächliche Schnittlänge einer Führungsschiene kann geringer als die angegebene Länge sein.
21 Ersatzteile und Zubehör
21.1 Ersatzteile und Zubehör
STIHL Diese Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.
STIHL empfiehlt, original STIHL Ersatzteile und original STIHL Zubehör zu verwenden.
Ersatzteile und Zubehör anderer Hersteller können durch STIHL hinsichtlich Zuverlässigkeit, Sicherheit und Eignung trotz laufender Marktbeobachtung nicht beurteilt werden und STIHL kann für deren Einsatz auch nicht einstehen.
Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.
22 Entsorgen
22.1 Motorsäge entsorgen
Informationen zur Entsorgung sind bei einem STIHL Fachhändler erhältlich.
▶ Motorsäge, Führungsschiene, Sägekette, Kraftstoff, Benzin, Zweitakt-Motoröl, Zubehör und Verpackung vorschriftsmäßig und umweltfreundlich entsorgen.
23 EU-Konformitätserklärung
23.1 Motorsäge STIHL MS 462 C-M R
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Deutschland
erklärt in alleiniger Verantwortung, dass
– Bauart: Motorsäge
– Fabrikmarke: STIHL
– Typ: MS 462 C-M R
– Serienidentifizierung: 1142
- Hubraum: 72,2 ~cm^3
den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN ISO 11681-1, EN 55012 und EN 61000-6-1.
Die EG-Baumusterprüfung nach Richtlinie 2006/42/EG, Art. 12.3(b) wurde durchgeführt bei: DPLF, Deutsche Prüf- und Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363), Spremberger Straße 1, 64823 Groß-Umstadt, Deutschland
– Zertifizierungsnummer: K-EG-2016/7987
Zur Ermittlung des gemessenen und des garantierten Schallleistungspegels wurde nach Richtli-
nie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 9207 verfahren.
– Gemessener Schallleistungspegel: 119 dB(A)
– Garantierter Schallleistungspegel: 121 dB(A)
Die Technischen Unterlagen sind bei der Produktzulassung der AND-
REAS STIHL AG & Co. KG aufbewahrt.
Das Baujahr und die Maschinennummer sind auf der Motorsäge angegeben.
Waiblingen, 03.02.2020
ANDREAS STIHL AG & Co. KG
Dr. Jürgen Hoffmann, Leiter Erzeugnisdaten, - vorschriften und Zulassung
24 Anschriften
24.1 STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
24.2 STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Allemagne
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
ANDREAS STIHL AG & Co. KG
Badstraße 115
D-71336 Waiblingen
Germania
Zertifizierungsstelle für Land- und Forsttechnik GbR (NB 0363), Spremberger Straße 1, 64823 Groß-Umstadt, Germania
Waiblingen, 03.02.2020
ANDREAS STIHL AG & Co. KG
p.p. J. Hoffmann
- Vorwort
- Informationen zu dieser Gebrauchsanleitung
- Kennzeichnung der Warnhinweise im Text
- WARNUNG
- HINWEIS
- Symbole im Text
- Übersicht
- Motorsäge
- Werkzeughalter
- Vorderer Handschutz
- Schalldämpfer
- Führungsschiene
- Sägekette
- Kettenfänger
- Spannschraube
- Kettenrad
- Kettenraddeckel
- Muttern
- Krallenanschlag
- Haube
- Haubenverschluss
- Griffrohr
- Dekompressionsventil
- Zündkerze
- Schieber
- Zündkerzenstecker
- Luftfilter
- Gashebelsperre
- Bedienungsgriff
- Hinterer Handschutz
- Gashebel
- Symbole
- Sicherheitshinweise
- Warnsymbole
- Bestimmungsgemäße Verwendung
- ⚠️ WARNING
- Anforderungen an den Benutzer
- Bekleidung und Ausstattung
- Arbeitsbereich und Umgebung
- Sicherheitsgerechter Zustand
- Motorsäge
- Führungsschiene
- Sicherheitshinweise deutsch
- Sägekette
- Kraftstoff und Tanken
- Sägen
- Reaktionskräfte
- Rückschlag
- WARNING
- Hineinziehen
- Rückstoß
- Transportieren
- Aufbewahren
- Motorsäge einsatzbereit machen deutsch
- Reinigen, Warten und Reparieren
- Motorsäge einsatzbereit machen
- Motorsäge einsatzbereit machen
- Motorsäge zusammen- bauen
- Führungsschiene und Säge- kette anbauen und abbauen
- Führungsschiene und Sägekette anbauen
- Führungsschiene und Sägekette abbauen
- Schnitttiefenbegrenzer anbauen und abbauen
- Schnitttiefenbegrenzer anbauen
- Schnitttiefenbegrenzer abbauen
- Sägekette spannen
- Sägeketten-Haftöl einfüllen
- Krallenanschlag anbauen
- Kettenbremse einlegen und lösen
- Kettenbremse einlegen
- Kettenbremse lösen
- Kraftstoff mischen und Motorsäge betanken
- Kraftstoff mischen
- Motor starten und abstellen
- Motor starten
- Motor abstellen
- Motorsäge prüfen
- Kettenrad prüfen
- Führungsschiene prüfen
- Sägekette prüfen
- Mit der Motorsäge arbeiten deutsch
- Kettenbremse prüfen
- Bedienungselemente prüfen
- Gashebelsperre und Gashebel
- Motor abstellen
- Kettenschmierung prüfen
- Mit der Motorsäge arbeiten
- Winterbetrieb einstellen
- Sommerbetrieb einstellen
- Motorsäge kalibrieren
- Ölfördermenge einstellen
- Ölfördermenge erhöhen
- Ölfördermenge weiter erhöhen
- Ölfördermenge verringern
- Schnitttiefenbegrenzer einstellen
- Motorsäge halten und führen
- Sägen
- Nach dem Arbeiten
- Nach dem Arbeiten
- Transportieren
- Motorsäge transportieren
- Aufbewahren deutsch
- Motorsäge tragen
- Motorsäge in einem Fahrzeug transportieren
- Aufbewahren
- Motorsäge aufbewahren
- Reinigen
- Motorsäge reinigen
- Führungsschiene und Säge- kette reinigen
- Luftfilter reinigen
- Zündkerze reinigen
- Warten
- Wartungsintervalle
- Kettenbremse
- Reparieren deutsch
- Alle 100 Betriebsstunden
- Wöchentlich
- Monatlich
- Jährlich
- Führungsschiene entgraten
- Sägekette schärfen
- Störungen beheben
- Störungen der Motorsäge beheben
- Reparieren
- Motorsäge, Führungsschiene und Sägekette reparieren
- Verbrennungsraum lüften
- Technische Daten
- Motorsäge STIHL MS 462 C-M R
- Kettenräder und Kettengeschwindigkeiten
- Mindestnuttiefe der Führungsschienen
- Schallwerte und Vibrations- werte
- REACH
- Abgas-Emissionswert
- Kombinationen der Führungsschienen und Sägeketten
- Motorsäge STIHL MS 462 C-M R
- Ersatzteile und Zubehör
- Ersatzteile und Zubehör
- Entsorgen
- Motorsäge entsorgen
- EU-Konformitätserklärung
- Motorsäge STIHL MS 462 C-M R
- Anschriften
- STIHL Hauptverwaltung
- STIHL Vertriebsgesellschaften
- DEUTSCHLAND
- ÖSTERREICH
- SCHWEIZ
- TSCHECHISCHE REPUBLIK
Marke : STIHL
Modell : MS 462 CM R
Kategorie : Säge
