MANUALE UTENTE PAC N81 DELONGHI

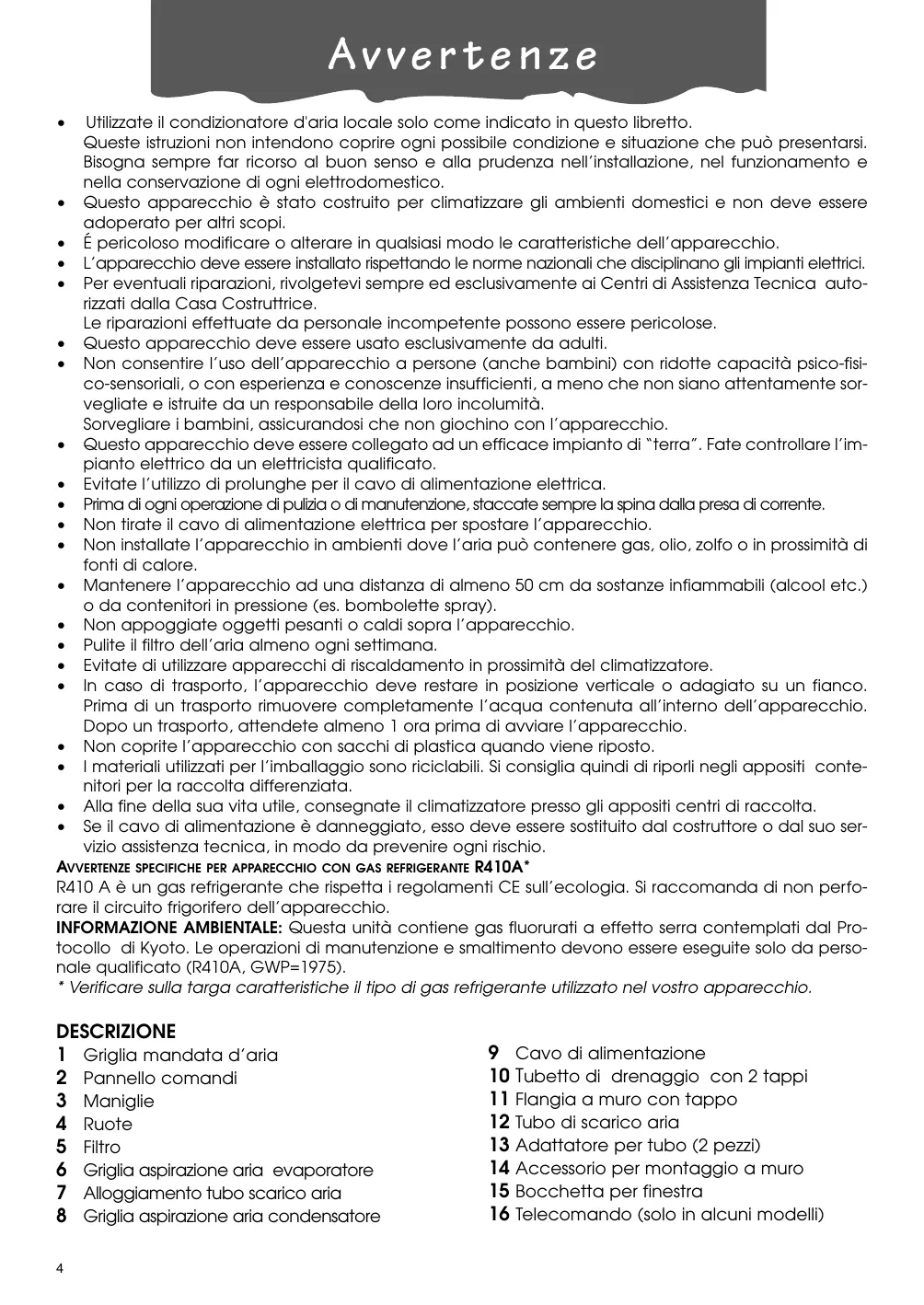

Utilizzate il condizionatore d'aria locale solo come indicate in quello libretto.

Queste istruzioni non intendono coprir ogni possibile condizione e situazione che può presentarsi. Bisognà sempre far ricorso al buon senso e alla prudenza nell'installazione, nel funzionamento e nella conservazione di ogni elettrodomestico.

• Questo appearecchio è stato costruito per climatizzare gli ambienti domestici e non deve essere adoperato per altri scopi.
• É pericoloso modificare o alterare in qualsiasi modo le caratteristiche dell'apparecchio.
  L'apparecchio deve essere installato rispettoando le norme nazionali che disciplinano gli impianti elettrici.
• Per eventuali riparazioni, rivolgetevi sempre ed esclusivamente ai Centri di Assistenza Tecnica autorizzati nella Casa Costruttrice.

Le riparazioni effettuate da personale incompetente sono essere pericolose.

• Questo appearecchio deve essere usato esclusivamente da adulti.
  Non consentire l'uso dell'apparecchio a persona (anche bambini) con ridotte capacità psico-fisico-sensoriali, o con esperienza e conoscenze insufficienti, a meno che non siano attendamente sorvegliate e struite da un responsablee della loro incolumnità.

Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

• Questo apparecchio deve essere collegato ad un efficace impianto di "terra". Fate controllare l'impianto elettrico da un elettricista qualificato.
  Evitate l'utilizzo di prolonghe per il cavo di alimentazione elettrica.
• Prima di agli operazione di pulizia o di manutenzione, staccate sempre la spina alla presa di corrente.
  Non tirate il cavo di alimentazione elettrica per spostare l'apparecchio.
  Non installate l'apparecchio in ambienti dove I'aria può contener gas, olio, zolfo o in prossimità di fonti di calore.
• Mantenere l'apparecchio ad una distance di almeno 50 cm da sostanze inflammabili (alcool etc.) o da contentitori in pressione (es. bombolette spray).
  Non appoggiate oggetti pesanti o caldi sopra l'apparecchio.
• Pulite il filtro dell'aria almeno agli settimana.
  Evitate di utilizzare apparenti di riscaldamento in prossità del climatizzatore.
• In caso di trasporto, l'apparecchio deve restare in posizione verticale o adagiato su un fianco. Prima di un trasporto rimuovere completamente l'acqua containuta all'interno dell'apparecchio. Dopo un trasporto, attendete almeno 1 ora prima di avviare l'apparecchio.
• Non coprite l'apparecchio con sacchi di plastica quando viene riposto.
• I materiali utilizzati per l'imballaggio sono riciclabili. Si consiglia quindi di riporti negli apposti contentatori per la raccolta differenziate.
• Alla fine della sua vita utile, consegnate il climatizzatore presso gli apposti centri di raccolta.
  Se il cavo di alimentazione è danneggiato,esso devese essere sostituito dal costrutto o dal suo servizio assistenza tecnica, in modo da prevenire agli rischio.

AVVERENZE SPECIFICHE PER APPARECCHIO CON GAS REFRIGERANTE R410A*

R410 A è un gas refrigerante che rispetto i regolamenti CE sull'ecologia. Si raccomanda di non perforare il circuito frigorifero dell'apparecchio.

INFORMAZIONE AMBIENTALE: Questa unità contiene gas fluorurati a effetto serra contemplati dal Protocolò di Kyoto. Le operazioni di manutenzione e smaltimento devono essere eseguite solo da personale qualificato (R410A, GWP=1975).

• Verificare sulla targa caratteristiche il tipo di gas refrigerante utilizzato nel vosto apparecchio.

DESCRIZIONE

1 Griglia mandata d'aria
2 Pannello comandi
3 Maniglie
4 Quote
5 Filtro
6 Griglia aspirazione aria evaporatore
7 Alloggiamento tubo scarico aria
8 Griglia aspirazione aria condensatore

9 Cavo di alimentazione
10 Tubetto di drenaggio con 2 tappi
11 Flangia a muro con tappo
12 Tubo di scarico aria
13 Adattatore per tubo (2 pezzi)
14 Accessorio per montaggio a muro
15 Bocchetta per finestra
16 Telekomando (solo in alcuni modelli)

Prima di collegare la spina alla presa di currente, bisogna verificare che:

• la tensione di rete sua conforme al valore indicato nella targa caratteristiche posta sul retro della macchina;
• la presa e la linea di alimentazione elettrica siano dimensionate per所提供 il carico richiesto;
• la presa sia del tipo adatto alla spina, altrimenti far sostituire la presa stessa;
• la presa sia collegata con un efficace impianto di terra. La casa costrurrice declina agli responsabilità nel caso Questa norma antinfotunistica non fosse rispetto.

Il cavo di alimentazione deve essere sostituito solo da personale technique specializzato.

Di seguito troverete tutte leindicazioni necessarie per predisporre al meglio il funzionamento del vosto climatizzatore.

L'apparecchio deve essere sempreosto in uso facendo attenzione che non ci siano ostacoli per l'aspirazione e la mandata d'aria.

CLIMATIZAZIONE SENZA INSTALLAZIONE

Poche semplici operazioni e il vostro condizionatore vi riporta alle condizioni di benessere:

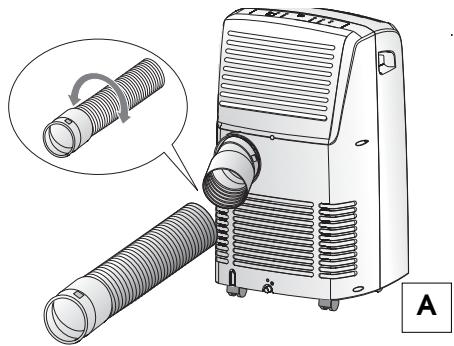

• Avvitare un adattatore per tubo 13 ad una estremità del tubo scarico aria 12.
  Applicare l'altro adattatore [13] nell'apposito alloggiamento tubo scarico aria 7 situato nella parte posteriore dell'apparecchio. (vedi fig. A).
• Avvitre l'estremità del tubo perché adattatore all'adattatore precedentemente applicativo all'apparecchio (vedi fig. A).

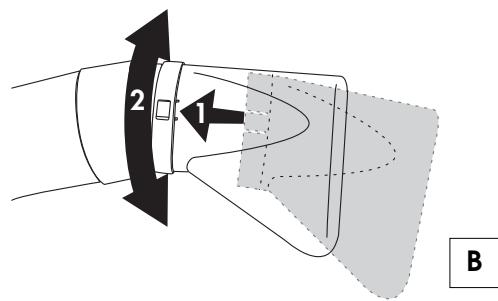

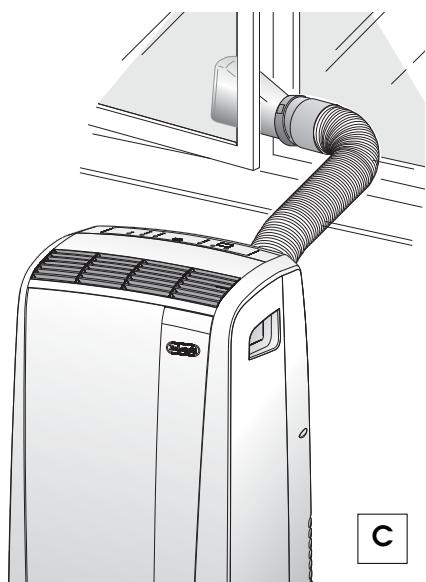

Applicare la bocchetta per finestra 15 al tubo di scarico aria 12 come indicato in fig. B.
- Avvicinate il climatizzatore ad una finestra o portafinestra.
- Assicuratevi di non ostruire il tubo di scarico aria.

• Aprite leggermente la finestra o portafinestra e mettete in posizione la bocchetta 15 come rappresentato in figura C.

Limitare al minimo possibile la lunghezza e le curve dei tubi aria evitando qualunque strozzatura.

Predisposizione all'uso

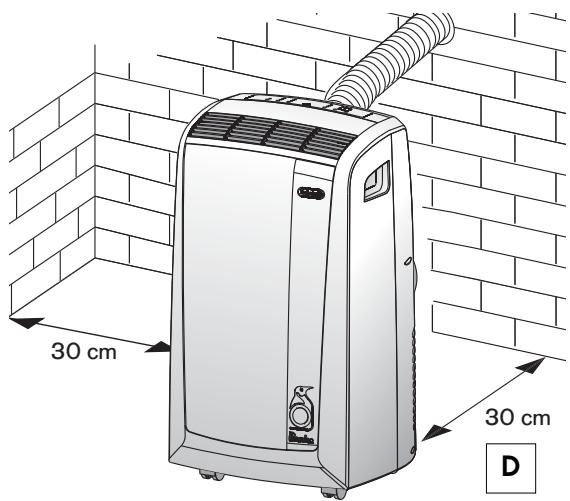

CLIMATIZZAIONE CON INSTALLAZIONE

Se lo desiderate, il vosto appearecchio cui.
anche essere installato in maniera semi-permanente (Fig. D).

In questo caso sera necessario:

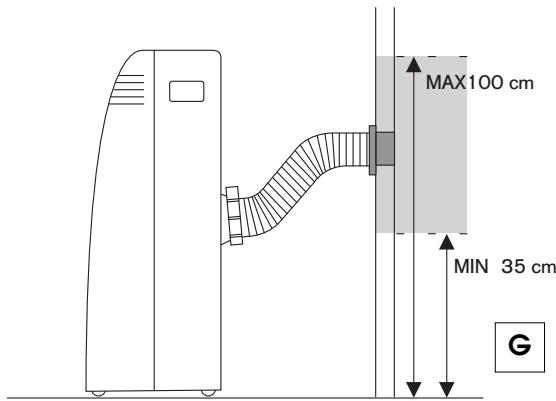

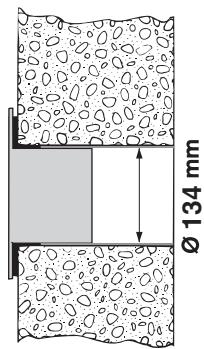

- Praticare un foro (Ø134mm) in una partice comuinicante con l'esterno oppure atraverso il vetro di una finestra. Rispetto l'intervaldo di altezza e le dimensioni del foro indicatei in figura E.

nel vetro della finestra

nello zoccolo in legno della portafinestra

nel muro: vi consigliamo di isolare la sezione del muro con un idoneo materiale isolante.

E

Limitare al minimo possibile la lunghezza e le curve dei tubi aria evitando qualunque strozzatura.

Applicare al foro l'accessorio flangia in dotazione.
Applicare I'adattatore 13 nell'apposto alloggiamento tubo scarico aria 7 situato nella parte posteriore dell'apparecchio. (vedi fig. A).
- Avvitare l'accessorio per montaggio a muro 14 al tubo uscita aria 12 opp pure, se necessario, rimuovere l' adattatore 13 dal tubo uscita aria 12 svitando lo e mettere al suoippo il terminale per installazione a muro 14 (fig. F).

Applicare l'estremita del tubo 12 alla flangia 11 come indicato in fig. G.

Ognialvolta il tubo 12 non è inestato, il foro cuiè essere chiuso tramite il tappo della flangia 11.

NOTA.

Quandofarete un'installazione di tipo semipermanente,vi consigliamo di lasciare leggermente aperta una porta (anche solo di 1 cm)per garantire il giusto ricambio dell'aria.

IL PANNELLO COMANDI

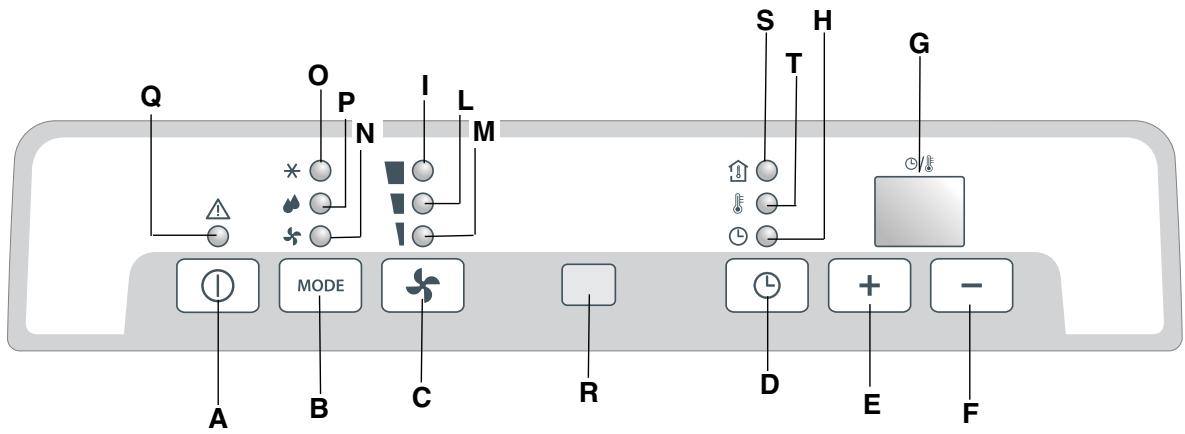

DESCRIZIONE DEL PANNELLO COMANDI

A Tasto ON/OFF (accesso/spento)
B Tasto selezione funzioni MODE

Condizionamento, deumidifica, ventilazione
C Tasto selezione velocità di ventilazione (MAX/MED/MIN)
D Tasto timer
E Tasto aumento temperatura/ tempo di funzionamento programmato
F Tasto diminuzione temperatura/tempo di funzionamento programmato
G Display Visualizza i valori di temperatura impostati, la temperatura ambiente ed il tempo di funzionamento programmato
H Spia timer in funzione
I/L/M Spie velocità di ventilazione
N Spia funzione ventilazione
O Spia funzione condizionamento
P Spia funzione deumidifica
Q Spia allarme
R Ricevitore segnale telecomando
S Spia: visualizza la temperatura ambiente
T Spia: visualizza la temperatura impostata

Non spegnere mai il condizionatore staccando direttamente la spina, ma premere il tasto e attendere quale minuto prima di staccare la spina: solo così l'apparecchio potrà svolgere i controlli che ne verificano lo stato di funzionamento.

Funzionamento

ACCENSIONE DELL'APPARECCHIO

Inserire la spina nella presa di corrente.

Premere quindi il tasto ON/OFF (A) (all'accensione il condizionatore parte dall'ultima funzione impostata prima dello spegnimento). Il display visualizza la temperatura ambiente. Premere il tasto MODE (B) sono all'accensione della spia relativa alla funzione desiderata, ovvero:

Spia (O): funzione condizionamento

Spia (P): funzione deumidifica

Spia (N): funzione ventilazione

FUNZIONE CONDIZIONAMENTO

É ideale per i periodi caldi e afosi in cui c'è bisogno di rinfresca-re e deumidificare l'ambiente.

Di default il display visualizza la temperature ambiente. La lampada spia (S) è accesa.

Per impostare la temperatura desiderata, premere i tasti ^+ (E) o - (F) finché sul display appeare la temperatura da raggiungere.

(per cambiare da ^ F a gradi ^ C o viceversa premere per alcuni secondi entrambi i tasti E e F).

La spia (T) si accende e la spia (S) si spegne.

Trascorsi 15 secondi dall'impostazione della temperatura il display rivisualizza la temperatura ambiente.

La spia (S) si riaccende

La regolazione della temperatura è possibile solo nella funzione condizionamento.

Selezionare poi la velocità di ventilazione premendo il tasto FAN (C) fino all'accensione della spia relativà alla velocità di ventilazione desiderata, ovvero:

MAX: se si desidera ottener la massima potenza del climatizzatore raggiungendo il più velocemente possibile la temperatura desiderata

MED: se si desidera contentere il livello di rumorosità mange nendo comunique un buon livello di comfort

MIN: when do siderate la massima silenziosita

Le temperature più adatte all'ambiente nel periodo estivo varia- no da 24 a 27^ . Et uncommon sconsigliabile impostare tempera- ture molto inferiori rispetto a quella esterne.

FUNZIONE VENTILAZIONE

Regolare la velocità di ventilazione premendo il tasto (C), come per la funzione condizionamento.

Tenere presente che più alta è la velocità, maggiore è la quantità d'aria filtrata; selezionando invece la velocità "MIN", l'aria filtrata è minore, ma la rumorosità è Bassa.

FUNZIONE DEUMIDIFICAZIONE

E ideale per ridurre l'umidità ambiente (stagioni intermedié, locali umidi, periodi di pioggia, ecc).
Quando si selezione la funzione deumidificazione, si illumina la spia (P).

Contemporamente si accende la spia ventilazione "MIN" (M). In esta funzione non è possibile selezionare altri velocità.

Nota: Ricordatevi di installare il tubo scarico aria come riportato nel capitolo: "Predisposizione all'uso".

PROGRAMMAZIONE DEL TIMER

Il timer vi permette di impostare l'accensione o lo spegnimento ridardato dell'apparecchio; que-sta impostazione eviterà sprechi di energia elettrica ottimizzando i periodi di funzionamento.

Comeprogrammare l'accensioneritardata

• Inserire la spina nella presa di corrente e accenderere l'apparecchio premendo il tasto ON/OFF (A); selezione quindi la funzione desiderata e le altre impostazioni di funzionamento (temperatura, velocità di ventilazione, ecc.).
• Ripremere il tasto ON/OFF (A): l'apparecchio si portera in posizione di Stand by.
• Premere il tasto timer (D): la spia timer in funzione (H) lampeggia.
• Impostare con i tasti "+" (E) o "-" (F) il numero di ore dopo le quali l'apparecchio deve iniziare a funzionare. Questi incrementano o decrementano di un'ora alla volta.

La spia (H) lampeggia sino all'accensione programmata.

É possible impostare un'accensione nell'arco delle 12 ore successive.

Per cancellare la programmazione del timer premere nuovamente il tasto timer (D).

La spia (H) smetterà di lampeggiare.

Come programmare lo spegnimento ridardato

• Da qualsiasi modo di funzionamento condizionamento/ventilazione/deumidifica è possibile programmare lo spegnimento ridardato.
• Premere il tasto Timer (D): la spia timer in funzione (H) lampeggia.
• Impostare con i tasti "+" (E) o "-" (F) il numero di ore dopo le quali l'apparecchio deve smettere di funzionare.

Questi incrementano o decrementano di un'ora alla volta.

La spia (H) lampeggia fino allo spegnimento programmato. All'orario prestabilitto il climatizzatore si spegne riportandosi nella posizione di Stand by.

Per cancellare la programmazione del timer premere nuovamente il tasto timer (D).

La spia (H) smetterà di lampeggiare.

Funzionamento con telecomando (Solo alcuni modelli)

MODELLI CON TELECOMANDO

• Rivolgere il telecomando verso il ricevitatore del condizionatore d'aria. La distanza massima tra il telecomando e l'apparecchio è di (5 metri) (senza alcun ostacolo tra il telecomando e il ricevitatore).
• Il telecomando va maneggiato con estrema cura e rispetto: perché farlo cadere, perché esporlo alla luce solare diretta, né vicino a fonti di calore.

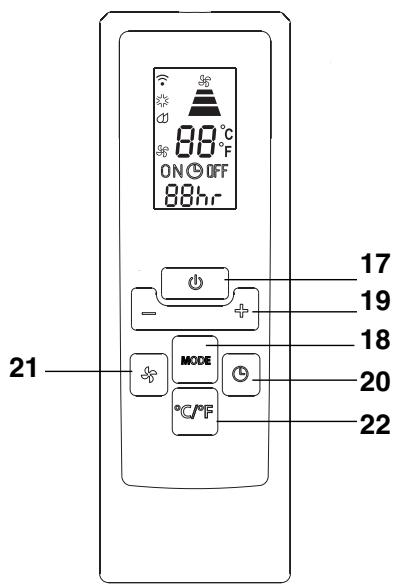

DESCRIZIONDE DEL TELECOMANDO

17) Pulsante "ON/OFF"
18) Pulsante "MODE"
19) Pulsante aumento/diminuzione temperature/ funzionamento programmato
20) Pulsante "TIMER"
21) Pulsante selezione di velocità di ventilazione (MAX/MED/MIN)
22) Pulsante commutazione ^ / ^

Sostituzione delle batterie

• Rimuovere il coperchio situato sul retro del telecomando;
• Sostituire le batterie esaurite con due batterie LR03 "AAA" 1,5V inserendole nella giusta posizione (vedere istruzioni all'interno del vano batterie);
  Reinserire il coperchio.

Sia in caso di sostituzione che di eliminazione del telecomando, le batterie devono essere rimosse ed eliminare secondo le leggi vigenti in quanto dannose per l'ambiente. Non mescolare batterie alcaline, standard (zinco-carbone) o ricaricabili (nickel-cadmium). Non gettare nel fuoco le batterie in quanto potrebbero esplodere o rilasciare dei liquidi pericolosi.

ACCENSIONE DELL'APPARECCHIO

Inserire la spina nella presa di corrente.

Premere il pulsante ON/OFF (17) del telecomando (all'accensione il condizionatore parte dall'ultima funzione impostata prima dello spegnimento).

Premere il pulsante MODE (18) per selezionare la funzione desiderata:

CONDIZIONAMENTO (COOLING)

Sul pannello comandi si accende la spia relativa alla funzione selezionata.

Per quanto riguarda le impostazioni di condizionamento/deumidifica/solo ventilazione programmatiche del timer vogliate fare riferimento a quanto riportato nei paragrafi a pag. 8-9.

Ci sono alcune avvertenze da seguire per ottenerile il massimo rendimento dal climatizzatore:

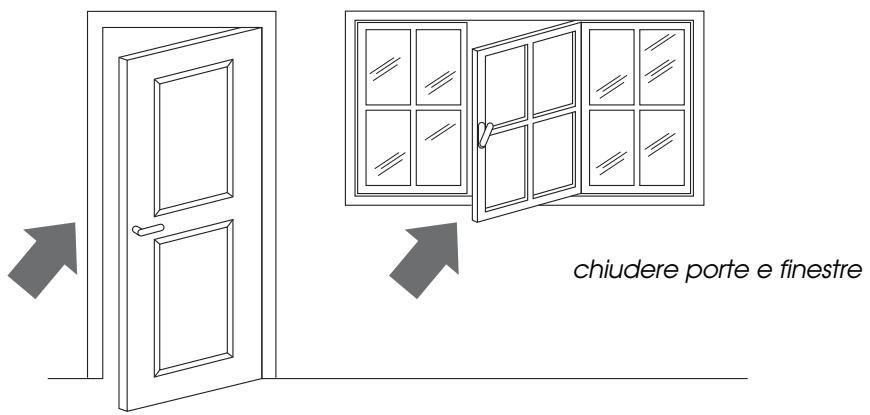

• chiudete i serramenti dell'ambiente da climatizzare. Unica eccezione nel caso di installatione attraverso un foro nella parete. In tal caso è consigliabile lasciare uno spiraglioattraverso una porta o finestra,osi da garantire il giustochio diaria.

Nonutilizzare l'apparecchio in ambienti ad alto tasso di umidità (tipolavanderia).
- Non utilizzato l'apparecchio in ambiente esterno.

• Proteggete la stanza delle espositioni dirette del sole, tirando le tende e/o abbassando parzialmente le persiane in modo da avere un funzionamento estremamente economico;
  Non appoggiare oggetti sul climatizzatore;
  Non ostacolare l'aspirazione 6 e la mandata d'aria 1;
• Assicurarsi che nell'ambiente non vi siano sorgenti di calore.

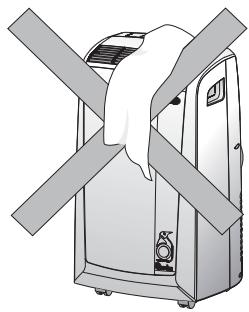

non coprite

• Controllare che il climatizzatore sia posizionato su un pavimento "in piano".

Prima di ogni operazione di pulizia o di manutenzione, spegnete l'apparecchio premendo il tasto ON/OFF (A) e nei modelli con telegomando premere il pulsante ON/OFF 17, quando staccare sempre la spina alla presa di corrente.

PULIZIA DEL MOBILE ESTERNO

Vi suggeriamo di pulire l'apparecchio con un panno che sua soltanto inumidito ed asciugare con un panno asciutto. Per motivi di sicurezza non lavate il climatizzatore con acqua.

Precauzioni

Mai usare benzina, alcohol o solventi per la pulizia. Mai spruzzare liquido insetticida o simili.

PULIZIA DEI FILTRI ARIA.

Per mantenere inalterata l'efficienza del vosto climatizzatore Vi consigliamo di pulire il filtro antipolvere agli settimana di funzionamento. Il filtro è situato in corrispondenza della griglia di aspirazione e la griglia è a sua volta la sede del filtrro stesso.

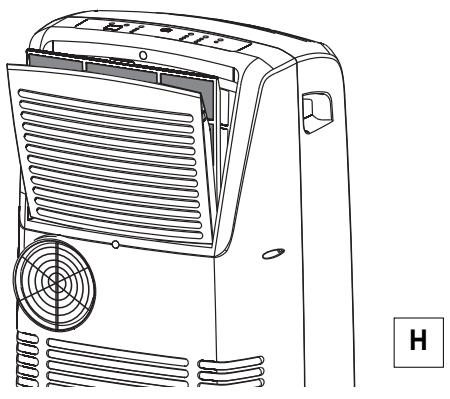

Per la pulizia del filtro sera quando necessario estrarre il filtrto come indicate in figura H.

Per togliere la polvere depositata sul filtrò usare un aspirapolvere. Se è molto sporco immergerlo in acqua tiepida risciacquando più volte. La temperatura dell'acqua va mantenuta sotto i 40^ C.

Dopo averlo lavato, lasciare asciugare il filtro. Per reinserirlo, ricollocate il filtrro nell'apposita sede.

VERIFICHE DI INIZIO STAGIONE

Verificate che il cavo di alimentazione e la presa siano perfettamente integri e assicurati che l'impianto di messa a terra sa efficiente. Osservate scrupolosamente le norme di INSTALLazione.

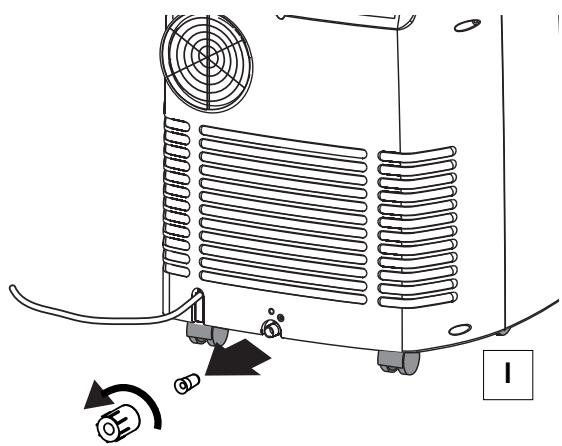

OPERAZIONI DI FINE STAGIONE

Per svuotare completamente dall'acqua il circuito interno, rimuovere il tappo esterno dal tubetto di drenaggio, svitandolo in senso antiorario quindi, rimuovere il tappo interno (figura 1). Lasciare defluire completamente l'acqua residua in una bacinella. A svuotamento completato rimettere i tappi facendo attenzione a chiuderli bene.

Pulire ilhetto e fatale asciugare bene prima di reinserirlo.

PROBLEMI	CAUSE	RIMEDI
Il climatizzatore non si accende	· manca la corrente · la spina non è insertita · è intervenuto il dispositivo di sicurezza	· attendere · inseire la spina · Chiamate il vostro centro di assistenza
Il climatizzatore funziona solo per poco tempo	· il tubo di scarico aria forma una strozzatura · il tubo di scarico aria è ostruito · il tubo di scarico aria presenta delle pieghe	· posizionare correttamente il tubo di scarico · videere se vi sono degli ostacoli che impediscono lo scarico dell'aria all'esterno · eliminare le pieghe
Il climatizzatore funziona ma non rinfrezca laStanza	· finestra aperta · nellaStanza sta funzionando quale fonte di calore (bruciatore, lampada etc.) · il tubo di scarico dell'aria è uscito alla sua sede · filtrato aria intasato · il climatizzatore ha una potenzialità non ade-guata alle condizioni o alle dimensioni del-l'ambiente	· chiudere la finestra · eliminare la fonte di calore · inseire il tubo nella sede · pulire il filtrato o sostituirlo
Odore particolare nellaStanza	· il filtrato dell'aria è intasato	· pulire il filtrato o sostituirlo
Il climatizzatore non funziona per circa 3 minuti dal riavvio	· è intervenuto il dispositivo di sicurezza della macchina	· attendere che siano trascorsi 3 min.
La spia allarme (ALARM) Q si accende	· La vaschetta situata all'interno dell'apprecchio è piena	· Svuotare la vaschetta (vedi paragrafo operazione di fine stagione pag. 12).

AUTODIAGNOSI

L'apparecchio è dotato di un sistema di autodiagnosi che identifica alcune anomalie di funzionamento. I messaggi di erre compaiano sul display dell'apparecchio.

SE SUL DISPLAY COMPRE...	SE SUL DISPLAY COMPRE...	SE SUL DISPLAY COMPRE...
“Low Temperature” (bassa temperatura)	“High Temperature” (alta temperatura)	“Probe Failure” (sonda danneggiata)
...SIGNIFICIA: la temperature ambiente è troppo Bassa	...SIGNIFICIA: la temperature ambiente è troppo alta	...SIGNIFICIA: rivolgersi al più vicino centro assistenza.

Garanzia/caratteristiche tecniche

GARANZIA E ASSISTENZA TECHNICA

Condizioni di garanzia e di assistenza tecnica sono riportate sulla documentazione fornita a corredo del vosto appearecchio.

CARATTERISTICTECNICHE

Tensione di alimentazione	vedere targa caratteristiche
Potenza max. assorbita in condizionamento	“
Refrigerante	“
Potenza frigorifera	“

CONDIZIONI LIMITE DI FUNZIONAMENTO

Temperatura nella stanza in condizionamento 21÷ 35^

Il trasporto, la carica, la pulizia, il recupero e lo smaltimento del refrigerante devono essere effettuali solo dai centri di assistenza tecnica autorizzati nella casa costruttrice.

Lo smaltimento dell'apparecchio deve essere eseguito solo da personale specializzato autorizzato alla casa costruttrice.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea 2002/96/EC e del Decre-to Legislativo n. 151 del 25 Luglio 2005.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli apposti centri di raccolta differenziata predisposi dalle amministrazioni comunali, oppure presso i rivenditori che forniscono quello servizio. Smaltire separamente un elettrodomestico consente di evitare possibili consequences negative per l'ambiente e per la salute derivanti da un suo smaltimento inadaguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparnio di energia e di risorse. Per rimarcare l'obbligo di smaltire separamente gli elettrodomestici, sul prodotto è riportato il marchio del contentatore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Avertissements
