Tipo di prodotto	Ventilatore a piantana
Marca	Bestron
Modello	ASV45ZR
Alimentazione	220-240 V ~ 50 Hz
Numero di velocità	3 (lenta, media, veloce)
Oscillazione	Sì, movimento oscillante sinistra-destra
Timer	Sì, fino a 3,5 ore con incrementi di 30 minuti
Telecomando	Sì, portata fino a 6 metri
Funzione Breeze Naturale	Sì, variazione automatica tra velocità alta e bassa
Funzione Breeze Sleep	Sì, riduzione graduale a una brezza leggera
Altezza regolabile	Sì, tramite piede telescopico con blocco
Orientamento verticale	Sì, inclinazione possibile in avanti o verso il basso
Diametro pale	40 cm (stimato)
Materiale pale	Plastica
Garanzia	60 mesi (5 anni)
Pulizia	Smontare la griglia e le pale, pulire con un panno umido
Piede	Montaggio a croce con due barre e blocco
Peso	Circa 5 kg (stimato)

Domande frequenti - ASV45ZR BESTRON

Come montare il ventilatore Bestron ASV45ZR?

Inizia incrociando le due barre di supporto del piede telescopico e fissale con le quattro viti. Quindi, svita il blocco di altezza, infila la protezione e riavvita. Monta la parte posteriore della griglia sul blocco motore allineando gli incastri, poi fissa con l'anello. Monta le pale e il pulsante di fissaggio. Infine, posiziona la parte anteriore della griglia e chiudi le clip.

Come usare il telecomando?

Punta il telecomando verso il ventilatore a meno di 6 metri e con un angolo inferiore a 30 gradi. Usa i pulsanti ON/SPEED per accendere e cambiare velocità, OFF per spegnere, MODE per le funzioni Breeze, e il pulsante timer per programmare lo spegnimento automatico.

Come impostare il timer?

Premi più volte il pulsante timer del telecomando per aumentare il tempo con incrementi di 30 minuti. Per 3,5 ore, premi fino a quando i LED 0,5h, 1h e 2h sono accesi contemporaneamente. Il ventilatore si spegnerà automaticamente alla fine del tempo programmato.

Cos'è la modalità Breeze Naturale?

La modalità Breeze Naturale fa variare la velocità del ventilatore tra alta e bassa per simulare una brezza naturale. Per attivarla, premi il tasto MODE del telecomando fino a quando si accende una luce verde. Premi di nuovo MODE per disattivare.

Come pulire il ventilatore?

Spegni e scollega l'appareio. Usa una spazzola o un aspirapolvere per rimuovere la polvere. Se necessario, smonta la griglia e le pale: svita il cerchio, rimuovi la parte anteriore, svita il pulsante e rimuovi le pale, poi l'anello di fissaggio e la parte posteriore. Pulisci le parti con un panno umido e asciuga bene. Non pulire mai il blocco motore con un panno umido, usa un panno asciutto.

Cosa fare se il ventilatore non si accende?

Controlla che la spina sia ben inserita e che la presa funzioni. Se il problema persiste, contatta il servizio post-vendita Bestron. Non tentare mai di riparare l'apparecchio da solo, affidalo a un tecnico qualificato.

Qual è la durata della garanzia del Bestron ASV45ZR?

Il ventilatore ha una garanzia di 60 mesi (5 anni) dalla data di acquisto, che copre i difetti di fabbricazione. La garanzia si applica al primo acquirente e richiede una prova d'acquisto. Non copre danni dovuti a uso improprio, installazione errata o riparazioni da parte di persone non qualificate.

Il ventilatore può essere usato all'aperto?

Fai attenzione se usi l'apparecchio all'aperto. Non usarlo mai in ambienti umidi o vicino a finestre aperte, perché l'acqua piovana potrebbe causare un cortocircuito. Il ventilatore è progettato per uso domestico in interni.

Come regolare l'altezza del ventilatore?

Svita il blocco di altezza sul piede telescopico, regola l'altezza desiderata, poi riavvita saldamente il blocco per mantenere la posizione.

Come attivare l'oscillazione?

Per attivare l'oscillazione (movimento oscillante da sinistra a destra), premi il blocco angolare sul blocco motore. Per una ventilazione fissa, tira il blocco angolare. Puoi anche orientare manualmente la griglia in avanti o leggermente verso il basso.

MANUALE UTENTE ASV45ZR BESTRON

Istruzioni per l'uso

Manual del usuario

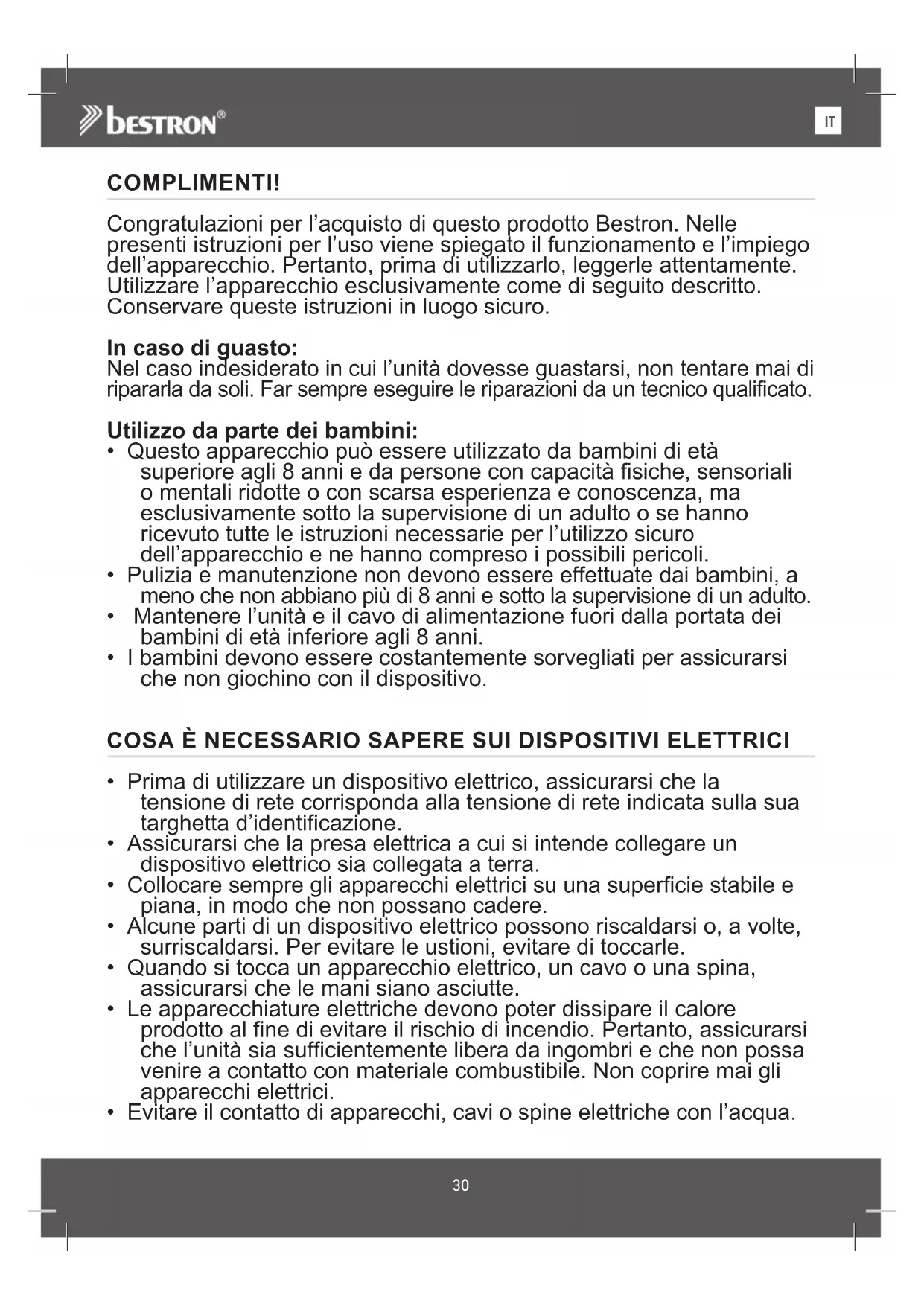

HERZLICHEN GLUCKWUNSCH!

Congratulations per l'acquire di quello prodotto Bestron. Nelle presenti istruzioni per l'uso viene spiegato il funzionamento e l'impiego dell'apparecchio. Pertanto, prima di utilizzato, leggerle attendamente. Utilizzare l'apparecchio escludivamente come di seguito descritto. Conservare queste istruzioni in luogo sicuro.

In caso di quasto:

Nel caso indesiderato in cui l'unità dovesse guastarsi, non tentare mai di ripararla da soli. Far sempre eseguire le riparazioni da un technician qualificato.

Utilizzato da parte dei bambini:

• Questo appearecchio può essere utilizzato da bambini di età superioreagli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con scarsa esperienza e conoscenza, ma escludivamente sotto la supervisione di un adulto o se hanno ricevuto tutte le istruzioni necessarie per l'utilizzo sicuro dell'apparecchio e ne hanno compreso i possibili pericoli.
• Pulizia e manutenzione non devono essere effettuate dai bambini, a meno che non abbiano più di 8 anni e sotto la supervisione di un attività.
• Mantenere l'unità e il cavo di alimentazione fuori alla portata dei bambini di età inferioreagli 8 anni.
• I bambini devono essere costamente sorvegliati per assicurarsi che non giochino con il dispositivo.

COSA É NECCESSARIO SAPERE SUI DISPOSITIVI ELETTRICI

• Prima di utilizzare un dispositivo elettrico, assicurarsi che la tensione di rete corrisponda alla tensione di rete indicata sulla sua targhetta d'identificazione.
• Assicurarsi che la presa elettrica a cui si intende collegare un dispositivo elettrico sua collegata a terra.
• Collocare sempre gli appearecchi elettrici su una superficie stabile e pianza, in modo che non possano cadere.
• Alcune parti di un dispositivo elettrico possono riscaldarsi o, a volte, surriscaldarsi. Per evitare le uszioni, evitare di toccarle.
• Quando si tocca un appearecchio elettrico, un cavo o una spina, assicurarsi che le mani siano asciutte.
• Le apparecchiature elettriche devono poter dissipare il calore prodotto al fine di evitare il rischio di incendio. Pertanto, assicurarsi che l'unità sia sufficientemente libera da ingombri e che non possa essere a contatto con materiale combustibile. Non coprire mai gli apparecchi elettrici.

• Evitare il contatto di apparecchi, cavi o spine elettriche con l'acqua.

• Mai immergere apparecchi elettrici, cavi o spine in acqua o in altri liquidi.

• Se gli apparecchi elettrici dovessero cadere in acqua, mai tentare di raccoglierli. Scollegare immediatamente la spina alla presa elettrica e non riutilizzare l'apparecchio.
• Assicurarsi che gli appearecchi elettrici, i cavi e le spine non entrino in contatto con fonti di calore, come piastre calde o fiamme libere.
• Non lasciare i cavi appesi sopra il bordo del lavandino, del piano di lavoro o del ravolo.
• Quando il dispositivo non è in uso, scollegare sempre il cavo di alimentazione.
• Nello scollegare il cavo di alimentazione alla spina elettrica, assicurarsi di tirare la spina stessa e non il cavo.
• Controllare regolarmente che il cavo del disposativo elettrico sia intatto. Non utilizzato l'unità se il cavo risulta essere danneggiato. Se il cavo è danneggiato, per evitare qualsiasi rischio, è necessario che venga sostituito dal produttore, da un servizio di assistenza tecnica o da una persona qualificata.
• L'apparecchio non deve essere azionato da un timer esterno o da un sistema separato dotato di telecomando.

COSA É NECCESSARIO SAPERE SU QUESTO DISPOSITIVO

• Fare attentionione quando si utilizes il dispositivo all'aperto.
• Nonutilizzare mai l'apparecchio in ambienti umidi.
• Pulire accuramente l'unità dopo l'uso (vedere la sezione Pulizia e manutenzione).
• Non utilizzato mai l'apparecchio in prossimità di finestre aperte. L'eventuale acqua piovana potrebbe in tal caso bagnare l'apparecchio causando un corto circuito.
• Collocare il ventilatore su un pavimento orizzontale e pulito. Assicurarsi che l'apparecchio sia libero da ostacoli.
• Sistemare il cavo di alimentazione (o la prolunga) in modo tale da evitare di inciamparvi.
• Evitare che vengano inserti oggetti tra le pale del ventilatore.

DISPOSIZIONI AMBIENTALI

• Smaltire i materiali di imballaggio, come plastica e scatole di cartone, negli apposti contentitori.

Al termine della sua vita utile, non smaltire il prodotto come un normale rifiuto domestico, ma conferire presso un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Osservare il relativivo symbolo apposto sul prodotto, contentuto nelle istruzioni per l'uso o stampato sull'imballaggio.

• I materiali possono essere riutilizzati come indicato. Con il vostro aiuto per il riutilizzo, l'elaborazione dei materiali o altre forme di ricolcaggio di vecchi apparentecchi, contribuite in modo importante alla protezione dell'ambiente.
• Chiedete al vostro comune di residenza dove è ubicato il punto di raccolta appropriato.

DICHIARAZIONE DI CONFORMITA CE

Questo prodotto soddisfa i requisiti delle linee guida Europee.

R. Neyman

Controllo qualita

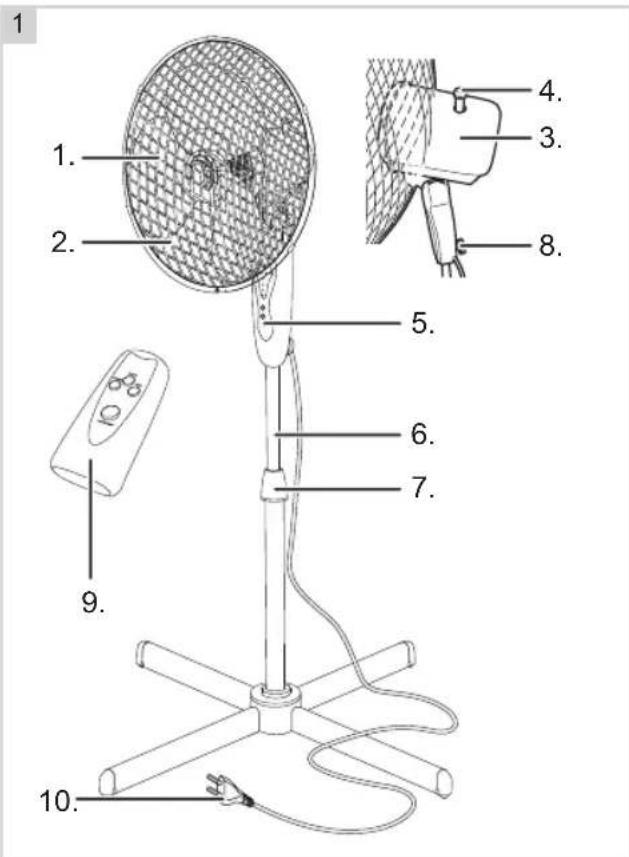

FUNZIONAMENTO - Avvertenze generali

Questo apparecchio è concepito esclusivamente per l'impiego domestico e non per l'uso professionale.

1. Pale del ventilatore
2. Griglia di protezione
3. Vano motore
4. Dispositivo per il blocco direzionale
5. Blocco comandi
6. Piantana estrabile
7. Dispositivo di blocco della regolazione dell'altezza
8. Dispositivo di blocco del ventilatore sulla piantana
9. Telekomando
10. Cavo e spina

FUNZIONAMENTO - Operazioni preliminari al primo utilizzato

Estrarre il ventilatore alla confezione ed eliminare i componenti della confezione.

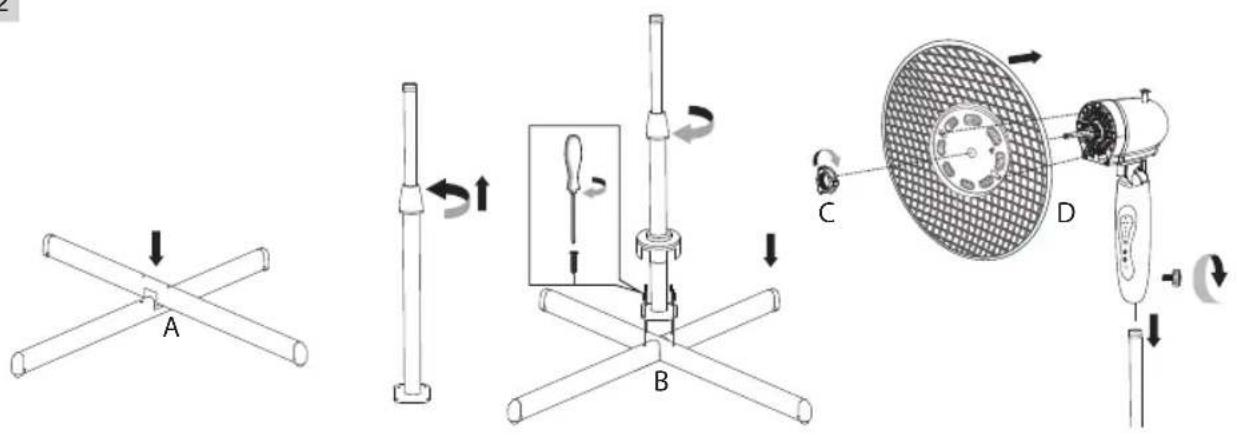

MONTAGGIO - Montaggio della pianmana

2

1. Posizione are due zampe della pianmana (2A) in modo incrociato l'une sopra all'altra e fissarle alla pianmana mediante le 4 viti in dotazione (2B).

2. Svitare e rimuovere alla piantana il dispositivo di blocco della regolazione dell'altezza.

3. Inserire il cappuccio di protezione sulla piantana e posizionarlo correttamente sulle zampe.
4. Riccollocare e serrare sulla pianantana il dispositivo di blocco della regolazione dell'altezza.
5. Ruotare verso sinistra (in senso antiorario) l'anello di fissaggio presente sull del vano motore e rimuovere l'anello dall del vano motore (2C).
6. Inserire la parte posteriore della griglia di protezione del ventilatore sull del vano motore, avendo cura di posizionare esattamente i fori in corrispondenza dei perni del vano motore e la maniglia in alto (2D).

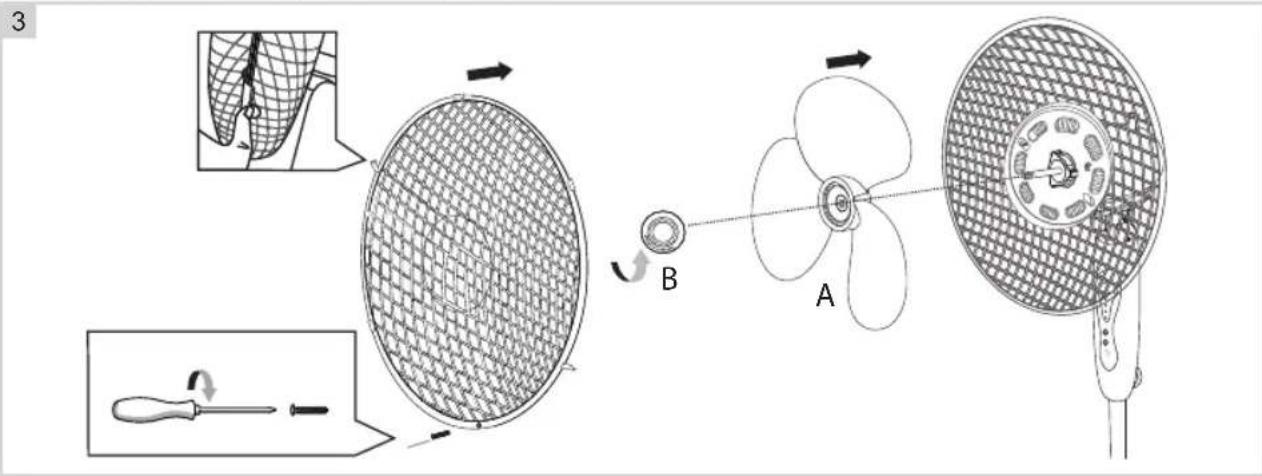

MONTAGGIO - Montaggio del ventilatore

1. Riposizionare I'anello di fissaggio sull'asse e assicurarsi di serrarlo in modo corretto (Senso orario).
2. Inserire quindi sull'asse il blocco pale del ventilatore (3A) avendo cura di posizionare esattamente i fori in corrispondenza dei due perni dell'asse.
3. Riposizionare la manopola di fissaggio (3B) sull'asse e assicurarsi di serrarla in modo corretto (in senso antiorario) tenendo ben fermo il blocco pale del ventilatore.
4. Nella modanatura sono presenti cinque morsetti. Inserire accuramente la morsetto superiore della modalatura attorno al perimetro esterno della griglia di protezione in modo tale da potere serrare assieme gli parti della modalatura mediate il dato e la vite in dotazione. Serrare la vite servendosi di un cacciavite per viti con intaglio a croce.
5. Chidere l'altro morsetti.

1. Collegare la spina in una presa elettrica e accendere il muro.

2. Premere il tasto "ON / SPEED". Al primo avvio il ventilatore funziona a bassa velocità.

3. Premere lo stesso tasto per scegliere tra bassa, media ed alta velocità (low, mid, high).

4. Regolare la direzione del flusso di aria nella posizione desiderata (vedere la fig. 5). Il ventilatore può essere orientato in modo da dirigere il flusso di aria direttamente in avanti o verticalmente, in modo leggermente inclinato verso il basso: portare la griglia di protezione del ventilatore e il blocco motore nella posizione desiderata;

b. essere fatto oscillare orizzontalmente (con un'angolazione di 75^ ). In tal modo è possibile ventilare una maggiore zona del vano in cui si soggiorna. Premere a fondo il dispositivo per il blocco direzionale presente sul blocco motore;

c. Bloccare la posizione del ventilatore durante il funzionamento. In tal modo è possibile ventilare un punto fisso. Estrarre il dispositivo per il blocco direzionale fino a udire uno scatto.

1. Premere il tasto "OFF". Il ventilatore si ferma.

L'apparecchio più essere controllato con l'uso del pannello di controllo, maanche con il telecomando.

Per un uso ottimale:

La distanza tra l'apparecchio e il telecomando dovrebbe, nt essere più di 6 metri.
Puntare il telecomando verso l'apparecchio e accertarsi che l'angolo è minore di 30 gradi.

1. Premere il tasto "ON / SPEED". Al primo avvio il ventilatore funziona a bassa velocità.
2. Premere lo stesso tasto per scegliere tra bassa, media ed alta velocità (low, mid, high).
3. Premere il tasto "OFF". Il ventilatore si ferma.

Timer mode

L'apparecchio può essere disattivato manually premendo il pulsante OFF. Tuttavia, quello apparecchio è dotato di un timer con consente di spegnere l'apparecchio al termine di un periodo di pre determed. Premendo il tasto TIMER ripetutamente si aumento il tempo in incrementi di 0,5 ore.

Per esemblio

Se si desidera disattivare l'apparecchio dopo 3,5 ore, premere il tasto TIMER ripeturamente, finché le spie di 0,5 h, 1h e 2h sono accese contemporaneamente.

Breeze mode

Il ventilatore è dotato di una Natural Breeze e una Sleep Breeze per abilitare la funzione di trascinamento che solo con il telecomando. Per farlo, premere il tasto "MODE".

A Natural Breeze varia la velocita da alto a basso (luce verde è accesa).
Al sonno varia la velocità del normale a basso Sleep Breeze (la luce è spenta).
- Premere nuovamente il pulsante "MODE" per disattivare l'impostazione. La luce rosso è accesa.

PULIZIA E MANUTENZIONE

Con l'andare del tempo possono formarsi residui di polvere tra i raggi della griglia di protezione del ventilatore e sul blocco pale. Pulire i componenti con una spazzola e/o con un aspirapolvere. Se esta operazione non è sufficiente, sare necessario smontare il ventilatore per eseguire le operazioni di pulizia.

1. Disinserire la spina alla presa di rete.
2. Allentare la modanatura presente sul perimetro della griglia di protezione del ventilatore con l'ausilio di un piccolo cacciavite per viti con intaglio a croce.
3. Rimuovere la modanatura e la parte anteriore della griglia.
4. Tenere fermo il blocco pale del ventilatore e ruotare in senso orario la manopola di fissaggio seguondo la direzione individata alla freccia "LOOSEN". Estrarre il blocco pale dal gruppo motore.
5. Rimuovere la parte posteriore della griglia di protezione del ventilatore ruotando in senso antiorario l'anello di fissaggio bianco presente al centro della griglia: estrarre quindi la griglia dal gruppo motore.
6. Pulire le parti rimosse e la pianantana con l'ausilio di un panno umido. Assicurarsi di asciugare a fondo le parti con un panno asciutto.
7. Pulire il gruppo motore con un panno asciutto.

ATTENZIONE:

• Assicurarsi che l'apparecchio non sua collegato all'alimentazione di rete nelle lo si pulisce.
  Nonutilizzare per la pulizia prodotti aggressivi o abrasivi,ne utensili taglienti (coltelli o spazzole dure).

Per rimontare i componenti del ventilatore, seguire nuovamente le istruzioni riportate al capitolo "Montaggio del

ventilatore"

DISPOSITIONI DI GARANZIA

In base alle seguenti condizioni, Bestron garantisce quello apparecchio per la durata di 60 mesi alla data di acquisito contro i quasti causati da difetti di fabbricazione e/o del materiale.

1. Durante il periodo di garanzia non verranno addebitatiosti di manodopera e per i materiali necessari.

2. La riparazione effettuata in garanzia non prolonga il periodo di garanzia.

3. Al momento della sostituzione, le parti difettose o gli stessi apparecchi guasti, torneranno automaticamente a essere proprietà di Bestron.

4. La garanzia é valida solo per l'acquirente originale e non è trasferibile.

5. La garanzia non è valida in caso di danni causati da:

6. Incidenti ed infortuni

7. Uso improprio

Usura

Negligenza

• Installazione errata

• Collegamento a una tensione di rete diversa da quella indicata sulla targhetta di identificazione del dispositivo

Modifiche non autorizzate

Riparazioni effettuate da terzi non qualificati

• Utilizzo in violazione delle norme giuridiche, tecniche o di sicurezza applicabili

• Trasporto incautoswana idoneo imballaggio o altre protezioni

• Non sono amesse richieste di risarcimento in garanzia in caso di:

Danni subiti durante il trasporto

Rimozione o modifica del numero di series del dispositivo

1. Quanto segue é escluso dalla garanzia:

Cavi

Lampade

Part in vitro

1. La garanzia non da diritto ad alcun risarcimento per anni diversi alla sostituzione o alla riparazione delle parti difettose. Bestron non può essere in nessun caso ritenuta responsable per anni consequencesuali o altre consequence derivanti da o in relazione alle apparecchiature da.this fornite.

2. I reclami in garanzia possono essere inoltrati solo al vostro rivenditore/rivenditore web o direttamente al servizio assistenza Bestron. Non limitarsi a INViar un oggetto sono preavviso. Il pacchetto pue essere rifiutato e gli eventualiosti saranno a carico del mittente. In primo luogo, contattateci per ricevere le istruzioni su come imballare e spedire il dispositivo. Qualsiasi reclamo in garanzia delve essere accompagnato alla prova di acquisto.

SERVIZIO ASSISTENZA

Nell'indesiderata eventualità di un malfunzionamento, contattare il servizio assistenza BESTRON visitando il seguente site: www.bestron.com/service

iFELICIDADES!

DICHIARAZIONE DI CONFORMITA CE

In base alle seguente condizioni, Bestron garantisce lo opparecchio per la durata di 60 mesi da data di acquisito contro i guasti causati da difetti di fabbricazione e/o del materiale.

1. Durante il periodo di garanzia non verranno addebitati costi di manodopera e per i materiali necessari.
2. La riparazione effettuata in garanzia non prolunga il periodo di garanzia.
3. Al momento della sostituzione, le parti difettose o gli stessi appearecchi guasti, torneranno automaticamente a essere propietà di Bestron.
4. La garanzia è valida solo per l'acquirente originale e non è trasfernibile.
5. La garanzia non è valida in caso di danni causati da:
6. Incidenti ed infortuni
7. Uso improprio

Usura
Negligenza

• Installazione errata
  Collegamento a una tensione di rete diversa da quella indicata sulla targhetta di identificazione del dispositivo
  Modifiche non autorizzate
  Riparazioni effettuate da terzi non qualificati
• Utilizzato in violazione delle norme qiuridiche, tecniche o di sicurezza applicabili

• Trasporto incautoswana idoneo imballaggio o altre protezioni

• Non sono amesse richieste di risarcimento in garanzia in caso di:
  Danni subiti durante il trasporto
  Rimozione o modifica del numero di series del dispositivo

• Quanto segue è escluso alla garanzia:

Cavi
Lampade

Parti in vetro

1. La garanzia non da diritto ad alcun risarcimento per dani diversi alla sostituzione o alla riparazione delle parti difettose. Bestron non vuo essere in nessun caso ritenuta responsable per dani consequences o altre consequence derivanti da o in relazione alle apparecchiature da this fornite.
2. I reclami in garanzia possono essere inoltrati solo al vosto rivenditore/rivenditore web o direttamente al servizio assistenza Bestron. Non limitarsi a INViar un oggetto sono preavviso. Il pacchetto può essere rifiutato e gli eventualiosti saranno a carico del mittente. In primo luogo, contattateci per ricevere le istruzioni su come imballare e spedire il dispositivo. Qualsiasi reclamo in garanzia deve essere accompagnato alla prova di acquisto.

SERVIZIO ASSISTENZA

Nell'indesiderata eventualità di un malfunzionamento, contattare il servizio assistenza BESTRON visitando il seguente site: www.bestron.com/service
