Titan TDA250R - Altoparlante auto Hifonics - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer per auto
Marca	Hifonics
Modello	Titan TDA250R
Dimensione altoparlante	25 cm (10 pollici)
Potenza RMS	300 W
Potenza massima	600 W
Filtro passa-basso	50 - 150 Hz regolabile, pendenza 12/18 dB/ottava
Filtro subsonico	Fisso a 15 Hz
Sfasamento	0° / 180° (interruttore)
Boost dei bassi	0 - 12 dB @ 45 Hz
Alimentazione	12 V (9-15 V), massa negativa
Fusibile	25 A
Dimensioni (L x A x P)	77 x 32 x 36 cm
Ingressi audio	RCA e alto livello (fili HP)
Modalità autoaccensione	Sì (rilevamento offset DC)
Comando remoto dei bassi	Sì (connettore BASS LEVEL)
Protezione	Surriscaldamento e cortocircuito (LED rosso)
LED indicatore	Alimentazione (verde), Protezione (rosso)
Installazione consigliata	Bagagliaio, buona ventilazione
Manutenzione	Pulire con un panno asciutto, evitare l'umidità
Sicurezza	Scollegare la batteria prima dell'installazione, utilizzare fusibile adatto
Ricambi	Fusibile 25 A accessibile
Informazioni generali	Manuale disponibile in più lingue

Domande frequenti - Titan TDA250R Hifonics

Come collegare l'alimentazione dell'amplificatore?

Collegare prima il terminale GND alla massa negativa della batteria, poi il terminale +12V al polo positivo con un fusibile da 25 A posizionato a meno di 30 cm dalla batteria. Quindi, collegare il filo REM all'uscita di comando a distanza dell'autoradio.

Cosa fare se la spia di protezione (PROTECT) si accende in rosso?

La spia rossa indica un surriscaldamento o un cortocircuito. Spegnere il sistema e lasciare raffreddare l'amplificatore. Verificare che l'impedenza degli altoparlanti non sia troppo bassa e che la ventilazione sia sufficiente.

Come regolare il filtro passa-basso (LPF)?

Utilizzare il regolatore LPF per scegliere la frequenza di taglio (50-150 Hz). L'interruttore X-OVER SLOPE consente di scegliere la pendenza: 12 dB/ottava (normale) o 18 dB/ottava (più ripida). Adattare l'impostazione al proprio altoparlante per bassi.

Come utilizzare l'ingresso di alto livello (HI LEVEL INPUTS)?

Se il vostro autoradio non ha uscite RCA, utilizzare gli ingressi di alto livello. Collegare i fili degli altoparlanti dell'autoradio ai connettori jack forniti. Non utilizzare mai contemporaneamente gli ingressi RCA e di alto livello, ciò danneggerebbe l'apparecchio.

Come attivare la funzione di accensione automatica?

Posizionare l'interruttore AUTO TURN ON su ON. L'amplificatore rileva quindi un aumento di tensione (offset DC) sull'ingresso di alto livello quando la sorgente si accende, e si spegne automaticamente quando la sorgente si spegne.

Cosa fare in caso di rumore del motore negli altoparlanti?

Assicurarsi che i cavi audio (RCA) siano lontani dai cavi di alimentazione. Verificare i collegamenti di massa e pulire i punti di contatto. Se il rumore persiste, aggiungere un filo di massa supplementare tra la batteria e il telaio.

Come collegare il comando a distanza del livello dei bassi?

Collegare il comando a distanza fornito al connettore BASS LEVEL CONTROLLER dell'amplificatore utilizzando il cavo incluso. È quindi possibile regolare il livello dei bassi dal sedile del conducente.

Quale fusibile utilizzare e dove posizionarlo?

Utilizzare un fusibile da 25 A. Posizionarlo sul cavo di alimentazione +12V, a meno di 30 cm dal terminale positivo della batteria, per ragioni di sicurezza.

Si possono utilizzare gli ingressi RCA e di alto livello contemporaneamente?

No, non utilizzare mai i due tipi di ingressi contemporaneamente. Ciò può causare gravi danni all'amplificatore. Scegliere l'uno o l'altro a seconda del proprio autoradio.

Come scegliere la fase (0° o 180°)?

La fase dipende dall'acustica del veicolo e dalla posizione del subwoofer. Provare entrambe le posizioni (interruttore PHASE SHIFT) e ascoltare quale offre il miglior rendimento dei bassi. Generalmente, la posizione che produce il livello sonoro più elevato è quella corretta.

MANUALE UTENTE Titan TDA250R Hifonics

Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.

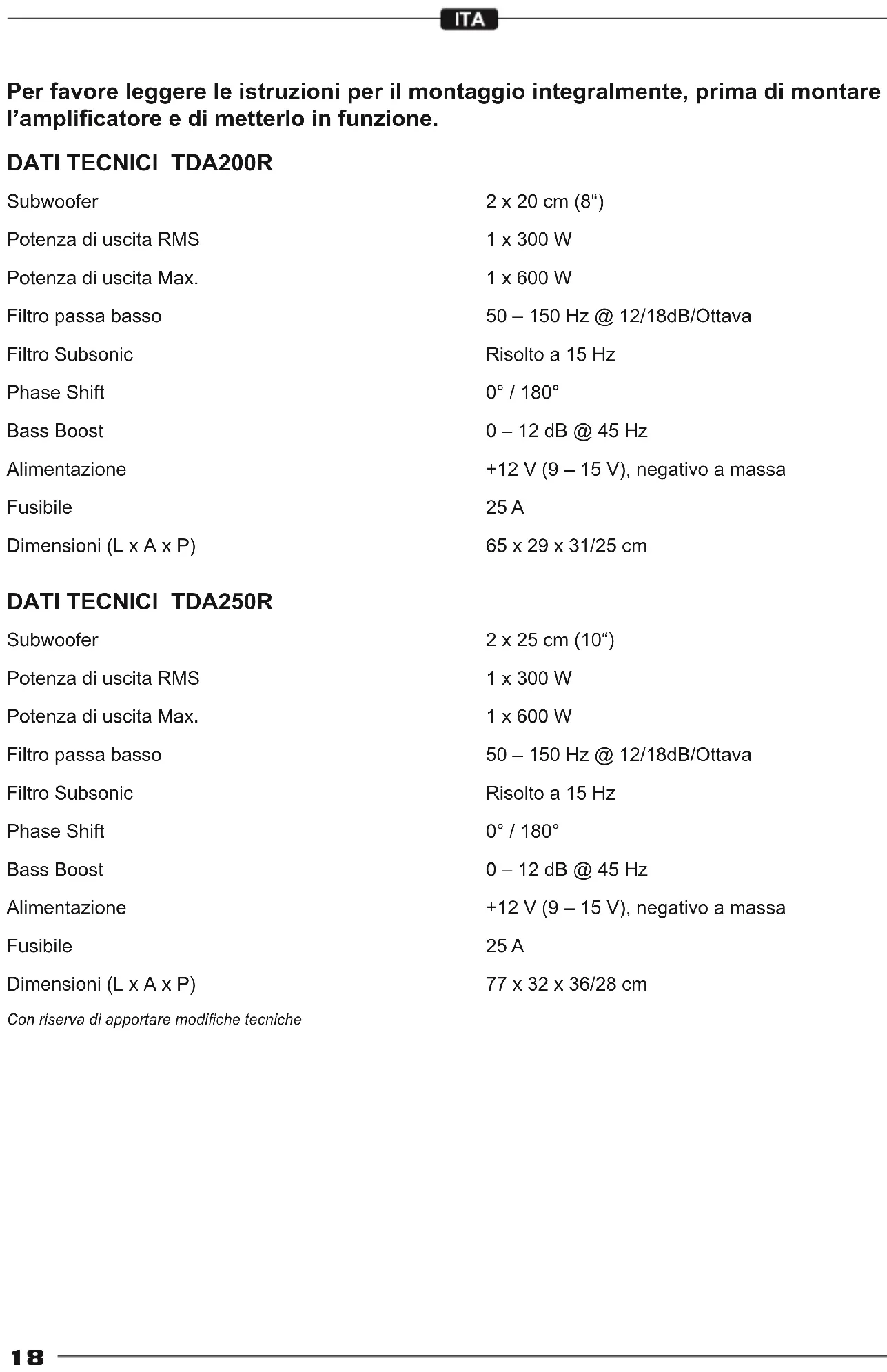

DATI TECHNICI TDA200R

Subwoofer 2× 20 cm (8")

Potenza di uscita RMS 1 x 300 W

Potenza di uscita Max. 1× 600W

Filtro passa basso 50-150 Hz @ 12/18dB/Ottava

Filtro Subsonic Risolto a 15 Hz

Phase Shift 0^ / 180^

Alimentazione +12V (9 - 15 V), negativo a massa

Fusibile 25A

Dimensioni (L x A x P) 65× 29× 31 / 25 cm

DATI TECHNICI TDA250R

Subwoofer 2× 25 cm (10")

Potenza di uscita RMS 1 x 300 W

Potenza di uscita Max. 1× 600W

Filtro passa basso 50-150 Hz @ 12/18dB/Ottava

Filtro Subsonic Risolto a 15 Hz

Phase Shift 0^ / 180^

Alimentazione +12V (9 - 15 V), negativo a massa

Fusibile 25A

Con riserva di apportare modifiche tecniche

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Questo appearecchio e adatto unicamente ad essere collegato con un systema elettrico a 12 Volt con massa negativa.
• Il calore irradiato durante l'erogazione di potenza richiede un posizionamento con una sufficiente circolazione d'aria. E molto importante che le alette di raffreddamento del dissipatore non siano adiacenti ad una paratia che possa limitare la circolazione d'aria. L'amplificatore non deve essere montato in spazi piccoli o non ventilati. E consigliabile una sistematiche nel bagagliazio.
• Montare l'amplificatore in modo tale che sua complemente protetto da urti, polvere e sporcizia.
• Fare attenuatione al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradiazioni di disturbo.
• Fare attenuation al fatto che i controlli e gli elementi di lavoro siano accessibili dopo il montaggio.
• Le prestazioni e l'affidabilità dell'impiano dipendono alla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una INSTALLazione con diversi altoparlanti o di un sistema complesso multiplo.
• Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.
• Evitare qualsiasi danno o la rimozione dei componenti del veicolo come fili, cavi, computer di bordo, le cinture di sicurezza, serbatoio o simili.

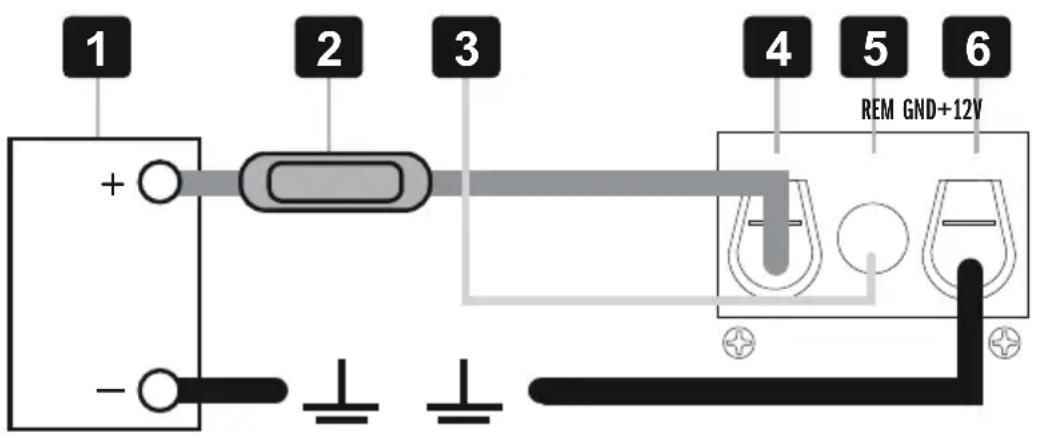

ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE

ATTENZIONE: Prima di iniziare con l'installazione staccare il morsetto negativo della batteria dell'auto, per evitare cortocircuiti.

Il normale cablaggio elettrico nelle reti di bordo dell'auto non e sufficiente per il fabbisogno di un amplificatore di potenza. Fare attentione al fatto che i conduttori elettrici del GND e del morsetto + 12 V siano sufficientamente dimensionati.

Innanzitutto create un collegamento tra il morsetto GND [6] dell'amplificatore e il polo negativo della batteria. E molto importante create un buon collegamento. Eliminare accuratamente residui di sporciazia dal punto di collegamento con la batteria. Un collegamento allentato può come consequences un malfunzionamento o disturbi e distorsioni.

L'attacco dell'amplificatore +12V [4]iene collegatoattraverso un cavo elettrico con un fusibile separato integrato, al polo positivo della batteria. Il fusabile [2] si dovrebbe trovare nelle vicinanze della batteria [1], per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al fusabile devesse inferiore a 30~cm . Inserire il dispositivo di protezione dopo aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti.

Ora allacciare il cavo del segnale di accensione [3] del autoradio alla presa REM [5] dell'amplificatore. Per l'allaccimento e sufficiente un cavo del diametro di 0,5mm^2

CAVI AUDIO

Collegare i cavi audio tra le uscite RCA dell'unità principale e gli ingressi RCA dell'amplificatore [7]. Consigliamo di effettuire un'installazione isolata, facendo passare il cavo di alimentazioneattraverso il sosto-porta che si trovava lungo il lato sinistro e il cavo audio attraverso il sosto-porta che si trovava sul lato destro, o viceversa. Cosi facendo, si riducono le interferenze determinate alla componente diafonica di disturbo dei canali audio.

INGRESSO ALTO LIVELLO

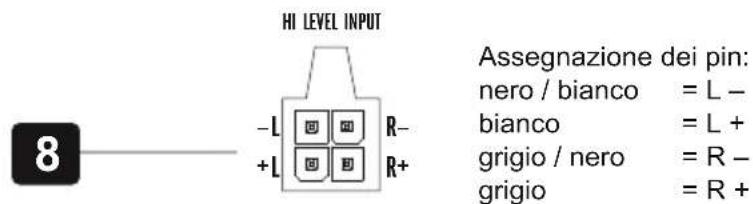

L'ingresso alto livello HI LEVEL INPUT [8] per connettere l'ingresso dell'apparecchio con I cavi degli altoparlanti nel caso la vostra sorgente non sua equipaggiata di uscite RCA.

Attraverso cavi adeguati forniti dal vosto rivenditore car audio, prolungate le uscite della sorgente sono a dove volete posizionare il vosto appearecchio.

NOTA: Non impiegare mai gli ingresso alto livello e RCA contemporaneamente. Il farlo potrebbe danneggiare seriamente l'apparecchio.

FUNZIONE DI ACCENSIONE AUTOMATICA

Spingere l'interruttore AUTO TURN ON [9] in posizione ON. Non appena si accende la sorgente, l'amplificatore rileva un aumento di tensione (6 Volt), un cosiddetto "DC offset", sull'ingresso ad alto livello [8] e quando si accende. Non appena si spegne la sorgente,anche l'amplificatore si spegne automaticamente [3].

NOTA: La funzione di accensione automatica funziona solitamente con il 90% delle sorgenti, in quanto dotate di uscite ad Alta Potenza. Potrebbe non funzionare con sorgenti di vecchia generazione.

SENSIBILITA D'INGRESSO

La sensibilità d'ingresso può essere adattata ad agli autoradio o ad agli sorgente. Ruotare il regolatore [10] di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d'ingresso LEVEL [10] in modo tale da ottenere un volume audio medio. Con但这a regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

BASS BOOST REGOLABILE

Mediante il controlo BASS BOOST [ 11 ] avete la possibilità di regolare il livello dei bassi da 0 a 12dB.

BASS BOOS

0dB 12dB

INTERRUPTORE DI FASE

L'interrottore di fase [12] permette di impostare la fase tra 0^ e 180^ in base al tempo di funzionamento del segnale.

PHASE SHIFT

0^ 180^

FILTRO PASSA BASSO REGOLABILE

Impostare le frequenze di crossover desiderata dal iltro passa basso utilizzando il regolatore [13]. In quello solo le frequenze al di sotto della frequenza di crossover scelta verranno amplificare ed il Subwoofer suonerà in modo più preciso ed e ciente. Con l'interruttore X-OVER SLOPE [14] è possibile impostare la velocità di variazione del iltro passa basso. La velocità di risposta determina se le frequenze ltrate devono essere attenuate normalmente (12 dB) o alte (18 dB).

LPF

50Hz 150Hz

12dB 18dB X-OVER SLOPI

Con l'incluso controlo remoto [16] via cavo dei bassi cui regolare il livello dei bassianche nella posizione di ascolto. Collegare il controlo remoto e il connettore BASS LEVEL CONTROLLER [15] con il cavo in do-tazione.

BASS LEV

BASS LEVEL

MIN MAX

CIRCUITI DI PROTEZIONE

Il PROTECT LED [17] si accende in rosso quando l'ampli catore è troppo caldo o in caso di corto circuito quando è collegato un carico con impedenza troppo bassa alle uscite altoparlanti. In queste casi il circuito di protezione interna spegne l'ampli catore automaticamente. L'ampli catore tornerà a funzionare normalmente dopo che il problema sarebbe stato risolto.

II POWER LED [18] si accende in verde quando I' ampli catore funziona.

POWERPROTECT

RISOLUZIONE DEI PROBLEMI

Se incontraste dei problemi后再o l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di quello.

Procedura 1:

Controllate che I'amplificatore abbia i collegamenti adeguati.

Controllate che la POWER LED sua accasa in verde. Se questo è il caso, passare al numero 3, altrimenti continuare.

1. Controllare il fusabile in linea sul cavo positivo della batteria. Sostituire, se necessario.
2. Controllare il fusibile sull'amplificatore. Sostituire, se necessario.
3. Controllate che la massa sa collagata al metallo non verniciato del telaio del veicolo. Se necessario effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del remote. Controllate che ci siano collegamenti di qualità per tutte le connessioni dell'amplificatore, l'impianto stereofonico e la batteria/porta fusibili. Se necessario, effettuare riparazioni o sostituzioni.
5. Controllare che l'interrotture AUTO TURN ON sia in posizione ON e HI LEVEL INPUT sua collegato correttamente, se non si utilizzato gli ingressi RCA AUDIO INPUT.

Procedura 2:

Gli indicatori luminosi per la PROTECT LED sono accesi in rosso.

1. Se il LED di Protezione è accesso significica che il dispositivo è stato utilizzato a livello di potenza troppo elevatorawn adeguato raffreddamento. Spagnere il systeme e lasciare che il dispositivo si raffreddi. Verificare che il systema di carica del veicolo mantenga la tensione adeguata. In caso persista il problema, potrebbe esseri un difetto nel dispositivo.

Procedura 3:

Verifica che ci sia audio in uscita dall'amplificatore.

1. Controllare che la linea ci cavi RCA si collegata opportunamente sua alla sorgente che all'amplificatore. Controllare che lungo l'intera lunghezza dei cavi non ci siano rotture, spellature, ecc. Verificare che alle entrate RCA si abbia AC con la sorgente accesa. Se necessaria, effettuare riparazioni o sostituzioni.

Procedura 4:

Rumori di accensione.

1. Scollegate il segnale d'entrata dell'amplificatore;spegnete eriaccendete l'amplificatore.
2. Se il rumore scomparisse, collegate il remote dell'amplificatore ad una sorgente con una uscita remote ritardata.

Procedura 5:

Verifica dell'amplificatore in caso si possa udire rumore di motore.

1. Stendete tutti cavi che trasportano segnale audio (RCA, cavi degli altoparlanti) lontano dai cavi di alimentazione e di massa.

OPPURE

1. Escludere tutte i componenti elettrici tra la sorgente e l'amplificatore (i). Collegate la sorgente direttamente all'ingresso dell'amplificatore. Se il rumore sparisse significa che i componenti saltati sono la causa del rumore.

OPPURE

1. Eliminate e rifate tutte le masse portandole ad un punto diverso dell'auto. Controllate che il punto di massa sia fatto su una superficie metallica pulita, alla vernice, ruggine, ecc.

OPPURE

1. Aggiungete un cavo ulteriori per la massa dal terminale negativo della batteria al metallo del telao o del monoblocco del veicolo.

OPPURE

1. Fate esaminare sua l'alternatore che tutto il circuito di ricarica del veicolo da un professionista. Controllate che il systema elettrico del veicolo sua funzionante, compreso il distributore, le candele, i cavi delle candele, il regolatore di tensione, ecc.
