MANUALE UTENTE MFH204 IFM
Istruzioni per l'uso
Sensore per cilindri idraulici
MFH
M9H
1 Introduzione
Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando www.ifm.com.
1.1 Simboli utilizzati
√ Presupposto Sequenza operativa ▷ Reazione, risultato
[...] Denominazione di tasti, pulsanti o indicazioni
→ Riferimento
Nota importante
In caso di inosservanza possono verificarsi malfunzionamenti o anomalie
Informazioni
Nota integrativa
2 Uso conforme
Il dispositivo rileva i metalli ferromagnetici (metalli FE) senza contatto e trasmette un segnale di commutazione.
3 Montaggio
3.1 Installazione di dispositivi senza finecorsa (MFH)
1: Sensore 2: Raccordo a saldare
Il dispositivo può essere regolato sull'albero del pistone grazie alla profondità di avvitamento.
ATTENZIONE
Non avvitare troppo a fondo il dispositivo durante la messa in servizio per evitare danni meccanici al dispositivo stesso, al pistone e al cilindro.
Per il montaggio con finecorsa, utilizzare i dispositivi M9H.
1: Sensore 2: Albero del pistone 3: Pistone con gamma
▶ Spostare l'albero del pistone nella posizione da rilevare. ▶ Avvitare il dispositivo fino all'arresto. ▶ Svitare il dispositivo di mezzo giro (circa 0,5 mm) per proteggerlo da danneggiamenti meccanici. ▶ Serrare il dado di fissaggio (coppia di serraggio → Scheda tecnica).
3.2 Installazione di dispositivi con finecorsa (M9H)

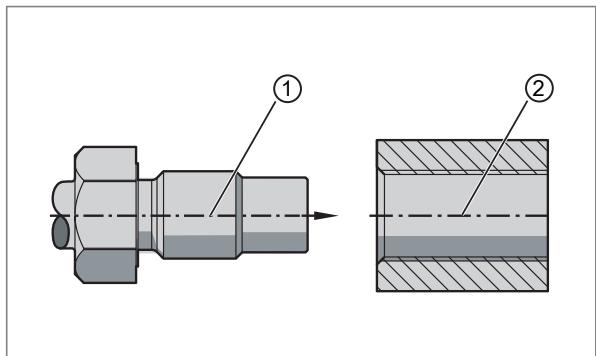

1: Sensore 2: Raccordo a saldare
▶ Avvitare il dispositivo in una filettatura M.
▶ Coppia di serraggio → Scheda tecnica.
3.3 Installazione di dispositivi per il rilevamento del pistone
▶ Avvitare il dispositivo in una filettatura M. ▶ Coppia di serraggio → Scheda tecnica.
1: Sensore 2: Blocco a vite 3: Pistone
4 Collegamento elettrico
Il dispositivo deve essere installato soltanto da personale specializzato.
Seguire le normative nazionali ed internazionali per l'installazione di impianti elettrotecnici.
▶ Disinserire la tensione dall'impianto. ▶ Collegare il sensore secondo le indicazioni della scheda tecnica/etichetta.
5 Manutenzione, riparazione e smaltimento
Il funzionamento del dispositivo non richiede manutenzione.
Il dispositivo deve essere riparato soltanto dal costruttore.
▶ Dopo l'uso, smaltire il dispositivo nel rispetto dell'ambiente secondo le norme nazionali vigenti.
