MANUALE UTENTE SM2130 IFM

Istruzioni per l'uso

Sensore di flusso magneto-induttivo

SM2xxx

SM9xxx

SM0510

Indice

1 Introduzione 4

1.1 Simboli utilizzati 4
1.2 Avvertenze 4

2 Indicazioni di sicurezza 5

2.1 Cybersecurity 5

3 Trasporto, movimentazione e stoccaggio.... 6

4 Uso conforme.... 7

4.1 Campo d'impiego 7
4.2 Nota per SM0510 e SM2130.... 7

5 Funzione 8

5.1 Opzioni per uscita OUT1 8
5.2 Opzioni per uscita OUT2 8
5.3 IO-Link 8

6 Montaggio.... 10

6.1 Raccordo a processo 10
6.2 Interferenze.... 11
6.3 Posizione di installazione 11

7 Collegamento elettrico.... 13
8 Elementi di comando e di indicazione 14
9 Menu.... 16

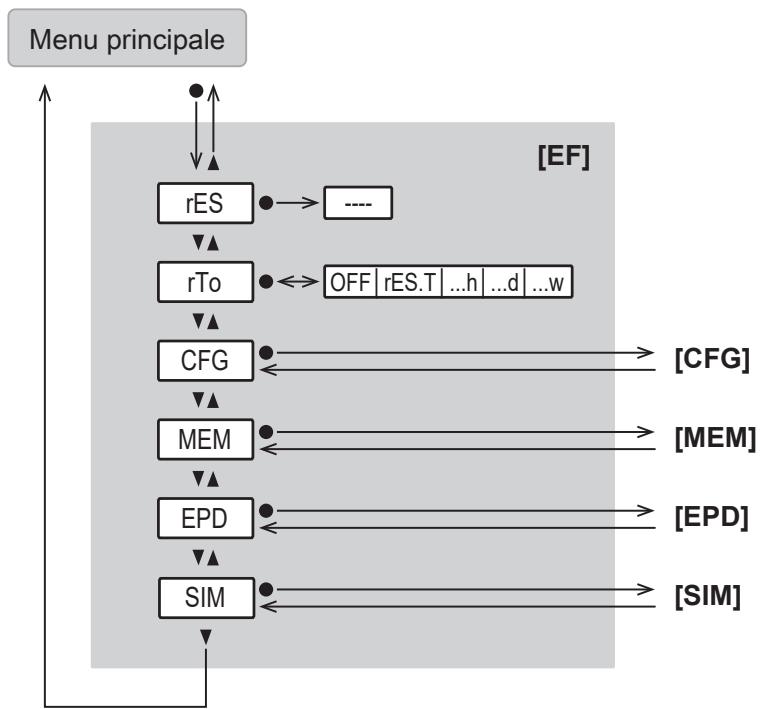

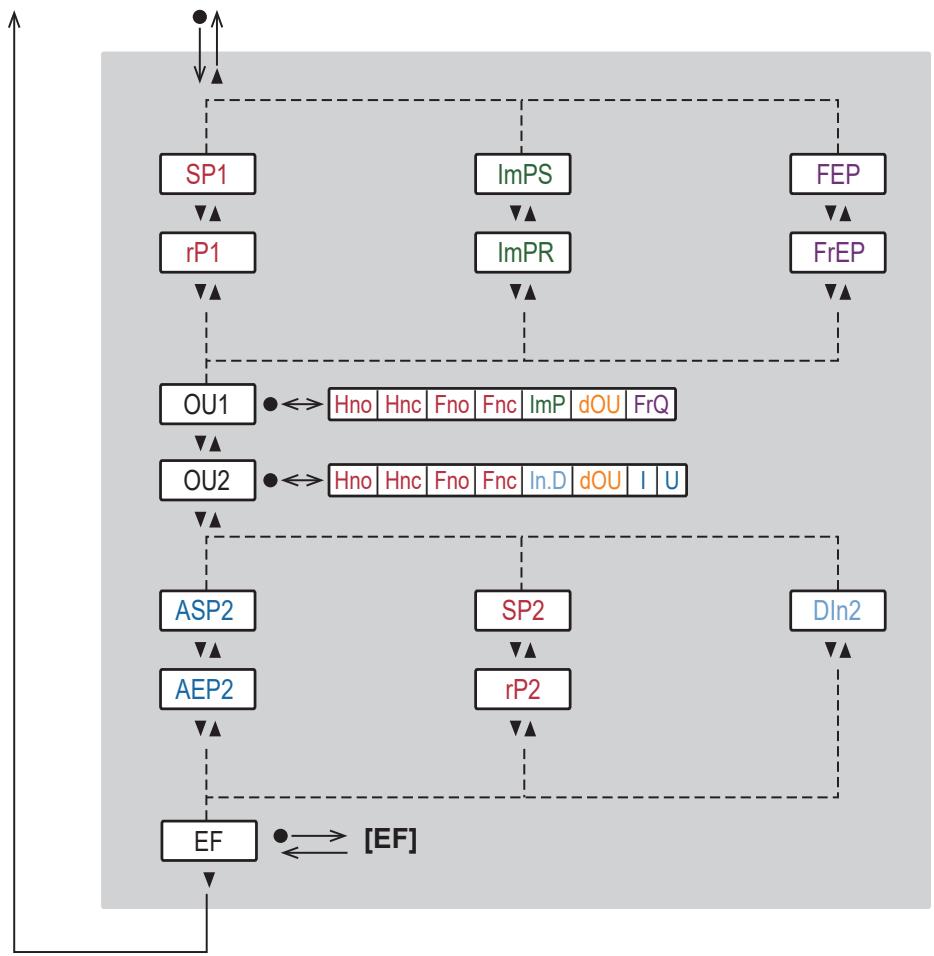

9.1 Menu principale e sottomenu 16

10 Messa in funzione.... 21
11 Parametrizzazione 22

11.1 Parametrizzazione tramite i pulsanti del dispositivo 22
11.2 Parametrizzazione tramite IO-Link 22
11.3 Configurazione dell'uscita 23

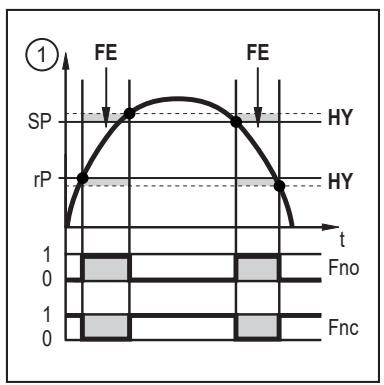

11.3.1 Segnale di commutazione Monitoraggio del valore di soglia.... 23

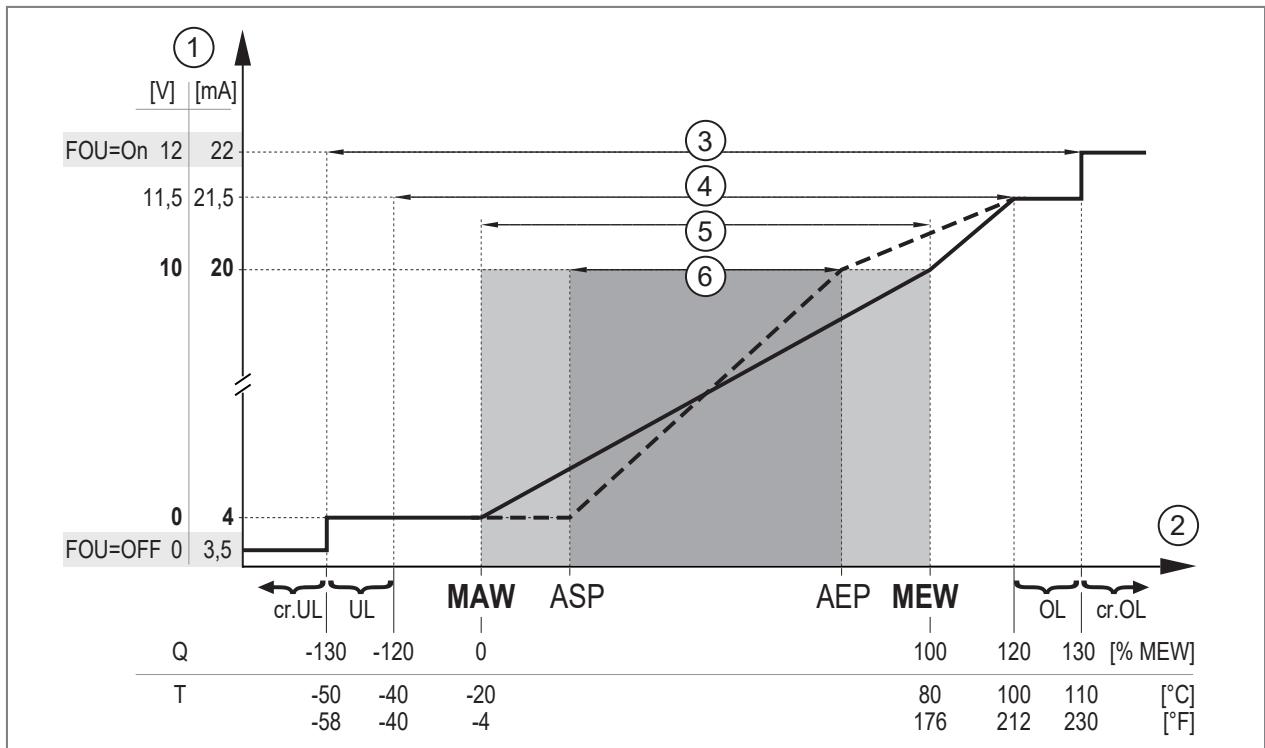

11.3.2 Segnale analogico 24

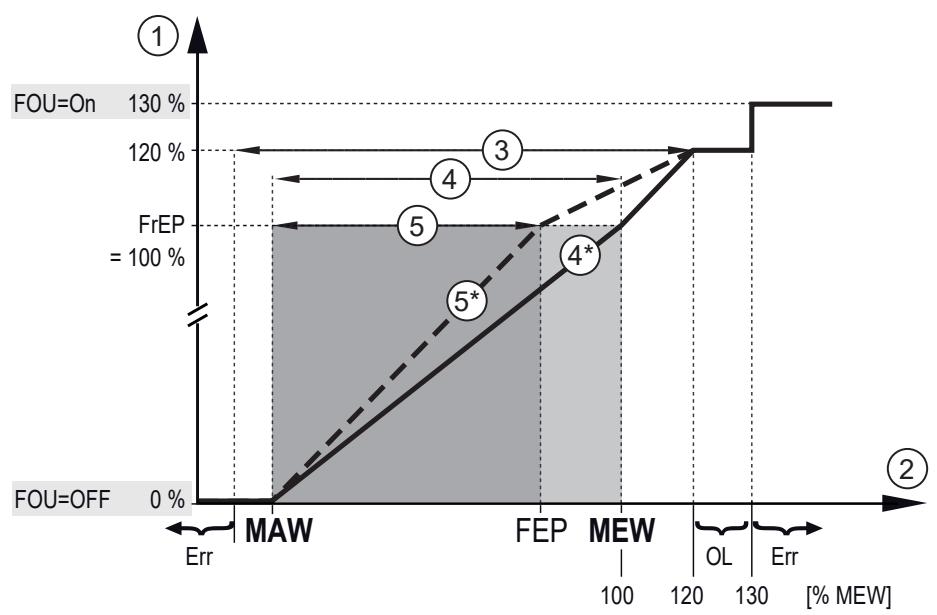

11.3.3 Segnale di frequenza.... 25
11.3.4 Monitoraggio della quantità di consumo (funzione di totalizzazione) 27

11.3.4.1 Segnale di commutazione totalizzatore.... 27
11.3.4.2 Segnale a impulsi totalizzatore 28

11.3.5 Segnale di commutazione per rilevamento del tubo vuoto.... 28

11.4 Configurazione dell'applicazione 29

11.4.1 Unità di misura standard 29
11.4.2 Comportamento delle uscite in caso di errore.... 29

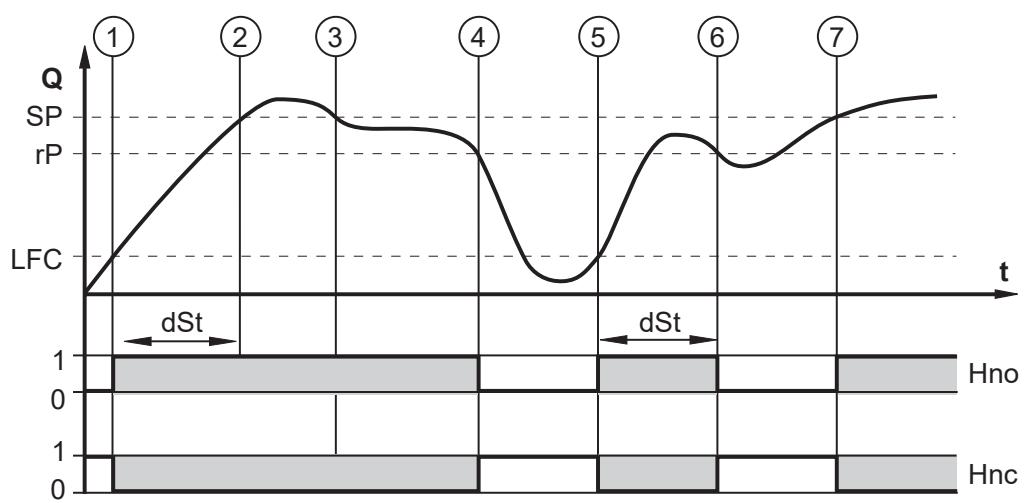

11.4.3 Ritardo all'avviamento 30
11.4.4 Polarità delle uscite di commutazione.... 32
11.4.5 Damping 32
11.4.6 Taglio del flusso minimo 32
11.4.7 Direzione del flusso 33
11.4.8 Modalità di conteggio del totalizzatore.... 33
11.4.9 Ripristino del totalizzatore.... 34
11.4.10 Blocco / sblocco 35
11.4.11 Resettare il dispositivo.... 36

11.5 Display 36

11.5.1 Display valore di processo standard 36
11.5.2 Frequenza di aggiornamento e rotazione display 37
11.5.3 Spegnere il display 37

11.6 Diagnostica e funzioni di servizio 37

11.6.1 Informazioni dispositivo 37

11.6.2 Memoria 38
11.6.3 Simulazione.... 38

12 Risoluzione dei problemi 40

12.1 Messaggi di allarme.... 40
12.2 Messaggi di errore 40

13 Manutenzione, riparazione e smaltimento 42

14 Impostazione di fabbrica 43

1 Introduzione

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando documentation.ifm.com.

1.1 Simboli utilizzati

Presupposto
Sequenza operativa
▷ Reazione, risultato

grassetto Denominazione di tasti, pulsanti o indicazioni

Riferimento incrociato non ipertestuale

Riferimento incrociato ipertestuale

Nota importante

In caso di inosservanza, possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.2 Avvertenze

Le avvertenze mettono in guardia contro possibili lesioni fisiche e danni materiali. In questo modo è possibile utilizzare il prodotto in modo sicuro. Le avvertenze sono classificate come segue:

AVVERTENZA

Avvertenza contro il rischio di gravi lesioni fisiche

▷ Rispettare l'avvertenza per evitare lesioni gravi o mortali.

CAUTELA

Avvertenza contro il rischio di lesioni fisiche di entità lieve o moderata

▷ Rispettare l'avvertenza per evitare lesioni di entità lieve o moderata.

ATTENZIONE

Avvertenza contro il rischio di danni materiali

▷ Rispettare l'avvertenza per evitare danni materiali.

2 Indicazioni di sicurezza

- Il dispositivo descritto viene montato come componente parziale di un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il costruttore del sistema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del sistema. Questa documentazione deve contenere tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatore, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del sistema.

• Leggere questo documento prima di mettere in funzione il prodotto e conservarlo per tutta la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali senza alcuna restrizione.
• Utilizzare il prodotto solo per l'uso previsto (→ Uso conforme).
  • Utilizzare il prodotto solo per i fluidi ammessi.
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici può causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le conseguenze derivanti da interventi sul prodotto o da un uso improprio da parte dell'operatore.
• L'installazione, il collegamento elettrico, la messa in servizio, il funzionamento e la manutenzione del prodotto devono essere eseguiti solo da personale specializzato addestrato e autorizzato dal gestore dell'impianto.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.

2.1 Cybersecurity

Installazione

Il dispositivo è adatto per il funzionamento in un ambiente sicuro in conformità alla norma IEC 62443-1-1. Il dispositivo è progettato per funzionare dietro un firewall.

▶ Effettuare una valutazione dei rischi dell'impianto in conformità alla norma IEC 62443-1-1.
▶ Adottare misure per garantire la sicurezza fisica.

Funzionamento

▶ Osservare le funzioni di sicurezza descritte nella documentazione del dispositivo e le raccomandazioni per il loro utilizzo.

Manutenzione

▶ Salvare la configurazione e i dati del sistema secondo i processi di change management dell'azienda.

Messa fuori servizio

▶ Assicurarsi che nessuna informazione sensibile possa cadere in mani non autorizzate.
▶ Prima di mettere fuori servizio il dispositivo, ripristinare sempre le impostazioni di sistema ai valori di fabbrica.

3 Trasporto, movimentazione e stoccaggio

▶ Conservare il dispositivo nell'imballaggio originale.
▶ Se il dispositivo viene nuovamente immagazzinato, utilizzare l'imballaggio originale.
▶ In caso contrario, proteggere i connettori inutilizzati con una controparte o un cappuccio di protezione e imballare il dispositivo in modo appropriato.
▶ Durante lo stoccaggio, rispettare le condizioni ambientali consentite per il dispositivo (→ Dati tecnici).

4 Uso conforme

Il dispositivo controlla i fluidi liquidi.

Il dispositivo rileva le variabili di processo, quali flusso volumetrico (portata/tempo), quantità di consumo e temperatura del fluido.

4.1 Campo d'impiego

Liquidi conduttivi con le seguenti caratteristiche:

• conduttività: ≥ 20 μS/cm
- viscosità: < 70 mm²/s a 40 ^° C; < 70cST a 104 ^° F

Questo è un prodotto in classe A. In un ambiente domestico questo prodotto può causare interferenze radio.

▶ Se necessario adottare misure EMC per la schermatura.

Direttiva in materia di attrezzature a pressione (PED):

I dispositivi sono conformi alla direttiva in materia di attrezzature a pressione e sono progettati e fabbricati per fluidi del gruppo 2 secondo una corretta prassi costruttiva. Utilizzo di fluidi del gruppo 1 su richiesta.

4.2 Nota per SM0510 e SM2130

Il funzionamento in condizioni di sovraccarico può causare cavitazione. Il funzionamento con cavitazione può danneggiare le parti pressurizzate.

▶ Osservare i limiti di cavitazione (→ Dati tecnici).

5 Funzione

• Il dispositivo rileva il flusso secondo il principio di misura magneto-induttivo.
• Il dispositivo rileva la temperatura del fluido come ulteriore valore di processo.
• Il dispositivo può funzionare in modalità SIO (Standard Input Output) e in modalità IO-Link.
• Il dispositivo indica gli attuali valori di processo su un display.
• Il dispositivo genera due segnali di uscita conformemente alla parametrizzazione.

5.1 Opzioni per uscita OUT1

• Segnale di commutazione flusso
• Segnale di frequenza flusso
- Segnale di commutazione totalizzatore
• Segnale a impulsi totalizzatore
- Segnale di commutazione per riconoscimento del tubo vuoto
- IO-Link

5.2 Opzioni per uscita OUT2

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
- Segnale analogico flusso
• Segnale analogico temperatura
- Segnale di commutazione per riconoscimento del tubo vuoto
- Ingresso per il ripristino del totalizzatore esterno

5.3 IO-Link

IO-Link è un sistema di comunicazione per il collegamento di sensori e attuatori intelligenti ai sistemi di automazione. IO-Link è standardizzato nella norma IEC 61131-9.

Informazioni generali su IO-Link all'indirizzo io-link.ifm

Input Output Device Description (IODD) con tutti i parametri, i dati di processo e le descrizioni dettagliate del dispositivo su documentation.ifm.com

IO-Link offre i seguenti vantaggi:

• Trasmissione senza interferenze di tutti i dati e i valori di processo
• Parametrizzazione nel processo in corso o preimpostazione al di fuori dell'applicazione
• Parametri per l'identificazione dei dispositivi collegati nell'impianto
  • Parametri aggiuntivi e funzioni di diagnostica
• Backup e ripristino automatico dei set di parametri in caso di sostituzione del dispositivo (Data Storage)
• Protocollo dei set di parametri, valori di processo ed eventi
• File di descrizione del dispositivo (IODD - Input Output Device Description) per una facile progettazione del progetto

• Collegamento elettrico standardizzato
• Manutenzione da remoto

6 Montaggio

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni.
▶ Proteggere il dispositivo dal contatto con materiali infiammabili e da contatto involontario.
▶ Fissare l'etichetta di avvertenza, in dotazione, al cavo del sensore.

ATTENZIONE

Mancanza di messa a terra funzionale in caso di installazione in una tubazione non collegata a terra (ad es. tubi in plastica).

▷ Scarsa funzionalità operativa.
▶ Mettere a terra il dispositivo. I collari di messa a terra per il connettore M12 sono disponibili come accessori, vedere documentation.ifm.com.

▶ Assicurarsi che l'impianto sia depressurizzato.
▶ Assicurarsi che, durante il montaggio, non possano fuoriuscire fluidi sul luogo di installazione.
▶ Evitare depositi, accumuli di gas e aria nella tubazione.

La presenza di bolle d'aria nel sistema dopo il montaggio può compromettere la misurazione. Soluzione:

▶ Ripulire il sistema dopo il montaggio per rimuovere l'aria. Quantità del fluido di lavaggio > 15l/min, 4 gpm).

6.1 Raccordo a processo

I dispositivi con filettatura G possono essere montati nella tubazione mediante adattatori.

Gli adattatori devono essere ordinati separatamente come accessori.

• Per informazioni sugli accessori di montaggio consultare il sito www.ifm.com.
- La corretta posizione del prodotto e la tenuta del collegamento sono garantite soltanto con adattatori i-fm.

▶ Attenersi alle istruzioni per gli accessori di montaggio.

▶ Rispettare le coppie di serraggio per sensore ed elementi di fissaggio.

Fig. 1: Raccordo a processo per dispositivi con filettatura G

1: Tubazione
2: Adattatore
3: Guarnizione
4: Filettatura G

▶ Lubrificare la filettatura del raccordo a processo, dell'adattatore e del sensore. Utilizzare una pasta lubrificante adatta al tipo di applicazione e conformemente omologata.
▶ Avvitare gli adattatori nella tubazione.
▶ Inserire le guarnizioni e posizionare il dispositivo secondo la direzione del flusso indicata dall'etichetta.
▶ Avvitare gli adattatori a mano sulla filettatura del sensore.
▶ Serrare i due adattatori in senso opposto utilizzando una chiave dinamometrica con una coppia di serraggio di 30 Nm.

6.2 Interferenze

Componenti integrati nelle tubazioni, curve, valvole, riduzioni e simili compromettono il funzionamento del dispositivo.

▶ Rispettare le distanze tra sensore e interferenze.

Considerare che i dispositivi di chiusura e di regolazione non devono trovarsi di fronte al dispositivo.

Fig. 2: Tubi di mandata e di ritorno
D: Diametro esterno del tubo
S: Interferenze

6.3 Posizione di installazione

▶ Installare il dispositivo in modo tale che il tubo di misura sia sempre completamente pieno.
▶ Installare a monte o in un tubo ascendente (Figura 2 e 3).

▶ Per un utilizzo ottimale del riconoscimento del tubo vuoto, installare il dispositivo come illustrato nella Figura 1.

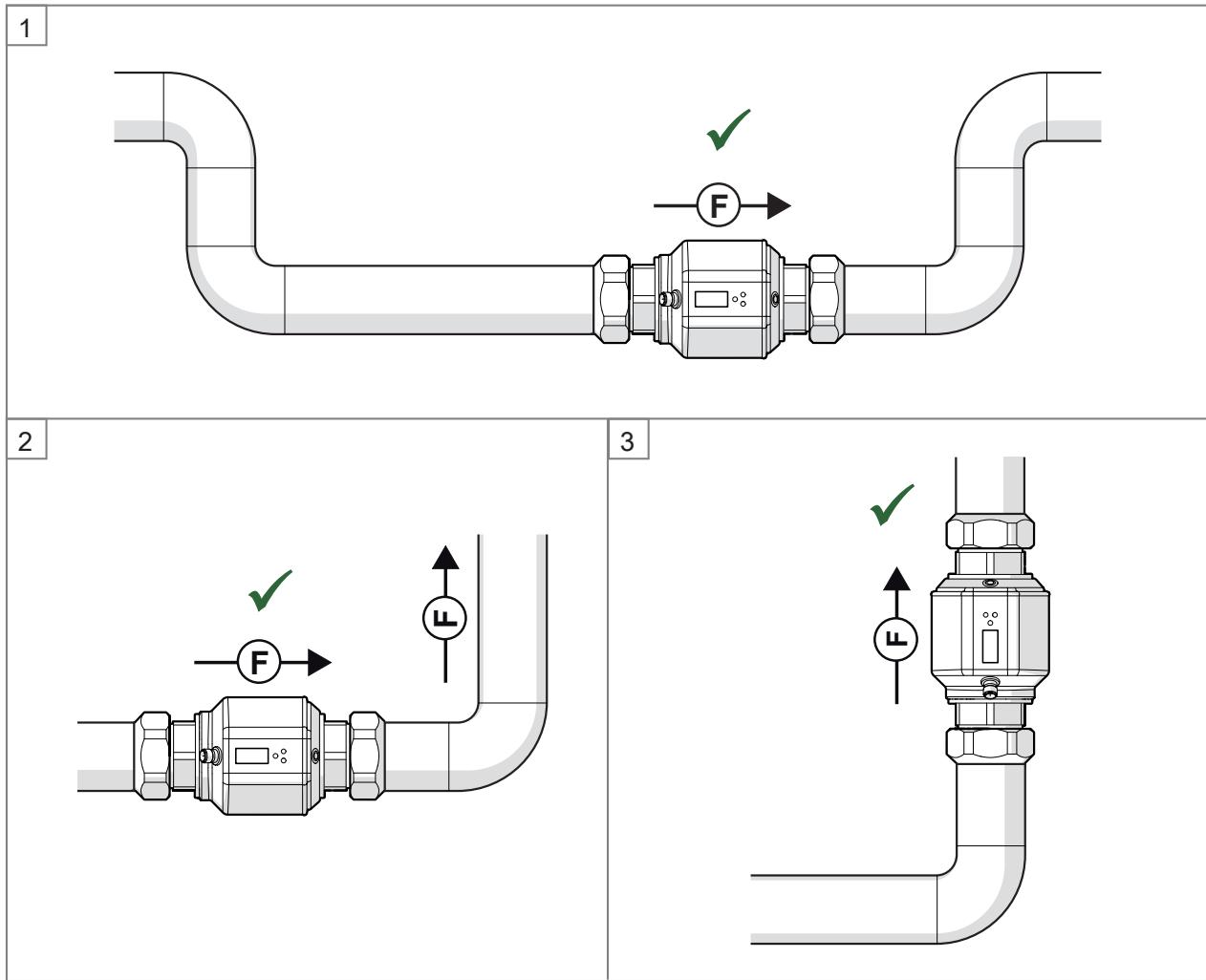

Fig. 3: Installazioni consigliate. F = Direzione del flusso

È possibile installare il dispositivo in qualsiasi posizione se vengono garantite le condizioni seguenti:

• È impossibile che si formino bolle d'aria nella tubazione.
• Le tubazioni sono sempre completamente piene.

In caso di montaggio orizzontale: per via della struttura, una piccola quantità di fluido rimane sempre nel canale di misura dopo lo spegnimento della pompa.

6.3.1 Installazione non consigliata

• Proprio davanti a una tubazione in discesa.
• In una tubazione in discesa.
- Proprio davanti a un tratto di uscita del tubo.
- Sul lato aspirazione di una pompa.
- Sul punto più alto della tubazione.

7 Collegamento elettrico

Il dispositivo deve essere installato soltanto da personale specializzato.

Rispettare le disposizioni nazionali e internazionali per l'installazione di apparecchiature elettriche.

Tensione di alimentazione ai sensi delle norme SELV, PELV.

▶ Disinserire la tensione dall'impianto.
▶ Collegare il dispositivo come illustrato di seguito:

Fig. 4: Schema di collegamento

Pin	Cablaggio
1	L+
3	L-
4 (OUT1)	Segnale di commutazione flusso Segnale di frequenza flusso Segnale di commutazione totalizzatore Segnale a impulsi totalizzatore Segnale di commutazione per riconoscimento del tubo vuotoIO-Link
2 (OUT2/InD)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale analogico flusso Segnale analogico temperatura Segnale di commutazione per riconoscimento del tubo vuoto Ingresso per il ripristino del totalizzatore esterno

Esempi di cablaggio:

1: 2 x PNP
3: 1 x PNP / 1 x analogica

2: 2 x NPN
4: 1 x NPN /1 x analogica

8 Elementi di comando e di indicazione

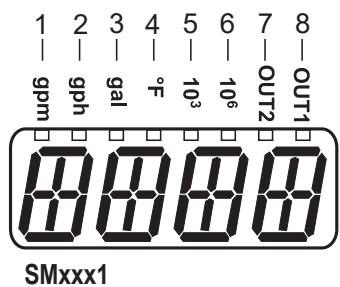

Fig. 5: Elementi di comando e di indicazione

I LED 1...6 segnalano l'unità del valore di processo visualizzato. I LED 7 e 8 indicano lo stato di commutazione delle uscite di commutazione.

Durante il funzionamento è possibile passare da una visualizzazione all'altra dei valori di processo utilizzando i pulsanti sul dispositivo:

▶ Premere ▲ oppure ▼ finché non appare la visualizzazione desiderata.
▷ Il display passa da una visualizzazione all'altra. I LED indicatori segnalano l'unità del valore visualizzato.
▷ Dopo 30 secondi il display torna alla visualizzazione standard.

Fig. 6: Passaggio dalla visualizzazione di un valore di processo all'altro; esempio

1: Indicazione standard: Display valore di processo standard ➞ 36, Unità di misura standard ➞ 29
2: Quantità di consumo prima dell'ultimo reset del totalizzatore
3: Temperatura

La quantità di consumo viene visualizzata automaticamente con l'unità di misura garantendo la massima precisione.

Significato dei LED a seconda del tipo di dispositivo:

SMxxx0
LED acceso ●:
1:	Portata attuale in litri al minuto
2:	Portata attuale in metri cubi all'ora
3:	Quantità di consumo attuale dall'ultimo reset del totalizzatore, in litri
4:	Quantità di consumo attuale dall'ultimo reset del totalizzatore, in metri cubi
4+6:	Quantità di consumo attuale dall'ultimo reset del totalizzatore, in metri cubi x 103
5:	Attuale temperatura del fluido in °C
LED lampeggiante ⚙:
3:	Quantità di consumo prima dell'ultimo reset del totalizzatore in litri
4:	Quantità di consumo prima dell'ultimo reset del totalizzatore, in metri cubi
4+6:	Quantità di consumo prima dell'ultimo reset del totalizzatore, in metri cubi x 103
SMxxx1
LED acceso ●:
1:	Portata attuale in galloni al minuto
2:	Portata attuale in galloni all'ora
3:	Quantità di consumo attuale dall'ultimo reset del totalizzatore, in galloni
3+5:	Quantità di consumo attuale dall'ultimo reset del totalizzatore, in galloni x103
3+6:	Quantità di consumo attuale dall'ultimo reset del totalizzatore, in galloni x106
4:	Attuale temperatura del fluido in °F
LED lampeggiante ⚙:
3:	Quantità di consumo prima dell'ultimo reset del totalizzatore, in galloni
3+5:	Quantità di consumo prima dell'ultimo reset del totalizzatore, in galloni x103
3+6:	Quantità di consumo prima dell'ultimo reset del totalizzatore, in galloni x106

9 Menu

Le illustrazioni dei menu mostrano i parametri che possono essere impostati sul dispositivo con i tasti. Questi parametri e altre funzioni sono disponibili anche tramite l'interfaccia IO-Link.

Fig. 7: Struttura del menu

9.1 Menu principale e sottomenu

I parametri visualizzati cambiano modificando le impostazioni di fabbrica. Le seguenti rappresentazioni dei menu indicano i parametri massimi disponibili.

La notazione dei parametri nel software di parametrizzazione può differire da quella nel display del dispositivo.

Menu principale:

Visualizzazione del valore di processo

Parametri	Spiegazione
SPx	Punto di commutazione (funzione isteresi) o valore di soglia massimo (funzione finestra) per uscita di commutazione OUTx
rPx	Punto di disattivazione (funzione isteresi) o valore di soglia minimo (funzione finestra) per uscita di commutazione OUTx
FEP	Punto finale di frequenza = valore di misura superiore con il quale viene trasmesso il se-gnale di frequenza impostato in FrEP.
FrEP	Segnale di frequenza trasmesso al raggiungimento del valore di misura superiore (valore finale oppure FEP).
ImPS	Valore dell'impulso (= valore di flusso con il quale viene trasmesso rispettivamente 1 im-pulso)
ImPR	Funzione totalizzatore: segnale a impulsi (ImPR = YES) oppure segnale di commutazione (ImPR = no)
OUx	Funzione per uscita OUTx:Hno/Fno/Hnc/Fnc = segnale di commutazione isteresi/finestra, NO/NCImP = funzione totalizzatore (segnale a impulsi o segnale di commutazione)dOU = segnale di commutazione diagnostica (rilevamento del tubo vuoto)FRQ = segnale di frequenzaI = segnale analogico 4...20 mAU = segnale in tensione 0...10 VIn. D = reset del totalizzatore tramite segnale esterno
ASP2	Punto iniziale analogico per OUT2 = valore di processo con il quale il segnale di uscita è 4 mA (0 V).
AEP2	Punto finale analogico per OUT2 = valore di processo con il quale il segnale di uscita è 20 mA (10 V).
DIn2	Segnale di reset per il ripristino del totalizzatore esterno
EF	Passaggio al sottomenu EF (funzioni avanzate)

Menu funzioni avanzate EF:

Parametro	Spiegazione
rES	Ripristino delle impostazioni di fabbrica
rTo	Impostazione del ripristino del totalizzatore (manuale o temporizzato)
CFG	Passaggio al sottomenu CFG (Impostazioni di base)
MEM	Passaggio al sottomenu MEM (Memoria)
EPD	Passaggio al sottomenu EPD (Tubo vuoto)
SIM	Passaggio al sottomenu SIM (Simulazione)

Menu Impostazioni di base CFG:

Parametro	Spiegazione
FOUx	Comportamento dell’uscita OUTx in caso di anomalia
dSt	Tempo di ritardo all’avviamento per il monitoraggio del flusso (Startup delay)
P-n	Polarità delle uscite di commutazione
dAP	Costante damping in secondi (tempo di risposta τ 63%).
diS	Frequenza di aggiornamento e orientamento del display
uni	Unità di misura standard per flusso
SELd	Valore di processo standard del display
SEL2	Valore di processo per uscita OUT2
LFC	Taglio del flusso minimo (= valore del flusso al di sotto del quale il flusso viene valutato come fermo)
FPro	Modalità di conteggio del totalizzatore: considerazione della direzione del flusso
Fdir	Direzione del flusso

Menu Memoria MEM, Rilevamento del tubo vuoto EPD e Simulazione SIM:

Parametri	Spiegazione
Hi. F	Massimo valore misurato del flusso
Lo. F	Minimo valore misurato del flusso
Hi. T	Massimo valore di temperatura misurato
Lo. T	Minimo valore di temperatura misurato
EP. On	Riconoscimento del tubo vuoto ON/OFF
dEP. E	Tempo di ritardo segnale di vuoto
dEP. F	Tempo di ritardo segnale di pieno
EP. Pr	Stato attuale della funzione di riconoscimento del tubo vuoto:EP. Pr = 200 %: il tubo è pienoEP. Pr = -100 %: il tubo è vuoto
S. FLW	Valore del flusso simulato in modalità simulazione
S. TMP	Valore simulato della temperatura in modalità simulazione
S. Tim	Durata della simulazione in minuti
S. On	Avvio della modalità simulazione

10 Messa in funzione

Dopo l'attivazione della tensione di alimentazione il dispositivo, scaduto il tempo di ritardo disponibilità, passa al modo operativo normale. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

Durante il tempo di ritardo disponibilità, le uscite si trovano nel seguente stato in base alla parametrizzazione:

• attivate con funzione NO (Hno / Fno)
• disattivate con funzione NC (Hnc / Fnc)
• 20 mA con uscita corrente (I)
• 10 V con uscita in tensione (U)

Collegando un master IO-Link, il dispositivo passa automaticamente dalla modalità SIO (Standard Input Output) alla modalità IO-Link, a condizione che la porta del master sia impostata sulla modalità IO-Link.

11 Parametrizzazione

La parametrizzazione può essere effettuata tramite l'interfaccia IO-Link o tramite gli elementi di comando del dispositivo.

I parametri si possono impostare prima del montaggio e della messa in funzione del dispositivo oppure durante il funzionamento.

Se i parametri vengono modificati durante il funzionamento, viene influenzato il funzionamento dell'impianto.

▶ Assicurarsi che non sorgano malfunzionamenti nell'impianto.

Durante la parametrizzazione il dispositivo resta in modalità operativa. Continua ad eseguire le sue funzioni di monitoraggio con il parametro esistente fino a completare la parametrizzazione.

A seconda dell'impostazione dei parametri, i parametri disponibili nel menu possono cambiare.

11.1 Parametrizzazione tramite i pulsanti del dispositivo

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni
▶ Non toccare il prodotto con le mani.
▶ Per impostare il dispositivo, utilizzare un oggetto (per es. una biro).

Parametrizzazione in generale:

Intenzione	Azione
Passaggio dalla visualizzazione del valore di processo al menu principale	●
Passaggio al sottomenu	Con ▼ andare al sottomenu (ad es. EF), poi ●
Selezione del parametro desiderato	▲ oppure ▼
Passaggio alla modalità di regolazione	●
Modifica del valore parametrico	▲ o ▼ > 1 s
Acquisizione del parametro impostato	●
Uscire dall'impostazione dei parametri senza salvare	▲ + ▼
Ritorno al menu superiore(Ripetere più volte per raggiungere la visualizzazione dei valori di processo)	▲ + ▼
Ritorno alla visualizzazione del valore di processo	> 30 secondi (timeout)

Se viene visualizzato Loc nel tentativo di modificare un parametro, i pulsanti del dispositivo sono bloccati → Blocco/Sblocco.

Se viene visualizzato S. Loc, il sensore è bloccato permanentemente tramite software. Questo blocco può essere rimosso solo tramite software di parametrizzazione.

11.2 Parametrizzazione tramite IO-Link

Il dispositivo può essere parametrizzato, ad esempio, tramite l'interfaccia IO-Link nel modo seguente:

• Parametrizzazione tramite un software adeguato, ad esempio ifm moneo|configure
  • Parametrizzazione tramite PLC
• Parametrizzazione tramite un'applicazione IloT

Requisiti per la parametrizzazione tramite l'interfaccia IO-Link:

√ Per Input Output Device Description (IODD) del dispositivo in caso di parametrizzazione tramite un software, consultare documentation.ifm.com
√ Per la descrizione dell'interfaccia IO-Link (PDF) per il dispositivo in caso di parametrizzazione tramite un PLC o un'applicazione IIoT, consultare documentation.ifm.com
√ Un master IO-Link
▶ Collegare il master IO-Link al software di parametrizzazione, al PLC o all'applicazione IIoT.
▶ Collegare il dispositivo ad una porta libera adeguata del master IO-Link.
▶ Impostare la porta del master IO-Link sulla modalità operativa IO-Link.
▷ Il dispositivo passa alla modalità IO-Link.
▶ Modificare le impostazioni dei parametri nel software.
▶ Trasferire le impostazioni dei parametri sul dispositivo.

Guida per l'integrazione del sistema e la parametrizzazione tramite IO-Link:

→ Manuale del software di parametrizzazione (ad es. moneo)
→ Spiegazioni e "Startup Packages" su ifm.com/cnt/io-link-system-integration.

11.3 Configurazione dell'uscita

Questo capitolo descrive le opzioni per i segnali di uscita su OUT1 e OUT2.

11.3.1 Segnale di commutazione Monitoraggio del valore di soglia

È possibile trasmettere un segnale di commutazione per il monitoraggio dei valori di processo. OUTx cambia il suo stato di commutazione se i limiti di commutazione impostati vengono superati per eccesso o per difetto. Si può scegliere tra la funzione isteresi e la funzione finestra.

Fig. 8: Funzione isteresi

1: Valore di processo

t: Tempo

SP: Punto di commutazione

rP: Punto di disattivazione

HY: Isteresi

Hno: Funzione isteresi NO (normally open)

Hnc: Funzione isteresi NC (normally closed)

Se è stata impostata la funzione isteresi, vengono definiti il punto di commutazione SP e il punto di disattivazione rP. rP deve avere un valore inferiore a SP. Se si modifica soltanto il punto di commutazione, quello di disattivazione cambia in base alla distanza impostata precedentemente.

Fig. 9: Funzione finestra

1: Valore di processo

t: Tempo

SP: Valore limite superiore

rP: Valore limite inferiore

HY: Isteresi

Fno: Funzione finestra NO (normally open)

Fnc: Funzione finestra NC (normally closed)

Se è stata impostata la funzione finestra, vengono definiti il valore di soglia superiore SP e quello inferiore rP. SP e rP hanno un'isteresi fissa dello 0,25 % del valore finale. Ciò mantiene stabile lo stato di commutazione dell'uscita in caso di variazioni minime del flusso.

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione

√ È stata selezionata l'unità di misura standard: EF > CFG > Uni
√ Solo per OUT2: è stato selezionato il valore di processo: EF > CFG > SEL2.
▶ Aprire Menu principale.

Funzione isteresi:

▶ Selezionare OUx e impostare il segnale di commutazione: Hno oppure Hnc.
▶ Selezionare SPx e impostare il valore di misura con il quale si attiva l'uscita.
▶ Selezionare rPx e impostare il valore di misura con il quale si disattiva l'uscita.

Funzione finestra:

▶ Selezionare OUx e impostare il segnale di commutazione: Fno oppure Fnc.
▶ Selezionare SPx e impostare il valore di soglia massimo della finestra.
▶ Selezionare rPx e impostare il valore di soglia minimo della finestra.

11.3.2 Segnale analogico

Il dispositivo trasmette un segnale analogico proporzionale al valore di processo.

Il segnale analogico può essere trasmesso come segnale in corrente o in tensione.

All'interno del campo di misura, il segnale analogico è 4...20 mA (uscita in corrente) oppure 0...10 V (uscita in tensione).

Il campo di misura è graduabile: Il campo di misura può essere limitato utilizzando i parametri ASP e AEP.

• ASP2 determina a quale valore misurato il segnale di uscita è 4 mA oppure 0 V.
• AEP2 determina a quale valore misurato il segnale di uscita è 20 mA oppure 10 V.

Distanza minima tra ASP2 e AEP2 = 20 % del valore finale.

Se il valore misurato non è compreso nel campo di misura oppure è presente un errore interno, vengono trasmessi i segnali in corrente o in tensione illustrati nella figura seguente.

Nel caso di valori di misura non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (cr. UL, UL, OL, cr. OL, Err).

Fig. 10: Caratteristica dell'uscita analogica secondo IEC 60947-5-2

1: Segnale analogico

MAW: Valore iniziale

2: Valore di misura (Q: FLOW oppure T: TEMP)

MEW: Valore finale

3: Campo di rilevamento

ASP: Punto iniziale analogico

4: Campo di indicazione

AEP: Punto finale analogico

5: Campo di misura

UL: Campo di indicazione superato per difetto

6: Campo di misura scalato

cr. UL: Campo di rilevamento superato per difetto

OL: Campo di indicazione superato per eccesso

cr. OL: Campo di rilevamento superato per eccesso

Un valore di flusso negativo significa flusso contrario alla direzione del flusso ➕ 33 impostata su Fdir.

Il segnale analogico in caso di errore può essere impostato tramite il parametro FOUx: Comportamento delle uscite in caso di errore ➞ 29.

Parametrizzazione tramite pulsanti del dispositivo: segnale analogico

È stata selezionata l'unità di misura standard: EF > CFG > Uni.
√ È stato selezionato il valore di processo per OUT2: EF > CFG > SEL2.
▶ Aprire Menu principale.
▶ Selezionare OU2 e impostare il segnale analogico: I (4...20 mA) oppure U (0...10 V).
▶ Selezionare ASP2 e impostare il valore di misura con il quale viene trasmesso il valore minimo in corrente o tensione.
▶ Selezionare AEP2 e impostare il valore di misura con il quale viene trasmesso il valore massimo in corrente o tensione.

11.3.3 Segnale di frequenza

Il dispositivo trasmette un segnale di frequenza proporzionale al valore di processo.

All'interno del campo di misura, il segnale di frequenza con impostazione di fabbrica è compreso tra 0 e 1 kHz.

Il segnale di frequenza è graduabile: il valore superiore del segnale di frequenza può essere modificato tramite il parametro FrEP.

Il campo di misura è graduabile: il valore superiore del campo di misura può essere ridotto tramite il parametro FEP.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene trasmesso il segnale di frequenza mostrato nella figura seguente.

Se i valori misurati non rientrano nell'intervallo di visualizzazione o in caso di errore, sul display appaiono dei messaggi (OL, Err).

Fig. 11: Caratteristica dell'uscita di frequenza

1:	Segnale di frequenza*	MAW:	Valore iniziale
2:	Flusso	MEW:	Valore finale
3:	Campo di indicazione	FEP:	Punto finale frequenza
4:	Campo di misura	FrEP:	Segnale di frequenza (Hz) per il valore di misura superiore
5:	Campo di misura graduato	OL:	Campo di indicazione superato per eccesso

* Segnale di frequenza in Hz. La variabile di riferimento è il valore impostato per FrEP. L'impostazione di fabbrica è FrEP = 1 kHz = 100 %.

Parametrizzazione tramite pulsanti del dispositivo: segnale di frequenza

√ È stata selezionata l'unità di misura standard: EF > CFG > Uni.
▶ Aprire Menu principale.
▶ Selezionare OU1 e impostare FRQ.
▶ Selezionare FEP e impostare il valore superiore del campo di misura.
▶ Selezionare FrEP e impostare il valore superiore del segnale di frequenza.

11.3.4 Monitoraggio della quantità di consumo (funzione di totalizzazione)

Il dispositivo ha un totalizzatore interno. Il totalizzatore somma progressivamente la quantità di consumo e mette a disposizione questo valore di processo sul display, ma anche tramite l'interfaccia IO-Link.

In aggiunta alla quantità di consumo attuale viene memorizzato il valore prima dell'ultimo ripristino. Anche questo valore e il tempo dall'ultimo ripristino possono essere visualizzati.

→ Visualizzazione della quantità di consumo sul display: Elementi di comando e di indicazione → 14.

▷ Il totalizzatore viene resettato automaticamente o manualmente.

→ Ripristino del totalizzatore → 34.

Il totalizzatore salva la quantità di flusso ogni 10 minuti. Se la tensione viene interrotta, questo valore è disponibile come valore attuale del contatore. Se si imposta un reset temporizzato, viene salvato anche il tempo trascorso dell'intervallo di reset impostato. L'eventuale perdita di dati potrà essere quindi al massimo di 10 minuti.

Sommando la quantità di consumo, il totalizzatore tiene conto dei seguenti parametri:

1. Direzione del flusso ➞ 33.
2. Modalità di conteggio del totalizzatore ➕ 33.
3. Taglio del flusso minimo ➞ 32.

Per monitorare la quantità di consumo è possibile trasmettere un segnale di commutazione o segnali a impulsi:

→ Segnale di commutazione totalizzatore → 27
→ Segnale a impulsi totalizzatore → 28

11.3.4.1 Segnale di commutazione totalizzatore

Per monitorare la quantità di consumo è possibile tramettere un segnale di commutazione.

L'uscita trasmette un segnale di commutazione quando il totalizzatore ha sommato la portata impostata in ImPS.

L'uscita rimane attivata fino al reset del totalizzatore. Dopo il reset del totalizzatore, il conteggio ricomincia da capo.

▷ Il totalizzatore viene resettato automaticamente o manualmente.

Il parametro rTo può essere utilizzato per impostare le condizioni per il reset del totalizzatore e il segnale di commutazione:

- rTo = OFF:

• Il totalizzatore viene azzerato solo con un reset manuale o dopo un overflow.
• L'uscita viene commutata quando il totalizzatore ha raggiunto la portata ImPS.

• rTo = ...h / d / w (ore / giorni / settimane):

• ▷ Il totalizzatore viene ripristinato automaticamente dopo il tempo impostato.
• L'uscita viene commutata solo se il totalizzatore raggiunge la portata ImPS entro il tempo impostato.

Il totalizzatore può essere resettato in qualsiasi momento, manualmente oppure tramite un segnale esterno applicato al pin 2 → 34.

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione totalizzatore

√ È stata selezionata l'unità di misura standard: EF > CFG > Uni.

▶ Aprire Menu principale.
▶ Selezionare OU1 e impostare ImP.
▶ Selezionare ImPS e impostare la portata con la quale si attiva l'uscita.
- Con ▲ o ▼ selezionare il campo di regolazione.
- Premere brevemente • per confermare il campo di regolazione.
- Con ▲ o ▼ impostare il valore numerico desiderato.
- Premere brevemente • per acquisire il valore.

Il range di impostazione è indicato dai LED e dallo spostamento del punto decimale nel display a quattro cifre "ccccc".

▶ Selezionare ImPR e impostare no.

11.3.4.2 Segnale a impulsi totalizzatore

Per monitorare la quantità di consumo è possibile trasmettere segnali a impulsi.

L'uscita trasmette un segnale a impulsi ogni volta che viene raggiunta la portata (valenza dell'impulso) impostata su ImPS.

Il segnale a impulsi è costituito da una breve attivazione e disattivazione dell'uscita. I LED dello stato di commutazione sul dispositivo non visualizzano la commutazione.

I segnali a impulsi non sono disponibili tramite l'interfaccia IO-Link.

Parametrizzazione tramite pulsanti del dispositivo: segnale a impulsi totalizzatore

È stata selezionata l'unità di misura standard: EF > CFG > Uni.
▶ Aprire Menu principale.
▶ Selezionare ImPS e impostare la portata per la quale viene trasmesso rispettivamente 1 impulso (valore dell'impulso).
- Con ▲ o ▼ selezionare il campo di regolazione.
- Premere brevemente • per confermare il campo di regolazione.
- Con ▲ o ▼ impostare il valore numerico desiderato.
- Premere brevemente • per acquisire il valore.

Il range di impostazione è indicato dai LED e dallo spostamento del punto decimale nel display a quattro cifre "cccc".

▶ Selezionare ImPR e impostare YES.

11.3.5 Segnale di commutazione per rilevamento del tubo vuoto

Il dispositivo riconosce se il fluido non bagna entrambi gli elettrodi e interpreta questa condizione come tubo vuoto. Se l'uscita OUTx viene utilizzata per la diagnostica, il dispositivo segnala il rilevamento del tubo vuoto tramite un segnale di commutazione; sul display viene visualizzato SEnS e il flusso viene impostato su zero.

La funzione di rilevamento del tubo vuoto può essere attivata o disattivata:

- EP. On = OFF:

La funzione di rilevamento del tubo vuoto è disattivata.

- EP. On = On

La funzione di rilevamento del tubo vuoto è attivata.

Per la funzione di rilevamento del tubo vuoto è possibile impostare un ritardo.

11.3.5.1 Parametrizzazione tramite pulsanti del dispositivo: riconoscimento del tubo vuoto

▶ Aprire il Menu principale.
▶ Selezionare OUx e impostare dOU.
▶ Aprire il menu EF > EPD.
▶ Selezionare EP. On e impostare On.
▶ Selezionare dEP. E e impostare il tempo di ritardo del segnale di commutazione per il rilevamento del tubo vuoto.
▶ Selezionare dEP. F e impostare il tempo di ritardo del segnale di commutazione per il rilevamento del tubo pieno.

Visualizzare il valore attuale del rilevamento del tubo vuoto:

▶ Aprire il menu EF > EPD.
▶ Selezionare EP. Pr e leggere il valore (i valori intermedi non vengono visualizzati):

• 200 % = Il tubo è pieno.
- 100 % = Il tubo è vuoto.

11.4 Configurazione dell'applicazione

11.4.1 Unità di misura standard

È possibile selezionare un'unità di misura con la quale il valore di processo viene visualizzato di default sul display. Tutte le altre impostazioni dei parametri si basano su questa unità.

La modifica dell'unità non ha alcun effetto sulla trasmissione del valore di processo IO-Link. Questo viene sempre trasmesso nell'unità SI.

Valori selezionabili:

• Uni per SMxxx0: l/min; m³/h
• Uni per SMxxx1: gpm; gph

▶ Impostare innanzitutto l'unità di misura prima di configurare altri parametri.

Parametrizzazione tramite pulsanti del dispositivo: unità di misura standard

▶ Selezionare il menu EF > CFG.
▶ Selezionare Uni e impostare l'unità di misura per il flusso.

11.4.2 Comportamento delle uscite in caso di errore

Il comportamento dell'uscita OUTx in caso di anomalia può essere impostato mediante il parametro FOU-x. A seconda della funzione di uscita selezionata, in caso di anomalia vengono trasmessi i seguenti segnalì:

- Segnale di commutazione:

• On: L'uscita si attiva in caso di errore.
• OFF: L'uscita si disattiva in caso di errore.
• OU: L'uscita si attiva come definito nei parametri, indipendentemente dall'errore.

- Segnale analogico:

• On: Il segnale analogico passa al valore di arresto superiore.
• OFF: Il segnale analogico passa al valore di arresto inferiore.
• OU: Il segnale analogico corrisponde ancora al valore di misura.

- Segnale di frequenza:

• On: Il segnale di frequenza raggiunge il 130 % di FrP1.
• OFF: Il segnale di frequenza raggiunge 0 Hz.
• OU: Il segnale di frequenza corrisponde ancora al valore di misura.

FOUx non è disponibile per il monitoraggio della quantità di consumo: anche in caso di errore, al raggiungimento della portata impostata viene trasmesso un segnale di commutazione o impulso.

Parametrizzazione tramite pulsanti del dispositivo: Comportamento delle uscite in caso di errore

▶ Selezionare il menu EF > CFG.
▶ Selezionare FOUx e impostare il comportamento per OUTx in caso di errore: On, OFF, OU.

11.4.3 Ritardo all'avviamento

Il ritardo all'avviamento dSt agisce sulle uscite di commutazione del monitoraggio del flusso.

Se il tempo di ritardo all'avviamento è attivo (dSt > 0), vale quanto segue: non appena la portata supera il valore LFC ➞ 32, si verificano i seguenti eventi:

• Il ritardo all'avviamento è attivato.
- Le uscite commutano conformemente alla programmazione: attivate con funzione NO, disattivate con funzione NC.

Dopo l'inizio del ritardo all'avviamento, sono possibili 3 casi:

	Condizione	Reazione
1:	La portata aumenta rapidamente e raggiunge il punto di commutazione / range valido entro dSt.	Le uscite rimangono attivate.
2:	La portata aumenta lentamente e non raggiunge il punto di commutazione / range valido entro dSt.	Le uscite vengono resettate.
3:	La portata scende al di sotto di LFC entro dSt.	Le uscite vengono resettate immediatamente; dSt viene arrestato.

Esempio: monitoraggio del flusso con funzione isteresi

	Condizione	Reazione
1:	La portata Q raggiunge LFC	dSt si avvia, l'uscita si attiva
2:	dSt è scaduto, Q ha raggiunto SP	L'uscita rimane attivata
3:	Q scende al di sotto di SP, ma rimane al di sopra di rP	L'uscita rimane attivata
4:	Q scende al di sotto di rP	L'uscita viene resettata
5:	Q raggiunge di nuovo LFC	dSt si avvia, l'uscita si attiva
6:	dSt è scaduto, Q non ha raggiunto SP	L'uscita viene resettata
7:	Q raggiunge SP	L'uscita si attiva

Esempio: Monitoraggio del flusso con funzione finestra

	Condizione	Reazione
1:	La portata Q raggiunge LFC	dSt si avvia, l'uscita si attiva
2:	dSt è scaduto, Q ha raggiunto il range valido	L'uscita rimane attivata
3:	Q supera SP (abbandona il range valido)	L'uscita viene resettata
4:	Q scende di nuovo al di sotto di SP	L'uscita si attiva
5	Q scende al di sotto di rP (abbandona il range valido)	L'uscita viene resettata
6	Q raggiunge di nuovo LFC	dSt si avvia, l'uscita si attiva
7	dSt è scaduto, Q non ha raggiunto il range valido	L'uscita viene resettata
8	Q raggiunge il range valido	L’uscita si attiva

Parametrizzazione tramite pulsanti del dispositivo: ritardo all'avviamento

▶ Selezionare il menu EF > CFG.
▶ Selezionare dSt e impostare il tempo di ritardo all'avviamento in secondi.

11.4.4 Polarità delle uscite di commutazione

La polarità di uscita viene impostata tramite il parametro P-n.

L'impostazione riguarda entrambe le uscite di commutazione.

• PnP: l'uscita di commutazione viene commutata con PNP.
• nPn: l'uscita di commutazione viene commutata con NPN.

Parametrizzazione tramite tasti del dispositivo: Polarità di uscita

▶ Selezionare il menu EF > CFG.
▶ Selezionare P-n e impostare PnP o nPn.

11.4.5 Damping

La costante di damping impostata determina una stabilizzazione dei segnali di uscita. Le brusche variazioni del valore di processo fisico vengono livellate.

Ciò riguarda le uscite, il display e la trasmissione del valore di processo tramite l'interfaccia IO-Link.

Con la costante di damping dAP si imposta dopo quanti secondi, in caso di una variazione improvvisa del valore misurato, il segnale di uscita raggiunge il 63% del valore finale.

La costante di damping si somma al tempo di risposta del sensore (→ Dati tecnici).

I segnali UL, cr. UL, OL e cr. OL vengono definiti tenendo conto della costante di damping.

Il damping del valore di misura influenza solo il valore di processo flusso.

Parametrizzazione tramite pulsanti del dispositivo: damping

▶ Selezionare il menu EF > CFG.
▶ Selezionare dAP e impostare il tempo di damping in secondi (valore τ 63 %).

11.4.6 Taglio del flusso minimo

Con il parametro LFC (Low flow cut-off) è possibile ignorare le portate minime. Il flusso inferiore al valore LFC viene valutato dal sensore come fermo (Q = 0).

Il valore LFC ha effetto:

• sulla visualizzazione del valore di processo per flusso sul display
  • Il segnale di commutazione per portata
  • sul segnale analogico per flusso

• Il segnale di frequenza per portata
- sul monitoraggio della quantità di consumo (segnale di commutazione o a impulsi per flusso)
- La somma della quantità di consumo da parte del totalizzatore.
- sui valori di memoria per il flusso minimo e massimo

Fig. 12: Taglio del flusso minimo
+LFC: Flusso minimo in direzione positiva
-LFC: Flusso minimo in direzione negativa
1: Portata che viene valutata come arresto

Parametrizzazione tramite tasti del dispositivo: Taglio del flusso minimo

▶ Selezionare il menu EF > CFG.
▶ Selezionare LFC e impostare il valore limite al di sotto del quale un flusso viene valutato come fermo.

11.4.7 Direzione del flusso

La direzione positiva del flusso può essere definita dall'utente. Questa impostazione influisce anche sul monitoraggio della quantità di consumo ➞ 33.

La direzione positiva del flusso è indicata sul dispositivo da una freccia con la scritta "flow direction" (impostazione di fabbrica). La direzione di misurazione del flusso può essere invertita con il parametro Fdir:

Fdir	Direzione del flusso
+	Direzione del flusso con impostazione di fabbrica
-	Direzione del flusso opposta all'impostazione di fabbrica

Parametrizzazione tramite tasti del dispositivo: Direzione del flusso

▶ Selezionare il menu EF > CFG.
▶ Selezionare Fdir e impostare la direzione del flusso.

11.4.8 Modalità di conteggio del totalizzatore

Il totalizzatore tiene conto della direzione del flusso quando somma la quantità di consumo ➞ 33.

Tramite il parametro FPro è possibile impostare le seguenti modalità di conteggio:

FPro	Modalità di conteggio
0+	I valori di flusso negativi (opposti alla direzione del flusso contrassegnata) non vengono presi in considerazione nel calcolo della quantità di consumo.
-+	I valori di flusso negativi (opposti alla direzione del flusso contrassegnata) vengono sottratti dalla quantità di consumo.

La modalità di conteggio influisce sui segnali di uscita nel monitoraggio del consumo.

→ Monitoraggio della quantità di consumo (funzione di totalizzazione) → 27

Fig. 13: Considerazione della direzione del flusso per la somma della quantità di consumo

+Q: Portata in direzione positiva

-Q: Portata in direzione negativa

V: Portata assoluta (= somma del flusso negativo e positivo)

1: Il flusso passa alla direzione negativa

2: Il flusso passa alla direzione positiva

3: Flusso considerato per la somma

Il cambio di direzione del flusso tiene conto della portata minima LFC.

→ Figura Taglio del flusso minimo → 33.

Parametrizzazione tramite pulsanti del dispositivo: modalità di conteggio del totalizzatore

▶ Selezionare il menu EF > CFG.

▶ Selezionare FPro e impostare la modalità di conteggio del totalizzatore.

11.4.9 Ripristino del totalizzatore

Il totalizzatore può essere resettato in vario modo:

Tipo di reset		Parametri
1.	Reset manuale	• rTo = rES. T
2.	Reset temporizzato	• rTo = - ... h = ore - ... d = giorni - ... w = settimane
3.	Reset tramite segnale esterno	OU2 = In. DDIn2:+EDG = reset con fronte crescente-EDG = reset con fronte decrescenteHIGH = reset con segnale HighLOW = reset con segnale Low
4.	Reset per overflow (raggiungimento del campo di visualizzazione massimo)	rTo = OFF

Se il totalizzatore viene resettato in uno dei modi indicati, in caso di monitoraggio della quantità di consumo viene resettata anche l'uscita.

→ Segnale di commutazione totalizzatore → 27.

Parametrizzazione tramite tasti del dispositivo: Ripristino del totalizzatore

1. Ripristino manuale

▶ Richiamare il menu EF.
▶ Selezionare rTo e impostare rES. T.
▷ Il totalizzatore viene resettato.

2. Ripristino temporizzato:

▶ Richiamare il menu EF.
▶ Selezionare rTo, quindi impostare il tempo in settimane (w), giorni (d) oppure ore (h).
Il totalizzatore viene resettato automaticamente dopo il tempo impostato.

3. Ripristino tramite segnale esterno:

▶ Aprire il Menu principale.
▶ Selezionare OU2 e impostare l'ingresso digitale: In. D.
▶ Selezionare DIn2 e impostare il segnale di reset: HIGH, LOW, +EDG oppure -EDG.
Il totalizzatore viene ripristinato quando il segnale di reset viene ricevuto tramite il pin 2.

4. Ripristino per overflow:

▶ Richiamare il menu EF.
▶ Selezionare rTo e impostare OFF.
Il totalizzatore viene resettato solo quando il campo di visualizzazione massimo del display è stato superato.

11.4.10 Blocco / sblocco

Per evitare immissioni errate il dispositivo si può bloccare elettronicamente.

Questo blocco impedisce che vengano modificate le impostazioni del dispositivo tramite i tasti presenti sullo stesso.

Impostazione di fabbrica: sbloccato.

Parametrizzazione tramite pulsanti del dispositivo: Blocco / sblocco

Bloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente ▲ e ▼ per 10 s, fino a quando viene visualizzato Loc.

Sbloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente ▲ e ▼ per 10 s, fino a quando viene visualizzato uLoc.

11.4.11 Resettare il dispositivo

Il dispositivo può essere resettato allo stato di consegna.

Consigliamo di annotare le proprie impostazioni nel capitolo Impostazioni di fabbrica prima di eseguire la funzione.

Parametrizzazione tramite pulsanti del dispositivo: Ripristino del dispositivo

▶ Aprire il menu EF.
▶ Selezionare rES.
▶ Premere brevemente ●.
▶ Tenere premuto ▲ oppure ▼.
▷ Viene visualizzato ----.
▶ Premere brevemente ●.
▷ Il dispositivo effettua un riavvio.

11.5 Display

11.5.1 Display valore di processo standard

Con il parametro SELd è possibile selezionare quale valore di processo viene visualizzato sul display per impostazione predefinita.

Valori selezionabili:

• FLOW: il display visualizza il valore di processo attuale per il flusso.
  • TEMP: il display visualizza il valore di processo attuale per la temperatura.
  • TOTL: il display visualizza il valore attuale del totalizzatore.

La quantità di consumo viene visualizzata automaticamente con l'unità di misura garantendo la massima precisione.

Parametrizzazione tramite pulsanti del dispositivo: display valore di processo standard

▶ Selezionare il menu EF > CFG.
▶ Selezionare SELd e impostare il valore di processo standard:

11.5.2 Frequenza di aggiornamento e rotazione display

Tramite il parametro diS è possibile impostare la frequenza di aggiornamento e l'orientamento dell'indicazione sul display.

La rotazione e la frequenza di aggiornamento vengono impostate tramite un parametro comune.

Valori selezionabili:

• d1: rotazione di 0° con frequenza di aggiornamento d1 (rapida)
  • d2: rotazione di 0° con frequenza di aggiornamento d2 (media)
  • d3: rotazione di 0° con frequenza di aggiornamento d3 (lenta)
• rd1: rotazione di 180° con frequenza di aggiornamento d1 (rapida)
• rd2: rotazione di 180° con frequenza di aggiornamento d2 (media)
• rd3: rotazione di 180° con frequenza di aggiornamento d3 (lenta)

Parametrizzazione tramite pulsanti del dispositivo: frequenza di aggiornamento display

▶ Selezionare il menu EF > CFG.
▶ Selezionare diS e impostare la frequenza di aggiornamento.

11.5.3 Spegnere il display

In modalità operativa è possibile spegnere il display in modo permanente; il valore di processo non verrà visualizzato.

Il display si accende premendo un pulsante. In caso di inattività, il display si spegnerà nuovamente dopo alcuni secondi.

I LED rimangono attivi anche con il display disattivato. I messaggi di errore vengono visualizzati anche se il display è spento.

Parametrizzazione tramite pulsanti del dispositivo: display spento

▶ Selezionare il menu EF > CFG.
▶ Selezionare diS e impostare OFF.

11.6 Diagnostica e funzioni di servizio

11.6.1 Informazioni dispositivo

Sul dispositivo sono memorizzate alcune informazioni non modificabili. Vi fanno parte:

• Nome prodotto
  • ID prodotto
• Numero di serie
• Versione hardware
• Versione software

Inoltre, al dispositivo può essere assegnato un identificativo applicativo liberamente modificabile, con una lunghezza massima di 32 caratteri.

Questa funzione è disponibile solo tramite l'interfaccia IO-Link.

11.6.2 Memoria

Il dispositivo memorizza i valori di processo massimi e minimi misurati.

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Valori selezionabili:

• Lo. F: memoria valore minimo per flusso
• Hi. F: memoria valore massimo per flusso
• Lo. T: memoria valore minimo per la temperatura
• Hi. T: memoria valore massimo per la temperatura

I valori memorizzati possono essere ripristinati solo tramite l'interfaccia IO-Link.

È opportuno cancellare la memoria non appena il prodotto funziona, per la prima volta, in condizioni normali.

Parametrizzazione tramite pulsanti del dispositivo: memoria

Visualizzare la memoria:

▶ Aprire il menu EF > MEM.
▶ Selezionare LO.x o HI.x per visualizzare il rispettivo valore di processo minimo e massimo misurato.

Cancellare la memoria:

▶ Aprire il menu EF > MEM.
▶ Selezionare LO.x oppure HI.x.
▶ Premere brevemente ●.
▶ Tenere premuto ▲ oppure ▼.

▷ Viene visualizzato ----.

▶ Premere brevemente ●.

È opportuno cancellare la memoria non appena il prodotto funziona, per la prima volta, in condizioni normali.

11.6.3 Simulazione

Questa funzione simula i valori di processo e controlla la loro catena di segnali.

È possibile simulare anche valori di processo che portano a un messaggio di errore o di avviso (es. OL).

All'avvio della simulazione, i valori del totalizzatore vengono congelati e il totalizzatore simulato viene azzerato. Il valore simulato del flusso influenza il totalizzatore simulato. Al termine della simulazione vengono ripristinati i valori originari del totalizzatore.

Durante la simulazione:

- La simulazione non influenza i valori di processo attualmente prevalenti. Le uscite commutano in base alla precedente configurazione.

• Il valore originale del totalizzatore resta invariato, anche se è in corso un flusso reale.
• Non sono disponibili messaggi di errore dell'attuale applicazione reale. Questi sono soppressi dalla simulazione.

È possibile simulare i seguenti valori:

Flusso, temperatura, UL (campo di indicazione insufficiente), OL (campo di indicazione superato), Err (errore), SENS (tubo vuoto).

Parametrizzazione tramite tasti del dispositivo: Simulazione

▶ Aprire il menu EF > SIM.
▶ Selezionare S. FLW e impostare il valore del flusso da simulare: UL, OL, Err oppure SENS.
▶ Selezionare S. TMP e impostare il valore di temperatura da simulare: UL, OL oppure Err.
▶ Selezionare S. Tim e impostare la durata della simulazione in minuti.
▶ Selezionare S. On e impostare la funzione:
- On: La simulazione inizia. I valori vengono simulati per la durata impostata su S. Tim. Interruzione pre-mendo un tasto qualsiasi.
• OFF: Simulazione inattiva.

12 Risoluzione dei problemi

Il dispositivo dispone di opzioni di autodiagnosi. Esegue un'autodiagnosi durante il funzionamento.

Avvisi e stati di errore vengono indicati sul display, anche se spento.

Se si verificano più eventi di diagnostica contemporaneamente, viene visualizzato soltanto il messaggio di diagnostica dell'evento che ha la massima priorità.

12.1 Messaggi di allarme

Indicazione	Problema / Rimedio
SEnS	Segnale del sensore non valido. Tubo di misura non riempito a sufficienza.► ▶ Controllare la posizione di installazione (→ Capitolo Montaggio). Fluido con conduttività troppo bassa.► ▶ Controllare la conducibilità del fluido (≥ 20 μS/cm).
Loc	Pulsanti per l'impostazione sul dispositivo bloccati, modifica parametri rifiutata.► ▶ Sbloccare il dispositivo utilizzando i pulsanti.
C. Loc	Pulsanti per l'impostazione sul dispositivo temporaneamente bloccati, parametrizzazione tramite comunicazione IO-Link attiva.► ▶ Terminare la parametrizzazione tramite comunicazione IO-Link.
S. Loc	Pulsanti bloccati tramite software di configurazione; modifica parametri rifiutata.► ▶ Sbloccare il dispositivo con l'interfaccia IO-Link tramite software di configurazione.
OL	Campo di indicazione superato per eccesso.► ▶ Controllare il campo di misura.
UL	Campo di indicazione superato per difetto.► ▶ Controllare il campo di misura.
SC1	II LED dello stato di commutazione di OUT1 lampeggia: cortocircuito OUT1.► Controllare che l'uscita di commutazione OUT1 non sia in cortocircuito o in sovracorrente.
SC2	II LED dello stato di commutazione di OUT2 lampeggia: cortocircuito OUT2.► Controllare che l'uscita di commutazione OUT2 non sia in cortocircuito o in sovracorrente.
CF	I LED dello stato di commutazione di OUT1 e OUT2 lampeggiano: cortocircuito OUT1 e OUT2.► Controllare che l'uscita di commutazione OUT1 e OUT2 non sia in cortocircuito o in sovracorrente.

12.2 Messaggi di errore

Indicazione	Problema / Rimedio
IOE.n	Funzionamento anomalo. Il dispositivo è difettoso.► ▶ Sostituire il dispositivo.
Display spento	Tensione di alimentazione troppo bassa.► ▶ Controllare la tensione di alimentazione. Display spento.► ▶ Verificare se l'impostazione diS=OFF ; se necessario, modificarla.
cr. OL	Campo di rilevamento superato per eccesso.► ▶ Controllare il campo di misura.
cr. UL	Campo di rilevamento superato per difetto.► ▶ Controllare il campo di misura.
PARA	Parametrizzazione al di fuori del campo di validità.► ▶ Controllare i parametri impostati.

Informazioni sul campo di indicazione e sul campo di rilevamento: Segnale analogico → 25.

13 Manutenzione, riparazione e smaltimento

Il funzionamento del dispositivo non richiede manutenzione.

Il dispositivo deve essere riparato soltanto dal costruttore.

▶ Dopo l'uso, smaltire il dispositivo nel rispetto dell'ambiente secondo le norme nazionali vigenti.

14 Impostazione di fabbrica

Parametri	Impostazione di fabbrica		Impostazione utente
	SMxxx0:	SMxxx1:
SP1	20 % MEW	20 % MEW
rP1	19,5 % MEW	19,5 % MEW
ImPS	0,1	0,02
ImPR	YES	YES
OU1	Hno	Hno
OU2	I	I
SP2 (FLOW)	40 % MEW	40 % MEW
rP2 (FLOW)	39,5 % MEW	39,5 % MEW
SP2 (TEMP)	20 °C	68 °F
rP2 (TEMP)	19,6 °C	67,3 °F
ASP2 (FLOW)	0 % MEW	0 % MEW
AEP2 (FLOW)	100 % MEW	100 % MEW
ASP2 (TEMP)	-20 °C	-4 °F
AEP2 (TEMP)	80 °C	176 °F
FEP	100 % MEW	100 % MEW
FrEP	1 kHz	1 kHz
FDir	+	+
FPro	- +	- +
LFC	5 l/min	1,1 gpm
DIn2	+EDG	+EDG
FOU1	OFF	OFF
FOU2	OFF	OFF
dSt	0	0
P-n	PnP	PnP
dAP	0,6 s	0,6 s
rTo	OFF	OFF
diS	d2	d2
Uni	Lmin	gpm
SELd	FLOW	FLOW
SEL2	FLOW	FLOW
EP. On	OFF	OFF
dEP. E	0 s	0 s
dEP. F	2 s	2 s
S. FLW	20 %	20 %
S. TMP	20 °C	68 °F
S. Tim	3 min	3 min

MEW = valore finale
