SB6243 - Sensore di flusso IFM - Manuale utente e istruzioni gratuiti

MANUALE UTENTE SB6243 IFM

Istruzioni per l'uso

Sensore di flusso meccatronico

SBx2xx

SB03xx

Indice

1 Introduzione 4

1.1 Simboli utilizzati 4
1.2 Avvertenze 4

2 Indicazioni di sicurezza 5

2.1 Cybersecurity 5

3 Trasporto, movimentazione e stoccaggio.... 6
4 Uso conforme.... 7
5 Funzione 8

5.1 Opzioni per uscita OUT1 8
5.2 Opzioni per uscita OUT2 8
5.3 IO-Link 8

6 Montaggio 10

6.1 Raccordo a processo 10
6.2 Interferenze 11
6.3 Accessori di montaggio 11
6.4 Montaggio in caso di fluido sporco 11

7 Collegamento elettrico.... 12
8 Elementi di comando e di indicazione 13
9 Menu.... 14

9.1 Struttura del menu.... 14
9.2 Menu principale e sottomenu 14

10 Messa in funzione.... 18
11 Parametrizzazione 19

11.1 Parametrizzazione tramite IO-Link 19
11.2 Parametrizzazione tramite i pulsanti del dispositivo 20
11.3 Funzioni uscita 21

11.3.1 Segnale di commutazione 21
11.3.2 Segnale analogico.... 22
11.3.3 Segnale di frequenza.... 24

11.4 Impostazioni utente 25

11.4.1 Unità di misura standard 26
11.4.2 Valore di processo per OUT1 e OUT2 26
11.4.3 Calibrazione 26
11.4.4 Polarità dell'uscita 27
11.4.5 Damping 27
11.4.6 Comportamento delle uscite in caso di errore.... 28
11.4.7 Memoria 28
11.4.8 Resettare il dispositivo.... 29
11.4.9 Blocco / sblocco 29

11.5 Display 30

11.5.1 Visualizzazione del valore di processo standard.... 30
11.5.2 Impostazione del colore del display 30
11.5.3 Frequenza di aggiornamento display 31
11.5.4 Orientamento del display.... 31
11.5.5 Spegnere il display 31

12 Funzionamento.... 33

12.1 Visualizzazione del valore di processo 33
12.2 Lettura dell'impostazione dei parametri.... 33

13 Risoluzione dei problemi 34

13.1 Messaggi di errore 34

14 Manutenzione, riparazione e smaltimento 36
14.1 Pulire il dispositivo 36
15 Impostazioni di fabbrica 37

1 Introduzione

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando documentation.ifm.com.

1.1 Simboli utilizzati

√ Presupposto
▶ Sequenza operativa
▷ Reazione, risultato

[...] Denominazione di tasti, pulsanti o indicazioni

→ Riferimento

Nota importante

In caso di inosservanza possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.2 Avvertenze

Le avvertenze mettono in guardia contro possibili lesioni fisiche e danni materiali. In questo modo è possibile utilizzare il prodotto in modo sicuro. Le avvertenze sono classificate come segue:

AVVERTENZA

Avvertenza contro il rischio di gravi lesioni fisiche

▷ Rispettare l'avvertenza per evitare lesioni gravi o mortali.

CAUTELA

Avvertenza contro il rischio di lesioni fisiche di entità lieve o moderata

▷ Rispettare l'avvertenza per evitare lesioni di entità lieve o moderata.

ATTENZIONE

Avvertenza contro il rischio di danni materiali

▷ Rispettare l'avvertenza per evitare danni materiali.

2 Indicazioni di sicurezza

- Il dispositivo descritto viene montato come componente parziale di un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il costruttore del sistema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del sistema. Questa documentazione deve contenere tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatore, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del sistema.

• Leggere questo documento prima di mettere in funzione il prodotto e conservarlo per tutta la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali senza alcuna restrizione.
• Utilizzare il prodotto solo per l'uso previsto (→ Uso conforme).
  • Utilizzare il prodotto solo per i fluidi ammessi.
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici può causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le conseguenze derivanti da interventi sul prodotto o da un uso improprio da parte dell'operatore.
• L'installazione, il collegamento elettrico, la messa in servizio, il funzionamento e la manutenzione del prodotto devono essere eseguiti solo da personale specializzato addestrato e autorizzato dal gestore dell'impianto.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.

2.1 Cybersecurity

Installazione

Il dispositivo è adatto per il funzionamento in un ambiente sicuro in conformità alla norma IEC 62443-1-1. Il dispositivo è progettato per funzionare dietro un firewall.

▶ Effettuare una valutazione dei rischi dell'impianto in conformità alla norma IEC 62443-1-1.
▶ Adottare misure per garantire la sicurezza fisica.

Funzionamento

▶ Osservare le funzioni di sicurezza descritte nella documentazione del dispositivo e le raccomandazioni per il loro utilizzo.

Manutenzione

▶ Salvare la configurazione e i dati del sistema secondo i processi di change management dell'azienda.

Messa fuori servizio

▶ Assicurarsi che nessuna informazione sensibile possa cadere in mani non autorizzate.
▶ Prima di mettere fuori servizio il dispositivo, ripristinare sempre le impostazioni di sistema ai valori di fabbrica.

3 Trasporto, movimentazione e stoccaggio

▶ Conservare il dispositivo nell'imballaggio originale.
▶ Se il dispositivo viene nuovamente immagazzinato, utilizzare l'imballaggio originale.
▶ In caso contrario, proteggere i connettori inutilizzati con una controparte o un cappuccio di protezione e imballare il dispositivo in modo appropriato.
▶ Durante lo stoccaggio, rispettare le condizioni ambientali consentite per il dispositivo (→ Dati tecnici).

4 Uso conforme

Il dispositivo monitora oli industriali.

Il dispositivo rileva le grandezze di processo, quali portata in volume (portata/tempo) e temperatura del fluido.

ATTENZIONE

Congelamento del fluido.

▷ Il sensore si può danneggiare.
▶ Assicurarsi che il fluido nel sensore non geli durante il funzionamento e trasporto.

5 Funzione

• Il dispositivo rileva il flusso secondo il principio della pressione differenziale con l'ausilio di un magnete permanente e di una cella di misura.
• Il dispositivo rileva la temperatura del fluido come ulteriore valore di processo.
• Il dispositivo può funzionare in modalità SIO (Standard Input Output) e in modalità IO-Link.
• Il dispositivo indica gli attuali valori di processo su un display.
• Il dispositivo genera due segnali di uscita conformemente alla parametrizzazione.

5.1 Opzioni per uscita OUT1

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
• Segnale di frequenza flusso
• Segnale di frequenza temperatura
- IO-Link

5.2 Opzioni per uscita OUT2

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
- Segnale analogico flusso
• Segnale analogico temperatura

5.3 IO-Link

IO-Link è un sistema di comunicazione per il collegamento di sensori e attuatori intelligenti ai sistemi di automazione. IO-Link è standardizzato nella norma IEC 61131-9.

Informazioni generali su IO-Link all'indirizzo io-link.ifm

Input Output Device Description (IODD) con tutti i parametri, i dati di processo e le descrizioni dettagliate del dispositivo su documentation.ifm.com

IO-Link offre i seguenti vantaggi:

• Trasmissione senza interferenze di tutti i dati e i valori di processo
• Parametrizzazione nel processo in corso o preimpostazione al di fuori dell'applicazione
• Parametri per l'identificazione dei dispositivi collegati nell'impianto
  • Parametri aggiuntivi e funzioni di diagnostica
• Backup e ripristino automatico dei set di parametri in caso di sostituzione del dispositivo (Data Storage)
• Protocollo dei set di parametri, valori di processo ed eventi
• File di descrizione del dispositivo (IODD - Input Output Device Description) per una facile progettazione del progetto
  • Collegamento elettrico standardizzato

• Manutenzione da remoto

6 Montaggio

CAUTELA

Durante il montaggio o in caso di anomalia (es. danneggiamenti del corpo) possono fuoriuscire alta pressione o fluidi bollenti dall'impianto.

▷ Rischio di lesioni da pressione o ustioni.
▶ Assicurarsi che l'impianto sia depressurizzato durante le operazioni di montaggio.
▶ Assicurarsi che, durante il montaggio, non possano fuoriuscire fluidi sul luogo di installazione.
▶ Dotare il dispositivo di struttura protettiva appropriata (es. copertura di protezione) per evitare rischi per le persone dovuti alla fuoriuscita di fluidi.

6.1 Raccordo a processo

▶ Evitare modifiche importanti della sezione trasversale sul lato di ingresso. Utilizzare al massimo una dimensione di raccordo inferiore.
▶ Installare il dispositivo nella tubazione in base alla direzione del flusso (freccia) e avvitarlo stretto in corrispondenza delle sfaccettature.

Non stringere il corpo in una morsa.

Fig. 1: Raccordo a processo

IN: ingresso

OUT: uscita:

Tratti di tubazione diritti all'ingresso o all'uscita del sensore non sono necessari.

Il sensore ha la funzione di antiriflusso.

La testa del sensore può essere ruotata di 360°.

6.2 Interferenze

▶ Osservare le seguenti distanze minime:

Distanza tra sensore e materiali ferromagnetici	≥ 30 mm *
Distanza tra sensore e campi continui e alternati	≥ 500 mm
Distanza tra gli assi del sensore durante l'impilamento	≥ 50 mm

* La tubazione può essere di materiale ferromagnetico.

6.3 Accessori di montaggio

▶ Se necessario, fissare la parte inferiore del dispositivo a una piastra di montaggio (non fornita):

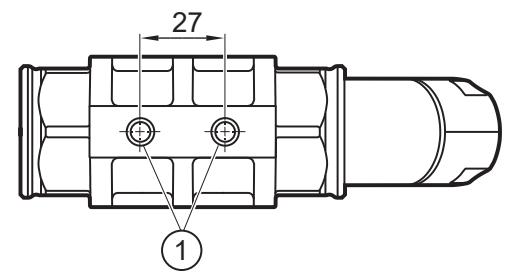

Fig. 2: Montaggio con piastra di montaggio
1: Foro filettato M8 (profondità 6 mm) sul lato inferiore del dispositivo

6.4 Montaggio in caso di fluido sporco

▶ Utilizzare un filtro micrometrico 200 davanti all'ingresso (IN).
▶ Installare il sensore in orizzontale.
▶ Mantenere l'angolo di inclinazione rispetto all'asse orizzontale:

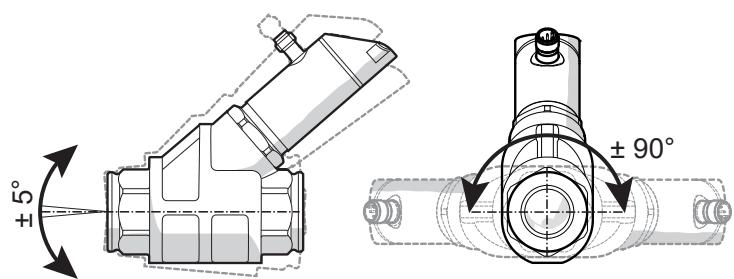

Fig. 3: Orientamento in caso di fluido sporco

Nel fluido pulito è possibile il montaggio anche in tubazioni verticali.

7 Collegamento elettrico

Il dispositivo deve essere installato soltanto da personale specializzato.

Rispettare le disposizioni nazionali e internazionali per l'installazione di apparecchiature elettriche.

Tensione di alimentazione ai sensi delle norme SELV, PELV.

▶ Disinserire la tensione dall'impianto.
▶ Collegare il dispositivo come illustrato di seguito:

Fig. 4: Schema di collegamento

Pin	Cablaggio
1	L+
3	L-
4 (OUT1)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale di frequenza flusso Segnale di frequenza temperaturaIO-Link
2 (OUT2)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale analogico flusso Segnale analogico temperatura

Fig. 5: Esempi di cablaggio

1: 2 x PNP
2: 2 x NPN
3: 1 x PNP / 1 x analogica
4: 1 x NPN /1 x analogica

8 Elementi di comando e di indicazione

Fig. 6: Elementi di comando e di indicazione

* l/min, m³/h, gpm, gph, °C, °F

1: LED dello stato di commutazione per OUT1
2: LED dello stato di commutazione per OUT2
3: Valore di processo nell'unità di misura impostata *
4: Display alfanumerico a 4 posizioni
5: Pulsanti per cambiare le visualizzazioni e la parametrizzazione

9 Menu

9.1 Struttura del menu

Le illustrazioni dei menu mostrano i parametri che possono essere impostati sul dispositivo con i tasti. Questi parametri e altre funzioni sono disponibili anche tramite l'interfaccia IO-Link.

Tramite i pulsanti si passa dalla visualizzazione del valore di processo al menu principale e da quest'ultimo ai sottomenu.

Fig. 7: Struttura del menu

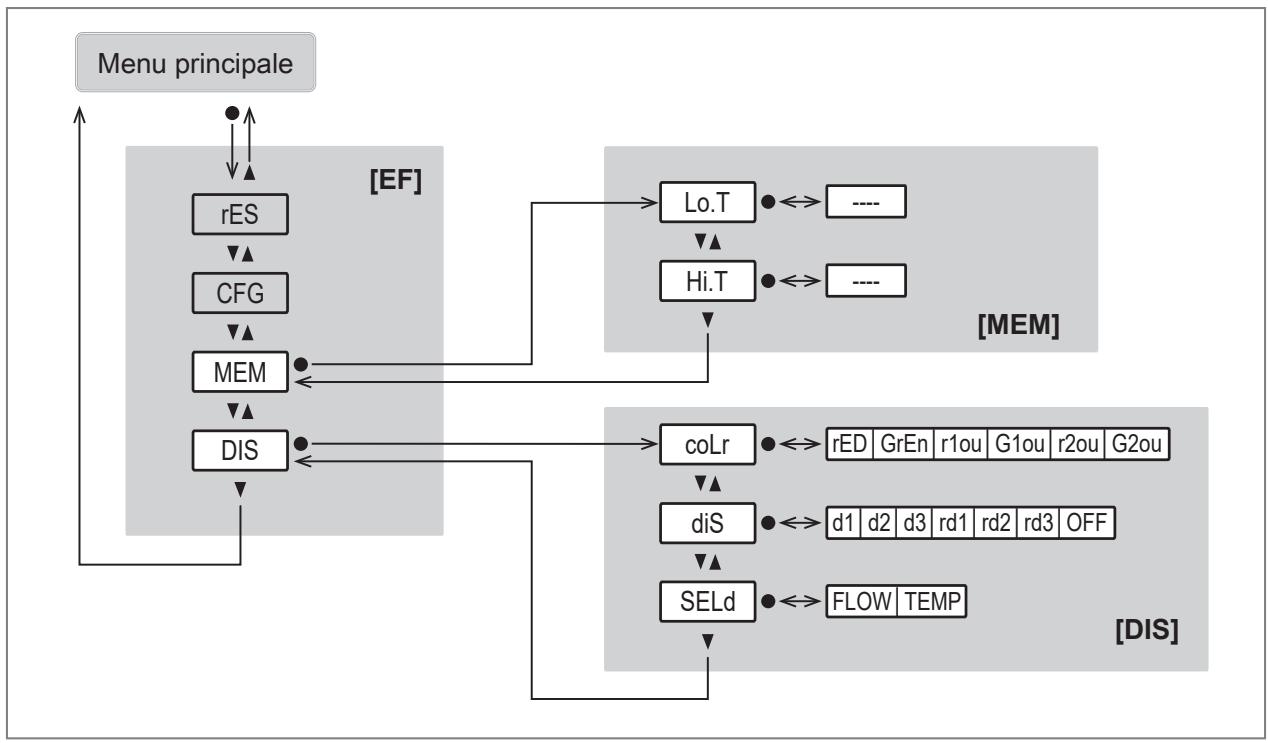

9.2 Menu principale e sottomenu

Le illustrazioni dei menu mostrano i parametri che possono essere impostati sul dispositivo con i tasti. Questi parametri e altre funzioni sono disponibili anche tramite l'interfaccia IO-Link.

I parametri visualizzati cambiano modificando le impostazioni di fabbrica. Le seguenti rappresentazioni dei menu indicano i parametri massimi disponibili.

Menu principale:

Parametro	Spiegazione
SPx	Punto di commutazione per l'uscita di commutazione OUTx con funzione isteresi
rPx	Punto di disattivazione per l'uscita di commutazione OUTx con funzione isteresi
FHx	Valore limite superiore per il segnale di commutazione OUTx con funzione finestra
FLx	Valore limite inferiore per il segnale di commutazione OUTx con funzione finestra
FSP1	Punto iniziale della frequenza per OUT1 = valore di misura inferiore a partire dal quale viene trasmesso un segnale di frequenza (solo per la misurazione della temperatura).
FEP1	Punto finale di frequenza per OUT1 = valore di misura superiore con il quale viene trasmesso il segnale di frequenza impostato in FrP1.
FrP1	Segnale di frequenza trasmesso al raggiungimento del valore di misura superiore (valore finale oppure FEP1).

Menu Impostazioni di base CFG:

Parametri	Spiegazione
oux	Funzione dell'uscita per l'uscita hardware OUTx
uni. F	Unità di misura standard per flusso
uni. T	Unità di misura standard per temperatura

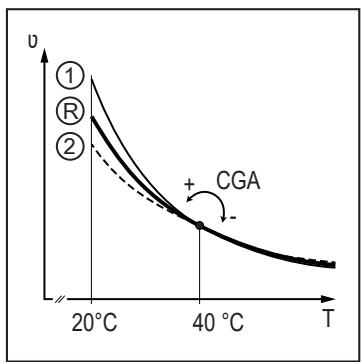

CGA	Fattore di calibrazione in % per adattare la curva del valore di misura all'applicazione
P-n	Polarità delle uscite di commutazione
dAP	Tempo di damping in secondi per il segnale di commutazione flusso
dAA	Tempo di damping in secondi per il segnale analogico flusso
FOUx	Comportamento dell'uscita OUTx in caso di anomalia
SELx	Valore di processo per l'uscita OUTx

Menu Memoria MEM e display DIS:

Parametro	Spiegazione
Lo. T	Minimo valore di temperatura misurato
Hi. T	Massimo valore di temperatura misurato
colr	Impostazioni del colore del display
diS	Frequenza di aggiornamento e orientamento del display
SELd	Valore di processo standard del display

10 Messa in funzione

Dopo l'attivazione della tensione di alimentazione il dispositivo, scaduto il tempo di ritardo disponibilità, passa al modo operativo normale. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

Durante il tempo di ritardo disponibilità, le uscite sono commutate conformemente alla programmazione:

• disattivate con funzione NO (Hno / Fno)
• disattivate con funzione NC (Hnc / Fnc)
• disattivate con uscita di frequenza (FRQ)
• 0 mA con uscita corrente (I)

Collegando un master IO-Link, il dispositivo passa automaticamente dalla modalità SIO (Standard Input Output) alla modalità IO-Link.

11 Parametrizzazione

La parametrizzazione può essere effettuata tramite l'interfaccia IO-Link o tramite gli elementi di comando del dispositivo.

I parametri si possono impostare prima del montaggio e della messa in funzione del dispositivo oppure durante il funzionamento.

Se i parametri vengono modificati durante il funzionamento, viene influenzato il funzionamento dell'impianto.

▶ Assicurarsi che non sorgano malfunzionamenti nell'impianto.

Durante la parametrizzazione il dispositivo resta in modalità operativa. Continua ad eseguire le sue funzioni di monitoraggio con il parametro esistente fino a completare la parametrizzazione.

A seconda dell'impostazione dei parametri, i parametri disponibili nel menu possono cambiare.

11.1 Parametrizzazione tramite IO-Link

Il dispositivo può essere parametrizzato, ad esempio, tramite l'interfaccia IO-Link nel modo seguente:

• Parametrizzazione tramite un software adeguato, ad esempio ifm moneo|configure
  • Parametrizzazione tramite PLC
• Parametrizzazione tramite un'applicazione IIoT

Requisiti per la parametrizzazione tramite l'interfaccia IO-Link:

√ Per Input Output Device Description (IODD) del dispositivo in caso di parametrizzazione tramite un software, consultare documentation.ifm.com
√ Per la descrizione dell'interfaccia IO-Link (PDF) per il dispositivo in caso di parametrizzazione tramite un PLC o un'applicazione IIoT, consultare documentation.ifm.com

√ Un master IO-Link

▶ Collegare il master IO-Link al software di parametrizzazione, al PLC o all'applicazione IIoT.
▶ Collegare il dispositivo ad una porta libera adeguata del master IO-Link.
▶ Impostare la porta del master IO-Link sulla modalità operativa IO-Link.
▷ Il dispositivo passa alla modalità IO-Link.
▶ Modificare le impostazioni dei parametri nel software.
▶ Trasferire le impostazioni dei parametri sul dispositivo.

Guida per l'integrazione del sistema e la parametrizzazione tramite IO-Link:

→ Manuale del software di parametrizzazione (ad es. moneo)
→ Spiegazioni e "Startup Packages" su ifm.com/cnt/io-link-system-integration.

Interferenza del collegamento IO-Link da parte dell'uscita di frequenza:

Se l'uscita OUT1 è stata parametrizzata come uscita di frequenza, non è possibile stabilire un collegamento IO-Link con il dispositivo.

▶ Soluzione: deselezionare con i pulsanti del dispositivo la funzione di uscita FRQ / uscita di frequenza.

Tramite IO-Link si possono impostare tutti i parametri raggiungibili anche con i pulsanti del dispositivo. Sono inoltre disponibili le funzioni di seguito descritte.

Informazioni dispositivo:

Sul dispositivo sono memorizzate alcune informazioni non modificabili. È inoltre possibile assegnare al dispositivo un identificativo specifico dell'applicazione.

Blocco elettronico:

Per evitare immissioni errate il dispositivo si può bloccare elettronicamente.

Questo blocco impedisce che vengano modificate le impostazioni del dispositivo tramite i tasti presenti sullo stesso.

Se il dispositivo è bloccato tramite l'interfaccia IO-Link, il blocco potrà essere annullato solo tramite IO-Link.

11.2 Parametrizzazione tramite i pulsanti del dispositivo

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni
▶ Non toccare il prodotto con le mani.
▶ Per impostare il dispositivo, utilizzare un oggetto (per es. una biro).

Parametrizzazione in generale:

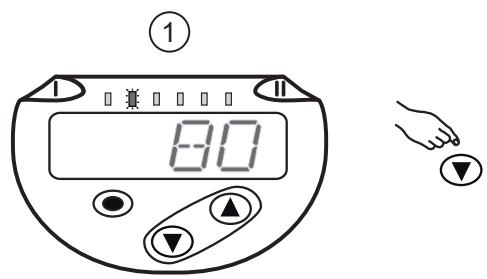

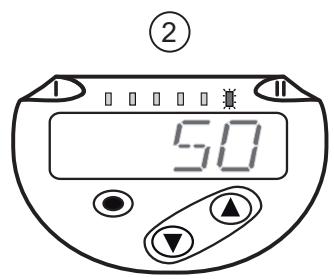

Intenzione	Azione
Passaggio dalla visualizzazione del valore di processo al menu principale	●
Passaggio al sottomenu	Con ▼ andare al sottomenu (ad es. EF), poi ●
Selezione del parametro desiderato	▲ oppure ▼
Passaggio alla modalità di regolazione	●
Modifica del valore parametrico	▲ o ▼ > 1 s
Acquisizione del parametro impostato	●
Uscire dall'impostazione dei parametri senza salvare	▲ + ▼
Ritorno al menu superiore(Ripetere più volte per raggiungere la visualizzazione dei valori di processo)	▲ + ▼
Ritorno alla visualizzazione del valore di processo	> 30 secondi (timeout)

Se viene visualizzato Loc nel tentativo di modificare un parametro, i pulsanti del dispositivo sono bloccati → Blocco/Sblocco.

Se viene visualizzato S. Loc, il sensore è bloccato permanentemente tramite software. Questo blocco può essere rimosso solo tramite software di parametrizzazione.

11.3 Funzioni uscita

11.3.1 Segnale di commutazione

È possibile trasmettere un segnale di commutazione per il monitoraggio dei valori di processo. OUTx cambia il suo stato di commutazione se i limiti di commutazione impostati vengono superati per eccesso o per difetto. Si può scegliere tra la funzione isteresi e la funzione finestra.

Funzione isteresi:

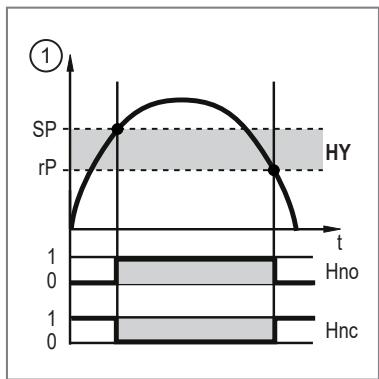

Fig. 8: Funzione isteresi

1: Valore di processo
t: Tempo
SP: Punto di commutazione
rP: Punto di disattivazione
HY: Isteresi
Hno: Funzione isteresi NO (normally open)
Hnc: Funzione isteresi NC (normally closed)

Con la funzione isteresi impostata, vengono definiti il punto di commutazione SP e il punto di disattivazione rP. Il valore di rP deve essere inferiore a quello di SP. La distanza tra SP e rP è pari a minimo 0,6 % del valore finale (= isteresi). Se si modifica soltanto il punto di commutazione, quello di disattivazione cambia in base alla distanza impostata precedentemente.

Funzione finestra:

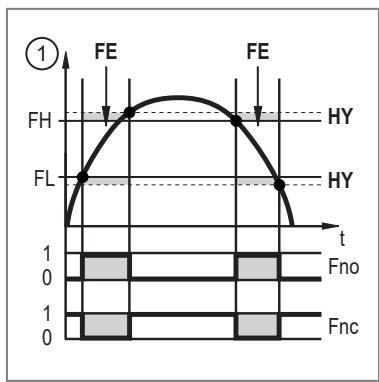

Fig. 9: Funzione finestra

1: Valore di processo
t: Tempo
FH: Valore limite superiore
FL: Valore limite inferiore
HY: Isteresi
FE: Campo della finestra
Fno: Funzione finestra NO (normally open)
Fnc: Funzione finestra NC (normally closed)

Con la funzione finestra impostata, vengono definiti il valore limite superiore FH e il valore limite inferiore FL. La distanza tra FH e FL è pari a minimo 0,6 % del valore finale. FH e FL hanno un'isteresi ad impostazione fissa pari a 0,25 % del valore finale. Ciò mantiene stabile lo stato di commutazione dell'uscita in caso di variazioni minime del flusso.

11.3.1.1 Parametrizzazione tramite pulsanti del dispositivo: Segnale di commutazione

È selezionata l'unità di misura standard: EF > CFG > uni.x.
√ È stato selezionato il valore di processo per OUTx: EF > CFG > SELx.

▶ Impostare la funzione isteresi o finestra.

Funzione isteresi:

▶ Selezionare il menu EF > CFG.
▶ Selezionare oux e impostare il segnale di commutazione: Hno oppure Hnc.
▶ Aprire il Menu principale.
▶ Selezionare SPx e impostare il valore di misura con il quale si attiva l'uscita.
▶ Selezionare rPx e impostare il valore di misura con il quale si disattiva l'uscita.

Funzione finestra:

▶ Selezionare il menu EF > CFG.
▶ Selezionare oux e impostare il segnale di commutazione: Fno oppure Fnc.
▶ Aprire il Menu principale.
▶ Selezionare FHx e impostare il valore limite superiore della finestra.
▶ Selezionare FLx e impostare il valore limite inferiore della finestra.

11.3.2 Segnale analogico

Il dispositivo trasmette un segnale analogico di 4...20 mA, che è proporzionale al valore di processo.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene emesso il segnale di corrente mostrato nella figura seguente.

Nel caso di valori di misura non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (UL, OL, Err).

Fig. 10: Caratteristica dell'uscita analogica, flusso

1: Segnale analogico
MAW: Valore iniziale
2: Flusso
MEW: Valore finale
3: Campo di misura
OL: Campo di indicazione superato per eccesso
4: Campo di indicazione
Err: Stato di errore
5: Campo di rilevamento

Fig. 11: Caratteristica dell'uscita analogica, temperatura

1: Segnale analogico

MAW: Valore iniziale

2: Temperatura

MEW: Valore finale

3: Campo di misura

OL: Campo di indicazione superato per eccesso

4: Campo di indicazione

UL: Campo di indicazione superato per difetto

5: Campo di rilevamento

Err: Stato di errore

11.3.2.1 Parametrizzazione tramite pulsanti del dispositivo: Segnale analogico

È stata selezionata l'unità di misura standard: EF > CFG > uni.x.
√ È stato selezionato il valore di processo per OUT2: EF > CFG > SEL2.

▶ Aprire il menu EF > CFG.

▶ Selezionare ou2 e impostare la funzione: I (segnale analogico 4...20 mA).

11.3.3 Segnale di frequenza

Il dispositivo trasmette un segnale di frequenza proporzionale al valore di processo.

Il segnale di frequenza è graduabile:

- FrPx definisce il valore in kHz del segnale di frequenza al raggiungimento del valore di misura superiore.

Il campo di misura è graduabile:

- FSPx definisce il valore di misura inferiore a partire dal quale viene emesso un segnale di frequenza.

- FEPx definisce il valore di misura superiore al quale il segnale di uscita assume la frequenza impostata tramite FrPx.

FSPx è disponibile soltanto per la misurazione della temperatura. Distanza minima tra FSPx e FEPx = 20 % del valore finale.

Se il valore misurato è al di fuori del campo di misura o se c'è un errore interno, viene emesso il segnale di frequenza mostrato nella figura seguente.

Nel caso di valori di misura non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (UL, OL, Err).

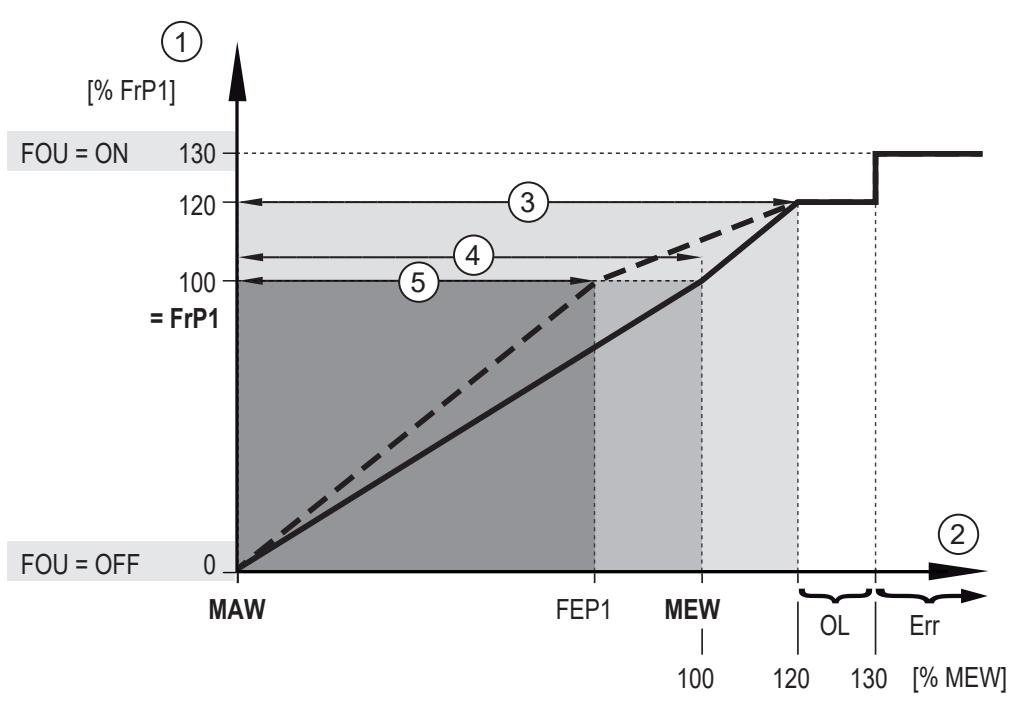

Fig. 12: Caratteristica dell'uscita di frequenza, flusso

1: Segnale di frequenza
MAW: Valore iniziale
2: Flusso
MEW: Valore finale
3: Campo di indicazione
FEP1: Punto finale frequenza
4: Campo di misura
FrP1: Segnale di frequenza (kHz) per il valore di misura superiore
5: Campo di misura scalato
OL: Campo di indicazione superato per eccesso
Err: Errore

Fig. 13: Caratteristica dell'uscita di frequenza, temperatura

1:	Segnale di frequenza	FSP1:	Punto iniziale frequenza
2:	Temperatura	FEP1:	Punto finale frequenza
3:	Campo di indicazione	FrP1:	Segnale di frequenza (kHz) per il valore di misura superiore
4:	Campo di misura	MAW:	Valore iniziale
5:	Campo di misura scalato	MEW:	Valore finale
Err:	Errore	OL:	Campo di indicazione superato per eccesso

11.3.3.1 Parametrizzazione tramite pulsanti del dispositivo: Segnale di frequenza

È selezionata l'unità di misura standard: EF > CFG > uni.x.
È stato selezionato il valore di processo per OUT1: EF > CFG > SEL1.
▶ Aprire il menu EF > CFG.
▶ Selezionare ou1 e impostare FRQ.
▶ Aprire il Menu principale.
▶ Selezionare FSP1 e impostare il valore di misura inferiore al quale viene trasmesso 0 kHz.

FSP1 è disponibile solo per la misurazione della temperatura.

▶ Selezionare FEP1 e impostare il valore letto superiore con il quale viene trasmessa la frequenza impostata (= 100 %) su FrP1.
▶ Selezionare FrP1 e impostare la frequenza per il valore di misura superiore in kHz.

11.4 Impostazioni utente

Il capitolo descrive le opzioni di impostazione per l'adattamento all'applicazione specifica del cliente.

11.4.1 Unità di misura standard

È possibile selezionare un'unità di misura con la quale il valore di processo viene visualizzato di default sul display. Tutte le altre impostazioni dei parametri si basano su questa unità.

Valori selezionabili:

• uni. F per flusso: l/min, m³/h, gpm, gph.
• uni. T per temperatura: °C, °F

▶ Impostare innanzitutto l'unità di misura prima di configurare altri parametri.

11.4.1.1 Parametrizzazione tramite tasti del dispositivo: Unità di misura standard

▶ Selezionare il menu EF > CFG.
▶ Selezionare uni. F e impostare l'unità di misura.
▶ Selezionare uni. T e impostare l'unità di misura.

11.4.2 Valore di processo per OUT1 e OUT2

Per entrambe le uscite, è possibile selezionare il valore di processo da monitorare. Tutte le altre impostazioni dei parametri si basano su questa selezione.

Valori selezionabili:

• FLOW: Flusso
  • TEMP: Temperatura

11.4.2.1 Parametrizzazione tramite pulsanti del dispositivo: Valore di processo OUT1 e OUT2

▶ Selezionare il menu EF > CFG.
▶ Selezionare SELx Impostare il valore di processo per l'uscita OUTx.

11.4.3 Calibrazione

Il fattore di calibrazione CGA serve per adattare la compensazione della temperatura-viscosità del senso-re al comportamento dell'olio utilizzato. Il fattore di calibrazione influenza il gradiente della caratteristica di misura della misurazione del flusso.

Il sensore è adatto per oli con la viscosità specificata (→ Dati tecnici su documentation.ifm.com). La viscosità specificata vale per una temperatura dell'olio di 40 °C. Per questo olio, il sensore compensa automaticamente la variazione di viscosità nell'intervallo di temperatura di 20...70 °C. La viscosità a 40 °C non è variabile.

La caratteristica di compensazione memorizzata viene memorizzata in modo comprensibile in un tool di calcolo ifm. Vedere anche www.ifm.com - Servizi - Supporto tecnico: Aiuti per la selezione – Download:

- Tool di calcolo CGA per sensori di flusso SB

Se il comportamento della viscosità alla temperatura varia a causa degli additivi nell'olio utilizzato, la deviazione può essere ridotta con l'ausilio della calibrazione.

▶ In questo caso, modificare la caratteristica di misura tramite il fattore di calibrazione CGA, vedere esempio:

Fluido	Temperatura	Viscosità	CGA
Olio di riferimento	20 °C	430 mm2/s	100 % (Impostazione di fabbrica)
Olio 1	20 °C	540 mm2/s	80 %
Olio 2	20 °C	360 mm2/s	120 %

La variazione di pendenza della caratteristica di misura viene indicata in percentuale. L'impostazione di fabbrica è CGA = 100 %. Dopo una modifica è possibile ripristinare la calibrazione all'impostazione di fabbrica.

Fig. 14: Caratteristica valore di misura per 3 oli

v: Viscosità dell'olio
T: Temperatura dell'olio
R: Olio di riferimento
1: Olio 1
2: Olio 2

11.4.3.1 Parametrizzazione tramite pulsanti del dispositivo: Calibrazione

▶ Selezionare il menu EF > CFG.
▶ Selezionare CGA e impostare la durata della caratteristica di misura in percentuale.

11.4.4 Polarità dell'uscita

La polarità di uscita viene impostata tramite il parametro P-n.

L'impostazione riguarda entrambe le uscite di commutazione.

• PnP: l'uscita di commutazione viene commutata con PNP.
• nPn: l'uscita di commutazione viene commutata con NPN.

11.4.4.1 Parametrizzazione tramite tasti del dispositivo: Polarità di uscita

▶ Selezionare il menu EF > CFG.
▶ Selezionare P-n e impostare PnP o nPn.

11.4.5 Damping

Con il damping è possibile impostare un ritardo entro il quale il dispositivo non trasmette brusche variazioni del valore misurato.

Il ritardo impostato determina una stabilizzazione dei segnali di uscita.

Ciò riguarda le uscite, il display e la trasmissione del valore di processo tramite l'interfaccia IO-Link.

Valori selezionabili:

- dAP = Tempo di damping per segnale di commutazione, display e segnale IO-Link (tempo di risposta 63 %)

- dAA = Tempo di damping per segnale analogico (tempo di risposta 10...90 %).

Il tempo di damping si somma al tempo di risposta del sensore (→ Dati tecnici).

I segnali UL e OL vengono definiti tenendo conto del tempo di damping.

Il damping del valore letto influenza solo il valore del processo flusso.

11.4.5.1 Parametrizzazione tramite pulsanti del dispositivo: Damping del valore letto

▶ Selezionare il menu EF > CFG.
▶ Selezionare dAP e impostare il tempo di damping in secondi (valore τ 63 %).
▶ Selezionare dAA e impostare il tempo di damping in secondi.

11.4.6 Comportamento delle uscite in caso di errore

Il comportamento dell'uscita OUTx in caso di anomalia può essere impostato mediante il parametro FOU-x. A seconda della funzione di uscita selezionata, in caso di anomalia vengono trasmessi i seguenti segnalì:

- Segnale di commutazione:

• On: L'uscita si attiva in caso di errore.
• OFF: L'uscita si disattiva in caso di errore.
• OU: L'uscita si attiva come definito nei parametri, indipendentemente dall'errore.

- Segnale analogico:

• On: Il segnale analogico raggiunge 22 mA.
• OFF: Il segnale analogico raggiunge 3,5 mA.
• OU: Il segnale analogico corrisponde ancora al valore di misura.

- Segnale di frequenza:

• On: Il segnale di frequenza raggiunge il 130 % di FrPx.
  – OFF: Il segnale di frequenza raggiunge 0 Hz.
• OU: Il segnale di frequenza corrisponde ancora al valore di misura.

11.4.6.1 Parametrizzazione tramite pulsanti del dispositivo: Comportamento delle uscite in caso di errore

▶ Selezionare il menu EF > CFG.
▶ Selezionare FOUx e impostare il comportamento per OUTx in caso di errore: On, OFF, OU.

11.4.7 Memoria

Il dispositivo memorizza i valori di processo massimi e minimi misurati.

Valori selezionabili:

• Lo. T: memoria valore minimo per la temperatura
• Hi. T: memoria valore massimo per la temperatura

È opportuno cancellare la memoria non appena il prodotto funziona, per la prima volta, in condizioni normali.

11.4.7.1 Parametrizzazione tramite pulsanti del dispositivo: Memoria

Visualizzare la memoria:

▶ Aprire il menu EF > MEM.
▶ Selezionare Lo. T o Hi. T per leggere il rispettivo valore di processo minimo e massimo misurato.

Cancellare la memoria:

▶ Aprire il menu EF > MEM.
▶ Selezionare Lo. T oppure Hi. T.
▶ Premere brevemente ●.
▶ Tenere premuto ▲ oppure ▼.

▷ Viene visualizzato ----.

▶ Premere brevemente ●.

11.4.8 Resettare il dispositivo

Il dispositivo può essere resettato allo stato di consegna.

Consigliamo di annotare le proprie impostazioni nel capitolo Impostazioni di fabbrica prima di eseguire la funzione.

11.4.8.1 Parametrizzazione tramite pulsanti del dispositivo: Ripristino del dispositivo

▶ Aprire il menu EF.
▶ Selezionare rES.
▶ Premere brevemente ●.
▶ Tenere premuto ▲ oppure ▼.

▷ Viene visualizzato ----.

▶ Premere brevemente ●.
▷ Il dispositivo effettua un riavvio.

11.4.9 Blocco / sblocco

Per evitare immissioni errate il dispositivo si può bloccare elettronicamente.

Questo blocco impedisce che vengano modificate le impostazioni del dispositivo tramite i tasti presenti sullo stesso.

Impostazione di fabbrica: sbloccato.

11.4.9.1 Parametrizzazione tramite pulsanti del dispositivo: Blocco / sblocco

Bloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.

▶ Premere contemporaneamente ▲ e ▼ per 10 s, fino a quando viene visualizzato Loc.

Sbloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente ▲ e ▼ per 10 s, fino a quando viene visualizzato uLoc.

11.5 Display

11.5.1 Visualizzazione del valore di processo standard

Con il parametro SELd è possibile selezionare quale valore di processo viene visualizzato sul display per impostazione predefinita.

Valori selezionabili:

• FLOW: il display visualizza il valore di processo attuale per il flusso.
  • TEMP: il display visualizza il valore di processo attuale per la temperatura.

11.5.1.1 Parametrizzazione tramite pulsanti del dispositivo: Visualizzazione del valore di processo standard

▶ Aprire il menu EF > DIS.
▶ Selezionare SELd e impostare il valore di processo standard:

11.5.2 Impostazione del colore del display

Il colore dei caratteri del display può essere impostato tramite il parametro coLr.

Definendo i parametri rEd (rosso) e GrEn (verde) il display è impostato sempre su un colore fisso. Impostando i parametri rxou e Gxou, il colore dei caratteri cambia in funzione del valore di processo:

	OUT1	OUT2	Cambiamento del colore in...
Impostazione dei parametri	r1ou	r2ou	rosso
	G1ou	G2ou	verde

Impostando la funzione isteresi il colore cambia quando il valore di processo è superiore al punto di commutazione:

Fig. 15: Funzione isteresi, coLr = rxou

MAW: Valore iniziale

MEW: Valore finale

SPx Punto di commutazione

Impostando la funzione finestra il colore cambia quando il valore di processo è compreso nel campo della finestra:

Fig. 16: Funzione finestra, coLr = Gxou

MAW: Valore iniziale

MEW: Valore finale

FLx: Valore limite inferiore del campo della finestra

FHx: Valore limite superiore del campo della finestra

11.5.2.1 Parametrizzazione tramite pulsanti del dispositivo: Impostazione del colore del display

▶ Aprire il menu EF > DIS.
▶ Selezionare coLr e definire il colore dei caratteri dei valori di processo visualizzati

11.5.3 Frequenza di aggiornamento display

Il parametro diS consente di impostare la frequenza di aggiornamento dei valori sul display.

Valori selezionabili:

• d1: rapida (ogni 50 ms)
• d2: media (ogni 200 ms)
• d3: lenta (ogni 600 ms)

11.5.3.1 Parametrizzazione tramite pulsanti del dispositivo: Frequenza di aggiornamento display

▶ Aprire il menu EF > DIS.
▶ Selezionare diS e impostare la frequenza di aggiornamento.

11.5.4 Orientamento del display

È possibile ruotare i caratteri del display per una migliore leggibilità.

11.5.4.1 Parametrizzazione tramite pulsanti del dispositivo: Orientamento del display

▶ Aprire il menu EF > DIS.
▶ Selezionare diS e impostare contemporaneamente la rotazione della visualizzazione con la frequenza di aggiornamento:

• rd1: ogni 50 ms e con rotazione di 180°
• rd2: ogni 200 ms e con rotazione di 180°
• rd3: ogni 600 ms e con rotazione di 180°

11.5.5 Spegnere il display

In modalità operativa è possibile spegnere il display in modo permanente; il valore di processo non verrà visualizzato.

Il display si accende premendo un pulsante. In caso di inattività, il display si spegnerà nuovamente dopo alcuni secondi.

I LED rimangono attivi anche con il display disattivato. I messaggi di errore vengono visualizzati anche se il display è spento.

11.5.5.1 Parametrizzazione tramite pulsanti del dispositivo: Display spento

▶ Aprire il menu EF > DIS.
▶ Selezionare diS e impostare OFF.

12 Funzionamento

12.1 Visualizzazione del valore di processo

Durante il funzionamento è possibile commutare tra diverse visualizzazioni dei valori di processo:

▶ Premere il tasto ▲ o ▼.
▷ Il display passa tra visualizzazione standard con unità di misura impostata e altre visualizzazioni.
▷ Dopo 30 secondi il display torna alla visualizzazione standard.

Fig. 17: Visualizzazione del valore di processo

1: Visualizzazione standard, come impostato su SELd e uni. Esempio: SELd = FLOW e uni = m³/h
2: Altra visualizzazione. Il LED indica con quale unità viene visualizzato il valore di processo attuale. Esempio: Temperatura in °C.

12.2 Lettura dell'impostazione dei parametri

▶ Premere brevemente ●
▶ Con ▼ selezionare il parametro.
▶ Premere brevemente ●
▷ Il valore attualmente impostato viene visualizzato per 30 s. Successivamente il dispositivo torna alla visualizzazione dei valori di processo.

13 Risoluzione dei problemi

Il dispositivo è dotato di varie opzioni per l'autodiagnosi. Esegue un'autodiagnosi durante il funzionamento.

Avvertenze e stati di errore sono indicati sul display, anche a display spento. Inoltre, le indicazioni di anomalia sono disponibili tramite IO-Link.

I segnali di stato sono classificati in base alla raccomandazione Namur NE107.

Se si verificano più eventi di diagnostica contemporaneamente, viene visualizzato soltanto il messaggio di diagnostica dell'evento che ha la massima priorità.

Se il valore di temperatura misurato non funziona, il valore di processo per il flusso è ancora disponibile.

Tramite IO-Link sono disponibili altre funzioni di diagnosi ➕ Per la descrizione dell'interfaccia IO-Link vedere documentation.ifm.com.

Interferenza del collegamento IO-Link da parte dell'uscita di frequenza:

Se l'uscita OUT1 è stata parametrizzata come uscita di frequenza, non è possibile stabilire un collegamento IO-Link con il dispositivo.

▶ Soluzione: deselezionare con i pulsanti del dispositivo la funzione di uscita FRQ / uscita di frequenza.

13.1 Messaggi di errore

Indicazione	Problema / Rimedio
Display spento	Tensione di alimentazione troppo bassa.► ▶ Controllare la tensione di alimentazione. Display spento.► ▶ Verificare se l'impostazione diS=OFF ; se necessario, modificarla.
Err	Dispositivo difettoso / Anomalia di funzionamento.► ▶ Sostituire il dispositivo. Valore letto oltre il campo di rilevamento.· Valore di flusso >130 % del valore finale.· Valore di temperatura < -43 °C (< -46 °F) o >133 °C (>272 °F)► ▶ Controllare il campo di flusso / temperatura.
IOE.n	Funzionamento anomalo. Il dispositivo è difettoso.► ▶ Sostituire il dispositivo.
SC1	Il LED dello stato di commutazione di OUT1 lampeggia: cortocircuito OUT1.► ▶ Controllare che l'uscita di commutazione OUT1 non sia in cortocircuito o in sovracorrente.
SC2	Il LED dello stato di commutazione di OUT2 lampeggia: cortocircuito OUT2.► ▶ Controllare che l'uscita di commutazione OUT2 non sia in cortocircuito o in sovracorrente.
CF	I LED dello stato di commutazione di OUT1 e OUT2 lampeggiano: cortocircuito OUT1 e OUT2.► ▶ Controllare che l'uscita di commutazione OUT1 e OUT2 non sia in cortocircuito o in sovracorrente.
Loc	Pulsanti per l'impostazione sul dispositivo bloccati, modifica parametri rifiutata.► ▶ Sbloccare il dispositivo utilizzando i pulsanti.
C. Loc	Pulsanti per l'impostazione sul dispositivo temporaneamente bloccati, parametrizzazione tramite comunicazione IO-Link attiva.► ▶ Terminare la parametrizzazione tramite comunicazione IO-Link.
S. Loc	Pulsanti bloccati tramite software di configurazione; modifica parametri rifiutata.► ▶ Sbloccare il dispositivo con l'interfaccia IO-Link tramite software di configurazione.
PARA	Parametrizzazione al di fuori del campo di validità.► ▶ Controllare i parametri impostati.
OL	Campo di indicazione di flusso o temperatura superato per eccesso:• valore di flusso tra 120...130 % del valore finale.• valore di temperatura tra 122...133 °C (252...272 °F).► ▶ Controllare il campo di flusso / temperatura.
UL	Campo di indicazione temperatura superato per difetto:• valore di temperatura tra -32...-43 °C (-26...-46 °F).► ▶ Controllare il campo di temperatura.

14 Manutenzione, riparazione e smaltimento

Il funzionamento del dispositivo non richiede manutenzione.

Il dispositivo deve essere riparato soltanto dal costruttore.

▶ Dopo l'uso, smaltire il dispositivo nel rispetto dell'ambiente secondo le norme nazionali vigenti.

14.1 Pulire il dispositivo

Se si dovessero verificare errori di misurazione dovuti a un filtraggio insufficiente, potrebbe rendersi necessaria la pulizia:

▶ Svitare la testa del sensore.
▶ Rimuovere il corpo di sollevamento e la molla.
▶ Pulire corpo di sollevamento, molla e involucro con l'ausilio di aria compressa.
▶ Prima del montaggio verificare che l'O-ring non sia danneggiato. All'occorrenza sostituire e lubrificare.
▶ Dopo la pulizia rimontare i componenti.
▶ Serrare la testa del sensore con una coppia di serraggio di 100 Nm.
▶ Per ripristinare la precisione di misura, utilizzare un ausilio non magnetico, ad esempio un dito, per pre- mere il corpo di sollevamento fino all'arresto meccanico e mantenere premuto per almeno 2 secondi.

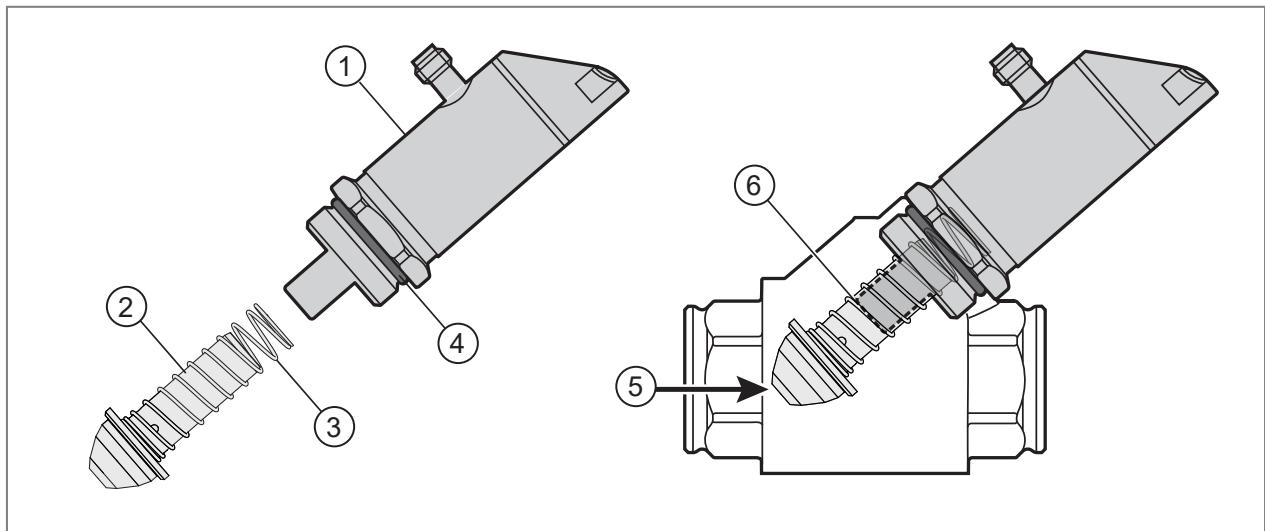

Fig. 18: Pulizia del sensore

1: Testa del sensore

3: Molla

5: Ausili non magnetici

2: Corpo di sollevamento

4: O-ring

6: Arresto meccanico

15 Impostazioni di fabbrica

Parametri	Impostazione di fabbrica	Impostazione utente
SP1 / FH1 (FLOW)	20 %
rP1 / FL1 (FLOW)	19 %
SP1 / FH1 (TEMP)	70 °C
rP1 / FL1 (TEMP)	20 °C
FrP1 (FLOW)	10 %
FrP1 (TEMP)	10 %
FSP1 (TEMP)	-10 °C
FEP1 (TEMP)	100 °C
FEP1 (FLOW)	100 %
SP2 / FH2 (FLOW)	40 %
rP2 / FL2 (FLOW)	39 %
SP2 / FH2 (TEMP)	34 °C
rP2 / FL2 (TEMP)	33 °C
ou1	Fno
ou2	I
uni. F	l/min
uni. T	°C
CGA	100 %
P-n	PnP
dAP (FLOW)	0,1 s
dAA (FLOW)	0,0 s
FOU1	ou
FOU2	ou
SEL1	TEMP
SEL2	FLOW
coLr	rEd
diS	d2
SELd	FLOW

I valori percentuali si riferiscono al valore finale (MEW).
