MANUALE UTENTE MN707S IFM

CE

Istruzioni per l'uso originali Sensore di sicurezza codificato con RFID MN7xxS

IT

Contenuto

1 Premessa....3

1.1 Simboli utilizzati 3
1.2 Avvertenze utilizzate....3

2 Indicazioni di sicurezza....4

2.1 Requisiti tecnici di sicurezza per l'applicazione ....4
2.2 Impianti di radiotrasmissione 5
2.3 Interferenza di apparecchiature elettroniche e strumentazione medica ......6

3 Fornitura 6
4 Uso conforme ....6
5 Funzione....7

5.1 Campo limite e campo di attivazione....7

6 Montaggio....8
6.1 Direzioni di attivazione....8
7 Collegamento elettrico....9
7.1 Circuito in serie 10
8 Programmazione .... 11
9 Funzionamento....12

9.1 Stato di commutazione delle uscite 12

9.1.1 Stato di sicurezza 12
9.1.2 Stato attivato....12
9.1.3 Inversione dei contatti / Cortocircuito 12

9.2 Classificazione dell'interfaccia 12
9.2.1 Chiave di codifica 12
9.3 Tempi di risposta....13
9.4 Indicazione LED 14

9.4.1 Versione a 5 poli....14
9.4.2 Versione a 8 poli....15

10 Dati tecnici 16
11 Eliminazione delle anomalie .... 18
12 Manutenzione, riparazione e smaltimento....18
13 Certificazioni e norme....18

1 Premessa

Le istruzioni per l'uso sono parte integrante del prodotto. Esse si rivolgono a personale esperto ai sensi della direttiva EMC e di quella per basse tensioni, della direttiva macchine e delle disposizioni di sicurezza.

Il presente manuale contiene indicazioni relative all'uso corretto del prodotto.

Leggere le istruzioni prima dell'uso in modo da prendere pratica con le condizioni d'impiego, l'installazione e il funzionamento.

Rispettare le indicazioni di sicurezza.

1.1 Simboli utilizzati

▶ Sequenza operativa

▷ Reazione, risultato
→ Riferimento

Nota importante

In caso di inosservanza possono verificarsi malfunzionamenti o anomalie.

Informazioni

Nota integrativa.

LED verde acceso

LED rosso acceso

LED arancione acceso

LED verde, rosso o arancione acceso

LED lampeggia

LED spento

1.2 Avvertenze utilizzate

ATTENZIONE

Avviso contro gravi danni alle persone.

Non sono da escludere il rischio di morte o gravi lesioni irreversibili.

2 Indicazioni di sicurezza

• Si prega di attenersi alle indicazioni di questo manuale.
• Un uso improprio può causare malfunzionamenti del prodotto. Danni materiali e/o alle persone durante il funzionamento dell'impianto ne sono la conseguenza. Rispettare perciò tutte le indicazioni per l'installazione e l'uso del prodotto, riportate in questo manuale. Rispettare anche le indicazioni di sicurezza per il funzionamento di tutto l'impianto.
• In caso di inosservanza delle indicazioni o norme, in particolare in caso di interventi e/o modifiche del prodotto, si declina ogni responsabilità e garanzia.
• La funzione di sicurezza non può essere garantita se il sensore è danneggiato.
• Le anomalie dovute a danneggiamenti non possono essere rilevate dal sensore.
• Il prodotto deve essere installato, collegato e messo in funzione soltanto da un tecnico elettronico addestrato in merito alla tecnologia di sicurezza.
• Osservare le norme tecniche pertinenti in merito alla rispettiva applicazione.
  • Per l'installazione osservare le disposizioni della norma EN 60204.
• In caso di malfunzionamento del prodotto mettersi in contatto con il costruttore. Non sono ammessi interventi sul prodotto.
• Prima dell'inizio dei lavori disinserire il prodotto dalla tensione. Eventualmente disinserire anche i circuiti di carico relè, alimentati separatamente.
• Eseguire una verifica completa della funzione dopo aver installato il sistema, averne eseguito la manutenzione o la riparazione.
• Utilizzare il prodotto soltanto nelle condizioni ambientali specificate (→ 10 Dati tecnici). Contattare il produttore in caso di condizioni ambientali specifiche.
  • Utilizzo solo in base all'uso conforme ( → 4).

2.1 Requisiti tecnici di sicurezza per l'applicazione

I requisiti delle singole applicazioni, in merito alla tecnologia di sicurezza, devono essere conformi ai requisiti riportati di seguito.

ATTENZIONE

Sospensione della funzione di sicurezza

Non è possibile garantire la funzione di sicurezza del sensore se questo viene utilizzato al di fuori delle condizioni ambientali definite.

▶ Utilizzo solo in conformità delle condizioni ambientali definite ( → 10 Dati tecnici).

Non è consentito utilizzare il sensore in un ambiente con sostanze chimiche e biologiche (solide, fluide e gassose) nonché in presenza di radiazione ionizzante.

Osservare le seguenti condizioni:

▶ Utilizzare pressacavo, materiale isolante e cavetti di collegamento con un grado di protezione appropriato.
▶ Osservare la norma EN ISO 14119 in combinazione con dispositivi di interblocco associati ai ripari.
▶ Rispettare il principio dello stato di sicurezza senza corrente per tutti i circuiti elettrici di sicurezza, collegati esternamente al sistema.
▶ Non installare né utilizzare il dispositivo in ambienti con campi magnetici intensi.
▶ Non utilizzare il dispositivo come finecorsa.
▶ In caso di anomalie all'interno del sensore che portano allo stato definito di sicurezza, adottare provvedimenti volti a mantenere lo stato sicuro durante il funzionamento di tutto il sistema di controllo.
▶ I sensori e gli azionatori devono essere protetti da scosse e vibrazioni forti. Rispettare le condizioni ambientali permesse ( → 10 Dati tecnici).
▶ Controllo annuale della funzione (→ 12 Manutenzione, riparazione e smaltimento).
▶ Sostituire i dispositivi danneggiati.

2.2 Impianti di radiotrasmissione

Il dispositivo in generale non deve essere usato nelle vicinanze di stazioni di servizio, depositi di carburante, industrie chimiche o in caso di lavori con esplosivo.

▶ Non trasportare né depositare gas infiammabili, liquidi o sostanze esplosive nella zona dell'apparecchio.

2.3 Interferenza di apparecchiature elettroniche e strumentazione medica

Il funzionamento può compromettere la funzionalità di apparecchi elettronici schermati in modo inappropriato.

▶ Spegnere l'apparecchio nelle vicinanze di strumentazione medica.
▶ In caso di interferenze, se necessario, informare il costruttore del rispettivo apparecchio.

3 Fornitura

1 sensore di sicurezza codificato con RFID, 1 azionatore codificato con RFID, 4 rondelle, 8 cappucci di protezione,
1 manuale di istruzioni originale, codice 11559921.

Se uno dei componenti di cui sopra dovesse mancare o essere danneggiato, si prega di rivolgersi ad una delle filiali ifm.

4 Uso conforme

I sensori di sicurezza codificati con RFID rilevano, senza contatto, i rispettivi azionatori (TAG).

Livelli di codifica secondo EN ISO 14119:

Tipo di sensore	Comportamento	Livello di codifica
Codificato	Qualsiasi sensore rileva qualsiasi azionatore di questo tipo.	basso
Codificabile	Il sensore può essere programmato su un determinato azionatore.	basso
Con codifica esclusiva	Il sensore rileva solo l'azionatore conformemente codificato.	alto

Funzione di sicurezza SF: lo stato sicuro (stato uscita disattivato; Logico "0") viene raggiunto se la distanza dell'azionatore è più grande o uguale alla distanza di disattivazione garantita s_ar ( → 10 Dati tecnici).

▶ Osservare le indicazioni di montaggio ( → 6 Montaggio).

Il sensore di sicurezza codificato con RFID è stato certificato dal TÜVSüd.

5 Funzione

① LED
② Campo di attivazione
③ Distanza di attivazione s_n (= 12 mm)
④ Campo limite
⑤ Distanza di disattivazione garantita s_ar (= 16 mm)

5.1 Campo limite e campo di attivazione

Stato dei LED orientando il sensore con l'azionatore

Stato	Descrizione	LED
		PWR	OUT	IN*)	ACT
	Azionatore al di fuori del campo limite 4 Tensione nominale collegata> Ingressi attivi▷ Uscite disattivate
	Azionatore nel campo di attivazione 2▷ Uscite attivate
	L'azionatore abbandona il campo di attivazione 2e si trova nel campo limite 4> Le uscite rimangono attivate
	L'azionatore è a una distanza più grande o uguale asar 5 dal sensore▷ Uscite disattivate

*) LED [IN] non si illumina nel caso di MN700S e MN703S.

Per le curve di avvicinamento dei sensori, vedere www.ifm.com: → Principi per montaggio e funzionamento

6 Montaggio

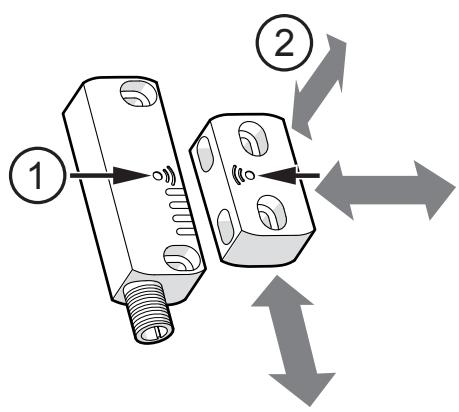

6.1 Direzioni di attivazione

Il sensore rileva l'azionatore da tre direzioni diverse ②.

▶ Durante il montaggio orientare le marcature centrali ① di sensore e azionatore in modo parallelo l'una rispetto all'altra.

① Marcature di riferimento (marcatura centrale)
② Orientamento di attivazione

L'azionatore non deve toccare il sensore durante il funzionamento. Non utilizzare come finecorsa.

• Non è possibile regolare il dispositivo attraverso un'azione meccanica.
- Montaggio solo su superficie piana per evitare danneggiamenti o un cambiamento della distanza di commutazione.

Utilizzando vari sensori è necessario rispettare una distanza minima di 50 mm in ogni direzione.

▶ Fissare il sensore e l'azionatore rispettivamente con due viti (M4, > 18 mm; coppia di serraggio 0,8...2 Nm).

Un fissaggio con meno di due viti non è ammesso. L'azionatore deve essere montato in modo inseparabile secondo EN ISO 14119.

Per il fissaggio sono ideali viti di sicurezza con testa cilindrica "one way", rivetti o simili.

Dopo il montaggio, inserire i cappucci di protezione inclusi per ostacolare l'accesso a viti o rivetti.

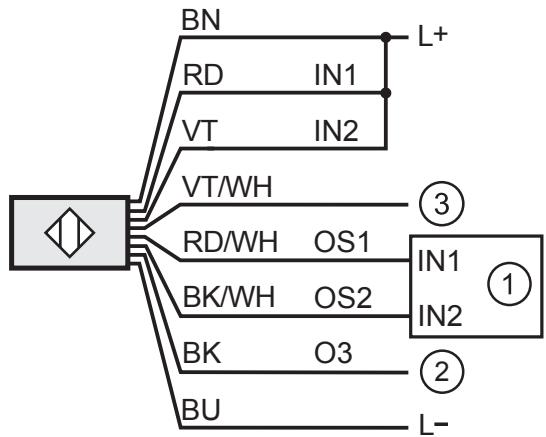

7 Collegamento elettrico

Nel caso di una singola anomalia, la tensione di alimentazione non deve superare il valore massimo di 60 V DC. (Ciò richiede tra l'altro la separazione sicura dell'alimentazione di corrente e del trasformatore SELV / PELV).

▶ Disinserire la tensione dall'impianto. Eventualmente disinserire anche i circuiti di carico relè, alimentati separatamente.

Cavo	Connettore maschio
BK: nero RD: rossoBN: marrone VT: violaBU: blu WH: bianco
cavo PVC, 5 x 0,5 mm2	Connettore M12, 5 poli
cavo PVC, 8 x 0,34 mm2	Connettore M12, 8 poli

① Unità logica di sicurezza
② Controllore logico programmabile (PLC)
③ Ingresso di programmazione (MN702S, MN705S)

Per il collegamento diretto, ponte IN1 e IN2.

La massima lunghezza del cavo ammessa è di 50 m.

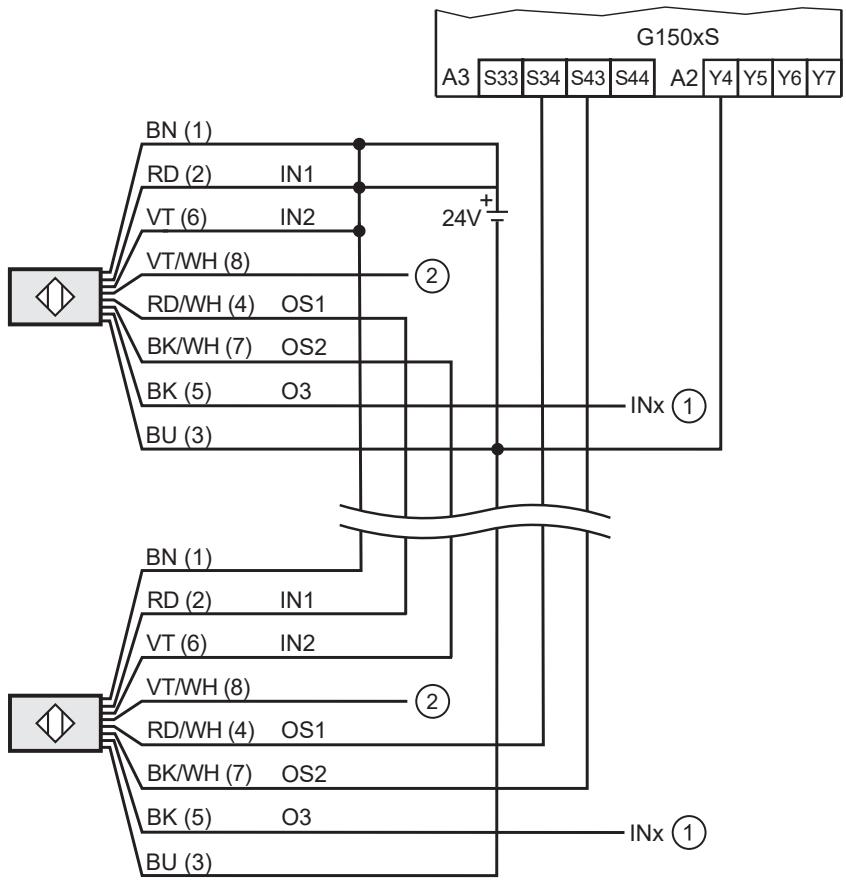

7.1 Circuito in serie

In generale

G150xS

① PLC esterno

② Ingresso di programmazione per sensori codificabili

8 Programmazione

La versione programmabile del sensore è dotata di un ingresso di programmazione specifico (IN3) che riconosce il codice salvato in un nuovo azionatore.

La programmazione può essere ripetuta tutte le volte che si desidera. Dopo una corretta programmazione, il sensore rileva esclusivamente il codice dell'azionatore programmato per ultimo.

Il sensore deve essere programmato solo da personale autorizzato.

LED				Stato	Descrizione
[0H07]	[Y0ZZ]
[0Y4H]	[4084]			Attivazione	▶ Collegare il sensore alla tensione nominale. ▷ Il dispositivo esegue test interni.
		[DOXX]	[ZBW4]	Funzionamento	Attendere segnale di ingresso.
			[40AK]	Funzionamento	Segnali di ingresso disponibili. ▷ Attendere azionatore.
[BW7W]			[BH65]	Programmazione	▶ Attivare ingresso di programmazione IN3 collegando la tensione nominale (> 3 s). ▷ Attendere azionatore.
[DO5Y]	[Y0SW]	[XCHA]		Programmazione	▶ Tenere un nuovo azionatore vicino al sensore.> Nuovo codice salvato correttamente.
		[6ZY3]	[WHS3]	Programmazione	▶ Disattivare ingresso di programmazione IN3.> Programmazione conclusa.
			[CYST]	Attivazione	Riavvio automatico> Il dispositivo esegue test interni.

LED verde

LED rosso

LED arancione

LED lampeggia

LED verde, rosso o arancione

LED spento

▶ Dopo la corretta programmazione, verificare il rilevamento del nuovo azionatore e la funzione del sensore.

9 Funzionamento

9.1 Stato di commutazione delle uscite

9.1.1 Stato di sicurezza

Lo stato sicuro è lo stato disattivato (stato senza corrente: Logico "0") di almeno una delle uscite OS1 o OS2 (OSSD).

Se una delle uscite OS1 o OS2 è disattivata, l'unità logica di sicurezza attivata a valle deve portare tutto il sistema allo stato definito sicuro.

9.1.2 Stato attivato

Se l'azionatore codificato si trova nella zona di abilitazione e il sensore non presenta anomalie, vengono attivate entrambe le uscite OS1 e OS2 (OSSD, Logico "1").

9.1.3 Inversione dei contatti / Cortocircuito

• Un'inversione dei contatti tra le due uscite (OS1 e OS2) viene riconosciuta dal sensore di sicurezza e causa la disattivazione delle uscite (OSSD). Le uscite OS1 e OS2 rimangono disattivate fintanto che non è stato eliminato l'errore e non è stata resettata la tensione.
• Un'inversione dei contatti (cortocircuito) tra una delle due uscite (OS1 o OS2) e la tensione di alimentazione portano alla disattivazione dell'altra uscita (OS2 o OS1).

9.2 Classificazione dell'interfaccia

L'interfaccia corrisponde a Interfaccia tipo C classe 2 secondo il documento di sintesi CB24I Ed. 2.0 ZVEI ("Zentralverband Elektrotechnik- und Elektronikindustrie e. V.", Associazione generale delle industrie elettroniche ed elettrotecniche).

9.2.1 Chiave di codifica

	Interfaccia tipo		Tipo di interfaccia adatta
Elemento attivo:	C1	Elemento passivo:	C1

9.3 Tempi di risposta

Attivazione e disattivazione simultanea delle uscite con richiesta della funzione di sicurezza	< 10 μs
Durata dell'impulso di prova ti su A1 e A2	< 300 μs
Intervallo impulsi di prova T1 su A1	~ 500 ms
Intervallo impulsi di prova T2 su A2	~ 500 ms

9.4 Indicazione LED

9.4.1 Versione a 5 poli

LED				Stato	Descrizione
PWR	OUT	IN	ACT
				Spento	Dispositivo disattivato.
				Attivazione	Test interni durante l'attivazione.
				Funzionamento	Azionatore fuori dal campo di attivazione sicura Uscita O3 disattivata.
				Funzionamento	Uscite di sicurezza attivate Azionatore nel campo sicuro Uscita O3 attivata
				Funzionamento	Azionatore nel campo limite Uscita O3 attivata Portare l'azionatore nel campo sicuro.
				Errore	Errore sulle uscite. Controllare se ci sono cortocircuiti. ▶ Riavviare dispositivo.
	[85H]			Errore	▶ Riavviare dispositivo. ▶ Sostituire il dispositivo se si ripresenta l'errore.

LED verde

LED lampeggia

LED rosso

LED verde, rosso o arancione

LED arancione

LED spento

9.4.2 Versione a 8 poli

LED				Stato	Descrizione
[1YAH]	OUT	IN	ACT
				Spento	Dispositivo disattivato.
				Attivazione	Test interni durante l'attivazione.
				Funzionamento	Ingressi inattivi Uscite di sicurezza disattivate
[07D06]				Funzionamento	Ingressi inattivi Azionatore fuori dal campo di attivazione sicura Uscite di sicurezza e uscita O3 disattivate
[H802]				Funzionamento	Ingressi attivi
				Funzionamento	Errore sugli ingressi. Controllare attivazione dei segnali di ingresso e collegamento degli ingressi.
				Funzionamento	Azionatore nel campo sicuro Uscita O3 attivata
[1YAAK]
				Funzionamento	Azionatore nel campo limite Uscita O3 attivata Portare l'azionatore nel campo sicuro.
[2HZY]				Funzionamento	Ingressi attivi Azionatore nel campo sicuro Uscite di sicurezza attivate
				Funzionamento
				Errore	Errore sulle uscite. Controllare se ci sono cortocircuiti. Riavviare dispositivo.
				Errore	Riavviare dispositivo. ▶ Sostituire il dispositivo se si ripresenta l'errore.

LED verde

LED lampeggia

LED rosso

LED verde, rosso o arancione

LED arancione

LED spento

10 Dati tecnici

Dati elettrici
Modello elettrico	DC PNP
Tensione di esercizio	20,4...26,4 V DC
Tensione effettiva di isolamento	32 V DC
Corrente assorbita	< 50 mA
Classe di protezione	III
Protezione da inversione di polarità	no
Categoria di utilizzo	DC12
Corrente di esercizio	40...700 mA
Corrente a vuoto	30 mA
Uscite
Calo di tensione	1,5 V
Corrente residua	0,5 mA
Capacità di corrente	50 mA
Protezione da cortocircuito	si
Resistenza a sovraccarico	si
Frequenza di commutazione	1 Hz
Max. carico capacitivo CL_max	200 nF
Zona di rilevamento
Distanza di commutazione sn (con azionatore codificato)	12 mm
Distanza di disattivazione garantita sar	16 mm
Precisione / Deriva
Isteresi	≤ 20 % Sn
Precisione di ripetibilità	≤ 10 % Sn
Tempi di risposta
Tempo di ritardo disponibilità	1,5 s
Tempo di risposta a richiesta della funzione di sicurezza (tempo di risposta delle uscite a semiconduttore dopo aver rimosso l'azionatore > sar)	< 160 ms
Tempo di risposta all'avvicinamento al campo di attivazione (tempo di abilitazione)	< 600 ms
Tempo di rischio (tempo di reazione anomalia)	< 10 ms
Condizioni ambientali
Luogo di installazione (secondo EN 60654-1)	Classe C
Temperatura ambiente per durata d'uso ≤ 87600 h per durata d'uso ≤ 175200 h	-25...70 °C 10...40 °C
Max. umidità relativa ammessa per un breve tempo permanente	5...95 % 5...70 %
Pressione dell'aria	80...106 kPa
Altezza s.l.m.	< 2000 m
Radiazione ionizzante	non ammessa
Nebbia salina	no
Grado di protezione (cablaggio protetto)	IP 67 / IP 69K
Grado di inquinamento	3
Certificazioni / Test
EMC	IEC 60947-5-2
Resistenza agli urti (EN 60068-2-27)	30 g (11 ms)
Resistenza alle vibrazioni (IEC 60068-2-6)	10 g (10...55 Hz)
Parametri di sicurezza
EN ISO 13849-1	Categoria : 4 PL: e
IEC 61508	SIL 3
Durata d'uso TM (Mission Time)	≤ 175200 h (20 anni)
Affidabilità tecnica per la sicurezza PFHD	1,5E-09
Dati meccanici
Tipo di montaggio	non schermato
Materiali corpo	PA
Coppia di serraggio	0,8...2 Nm

11 Eliminazione delle anomalie

Indicazione LED → 9.3

Problema	Causa possibile	Eliminazione anomalie
Nessuna indicazione LED	Tensione di alimentazione assente	Inserire tensione
LED [OUT] rosso lampeggiante	Cortocircuito contro massa, uscita o alimentazione di corrente	Riavviare dispositivo
LED [PWR] rosso acceso	Anomalia interna	Riavviare dispositivo
Il dispositivo non commuta / Solo un'uscita commuta	Errore, ad es. inversione dei contatti / cortocircuito	Eliminare inversione contatti Controllare il cavo Verificare il sistema di controllo Riavviare l'impiantoSe necessario, sostituire il prodotto

12 Manutenzione, riparazione e smaltimento

La funzione del dispositivo deve essere verificata automaticamente o manualmente almeno una volta all'anno. La funzione può essere controllata rimuovendo l'azionatore ( > s_ar ) ( → 5 Funzione).

Il prodotto deve essere riparato soltanto dal costruttore. Il prodotto deve essere smaltito, dopo l'uso, nel rispetto dell'ambiente ai sensi delle disposizioni nazionali in vigore.

13 Certificazioni e norme

Per le certificazioni e le norme, sono disponibili le seguenti informazioni:

• Standard e normative di prova: documentation.ifm.com
• Dichiarazione di conformità e certificazioni UE: documentation.ifm.com
• Note rilevanti per la certificazione: foglio di istruzioni del dispositivo

Per ulteriori informazioni: www.ifm.com

IT
