MANUALE UTENTE SD5800 IFM

Istruzioni per l'uso

Misuratore di portata per aria compressa

SDx5xx

SDx6xx

SDx8xx

Indice

1 Introduzione 4

1.1 Simboli utilizzati 4
1.2 Avvertenze 4

2 Indicazioni di sicurezza 5

3 Uso conforme.... 6

3.1 Campo d'impiego 6

4 Funzione 7

4.1 Opzioni per uscita OUT1 7
4.2 Opzioni per uscita OUT2 7
4.3 IO-Link 7

5 Montaggio 9

5.1 Luogo di montaggio.... 9
5.2 Posizione di installazione 9
5.3 Interferenze.... 10
5.4 Raccordo a processo 10

6 Collegamento elettrico.... 11
7 Elementi di comando e di indicazione 13
8 Menu.... 14

8.1 Struttura del menu.... 14
8.2 Menu principale e sottomenu 14

9 Messa in funzione 22

10 Parametrizzazione 23

10.1 Parametrizzazione tramite i pulsanti del dispositivo 23
10.2 Parametrizzazione tramite IO-Link 23
10.3 Configurazione dell'uscita 24

10.3.1 Segnale di commutazione 24
10.3.2 Segnale analogico 26
10.3.3 Monitoraggio della quantità di consumo (funzione totalizzatore).... 28

10.3.3.1 Segnale a impulsi totalizzatore 28
10.3.3.2 Segnale di commutazione totalizzatore.... 29
10.3.4 Uscita disattivata.... 30

10.4 Configurazione dell'applicazione 31

10.4.1 Unità di misura standard 31
10.4.2 Damping 31
10.4.3 Polarità delle uscite di commutazione 32
10.4.4 Fluido 32
10.4.5 Valore di processo per OUT1 e OUT2 32
10.4.6 Taglio del flusso minimo 33
10.4.7 Condizioni standard 34
10.4.8 Calibrazione del punto zero 34
10.4.9 Ritardo di commutazione.... 35
10.4.10 Comportamento delle uscite in caso di errore.... 35
10.4.11 Ripristino del totalizzatore.... 36
10.4.12 Blocco / sblocco 37
10.4.13 Resettare il dispositivo.... 38

10.5 Display 38

10.5.1 Layout del display 38
10.5.2 Frequenza di aggiornamento display 39
10.5.3 Rotazione display: 39
10.5.4 Luminosità del display: 40
10.5.5 Impostazione del colore del display 40

10.6 Diagnostica 42

10.6.1 Leggere i valori del totalizzatore 42
10.6.2 Memoria 42

10.7 Funzioni di servizio 43

10.7.1 Simulazione.... 43
10.7.2 Localizzazione ottica 44
10.7.3 Informazioni dispositivo 45

11 Risoluzione dei problemi 46

11.1 Messaggi di avviso 46
11.2 Messaggi di errore 46

12 Manutenzione, riparazione e smaltimento 48

13 Impostazioni di fabbrica 49

1 Introduzione

Istruzioni, dati tecnici, certificazioni e ulteriori informazioni sul codice QR sul dispositivo / sull'imballaggio o consultando documentation.ifm.com.

1.1 Simboli utilizzati

√ Presupposto
Sequenza operativa
▷ Reazione, risultato

grassetto Denominazione di tasti, pulsanti o indicazioni

Riferimento incrociato non ipertestuale

Riferimento incrociato ipertestuale

Nota importante

In caso di inosservanza, possono verificarsi malfunzionamenti o anomalie

Informazioni

Nota integrativa

1.2 Avvertenze

Le avvertenze mettono in guardia contro possibili lesioni fisiche e danni materiali. In questo modo è possibile utilizzare il prodotto in modo sicuro. Le avvertenze sono classificate come segue:

AVVERTENZA

Avvertenza contro il rischio di gravi lesioni fisiche

▷ Rispettare l'avvertenza per evitare lesioni gravi o mortali.

CAUTELA

Avvertenza contro il rischio di lesioni fisiche di entità lieve o moderata

▷ Rispettare l'avvertenza per evitare lesioni di entità lieve o moderata.

ATTENZIONE

Avvertenza contro il rischio di danni materiali

▷ Rispettare l'avvertenza per evitare danni materiali.

2 Indicazioni di sicurezza

- Il dispositivo descritto viene montato come componente parziale di un sistema.

• La sicurezza di questo sistema è responsabilità del produttore.

• Il costruttore del sistema è tenuto ad effettuare una valutazione dei rischi e a redigere e allegare la documentazione in conformità ai requisiti legali e normativi per il gestore e l'operatore del sistema. Questa documentazione deve contenere tutte le informazioni necessarie e le istruzioni di sicurezza per l'operatore, l'utente e, se del caso, il personale di servizio autorizzato dal costruttore del sistema.

• Leggere questo documento prima di mettere in funzione il prodotto e conservarlo per tutta la durata di utilizzo.

• Il prodotto deve adeguarsi perfettamente alle relative applicazioni e condizioni ambientali senza alcuna restrizione.
• Utilizzare il prodotto solo per l'uso previsto (→ Uso conforme).
  • Utilizzare il prodotto solo per i fluidi ammessi.
• La mancata osservanza delle istruzioni per l'uso o dei dati tecnici può causare danni materiali e/o alle persone.
• Il produttore non si assume alcuna responsabilità o garanzia per le conseguenze derivanti da interventi sul prodotto o da un uso improprio da parte dell'operatore.
• L'installazione, il collegamento elettrico, la messa in servizio, il funzionamento e la manutenzione del prodotto devono essere eseguiti solo da personale specializzato addestrato e autorizzato dal gestore dell'impianto.
• Proteggere adeguatamente i dispositivi e i cavi da eventuali danni.

3 Uso conforme

Il dispositivo controlla la portata volumetrica standard dell'aria compressa e/o dei gas tecnici.

Il dispositivo rileva le grandezze di processo come velocità del flusso, portata in volume (portata/tempo), quantità di consumo, temperatura del fluido e pressione.

3.1 Campo d'impiego

Il dispositivo è destinato all'uso in impianti ad aria compressa.

SDx5xx

- Aria compressa

SDx6xx

• Aria compressa
• Argon (Ar)
  • Anidride carbonica (CO2)
• Azoto (N2)

Selezione del fluido da controllare: Fluido ➞ 32

SDx8xx

- Elio (He)

Tutti i dati si riferiscono alla portata volumetrica standard in conformità alla norma DIN ISO 2533, ossia alla portata volumetrica con 1013 mbar (101,3 kPa), 15 °C e 0 % di umidità relativa. Il dispositivo può essere impostato su altre condizioni standard.

Compatibilità elettromagnetica (EMC):

Questo è un prodotto di Classe A. In un ambiente domestico, questo prodotto può causare interferenze radio.

▶ Se necessario adottare misure EMC per la schermatura.

Direttiva in materia di attrezzature a pressione (PED):

I dispositivi sono conformi alla direttiva in materia di attrezzature a pressione e sono progettati per gas stabili del gruppo 2 costruiti secondo una corretta prassi costruttiva.

4 Funzione

• Il dispositivo rileva il flusso secondo il principio di misura calorimetrico.
• Il dispositivo rileva la temperatura del fluido e la pressione come ulteriori valori di processo.
  • Il dispositivo è dotato di un'interfaccia IO-Link.
• Il dispositivo indica gli attuali valori di processo su un display.
• Il dispositivo è dotato di varie opzioni per l'autodiagnosi.
• La funzione di simulazione consente la messa in funzione semplificata del sensore.
• Il dispositivo genera due segnali di uscita conformemente alla parametrizzazione.

4.1 Opzioni per uscita OUT1

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
- Segnale di commutazione per pressione
- Segnale di commutazione totalizzatore
• Segnale a impulsi totalizzatore
- IO-Link
• OFF (uscita analogica commutata con valore ohm alto)

4.2 Opzioni per uscita OUT2

• Segnale di commutazione flusso
- Segnale di commutazione temperatura
- Segnale di commutazione per pressione
- Segnale di commutazione totalizzatore
• Segnale a impulsi totalizzatore
- Segnale analogico flusso
• Segnale analogico temperatura
• Segnale analogico pressione
- Ingresso per il ripristino del totalizzatore esterno
• OFF (uscita analogica commutata con valore ohm alto)

4.3 IO-Link

IO-Link è un sistema di comunicazione per il collegamento di sensori e attuatori intelligenti ai sistemi di automazione. IO-Link è standardizzato nella norma IEC 61131-9.

Informazioni generali su IO-Link all'indirizzo io-link.ifm

Input Output Device Description (IODD) con tutti i parametri, i dati di processo e le descrizioni dettagliate del dispositivo su documentation.ifm.com

IO-Link offre i seguenti vantaggi:

• Trasmissione senza interferenze di tutti i dati e i valori di processo

• Parametrizzazione nel processo in corso o preimpostazione al di fuori dell'applicazione

• Parametri per l'identificazione dei dispositivi collegati nell'impianto
  • Parametri aggiuntivi e funzioni di diagnostica

• Backup e ripristino automatico dei set di parametri in caso di sostituzione del dispositivo (Data Storage)
• Protocollo dei set di parametri, valori di processo ed eventi
• File di descrizione del dispositivo (IODD - Input Output Device Description) per una facile progettazione del progetto
  • Collegamento elettrico standardizzato
  • Manutenzione da remoto

5 Montaggio

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni.
▶ Proteggere il dispositivo dal contatto con materiali infiammabili e da contatto involontario.
▶ Fissare l'etichetta di avvertenza, in dotazione, al cavo del sensore.

▶ Assicurarsi che l'impianto sia depressurizzato durante le operazioni di montaggio.
▶ Attenersi alle disposizioni e norme sull'installazione e sul funzionamento degli impianti ad aria compressa.

5.1 Luogo di montaggio

▶ Montare il dispositivo dietro l'essiccatore a freddo.
▶ Montare il dispositivo in prossimità del carico.
▶ Il dispositivo si può montare dietro un'unità di manutenzione.
▶ Se viene utilizzato olio per i carichi: montare il dispositivo davanti all'oliatore.

5.2 Posizione di installazione

1

2

3

4

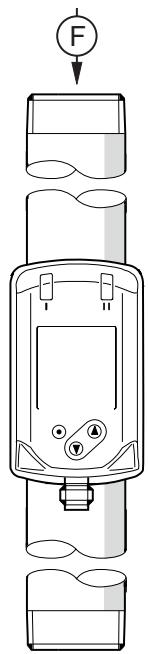

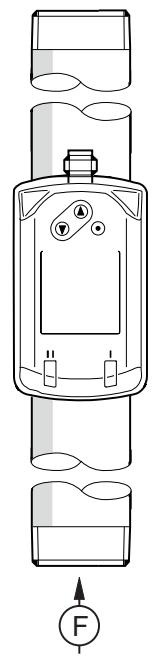

Fig. 1: Allineamento del tratto di tubazione e del dispositivo

1: Tratto di tubazione in verticale, dispositivo a scelta

2: Tratto di tubazione in orizzontale, dispositivo in verticale

3: Tratto di tubazione a destra (con connettore rivolto in avanti), dispositivo appoggiato di lato

4: Da evitare: Tratto di tubazione a sinistra (con connettore rivolto in avanti), dispositivo appoggiato di lato

F: Direzione del flusso

5.3 Interferenze

Componenti integrati nelle tubazioni, curve, valvole, riduzioni e simili compromettono il funzionamento del dispositivo.

▶ Rispettare le distanze tra sensore e interferenze.

Interferenza				Distanza dal sensore
			Modifiche del diametro del tubo	10 x diametro del tubo
			Curva di 90°	10 x diametro del tubo
			Due curve di 90°, un livello	15 x diametro del tubo
			Due curve di 90°, due livelli	25 x diametro del tubo
			Valvola, saracinesca	40 x diametro del tubo

Considerare che i dispositivi di chiusura e di regolazione non devono trovarsi di fronte al dispositivo.

▶ Evitare i cambiamenti di diametro tra tratto di tubazione a monte e dispositivo. Se non è possibile evitare un cambiamento di diametro, il diametro del tubo a monte deve essere più grande del diametro sul dispositivo.

5.4 Raccordo a processo

▶ Inserire il dispositivo nella tubazione seguendo la direzione del flusso (freccia sul dispositivo):

▶ Stringere i due adattatori in senso opposto con la coppia di serraggio definita:

Tipo	Coppia di serraggio
SD5xxx	50 Nm
SD6xxx	100 Nm
SD2xxx, SD9xxx	150 Nm

6 Collegamento elettrico

Il dispositivo deve essere installato soltanto da personale specializzato.

Rispettare le disposizioni nazionali e internazionali per l'installazione di apparecchiature elettriche.

Tensione di alimentazione ai sensi delle norme SELV, PELV.

▶ Disinserire la tensione dall'impianto.
▶ Collegare il dispositivo come illustrato di seguito:

Fig. 2: Schema di collegamento

Pin	Cablaggio
1	L+
3	L-
4 (OUT1)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale di commutazione per pressione Segnale di commutazione totalizzatore Segnale a impulsi totalizzatoreIO-LinkOFF (uscita analogica commutata con valore ohm alto)
2 (OUT2/InD)	Segnale di commutazione flusso Segnale di commutazione temperatura Segnale di commutazione per pressione Segnale di commutazione totalizzatore Segnale a impulsi totalizzatore Segnale analogico flusso Segnale analogico temperatura Segnale analogico pressione Ingresso per il ripristino del totalizzatore esternoOFF (uscita analogica commutata con valore ohm alto)

Fig. 3: Esempi di cablaggio

1: 2 x PNP
2: 2 x NPN
3: 1 x PNP / 1 x analogica
4: 1 x NPN /1 x analogica

7 Elementi di comando e di indicazione

Fig. 4: Elementi di comando e di indicazione

1: LED dello stato di commutazione per OUT1
2: LED dello stato di commutazione per OUT2
3: Display TFT

4: Pulsanti per cambiare le visualizzazioni e per la parametrizzazione

Se il dispositivo misura una temperatura interna elevata, la luminosità del display viene regolata automaticamente:

Temperatura interna del dispositivo > 70 °C: la luminosità si riduce al 25 %.

Temperatura interna del dispositivo ≥ 100 °C: il display viene disattivato.

Passaggio dalla visualizzazione di un valore di processo all'altro:

▶ Durante il funzionamento è possibile commutare tra diverse visualizzazioni dei valori di processo:

▶ Premere il tasto ▲ o ▼.
▷ Il display passa tra visualizzazione standard con unità di misura impostata e altre visualizzazioni.
▷ Dopo 30 secondi il display torna alla visualizzazione standard.

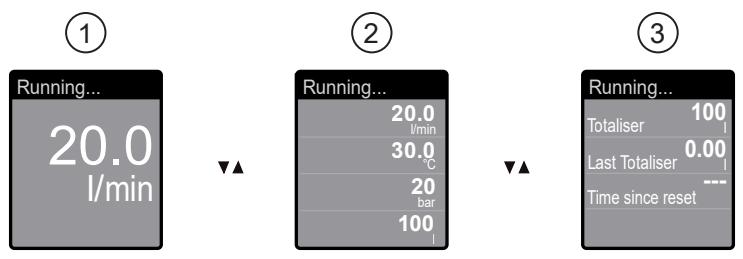

1: Visualizzazione standard, come impostato in diS. L e uni.x
2: Panoramica generale di tutti i valori di processo
3: Panoramica dei valori del totalizzatore

Leggere l'impostazione dei parametri:

▶ Premere brevemente ●.
▶ Selezionare il parametro con ▼.
▶ Premere brevemente ●.
▷ Il valore attualmente impostato viene visualizzato per 30 s. Successivamente il dispositivo torna alla visualizzazione dei valori di processo.

8 Menu

8.1 Struttura del menu

Tramite i pulsanti si passa dalla visualizzazione del valore di processo al menu principale e da quest'ultimo ai sottomenu.

Fig. 5: Struttura del menu

8.2 Menu principale e sottomenu

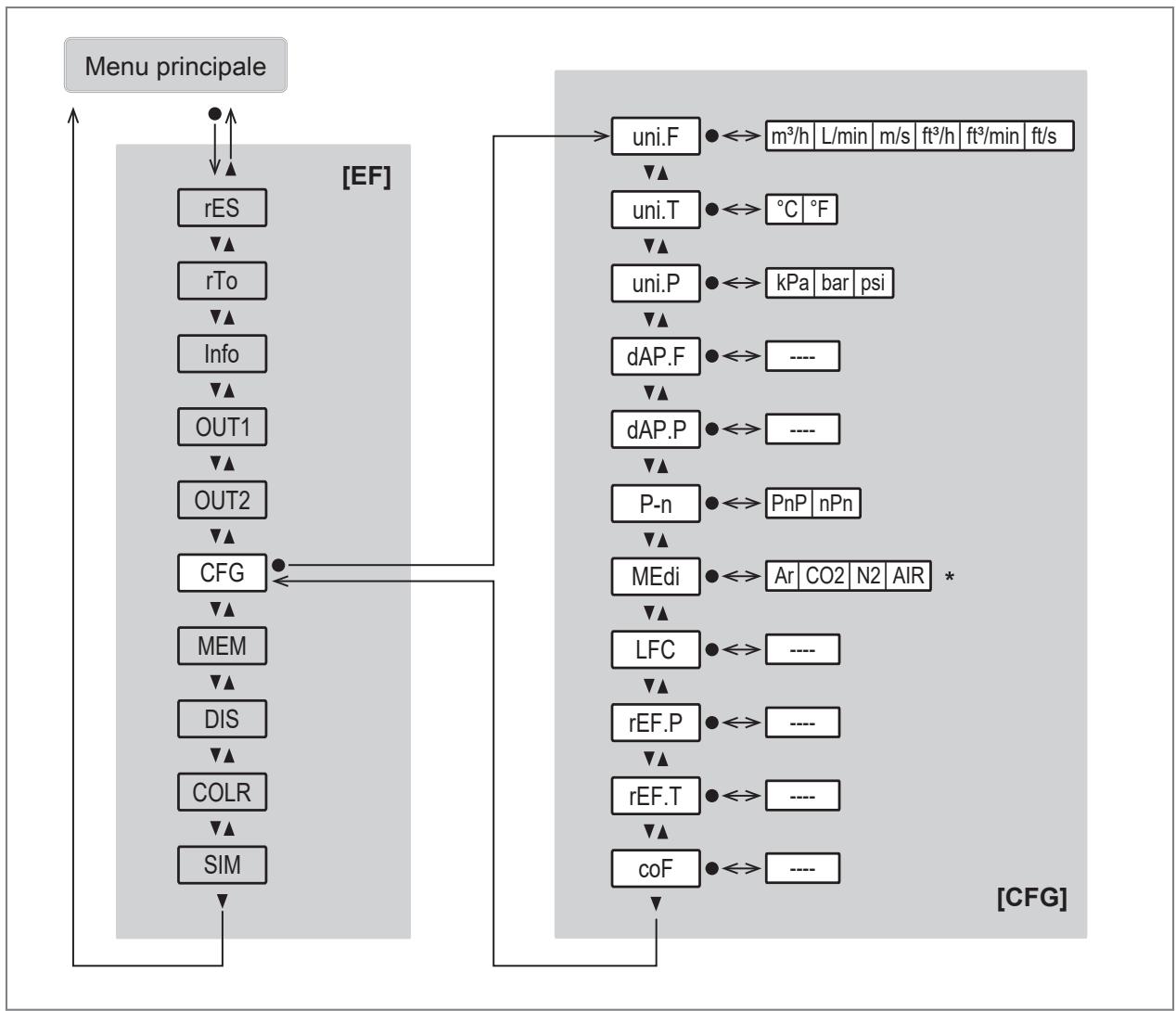

Le illustrazioni dei menu mostrano i parametri che possono essere impostati sul dispositivo con i tasti. Questi parametri e altre funzioni sono disponibili anche tramite l'interfaccia IO-Link.

I parametri visualizzati cambiano modificando le impostazioni di fabbrica. Le seguenti rappresentazioni dei menu indicano i parametri massimi disponibili.

Menu principale:

Parametro	Spiegazione
SPx	Punto di commutazione per l'uscita di commutazione OUTx con funzione isteresi
rPx	Punto di disattivazione per l'uscita di commutazione OUTx con funzione isteresi
FHx	Valore limite superiore per il segnale di commutazione OUTx con funzione finestra
FLx	Valore limite inferiore per il segnale di commutazione OUTx con funzione finestra
ImPSx	Valenza dell'impulso (= valore del flusso con il quale viene trasmesso rispettivamente 1 impulso)
ImPRx	Funzione di totalizzazione: Segnale a impulsi (ImPR = YES) o segnale di commutazione (ImPR = NO)
ASP2	Punto iniziale analogico per OUT2 = valore di processo con il quale il segnale dell'uscita è 4 mA.
AEP2	Punto finale analogico per OUT2= valore di processo con il quale il segnale dell'uscita è 20 mA.
DIn2	Segnale di reset per il ripristino del totalizzatore esterno
EF	Passaggio al sottomenu EF (funzioni avanzate)

Menu funzioni avanzate EF:

Parametro	Spiegazione
rES	Ripristino delle impostazioni di fabbrica
rTo	Impostazione del ripristino del totalizzatore (manuale o temporizzato)
Info	Visualizzazione delle informazioni del dispositivo
OUT1	Passaggio al sottomenu OUT1 (Configurazione uscita 1)
OUT2	Passaggio al sottomenu OUT2 (Configurazione uscita 2)
CFG	Passaggio al sottomenu CFG (Impostazioni di base)
MEM	Passaggio al sottomenu MEM (Memoria)
DIS	Passaggio al sottomenu DIS (Display)
COLR	Passaggio al sottomenu COLR (impostazioni del colore)
SIM	Passaggio al sottomenu SIM (Simulazione)

Menu Uscita 1 OUT1:

Parametri	Spiegazione
SEL1	Valore di processo per uscita OUT1
ou1	Funzione per uscita OUT1
SP1	Punto di commutazione per uscita di commutazione OUT1 con funzione isteresi
rP1	Punto di disattivazione per uscita di commutazione OUT1 con funzione isteresi
FH1	Valore di soglia superiore per segnale di commutazione OUT1 con funzione finestra
FL1	Valore di soglia inferiore per segnale di commutazione OUT1 con funzione finestra
ImPS1	Valenza dell'impulso (= valore del flusso con il quale viene trasmesso rispettivamente 1 impulso)
ImPR1	Funzione di totalizzazione: Segnale a impulsi (ImPR1 = YES) o segnale di commutazione (ImPR1 = NO)
dS1	Ritardo di attivazione per uscita di commutazione OUT1 in secondi
dr1	Ritardo di disattivazione per uscita di commutazione OUT1 in secondi
FOU1	Comportamento dell'uscita OUT1 in caso di anomalia

Menu Uscita 2 OUT2:

Parametri	Spiegazione
SEL2	Valore di processo per uscita OUT2
ou2	Funzione per uscita OUT2
ASP2	Punto iniziale analogico per OUT2 = valore di processo con il quale il segnale dell'uscita è 4 mA.
AEP2	Punto finale analogico per OUT2= valore di processo con il quale il segnale dell'uscita è 20 mA.
SP2	Punto di commutazione per uscita di commutazione OUT2 con funzione isteresi
rP2	Punto di disattivazione per uscita di commutazione OUT2 con funzione isteresi
FH2	Valore di soglia superiore per segnale di commutazione OUT2 con funzione finestra
FL2	Valore di soglia inferiore per segnale di commutazione OUT2 con funzione finestra
ImPS2	Valenza dell'impulso (= valore del flusso con il quale viene trasmesso rispettivamente 1 impulso)
ImPR2	Funzione di totalizzazione: Segnale a impulsi (ImPR2 = YES) o segnale di commutazione (ImPR2 = NO)
DIn2	Segnale di reset per il ripristino del totalizzatore esterno
dS2	Ritardo di attivazione per uscita di commutazione OUT2 in secondi
dr2	Ritardo di disattivazione per uscita di commutazione OUT2 in secondi
FOU2	Comportamento dell'uscita OUT2 in caso di anomalia

Menu Impostazioni di base CFG:

* Disponibile solo per dispositivi SDx6xx

Parametro	Spiegazione
uni. F	Unità di misura standard per flusso
uni. T	Unità di misura standard per temperatura
uni. P	Unità di misura standard per pressione
dAP. F	Costante damping in secondi per flusso (tempo di risposta τ 63%)
dAP. P	Costante damping in secondi per pressione (tempo di risposta τ 63%)
P-n	Polarità delle uscite di commutazione
MEdi	Selezione del fluido da monitorare
LFC	Taglio del flusso minimo (= valore del flusso al di sotto del quale il flusso viene valutato come fermo)
rEF. P	Pressione standard come condizione ambientale
rEF. T	Temperatura standard come condizione ambientale
cOF	Fattore di correzione per calibrazione del punto zero della pressione

Menu Memoria MEM e Simulazione SIM:

Parametri	Spiegazione
Lo. F	Minimo valore misurato del flusso
Hi. F	Massimo valore misurato del flusso
Lo. T	Minimo valore di temperatura misurato
Hi. T	Massimo valore di temperatura misurato
Lo. P	Minimo valore di pressione misurato
Hi. P	Massimo valore di pressione misurato
S. FLW	Valore del flusso simulato in modalità simulazione
S. TMP	Valore simulato della temperatura in modalità simulazione
S. PRS	Valore di pressione simulato in modalità Simulazione
S. Tim	Durata della simulazione in minuti
S. On	Avvio della modalità simulazione

Menu Display DIS e Impostazioni colore COLR:

Parametro	Spiegazione
diS. L	Layout del display
diS. U	Frequenza di aggiornamento della visualizzazione sul display
diS. R	Orientamento della visualizzazione sul display
diS. B	Luminosità della visualizzazione sul display
coL. F	Colore dei caratteri per il flusso
cFH. F	Valore limite superiore per cambio colore (flusso)
cFL. F	Valore limite inferiore per cambio colore (flusso)
coL. T	Colore dei caratteri per la temperatura
cFH. T	Valore limite superiore per cambio colore (temperatura)
cFL. T	Valore limite inferiore per cambio colore (temperatura)
col. P	Colore dei caratteri per pressione
cFH. P	Valore limite superiore per cambio colore (pressione)
cFL. P	Valore limite inferiore per cambio colore (pressione)
coL. V	Colore dei caratteri per la visualizzazione del totalizzatore

9 Messa in funzione

Dopo aver collegato la tensione di alimentazione, il dispositivo passa al funzionamento normale allo scadere del tempo di ritardo disponibilità di circa 1 s. Esegue le sue funzioni di misurazione ed analisi e trasmette segnali di uscita conformemente ai parametri impostati.

• Durante il tempo di ritardo disponibilità, le uscite sono commutate conformemente alla programmazione:
  –attivate con funzione NO (Hno / Fno)
  – disattivate con funzione NC (Hnc / Fnc)
  – disattivate con monitoraggio della quantità di consumo (ImP)

- Se l'uscita 2 è configurata come uscita analogica, il segnale di uscita è di 20 mA durante il tempo di ritardo disponibilità.

10 Parametrizzazione

La parametrizzazione può essere effettuata tramite l'interfaccia IO-Link o tramite gli elementi di comando del dispositivo.

I parametri si possono impostare prima del montaggio e della messa in funzione del dispositivo oppure durante il funzionamento.

Se i parametri vengono modificati durante il funzionamento, viene influenzato il funzionamento dell'impianto.

▶ Assicurarsi che non sorgano malfunzionamenti nell'impianto.

Durante la parametrizzazione il dispositivo resta in modalità operativa. Continua ad eseguire le sue funzioni di monitoraggio con il parametro esistente fino a completare la parametrizzazione.

A seconda dell'impostazione dei parametri, i parametri disponibili nel menu possono cambiare.

10.1 Parametrizzazione tramite i pulsanti del dispositivo

CAUTELA

In caso di temperature del fluido superiori a 50°C (122 °F) è possibile che alcune parti del dispositivo si surriscaldino fino a oltre 65 °C (149 °F).

▷ Pericolo di ustioni
▶ Non toccare il prodotto con le mani.
▶ Per impostare il dispositivo, utilizzare un oggetto (per es. una biro).

Parametrizzazione in generale:

Intenzione	Azione
Passaggio dalla visualizzazione del valore di processo al menu principale	●
Passaggio al sottomenu	Con ▼ andare al sottomenu (ad es. EF), poi ●
Selezione del parametro desiderato	▲ oppure ▼
Passaggio alla modalità di regolazione	●
Modifica del valore parametrico	▲ o ▼ > 1 s
Acquisizione del parametro impostato	●
Uscire dall'impostazione dei parametri senza salvare	▲ + ▼
Ritorno al menu superiore(Ripetere più volte per raggiungere la visualizzazione dei valori di processo)	▲ + ▼
Ritorno alla visualizzazione del valore di processo	> 30 secondi (timeout)

Se viene visualizzato Loc nel tentativo di modificare un parametro, i pulsanti del dispositivo sono bloccati ➕ Blocco/Sblocco.

Se viene visualizzato S. Loc, il sensore è bloccato permanentemente tramite software. Questo blocco può essere rimosso solo tramite software di parametrizzazione.

10.2 Parametrizzazione tramite IO-Link

Il dispositivo può essere parametrizzato, ad esempio, tramite l'interfaccia IO-Link nel modo seguente:

• Parametrizzazione tramite un software adeguato, ad esempio ifm moneo|configure
  • Parametrizzazione tramite PLC
• Parametrizzazione tramite un'applicazione IloT

Requisiti per la parametrizzazione tramite l'interfaccia IO-Link:

√ Per Input Output Device Description (IODD) del dispositivo in caso di parametrizzazione tramite un software, consultare documentation.ifm.com
√ Per la descrizione dell'interfaccia IO-Link (PDF) per il dispositivo in caso di parametrizzazione tramite un PLC o un'applicazione IIoT, consultare documentation.ifm.com
√ Un master IO-Link
▶ Collegare il master IO-Link al software di parametrizzazione, al PLC o all'applicazione IIoT.
▶ Collegare il dispositivo ad una porta libera adeguata del master IO-Link.
▶ Impostare la porta del master IO-Link sulla modalità operativa IO-Link.
▷ Il dispositivo passa alla modalità IO-Link.
▶ Modificare le impostazioni dei parametri nel software.
▶ Trasferire le impostazioni dei parametri sul dispositivo.

Guida per l'integrazione del sistema e la parametrizzazione tramite IO-Link:

→ Manuale del software di parametrizzazione (ad es. moneo)
→ Spiegazioni e "Startup Packages" su ifm.com/cnt/io-link-system-integration.

10.3 Configurazione dell'uscita

10.3.1 Segnale di commutazione

OUTx cambia il suo stato di commutazione se i limiti di commutazione impostati vengono superati per eccesso o per difetto. Si può scegliere tra la funzione isteresi e la funzione finestra.

1: Valore di processo

t: Tempo

SP: Punto di commutazione

rP: Punto di disattivazione

HY: Isteresi

Hno: Funzione isteresi NO (normally open)

Hnc: Funzione isteresi NC (normally closed)

Fig. 6: Funzione isteresi

Se è stata impostata la funzione isteresi, vengono definiti il punto di commutazione SP e il punto di disattivazione rP. rP deve avere un valore inferiore a SP. Se si modifica soltanto il punto di commutazione, quello di disattivazione cambia in base alla distanza impostata precedentemente.

1: Valore di processo

t: Tempo

FH: Valore limite superiore

FL: Valore limite inferiore

HY: Isteresi

FE: Campo della finestra

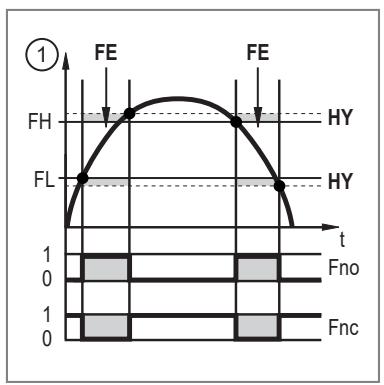

Fno: Funzione finestra NO (normally open)

Fnc: Funzione finestra NC (normally closed)

Fig. 7: Funzione finestra

Se è stata impostata la funzione finestra, vengono definiti il valore di soglia superiore SP e quello inferiore rP. SP e rP hanno un'isteresi fissa dello 0,25 % del valore finale. Ciò mantiene stabile lo stato di commutazione dell'uscita in caso di variazioni minime del flusso.

Parametrizzazione tramite tasti del dispositivo: Segnale di commutazione

È stata selezionata l'unità di misura standard: EF > CFG > uni.x.
√ È stato selezionato il valore di processo: EF > OUTx > SELx.
▶ Aprire il menu EF > OUTx per configurare l'uscita OUTx.

Funzione isteresi:

▶ Selezionare ou e impostare il segnale di commutazione: Hno oppure Hnc.
▶ Selezionare SPx e impostare il valore di misura con il quale si attiva l'uscita.
▶ Selezionare rPx e impostare il valore di misura con il quale si disattiva l'uscita.

Funzione finestra:

▶ Selezionare ou e impostare il segnale di commutazione: Fno oppure Fnc.
▶ Selezionare FHx e impostare il valore limite superiore della finestra.
▶ Selezionare FLx e impostare il valore limite inferiore della finestra.

Le impostazioni dei parametri di SP, rP, FH e FL possono essere modificate in un secondo momento direttamente nel menu principale.

Parametrizzazione tramite IO-Link: Segnale di commutazione

È stata selezionata l'unità di misura standard: Parametri > Impostazione display > uni.x.
√ È stato selezionato il valore di processo: Parametri > Configurazione uscita > SELx.
▶ Aprire il menu Parametri > Configurazione uscita.

Funzione isteresi:

▶ Selezionare oux e impostare il segnale di commutazione: Hno oppure Hnc.
Richiamare
Parametri > Uscita digitale x.
▶ Aprire Flusso, Temperatura oppure Pressione.
▶ Selezionare SPx(FHx)-FLOW o SPx(FHx)-TEMP oppure SPx(FHx)-PRES e impostare il valore letto con il quale si attiva l'uscita.
▶ Selezionare rPx(FLx)-FLOW o rPx(FLx)-TEMP oppure rPx(FLx)-PRES e impostare il valore letto con il quale si disattiva l'uscita.

Funzione finestra:

▶ Selezionare oux e impostare il segnale di commutazione: Fno oppure Fnc.
Richiamare
Parametri > Uscita digitale x.
▶ Aprire Flusso, Temperatura oppure Pressione.

▶ Selezionare SPx(FHx)-FLOW o SPx(FHx)-TEMP oppure SPx(FHx)-PRES e impostare il valore limite superiore per il segnale di commutazione.

▶ Selezionare rPx(FLx)-FLOW o rPx(FLx)-TEMP oppure rPx(FLx)-PRES e impostare il valore limite inferiore per il segnale di commutazione.

10.3.2 Segnale analogico

Il dispositivo trasmette un segnale analogico di 4...20 mA, che è proporzionale al valore di processo.

Il campo di misura è graduabile:

• ASP determina a quale valore di misura il segnale di uscita è 4 mA.
• AEP determina a quale valore di misura il segnale di uscita è 20 mA.

Distanza minima tra ASP e AEP = 20% del valore finale.

Se il valore letto è al di fuori del campo di misura o se c'è un errore interno, viene emesso il segnale di corrente mostrato nella figura seguente.

Nel caso di valori di misura non compresi nel campo di indicazione o se si è in presenza di un'anomalia, sul display compaiono dei messaggi (cr. UL, UL, OL, cr. OL, Err).

Il segnale analogico in caso di errore può essere impostato tramite il parametro FOU.

Fig. 8: Caratteristica dell'uscita analogica secondo IEC 60947-5-7

A:	Segnale analogico
B:	Valore di processo
1:	Campo di rilevamento
2:	Campo di indicazione
3:	Campo di misura
4:	Campo di misura graduato
Q:	Flusso
T:	Temperatura
MAW:	Valore iniziale (Impostando un taglio del flusso minimo per Q: Trasmissione del segnale da MAW + LFC)
MEW:	Valore finale
ASP:	Punto iniziale analogico
AEP:	Punto finale analogico
UL:	Campo di indicazione superato per difetto
OL:	Campo di indicazione superato per eccesso
cr. UL:	Campo di rilevamento superato per difetto (errore)
cr. OL:	Campo di rilevamento superato per eccesso (errore)
FOU:	Comportamento di errore dell’uscita analogica:FOU = On: In caso di errore, il segnale analogico passa al valore di arresto superiore. FOU = OFF: In caso di errore, il segnale analogico passa al valore di arresto inferiore.

Parametrizzazione tramite pulsanti del dispositivo: Segnale analogico

È stata selezionata l'unità di misura standard: EF > CFG > uni.x.
√ È stato selezionato il valore di processo: EF > OUT2 > SEL2.
▶ Aprire il menu EF > OUT2 per configurare l'uscita OUT2.
▶ Selezionare ou2 e impostare la funzione: I (segnale analogico 4...20 mA).

▶ Selezionare ASP2 e impostare il valore di misura con il quale il segnale dell'uscita è uguale a 4 mA.
▶ Selezionare AEP2 e impostare il valore di misura con il quale il segnale dell'uscita è uguale a 20 mA.

Parametrizzazione tramite IO-Link: Segnale analogico

È stata selezionata l'unità di misura standard: Parametri > Impostazione display > uni.x.
√ È stato selezionato il valore di processo: Parametri > Configurazione uscita > SEL2.
▶ Aprire il menu Parametri > Configurazione uscita.
▶ Selezionare ou2 e impostare la funzione: I (segnale analogico 4...20 mA).
Richiamare
Parametri > Uscita analogica 2.
▶ Aprire Flusso, Temperatura oppure Pressione.
▶ Selezionare ASP2-FLOW o ASP2-TEMP oppure ASP2-PRES e impostare il valore di misura per il quale il segnale di uscita è 4 mA.
▶ Selezionare AEP2-FLOW o AEP2-TEMP oppure ASP2-PRES e impostare il valore di misura per il quale il segnale di uscita è 20 mA.

10.3.3 Monitoraggio della quantità di consumo (funzione totalizzatore)

Il dispositivo ha un totalizzatore interno. Il totalizzatore somma progressivamente la quantità di consumo e mette a disposizione questo valore di processo sul display, ma anche tramite l'interfaccia IO-Link.

In aggiunta alla quantità di consumo attuale viene memorizzato il valore prima dell'ultimo ripristino. Anche questo valore e il tempo dall'ultimo ripristino possono essere visualizzati.

Il totalizzatore salva la quantità di flusso ogni 10 minuti. Se la tensione viene interrotta, questo valore è disponibile come valore attuale del contatore. Se si imposta un reset temporizzato, viene salvato anche il tempo trascorso dell'intervallo di reset impostato. L'eventuale perdita di dati potrà essere quindi al massimo di 10 minuti.

Visualizzazione della quantità di consumo sul display: Elementi di comando e di indicazione.

Vedere anche: Ripristino del totalizzatore ➕ 36.

Per monitorare la quantità di consumo è possibile trasmettere segnali di impulso o un segnale di commutazione.

La precisione della misurazione della quantità di consumo dipende dalla precisione della misurazione del flusso.

OUT 1 e OUT2 non possono essere utilizzati contemporaneamente per il monitoraggio della quantità di consumo.

10.3.3.1 Segnale a impulsi totalizzatore

Per monitorare la quantità di consumo è possibile trasmettere segnali a impulsi.

L'uscita trasmette un segnale a impulsi ogni volta che viene raggiunta la portata (valenza dell'impulso) impostata su ImPS.

Il segnale a impulsi è costituito da una breve attivazione e disattivazione dell'uscita. I LED dello stato di commutazione sul dispositivo non visualizzano la commutazione.

I segnali a impulsi non sono disponibili tramite l'interfaccia IO-Link.

Parametrizzazione tramite tasti del dispositivo: Segnale a impulsi totalizzatore

È stata selezionata l'unità di misura standard: EF > CFG > uni. F.
√ È stato selezionato il valore di processo: EF > OUTx > SELx = FLOW.
▶ Aprire il menu EF > OUTx per configurare l'uscita OUTx.
▶ Selezionare oux e impostare ImP.
▶ Selezionare ImPSx e impostare la portata per la quale viene trasmesso rispettivamente 1 impulso (valenza dell'impulso).
- Con ▲ o ▼ selezionare il campo di regolazione.
- Premere brevemente • per confermare il campo di regolazione.
- Con ▲ o ▼ impostare il valore numerico desiderato.
- Premere brevemente • per acquisire il valore.
▶ Selezionare ImPRx e impostare Sì.

Le impostazioni dei parametri di ImPS e ImPR possono essere modificate in un secondo momento direttamente nel menu principale.

Parametrizzazione tramite IO-Link: Segnale a impulsi totalizzatore

È stata selezionata l'unità di misura standard: Parametri > Impostazione display > uni. F.
È stato selezionato il valore di processo: Parametri > Configurazione uscita > SELx = FLOW.
▶ Aprire il menu Parametri > Configurazione uscita.
▶ Selezionare oux e impostare ImP.
Richiamare Parametri > Impulso Impulso uscita x.
▶ Selezionare ImPSx e impostare la portata per la quale viene trasmesso rispettivamente 1 impulso (valenza dell'impulso).
▶ Selezionare ImPRx e impostare Sì.

10.3.3.2 Segnale di commutazione totalizzatore

Per monitorare la quantità di consumo è possibile tramettere un segnale di commutazione.

L'uscita trasmette un segnale di commutazione quando viene raggiunta la portata impostata in ImPS. L'uscita rimane commutata fino al reset. Dopo il ripristino del totalizzatore il conteggio ricomincia da capo.

L'impostazione rTo determina il momento in cui l'uscita viene commutata e in cui il totalizzatore viene resettato:

[rTo]	Uscita	Ripristino del totalizzatore
OFF	L’uscita commuta al raggiungimento della portata impostata in ImPS.	▸ ▶ Eseguire attivamente un reset.• Reset automatico al superamento del campo di visualizzazione massimo.
1, 2,... h1, 2,... d1, 2,... w	L’uscita commuta solo se la portata impostata in ImPS viene raggiunta entro il periodo di tempo impostato.	Se l’uscita non è commutata:• Reset temporizzato (viene superato il tempo impostato in rTo). Con uscita commutata:▸ Eseguire attivamente un reset.• Reset automatico al superamento del campo di visualizzazione massimo.

Il campo di visualizzazione massimo si raggiunge con un volume di consumo di 100 000 000 m³.

Parametrizzazione tramite pulsanti del dispositivo: Segnale di commutazione totalizzatore

È stata selezionata l'unità di misura standard: EF > CFG > uni. F.
√ È stato selezionato il valore di processo: EF > OUTx > SELx = FLOW.
▶ Aprire il menu EF > OUTx per configurare l'uscita OUTx.
▶ Selezionare oux e impostare ImP.
▶ Selezionare ImPSx e impostare la portata per la quale viene trasmesso rispettivamente 1 impulso (valenza dell'impulso).
- Con ▲ o ▼ selezionare il campo di regolazione.
- Premere brevemente • per confermare il campo di regolazione.
- Con ▲ o ▼ impostare il valore numerico desiderato.
- Premere brevemente • per acquisire il valore.
▶ Selezionare ImPRx e impostare No.

Le impostazioni dei parametri di ImPS e ImPR possono essere modificate in un secondo momento direttamente nel menu principale.

▶ Impostare il parametro rTo per il reset del totalizzatore:

Vedere Ripristino del totalizzatore ➕ 36.

Parametrizzazione tramite IO-Link: Segnale di commutazione totalizzatore

È stata selezionata l'unità di misura standard: Parametri > Impostazione display > uni. F.
√ È stato selezionato il valore di processo: Parametri > Configurazione uscita > SELx = FLOW.
▶ Aprire il menu Parametri > Configurazione uscita.
▶ Selezionare oux e impostare ImP.
Richiamare Parametri > Impulso Impulso uscita x.
▶ Selezionare ImPSx e impostare la portata per la quale viene trasmesso rispettivamente 1 impulso (valenza dell'impulso).
▶ Selezionare ImPRx e impostare No.
▶ Impostare il parametro rTo per il reset del totalizzatore:
Vedere Ripristino del totalizzatore ➕ 36.

10.3.4 Uscita disattivata

Il segnale di uscita può essere disattivato. L'uscita diventa quindi con valore ohm alto.

La comunicazione tramite l'interfaccia IO-Link su OUT1 rimane attiva.

Parametrizzazione tramite tasti del dispositivo: Uscita disattivata

▶ Aprire il menu EF > OUTx per la configurazione.
▶ Selezionare oux e impostare OFF.

Parametrizzazione tramite IO-Link: Uscita disattivata

▶ Selezionare Parametri > Configurazione uscita.
▶ Selezionare oux e impostare OFF.

10.4 Configurazione dell'applicazione

10.4.1 Unità di misura standard

È possibile selezionare un'unità di misura con la quale il valore di processo viene visualizzato di default sul display. Tutte le altre impostazioni dei parametri si basano su questa unità.

Valori selezionabili:

• Flusso: m³/h ; l/min; m/s; ft³/h ; ft³/min ; ft/s
- Temperatura: °C; °F
- Pressione: kPa; bar; psi

Parametrizzazione tramite pulsanti del dispositivo: unità di misura standard

▶ Selezionare il menu EF > CFG.
▶ Selezionare uni.x e impostare l'unità di misura.

Parametrizzazione tramite IO-Link: unità di misura standard

▶ Selezionare Parametri > Impostazione indicazione.
▶ Selezionare uni.x e impostare l'unità di misura.

10.4.2 Damping

La costante di damping impostata determina una stabilizzazione dei segnali di uscita. Le brusche variazioni del valore di processo fisico vengono livellate.

Ciò riguarda le uscite, il display e la trasmissione del valore di processo tramite l'interfaccia IO-Link.

La costante di damping si somma al tempo di risposta del sensore (→ Dati tecnici).

I segnali UL e OL vengono definiti tenendo conto della costante di damping.

Lo smorzamento del valore misurato agisce sui valori di processo flusso e pressione.

Valori selezionabili:

• dAP. F = Costante damping in secondi per flusso (tempo di risposta τ 63%).
• dAP. P Costante damping in secondi per pressione (tempo di risposta τ 63%).

Parametrizzazione tramite pulsanti del dispositivo: damping

▶ Selezionare il menu EF > CFG.
▶ Selezionare dAP.x e impostare il tempo di damping per il segnale di commutazione del valore di processo x.

Parametrizzazione tramite IO-Link: damping

▶ Selezionare Parametri > Damping.
▶ Selezionare dAP.x e impostare il tempo di damping per il segnale di commutazione del valore di processo x.

10.4.3 Polarità delle uscite di commutazione

La polarità di uscita viene impostata tramite il parametro P-n.

L'impostazione riguarda entrambe le uscite di commutazione.

• PnP: l'uscita di commutazione viene commutata con PNP.
• nPn: l'uscita di commutazione viene commutata con NPN.

Parametrizzazione tramite tasti del dispositivo: Polarità di uscita

▶ Selezionare il menu EF > CFG.
▶ Selezionare P-n e impostare PnP o nPn.

Parametrizzazione tramite IO-Link: Polarità di uscita

▶ Selezionare Parametri > Configurazione uscita.
▶ Selezionare P-n e impostare PnP o nPn.

10.4.4 Fluido

Questa funzione è disponibile solo per i dispositivi SDx6xx.

Il dispositivo ha criteri diversi per i fluidi che possono essere selezionati tramite il parametro MEdl a seconda dell'applicazione.

Valori selezionabili:

• Ar: Argon
  • AIR: Aria compressa
  • CO2: Anidride carbonica
  • N2: Azoto

Parametrizzazione tramite pulsanti del dispositivo: Fluido

▶ Selezionare il menu EF > CFG.
▶ Selezionare MEdl e impostare il fluido.

Parametrizzazione tramite IO-Link: Fluido

▶ Selezionare Parametri > Fluido.
▶ Selezionare MEdl e impostare il fluido.

10.4.5 Valore di processo per OUT1 e OUT2

Per entrambe le uscite, è possibile selezionare il valore di processo da monitorare. Tutte le altre impostazioni dei parametri si basano su questa selezione.

Valori selezionabili:

- FLOW: Flusso

• TEMP: Temperatura
- PRES: Pressione

Parametrizzazione tramite tasti del dispositivo: Valore di processo OUT1 e OUT2

Richiamare il menu EF > OUTx.
▶ Selezionare SELx Impostare il valore di processo per l'uscita OUTx.

Parametrizzazione tramite IO-Link: Valore di processo OUT1 e OUT2

▶ Selezionare Parametri > Configurazione uscita.
▶ Selezionare SELx Impostare il valore di processo per l'uscita OUTx.

10.4.6 Taglio del flusso minimo

Con il parametro LFC (Low flow cut-off) è possibile ignorare le portate minime. Il flusso inferiore al valore LFC viene valutato dal sensore come fermo (Q = 0).

Il valore LFC ha effetto:

• sulla visualizzazione del valore di processo per flusso sul display
• sul segnale di commutazione digitale per flusso
  • sul segnale analogico per flusso
• sul monitoraggio della quantità di consumo (segnale di commutazione o a impulsi per flusso)
• sui valori di memoria per il flusso minimo e massimo

Fig. 9: Taglio del flusso minimo

+LFC: Flusso minimo in direzione positiva
-LFC: Flusso minimo in direzione negativa
1: Portata che viene valutata come arresto

L'unità della portata minima corrisponde alla selezione effettuata nel parametro uni. F.

La precisione indicata nella scheda tecnica per il valore LFC si intende valida con l'impostazione di fabbrica. Se viene impostato un valore LFC più piccolo, si riduce la precisione del senso-re.

Parametrizzazione tramite tasti del dispositivo: Taglio del flusso minimo

▶ Selezionare il menu EF > CFG.
▶ Selezionare LFC e impostare il valore limite al di sotto del quale un flusso viene valutato come fermo.

Parametrizzazione tramite IO-Link: Taglio del flusso minimo

▶ Aprire Parametri > Impostazioni di base > Flusso.
▶ Selezionare LFC e impostare il valore limite al di sotto del quale un flusso viene valutato come fermo.

10.4.7 Condizioni standard

I valori specificati nella scheda tecnica del dispositivo dipendono dalle condizioni ambientali del luogo di utilizzo.

Tutti i dati si riferiscono alla portata volumetrica standard in conformità alla norma DIN ISO 2533, ossia alla portata volumetrica con 1013 mbar (101,3 kPa), 15 °C e 0 % di umidità relativa. Il dispositivo può essere impostato su altre condizioni standard.

Parametrizzazione tramite tasti del dispositivo: Condizioni standard

▶ Selezionare il menu EF > CFG.
▶ SelezionarerEF. P e inserire la pressione standard.
▶ Selezionare rEF. T e inserire la temperatura standard.

Parametrizzazione tramite IO-Link: Condizioni standard

▶ Aprire Parametri > Impostazioni di base > Pressione.
▶ SelezionarerEF. P e inserire la pressione standard.
▶ Aprire Parametri > Impostazioni di base > Temperatura.
▶ Selezionare rEF. T e inserire la temperatura standard.

10.4.8 Calibrazione del punto zero

Se esiste una deviazione sistematica tra il valore misurato e quello effettivo del processo, questa imprecisione di misura può essere corretta utilizzando il fattore di correzione cOF.

▷ Il punto zero interno viene spostato del valore impostato.

Il fattore di correzione coF si riferisce soltanto alla misurazione della pressione.

L'unità per coF corrisponde all'unità di misura standard impostata per il rispettivo valore di processo.

Parametrizzazione tramite pulsanti del dispositivo: calibrazione del punto zero

▶ Selezionare il menu EF > CFG.
▶ Selezionare cOF e impostare il valore.
▷ Il punto zero interno viene spostato del valore impostato.

Parametrizzazione tramite IO-Link: calibrazione del punto zero

▶ Aprire Parametri > Calibrazione.
▶ Selezionare cOF e impostare il valore.
Il punto zero interno viene spostato del valore impostato.

10.4.9 Ritardo di commutazione

Per l'uscita di commutazione è possibile impostare un tempo di ritardo con cui l'uscita commuta e si disattiva.

Parametrizzazione tramite pulsanti del dispositivo: Ritardo di commutazione

Richiamare il menu EF > OUTx.
▶ Selezionare dSx e impostare un ritardo in secondi per la commutazione di OUTx.
▶ Selezionare drx e impostare un ritardo in secondi per la disattivazione di OUTx.

dSx e drx sono disponibili solo se è stato selezionato un segnale di commutazione (Hno, Hnc, Fno, Fnc) per OUTx.

Parametrizzazione tramite IO-Link: Ritardo di commutazione

Richiamare
Parametri > Uscita digitale x.
▶ Selezionare dSx e impostare un ritardo in secondi per la commutazione di OUTx.
▶ Selezionare drx e impostare un ritardo in secondi per la disattivazione di OUTx.

dSx e drx sono disponibili solo se è stato selezionato un segnale di commutazione (Hno, Hnc, Fno, Fnc) per OUTx.

10.4.10 Comportamento delle uscite in caso di errore

Il comportamento dell'uscita OUTx in caso di anomalia può essere impostato mediante il parametro FOU-x. A seconda della funzione di uscita selezionata, in caso di anomalia vengono trasmessi i seguenti segnalì:

- Segnale di commutazione:

• On: L'uscita si attiva in caso di errore.
• OFF: L'uscita si disattiva in caso di errore.
• OU: L'uscita si attiva come definito nei parametri, indipendentemente dall'errore.

- Segnale analogico:

• On: Il segnale analogico passa al valore di arresto superiore.
• OFF: Il segnale analogico passa al valore di arresto inferiore.
• OU: Il segnale analogico corrisponde ancora al valore di misura.

FOUx non è disponibile per il monitoraggio della quantità di consumo: anche in caso di errore, al raggiungimento della portata impostata viene trasmesso un segnale di commutazione o impulso.

Parametrizzazione tramite pulsanti del dispositivo: Comportamento delle uscite in caso di errore

Richiamare il menu EF > OUTx.
▶ Selezionare FOUx e impostare il comportamento per OUTx in caso di errore: On, OFF, OU.

Parametrizzazione tramite IO-Link: Comportamento delle uscite in caso di errore

▶ Selezionare Parametri > Configurazione errori uscita x.
▶ Selezionare FOUx e impostare il comportamento per OUTx in caso di errore: On, OFF, OU.

10.4.11 Ripristino del totalizzatore

Il totalizzatore può essere resettato in vario modo:

• Ripristino manuale
• Ripristino temporizzato
• Ripristino tramite segnale esterno
• Reset tramite interfaccia IO-Link

Se il totalizzatore non viene resettato con una delle procedure sopra descritte, viene eseguito un reset automatico una volta superato il campo massimo di visualizzazione.

Parametrizzazione tramite tasti del dispositivo: Ripristino del totalizzatore

1. Ripristino manuale

▶ Richiamare il menu EF.
▶ Selezionare rTo e impostare rES. T.
▷ Il totalizzatore viene resettato.

2. Ripristino temporizzato:

▶ Richiamare il menu EF.
▶ Selezionare rTox, quindi impostare il tempo in settimane (w), giorni (d) o ore (h).
▷ Il totalizzatore viene ripristinato automaticamente dopo il tempo impostato.

3. Ripristino tramite segnale esterno:

Richiamare il menu EF > OUT2.
▶ Selezionare ou2 e impostare l'ingresso digitale: In. D.
▶ Selezionare DIn2 e impostare il segnare di reset:
• HIGH: reset con segnale High
- LOW: reset con segnale Low
• +EDG: reset con fronte crescente
- -EDG: reset con fronte decrescente

4. Ripristino per overflow:

▶ Richiamare il menu EF.
▶ Selezionare rTox e impostare OFF.
▷ Il totalizzatore viene ripristinato solo quando viene superato il campo massimo di indicazione del display.

Parametrizzazione tramite IO-Link: Ripristino del totalizzatore

1. Ripristino manuale

▶ Aprire Parametri > Memoria > Flusso.
▶ Eseguire il comando: Reset totalizzatore.

2. Ripristino temporizzato:

▶ Aprire Parametri > Impostazioni di base > Flusso.
▶ Selezionare rTox, quindi impostare il tempo in settimane (w), giorni (d) o ore (h).
▷ Il totalizzatore viene ripristinato automaticamente dopo il tempo impostato.

3. Ripristino tramite segnale esterno:

▶ Selezionare Parametri > Configurazione uscita.
▶ Selezionare ou2 e impostare l'ingresso digitale: In. D.
Richiamare
Parametri > Ingresso digitale 2.
▶ Selezionare DIn2 e impostare il segnare di reset:

• HIGH: reset con segnale High
- LOW: reset con segnale Low
• +EDG: reset con fronte crescente
- -EDG: reset con fronte decrescente

4. Ripristino per overflow:

▶ Aprire Parametri > Impostazioni di base > Flusso.
▶ Selezionare rTox e impostare OFF.
▷ Il totalizzatore viene ripristinato solo quando viene superato il campo massimo di indicazione del display.

10.4.12 Blocco / sblocco

Per evitare immissioni errate il dispositivo si può bloccare elettronicamente.

Questo blocco impedisce che vengano modificate le impostazioni del dispositivo tramite i tasti presenti sullo stesso.

Impostazione di fabbrica: sbloccato.

Parametrizzazione tramite tasti del dispositivo: Blocco / sblocco

Bloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente ▲ e ▼ per 10 secondi finché la barra di avanzamento nella riga del titolo non è scaduta.
▷ Il dispositivo è bloccato per la parametrizzazione tramite i pulsanti. Se si tenta di modificare il valore di un parametro, sul display appare il simbolo.

Il blocco può essere annullato solo con i pulsanti del dispositivo. È comunque possibile modificare le impostazioni dei parametri tramite l'interfaccia IO-Link.

Sbloccare:

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Premere contemporaneamente ▲ e ▼ per 10 secondi finché la barra di avanzamento nella riga del titolo non è scaduta.
▷ I pulsanti del dispositivo vengono sbloccati.

Parametrizzazione tramite IO-Link: Blocco / sblocco

▶ Assicurarsi che il dispositivo sia nel modo operativo normale.
▶ Selezionare Parametri > Impostazione indicazione.
▶ Selezionare Loc e impostare il blocco.

▷ Il dispositivo è bloccato per la parametrizzazione tramite i pulsanti. Se si tenta di modificare il valore di un parametro, sul display appare il simbolo ☐.

Il dispositivo può essere sbloccato tramite il parametro IO-Link uLoc o tramite i pulsanti.

- oppure –

Richiamare Parametri > Impostazioni di base.
▶ Selezionare Blocco accesso al dispositivo. Interfaccia utente locale e impostare Bloccato.
▷ Il dispositivo è bloccato per la parametrizzazione tramite i pulsanti. Se si tenta di modificare il valore di un parametro, sul display appare il simbolo ☑.

Il dispositivo può essere sbloccato solo tramite il parametro IO-Link Sbloccato.

10.4.13 Resettare il dispositivo

Il dispositivo può essere resettato allo stato di consegna.

Consigliamo di annotare le proprie impostazioni nel capitolo Impostazioni di fabbrica prima di eseguire la funzione.

Parametrizzazione tramite pulsanti del dispositivo: Ripristino del dispositivo

▶ Richiamare il menu EF.
▶ Selezionare rES.
▶ Tenere premuto ▲ oppure ▼.
▷ Viene visualizzato ----.
▶ Premere brevemente ●.
▷ Il dispositivo effettua un riavvio.

Parametrizzazione tramite IO-Link: reset del dispositivo

▶ Aprire Parametri > Impostazioni di base.
▶ Cliccare sul comando di sistema Impostazioni di fabbrica.
▷ Il dispositivo effettua un riavvio.

10.5 Display

10.5.1 Layout del display

Con il parametro diS. L è possibile selezionare i valori di processo visualizzati di default sul display. Valori selezionabili:

• L1: valore di processo attuale per portata
• L2. Temp: valore di processo attuale per portata e temperatura
• L2. Pres: valore di processo attuale per flusso e pressione
• L2. Totl: valore di processo attuale per flusso e totalizzatore
• L3. TP: valore di processo attuale per flusso, temperatura e pressione
• L4: valore di processo attuale per flusso, temperatura, pressione e totalizzatore

Parametrizzazione tramite tasti del dispositivo: Layout del display

▶ Aprire il menu EF > DIS.
▶ Selezionare diS. L e impostare il layout.

Parametrizzazione tramite IO-Link: Layout del display

▶ Selezionare Parametri > Impostazione indicazione.

▶ Selezionare diS. L e impostare il layout.

10.5.2 Frequenza di aggiornamento display

Il parametro diS. U consente di impostare la frequenza di aggiornamento della visualizzazione sul display. Valori selezionabili:

• d1: rapida
- d2: media
• d3: lenta

Parametrizzazione tramite tasti del dispositivo: Frequenza di aggiornamento display

▶ Aprire il menu EF > DIS.
▶ Selezionare diS. U e impostare la frequenza di aggiornamento.

Parametrizzazione tramite IO-Link: Frequenza di aggiornamento display

▶ Selezionare Parametri > Impostazione indicazione.
▶ Selezionare diS. U e impostare la frequenza di aggiornamento.

10.5.3 Rotazione display:

Con il parametro diS. R è possibile ruotare in senso orario i caratteri del display per una migliore leggibilità. Valori selezionabili:

• 0° (non ruotato)
• 90°
• 180°
• 270°

Parametrizzazione tramite tasti del dispositivo: Rotazione display

▶ Aprire il menu EF > DIS.
▶ Selezionare diS. R e impostare la rotazione della visualizzazione.

Parametrizzazione tramite IO-Link: Rotazione display

▶ Selezionare Parametri > Impostazione indicazione.
▶ Selezionare diS. R e impostare la rotazione della visualizzazione.

10.5.4 Luminosità del display:

Con il parametro diS. B si può impostare la visualizzazione sul display.

Valori selezionabili:

• 25%
- 50%
• 75%
• 100 %
- OFF: Modalità di risparmio energetico. L'indicazione è disattivata nel modo operativo.

• L'impostazione è efficace dopo un ritardo di 30 secondi.
• Attivazione del display premendo un tasto qualsiasi. Dopo 30 s di inattività, il display viene disattivato di nuovo.

I messaggi di errore vengono visualizzati tramite IO-Link e il LED dello stato di funzionamento quando il display è spento.

Se il dispositivo misura una temperatura interna elevata, la luminosità del display viene regolata automaticamente:

Temperatura interna del dispositivo > 64°C: la luminosità è ridotta al 25%.

Temperatura interna del dispositivo ≥ 90°C: il display viene disattivato.

Parametrizzazione tramite tasti del dispositivo: Luminosità del display:

▶ Aprire il menu EF > DIS.
▶ Selezionare diS. B e impostare la luminosità della visualizzazione.

Parametrizzazione tramite IO-Link: Luminosità del display:

▶ Selezionare Parametri > Impostazione indicazione.
▶ Selezionare diS. B e impostare la luminosità della visualizzazione.

10.5.5 Impostazione del colore del display

Il colore dei caratteri del display può essere selezionato tramite il parametro coL.x:

• coL. F: Colore dei caratteri per il flusso
• coL. T: Colore dei caratteri per la temperatura
• coL. P: Colore dei caratteri per pressione

• coL. V: Colore dei caratteri per totalizzatore Vol.1

Colore permanente dei caratteri

Il colore dei caratteri può essere impostato in modo permanente per la visualizzazione del flusso, della temperatura, della pressione o del totalizzatore:

coL. F / coL. T / coL. P / coL. V	Colore dei caratteri
bk/wh	bianco-nero
rEd	rosso
GrEn	verde
yellow	giallo

Cambiamento del colore

In alternativa, è possibile impostare un cambio di colore per la visualizzazione del flusso, della temperatura e della pressione in base al valore di processo corrente:

coL. F / coL. T / coL. P	Colore dei caratteri
r-cF	rosso = valore di processo all'interno del campo della finestra verde = valore di processo al di fuori del campo della finestra
G-cF	verde = valore di processo all'interno del campo della finestra rosso = valore di processo al di fuori del campo della finestra

Se si seleziona "cambio colore", è necessario impostare i valori limite del campo della finestra:

cFL. F: valore limite inferiore per flusso

cFH. F: valore limite superiore per flusso

cFL. T: valore limite inferiore per temperatura

cFH. T: valore limite superiore per temperatura

cFL. P: valore limite inferiore per pressione

cFH. P: valore limite superiore per pressione

I valori limite cFL.x e cFH.x si e possono selezionare all'interno del campo di misura e sono indipendenti dalla funzione di uscita impostata per OUT1 e OUT2.

Fig. 10: Esempio di impostazione di coL.x = G-cF

Parametrizzazione tramite tasti del dispositivo: Impostazione del colore del display

▶ Aprire il menu EF > COLR.

Impostazione fissa del colore

▶ Selezionare coL.x e quindi il colore del carattere per il valore di processo x o per il totalizzatore: bk/wh, red, green oder yellow.

Cambiamento del colore

▶ SelezionarecoL.x e quindi l'impostazione per il cambiamento del colore in base al valore di processo x: r-cF oppure G-cF.

▶ Selezionare cFL.x e quindi il valore di soglia inferiore per il campo finestra.
▶ Selezionare cFH.x e quindi il valore di soglia superiore per il campo finestra.

Parametrizzazione tramite IO-Link: Impostazione del colore del display

▶ Selezionare Parametri > Impostazione indicazione.

Impostazione fissa del colore

▶ Selezionare coL.x e quindi il colore del carattere per il valore di processo x o per il totalizzatore: bk/wh, red, green oder yellow.

Cambiamento del colore

▶ Selezionare coL.x e quindi l'impostazione per il cambiamento del colore in base al valore di processo x: r-cF oppure G-cF.
▶ Aprire Parametri > Finestra per cambiamento colore.
▶ Selezionare cFL.x e quindi il valore di soglia inferiore per il campo finestra.
▶ Selezionare cFH.x e quindi il valore di soglia superiore per il campo finestra.

10.6 Diagnostica

10.6.1 Leggere i valori del totalizzatore

Per il totalizzatore è possibile leggere in qualsiasi momento i seguenti valori:

• Quantità attuale della portata (= quantità di consumo dall'ultimo reset).
• Quantità di consumo prima dell'ultimo reset.
• Tempo in minuti dall'ultimo reset.

Lettura tramite i tasti del dispositivo: Valori del totalizzatore

Durante il funzionamento, premere il pulsante ▲ o ▼ finché non vengono visualizzati i valori del totalizzatore.
▷ Dopo 30 secondi, il display torna alla visualizzazione standard.

Lettura tramite IO-Link: Valori del totalizzatore

▶ Aprire Parametri > Memoria > Flusso.
▶ Lettura dei valori di consumo.

10.6.2 Memoria

Il dispositivo memorizza i valori di processo massimi e minimi misurati.

Il valore attuale può essere letto sul dispositivo o tramite l'interfaccia IO-Link.

Valori selezionabili:

• Lo. F: memoria valore minimo per flusso
• Hi. F: memoria valore massimo per flusso
• Lo. T: memoria valore minimo per la temperatura

• Hi. T: memoria valore massimo per la temperatura
• Lo. P: Memoria valore minimo per pressione
• Hi. P: Memoria valore massimo per pressione

È opportuno cancellare la memoria non appena il prodotto funziona, per la prima volta, in condizioni normali.

Parametrizzazione tramite pulsanti del dispositivo: memoria

Visualizzare la memoria:

▶ Aprire il menu EF > MEM.
▶ Selezionare Lo.x o Hi.x per visualizzare il rispettivo valore di processo minimo e massimo misurato.

Cancellare la memoria:

▶ Aprire il menu EF > MEM.
▶ Selezionare Lo.x oppure Hi.x.
▶ Tenere premuto ▲ oppure ▼. ▷ Viene visualizzato ----.
▶ Premere brevemente ●.

Parametrizzazione tramite IO-Link: Memoria

Visualizzare la memoria:

▶ Aprire Parametri > Memoria > Flusso o Temperatura oppure Pressione.
▶ Selezionare Lo.x o Hi.x per visualizzare il rispettivo valore di processo minimo e massimo misurato.

Cancellare la memoria:

▶ Eseguire il comando:
- Ripristino memoria Hi.x e Lo.x
- Ripristino memoria Lo.x
- Ripristino memoria Hi.x

10.7 Funzioni di servizio

10.7.1 Simulazione

Questa funzione simula i valori di processo e controlla la loro catena di segnali.

Tramite le impostazioni dei parametri cr. UL, UL, OL e cr. OL è possibile simulare i valori di processo che causano un messaggio di errore o di avviso.

All'avvio della simulazione, i valori del totalizzatore vengono congelati e il totalizzatore simulato viene azzerato. Il valore simulato del flusso influenza il totalizzatore simulato. Al termine della simulazione vengono ripristinati i valori originari del totalizzatore.

Durante la simulazione:

• La simulazione non influenza i valori di processo attualmente prevalenti. Le uscite commutano in base alla precedente configurazione.
• Il valore originale del totalizzatore resta invariato, anche se è in corso un flusso reale.

- Non sono disponibili messaggi di errore dell'attuale applicazione reale. Questi sono soppressi dalla simulazione.

È possibile simulare i seguenti valori:

flusso, temperatura, pressione e valore del contatore del totalizzatore.

Parametrizzazione tramite tasti del dispositivo: Simulazione

▶ Aprire il menu EF > SIM.
▶ Selezionare S. FLW, S. TMP o S. PRS e impostare il valore di processo da simulare:
- Premere ▲ oppure ▼ finché non viene raggiunto il valore di processo desiderato.
- Le indicazioni di avviso/errore OL, crOL, UL e crUL appaiono quando il campo di misura viene superato per eccesso o per difetto.
▶ Selezionare S. Tim e impostare la durata della simulazione in minuti.
▶ Selezionare S. On e impostare la funzione:
- On: La simulazione inizia. I valori vengono simulati per la durata impostata su S. Tim. Interruzione pre-mendo un tasto qualsiasi.
• OFF: Simulazione inattiva.

Parametrizzazione tramite IO-Link: Simulazione

Richiamare Parametri > Simulazione.
▶ Selezionare S. Tim e impostare la durata della simulazione in minuti.
▶ Aprire Parametri > Simulazione > Flusso o Temperatura oppure Pressione.
▶ Selezionare S. FLW, S. TMP oppure S. PRS e impostare il valore di processo da simulare, crUL, UL, OL oppure crOL.
▶ Selezionare Scrivere sul dispositivo.
▷ I valori modificati vengono trasferiti sul dispositivo.
Richiamare Parametri > Simulazione.
▶ Eseguire il comando: Start simulazione
▷ La simulazione inizia con i valori impostati.
▶ Per terminare la simulazione: Eseguire il comando: Stop simulazione.

10.7.2 Localizzazione ottica

Il sensore può essere localizzato a distanza nell'impianto tramite l'interfaccia IO-Link.

Questa funzione è disponibile solo tramite l'interfaccia IO-Link.

Quando si esegue il comando tramite l'interfaccia IO-Link, i LED di stato di commutazione lampeggiano e sul display lampeggia l'indicazione 🔺 "IO-Link".

▶ Disattivare la funzione tramite IO-Link o premendo un pulsante qualsiasi del dispositivo.

Localizzazione ottica tramite IO-Link

▶ Richiamare Identificazione.
▶ Eseguire il comando: Lampeggio ON.

▶ Per terminare il lampeggio: Eseguire il comando: Lampeggio OFF.

10.7.3 Informazioni dispositivo

Sul dispositivo sono memorizzate alcune informazioni non modificabili. Vi fanno parte:

• Nome prodotto
• Famiglia di prodotti
• Produttore
  • ID del produttore
  • ID dispositivo
• Numero di serie
  • Versione hardware/firmware
• Descrizione

Inoltre, tramite l'interfaccia IO-Link con idoneo software di parametrizzazione è possibile assegnare al dispositivo ulteriori identificativi. Questi identificativi si possono definire liberamente e possono avere una lunghezza massima di 32 caratteri. Vi fanno parte:

• Identificativo specifico dell'applicazione
  • Identificativo dell'impianto
  • Identificativo della posizione

Lettura tramite i tasti del dispositivo: Informazioni dispositivo

▶ Aprire il menu EF > Info.
▶ Utilizzare ▲ e ▼ per scorrere le visualizzazioni e leggere le informazioni sul dispositivo.

Lettura o parametrizzazione tramite IO-Link: Informazioni dispositivo

▶ Richiamare Identificazione.
▶ Leggere le informazioni del dispositivo o modificare i parametri modificabili.

11 Risoluzione dei problemi

Il dispositivo è dotato di varie opzioni per l'autodiagnosi. Esegue un'autodiagnosi durante il funzionamento.

Avvertenze e stati di errore sono indicati sul display, anche a display spento. Inoltre, le indicazioni di anomalia sono disponibili tramite IO-Link.

I segnali di stato sono classificati in base alla raccomandazione Namur NE107.

Se si verificano più eventi di diagnostica contemporaneamente, viene visualizzato soltanto il messaggio di diagnostica dell'evento che ha la massima priorità.

In caso di anomalia di un valore di processo, gli altri valori di processo continuano ad essere disponibili. Eccezione: in caso di anomalia del valore di processo per flusso non vengono più trasmessi altri valori di processo.

Tramite IO-Link sono disponibili altre funzioni di diagnosi ➕ Per la descrizione dell'interfaccia IO-Link vedere documentation.ifm.com.

11.1 Messaggi di avviso

Visualizzazione sul display	Indicazione LED	Problema / Rimedio
Riga titolo:Short circuit OUT1/OUT2 Riga valore di processo: ----	LED OUT1 lampeggiaLED OUT2 lampeggia	Cortocircuito OUT1 e OUT2 Verificare che l’uscita di commutazione OUT1 e OUT2 non sia in cortocircuito o in sovracorrente.
Riga titolo:Short circuit OUT1 Riga valore di processo: ----	LED OUT1 lampeggia	Cortocircuito OUT1 Controllare che l’uscita di commutazione OUT1 non sia in cortocircuito o in sovracorrente.
Riga titolo:Short circuit OUT2 Riga valore di processo: ----	LED OUT2 lampeggia	Cortocircuito OUT2 Controllare che l’uscita di commutazione OUT2 non sia in cortocircuito o in sovracorrente.
Riga titolo:Over limit Riga valore di processo: OL	----	Campo di indicazione superato per eccesso▶ Controllare il campo di misura.
Riga titolo:Under limit Riga valore di processo: UL	----	Campo di indicazione superato per difetto▶ Controllare il campo di misura.

11.2 Messaggi di errore

Visualizzazione sul display	Indicazione LED	Problema / Rimedio
Riga titolo: Flow Error Riga valore di processo: ERROR	----	Anomalia nella misurazione del flusso► ▶ Controllare la misurazione del flusso.► ▶ Sostituire il dispositivo.
Riga titolo: Temp Error Riga valore di processo: ERROR	----	Anomalia nella misurazione della temperatura► ▶ Controllare la misurazione della temperatura.► ▶ Sostituire il dispositivo.
Riga titolo:Pressure Error Riga valore di processo:ERROR	----	Anomalia nella misurazione della pressione► Controllare la misurazione della pressione.► ▶ Sostituire il dispositivo.
Riga titolo:Critical over limit Riga valore di processo:cr. OL	----	Campo di rilevamento superato per eccesso► ▶ Controllare il campo di misura.
Riga titolo:Critical under limit Riga valore di processo:cr. UL	----	Campo di rilevamento per temperatura superato per difetto► ▶ Controllare il campo di temperatura.

In caso di anomalia, le uscite si comportano come impostato in FOU.

12 Manutenzione, riparazione e smaltimento

Il funzionamento del dispositivo non richiede manutenzione.

Il dispositivo deve essere riparato soltanto dal costruttore.

▶ Dopo l'uso, smaltire il dispositivo nel rispetto dell'ambiente secondo le norme nazionali vigenti.
▶ Definire intervalli di calibrazione periodici in base ai requisiti di processo. Raccomandazione: ogni 12 mesi.

Servizio di calibrazione di ifm ➕ Certificato di calibrazione DAkkS sul sito www.ifm.com.

13 Impostazioni di fabbrica

Menu	Parametri	Impostazione di fabbrica		Impostazione utente
EF	[rTo]	OFF
OUT1	SEL1	FLOW
	ou1	Hno
	SP1 / FH1	20 %
	rP1 / FL1	19 %
	ImPS1	SD55xxSD56xxSD65xxSD66xx	0,0001 m3 (0,005 ft 3 )
		SD58xx	0,000005 I
		SD68xx	0,000010 I
		SD8xxxSD9xxxSD2xxx	0,001 m3 (0,04 ft 3 )
	ImPR1	YES
	dS1	0 s
	dr1	0 s
	FOU1	OFF
OUT2	SEL2	FLOW
	ou2	I
	ASP2	0 %
	AEP2	100 %
	SP2 / FH2	40 %
	rP2 / FL2	39 %
	ImPS2	SD55xxSD56xxSD65xxSD66xx	0,0001 m3 (0,005 ft 3 )
		SD58xx	0,000005 I
		SD68xx	0,000010 I
		SD8xxxSD9xxxSD2xxx
	ImPR2	YES
	Din2	+EDG
	dS2	0 s
	dr2	0 s
	FOU2	OFF
CFG	uni. F	m3/h
	uni. T	SDxxx0	°C
		SDxxx1	°F
	uni. P	SDxxx0	bar
		SDxxx1	psi
	dAP. F	0,6 s
	dAP. P	0,06 s
	P-n	PnP
	LFC	SD5xxx	0,02 m3/h (0,7 ft 3 /h)
		SD58xx	0,1 m3/h (4 ft 3 /h)
		SD6xxx	0,1 m3/h (4 ft 3 /h)
		SD68xx	0,2 m3/h (7 ft 3 /h)
		SD8xxx	0,3 m3/h (11 ft 3 /h)
		SD9xxx	0,5 m3/h (18 ft 3 /h)
		SD2xxx	2,0 m3/h (71 ft 3 /h)
	rEF. P	1013 mbar (101,3 kPa)
	rEF. T	15 °C
	cOF	0
DIS	diS. L	L3. TP
	diS. U	d3
	diS. R	0°
	diS. B	75 %
COLR	coL. F	bk/wh
	coL. T	bk/wh
	coL. P	bk/wh
	coL. V	bk/wh

I valori percentuali si riferiscono al valore finale (MEW).
