MANUALE UTENTE PP076H GRE

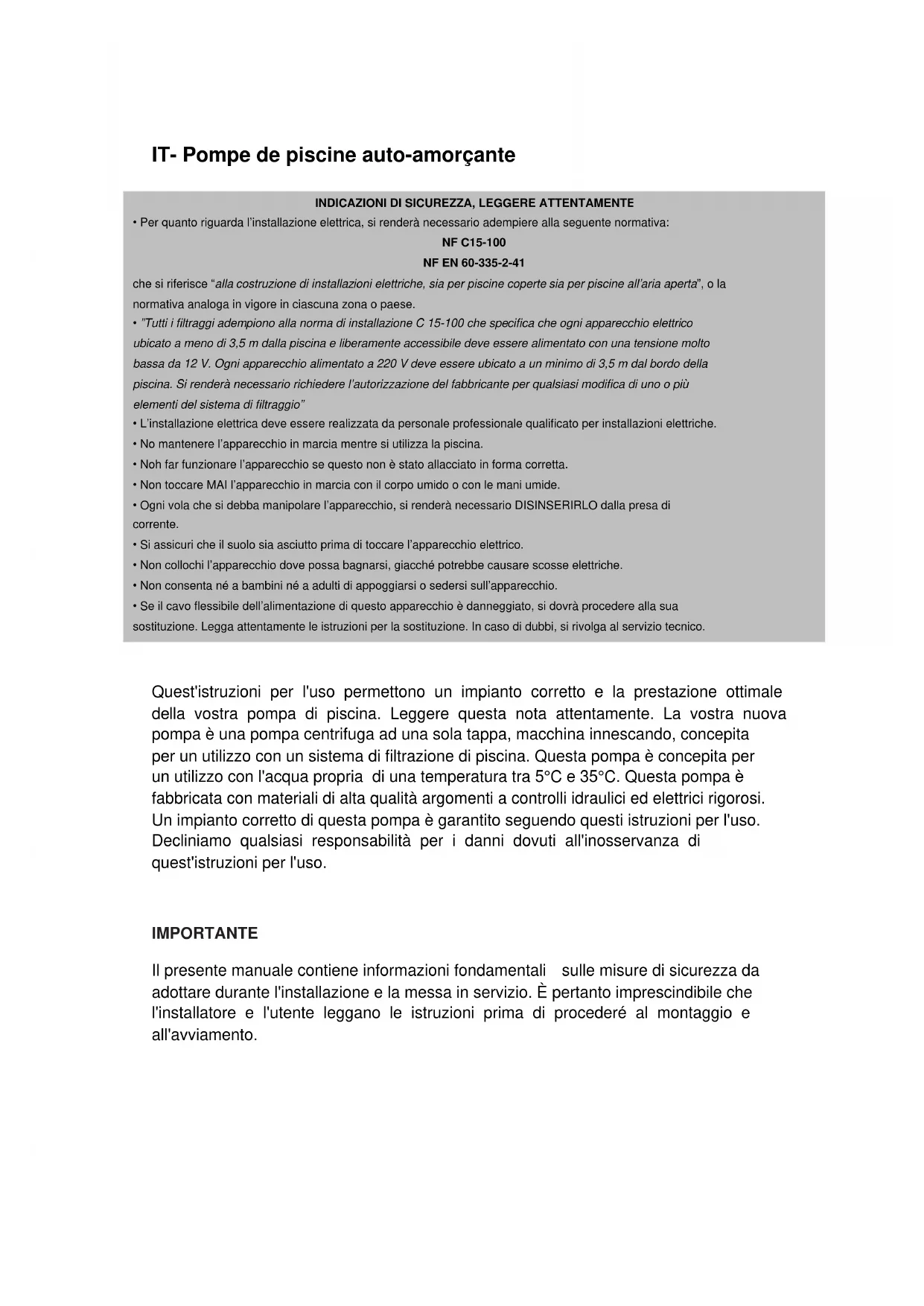

Quest'istruzioni per l'uso permettono un impianto corretto e la prestazione ottimale

lla vostra pompa di piscina. Leggere questa nota attentamente. La vostra nuova pompa è una pompa centrifuga ad una sola tappa, macchina innescando, concepita per un utilizzo con un sistema di filtrazione di piscina. Questa pompa è concepita per un utilizzo con l'acqua propria di una temperatura tra 5°C e 35°C. Questa pompa è fabbricata con materiali di alta qualità argomenti a controlli idraulici ed elettrici rigorosi. Un impianto corretto di questa pompa è garantito seguendo questi istruzioni per l'uso. Decliniamo qualsiasi responsabilità per i danni dovuti all'inosservanza di quest'istruzioni per l'uso. IMPORTANTE Il presente manuale contiene informazioni fondamentali sulle misure di sicurezza da adottare durante l'installazione e la messa in servizio. È pertanto imprescindibile che l'installatore e l'utente leggano le istruzioni prima di procederé al montaggio e all'avviamento.

INDICAZIONI DI SICUREZZA, LEGGERE ATTENTAMENTE

• Per quanto riguarda l’installazione elettrica, si renderà necessario adempiere alla seguente normativa: NF C15-100 NF EN 60-335-2-41 che si riferisce “alla costruzione di installazioni elettriche, sia per piscine coperte sia per piscine all’aria aperta”, o la normativa analoga in vigore in ciascuna zona o paese.

• ”Tutti i filtraggi adempiono alla norma di installazione C 15-100 che specifica che ogni apparecchio elettrico ubicato a meno di 3,5 m dalla piscina e liberamente accessibile deve essere alimentato con una tensione molto bassa da 12 V. Ogni apparecchio alimentato a 220 V deve essere ubicato a un minimo di 3,5 m dal bordo della piscina. Si renderà necessario richiedere l’autorizzazione del fabbricante per qualsiasi modifica di uno o più elementi del sistema di filtraggio”

• L’installazione elettrica deve essere realizzata da personale professionale qualificato per installazioni elettriche.

• No mantenere l’apparecchio in marcia mentre si utilizza la piscina.

• Noh far funzionare l’apparecchio se questo non è stato allacciato in forma corretta.

• Non toccare MAI l’apparecchio in marcia con il corpo umido o con le mani umide.

• Ogni vola che si debba manipolare l’apparecchio, si renderà necessario DISINSERIRLO dalla presa di corrente.

• Si assicuri che il suolo sia asciutto prima di toccare l’apparecchio elettrico.

• Non collochi l’apparecchio dove possa bagnarsi, giacché potrebbe causare scosse elettriche.

• Non consenta né a bambini né a adulti di appoggiarsi o sedersi sull’apparecchio.

• Se il cavo flessibile dell’alimentazione di questo apparecchio è danneggiato, si dovrà procedere alla sua sostituzione. Legga attentamente le istruzioni per la sostituzione. In caso di dubbi, si rivolga al servizio tecnico.NORME GENERALI DI SICUREZZA

• Le macchine indicate in questo manuale sono appositamente progettate per la filtrazione preliminare e il ricircolo dell'acqua nelle piscine.

• L'installazione va effettuata secondo le indicazioni specifiche di ogni impianto.

• Per qualsiasi modifica della pompa è necessaria l'autorizzazione previa del fabbricante. Lo scopo dei ricambi originali e degli accessori autorizzati dal fabbricante è quello di garantire una maggiore sicurezza. Il fabbricante della pompa declina ogni responsabilità per danni causati da ricambi o accessori non autorizzati.

• Prima di effettuare il lavoro su una macchina o sui dispositivi ad essa collegati, è necessario scollegare l'apparecchiatura dalla rete elettrica e dai dispositivi di avvio, dato che durante il funzionamento le parti elettriche della pompa sono sotto tensione.

• I lavori di montaggio e mantenimento devono essere effettuati da personale qualificato e autorizzato, dopo aver letto attentamente le istruzioni di installazione e di manutenzione.

• Rispettare quanto illustrato nelle istruzioni di installazione e manutenzione al fine di garantire la sicurezza nel funzionamento della macchina.

• In caso di funzionamento difettoso o di guasto, rivolgersi al fornitore o al suo rappresentante più vicino.

• Qualora il cavo di alimentazione risultasse danneggiato, deve essere sostituito dal produttore, dal servizio post-vendita o da personale qualificato, onde evitare rischi.

• Il dispositivo deve essere connesso a una presa di corrente con messa a terra, protetta da un interruttore differenziale (DDR) con una corrente residua che non superi i 30 mA.

• Fare attenzione a che l'acqua non penetri nel motore e nelle parti elettriche in tensione

• Durante il funzionamento e/o prima dell'arresto completo della macchina, evitare in ogni momento il contatto, anche accidentale, con le parti mobili della macchina.

• Per lo svolgimento di qualsiasi intervento sulla macchina, attenderne il completo arresto.

• Scollegare la macchina dalla rete elettrica e bloccare i dispositivi di avvio prima di procedere a qualunque intervento di manutenzione elettrica o meccanica.

• Per limitare i rischi di ferite, questo prodotto non deve essere utilizzato da bambini,eccetto con una sorveglianza avvicinata.

• Non seppellire il filo elettrico. Mettere il filo in modo che non sia danneggiato dalle tosatrici, dimensione-barriera ed altri apparecchi.

• Non iniziare la pompa prima che sia collegata correttamente alla vostra piscina.

• Per limitare i rischi di scossa elettrica, sostituire il filo elettrico immediatamente se è danneggiato.Impianto

• Solo un personale autorizzato e qualificato dovrà installare la pompa ed il cablaggio, osservando le

• La pompa deve essere installata orizzontalmente, fissandola con le viti sul supporto, questo per evitare le vibrazioni ed i rumori nocivi.

• La pompa deve essere installata lontano da ogni prodotto corrosivo o infiammabile.

• La pompa deve avere uno scarico sufficiente per evitare il rischio d'inondazione e deve essere protetta

• di un eccesso d'umidità.

• Prevedere valvole indipendenti all'entrata ed all'uscita d'acqua.

• Prevedere un accesso sufficiente per il mantenimento della pompa ed assicurarsi che l'etichetta di dati

• tecnici della pompa resti visibile.

• In occasione dell'impianto della pompa, piazzare per avere uno spazio libero di 1m molto intorno. Elettricità

• Mettere il motore a terra prima di collegarlo ad una fonte elettrica. Altrimenti, il motore potrà causare una scossa elettrica rigorosa vedere mortale. Non metterlo a terra su un condotto di gas.

• Per evitare il rischio di scossa elettrica pericolosa o mortale, staccare la fonte d'elettricità d u motore prima di lavorare sui collegamenti elettrici.

• L'emissione di un interruttore indicherebbe un problema elettrico. Se l'interruttore si inizia e non può essere rimesso, chiedere ad un elettricista qualificato di verificare e riparare il sistema elettrico.

• La pompa deve essere alimentata da un trasformatore isolato o via un interruttore di 30mA massimo di corrente residua nominale.

• La tensione d'alimentazione deve corrispondere esattamente alla tensione indicata sulla targa del motore.

• Una tensione sbagliata potrebbe causare un incendio e/o danneggiare il motore, cosa che annullerebbe la garanzia. In caso di dubbio, consultare un elettricista.

• Il filo elettrico è fornito con un collegamento di tipo “Y". Se il filo elettrico è sostituito, il nuovo filo deve anche essere di un tipo adeguato. La garanzia sarà annullata in caso di modifica non autorizzata di componenti.

• L'impianto elettrico deve essere conforme alle norme in vigore.

• Se il filo elettrico è danneggiato, deve essere sostituito da fabbricando, il suo agente, o qualsiasi altra persona qualificata per evitare ogni pericolo.

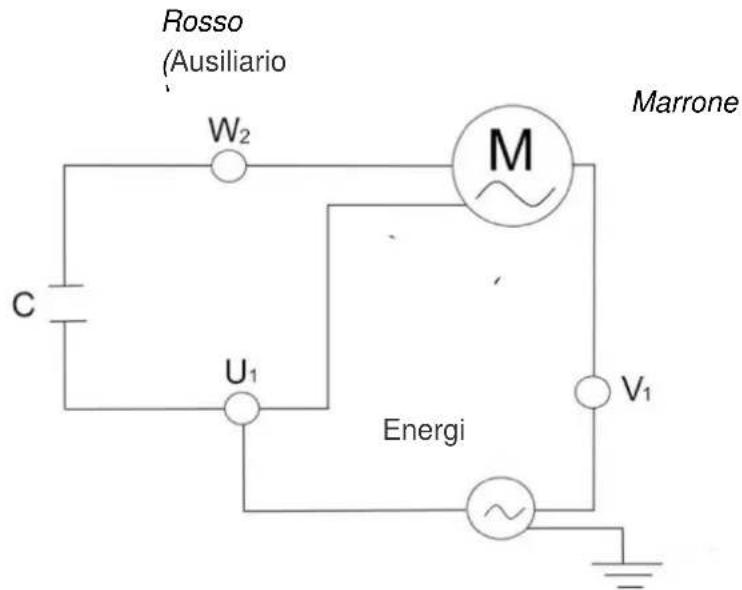

• La pompa è fornita d' una protezione termica integrata. Seguire lo schema qui di seguito per un collegamento elettrico corretto.• L’installazione elettrica deve essere eseguita da personale professionale

alificato in installazioni elettriche. Questo dispositivo non è progettato per essere utilizzato da bambini, da persone con disabilità fisiche, sensoriali o psichiche o da persone prive di esperienza o di competenza, fatta eccezione nel caso in cui una persona responsabile vigili su di loro e fornisca le istruzioni necessarie per maneggiare il dispositivo.Non permetta né ai bambini né agli adulti di appoggiarsi o di sedersi sull’attrezzatura. I bambini devono essere controllati per assicurarsi che non giochino con l’attrezzatura.

• Regolare adeguatamente il valore del relè termico in base alla potenza della pompa.

• Pericolo di folgosazione in caso di collegamento a una rete non idonea.

Assemblaggio di condotti

• I condotti a monte ed a valle della pompa devono avere diametri uguali o superiori a quello dell'entrata della pompa. Per evitare le perdite d'attrito, del condotto in Pvc di diametro 50mm (2in) minimo deve essere utilizzato. Aumentare il diametro per lunghezze più importanti di condotto.

• I condotti d'aspirazione e di scarico non devono mai restare sulla pompa.

• Bene sigillare tutti i collegamenti ed il coperchio della pompa per evitare le gocce d'acqua sul motore, cosa che potrebbe danneggiarla.

Marrone Energi Rosso (Ausiliario )Controlli prima dell'avviamento Prima di avviare la pompa, svolgere le seguenti operazioni:

• Verificare se la tensione fornita come la frequenza corrisponde alla targa che si trova sulla pompa.

• Prima dell'avviamento iniziale, riempire la pompa con l'acqua per il auto- amorçage della pompa.

• Verificare che la tensione e la frequenza della rete corrispondano a quelle riportate nella targhetta delle caratteristiche della pompa.

• La pompa può funzionare di continuo.

viamento Iniziare la pompa soltanto quando i condotti d'aspirazione e di scarico sono collegati all'entrata ed all'uscita della pompa. Verificare se non ci sono ostacoli nei condotti. Mantenimento e pulizia

• La vostra nuova pompa di piscina non ha bisogno d'intervista speciale o di programmazione. Nel caso o la pompa non è utilizzato durante un certo tempo, è consigliato di smontarla, di di pulirla, e di sistemarla in un posto secco.

• Se il filo elettrico è danneggiato, deve essere sostituito da fabbricando, il suo agente, o qualsiasi altra persona qualificata per evitare ogni pericolo.

• Pulire regolarmente la vostra pompa togliendo gli avanzi del vostro filtro, affinché il condotto d'entrata non blocchi o non danneggi la pompa.

• Per mantenere il buon rendimento della pompa, sostituirne periodicamente i com ponenti che, per l'uso normale, sono soggetti a usura e/o deterioramento.

• Controllare periodicamente: o La sede corretta delle parti meccaniche e lo stato delle viti di sostegno della macchina. o La corretta posizione, la sede e lo stato dei conduttori di alimentazione e delle parti isolanti. o La temperatura della macchina e del motore elettrico. In caso di anomalia, arrestare immediatamente la macchina e rivolgersi al Servizio di Assistenza Tecnica più vicino. o Le vibrazioni della macchina. In caso di anomalia, arrestare immediatamente la macchina e rivolgersi al Servizio di Assistenza Tecnica più vicino.Sintomi

La pompa non funziona. Non una corrente alla fonte elettrica. Utilizzare un altro apparecchio che funziona per verificare la presa elettrica. Verificare l'interruttore Interruttore saltato Verificare l'interruttore e sostituirlo se necessario L'arresto automatico termico della pompa si è attivato per proteggere il motore Tagliare la corrente alla pompa e lasciare raffreddare il motore prima di Ricominciare. Assicurarsi che la pompa ed il motore abbiano una ventilazione sufficiente intorno. Assicurarsi che la pompa non sia bloccata da avanzi e che l'albero gira liberamente Motore bruciato a causa di un picco di tensione o inondato dall'acqua È possibile che il motore debba essere sostituito La pompa funziona con un flusso ridotto o senza flusso La pompa è bloccata (verificare se il motore può girare liberamente) Blocco nella pompa o il canestro. I rotolamenti sono bloccati. Le valvole sono in posizione chiusa Verificare il sistema per assicurarsi che le valvole siano nella buona posizione per filtrare, comprese le eventuali valvole all'entrata ed all'uscita della pompa. Il filtro è riempito di avanzi. Pulire il filtro (riferirsi alla documentazione fornita con il vostro filtro). Aire nel sistema.. Ricominciare la pompa (vedere procedura di Ricominciare). Verificare se non ci sono fughe 'aria nei condotti d'aspirazione do i collegamenti. Assicurarsi che il coperchio del canestro sia bene chiuso e stagno. Verificare se non ci sono fughe sotto la pompa. Mancanza d'acqua. Assicurarsi che il livello sia almeno a metà-altezza dell'apertura del skimmer. Avanzi nella pompa o il skimmer. (Nota: non fare funzionare la pompa senza il canestro della pompa o il canestro del skimmer montati correttamente) Assicurarsi che il canestro della pompa e del skimmernon sia riempito avanzi. Assicurarsi che non ci siano blocchi all'entrata o all'uscita della pompa. Assicurarsi che l'interno della pompa non abbia oggetti che potrebbero bloccare il flusso d'acqua. Fuga tra il corpo della pompa ed il motore Le noci del corpo non sono strette. Il giunto di tenuta o il giunto meccanico è consumato.

chiudere la pompa e staccare le noci del corpo. Verificare l'allineamento e lo stato dei giunti di tenuta prima di stringere le noci. Fuga d' acqua al coperchio del prefiltro Il coperchio n' non è avvitato correttamente. Garantire che il coperchio comprime il giuntoNL- Zelfaanzuigende zwembadpomp

1 ASPETTI GENERALI 1.1 Ai sensi delle seguenti disposizioni, il venditore garantisce che il prodotto corrispondente a questa garanzia (“il Prodotto”) non presenta alcun difetto di conformità al momento della sua consegna. 1.2 Il Periodo di Garanzia per il Prodotto è di due (2) anni a decorrere dal momento della consegna dello stesso all’acquirente. 1.3 Nel caso in cui si venisse a produrre un difetto di conformità del Prodotto e l’acquirente lo notificasse al venditore entro il Periodo di Garanzia, il venditore dovrà riparare o sostituire il Prodotto a sue spese nel luogo che consideri opportuno, salvo che ciò risulti impossibile o sproporzionato. 1.4 Qualora non fosse possibile riparare o sostituire il Prodotto, l’acquirente potrà richiedere una riduzione proporzionale del prezzo o, nel caso in cui il difetto di conformità fosse sufficientemente importante, lo scioglimento del contratto di vendita. 1.5 Le parti sostituite o riparate in virtù della presente garanzia non rappresenteranno un prolungamento della scadenza della garanzia del Prodotto originale, quantunque disporranno di una loro propria garanzia. 1.6 Affinché la presente possa essere valida, l’acquirente dovrà attestare la data di acquisto e consegna di del Prodotto. 1.7 Una volta trascorsi più di sei mesi dalla consegna del Prodotto all’acquirente, qualora quest’ultimo dichiari un difetto di conformità del medesimo, l’acquirente dovrà attestare l’origine e l’esistenza del difetto dichiarato. 1.8 Il presente Certificato di Garanzia non limita o preclude i diritti che corrispondano ai consumatori in virtù delle norme nazionale di carattere imperativo. 2 CONDIZIONI PARTICOLARI

2.1 La presente garanzia copre i prodotti al quali si riferisce questo manuale.

2.2 Il presente Certificato di Garanzia avrà vigore unicamente nell’ambito dei paesi dell’Unione Europea.

2.3 Per la validità di questa garanzia, l’acquirente dovrà rispettare in maniera rigorosa le indicazioni del Fabbricante indicate nella documentazione che viene allegata al Prodotto, quando questa risulti applicabile secondo la gamma e il modello del Prodotto. 2.4 Nel caso in cui venga specificato un calendario per la sostituzione, la manutenzione o la pulizia di determinati pezzi o componenti del Prodotto, la garanzia sarà valida solo quando qualora detto calendario sia sta

o rispettato in maniera corretta. 3 LIMITAZIONI 3.1 La presente garanzia sarà valida unicamente per le vendite realizzate a consumatori, laddove per “consumatori” s’intende quella persona che acquista il Prodotto con scopi che non rientrano nell’ambito della sua attività professionale. 3.2 No viene concessa alcuna garanzia nei riguardi del normale consumo per uso del prodotto. In merito ai pezzi, ai componenti e/o ai materiali fusibili o consumabili come pile, lampadine, ecc., ove sussista si applicherà quanto disposto nella documentazione che è allegata al Prodotto. 3.3 La garanzia non copre i casi in cui il Prodotto: (I) sia stato oggetto di un uso non corretto; (II) sia stato riparato, manipolato o la manutenzione sia stata effettuata da una persona non autorizzata o (III) sia stato riparato o la manutenzione sia stata effettuata con pezzi non originali. Qualora il difetto di conformità del Prodotto sia conseguenza di una installazione o messa in marcia non corretta, la presente garanzia risponderà solo nel caso in cui la suddetta installazione o messa in marcia sia compresa nel contratto di compravendita del Prodotto e sia stata realizzata dal venditore o sotto la sua responsabilità.

1.1 Allo scopo di ridurre la quantità di residui di apparati elettrici ed elettronici, la pericolosità dei componenti, promuovere il riutilizzo degli apparecchi, la valutazione dei loro residui e determinare una gestione adeguata cercando di migliorare l’efficacia della protezione ambientale, si stabiliscono una serie di norme applicabili alla fabbricazione del prodotto ed altre relative alla corretta gestione ambientale quando si trasformino in residui. 1.2 Allo stesso modo, si cerca di migliorare il comportamento ambientale di tutti gli agenti che intervengono nel ciclo vitale degli apparecchi elettrici ed elettronici, come i produttori, i distributori, i consumatori e, in particolare, il comportamento di quegli agenti direttamente implicati nella gestione dei residui derivati da questi apparecchi. 1.3 A partire dal 13 agosto del 2005, quando vorrà disfarsi di questo apparecchio, avrà due possibili sistemi di rottamazione a sua disposizione: 1.4 Se acquista un apparecchio uovo che sia di tipo equivalente o che svolga le stesse funzioni di quello da rottamare, potrà consegnarlo direttamente al distributore, senza alcun costo, al momento dell’acquisto;

1.5 Potrà portarlo nel luogo appositamente destinato dai vari enti locali.

1.6 Noi ci faremo carico dei costi di gestione.
