MANUALE UTENTE 4 Stagioni G60024 G3 Ferrari

Avvertenze di sicurezza....p. 3

Informazioni d'uso.... p. 5

G60024....p. 6

Nomenclatura.... p. 6

Descrizione pulsanti.... p. 7

Funzionamento.... p. 7

Pulizia....p. 8

Caratteristiche tecniche....p. 9

Trattamento dei rifiuti delle apparecchiature elettriche ed elettroniche.... p. 21

ENG: INDEX

Symbols.... p. 2

G60024....p. 6

Safety instructions....p. 9

General information.... p. 11

Description....p. 12

Buttons.... p. 12

Se l'apparecchio ha impresso i simboli sottostanti, significa che le caratteristiche tecniche sono corrispondenti al simbolo.

Questo simbolo segnala la presenza all'interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso.

Questo simbolo indica che l'apparecchio appartiene alla Classe II: ciò significa che l'apparecchio è a doppio isolamento, quindi, non necessita di spina con messa a terra.

Attenzione: questo simbolo indica all'utente istruzioni importanti da leggere e da rispettare durante l'utilizzo del prodotto.

Attenzione: questo simbolo indica all'utente che la parte su cui è apposto non deve essere in alcun modo coperta. Non coprire per nessun motivo, previo surriscaldamento.

Di seguito sono riportate importanti indicazioni riguardanti l'installazione, l'uso e la manutenzione; conservare con cura questo libretto per ogni ulteriore consultazione; utilizzare il prodotto solo nel modo indicato dal presente libretto di istruzioni; ogni altro uso è da considerare improprio e pericoloso; perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli.

Prima dell'uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzarlo e rivolgersi all'assistenza. Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un'errata installazione può causare danni a persone, animali o cose, per i quali il costruttore non può essere considerato responsabile.

Se fosse necessario l'uso di adattatori, prese multiple e prolunghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolunghe, nonché quello di massima potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina dalla rete di alimentazione quando l'apparecchio non viene utilizzato.

Scollegare sempre l'apparecchio dall'alimentazione se lasciato incustodito.

Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.

Qualora l'apparecchio sia fuori uso e si sia deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione.

- Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo penzolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzare il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuiti; fare riparare il prodotto da un centro di assistenza autorizzato.

- Non esporre il prodotto a condizioni atmosferiche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi.

- I bambini dǐ età infériore ai 3 anni dovrebbero essere tenuti a distanza se non continuamente sorvegliati

- I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l'apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l'utilizzo dell'apparecchio in sicurezza e ne capiscano i pericoli. I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l'apparecchio né eseguire la manutenzione a cura dell'utilizzatore

- ATTENZIONE: Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili.

- Î bambini non devono giocare con l'apparecchio.

- Tenere il prodotto ed il cavo di alimentazione fuori dalla portata dei bambini sotto 8 anni.

Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettere l'apparecchio. L'eventuale riparazione deve essere

effettuata dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia.

ATTENZIONE: il prodotto ha una funzione riscaldante. Non coprire. Nell'uso lasciare adeguati spazi ai lati. Le superfici possono sviluppare alte temperature. Dato che la percezione della temperatura è diversa per ogni persona, utilizzare l'apparecchio con cautela. Toccare solo le superfici progettate per essere toccate.

• Questo apparecchio è progettato per uso domestico o applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence.
• L'apparecchio non è progettato per essere usato attraverso timer esterni o telecomandi. Prima di ogni utilizzo svolgere il cavo di alimentazione.
• Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.
• Non utilizzare sotto o accanto a materiali infiammabili come le tende, fonti di calore, zone fredde e vapore.

INFORMAZIONI D'USO

• Non lasciare mai l'apparecchio incustodito mentre è in funzione. Staccare la spina al termine di ogni utilizzo.
• Per staccare la spina non tirare il cavo di alimentazione.
• Non immergere il prodotto in acqua o in altri liquidi ed evitare che spruzzi di liquidi lo raggiungano.
• Riporre il prodotto solo quando è completamente freddo.
• Prima di effettuare qualsiasi operazione di pulizia staccare la spina dalla presa elettrica ed attendere il completo raffreddamento di ogni parte del prodotto.
• Non inserire nulla nella griglia di protezione. Non ostruirla e distanziarla di mezzo metro dagli oggetti

circostanti. Fare attenzione: la bocca di uscita dell'aria diventa molto calda durante l'uso.

- Prima di ogni utilizzo svolgere il cavo di alimentazione. - Installare su superfici solide e stabili. Nell'uso lasciare spazi di almeno mezzo metro ai lati dell'apparecchio.

- ATTENZIONE! Installare il prodotto fuori dalla portata dei bambini.

- Non utilizzare come ripiano di supporto per oggetti. Non coprire per nessun motivo, previo surriscaldamento.

- Non utilizzare in ambienti più piccoli di 4 metri quadri. Il prodotto è dotato di un dispositivo di auto-spegnimento che entra in azione in caso di surriscaldamento. Qualora il prodotto si spenga durante l'uso, controllare che le feritoie di areazione non siano ostruite, staccare la spina e lasciar raffreddare per 30 minuti, prima di procedere al successivo azionamento.

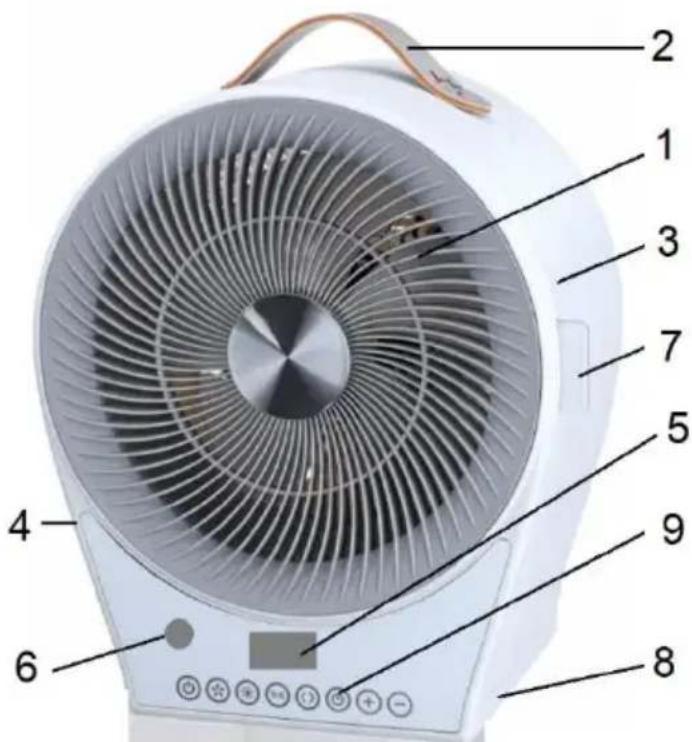

NOMENCLATURA G60024

1 Griglia uscita aria 2 Maniglia 3 Corpo
4 Tasto ON/OFF generale (retro) 5 Display
7 Luce di funzionamento 8 Base oscillante
10 Tasto accensione / spegnimento 11 Tasto Ventilazione
13 Tasto ECO 14 Tasto Oscillazione
16 Tasto - 17 Tasto +
6 Ricevitore infrarosso
9 Pannello comandi
12 Tasto Riscaldamento
15 Tasto Timer 24H

SUL TELECOMANDO

- ON/OFF generale (4) abilita o disabilita ogni funzione o consumo elettrico.

Sul pannello comandi (9) e sul telecomando sono presenti gli stessi comandi sotto elencati:

• ON/OFF (10) accende e spegne il prodotto.
- VENTILAZIONE (11) aziona l'apparecchio in funzione ventilazione ( ).
• RISCALDAMENTO (12) aziona l'apparecchio in funzione riscaldamento 1000W (★), o 2000W (★).
• ECO (13) attiva la modalità di risparmio energetico (icona).
- OSCILLAZIONE (14) attiva la rotazione orizzontale del prodotto (Icona 2).
- TIMER (15) imposta il timer 1-24 ore (icona ).
• + e - (16 e 17) per impostare temperatura e timer.

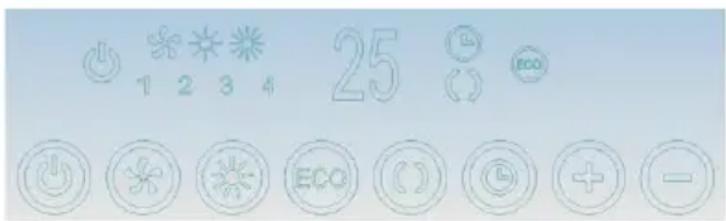

Display

Il display può mostrare il timer, la temperatura impostata o la temperatura ambiente.

1 2 3 4 25 3 ECO ECO ECO ECO + -

FUNZIONAMENTO

Inserire nel telecomando una batteria da 3V, modello CR2025 o CR2032.

Portare il tasto ON/OFF generale (4) in posizione “I”.

MODALITA' VENTILATORE

- Premere il tasto di accensione (10) su pannello (9) o sul telecomando.

o L'apparecchio si accende in modalità ventilazione ( ) e velocità ventola 1.
- Il display mostra la temperatura ambiente
o La luce di funzionamento (7) si accende in blu, per mostrare che la modalità ventilazione è attiva.

- Premere il tasto Ventilazione (11) per variare la velocità della ventola da 1 a 4.

MODALITA' RISCALDAMENTO

• Premere il tasto di accensione (10). L'apparecchio si accende in ventilazione ( ) con velocità 1.
• Premere il tasto Riscaldamento (12) una volta per attivare la funzione Riscaldamento a bassa potenza. L'icona “” e la scritta “P1” si accenderanno sul display.
• Premere il tasto Riscaldamento (12) 2 volte per attivare la funzione Riscaldamento alla massima potenza. L'icona “” e la scritta “P2” si accenderanno sul display.
• Premendo ancora il tasto riscaldamento (12), si torna in modalità ventilazione.

In modalità riscaldamento:

o La ventola funziona a velocità 2 e non è possibile cambiarne la velocità.
o La luce di funzionamento (7) si accende in rosso, per mostrare che la modalità riscaldamento è attiva.
Se il prodotto viene spento, esso continuerà a funzionare in modalità ventilatore per 30 secondi, in modo da raffreddarsi.

OSCILLAZIONE

Azionare l'apparecchio in una modalità qualsiasi (Ventilazione o riscaldamento).

Premere il tasto Oscillazione (14).

Il prodotto inizia ad oscillare orizzontalmente e sul display appare l'icona.

TIMER 24H

Azionare l'apparecchio in una modalità qualsiasi (Ventilazione o riscaldamento).

Il prodotto è dotato di un timer fino a 24 ore, per attivarlo:

• premere il tasto Timer (15).
• impostare il tempo da 1 a 24 ore con i tasti + e - (16 e 17).

Sul display appare il tempo impostato e l'icona. Trascorso il tempo, l'apparecchio si fermerà.

IMPOSTAZIONE TEMPERATURA

Azionare l'apparecchio in modalità riscaldamento (P1 o P2).

Impostare la temperatura desiderata da 10 a 35°C, con i tasti “+” e “-” (16 e 17).

L'apparecchio continuerà a riscaldare fino al raggiungimento della temperatura impostata.

In seguito passerà da ventilazione a riscaldamento per mantenere la temperatura richiesta.

MODALITA' ECO

Azionare l'apparecchio in modalità riscaldamento (P1 o P2), ed impostare la temperatura desiderata.

Premere il tasto ECO (13). La luce (7) si accende in verde, per mostrare che la modalità ECO è attiva.

Il prodotto ora lavora in modalità risparmio energetico ed adatta automaticamente la modalità di funzionamento a seconda della differenza tra temperatura ambiente e temperatura impostata.

• Se la temperatura impostata è 6 gradi superiore alla temperatura ambiente, si aziona il riscaldamento alla massima potenza ("P2")
• Se la temperatura impostata è 3 gradi superiore alla temperatura ambiente, si aziona il riscaldamento alla bassa potenza (“” - “P1)
• Se la temperatura impostata è uguale o inferiore alla temperatura ambiente, si aziona la ventilazione.

Durante il funzionamento l'apparecchio varierà automaticamente la modalità di funzionamento a seconda della differenza tra temperatura ambiente e temperatura impostata.

Informazioni obbligatorie per gli apparecchi per il riscaldamento d'ambiente locale elettrici

Identificativo del modello: G3FERRARI G60024
Dato	Simbolo	Valore	Unità		Dato	Unità
Potenza termica					Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione)
Potenza termica nominale	Pnom	1,8-2,0	kW		controllo manuale del carico termico, con termostato integrato	No
Potenza termica minima (indicativa)	Pmin	1,00	kW		controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna	No
Massima potenza termica continua	Pmax.c	2,0	kW		controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna	No
					potenza termica assistita da ventilatore	No
Consumo ausiliario di energia elettrica					Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione)
Alla potenza termica nominale	elmax	N/A	kW		potenza termica a fase unica senza controllo della temperatura ambiente	No
Alla potenza termica minima	elmin	N/A	kW		due o più fasi manuali senza controllo della temperatura ambiente	No
In modo Stand-by	elsB	0,00019	kW		con controllo della temperatura ambiente tramite termostato meccanico	No
					con controllo elettronico della temperatura ambiente	Si
					con controllo elettronico della temperatura ambiente e temporizzatore giornaliero	No
					con controllo elettronico della temperatura ambiente e temporizzatore settimanale	No
					Altre opzioni di controllo (è possibile selezionare più opzioni)
					controllo della temperatura ambiente con rilevamento di presenza	No
					controllo della temperatura ambiente con rilevamento di finestre aperte	No
					con opzione di controllo a distanza	No
					con controllo di avviamento adattabile	No
					con limitazione del tempo di funzionamento	Si
					con termometro a globo nero	No
Contatti	TREVIDEA SRL, Strada Consolare RN-RSM, 62 - 47924 - Rimini, Italy

PULIZIA - Staccare la spina dalla presa elettrica e lasciar raffreddare ogni parte prima di eseguire qualsiasi operazione di pulizia.

Non immergere in acqua. In ogni caso evitare che schizzi d'acqua o di altri liquidi raggiungano l'apparecchio. Pulire frequentemente la feritoia di areazione posta sul retro del prodotto e la griglia di uscita dell'aria (1) per evitare che lo sporco ostruisca il ricircolo dell'aria. Non pulire con spugne o detergenti abrasivi.

CARATTERISTICHE TECNICHE

• Alimentazione: AC 220-240V\~50Hz
  • Potenza riscaldamento: 1800-2000W. Ventilazione 55W
  • Display digitale - Telecomando
• Timer 24H, Modalità ECO
• Oscillazione orizzontale
• Dispositivo di protezione contro il surriscaldamento

Al termine del suo periodo di vita, il prodotto va smaltito seguendo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifiuto di nettezza urbana.

Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostituire il prodotto con uno equivalente nuovo. Il costruttore si occuperà dello smaltimento del

prodotto secondo quanto prescritto dalla legge. Il prodotto è composto di parti non biodegradabili e di sostanze potenzialmente inquinanti per l'ambiente se non correttamente smaltite; altre parti possono essere riciclate. E' dovere di tutti contribuire alla salute ecologica dell'ambiente seguendo le corrette procedure di smaltimento. Il simbolo mostrato a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell'ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC, 2012/19/EC) e che deve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicato ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm) è possibile riportare il prodotto al rivenditore senza obbligo di nuovo acquisto.

WASTE OF ELECTRIC AND ELECTRONIC EQUIPMENT

Per conoscere l'assistenza più vicina a Voi, o richiedere questo manuale in formato elettronico, contattare il numero di telefono 0541/694246, fax [phone], o l'indirizzo E-Mail [e-mail] e chiedere del responsabile Centri Assistenza.

La TREVIDEA S.r.l. si riserva il diritto di apportare a questi apparecchi modifiche ELETTRICHE - TECNICHE - ESTETICHE e/o sostituire parti senza alcun preavviso, ove lo ritenesse più opportuno, per offrire un prodotto sempre più affidabile, di lunga durata e con tecnologia avanzata. TREVIDEA S.r.l. si scusa inoltre per eventuali errori di stampa.

L'apparecchio è conforme ai requisiti richiesti dalle direttive dell'Unione

Europea ed è pertanto marcato con il marchio CE Appliance is conform to the pertinent European regulation and is therefore marked with the CE mark.

CE

www.g3ferrari.it TREVIDEA S.r.l.

TREVIDEA S.R.L. – Strada Consolare Rimini – San Marino n. 62 – 47924 – RIMINI (RN) - ITALY
