MANUALE UTENTE HOLLY CADR 65 DAITSU

Condizionatori d'aria Split

inverter

Grazie per aver scelto il nostro prodotto.

Per assicurare il funzionamento corretto, leggere attentamente e conservare il presente manuale.

Se il Manuale per l'utente è stato perso, si prega di mettersi in contatto con il proprio agente locale o di visitare la pagina sat.eurofredgroup.com.

DS-9UIDN

DS-12UIDN

DS-18UIDN

DS-24UIDN

Indice

Avvisi operativi

Precauzioni....1

Nome dei pezzi....6

Guida della schermata operativa

Funzionamento del telecomando 7

Funzionamento di emergenza....12

Manutenzione

Pulizia e manutenzione ....12

Malfunzionamento

Analisi avarie....15

Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità siche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenze, senza la supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere supervisati e non devono giocare con l'apparecchio.

Questo segnale indica che il prodotto non deve essere smaltito con altri rì uti domestici nell'UE. Per evitare eventuali danni all'ambiente o alla salute umana dovuti a smaltimento non controllato, riciclare in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Per restituire un dispositivo usato, utilizzare i sistemi di restituzione e raccolta o mettersi in contatto con il rivenditore da cui il prodotto è stato acquistato. Questi sono abilitati a ritirare il prodotto per un riciclaggio sicuro per l'ambiente.

R410A(R32/125: 50/50): 2087.5

ATTENZIONE

Pulizia e manutenzione

• Questo apparecchio può essere utilizzato da bambini di un'età minima di 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza, esclusivamente con supervisione altrui o se istruiti sull'uso sicuro dell'apparecchio in modo da comprenderne i pericoli.
• I bambini non devono giocare con l'apparecchio.
  • Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini senza la supervisione di un adulto.
• Non collegare il condizionatore d'aria ad una presa adibita anche ad altri apparecchi. In caso contrario, potrebbe verificarsi un incendio.
• Scollegare l'alimentazione quando si pulisce il condizionatore d'aria. In caso contrario, potrebbero verificarsi scosse elettriche.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, da un suo agente o da personale qualificato per evitare situazioni di pericolo.
• Non lavare il condizionatore d'aria con acqua per evitare scosse elettriche.
  • Non spruzzare acqua sull'unità interna. In caso contrario, potrebbero verificarsi scosse elettriche o malfunzionamento.
• Dopo la rimozione del filtro, non toccarlo per evitare lesioni.
  • Non utilizzare fuoco o un asciugacapelli per asciugare il filtro onde evitare che si deformi o un pericolo di incendio.
• La manutenzione deve essere eseguita da professionisti qualificati. In caso contrario, potrebbero verificarsi lesioni personali o danni.

ATTENZIONE

• Non riparare il condizionatore d'aria da soli. Potrebbero verificarsi scosse elettriche o danni. Si prega di mettersi in contatto con il rivenditore in caso di necessità di riparazione del condizionatore.
• Non mettere le dita o oggetti nelle entrate o nelle uscite dell'aria. In caso contrario, potrebbero verificarsi lesioni personali o danni.
• Non ostruire le griglie di entrata ed uscita dell'aria. Potrebbe verificarsi un malfunzionamento.
  • Non versare acqua sul telecomando, potrebbe rompersi.
• Nel caso in cui si verifichino i fenomeni indicati di seguito, spegnere il condizionatore e scollegarlo immediatamente dall'alimentazione elettrica, quindi mettersi in contatto con il rivenditore o con professionisti qualificati.
• Il cavo di alimentazione si surriscalda o è danneggiato.
• Durante il funzionamento si ascolta un rumore anomalo.
  • L'interruttore di sicurezza si attiva frequentemente.
• Il condizionatore emana odore di bruciato.
  • C'è una perdita dall'unità interna.
• Se il condizionatore funziona in condizioni anomale potrebbero verificarsi scosse elettriche, un malfunzionamento o un incendio.
• Quando si accende o si spegne l'unità mediante l'interruttore di emergenza, premere tale interruttore con un oggetto isolante diverso dal metallo.
• Non salire sul pannello superiore dell'unità esterna né situarvi oggetti pesanti. Questa situazione potrebbe causare lesioni personali o danni.

ATTENZIONE

Montaggio

• L'installazione deve essere eseguita da professionisti qualificati. In caso contrario, potrebbero verificarsi lesioni personali o danni.
• Quando si installa l'unità, devono essere seguite le norme sulla sicurezza elettrica.
• In conformità con le norme locali sulla sicurezza, utilizzare un circuito di alimentazione e un interruttore di sicurezza idonei.
• Installare l'interruttore di sicurezza. In caso contrario, potrebbe verificarsi un malfunzionamento.
• All'impianto elettrico fisso dovrà essere collegato un dispositivo di interruzione di tutti i poli con una distanza tra i contatti di almeno 3 mm per ciascun polo.
• Dovrà includere un interruttore di sicurezza dalla capacità adeguata, fare riferimento alla tabella sottostante.
  Nell'interruttore pneumatico deve essere inclusa una funzione di sollecitazione magnetica e di riscaldamento per proteggere da cortocircuiti e sovraccarichi.
• Il condizionatore d'aria deve essere adeguatamente collegato a terra. Una messa a terra non corretta potrebbe causare di scosse elettriche.
  • Non utilizzare un cavo di alimentazione non qualificato.
• Assicurarsi che l'alimentazione corrisponda ai requisiti del condizionatore d'aria. Alimentazione instabile o cablaggio scorretto o malfunzionamento. Si prega di installare in modo idoneo i cavi di alimentazione prima di utilizzare il condizionatore d'aria.
• Collegare in modo idoneo il cavi di tensione, neutro e di terra della presa di corrente.

ATTENZIONE

• Assicurarsi di interrompere l'alimentazione prima di procedere a qualsiasi intervento relativo ad elettricità e sicurezza.
- Non attivare l'alimentazione elettrica prima di aver terminato l'installazione.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, da un suo agente o da personale qualificato per evitare situazioni di pericolo.
- La temperatura del circuito refrigerante sarà alta, mantenere il cavo di connessione lontano dal tubo in rame.
- Il dispositivo deve essere installato seguendo le normative nazionali sul cablaggio.
• L'installazione deve essere eseguita in base agli standard NEC e CEC esclusivamente da personale autorizzato.
- Il condizionatore d'aria è un apparato elettrico di prima classe. Deve essere collegato a terra in modo adeguato con dispositivi idonei e da un professionista. Assicurarsi che sia sempre messo a terra in modo efficiente, in caso contrario potrebbe verificarsi una scossa elettrica.
- Il cavo giallo-verde del condizionatore è quello di terra e non può essere utilizzato per altri scopi.
- La resistenza di terra deve essere in conformità con le normative nazionali sulla sicurezza elettrica.
• L'apparecchio deve essere posizionato in modo che la spina sia accessibile.
- Tutti i cavi dell'unità interna e di quella esterna devono essere collegati da un professionista.

ATTENZIONE

• Se la lunghezza del cavo di alimentazione fosse insufficiente, si prega di mettersi in contatto con il rivenditore per ottenerne uno nuovo. Evitare di estendere il cavo da soli.
• Per il condizionatore d'aria dotato di spina, questa deve essere raggiungibile al termine dell'installazione.
• Per il condizionatore d'aria non dotato di spina, nel circuito deve essere installato un interruttore di sicurezza.
• Se fosse necessario spostare il condizionatore d'aria in un altro luogo, l'operazione deve essere svolta esclusivamente da una persona qualificata. In caso contrario, potrebbero verificarsi lesioni personali o danni.
• Scegliere un luogo fuori dalla portata dei bambini e lontano da animali o piante. Se non si può evitare, si prega di prevedere una recinzione di sicurezza.
  • L'unità interna deve essere installata vicino alla parete.

Intervallo della temperatura di esercizio

	Lato interno DB/WB (°C)	Lato esterno DB/WB (°C)
Raffreddamento massimo	32/23 43/26
Riscaldamento massimo 2	7/- 24/18

AVVISO:

- L'intervallo della temperatura di esercizio (temperatura esterna) per il raffreddamento è di -15°C\~43°C; l'intervallo della temperatura del riscaldamento per il modello non fornito di cinghia per il riscaldamento elettrico del telaio è di -15°C\~24°C; l'intervallo della temperatura di riscaldamento per il modello fornito di cinghia per il riscaldamento elettrico del telaio è di -20°C\~24°C.

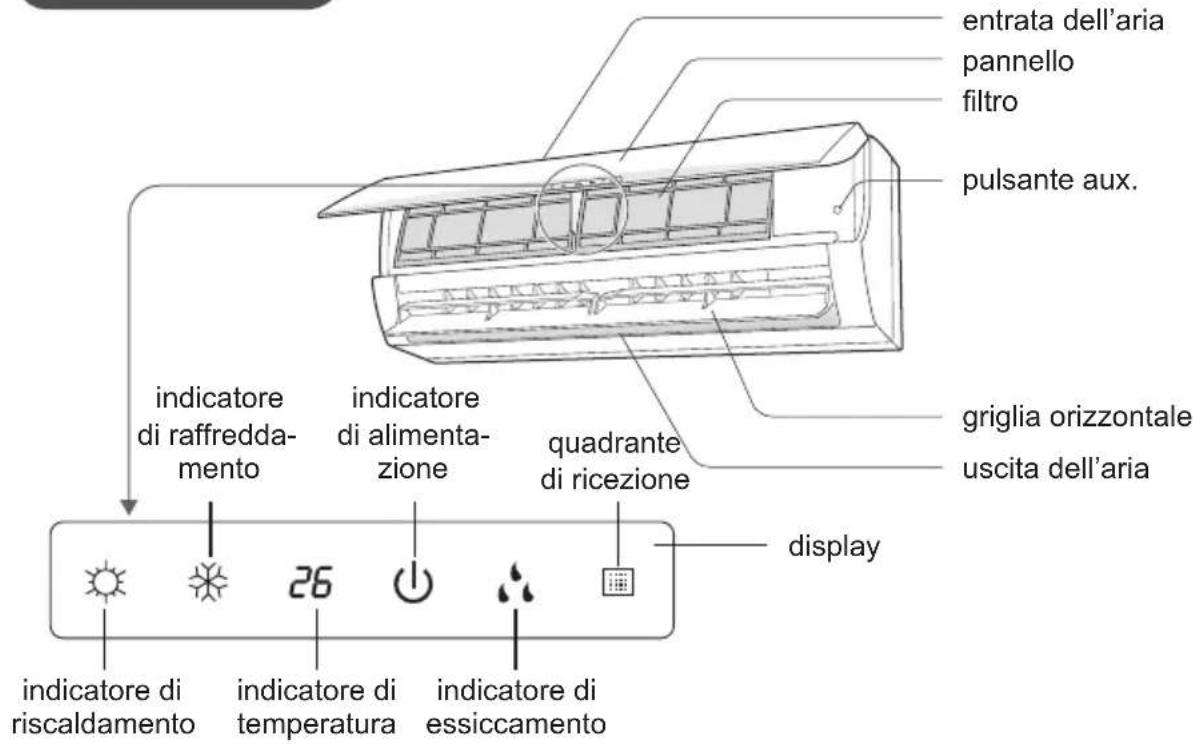

Unità interna

(Il contenuto del display o la posizione potrebbero essere diversi dalle immagini precedenti, fare riferimento ai prodotti reali)

AVVISO:

Il prodotto reale potrebbe essere diverso dalle immagini, fare riferimento ai prodotti reali.

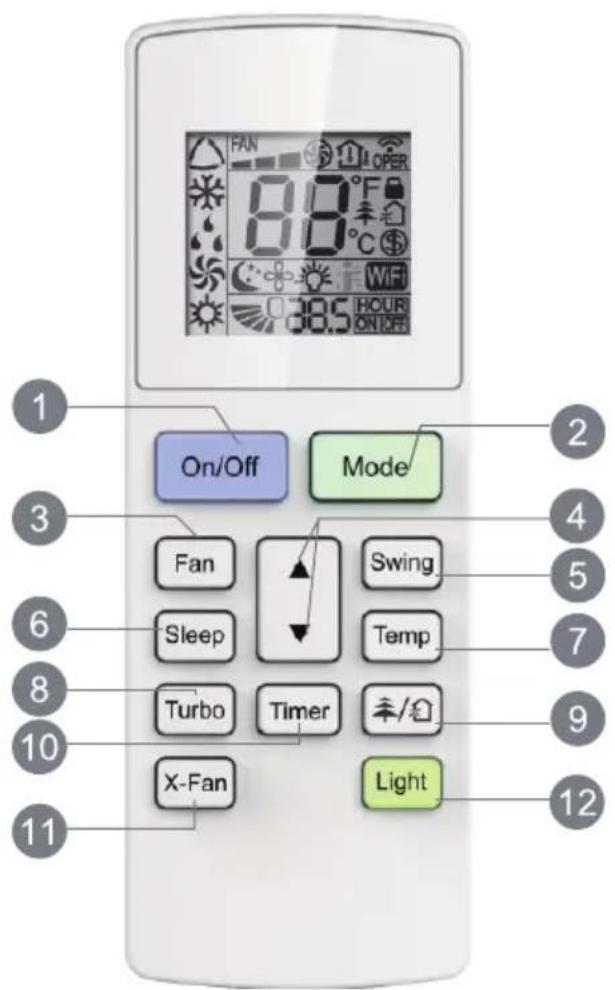

1 ON/OFF [acceso/spento]
2 MODE [modalità]
3 FAN [ventilazione]
4 Tasto ▲/▼
5 Swing [oscillazione]
6 Sleep [notte]
7 Temp [temperatura]
8 Turbo
9 Tasto
10 Timer
11 X-FAN [ventilazione x]
12 LIGHT [luce]

Introduzione ai tasti del telecomando

Nota:

• Questo è un telecomando per uso generale che può essere utilizzato con condizionatori dotati di multifunzione; se si preme il tasto di una funzione di cui il condizionatore non è dotato, l'impianto mantiene lo stato di funzionamento originale.
• In seguito all'accensione, il condizionatore emette un suono. L'indicatore di funzionamento “è” è acceso (indicatore rosso). A questo punto è possibile gestire il condizionatore mediante il telecomando.

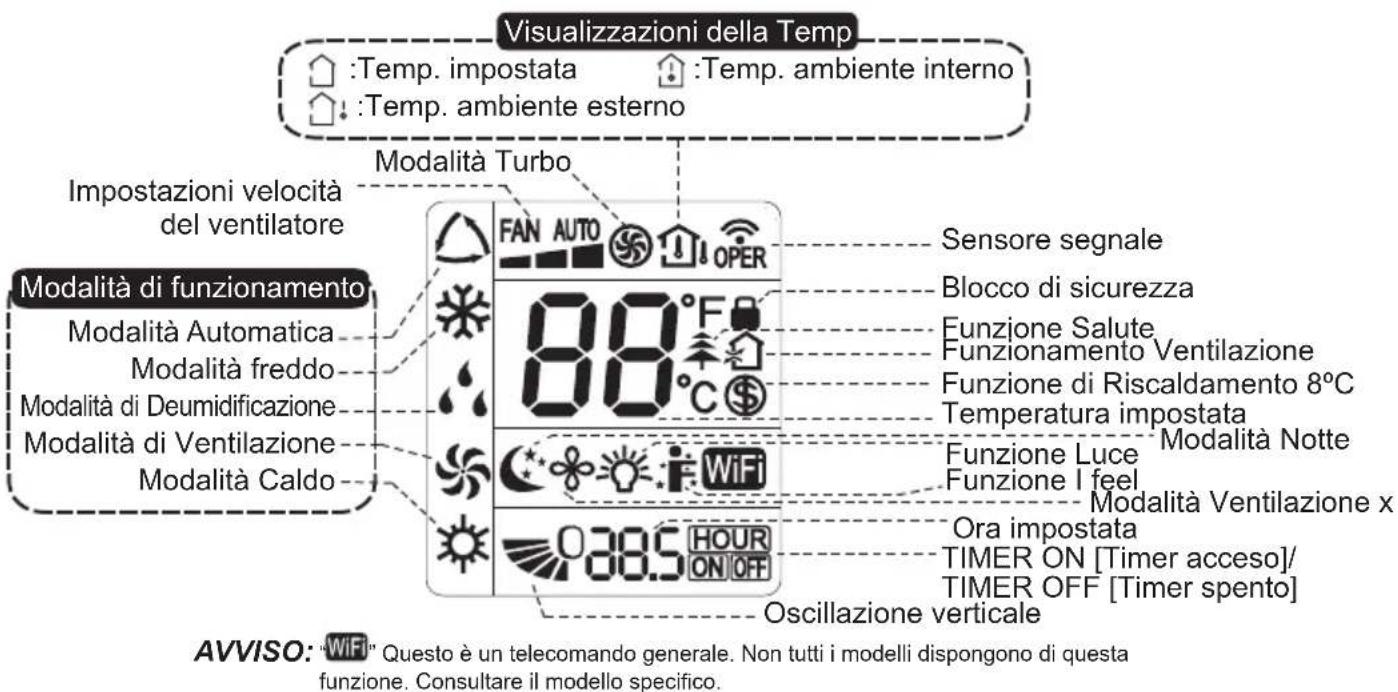

• Con il condizionatore acceso, premendo il tasto del telecomando, sul display lampeggerà l'icona “e il condizionatore emetterà un suono “de” che indica che il segnale è stato inviato.
• Con il condizionatore spento, sul display del telecomando si visualizza la temperatura impostata e l'icona dell'orologio (se sono impostate le funzioni di "Timer on", "Timer off" e "Luci" sul telecomando saranno visualizzate contemporaneamente anche le icone corrispondenti). Con il condizionatore acceso sul display saranno visualizzate le icone delle funzioni impostate.

1 ON/OFF [Acceso/Spento]

Premere questo tasto per accendere l'unità. Premerlo di nuovo per spegnerla.

2 Mode [Modalità]

Ogni volta che si preme questo tasto si seleziona una modalità secondo la sequenza seguente: AUTO, COOL, DRY, FAN, e HEAT *, come mostrato qui di seguito:

* Nota: Solo per modelli dotati della funzione di riscaldamento.

3 FAN [Ventilazione]

Con questo tasto è possibile impostare la velocità di ventilazione nella sequenza da AUTO, a e di nuovo a Auto.

4 Tasto ▲/▼

Premere ▲/▼ per aumentare o diminuire la temperatura. La temperatura non è regolabile quando è attiva la modalità AUTO.

I tasti “▲” e “▼” servono anche per regolare l'ora di impostazione del Timer On e Timer Off.

5 Swing [Oscillazione]

Premendo questo tasto è possibile impostare l'angolo di oscillazione verticale.

6 Sleep [Notte]

Questo tasto permette di attivare la funzione sleep quando il climatizzatore è in modalità Cool [Freddo], Heat [Caldo] e Dry [Deumidificazione].

Premere il tasto di nuovo per annullare la funzione Sleep. Questa funzione non è disponibile quando l'unità è in modalità automatica [Auto] o di Ventilazione [Fan].

7 Temp [Temperatura]

Premendo questo tasto è possibile visualizzare la temperatura interna impostata e la temperatura ambiente sul display dell'unità interna. Le impostazioni si eseguono mediante il telecomando, in modo ciclico, come mostrato sotto:

- La visualizzazione della temperatura esterna non è disponibile per tutti i modelli. L'unità interna riceve il segnale “”, è visualizza il set point della temperatura interna.

8 Turbo

Con questo tasto si attiva e disattiva la funzione Turbo.

9 Tasto

Con questo tasto si accendono e spengono le funzioni di salute [healthy] e purificazione. Premendo il tasto la prima volta si avvia la funzione di purificazione; il display visualizza l'icona “☐” Premendo il tasto una seconda volta si attivano le funzioni di “salute” e "purificazione" insieme; il display visualizza .“☐” e “↑”. Premendo il tasto per la terza volta le funzioni di “salute” e "purificazione" vengono disattivate. Premendo il tasto per la quarta volta si attiva solo la funzione “healthy” [salute], il display visualizza l'icona “↑”. Premerlo di nuovo per ripetere l'operazione di cui sopra.

- Questa funzione non è disponibili su tutti i modelli.

10 Timer

• Con il Timer attivo, premere questo tasto per impostare il timer di spegnimento. Quando è spento premere questo tasto per impostare il Timer per l'accensione.
• Premendo il tasto una volta sul display lampeggerà il messaggio HOUR ON (OFF). Premere “▲” o “▼” per regolare il tempo da impostare (per scorrere velocemente tenere premuto il tasto “▲” o “▼”). Il range di impostazione va da 0,5 a 24 ore. Al termine premere di nuovo il tasto Timer per confermare le impostazioni e il messaggio HOUR ON (OFF) smetterà di lampeggiare. Se il messaggio lampeggia anche senza aver premuto il tasto “Timer” lo stato di impostazione del timer si annullerà dopo 5 secondi. Se il timer è confermato, premere di nuovo il tasto per cancellarlo.

11 X-Fan [Ventilazione x]

In modalità COOL [Freddo] o DRY [Deumidificazione] premere questo tasto per attivare la funzione di Ventilazione X.

Questa funzione permette alla ventilazione interna di rimanere accesa a bassa velocità ancora per un po' anche dopo aver spento l'unità mediante il telecomando.

12 Light [Luce]

Premere questo tasto per accendere la luce del display, premerlo di nuovo per spegnerla.

Combinazione dei tasti “▲” e “▼”: per bloccare

Premere “▲” e “▼” contemporaneamente per 3 secondi per bloccare o sbloccare la tastiera. Quando il telecomando è bloccato, sul display compare l'icona In questo caso, premendo qualsiasi tasto, l'icona lampeggia per tre volte.

Combinazione dei tasti “MODE” e “▼”: per modificare l'unità di misura della temperatura tra Fahrenheit e gradi centigradi.

Per modificare l'unità di misura della temperatura visualizzata tra °C e °F premere contemporaneamente i tasti "MODE" e "▼" con il climatizzatore spento.

Combinazione dei tasti "TEMP" e "TIMER": per la funzione di risparmio energetico

Per avviare la funzione di risparmio energetico, premere contemporaneamente i tasti "TEMP" e "TIMER". Sul telecomando sarà visualizzato "SE". Ripetere l'operazione per annullare la funzione.

Combinazione dei tasti "TEMP" e "TIMER": per la funzione di riscaldamento 8°C

Premere contemporaneamente i tasti “TEMP” e “TIMER” con l’unità in modalità riscaldamento per avviare la funzione di riscaldamento 8°C. Sul telecomando sarà visualizzato “\$e una temperatura selezionata di “8°C”. (46°F se si usano i gradi Fahrenheit). Ripetere l’operazione per annullare la funzione.

Funzione WIFI

Premere i tasti “MODE” e “TURBO” contemporaneamente per attivare o disattivare la funzione WIFI. Attivando questa funzione sul telecomando compare l'icona “WIFI”; Tenendo premuti i tasti “MODE” e “TURBO” contemporaneamente per 10 secondi il telecomando invierà il codice di reset della WIFI e la funzione si accenderà. Con l'attivazione del telecomando la funzione WIFI è accesa per difetto.

- Questa funzione è disponibile solo su alcuni modelli.

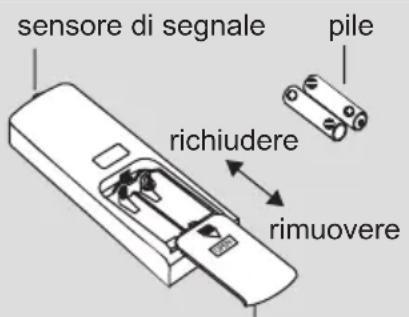

Sostituzione delle pile del telecomando

1. Premere la parte posteriore del telecomando nel punto indicato con "OPEN" come illustrato in figura, quindi rimuovere il coperchio del vano pile spingendolo in direzione della freccia.
2. Inserire due pile nuove 7# (AAA 1.5V), rispettando la polarità “+” “-”.
3. Chiudere il vano pile.

Coperchio del vano pile

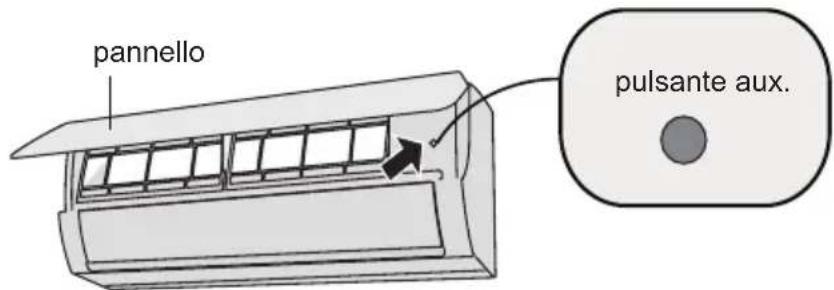

Funzionamento di emergenza

In caso di perdita o rottura del telecomando, utilizzare il pulsante ausiliare per accendere o spegnere il condizionatore d'aria. Il funzionamento dettagliato è spiegato di seguito:

Come mostrato nella figura sottostante, aprire il pannello, premere il pulsante ausiliare per accendere o spegnere il condizionatore d'aria. Una volta acceso, il condizionatore funzionerà in modalità automatica.

AVVISO:

Utilizzare un oggetto isolato per premere il pulsante ausiliare.

Pulizia e manutenzione

AVVISO:

■ Spegnere il condizionatore e scollegare l'alimentazione prima di effettuare la pulizia dell'apparecchio per evitare scosse elettriche.
■ Non lavare il condizionatore d'aria con acqua per evitare scosse elettriche.
■ Non utilizzare liquidi volatili per pulire il condizionatore d'aria.

Pulizia della superficie dell'unità interna

Se la superficie dell'unità interna è sporca, si raccomanda di pulirla con un panno asciutto morbido o con un panno umido.

AVVISO:

• Non rimuovere il pannello durante la pulizia.

Pulizia e manutenzione

Pulizia del filtro

Aprire il pannello

Tirare il pannello ad una certa angolazione come mostrato nella figura sottostante.

• Utilizzare un prodotto antipolvere o acqua per pulire il filtro.
• Se il filtro è molto sporco, utilizzare acqua (ad una temperatura inferiore a 45°C) per pulirlo, quindi situarlo in un luogo ombreggiato e fresco per asciugarlo.

Rimuovere il filtro come mostrato nella figura sottostante.

Installazione del filtro

Installare il filtro e chiudere il coper- chio del pannello.

Il filtro deve essere pulito ogni tre mesi. Se l'ambiente in cui è installato l'apparecchio è polveroso, la frequenza di pulizia potrebbe aumentare.
■ Dopo la rimozione del filtro, non toccarlo per evitare lesioni.
■ Non utilizzare fuoco o un asciugacapelli per asciugare il filtro onde evitare che si deformi o un pericolo di incendio.

AVVISO: Controlli prima dell'uso stagionale

1. Verificare che le entrate e le uscite dell'aria non siano bloccate.
2. Verificare che l'interruttore, la spina e la presa siano in buone condizioni.
3. Verificare che il filtro sia pulito.
4. Verificare che il supporto di montaggio dell'unità esterna non sia danneggiato o corroso. In questo caso, mettersi in contatto con il rivenditore.
5. Verificare che il tubo di scarico non sia danneggiato.

AVVISO: Controlli dopo l'uso stagionale

1. Scollegare l'alimentazione.
2. Pulire il filtro ed il pannello dell'unità interna.
3. Verificare che il supporto di montaggio dell'unità esterna non sia danneggiato o corroso. In questo caso, mettersi in contatto con il rivenditore.

Informazioni per lo smaltimento

1. Molti materiali dell'imballaggio sono riciclabili.
   Smaltirli in un'unità di riciclaggio idonea.
2. Se si desidera smaltire il condizionatore, mettersi in contatto con il rivenditore locale o con un centro servizi per ottenere informazioni sul metodo di smaltimento corretto.

Analisi di fenomeni generali

Controllare quanto specificato di seguito prima di richiedere un intervento di manutenzione. Se non si riesce ancora ad eliminare il malfunzionamento mettersi in contatto con il rivenditore locale o con professionisti qualificati.

Fenomeno	Controllo degli elementi Soluzione
L’unità interna non riceve il segnale del telecomando o il telecomando non funziona.	Potrebbe trattarsi di un’in-terferenza severa (come elettricità statica, instabilità della tensione)?	Staccare la spina. Reinserire la spina dopo circa 3 minuti ed accendere nuovamente il condizionatore d’aria.
	Il telecomando è all’interno del campo di ricezione del segnale?	Il campo di ricezione del segnale è di 8 metri.
	Sono presenti ostacoli?	Rimuovere gli ostacoli.
	Il telecomando è puntato ver-so il quadrante di ricezione?	Selezionare l’angolazione cor-retta e puntare Il telecomando è puntato verso il quadrante di ricezione dell’unità interna.
	La sensibilità del telecoman-do è bassa e il display non si visualizza correttamente o non c’è visualizzazione?	Controllare le batterie. Se la carica delle batterie è troppo bassa sostituirle.
	Non c’è nessuna visualiz-zazione quando si aziona il telecomando?	Verificare se il telecomando appare danneggiato.In questo caso, sostituirlo.
	C’è una lampada fluorescen-te nella stanza?	Situare il telecomando vicino all’unità interna.Spegnere la lampada fluore-scente e riprovare.

L'unità interna non emette aria	Le entrate e le uscite d'aria dell'unità interna sono bloccate?	Rimuovere gli ostacoli.
	In modalità riscaldamento, la temperatura interna viene raggiunta per impostare la temperatura?	Dopo aver raggiunto la temperatura impostata, l'unità interna arresta la ventilazione dell'aria.
	In questo momento è attivata la modalità riscaldamento?	Per evitare la ventilazione di aria fredda, l'unità interna si avvia dopo un ritardo di alcuni minuti, è un fenomeno normale.

Fenomeno Controllo degli elementi Soluzione

Il condizionatore d'aria non funziona	C'è alimentazione?	Attendere il ripristino dell'alimentazione.
	La spina è allentata?	Reinserire la spina.
	Si attiva l'interruttore pneumatico o il fusibile è bruciato?	Chiedere ad un professionista di sostituire l'interruttore pneumatico o il fusibile.
	L'impianto elettrico ha un malfunzionamento?	Chiedere ad un professionista di sostituirlo.
	L'unità si è riavviata immediatamente dopo un'operazione di arresto?	Attendere 3 minuti e riaccendere l'unità.
	Le impostazioni della funzione del telecomando sono corrette?	Ripristinare la funzione.

Dalle uscite d'aria dell'unità interna fuoriesce nebbia.

- La temperatura e l'umidità interne sono alte?

- L'aria interna si raffredda rapidamente. Dopo un certo tempo, la temperatura e l'umidità interna diminuiscono e la nebbia scompare.

La tempe- ratura non può essere regolata.

• L'unità sta funzionando in modalità automatica?

- La temperatura non può essere regolata in modalità automatica. Passare alla modalità operativa se si ha bisogno di regolare la temperatura.

- Ha bisogno di una temperatura superiore a quella dell'intervallo impostato?

- Intervallo di temperatura impostato: 16°C \~30°C.

L'effetto del raffreddamento (o riscaldamento) non è buono.

• La tensione è troppo bassa?

- Attendere che l'unità riprenda la tensione normale.

- Il filtro è sporco?

- Pulire il filtro.

- La temperatura impostata è nell'intervallo corretto?

- Regolare la temperatura all'intervallo corretto.

- La finestra e la porta sono aperte?

• Chiudere porta e finestra.

Analisi avarie

Fenomeno Controllo degli elementi Soluzione
Vengono emessi odori	Potrebbe trattarsi di odore proveniente dai mobili o da sigarette, ecc.	Eliminare la fonte dell'odore. Pulire il filtro.
Il condizionatore d'aria improvvisamente funziona in modo anomalo	Potrebbe trattarsi di un'in-terferenza, come un tuono, dispositivi wireless, ecc.	Scollegare l'alimentazione, ricollegarla ed accendere nuovamente l'unità.
Dall'unità esterna fuoriesce vapore	E'attivata la modalità di riscaldamento?	Durante lo sbrinamento in modalità di riscaldamento, potrebbe generarsi vapore, si tratta di un fenomeno normale.
Rumore di acqua	Il condizionatore è stato acceso o spento in questo momento?	Il rumore è dovuto al flusso del refrigerante interno, si tratta di un fenomeno nor-male.
Scricchiolio	Il condizionatore è stato acceso o spento in questo momento?	Questo rumore è causato dall'espansione e/o dalla contrazione del pannello o di altre parti, dovuta al cambio di temperatura.

Analisi avarie

Codice errore

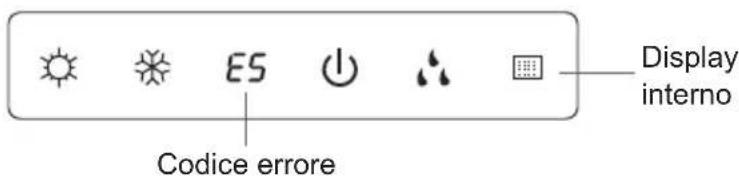

- In caso di anomalie nel climatizzatore, l'indicatore della temperatura sull'unità interna lampeggia visualizzando il corrispondente codice errore. Si prega di consultare l'elenco riportato sotto per le azioni da realizzare secondo il codice errore segnalato.

Il diagramma dell'indicatore sopra è puramente indicativo. Consultare il prodotto attuale per identificare l'indicatore e la posizione attuale.

Codice errore Risoluzione dei problemi
Indicatore di riscaldamento ON 10 sec.OFF 0,5 sec.	Indica lo stato di sbrinamento. È un fenomeno normale.
E5: protezione sovratensione L'indicatore di accensione lampeggia ed è visualizzato E5.
C5:Malfunzionamento connettore jumper	Controllare se i contatti del connettore jumper funzionano correttamente. In caso di sostituzione del circuito stampato rimuovere il vecchio e sostituirlo con uno nuovo.
F1:Malfunzionamento sensore della temp. interna dell'ambiente	Controllare se il sensore della temp. interna è collegato correttamente
F2:Malfunzionamento sensore temp. evaporatore	Controllare se il sensore della temp. interna del tubo è collegato correttamente.
H6:Il motore CC (ventilatore interno) non funziona	Il terminale di comunicazione del motore a corrente continua è allentato.Il terminale di comando del motore a corrente continua è allentato.La paletta della ventola non è stata installata correttamente e non funziona in modo adeguato.Il motore non è stato installato correttamente e saldamente.Il motore è danneggiato.Il pannello di controllo è danneggiato.
U8: Anomalia circuito di rilevazione per motore CC zero crossing (ventilatore interno)	Il pannello di controllo è danneggiato.

Nota:

Se compaiono altri codici errore, contattare personale qualificato per eseguire la riparazione.

Analisi avarie

ATTENZIONE

■ Se si verificano i casi indicati di sotto, spegnere immediatamente il condizionatore e interrompere l'alimentazione elettrica, quindi contattare il fornitore o personale qualificato per la riparazione.

• Il cavo di alimentazione è surriscaldato o danneggiato.
• Si avverte un suono anomalo durante il funzionamento.
  •L'interruttore magnetotermico si aziona frequentemente.
• Il climatizzatore emana odore di bruciato.
• L'unità interna è soggetta a perdite.

■ Non riparare o rimontare il climatizzatore da soli.

Il funzionamento anomalo del climatizzatore può provocare scosse elettriche o rischio di incendio.

daitsu
