MANUALE UTENTE WineCase Red 12 CASO

32.2 Insieme della fornitura ed ispezione trasporto ................................................... 55

Legga le informazioni qui contenute, affinché acquisti rapidamente familiarità con il suo apparecchio e affinché possa utilizzare appieno le sue funzioni. Il Suo l´apparecchio Le renderà un buon servizio per molti anni, se lo tratterà e lo curerà in modo adeguato. Ci auguriamo che il suo utilizzo Le procuri molta gioia.

30.2 Informazioni su queste istruzioni d’uso

Queste istruzioni d’uso sono una componente del WineCase Red 12 (di seguito chiamato l’apparecchio) e Le fornirà importanti indicazioni per la messa in funzione, la sicurezza, un utilizzo conforme alle disposizioni e per la cura dell’apparecchio. Le istruzioni d'uso devono trovarsi sempre nelle vicinanze dell’apparecchio. Dovranno essere lette ed utilizzate da qualsiasi persona, incaricata con la: messa in funzione, l’utilizzo, l'eliminazione di malfunzionamenti e/o la pulizia dell’apparecchio. Conservi queste istruzioni d'uso e le passi insieme all’apparecchio al successivo proprietario.

30.3 Indicazioni d’avvertenza

Nelle presenti istruzioni d’uso vengono utilizzate le seguenti indicazioni d’avvertenza: Pericolo Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo imminente. Se tale situazione pericolosa non viene evitata, le conseguenze saranno la morte o gravi lesioni. ► Osservare le indicazioni in queste avvertenze, per evitare il pericolo di morte o gravi lesioni di persone. Avviso Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale. Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere la morte o gravi lesioni. ► Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone.51 Attenzione Un’indicazione d'avvertimento di questo livello di pericolo contrassegna una situazione di pericolo potenziale. Se tale situazione pericolosa non viene evitata, le conseguenze potranno essere lesioni leggere o di media entità. ► Osservare le indicazioni in queste avvertenze, per evitare il lesioni di persone. Indicazione Un indicazione contrassegna inoltre delle informazioni, che facilitano l’utilizzo della macchina.

30.4 Limitazione della responsabilità

Tutte le informazioni tecniche, tutti i dati e le indicazioni per l’installazione, il funzionamento e la cura, contenute in queste istruzioni d’uso, corrispondono all’ultimo stato dell’arte al momento della messa in stampa e sono forniti in considerazione delle nostre attuali esperienze e conoscenze, secondo scienza e coscienza. Dalle indicazioni, le figure e le descrizioni in queste istruzioni d’uso non possono derivare pretese di nessun tipo. Il produttore non assume alcuna responsabilità per danni dovuti: Alla mancata osservanza delle istruzioni d’uso All’utilizzo non conforme alle disposizioni A riparazioni inadeguate A modifiche tecniche, modifiche dell'apparecchio All’utilizzo di pezzi di ricambio non autorizzati Non è consigliabile apportare modifiche dell'apparecchio, le quali non sono coperte da garanzia. Le traduzioni avvengono secondo scienza e coscienza. Non assumiamo alcuna responsabilità per errori nella traduzione, nemmeno in quei casi in cui la traduzione è stata effettuata da noi o su nostro incarico. Soltanto il testo originale in tedesco sarà vincolante.

30.5 Tutela dei diritti d’autore

Questo documento è coperto dalla tutela per i diritti d’autore. La Braukmann GmbH si riserva tutti i diritti, anche quelli della riproduzione fotomeccanica, della riproduzione e diffusione mediante particolari procedure (per esempio mediante l'elaborazione dati, supporto dati e reti di dati) anche parziale. Ci si riserva il diritto di effettuare modifiche tecniche e nel contenuto.52 31 Sicurezza In questo capitolo riceverà importanti indicazioni sulla sicurezza nell’utilizzo dell’apparecchio. Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte. Un utilizzo inadeguato può però provocare danni a persone e cose.

31.1 Utilizzo conforme alle disposizioni

Questo apparecchio è previsto solo per l’uso domestico in locali chiusi al raffreddamento di bevande. Un altro utilizzo o un utilizzo che vada oltre a ciò è da considerarsi inadeguato. Avviso Pericolo per un utilizzo non conforme alle disposizioni! Dall’apparecchio possono derivare pericoli, nel caso di un utilizzo non conforme alle disposizioni e/o nel caso di un utilizzo differente. ► Utilizzare l’apparecchio esclusivamente in conformità alle disposizioni. ► Rispettare le procedure descritte in queste istruzioni d’uso. Pretese di qualsiasi genere, per danni dovuti ad un utilizzo non conforme alle disposizioni, sono escluse. L'utilizzo avviene a rischio esclusivo dell'operatore.

31.2 Indicazioni generali di sicurezza

Indicazione Osservi le seguenti indicazioni di sicurezza per un utilizzo sicuro dell'apparecchio: ► Controlli prima dell'utilizzo, che l’apparecchio non presenti danni esterni. Non metta in funzione un apparecchio danneggiato. ► Nel caso il cavo elettrico o la spina sono stati danneggiati, questi vanno sostituiti solo dal fabbricante oppure dal suo incaricato al Servizio, per evitare pericoli. ► Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni, se sono sorvegliati o istruiti sull'uso sicuro dell’apparecchio e hanno compreso i rischi che ne derivano. Non fare giocare i bambini con l'apparecchio. ► La pulizia e la manutenzione utente non devono essere eseguite da bambini, eccetto questi hanno l'età di 8 anni o maggiore e che vengano sorvegliati.53 Indicazione ► Tenere lontano dai bambini di età inferiore a 8 anni l’apparecchio e il suo cavo di alimentazione. ► L’apparecchio può essere utilizzato da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e/o conoscenza se sono sorvegliate o istruite sull'uso sicuro dell'apparecchiatura e hanno compreso i rischi che ne derivano. ► Non conservare alcun genere alimentare nell'apparecchio, in quanto la temperatura interna non è sufficiente a mantenere freschi i generi alimentari. ► Riparazioni dovranno essere eseguiti soltanto da personale specializzato e qualificato, addestrato dal produttore. Con riparazioni inadeguate possono verificarsi pericoli per l’utilizzatore. ► Una riparazione dell’apparecchio durante il periodo di garanzia dovrà essere effettuata soltanto da un servizio Clienti autorizzato dal produttore, altrimenti decade ogni diritto di garanzia per danni che ne conseguono. ► Componenti difettosi dovranno essere sostituiti soltanto da pezzi di ricambio originali. Solo con questi pezzi vi è la garanzia, che i requisiti di sicurezza siano soddisfatti.

31.3 Fonti di pericolo

31.3.1 Pericolo d’incendio e d’esplosione

Avviso In caso di utilizzo inadeguato dell’apparecchio, sussiste pericolo d’esplosione mediante la formazione di sovrappressione. Di seguito osservi le indicazioni di sicurezza per evitare il pericolo d’esplosione: ► Non utilizzi mai l’apparecchio per conservare o asciugare materiali infiammabili.54 Avviso ► Elimini chiusure con fil di ferro torto da sacchetti di carta o di plastica, affinché non possa crearsi sovrappressione. ► Non pulire apparecchio e accessori con un liquido facilmente infiammabile. I gas emessi possono rappresentare un pericolo d’incendio oppure esplodere. ► Non conservare né utilizzare benzina o altri gas infiammabili vicino all’apparecchio. I gas emessi possono rappresentare un pericolo d’incendio oppure esplodere. ► Non danneggiare il circuito di raffreddamento.

31.3.2 Pericolo dovuto a corrente elettrica

PERICOLO Pericolo di vita dovuto a corrente elettrica! In caso di contatto con cavi o componenti sotto tensione, sussiste pericolo di vita. Di seguito osservi le indicazioni di sicurezza per evitare il pericolo dovuto alla corrente elettrica: ► Prima di cambiare la lampadina dell’illuminazione interna, si deve disattivare l’apparecchio e staccare la spina dalla presa nella parete. ► Non mettere in funzione l'apparecchio quando il cavo elettrico o la spina sono danneggiati, se non funziona correttamente oppure è stato fatto cadere o è danneggiato. Nel caso il cavo elettrico o la spina sono stati danneggiati, questi vanno sostituiti solo dal fabbricante oppure dal suo incaricato al Servizio, per evitare pericoli. ► Non aprire in nessun caso la scatola dell’apparecchio. Se si toccano connessioni sotto tensione e se viene modificata la struttura elettrica e meccanica, sussiste il pericolo di scossa elettrica. Inoltre possono verificarsi malfunzionamenti dell’apparecchio.55 32 Messa in funzione In questo capitolo riceverà indicazioni importanti sulla messa in funzione dell’apparecchio. Osservi le indicazioni per evitare pericoli e danni.

32.1 Indicazioni di sicurezza

Avviso Con la messa in funzione dell’apparecchio possono verificarsi lesioni a persone e danni alle cose! Di seguito osservi le indicazioni di sicurezza per evitare i pericoli: ► Materiali d’imballaggio non dovranno essere utilizzati come giocattoli. Sussiste il pericolo di soffocamento.

32.2 Insieme della fornitura ed ispezione trasporto

Il WineCase Red 12 viene fornito standard con le seguenti componenti: WineCase Red 12 4 ripiani di appoggio Istruzioni per l’uso Indicazione ► Controlli che la fornitura sia completa e non presenti danni visibili. ► Segnali immediatamente al spedizioniere, all’assicurazione e al fornitore una fornitura incompleta o danni dovuti ad un imballaggio insufficiente o al trasporto.

Per il disimballaggio dell’apparecchio, proceda come segue: Estragga l’apparecchio dal cartone e tolga il materiale d'imballaggio. Pulire l’interno con acqua tiepida e un panno morbido. Collegare l’apparecchio alla rete elettrica e accenderlo, solo poi mettere delle bevande nell’apparecchio. Indicazione ► Tolga la pellicola protettiva blu solo poco prima che l'apparecchio venga posizionato nel luogo di posizionamento, per evitare graffi e sporco.

32.4 Smaltimento dell’involucro

L’involucro protegge l’apparecchio da danni dovuti al trasporto. I materiali per l'imballaggio sono stati selezionati in considerazione dell'ambiente e della tecnica di smaltimento e sono quindi riciclabili. Ricondurre l’imballaggio nel circuito materiali permette di risparmiare sulle materie prime e riduce la produzione di rifiuti. Smaltisca i materiali per l'imballaggio, che non sono più necessari, nei punti di raccolta presso le “aree ecologiche” per il sistema di riciclo.56 Indicazione ► Conservi, se possibile, l'imballaggio originale durante il periodo di garanzia, per poter reimballare adeguatamente l’apparecchio, in caso di necessità.

32.5.1 Requisiti del luogo di posizionamento

Per un funzionamento sicuro privo di errori dell’apparecchio, il punto di posizionamento dovrà soddisfare i seguenti presupposti: Installare l’apparecchio su un pavimento piano e orizzontale, che sia sufficientemente portante anche quando l’apparecchio è pieno. Non installare l’apparecchio in un luogo con luce diretta del sole o vicino a fonti di calore (fornello, calorifero, apparecchi per riscaldamento, ecc.). La luce diretta del sole può alterare la superficie in materiale acrilico; e le fonti di calore possono influenzare negativamente il consumo energetico. Le temperature ambiente inferiori a 16 °C e superiori a 32 °C possono causare anch’esse limitazioni funzionali. L’apparecchio è costruito per uso interno. Non posizioni l’apparecchio in un ambiente caldo, bagnato o molto umido o nelle vicinanze di materiale infiammabile. L’apparecchio necessita una sufficiente aerazione per un funzionamento corretto. Lasci 8 cm di spazio libero. Non copra alcuna apertura sull'apparecchio e non le blocchi. Non elimini i piedini dell’apparecchio. La presa dovrà essere facilmente accessibile, in modo tale che il cavo elettrico possa essere facilmente estratto, in casi d'emergenza. Il montaggio di questo apparecchio in luoghi di posizionamento non stazionari dovrà essere effettuato esclusivamente da aziende/persone specializzate, se i presupposti per un utilizzo conforme alla sicurezza dell'apparecchio sono dati. Verso avanzare energia assicurarsi che la guarnizione della porta sia in posizione dritta e chiuda perfettamente.

32.5.2 Maniglia di apertura

La maniglia di apertura della porta è incassato nella parte superiore della porta.

32.5.3 Ripiani di legno

Ogni ripiano di legno può essere estratto, per riporvi la bottiglie più grandi. ► Fare attenzione a distribuire in modo uniforme le bottiglie all’interno.57

32.5.4 Estrarre il ripiano di legno

Per estrarre un ripiano di legno, togliere dapprima le bottiglie. Poi sollevare delicatamente il ripiano ed estrarlo. Indicazione ► Assicurarsi, accuratamente, che i ripiani di legno si trovino correttamente sui binari, prima di appoggiarvi le bottiglie.

32.6 Connessione elettrica

Per un funzionamento sicuro e privo di errori dell’apparecchio, bisognerà considerare le seguenti indicazioni durante la connessione elettrica. Prima di connettere l’apparecchio, confronti i dati di connessione (tensione e frequenza) sulla targhetta di omologazione con quelli della rete elettrica. Questi dati dovranno corrispondere, affinché non si verifichino danni sull’apparecchio. In caso di dubbi, chieda il suo tecnico elettricista specializzato. La spina dovrà essere assicurata mediante un interruttore di protezione 16A. La connessione dell’apparecchio alla rete elettrica dovrà avvenire al con una prolunga lunga al massimo 3 metri, srotolata con una sezione di 1,5 mm2. L’utilizzo di prese multiple o di ciabatte è vietato a causa del pericolo d’incendio collegato all’uso di queste. Ci si assicuri che il cavo elettrico non sia danneggiato e che non venga posato sotto un forno o sopra superfici calde o dai bordi taglienti. Disporre il cavo della corrente in modo da non inciamparvi. L’apparecchio non è costruito per essere utilizzato con un convertitore corrente continua/alternata. La sicurezza elettrica dell’apparecchio viene garantita solo se ci si connette ad un conduttore di terra installato in conformità alle disposizioni. Il funzionamento con una presa senza conduttore di terra è vietato. In caso di dubbio, faccia controllare l’installazione di casa mediante un tecnico elettricista specializzato. Il produttore non può essere considerato responsabile per danni, provocati da una conduttura di terra mancante o interrotta. 33 Costruzione e funzione In questo capitolo riceverà indicazioni importanti sulla costruzione e sulla funzione dell’apparecchio.58

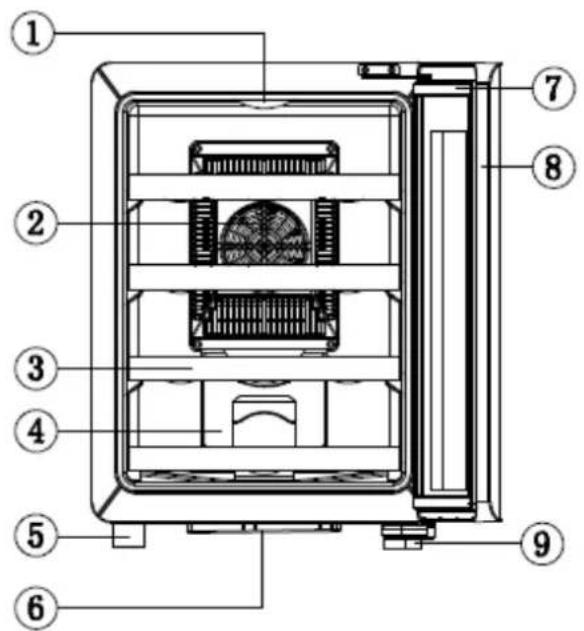

33.1 Panoramica complessiva

(1) luce (2) coperchio del ventilatore (3) ripiani di appoggio (4) serbatoio della condensa (5) piedi (6) serbatoio della condensa inferiore (7) guarnizione magnetica porta (8) porta telaio (9) sotto copertura e piede (10) maniglia della porta (11) display della temperatura (12) interruttore luce 34 Utilizzo e funzionamento In questo capitolo riceverà indicazioni importanti sull’utilizzo dell’apparecchio. Osservi le indicazioni per evitare pericoli e danni.

34.1 Comandi e display

Indicazione ► I tasti “ ” e “ ” consente di regolare la temperatura tra 10 e 18° C . Premendo i tasti “” C°/F° “” si può cambiare tra l’indicazione della temperatura in °C e °F. La temperatura può essere impostata a piacimento premendo i relativi tasti. Sul pannello ci sono pulsanti “ ” e “ ” per regolare la temperatura fino a 1°C tra 10-18°C. È possibile accendere la luce interna premendo il pulsante “Light”

La temperatura nell'apparecchio è in funzione della temperatura ambiente, della quantità di bottiglie nonché della temperatura scelta. Si prega di notare che il vostro apparecchio serve solo per raffreddare le bevande. La temperatura massima raggiungibile nel vano interno non deve essere significativamente SUPERIORE alla temperatura ambiente sul luogo di installazione.59 Avviso ► L'apparecchio può raffreddare in modo efficiente solo se pulite regolarmente il coperchio del ventilatore. L'apparecchio potrebbe surriscaldarsi, se il coperchio del ventilatore è sporco. A seconda del grado di sporcizia, pulire il coperchio del ventilatore, ma almeno una volta al mese.

34.2 Targhetta di omologazione

La targhetta di omologazione con i dati di connessione e di potenza, si trova sul lato posteriore dell'apparecchio. 35 Pulizia e cura In questo capitolo riceverà indicazioni importanti sulla pulizia e la cura dell’apparecchio. Osservi le indicazioni per evitare danni dovuti ad una erronea pulizia dell’apparecchio e per assicurare un funzionamento senza inconvenienti.

35.1 Indicazioni di sicurezza

Attenzione Osservi le seguenti indicazioni di sicurezza, prima di procedere con la pulizia dell’apparecchio: ► Non utilizzi detersivi aggressivi o abrasivi e non utilizzi solventi. ► Non utilizzi oggetti duri per grattare via i residui incrostati.

Interno Pulire il vano interno con acqua tiepida e un detergente delicato, nonché con un panno morbido. Consiglio per neutralizzare gli odori: Pulire il vano interno con acqua tiepida e un poco di lievito in polvere (2 cucchiaini dentro un ¼ litro di acqua), nonché con un panno morbido. Asciugare poi accuratamente l’apparecchio con un panno morbido. Se all’interno si forma dell’acqua di condensa, rimuoverla con un panno morbido per impedire così una fuoriuscita dell’acqua di condensa e un danneggiamento dell’apparecchio. Guarnizione della porta Assicurarsi soprattutto che la guarnizione della porta sia pulita, in modo che l’apparecchio possa lavorare perfettamente. Parte esterna La superficie esterna dell’apparecchio può essere pulita con un detergente delicato e acqua calda.60 Asciugare poi accuratamente l’apparecchio con un panno morbido. Ventilatore/Coperchio del Ventilatore La polvere o qualcos’altro possono bloccare Ventilatore/Coperchio del Ventilatore e compromettere l’efficienza di raffreddamento dell’apparecchio. Liberare, aspirando, Ventilatore/Coperchio del Ventilatore nel caso sia necessario.

35.2.1 Muovere l’apparecchio

Quando volete installare l’apparecchio in un altro luogo: Spegnere l’apparecchio e togliere la spina dalla presa della parete. Svuotare il contenuto. Fissare tutte le parti interne con del nastro adesivo, per cautela. Fissare la porta con del nastro adesivo. Assicurarsi che l’apparecchio sia in posizione dritta durante il trasporto. 36 Eliminazione malfunzionamenti In questo capitolo riceverà indicazioni importanti sulla localizzazione di malfunzionamenti e sulla loro eliminazione. Osservi le indicazioni per evitare pericoli e danni.

36.1 Indicazioni di sicurezza

Attenzione ► Riparazioni su apparecchi elettrici dovranno essere eseguiti soltanto da personale specializzato, addestrato dal produttore. ► Con riparazioni inadeguate possono verificarsi gravi pericoli per l’utilizzatore e danni sull’apparecchio.

36.2 Cause malfunzionamenti e risoluzione

La seguente tabella aiuta a localizzare e a risolvere malfunzionamenti più lievi. Malfunzionamento Possibile causa L’apparecchio non è abbastanza freddo. Controllare le impostazioni di regolazione della temperatura. L’ambiente esterno potrebbe richiedere una regolazione più alta. Lo sportello viene aperto troppo spesso. Lo sportello non si chiude completamente. La guarnizione dello sportello non sigilla in maniera appropriata. L’apparecchio non è a sufficiente distanza. Le coperchio del ventilatore è sporco. Pulire la coperchio del ventilatore. La luce non funziona. Verificare con il centro assistenza. Vibrazioni. Controllare che l’apparecchio sia in posizione piana.61 L’apparecchio sembra emettere troppo rumore L’apparecchio non è in posizione piana. Controllare la ventola. Pezzi allentati, Apparecchio tocca la parete Lo sportello non chiude in modo appropriato. L’apparecchio non è in posizione piana. Gli sportelli erano al contrario e non potevano essere installati in modo appropriato. La guarnizione è rovinata. I ripiani sono fuori posizione. Non compariva il LED. L’interruttore dei comandi principali non funziona. Problemi con la scheda del circuito stampato C’è qualche problema con la spina. Errore nella visualizzazione del LED -

Verificare con il centro assistenza. Pulsanti non funzionali. Il panello di regolazione della temperatura è danneggiato. Brina sulla superficie del apparecchio Soprattutto quando l’apparecchio si trova in un ambiente umido, si forma brina sulla parte anteriore in vetro. Risulta dall’umidità dell’aria, che entra in contatto con l’apparecchio. Rimuovere la brina con un panno morbido. Acqua di condensazione nel l’apparecchio La porta è stata aperta per molto tempo o ripetutamente, in un ambiente umido. Lasciare la porta chiusa il più a lungo possibile. Indicazione ► Se non riesce a risolvere il problema con i passi sopra descritti, la preghiamo di rivolgersi al servizio Clienti. 37 Smaltimento dell’apparecchio obsoleto Apparecchi elettrici ed elettronici obsoleti contengono spesso ancora materiali preziosi. Essi contengono però anche sostanze nocive, che erano necessarie per il loro funzionamento e la loro sicurezza. Questi possono nuocere alla salute umana o all’ambiente se vengono gettati tra i rifiuti non riciclabili o in caso di un trattamento errato. Per questo eviti assolutamente di gettare il suo apparecchio obsoleto nella spazzatura non riciclabile. Indicazione ► Si serva dell'area ecologica realizzata nel suo comune di residenza, per la consegna ed il riciclo di apparecchi elettrici o elettronici obsoleti. Si informi eventualmente presso il Suo comune, il Suo servizio di nettezza urbana o presso il suo rivenditore.62 Indicazione ► Si assicuri, che il suo apparecchio obsoleto venga stoccato a prova di bambini, fino al momento della sua rimozione: rimuovere lo sportello, lasciare gli scaffali al proprio posto in modo tale che i bambini non possano salirci dentro. 38 Garanzia A partire dalla data di vendita assumiamo per questo prodotto una garanzia di 24 mesi per difetti, riconducibili ad errori di fabbricazione o nelle materie prime. Ciò non ha alcuna influenza sulle sue pretese di garanzia di legge in conformità al §439 e seguenti del BGB-E. Non contenute nella garanzia sono i danni, che si sono verificati a causa di un trattamento o un impiego inadeguato, così come i danni, che compromettono solo lievemente il funzionamento o il valore dell’apparecchio. Inoltre si escludono dalle pretese di garanzia pezzi d'usura, danni dovuti al trasporto, fin tanto questi non siano imputabili alla nostra responsabilità, così come danni, che sono riconducibili a riparazioni non eseguiti da noi. Questo apparecchio è stato realizzato per un utilizzo in ambito privato (impiego domestico) ed è stato realizzato con una potenza adeguata. Un eventuale utilizzo di tipo commerciale è assoggettabile alla garanzia, solo fintanto il suo utilizzo possa essere confrontato con quello in ambito privato. Non è previsto per un uso che vada oltre questo tipo di utilizzo commerciale. In caso di reclami giustificati, saremo liberi di scegliere se riparare l’apparecchio o se è il caso di sostituirlo con uno privo di malfunzionamenti. Malfunzionamenti aperti dovranno essere comunicati entro 14 giorni dalla fornitura. Altre pretese sono escluse. Per far valere una pretesa di garanzia, La preghiamo di mettersi in contatto con noi, prima di reinviarci l’apparecchio (sempre con scontrino d’acquisto!). 39 Dati tecnici Nome WineCase Red 12 Nr. articolo

Potenza 70 W Consumo energetico con 17 °C impostate 121 kWh/a Tensione 220-240 V, 50 Hz Dimensioni esterne (L/H/P): 340 x 480 x 500 mm Capacità utile in litri e/o Spazio di stoccaggio p.e. per una certa quantità di bottiglie di vino standard 33 litri 12 bottiglie Peso 11,4 kg63 Manual del usuario WineCase Red 12 Ref. 61364 40 Manual del usuario
