| Tipo di prodotto | Piano di cottura a gas da incasso |
| Marca | Bertazzoni |
| Modello | P755CMODGNE |
| Larghezza | 75,5 cm |
| Profondità | 52,5 cm |
| Altezza | 48 cm |
| Numero di bruciatori | 5 bruciatori a gas |
| Tipi di bruciatori | Ausiliario, semi-rapido, rapido, corona, Dual (se presente) |
| Potenza massima del bruciatore Dual | 5,0 kW (gas naturale G20) |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz |
| Cavo di alimentazione | H05VV-F 3 x 0,75 mm² |
| Tipi di gas compatibili | Gas naturale G20/G25, GPL G30/G31 |
| Pressione del gas nominale | 20 mbar (G20), 25 mbar (G25), 30 mbar (G30), 37 mbar (G31) |
| Sicurezza | Termocoppia su ogni bruciatore (dispositivo antistrappo) |
| Accensione | Accensione elettrica integrata (pulsante) |
| Accensione manuale | Possibile in caso di mancanza di corrente |
| Materiale della superficie | Vedi manuale (acciaio inox o vetro a seconda della versione) |
| Pulizia | Pulire con acqua tiepida e sapone, evitare abrasivi |
| Accessori forniti | Adattatore wok, riduzione per caffettiera (a seconda del modello) |
| Uso previsto | Domestico, cottura di alimenti |
| Ambiente | Non utilizzare come riscaldamento d'ambiente |
Domande frequenti - P755CMODGNE BERTAZZONI
Domande degli utenti su P755CMODGNE BERTAZZONI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale P755CMODGNE - BERTAZZONI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. P755CMODGNE del marchio BERTAZZONI.
MANUALE UTENTE P755CMODGNE BERTAZZONI
ISTRUZIONI PER L'INSTALLAZIONE, ED USO
PIANI COTTURA DA INCASSO A GAS
TIPO P93V (METAL)
TIPO P94GV (GLASS)
TARGHETTA DI IDENTIFICAZIONE 5
IMBALLIN PLASTICA 5
MANUALE TECNICO PER L'INSTALLATORE 6
INSERIMENTO DEL PIANO COTTURA 6
AVVERTENZE IMPORTANTI 6
INSTALLAZIONE SOPRA FORNO 7
INSTALLAZIONE SOPRA VANO O CASSETTI 7
FISSAGGIO PIANO COTTURA 8
VENTILAZIONE DEI LOCALI 8
UBICAZIONE ED AREAZIONE 9
ALLACCIAMENTO DELL'APPARECCHIO ALLA RETE GAS 9
PRECAUZIONI PER L'UTILIZZO DEL PRODOTTO CON GAS GPL 10
CONVESIONEGAS 11
SOSTITUZIONE DEI COMPONENTI 12

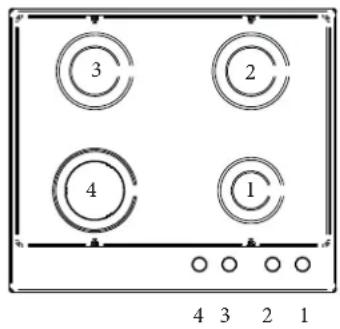

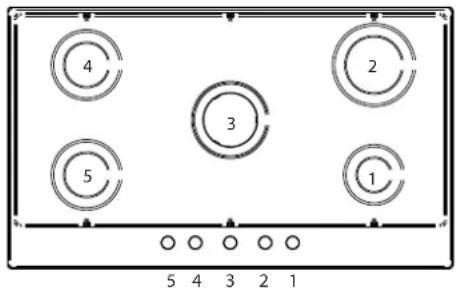

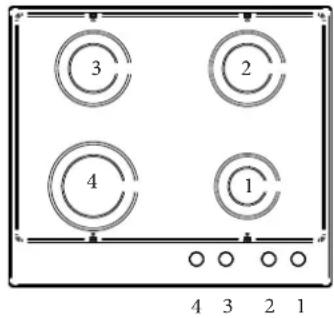

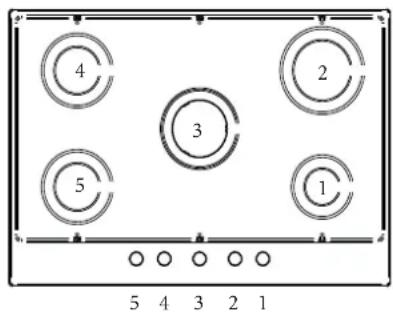

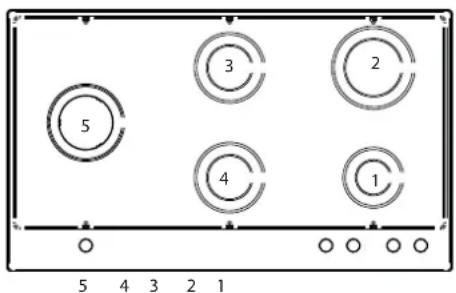

DESCRIZIONE PIANI COTTURA 13
USO 14

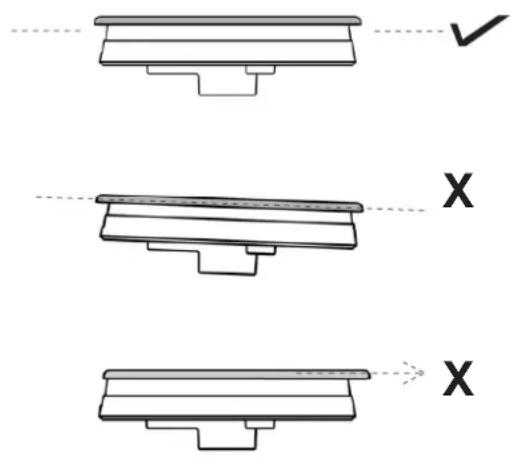

BRUCIATORIE GRIGLIE 14
UTILIZZO BRUCIATORI 14
SISTEMA DI SICUREZZA 15

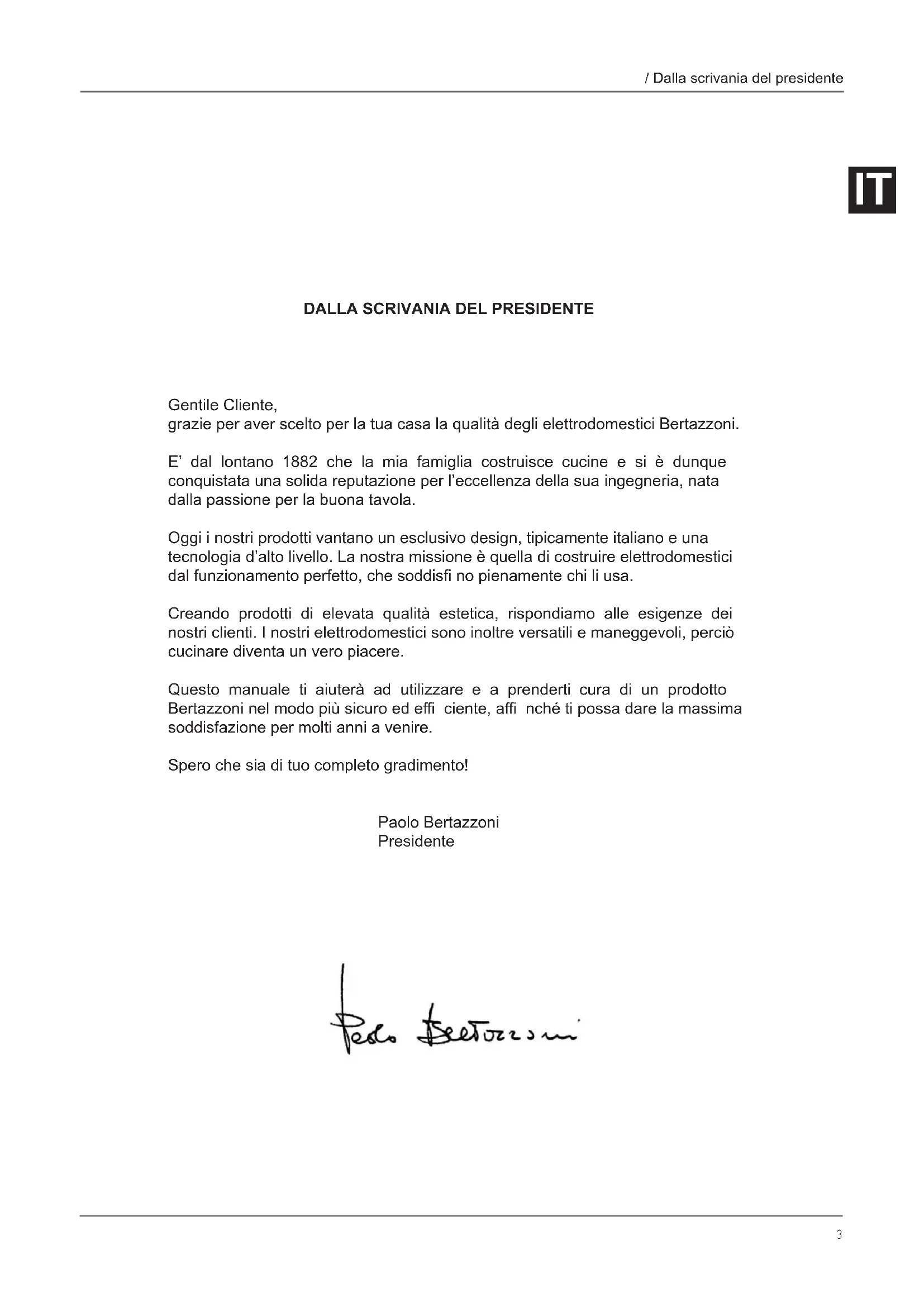

grazie per aver scelto per la tua casa la qualità degli elettrodomestici Bertazzoni.
E' dal lontano 1882 che la mia famiglia costruisce cucine e si è dunque conquistata una solida reputazione per l'eccellenza della sua ingegneria, nata alla passione per la buona davola.
Oggi i nostri prodottivantano un esclusivo design, tipicamente italiano e una technologia d'alto livello. La nostra missione è quella di costruire elettrodomestici dal funzionamento perfetto, che soddisfi no pienamente chi li usa.
Creando prodotti di elevata qualità estetica, rispondiamo alle esigenze dei nostri clienti. I nostri elettrodomestici sono inoltre versatili e maneggevoli, perché cucinare diventa un vero piacere.
Questo manuale ti aiuterà ad utilizzare e a prenderti cura di un prodotto Bertazzoni nel modo più sicuro ed efficiente, affinché ti possa dare la massima soddisfazione per molti anni a venire.
Spero che sia diwhose completely gradimento!
Paolo Bertazzoni
Presidente
fes
AVVERTENZE
LEGGERE IL LIBRETTO D'ISTRUZIONI PRIMA DI INSTALLARE ED UTILIZZARE L'APPARECCHIO.
Queste istruzioni sono validesolamente per i paesi di destinazione i cui simboli di identificazionefigurano sull'etichetta identificativedell'apparecchio.
Il costruttore non può essere considerato responsabile per eventuali danni a cose od a persona, derivanti da una installazione non corretta o da una sbagliata utilizzazione dell'apparecchio. Il costruttore non è responsabile delle eventuali inesattezza, dovute ad errori di stampa o di trascrizione, containe nel presente libretto.
L'estetica delle figure riportate è puramenteindicativa.
Il costruttore si riserva di effettuare modifiche ai propri prodotti quando ritenuto necessario ed utile, alla venire meno alle essenziali caratteristiche di sicurezza e di funzionalità.
QUESTOAPPARECCHIO E'STATO CONCEPITO PER UN USO DI TIPO NON PROFESSIONALE ALL'INTERNO DI ABITAZIONI.
Questo manuale d'uso costituisce parte integrante dell'apparecchio e deve essere conservato integro e a portata di mano dell'utente per tutto il ciclo di vita dell'apparecchio.
Prima di utilizzato l'apparecchio leggere il manuale.
RESPONSABILITA' DEL PRODUTTORE
Il costruttore declina agli responsabilità per danni subiti da persone e cose causati da:
- uso dell'apparecchio diverso da quello previsto;
- inosservanza delle prescrizioni del manuale d'uso;
- manomissioneanche di una singola parte dell'apparecchio;
- utilizzato di ricambi non originali
- Questo appearecchio è destinato alla cottura di alimenti in ambiente domestico. Ogni altri uso è improprio.
- L'apparecchio non è concepito per funzionare con temporizzatori esterni o con sistemi di commando a distanza.
ATTENZIONE : Inserendo la marcatura cc su questo prodotto, si dichiara, sotto la propria responsabilità, la conformità a tutte le normative europee sulla sicurezza, la salute e i requisiti ambientali stabiliti dalla legislazione di questo prodotto.
TUTELA DELL'AMBIENTE
Si prega di smaltire le confezioni nel rispetto dell'ambiente.
Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment -WEEE).
Questa direttiva defi nisce le norme per la raccolta e il riciclaggio degli appearecchi dismessi valide su tutto il territorio dell'Unione Europea.
L'imballaggio dell'apparecchio è costituito dagli elementi strettamente necessari a garantire una efficace protezione durante il trasporto. I materiali di imballaggio sono totalmente riciclabili e ridotto, quando, è il loro impatto ambientale. La invitiamo a contribuire alla salvaguardia dell'ambiente tenendocontoanche dei seguenti consigli:
- smaltire gli elementi dell'imballaggio nei corrispondenti contentitori di riciclaggio,
- prima di conseignerare il vecchio apparecchio alla piattaforma di raccolta, renderlo inutilizzabile. Presso i competenti uffici locali, informarsi sul più vicino centro di raccolta di materiali riciclabili per conferire il proprio apparecchio,
non buttare l'olio usato nel lavandino. Conservarlo in un recipiente chiuso e consegnarlo a un centro di raccolta o, se questo non fosse possibile, gettarlo nella spazzatura (in tal modo, verrà smaltito in una discarica controllata; pur non trattandi della migliorie soluzione, si evita in quello modo la contaminazione dell'acqua).
AVVERTENZE
AVVERTENZE GENERALI DI SICUREZZA
- Questo apparecchio e le sue parti accessibili divertano molto calde durante l'uso.
Non toccare gli elementi riscaldanti durante l'uso. - Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati.
- I bambini non devono giocare con l'apparecchio.
- L'uso di quello appearecchio è consentito ai bambini a partire dagli 8 anni di età e alle persone con ridotte capacità fi siche, sensoriali o mentali oppure con mancata esperienza e conoscenza, supervisionati o struiti da persone adulte e responsabili per la loro sicurezza.
- Durante l'uso non appoggiare sull'apparecchio oggetti metallici, perché potrebbero divertare incandescenti.
- Spagnere l'apparecchio dopo l'uso.
Non tentare mai di spegnere una fi amma/in-cendio con acqua: spegnere l'apparecchio e coprirrela fi amma con un coperchio o con una coperta ignifuga. - Le operazioni di pulizia e manutenzione non devono essere effettuate dai bambini sulla sorveglianza.
- Assicurarsi che le superfici si siano raff reddate prima di procedere con la pulizia dell'apparecchio.
- Far eseguire l'installazione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti. Non tentare mai di riparare l'apparecchio da soli oswana l'intervento di un technician qualifi cato.
Non modifi care l'apparecchio.
Non inserire oggetti nelle feritoie. - Non ostruire le aperture, le fessure di ventilazione e di smaltimento del calore.
- Se il cavo di alimentazione elettrica è danneggiato, contattare subito il servizio di assistenza tecnica che provvedera a sostituire il cavo.
- Sulle parti in vetro non utilizzato detergenti abrasivi o corrosivi (es. prodotti in polvere, smacchiatori e spugnette metalliche).
Non sedersi sull'apparecchio. - Non utilizzato getti di vapore per pulire l'apparecchio.
Non lasciare oggetti sulle superfi ci di cottura.
Non usare in nessun caso l'apparecchio per riscaldare I'ambiente. - In caso di rottura incrinatura e crepe del piano in vetro, spegnere immediatamente tutti i brucatori, scollegare il piano alla rete gas ed elettrica. Rivolgersi al servizio assistenza.
Gli sbalzi termici possono provocare la rottura del vetro, durante l'uso non versare liquidi freddi sul piano cottura.
- I recipineti danneggiati, di dimensioni inadeguate, che eccedano i bordi del piano cottura o siano mal posizionati, possono causare gravi lesioni.
- L'uso del piano cottura a gas genera calore, umidità e prodotti di combustione, ventilare bene l'ambiente durante il funzionamento.
AVVERTENZE PER L'UTILIZZO
- Impiegare contentitori a fondo piatto
- Posizione are le pentole prima di accendere i fuochi.
Non allontanarsi durante la cottura di cibi con olio e grasso, fácilmente infi ammabili. - Non utilizzato spray in prossimità dell'apparecchio quando è in funzione
- Regolare la fi amma in modo che non debordi dall'ingombro della pentola danneggando le maniglie.
- Non appoggiare le pentole direttamente sui brucciatori.
- Assicurarsi che la pentola sia concentrata rispetto al bruciatore.
TARGHETTA DI IDENTIFAIZIONE
La targhetta di identifi cazione riporta i dati tecnici, il numero di matricola e la marcatura. La targhetta di identifi cazione si trova sul carter inferiore e non deve mai essere rimossa (una copia della stessa è riportata nel manuale).
IMBALLI IN PLASTICA
Pericolo di soff ocamento
- Non lasciare incustodito l'imballaggio o parte diesso.
Non permettere che bambini giochino con i sacchetti di plastica dell'imballaggio.
MANUALE TECHNICO PER L'INSTALLATORE
L'installazione, tutte le regolazioni, le trasformazioni e le manutenzioni elencate in questa parte devono essere eseguite esclusivamente da personale quali cato (come da normativa vigente). Un errata installazione può causare danni a personne, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsable. I dispositivi di sicurezza o di regolazione automatica degli appearecchi durante la vita dell'impianto potranno essere modifi cati solamente dal costruttore o dal fornitore debitamente autorizzato.
Procedere all'installazione solo dopo aver indossato i dispositivi individuali di protezione
INSERIMENTO DEL PIANO DI COTTURA
Dopo aver molto le varie parti mobili dai loro imballi interni ed esterni, assicurarsi che il piano sia integro. Non utilizzato l'apparecchio in caso di dubbio e contattare il centro assistenza.
Considerando le dimensioni critiche dell'apparecchio (vedi tabelle), praticare un'apertura nel piano del mobile (vedi fi gura) seguito le misure riportate nella tabella

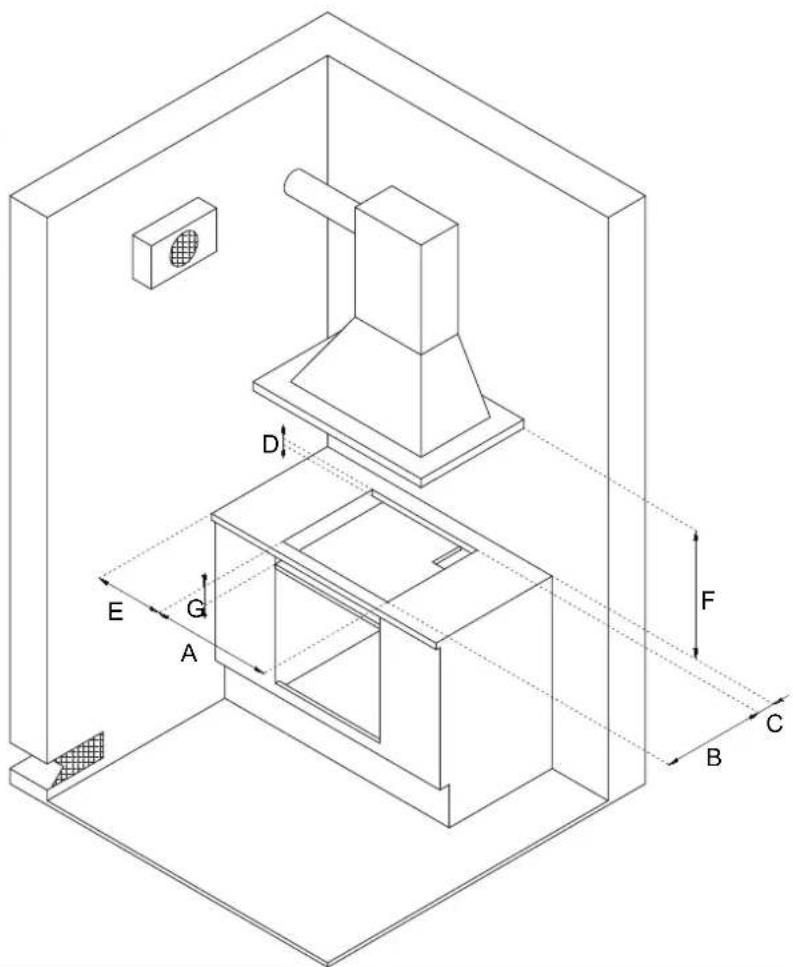

AVVERTENZE IMPORTANTI
Il piano cottura può essere installato inserito tra mobili da cucina o tra un mobile e la parete in muratura. La parete posteriore e le superfi ci circostanti devono resistere ad una temperature di 90^ . Per evitare lo scollamento del laminato plastico che ricopre il mobile, il collante che li unisce deve resistere a temperature non inferiori a 150^ .
L'installazione dell'apparecchio deve essere effettuata conformmente a quanto prescritto alla normativa vigente.
Questo dispositivo non è collegato a dispositivi di evacuatione dei prodotti della combustione. Esso deve pertanto essere collegato conformmente alle regole d'installazione sopra menzionate. Particolare attenzione si deve dare alle prescrizioni in materia di aerazione e di ventilazione dei locali.
Il top del mobile deve poter sostortare una temperature massima di 90^ (120°C per la versione da 75cm)
| A (cm) | B (cm) H (cm) L (cm) | ||
| Piano da 60cm | 56 48 60,5 | 52,5 | |
| Piano da 75cm | 56 48 75,5 | 52,5 | |
| Piano da 90cm | 55 48 89,5 | 52,5 |
MANUALE TECHNICO PER L'INSTALLATORE
INSTALLAZIONE SOPRA FORNO INCASSO
La distanza tra il piano cottura e i mobili da cucina o gli appearecchi da incasso delve essere tale da garantire una suffi ciente ventilazione ed un suffi ciente scarico dell'aria.
Se installato sopra un forno è necessario lasciare uno spazio tra il fondo del piano cottura e la parte superiore del prodotto installato fatto e garantire la ventilazione di tutto il vano (come da fi gura).
Il forno deve essere dotato di dispositivo di raff reddamento. Il costruttore declina agli responsabilità nel caso in cui venga installato un forno di un'altramarca.

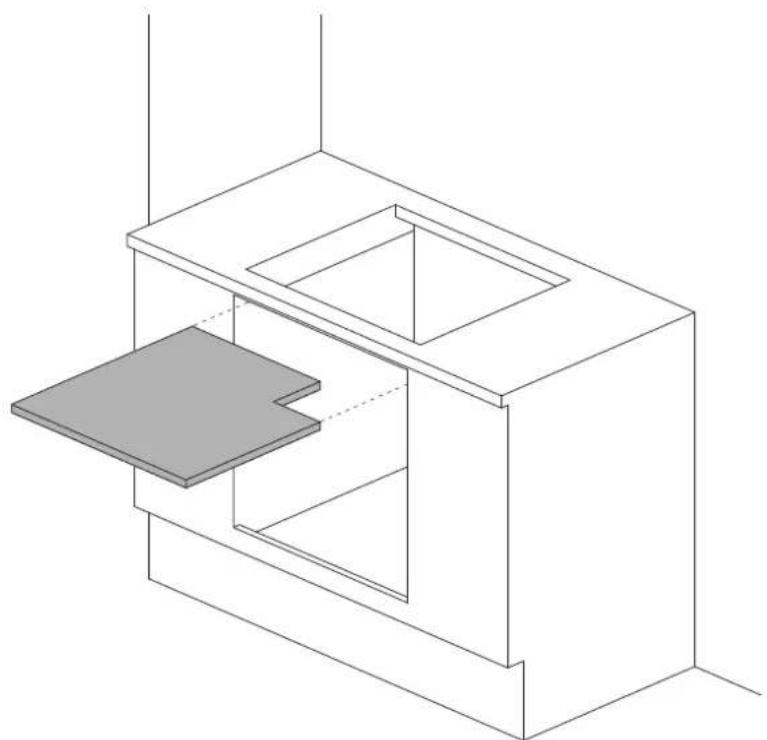

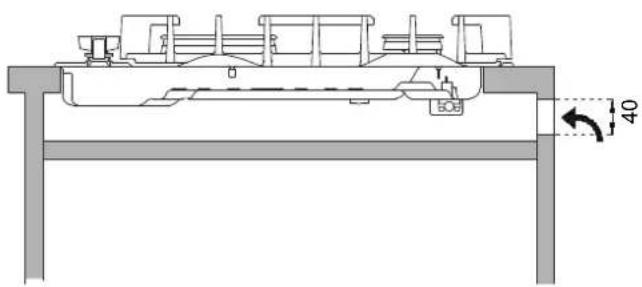

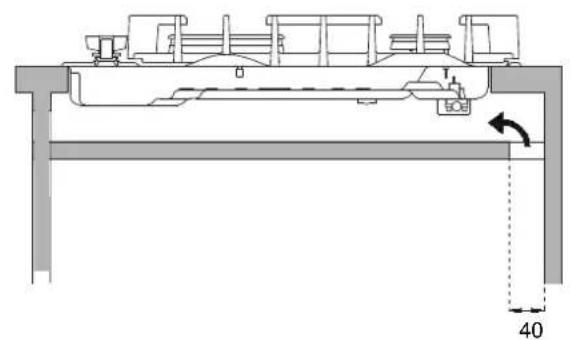

INSTALLAZIONE SOPRA VANO O CASSETTI
La distanza tra il piano cottura e i mobili da cucina deve essere tale da garantire una suffi ciente ventilazione ed un suffi ciente scarico dell'aria. Qualora si trovino altri mobili (pareti laterali, cassetti, ecc.), lavastoviglie o frigoriferi, sotto il piano cottura, deve essere installato un doppio fondo di legno ad una distanza minima di 20mm dal lato inferiore del piano cottura, per evitare contatti accidentali. Il doppio fondo deve poter essere rimioso solo utilizzato apposit attrezzi.

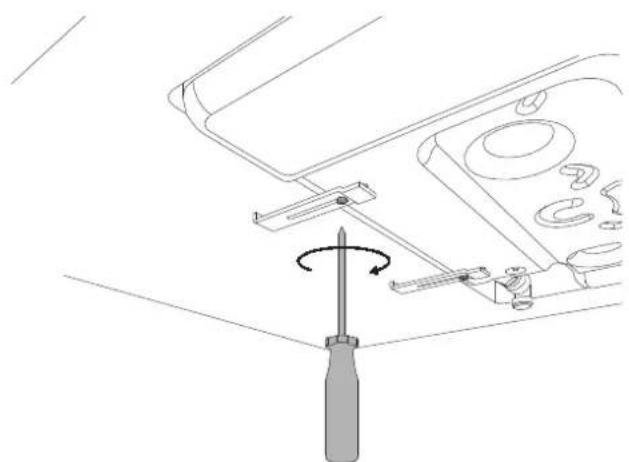

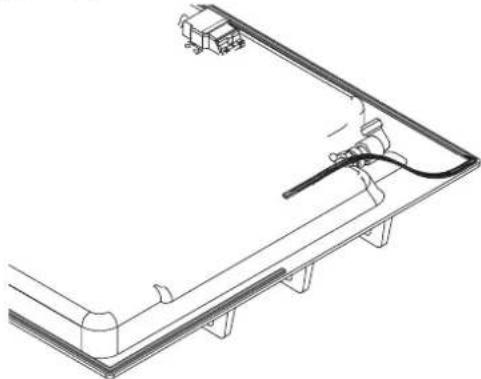

FISSAGGIO PIANO COTTURA
Onde evitare accidentali infi Itrazioni di liquido nel mobile sottostante, l'apparecchio è dotato di una speciale guarnizione.
1) Stendere la guarnizione sigillante lungo il bordo inferiore del piano incasso dopo averne pulito la superficie.
2) Introduurre il piano nell'apertura del mobile.
3) Per fi sare il piano al top, con un cacciavite montare le 4 piastrine tramite l'apposita vite nella parte inferiore del piano

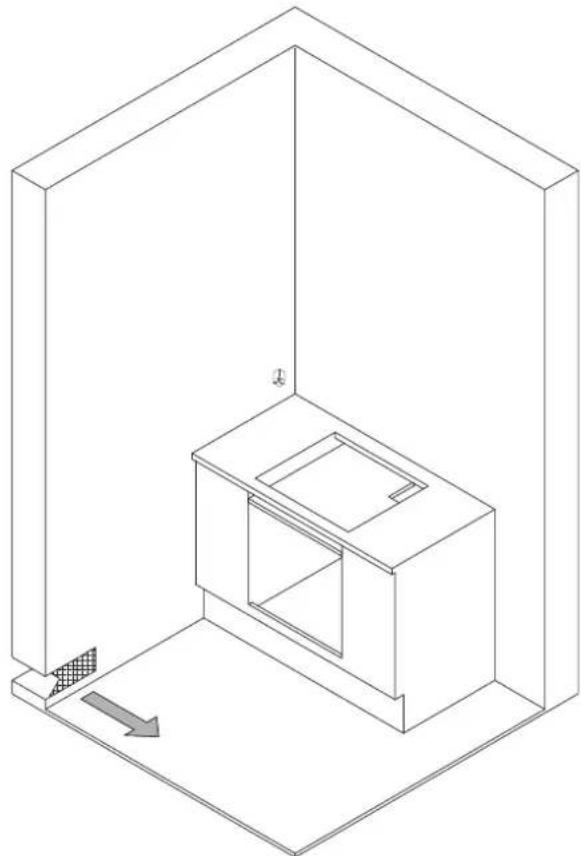

VENTILAZIONE DEI LOCALI
Per garantire un corretto funzionamento dell'apparecchio è necessario che il locale doveippo installato sua continuamente ventilato. Il volume del locale non deve essere inferiore a 25m^3 e la quantità d'aria necessaria deve essere basata sulla regolare combustione del gas e sulla ventilazione del locale. L'affl usso naturale dell'aria deve avvenireattraversoaperture permanenti praticate nelle pareti del locale da ventilare: dette aperture devono essere collegiate con l'esterno e devono ave una sezione minima di 100~cm^2
E' consentitaanche la ventilazione indiretta prelevando aria dai locali attigui a quello da ventilare rispetto tassativamente quanto prescritto dlennormative vigenti.

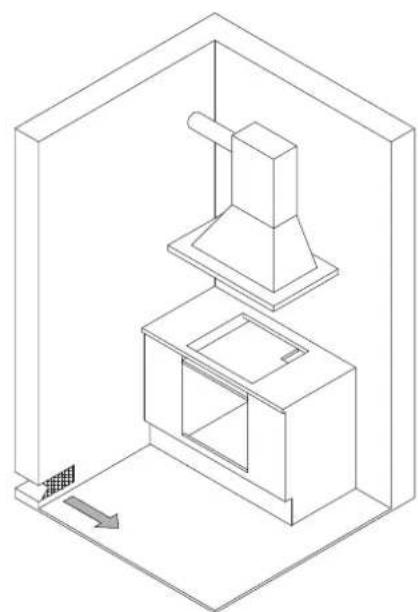

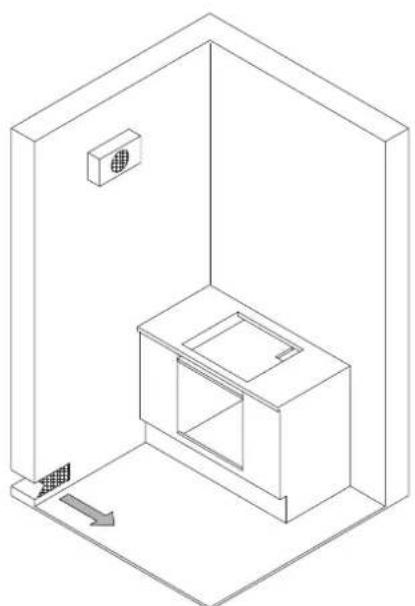

UBICAZIONE ED AERAZIONE
Gli apparecchi di cottura a gas devono sempre evacuire i prodotti della combustione per mezzo di cappe collegate a camini, a canne fumarie o direttamente all'esterno (vedi Figura A). Nel caso non si possa applicare la cappa, è consentito l'uso di un ventilatore installato su fi nestra o direttamente aff acciato sull'esterno, da mettere in funzione simultaneamente all'apparecchio (vedi Figura B), perché siano tassativamente rispetto le disposizioni riguardanti la ventilazione descrirente nelle normative vigenti.
Figura A
Figura B

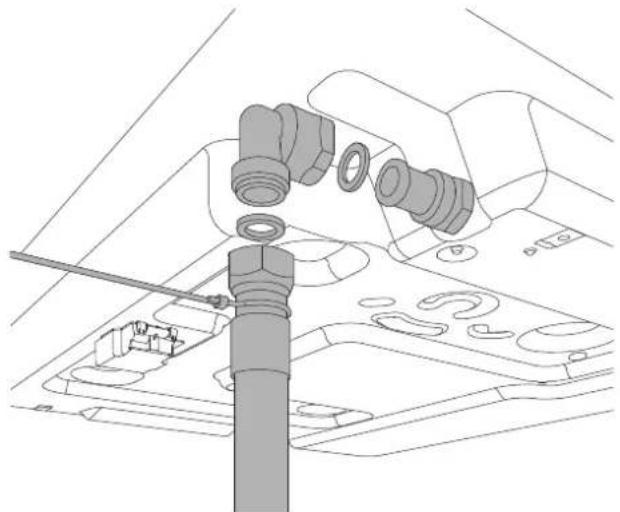

ALLACCIAMENTO DELL'APPARECCHIO ALLA RETE GAS
Prima di procedere all'allacciamento dell'apparecchio alla rete gas, accertarsi che i dati dell'etichetta di identifi casione siano compatibili coquell della rete di distribuzione del gas.
Quando il gas viene distribuito per mezzo di canalizzazione, l'apparecchio deve essere collegato all'impianto di adduzione gas con tubo metallico rigido in rame o con tubo fl essibile d'acciaio secondo le norme vigenti.
Quando il gas viene prelevato da una bombola, l'apparecchio, alimentato con un regolatore di pressione conforme alla norma vigente con tubi fl essibili di acciaio inossidabile a parete continua, Si consiglia di applicare sul tubo fl essibile lo speciale adattatore, lavoramente reperibile sul mercato, per facilitare il collegamento con il portagomma del regolatore di pressione montato sulla bombola.
Il tubo non deveattraversare vani che possono essere stipati e nondeveentrare in contatto con parti mobili tipo i cassetti.
A installmente completata controllare eventuali perdite con una soluzione saponosa, mai con una fi amma.
ATTENZIONE: Si ricorda che il raccordo di entrata gas dell'apparecchio è filettato 1/2 gas cilindrico maschio a norme UNI-ISO 228-1.
PRECAUZIONI PER L'UTILIZZO DEL PRODOTO CON GAS GPL:
I rubinetti gas montati sul piano cottura devono funzionare con gas liquido di qualità controllata, erogato alla corretta pressione nominale.
Tale pressione delve essere garantita da un apposto regolatore di pressione certificato (non fornito con il prodotto)
L'utilizzo di gas provenienti da ricariche non certificate e/o l'utilizzo improprio della bombola GPL nonché del relativo regolatore, possono invalidare la garanzia del prodotto.
In particolare sono da evitare tutte delle situazioni che possano inquinare il gas con residui ed impurità che, immessi nel circuito gas, posso nonderegliare irreparabilmente i componenti di controllo quali rubinetti e termostati
Si raccomanda quindi di:
-Utilizzare solo bombole GPL provenienti da rivenditori uffi ciali ed autorizzati delle varie case produttrici
-
Utilizzare le bombole fi no al loro svuotamento, nonza perché posizionarle inclinate o capovolte
-
Eseguire regolare pulizia del filtroippo all'ingresso del regolatore di pressione
Adattamento ai vari tipi di gas
Apparecchio di categoria II 2H3+
| Bruciatore | Tipodi gas Pressione diametrougello | Portata Nominale | Portatard Ridotta | DiametroBy-pass | ||||||
| mbar | 1/100mm | g/h | l/h | kW | kcal/h | kW | kcal/h | 1/100mm | ||
| Ausiliario | Naturale G20 | 20 | 77 | - | 95 | 1,00 | 860 | 0,3 | 258 | 27 reg |
| Butano G30 | 30 | 50 | 73 | - | 1,00 | 860 | 0,3 | 258 | 27 | |
| Propano G31 | 37 | 50 | 71 | - | 1,00 | 860 | 0,3 | 258 | 27 | |
| Semi-rapido | Naturale G20 | 20 | 101 | - | 167 | 1,75 | 1505 | 0,44 | 378 | 31 reg |
| Butano G30 | 30 | 66 | 127 | - | 1,75 | 1505 | 0,44 | 378 | 31 | |
| Propano G31 | 37 | 66 | 125 | - | 1,75 | 1505 | 0,44 | 378 | 31 | |
| Rapidò | Naturale G20 | 20 | 112 | - | 238 | 2,5 | 2150 | 0,75 | 645 | 42 reg |
| Butano G30 | 30 | 78 | 182 | - | 2,5 | 2150 | 0,75 | 645 | 42 | |
| Propano G31 | 37 | 78 | 178 | - | 2,5 | 2150 | 0,75 | 645 | 42 | |
| Corona | Naturale G20 | 20 | 145 | - | 381 | 4 | 3440 | 1,5 | 1290 | 65 reg |
| Butano G30 | 30 | 101 | 290 | - | 4 | 3440 | 1,5 | 1290 | 65 | |
| Propano G31 | 37 | 101 | 286 | - | 4 | 3440 | 1,5 | 1290 | 65 | |
| Dual Wok | Naturale G20 | 20 | ext 2x110 | - | 476 | 5,0 | 4300 | 0,48 | 413 | ext 65 reg |
| int 70 | int 34 reg | |||||||||
| Butano G30 | 30 | ext 2x69 | 334 | - | 4,6 | 4300 | 0,48 | 413 | ext 65 | |
| int 46 | int 34 | |||||||||
| Propano G31 | 37 | ext 2x69 | 328 | - | 4,6 | 3956 | 0,48 | 413 | ext 65 | |
| int 46 | int 34 | |||||||||
CONVERSIONE GAS
ATTENZIONE!
Prima di effettare qualiasi operazione di manutenzione, disinserire l'apparecchio alla rete di alimentazione gas ed elettrica.
La procedura per la conversione del gas preve de 2 steps:
sostituzione ugelli
regolazione minimi bruciatori
ATTENZIONE: Dopo aver eseguito le suddette sostituzioni, il technique dovra applicare sull'apparecchio, in sostuzione di quella esistente, l'etichetta corrispondente alla nuova regolazione gas. Questa etichetta è contentura nella busta degli ugelli di ricambio.

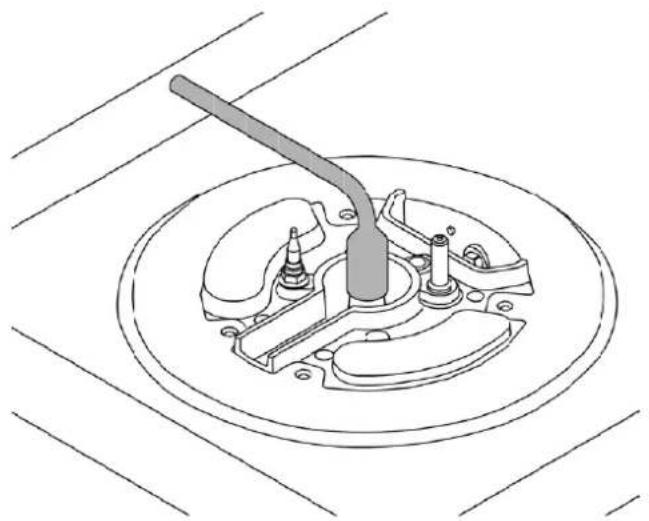

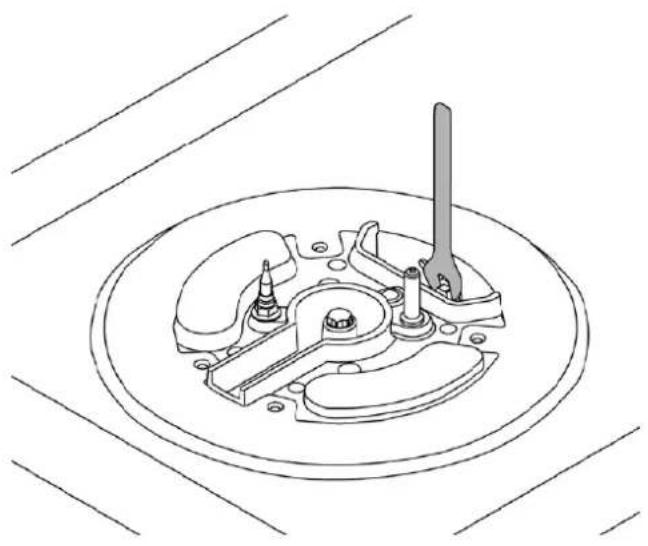

Step 1: sostituzione ugelli
Per effettuare ilchio.
peri e svitare gli ugelli mediate chiave
inglese da 7 mm.e sostuirli con quelli previsti
per il nuovo gas secondo quanto indicato nella
TABELLA (ogni ugello ha il numero significante il
diamatro stampato sul corpo).
Conservare gli ugelli rimossi per un eventuale uso futuro.

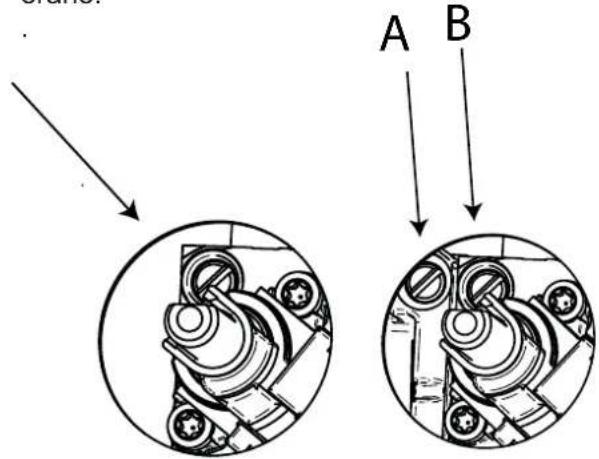

Step 2: regolazione minimi brucitori
Accendere il bruciatore eMETTERE la manopola sulla posizione di MINIMO (fi amma piccola).
2) Togliere la manopola del rubinetto fissata per rapplice pressione sull'astina dello stesso.
3) Utilizzare un piccolo cacciavite a bianco dell'astina del rubinetto del piano lavoro in corrispondenza della vite(dorata) presente nella parte inferiore del rubinetto(Figure a bianco) e girare a destra o a sinistra la vite di strozzamento fi no a che la fiamma del bruciatore sia regolata conveniently al MINIMO.
Per rubinetto Dual le viti di strozzamento sono due, la vite A per regolare la corona interna, la vire B per regolare la corona esterna
4) Assicurarsi che passando velocemente alla posizione di MASSIMO alla posizione di MINIMO la fi amma non si spenga.
ATTENZIONE: La regolazione suddetta va eseguita sostanto con bruciatori funzionanti a gas metano, quando con bruciatori funzionanti a gas liquido la vite delve essere bloccata a fondo in senso orario.
Il collegamento elettrico deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.
Prima di effettare l'allacciamento, verifi care che:
- Le caratteristiche della rete elettrica siano adatte ai dati riportati sull'etichetta di identificazione.
- La presa e l'impianto siano muniti di collegamento a terra seconde le normative vigenti.
Quando il collegamento alla rete di alimentazione è effettuatotramite presa:
Applicare al cavo di alimentazione una spina normalizzata adatta al carico indicate sull'etichetta segnaletica. Allacciare i cavetti secondo lo schema della Figura avendo cura di rispetto le sottomotate rispondenze:
lettera L (fase) = cavetto colore marrone;
lettera N (neutro) = cavetto colore blu;
simpolo" terra = cavetto colore giallo-verde;
- Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una temperatura di 90^ .
Non utilizzare per il collegamento riduzioni, adattatori o derivatori in quanto potrebbero provocare falsi contatti con seguenti pericolosi surriscaldamenti.
Quando il collegamento è effettuato direttamente alla rete elettrica:
- Interporre tra l'apparecchio e la rete un interrottatore onnipolare, dimensionato al carico dell'apparecchio.
Il cavo di terra non deve essere interrotto dall'interruttore e fi ssato all'impianto di terra. - In alternatively il collegamento elettrico cui esse sonoanche protetto con un interrettore differenziale.
ATTENZIONE : L'apparecchio è conforme alle prescrizioni del regolamento 2016/426/EU (GAR) relativaagli apparecchi a gas per uso domestico e similare 2014/35/EU (Direttiva Bassa Tensione) relative alla sicurezza elettrica e 2014/30/EU, (Direttive EMC) relative alla compatibilità elettromagnetica.
MANUTENZIONE
SOSTITUZIONE DEI COMPONENTI
Prima di effettuare qualiasi operazione di manutenzione, disinserire l'apparecchio alla rete di alimentazione gas ed elettrica.
Per la sostituzione di componenti funzionali quali brucatori, rubinetti e componenti elettrici, rivolgersi ad un centro assistenza autorizzato.
ATTENZIONE: Nel caso di sostituzione del cavo di alimentazione, l'installatore/technico dovrà utilizzato un cavo H05VV-F 3x0,75 mm2 e tenere il conduttore di terra più lungo rispetto ai conduttori di fase di circa 2 cm. Inoltre dovranno essere rispetto le avvertenze riguardanti l'allaccimento elettrico.
DESCRIZIONE PIANI COTTURA
COMANDI / ELEMENTI RISCALDANTI
1 Bruciatore ausiliario anteriore destro
2 Bruciatore semi-rapido posteriore destro
3 Bruciatore semi-rapido posteriori sinistro
4 Bruciatore rapido anteriore sisnistro
COMANDI / ELEMENTI RISCALDANTI
1 Bruciatore ausiliario anteriore destro
2 Bruciatore semi-rapido posteriore destro
3 Bruciatore semi-rapido posteriori sinistro
4 Bruciatore corona anteriore sisnistro
COMANDI / ELEMENTI RISCALDANTI
1 Bruciatore ausiliario anteriore destro
2 Bruciatore rapido posteriore destro
3 Bruciatore corona centrale
4 Bruciatore semi-rapido posteriori sisnistro
5 Bruciatore semi-rapido anteriore sisnistro
COMANDI / ELEMENTI RISCALDANTI
1 Bruciatore ausiliario anteriore destro
2 Bruciatore rapido posteriore destro
3 Bruciatore dual o corona centrale
4 Bruciatore semi-rapido posteriori sisnistro
5 Bruciatore semi-rapido anteriore sisnistro
COMANDI / ELEMENTI RISCALDANTI
1 Bruciatore ausiliario anteriore destro
2 Bruciatore rapido posteriore destro
3 Bruciatore semi-rapido posteriore centrale
4 Bruciatore semi-rapido anteriore centrale
5 Bruciatore dual o corna laterale sinistro
USO
BRUCIATORIE GRIGLIE
Gli spartifi amma e i cappellotti devono essere posizionati correttamente in modo che il piano cottura funzioi in modo adeguato.
Il posizionamento errato di spartifi amma e cappellotto cui portare al danneggiamento del bruciatore.
Le griglie devono essere posizionate nella loro sede all'interno del piano cottura.
UTILIZZO DEI BRUCIATORI
Sul pannello comandi in corrispondenza di agli manopola è indicato a quale bruciatore si riferisce.
Girare in senso antiorario la manopola corrispondente al bruciatore selezionato, portarla sulla posizione di MASSIMO in corrispondenza della fi amma grande.
Premere la manopola per far fuoriuscire il gas ed attivare l'accensione.
Ad accensione avvenuta Maintainere la manopola premuta per circa 10 secondi, poi rilasciare.
Nell'eventualità che il bruciatore si spenga dopo aver rilasciate la manopola, ripetere interamente l'operazione.
Per spegnere il bruciatore ruotare la manopola in senso orario portandola in posizione di zero
UTILIZZO BRUCIATORE DUAL (dove previsto)
Per dare magiore fl essibilità il bruciatore dual cui po funzionare completamente acceso o solo con la corena interna accesa.
Girare in senso antiorario la manopola corrispondente e portarla sulla posizione di (MASSIMO 1). Premere la manopola per far fuoriscire il gas ed attivare l'accensione.
Ad accensione avvenuta mantenere la manopola premuta per circa 10 secondi, poi rilasciare.
Nell'eventualità che il bruciatore si spenga dopo aver rilasciate la manopola, ripetere interamente l'operazione.
In posizione 2 la corona esterna è al minimo e la corona interna è al massimo della fi amma In posizione 3 la corona interna è al massimo e la corona esterna è spenta
In posizione 4 la corona interna è al minimo e la corona esterna è spenta.
Consigli per l'utilizzo ottimale dei bruciatori:
- Utilizzare per ciascun bruciatore pentole ade guate (vedi tabella).
- Quando si è giunti all'ebollizione portare la manopola in posizione di MINIMO.
- Usare sempre pentole con coperchio.
| BRUCIATORE DIAMETRI PENTOLE (CONSIGLIATI) cm | |
| Ausiliario 12 - 14 | |
| Semi-rapido 14 - 26 | |
| Rapidò | 18 - 26 |
| Corona | 22 - 26 |
| Dual | 22 -26 |
SISTEMA DI SICUREZZA
Un sensore di presenza fi amma (termocoppia) è montato su ogni bruciatore per impedire che il gas fuoriesca in caso di spegnimento accidentale della fi amma.
In caso di mancanza della corrente di rete il piano cottura contiua a funzionare correttamente alla pericolo.
ACCENSIONE MANUALE
In caso di mancanza della corrente di rete i brucuiatori sonoessere accesi manualmente:
Girare in senso antiorario la manopola corrispondente al bruciatore selezionato, portarla sulla posizione di MASSIMO in corrispondenza della fi amma grande.
Premere la manopola per far fuoriuscire il gas ed avvincare un accendatore o una fi amma al bruciatore.
Ad accensione avvenuta Maintainere la manopola premuta per circa 10 secondi, poi rilasciare.
ACCESSORI
Adattatore Wok
Griglia supplementare dautilizzare sui bruciatori corona con pentole a fondo concavo.
Riduzione caffe tettiera
Griglia supplementare dautilizzare su bruciatore ausiliario per pentole di diamtero inferiore a 12cm
PULIZIA DELL'APPARECCHIO
Prima di effettare qualiasi operazione di pulizia attendere che tutte le parti si siano raff reddate e scollegare il piano alla rete gas ed elettrica.
Pulizia del piano lavoro:
Periodicamente le teste bruciatori, le griglie in acciaio smaltato, i coperchietti smaltati, e gli spartifi amma devono essere puliti con acqua saponata tiepida, risciacquati ed asciugati bene. L'eventuale liquido traboccato delle pentole devesse sempre molto per mezzo di uno straccio. Se la manovra di apertura e chiusura di quale rubinetto è diffi coltosa, non forzarlo, ma richiedere con urgenza, l'intervento dell'assistenza tecnica.
Pulizia delle parti smaltate:
Per mantenere le caratteristiche delle parti smaltate è necessario pulire frequently con acqua saponata. Non usare mai polveri abrasive. Evitare di lasciare sulle parti smaltate sostanze acide o alcaline (aceto, succo di limone, sale, succo di pomodoro ecc.) e di lavare quando le parti smaltate sono ancora calde.
Pulizia delle parti in acciaio inox:
Pulire i particolari con acqua saponata e poi asciugarli con panno morbido. La brillantezza viene mantenuta mediante ripassatura periodica con prodotti apposti normalmente reperibili in commercio. Non usare mai polveri o spugne abrasive.
Pulizia degli spartifi amma brucitori:
Essendo simplicamente appoggiati, per la loro pulizia è suffi ciente asportarli dai propri alloggiamenti e lavarli con acqua saponata. Non immergere in acqua o lavare sotto un getto di acqua corrente. Dopo averli ben asciugati e verificato che i fori non siano otturati riporli correttamente nella loro posizione.
Pulizia del piano in vetro:
Per sgrassare potete usare del detersivo per piatti e aceto, e poi risciacquare, oppure pulire con del detersivo per piatti, risciacquare, passare con lo straccio umido e asciugare.
Per togliere le incrostazioni mettete sopra la zona interessata dell'acqua saponata oppure condemensivo per piatti. Dopo alcuni minuti risciacquate e lavate il piano cottura.
Evitate gli anticalcare, prodotti abrasivi e multioso perché con il tempo imbruttiscono il vetro.
Pulizia delle griglie:
Non lavare le griglie in lavastoviglie.
Residui bianchi sulle griglie sono dovuti al normale sfregamento con le pentole e non indicano difetti o abrasioni dello smalto.
MALFUNZIONAMENTO
In alcuni casi è possibile risolvere facilmete eventuali anomalie di funzionamento.
Prima di rivolgersi al servizio di assistena tecnica, verifi care le seguenti avvertenze.
Il bruciatore non si accende.
Controllare che no ci siano residui di cibo tra candela e bruciatore.
Controllare la corretta alimentazione gas ed elettrica
Controllare che i brucitori non siano bagnati e siano collocati correttamente
L'acceditore continua a rinanere attenuato.
Probabilmete è entrata acqua all'interno del piano durante la pulizia. Scollegare la rete elettrica ed aspettare alcune ore per permettere l'asciugatura.
L'acceditore non funziona
Controllare che l'interruttore della rete elettrica sia acceso e che non ci siano problemi di fornitura elettrica.
La fi amma del bruciatore non è uniforme.
Il bruciatore non è posizionato correttamente.
le fessure del bruciatore sono sporche od ostruite da acqua.
La manopola non rimane in posizione.
La clip della manopola è rottà, chiamare l'assistenza per la sostituzione.
II gas non fuoriesce.
controllare che il rubinetto della rete gas non sia chiuso, o verifi care che la bombola non sia vuota.
GARANZIA E SERVIZIO CLIENTI:
WWW.BERTAZZONI.COM
