MANUALE UTENTE KV90PROXT BERTAZZONI

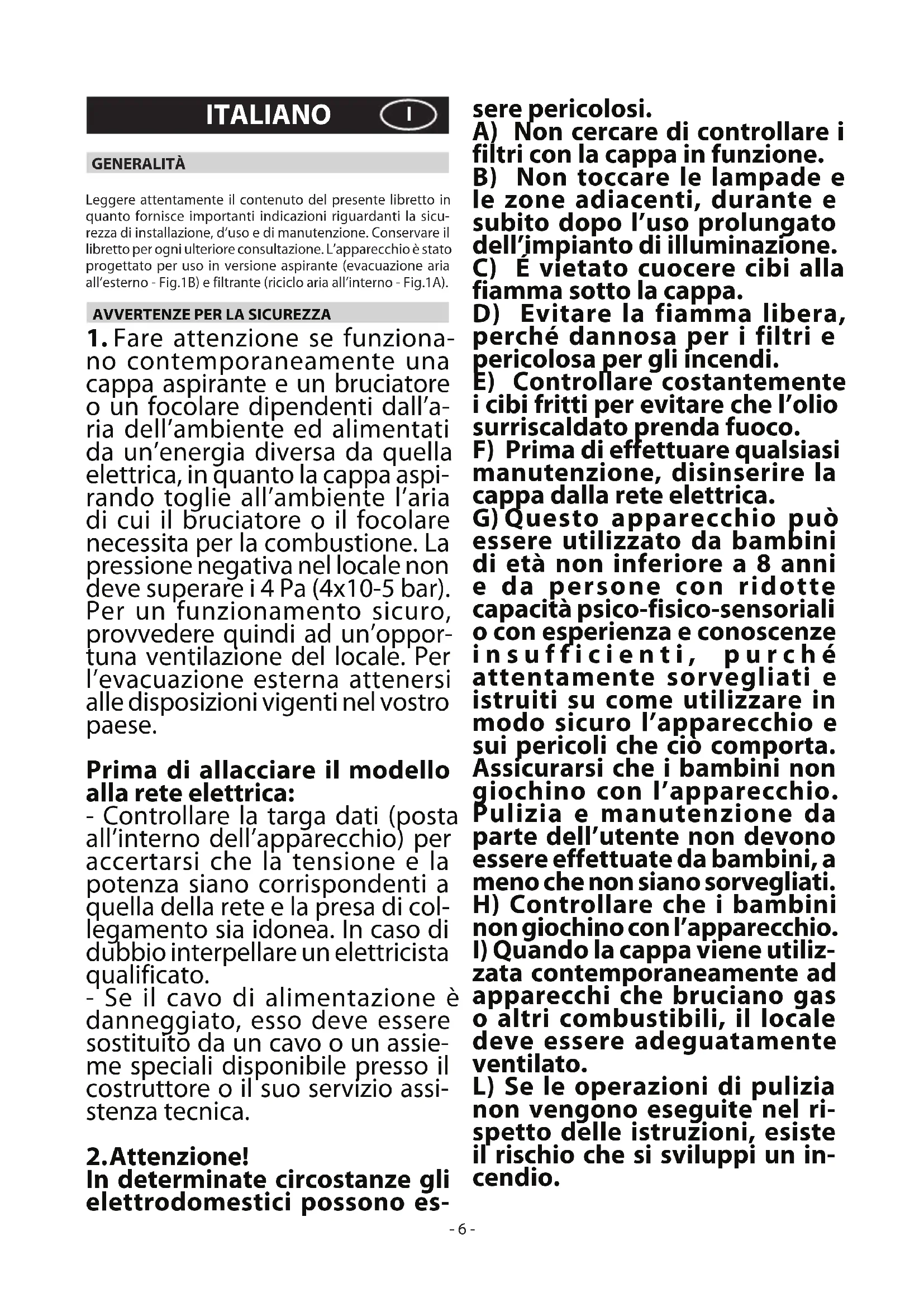

GENERALITÀ Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicu- rezza di installazione, d’uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. L’apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all’esterno - Fig.1B) e filtrante (riciclo aria all’interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funziona-

no contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall’a- ria dell’ambiente ed alimentati da un’energia diversa da quella elettrica, in quanto la cappa aspi- rando toglie all’ambiente l’aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un’oppor- tuna ventilazione del locale. Per l’evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese. Prima di allacciare il modello alla rete elettrica: - Controllare la targa dati (posta all’interno dell’apparecchio) per accertarsi che la tensione e la potenza siano corrispondenti a quella della rete e la presa di col- legamento sia idonea. In caso di dubbio interpellare un elettricista qualificato. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito da un cavo o un assie- me speciali disponibile presso il costruttore o il suo servizio assi- stenza tecnica.

In determinate circostanze gli elettrodomestici possono es- sere pericolosi. A) Non cercare di controllare i filtri con la cappa in funzione. B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l’uso prolungato dell’impianto di illuminazione. C) É vietato cuocere cibi alla fiamma sotto la cappa. D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi. E) Controllare costantemente i cibi fritti per evitare che l’olio surriscaldato prenda fuoco. F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa dalla rete elettrica. G) Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l’apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l’apparecchio. Pulizia e manutenzione da parte dell’utente non devono essere effettuate da bambini, a meno che non siano sorvegliati. H) Controllare che i bambini non giochino con l’apparecchio.

I) Quando la cappa viene utiliz-

zata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato. L) Se le operazioni di pulizia non vengono eseguite nel ri- spetto delle istruzioni, esiste il rischio che si sviluppi un in- cendio.- 7 -

ISTRUZIONI PER L’INSTALLAZIONE

• Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

• Utilizzare dei guanti protettivi prima di procedere con le ope- razioni di montaggio.

• Collegamento elettrico (Fig.10): Questo apparecchio è costruito in classe I, perciò deve essere collegato alla presa di terra. - L’allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea BLU = N neutro GIALLO/VERDE = terra. Il cavo neutro deve essere collegato al morsetto con il simbolo N mentre il cavo GIALLO/VERDE, deve essere collegato al morsetto vicino al simbolo di terra . Nell’operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. Dopo il montaggio della cappa d’aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sia facilmen- te raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm (FIG.11). Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all’esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un’energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell’apparecchio rimuovere i filtro/i antigrasso (Fig.7). - Nel caso di montaggio dell’apparecchio in versione aspirante predisporre il foro di evacuazione aria (Fig.1B).

• Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso diametro della flangia uscita aria (Ø 150mm). L’utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed aumentare la rumorosità.

• Fissaggio a parete: Eseguire i fori A rispettando le quote indicate (Fig.2). Fissare l’apparecchio al muro ed allinearlo in posizione orizzontale con i pensili. A regolazione avvenuta fissare la cappa definiti- vamente tramite le 2 viti X (Fig.5). Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui deve essere fissata la cappa.

• Fissaggio dei camini decorativi: Predisporre l’alimentazione elettrica entro l’ingombro del camino decorativo. Se il vostro apparecchio deve essere instal- lato in versione aspirante predisporre il foro evacuazione aria. Installare la staffa di supporto del camino decorativo superiore e fissarla al muro in modo che sia in asse con la vostra cappa tramite le viti A (Fig.3) e rispettando la distanza dal soffitto indicata in Fig.2. Collegare, mediante un tubo evacuazione aria, la flangia C al foro evacuazione aria (Fig.5). Infilare il camino decorativo superiore all’interno del camino decorativo inferiore ed appoggiarli sopra la scocca. Sfilare il camino decorativo superiore fino alla staffa e fissarlo tramite le viti B (Fig.3). Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vostro rivenditore i filtri al carbone attivo e seguire le istruzioni di montaggio.

• Versione filtrante: I filtri devono essere applicati al motore posto all’interno della cappa centrandoli ad esso e ruotandoli di 90 gradi fino allo scatto d’arresto (Fig.7).

• Si raccomanda di mettere in funzione l’apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si rac- comanda di lasciar funzionare l’apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un’evacuazione completa dell’aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.

• Il filtro antigrasso BAFFLE: E’ un sistema di aspirazione con caratteristiche più performanti rispetto ai ltri alluminio classici. Grazie alla sua struttura riesce a trattenere particelle di grasso, riducendo al minimo il rumore. Và lavato con una certa frequenza dai 15 ai 30 giorni per evitare che l’olio fuoriesca. Può essere lavato direttamente in lavastoviglie oppure lavato a mano. - Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per la sostituzione.

• I filtri al carbone attivo servono per depurare l’aria che viene rimessa nell’ambiente ed ha la funzione di attenuare gli odori sgradevoli generati dalla cottura. - I filtri al carbone attivo non rigenerabili (cod. 901589) de- vono essere sostituiti ogni 4 mesi al massimo. La saturazione del carbone attivo dipende dall’uso più o meno prolungato dell’apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso. - I filtri al carbone attivo rigenerabili (cod. 901590) devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperatura massima di 65°C (il ciclo di lavaggio deve essere completo senza stoviglie). Togliere l’acqua in eccesso senza rovinare il filtro, rimuovere le parti in plastica, e far asciugare il filtro in forno per almeno 15 minuti circa ad una temperatura di 100°C massimo. Per mantenere efficiente la funzione del filtro al carbone rigenerabile questa operazione deve essere ripetuta ogni 2 mesi. Questi devono essere sostituiti al massimo ogni 3 anni oppure quando il filtro risulta danneggiato.

• Prima di rimontare i filtri antigrasso e i filtri al carbone attivo rigenerabili è importante che questi siano asciugati bene.

• Pulire frequentemente la cappa, sia internamente che esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.

• L’ impianto di illuminazione è progettato per l’uso durante la cottura e non per l’uso prolungato di illuminazione generale dell’ambiente. L’uso prolungato dell’illuminazione diminuisce notevolmente la durata media delle lampade.

• Attenzione: l’inosservanza delle avvertenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

• Sostituzione delle lampade LED (fig.8) Per la sostituzione è necessario l’intervento di un tecnico- 8 - specializzato.

• Comandi luminosi (Fig.9) la simbologia è di seguito ripor- tata: A = Tasto ILLUMINAZIONE B = Tasto OFF C = Tasto PRIMA VELOCITÀ D = Tasto SECONDA VELOCITÀ E = Tasto TERZA VELOCITÀ F = Tasto TIMER ARRESTO AUTOMATICO 15 minuti (*) Il vostro apparecchio è provvisto della funzione velocità IN- TENSIVA, partendo dalla TERZA velocità e tenendo premuto per 2 secondi circa il tasto E questa verrà attivata per 6 minuti dopo di che ritornerà alla velocità precedentemente impostata. Quando la funzione è attiva il LED lampeggia. Per interromper- la prima dei 10 minuti premere di nuovo il tasto E.

• Funzione Clean air Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione “clean air”. Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attivata la funzione, il motore parte alla 1° velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporanea- mente il tasto F e il tasto C. Trascorso questo tempo il motore si spegne ed il led del tasto F rimane acceso di luce fissa fino a quando dopo altri 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampeggiare per 10 minuti e così via. Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediatamente (es. se premo il tasto D si disattiva la funzione “clean air” e il motore va subito alla 2° velocità; premendo il tasto B la funzione si disattiva).

• Funzione Timer (*) La funzione “TIMER ARRESTO AUTOMATICO” ritarda l’arresto della cappa, che continuerà a funzionare alla velocità d’esercizio in corso al momento dell’accensione di questa funzione, di 15 minuti.

• Saturazione filtri Antigrasso/Carbone attivo: - Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati. - Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtro. Una volta ricollocato il filtro pulito bisogna resettare la memo- ria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare. SI DECLINA OGNI RESPONSABILITA’ PER EVENTUALI DAN-
