MANUALE UTENTE Lumina Center I Sonus Faber

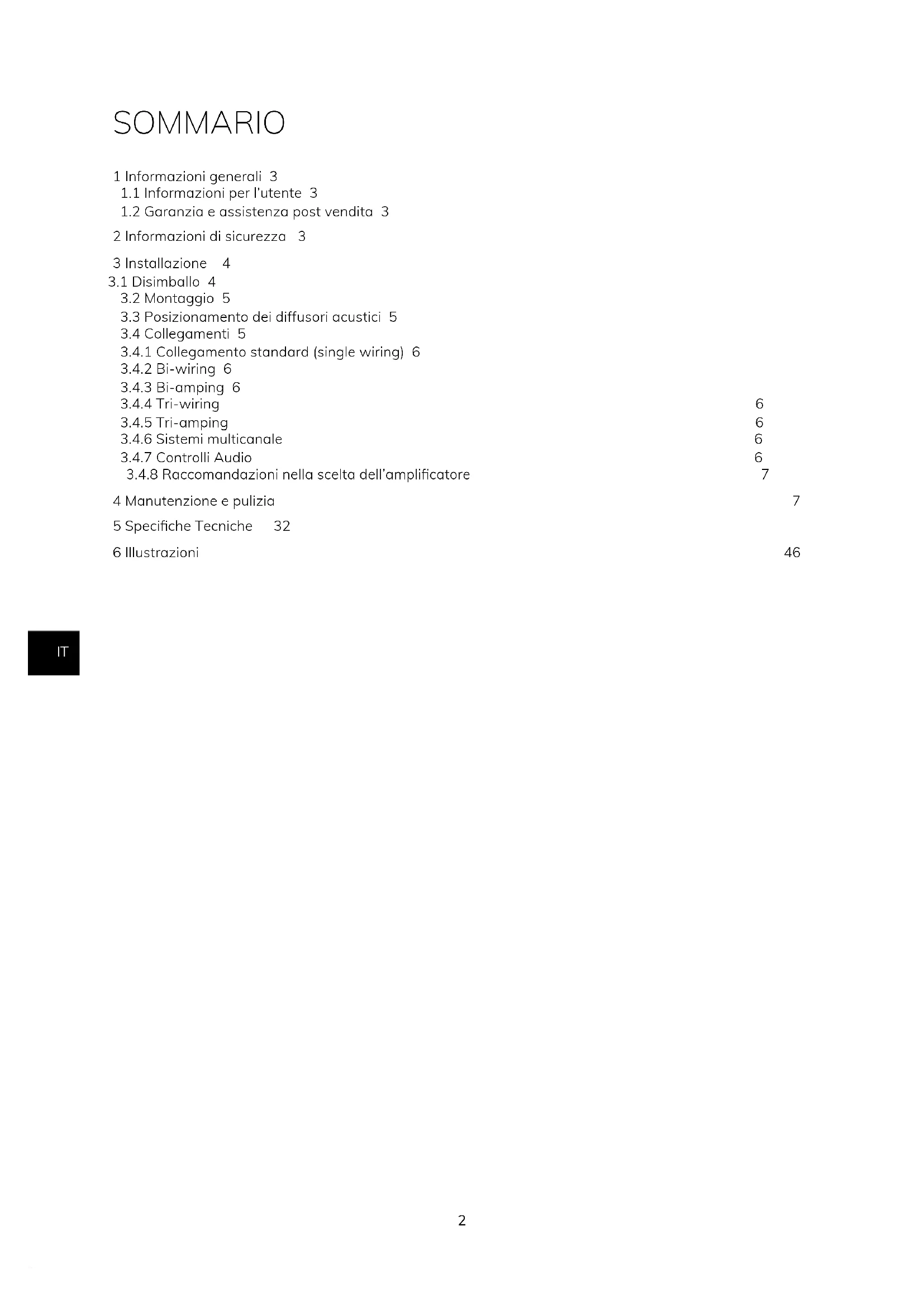

SOMMARIO 1 Informazioni generali 3

1.1 Informazioni per l’utente 3

1.2 Garanzia e assistenza post vendita 3

2 Informazioni di sicurezza 3 3 Installazione 4

3.3 Posizionamento dei diffusori acustici 5

4 Manutenzione e pulizia 7 5SpecicheTecniche 32 6 Illustrazioni 46IT

1 INFORMAZIONI GENERALI Gentile Cliente, desideriamo ringraziarLa e complimentarci con Lei per aver scelto i diffusori acustici Sonus faber per l’ascolto della sua Musica preferita. Questi preziosi diffusori acustici sono pensati per procurarLe immediatamente la massima soddisfazione, mapoichéènostroprecisointeressecheLeiottengailmigliorrisultatopossibilenell’ascolto, La invitiamo a leggere attentamente, prima dell’installazione, questo manuale d’istruzioni d’uso e manutenzione. Qualora dovessero sorgerLe dubbi o curiosità, Le consigliamo di rivolgersi al personale tecnico del Suo puntovendita,aldistributoreufcialeSonusfaberdellanazioneincuiviveoprenderecontattodirettamentecon Sonus faber scrivendo a [e-mail]. Inne,Lesuggeriamovivamentediregistrarsion-linesulsitowww.sonusfaber.com:inquestomodoverrà informato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni. Buona musica!

1.1 INFORMAZIONI PER L’UTENTE

2 INFORMAZIONI DI SICUREZZA

Leggere il presente manuale d’istruzioni e conservarlo in luogo a portata di mano per ogni eventuale esigenza.

• Quando si posizionano i diffusori o lo stand, avvitare completamente i piedini di supporto ed assicurarsi di posizionareildiffusoresuunasupercieperfettamentepiana,solidaedorizzontale.

• Evitarediappoggiarealdiffusoreacusticooggettiestraneichepossanocomprometternelastabilità.

• Nelcasodicollocazionedeldiffusoreacusticosusupercidiappoggioottanti(es.soppalchi,rialziinlegno ecc.)oamuro,vericareinviapreliminarechelaportatasiasufcienteasostenereilpesodeidiffusori acustici.Vericareinoltrechesussistaunattritosufcienteadevitarespostamentideldiffusoreacustico causati dalle vibrazioni prodotte in condizioni operative.

• Evitarediappoggiaresuldiffusoreacusticooggetticontenentiliquidiosostanzeinammabilioingrado di liquefarsi.

I nostri diffusori acustici sono stati progettati e fabbricati secondo i più alti standard qualitativi. Tuttavia, qualora sivericasseunguastoounmalfunzionamento,iprodottiSonusfabersonocopertidaunagaranziastandard checomprendetuttiidifettidifabbricazione,tecniciodimateriali,perdue(2)annidalladatadiacquistodel consumatore. LainformiamocheèpossibileestendereilperiododigaranziaregistrandoilSuoprodottosu https://www.sonusfaber.com/en/register-product/. Per maggiori informazioni, consigliamo di approfondire le condizioni di garanzia su www.sonusfaber.com/warranty-policy. Inoltre,nelSuointeresse,cipermettiamodifarepresentequantosegue:

• La garanzia sui diffusori acustici copre eventuali difetti di costruzione;

• Conservare il documento comprovante l’acquisto in modo da poterlo esibire al rivenditore in caso di necessità;

• Conservarel’imballooriginaledeidiffusoriacusticiperchépossanoesseretrasportatisenzadanniincaso di spedizione presso il centro assistenza autorizzato;

• I diffusori acustici devono essere accompagnati da una descrizione del malfunzionamento o del difetto eventualmente riscontrato. Leseguenticondizionifannodecaderelagaranziasulprodotto:

• Ildiffusoreacusticoèstatosmontatoomodicatodapersonalediversodaquellodelcentroassistenza autorizzato da Sonus faber;

• Nel corso del funzionamento dell’impianto audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti.Ciòpuòprovocaredannianchepermanentiall’apparatouditivo.

• Mantenere i bambini ad una distanza di sicurezza di almeno 50 cm dal diffusore acustico.

• Gli altoparlanti producono attorno ad essi un campo elettromagnetico innocuo per l’essere umano e per gli animalimachepuòdisturbareilfunzionamentodiapparecchiatureelettronichecomemonitoretelevisori conschermoatubocatodicoqualoraquestevenganocollocatenelleimmediatevicinanzedeldiffusore acustico.Nelcasoincuiciòsiverichi,aumentareladistanzaditaliapparecchiaturedaidiffusoriacustici. Nonappoggiaresuldiffusoreacusticocartedicreditoosimilialetturamagneticaperevitarechepossano smagnetizzarsi.

• La tecnologia di funzionamento degli altoparlanti verte su principi dell’elettromagnetismo, pertanto l’utilizzatoredovràevitarediutilizzareapparatichegenerinoforticampielettromagnetici,iqualipotrebbero disturbare il funzionamento dei diffusori acustici. Evitare di appoggiare sul mobile dei diffusori apparati di ricetrasmissione come telefoni cellulari, cordless, sistemi intercom, ecc.

• Non collegare i diffusori acustici direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70.7 V o simili). Ciò può determinare il sovraccarico dell’impianto con possibile danneggiamento del diffusoreacusticoe/odellacentralinadiamplicazione.

• CollegareildiffusoreadunasorgentecerticataPS1secondolaIEC62368-1.

• Non avvicinare tra loro cavi audio e cavi dell’alimentazione elettrica. In prossimità dei cavi di alimentazione èpresenteuncampoelettromagneticochepuòcausareunfastidiosoronzio.Inquestocaso,provvedere ad allontanare tra di loro cavi audio e cavi di alimentazione.

• Utilizzare questi sistemi di altoparlanti per uso domestico. Non devono essere utilizzati a volumi elevati o adistribuzionecontinuadelsuono,comeadesempioperunadiscotecaoperl’amplicazionedelsuono. Un’intensitàdisegnaletalenonècompatibileconilcorrettofunzionamentodelsistemadialtoparlantie può causare guasti irreversibili e, in alcuni casi, l'inizio di un incendio. Procedere al disimballo come indicato di seguito. Fare riferimento alle illustrazioni del capitolo 6. Seguireleseguentiindicazionigenerali:

• Èconsigliabiledisimballareiprodottiilpiùvicinopossibileallaposizionenale

• Usare un attrezzo appropriato per aprire l’imballo. Non inserire a fondo la lama per evitare di danneggiare il contenuto.

• Conservare gli imballi per eventuali futuri trasporti.

• Nonindossareorologi,braccialetti,anelli,etc.perevitaredigrafareidiffusoriacusticieleloroniture. Uguale attenzione si dovrà porre nella protezione da eventuali elementi metallici presenti nell’abbigliamento indossatoqualicerniere,bottoni,bbie,rivetti,ecc.

• Controllare il contenuto dell’imballo (fare riferimento al capitolo 5 – Speciche Tecniche). In caso di mancanzadiunoopiùdiquestiarticoli,avvertireilrivenditoredoveèstatoeffettuatol’acquisto.

• Fare attenzione a non toccare gli altoparlanti durante le operazioni di disimballo.

Tenere saldamente i diffusori acustici con entrambe le mani per evitare di farli cadere. Le operazioni indicate sono svolte con maggiore sicurezza e comodità da due persone Nel caso di impiego di uno stand dedicato, quest’ultimo può essere utilizzato unicamente con idiffusoriacusticiperiqualiessoèstatoprogettato.L’usoconaltrimodellididiffusoriacustici può provocare danni e lesioni. I materiali da imballaggio possono essere inquinanti. Nonsmaltirequesti materialicomeriutidomesticima consegnarliaduncentroraccoltae riciclodeiriuti. Non lasciare i materiali per l’imballaggio a disposizione dei bambini! Possibilità di avvelenamento o soffocamento a causa di ingestione.IT

Fare riferimento alle illustrazioni del capitolo 6. Questi diffusori acustici sono stati progettati per essere facilmente inseribili in ambiente. In ottica di ottenere I migliori risultati possibili, fare riferimento alle illustrazioni del capitolo 6. Laconformazionedell’ambientediascoltoeilposizionamentodeidiffusoriacusticiinuenzanolaresaditutto il sistema di riproduzione sonora. Per esempio, di base una stanza di forma irregolare può migliorare la risposta in ambiente in quanto viene ad essere limitata la formazione di onde stazionarie, mentre una stanza a forma di parallelepipedoètendenzialmentepiùidoneaagenerareimmaginisonoreequilibrate. La presenza di tappeti e tendaggi inuisce positivamente sull’acustica dell’ambiente, contribuendo all’assorbimentodelleprimeriessioniedalladiminuzionedellariverberazione. Perquantoconcerneladisposizionedeidiffusoriinambiente,nonesistonoregolesseeuniversalmentevalide per ogni ambiente. Tuttavia, un buon approccio consiste nel cominciare dividendo idealmente la pianta della stanzad’ascolto,ipotizzatadiformarettangolare,intreareediparisupercie.Comemostratonelleillustrazioni del capitolo 6, suggeriamo di posizionare i diffusori acustici sulla prima delle linee così individuate (A), ad una distanza tra loro di non meno di 1,8 metri, adeguatamente distanziati dalle pareti laterali, mentre il punto d’ascolto sarà al centro della seconda linea (B). In questomodosiminimizzanoeffettiacusticiindesideratiderivantidaintenseprimeriessionierisonanze ambientalichesigenererebberoconidiffusoriacusticipostiinprossimitàdeimuriedegliangolidellastanza. Il puntamento dei diffusori dovrebbe essere tale da fare convergere le emissioni verso la testa dell’ascoltatore, il tuttoaformareunacongurazionediascoltoatriangoloequilatero.Questoaccorgimentoconsentediottenere la migliore messa a fuoco dell’immagine sonora ricostruita. La profondità della stessa dipende poi dalla distanza tra i diffusori acustici e la parete posteriore. Nellaconsapevolezzacheilsempliceprocedimentoesposto,voltoacrearedellecondizionid’ascoltovicinea quelleottimali,nonsaràapplicabiledatuttiinostriclientiacausadioggettiveproblematichelegateallavivibilità degli ambienti domestici, consigliamo quantomeno di posizionare i due diffusori lontano dagli angoli della stanza e ad una distanza dalle pareti laterali e dalla parete di fondo di almeno 1 metro. Iduediffusoridovrebberoesseredistantialmeno1,8metril'unodall'altro.Ilpuntod’ascoltoottimaleèprevisto chesitroviadunaaltezzadalpavimentodi1,1metricirca. La distanza tra gli altoparlanti stessi e tra gli altoparlanti e il punto di ascolto può essere successivamente regolata come desiderato. Seglialtoparlantidevonoessereposizionatisuunoscaffale,ladistanzaèdialmenounmetroemezzoe siconsiglianosupercidiugualealtezza. Alcunialtoparlantisonodotatidiunamascheratendilo,chesitrovaall’internodelkitdegliaccessori. Fareriferimentoalcapitolo6(Illustrazioni)eseguireattentamenteleseguentiistruzioni:

• Inserire i perni dell’asticella della maschera tendilo nei relativi fori, iniziando dalla parte inferiore dell'altoparlante;

Durante il posizionamento o la rimozione della maschera tendilo, fare attenzione a non danneggiare la parte frontale dell’altoparlante. Icollegamentivannoeffettuaticongliapparecchispenti! Unavoltacheidiffusoriacusticisonostatiposizionatisipuòprocedereallorocollegamento.Fareriferimentoalle illustrazioni del capitolo 6.

Quantodettoinprecedenzasiapplicaanalogamenteanchenelcasodiimpiantimulticanale.Evidentementelo schemadicollegamentodivienepiuttostocomplessoinquantoilnumerodiamplicatoriaumentaconilnumero dei canali. Diffusoriacusticitoprangedannoall’utilizzatorelapossibilitàdiregolarel’uscitaacusticaallebassee/oallealte frequenze.L’entitàdellaregolazioneconsigliabiledipendedalgustodichiascoltaedallespecichepeculiarità dell’ambiente, ovvero dall’assorbimento della stanza e dalla diffusione delle componenti sonore di bassa frequenza. Consistenel pilotaggio dei diffusori acustici (di solito una coppia) con un singolo amplicatore stereofonico, oppureconunacoppiadiamplicatorimonofonici,utilizzandosoltantouncavobipolaredipotenzaperciascun canale.Completareilcollegamentocomeindicatonellarelativagura. Questoschemapermettedidifferenziareicavibipolaridipotenza,dacollegareallesezioniBassieallesezioni Medio-alti dei diffusori acustici. Il pilotaggio dei diffusori acustici (di solito una coppia) avviene con un singolo amplicatore stereofonico, oppure con una coppia di amplicatori monofonici, utilizzando cavi bipolari di potenza distinti per ciascuna sezione di ingresso del diffusore acustico. Rimuovere i ponticelli e completare il collegamentocomeindicatonellarelativagura. QuestoschemaèunaevoluzionedelcollegamentoBi-wiringepermettedidifferenziareanchegliamplicatori da collegare alle sezioni Bassi e alle sezioni Medio-alti dei diffusori acustici. Ilpilotaggiodeidiffusoriacustici(disolitounacoppia)avvieneconduedistintiamplicatoristereofonici,oppure conduecoppiediamplicatorimonofonici,utilizzandocavibipolaridipotenzadistintiperciascunasezionedi ingresso del diffusore acustico. Rimuovere i ponticelli e completare il collegamento come indicato nella relativa gura. QuestoschemadicollegamentoèunaestensionedelloschemaBi-wiringperdiffusoriacusticicontresezionidi ingressoseparabili.Ilpilotaggiodeidiffusoriacustici(disolitounacoppia)avvieneconunsingoloamplicatore stereofonico,oppureconunacoppiadiamplicatorimonofonici,utilizzandocavibipolaridipotenzadistintiper ciascuna sezione di ingresso del diffusore acustico. Rimuovere i ponticelli e completare il collegamento come indicatonellarelativagura.Mantenendoiponticellitraduecoppiediterminalidiingresso(normalmentemedio- bassiemedio-alti),ècomunquepossibilel’implementazionediunoschemabi-wiring. QuestoschemadicollegamentoèunaestensionedelloschemaBi-ampingadiffusoriacusticicontresezionidi ingressoseparabili.Ilpilotaggiodeidiffusoriacustici(disolitounacoppia)avvienecontredistintiamplicatori stereofonici,oppurecontrecoppiediamplicatorimonofonici,utilizzandocavibipolaridipotenzadistintiper ciascuna sezione di ingresso del diffusore acustico. Rimuovere i ponticelli e completare il collegamento come indicatonellarelativagura.Mantenendoiponticellitraduecoppiediterminalidiingresso(normalmentemedio- bassiemedio-alti),ècomunquepossibilel’implementazionediunoschemabi-amping. I terminali di connessione di cui sono dotati i diffusori acustici consentono di collegare cavi terminati con cavo spellato,forcelleobanane.Sistemidialtoparlanticonconnessionebi-otri-wiringsonodotatidiponticelliche consentonodiimplementarevarischemidicollegamento.Asecondadiqualeschemasiintendaadottare,detti ponticelli potrebbero dover essere rimossi. Un corretto serraggioe una verica periodica dei terminali contribuirà ad ottenere e mantenere prestazioni ottimali.

Lapotenzadiuscitarichiestaadunamplicatoreincondizionimediediusodipendedallecaratteristichedel sistema di altoparlanti (impedenza nominale e sensibilità) e dalle condizioni di ascolto (livello sonoro medio e distanzadiascolto).Nellatabellasuccessiva,atitolodiesempio,èriportatoilcasodiundiffusoreacusticodi impedenzanominale4ohmedunasensibilitàdi92dBSPL. I diffusori acustici non necessitano di manutenzioni particolari se non di una periodica pulizia generale. Per preservarelanituradeidiffusoriacustici,coprirliconlaprotezioneintessutofornitaindotazione,soprattuttose i diffusori non vengono utilizzati per un periodo di tempo prolungato. Per la pulizia delle parti legno non utilizzare prodotti come cere o detergenti che potrebbero macchiare o danneggiareillegnooglialtoparlanti.Usareunpannomorbidoinmicrobra(comequellofornitoindotazione ovepresente)eventualmenteappenainumidito.Illegnoèunmaterialenaturaleesemprevivo,quindisensibile agli agenti esterni. Evitareilposizionamentodeldiffusoreacusticoinprossimitàdifontidicaloreoinvicinanzadinestreevetrate non protette da tendaggi, in particolar modo durante i mesi estivi. Non esporre il diffusore acustico ai raggi solari diretti. Per l’eventuale polvere depositata sul mobile, sui pannelli frontali e sugli altoparlanti, usare un pennello morbido facendo molta attenzione a non danneggiare le delicate membrane degli altoparlanti. Per la pulizia delle parti in marmo (ove presenti) della base del diffusore e la base dello stand, si consiglia di utilizzare un panno inumidito con acqua o con comuni detergenti liquidi di tipo neutro a basso contenuto alcalino. Perlacuradellesupercimetallicheedivetro(ovepresenti),utilizzareilpannoeilliquidoindotazione.Non utilizzareprodotti chimici aggressivia basi forti quali acetone, trielina,acidi , abrasivi,sgrassantiforti,alcol, limone o vino. Altri suggerimenti e istruzioni speciche sono fornite nelle illustrazioni del capitolo 6. Queste attenzioni conserveranno i diffusori acustici perfetti per molti anni. Il tempo contribuirà a migliorare il suono per effetto del rodaggio delle parti in movimento (membrane e sospensioni) e la camera acustica risponderà sempre meglio quantopiùsaràusata:sonolestesseregolechevalgonoperglistrumentimusicaliacorda! Programmisonoriconfattoridicrestapiùelevatirichiedonoamplicatoridipotenzaconmaggioremarginedi tensione di uscita, mentre la potenza media del segnale audio si mantiene normalmente piuttosto bassa. Lasceltadegliamplicatorivaquindifattatenendocontonontantodelvaloredellapotenzamediaerogataper bassi livelli di ascolto ma, soprattutto, della gestione di quei brevissimi istanti in cui il segnale musicale raggiunge picchistraordinariamenteelevati.

4 MANUTENZIONE E PULIZIA

Conicontrolliaudioindeterminateposizioni,puòvericarsiunadiminuzioneacertefrequenze dell’impedenza complessiva del diffusore acustico. E’ pertanto sempre raccomandabile l’impiego di cavi di elevata qualità (bassa resistenza e bassa reattanza per metro lineare) e di amplicatoridipotenzaconelevatacorrentediuscita. Rischiodidannialmobiledeldiffusore! Non usare prodotti per la pulizia, cere per mobili, liquidi detergenti o alcool. Non usare panni ruvidi. Distanza di ascolto Potenzadiuscitarichiestadell’amplicatore (min. Pavg per canale*) Corrispondente Potenza del segnale audio (per canale*) 2 m 40 W 0.8 W

• per un livello di ascolto medio alla distanza di ascolto pari a 82 dBSPL, segnale musicale con 20 dB di fattore di crestaIT
