Marca	BALAY
Modello	3EB861EN
Tipo di prodotto	Piano cottura a induzione da incasso
Alimentazione elettrica	230 V ~ 50 Hz
Potenza totale	7 200 W (stima)
Numero di fuochi	4 zone di cottura
Tipo di fuochi	Induzione
Dimensioni dell'apparecchio (L x P x A)	590 x 520 x 50 mm (stima)
Dimensioni di intaglio (L x P)	560 x 490 mm (stima)
Peso netto	10 kg (stima)
Classe di protezione	I
Funzioni principali	Cottura a induzione, riconoscimento pentole, spegnimento automatico di sicurezza
Sicurezza	Magneti permanenti (distanza minima 10 cm dagli impianti elettronici), protezione contro i tagli (bordi vivi), spegnimento automatico in caso di surriscaldamento
Manutenzione e pulizia	Superficie vetroceramica, pulizia con un panno morbido e un detergente per vetroceramica
Installazione	Incassata in un piano di lavoro, richiede una ventilazione adeguata, distanza minima dai mobili e dalla cappa
Accessori forniti	Cavo di alimentazione, guarnizioni di tenuta, manuale di installazione
Compatibilità delle pentole	Fondi piatti e ferromagnetici (acciaio smaltato, ghisa, acciaio inox compatibile a induzione)
Garanzia	2 anni (standard)

Domande frequenti - 3EB861EN BALAY

Quali tipi di pentole utilizzare sul piano cottura?

Utilizzare pentole a fondo piatto e ferromagnetico: acciaio smaltato, ghisa, acciaio inox compatibile a induzione. Per verificare, una calamita deve aderire al fondo.

Come pulire la superficie vetroceramica?

Pulire con un panno morbido e un prodotto speciale per vetroceramica dopo il raffreddamento. Evitare spugne abrasive che graffiano la superficie.

Perché il display mostra un errore 4408?

L'errore 4408 significa che il piano cottura non è collegato correttamente. Scollegare l'apparecchio e verificare il collegamento del cavo di alimentazione.

Posso installare un forno sotto il piano cottura?

Sì, ma deve trattarsi di un forno a ventilazione forzata. Rispettare una distanza minima di 5 mm tra il forno e il piano, e 30 mm tra il piano di lavoro e la facciata del forno.

Qual è la distanza minima tra il piano e una cappa?

La distanza minima è quella indicata nelle istruzioni di montaggio della cappa. Generalmente, è di almeno 65 cm per le cotture elettriche.

Il piano cottura può essere utilizzato su una barca o in un veicolo?

No, l'apparecchio è progettato esclusivamente per un'installazione fissa in una cucina domestica. Non utilizzarlo mai su una barca o in un veicolo.

Come evitare i rischi di taglio durante l'installazione?

Indossare guanti protettivi poiché le parti accessibili possono presentare bordi vivi. Prestare attenzione durante la manipolazione.

Cosa fare se un bambino o una persona con un impianto cardiaco si avvicina al piano?

Le persone portatrici di impianti elettronici (stimolatori, pompe per insulina) devono rispettare una distanza di almeno 10 cm dal piano a causa dei magneti permanenti.

Posso installare il piano sopra un cassetto?

Sì, a condizione che la distanza tra il piano di lavoro e la parte superiore del cassetto sia di almeno 65 mm per garantire una buona ventilazione.

Dove trovare il manuale completo dell'apparecchio?

Il manuale è disponibile gratuitamente in formato PDF sul sito notice-facile.com. Puoi anche richiedere una traduzione nella tua lingua.

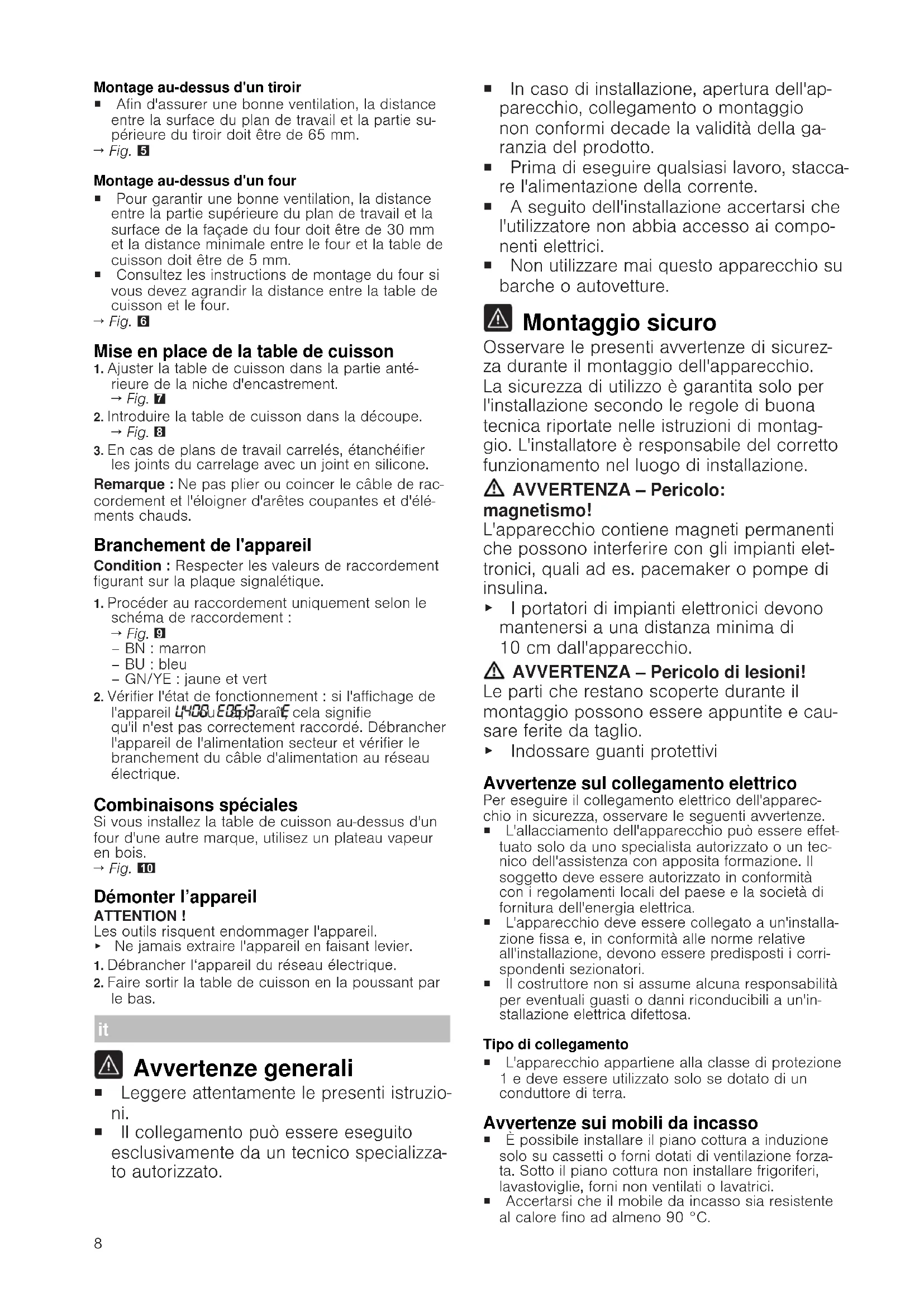

MANUALE UTENTE 3EB861EN BALAY

■ Leggere attentamente le presenti istruzioni.

- Il collegamento può essere eseguito esclusivamente da un tecnico specializzato autorizzato.

• In caso di installazione, apertura dell'apparecchio, collegamento o montaggio non conformi decade la validità della garanzia del prodotto.
  ■ Prima di eseguire qualsiasi lavoro, staccare l'alimentazione della corrente.
• A seguito dell'installazione accertarsi che l'utilizzatore non abbia accesso ai componenti elettrici.
  ■ Non utilizzare mai questo apparecchio su barche o autovetture.

Montaggio sicuro

Osservare le presenti avvertenze di sicurezza durante il montaggio dell'apparecchio. La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installazione.

AVVERTENZA – Pericolo:

magnetismo!

L'apparecchio contiene magneti permanenti che possono interferire con gli impianti elettronici, quali ad es. pacemaker o pompe di insulina.

I portatori di impianti elettronici devono mantenersi a una distanza minima di 10 cm dall'apparecchio.

AVVERTENZA – Pericolo di lesioni!

Le parti che restano scoperte durante il montaggio possono essere appuntite e causare ferite da taglio.

▶ Indossare guanti protettivi

Avvertenze sul collegamento elettrico

Per eseguire il collegamento elettrico dell'apparec- chio in sicurezza, osservare le seguenti avvertenze.

L'allacciamento dell'apparecchio può essere effettuato solo da uno specialista autorizzato o un tecnico dell'assistenza con apposita formazione. Il soggetto deve essere autorizzato in conformità con i regolamenti locali del paese e la società di fornitura dell'energia elettrica.
- L'apparecchio deve essere collegato a un'installazione fissa e, in conformità alle norme relative all'installazione, devono essere predisposti i corrispondenti sezionatori.
Il costruttore non si assume alcuna responsabilità per eventuali guasti o danni riconducibili a un'installazione elettrica difettosa.

Tipo di collegamento

■ L'apparecchio appartiene alla classe di protezione 1 e deve essere utilizzato solo se dotato di un conduttore di terra.

Avvertenze sui mobili da incasso

• È possibile installare il piano cottura a induzione solo su cassetti o forni dotati di ventilazione forzata. Sotto il piano cottura non installare frigoriferi, lavastoviglie, forni non ventilati o lavatrici.
• Accertarsi che il mobile da incasso sia resistente al calore fino ad almeno 90 °C.

Piano di lavoro

Seguire le raccomandazioni del produttore del piano di lavoro.

■ Stabile, in piano e orizzontale.
Il piano di lavoro all'interno del quale si incassa l'apparecchio deve essere in grado di sostenere carichi di ca. 60 kg.
In caso di piani di lavoro sottili, utilizzare un materiale di rinforzo resistente al calore e all'umidità.
- Controllare la planarità del piano di cottura solo dopo che è stato incassato.

Cappa aspirante

- La distanza tra la cappa di aspirazione e il piano cottura deve corrispondere almeno alla distanza indicata per la cappa di aspirazione nelle istruzioni per il montaggio.

Preparazione del mobile da incasso

1. Contrassegnare l'apertura del mobile secondo il disegno di montaggio.

2. Accertarsi che l'angolo della superficie di taglio rispetto al piano di lavoro sia di 90°.
   → Fig. 1

3. Rimuovere i trucioli dopo i lavori di taglio.

4. Sigillare le superfici di taglio in modo refrattario.

Aerazione

Per garantire la corretta funzione dell'apparecchio, il piano cottura deve essere adeguatamente aerato. Il sistema di aerazione nella parte inferiore dell'apparecchio necessita di un sufficiente apporto di aria pulita. Pertanto, in caso di necessità, adattare i mobili a questo scopo.

1. Mantenere una distanza minima tra la parte posteriore del mobile e la parete della cucina.
   → Fig. 2

2. Tenere libera un'apertura in alto sul retro del mobile.

→ Fig. 3

1. Se non è presente la distanza minima di 20 mm sul retro del mobile, predisporre un'apertura nella parte inferiore.

→ Fig. 4

1. Non chiudere ermeticamente lo zoccolo inferiore.

Nota: Se si monta l'apparecchio in una cucina a iso- la o in un'altra collocazione non descritta in questo manuale, provvedere a un'aerazione adeguata del piano cottura.

Installazione sopra il cassetto

■ Per garantire un sistema di aerazione ottimale, la distanza tra la superficie del piano di lavoro e la parte superiore del cassetto deve essere di 65 mm.

→ Fig. 5

Montaggio sopra il forno

- Per garantire un sistema di aerazione ottimale, la distanza tra la parte superiore del piano di lavoro e la superficie della parte anteriore del forno deve essere di 30 mm, e la distanza minima tra il forno e il piano cottura deve essere di 5 mm.

- Nelle istruzioni per il montaggio del forno controllare se la distanza tra piano cottura e forno deve essere aumentata.

→ Fig. 6

Inserimento del piano cottura

1. Adattare il piano cottura nella parte anteriore della nicchia d'incasso.

→ Fig. 7

1. Inserire il piano cottura nell'apertura.

→ Fig. 8

1. In caso di piani di lavoro piastrellati, chiudere a tenuta le fughe tra le piastrelle mediante gomma siliconica.

Nota: Non piegare o schiacciare il cavo di collegamento e tenerlo lontano da bordi taglienti e parti calde.

Allacciamento dell'apparecchio

Requisito: Osservare i dati di collegamento riportati sulla targhetta.

1. Effettuare l'allacciamento esclusivamente in conformità al relativo schema:

→ Fig. 9

- BN: marrone

- BU: blu

- GN/YE: giallo e verde

1. Verificare lo stato operativo: se sul display dell'apparecchio compare 4400, 60513, 60513, 60513 non è collegato correttamente. Staccare l'apparecchio dall'alimentazione elettrica e verificare l'allacciamento del cavo elettrico alla rete.

Combinazioni speciali

Se il piano cottura viene montato su un forno di un'altra marca, utilizzare un ripiano intermedio in legno.

→ Fig. 10

Smontaggio dell'apparecchio ATTENZIONE!

Gli utensili possono danneggiare l'apparecchio.

- Non sollevare mai l'apparecchio tirandolo dall'alto.

1. Staccare l'apparecchio dalla rete elettrica.

2. Estrarre il piano cottura spingendolo dal basso.

3. Staccare l'apparecchio dalla rete elettrica.

4. Estrarre il piano cottura spingendolo dal basso.
