Marke	BALAY
Modell	3EB861EN
Produkttyp	Einbaubares Induktionskochfeld
Stromversorgung	230 V ~ 50 Hz
Gesamtleistung	7 200 W (Schätzung)
Anzahl der Kochzonen	4 Kochzonen
Kochzonentyp	Induktion
Gerätemaße (B x T x H)	590 x 520 x 50 mm (Schätzung)
Ausschnittmaße (B x T)	560 x 490 mm (Schätzung)
Nettogewicht	10 kg (Schätzung)
Schutzklasse	I
Hauptfunktionen	Induktionskochen, Topferkennung, automatische Sicherheitsabschaltung
Sicherheit	Dauermagneten (Mindestabstand 10 cm zu elektronischen Implantaten), Schnittschutz (scharfe Kanten), automatische Abschaltung bei Überhitzung
Pflege und Reinigung	Glaskeramik-Oberfläche, Reinigung mit einem weichen Tuch und einem Glaskeramik-Reiniger
Installation	Einbau in eine Arbeitsplatte, erfordert ausreichende Belüftung, Mindestabstand zu Möbeln und Dunstabzugshaube
Mitgeliefertes Zubehör	Netzkabel, Dichtungen, Installationsanleitung
Topfkompatibilität	Flache und ferromagnetische Böden (emaillierter Stahl, Gusseisen, induktionstauglicher Edelstahl)
Garantie	2 Jahre (Standard)

Häufig gestellte Fragen - 3EB861EN BALAY

Welche Arten von Töpfen sollten auf dem Kochfeld verwendet werden?

Verwenden Sie Töpfe mit flachem und ferromagnetischem Boden: emaillierter Stahl, Gusseisen, induktionstauglicher Edelstahl. Zur Überprüfung sollte ein Magnet am Boden haften bleiben.

Wie reinige ich die Glaskeramik-Oberfläche?

Reinigen Sie nach dem Abkühlen mit einem weichen Tuch und einem speziellen Glaskeramik-Reiniger. Vermeiden Sie scheuernde Schwämme, die die Oberfläche zerkratzen.

Warum zeigt das Display den Fehler 4408 an?

Der Fehler 4408 bedeutet, dass das Kochfeld nicht richtig angeschlossen ist. Ziehen Sie den Netzstecker und überprüfen Sie den Anschluss des Netzkabels.

Kann ich einen Backofen unter dem Kochfeld installieren?

Ja, aber es muss sich um einen Backofen mit Zwangsbelüftung handeln. Halten Sie einen Mindestabstand von 5 mm zwischen Backofen und Kochfeld sowie 30 mm zwischen Arbeitsplatte und Backofenvorderseite ein.

Wie groß ist der Mindestabstand zwischen dem Kochfeld und einer Dunstabzugshaube?

Der Mindestabstand ist der in der Montageanleitung der Dunstabzugshaube angegebene. In der Regel beträgt er bei Elektrokochfeldern mindestens 65 cm.

Kann das Kochfeld in einem Boot oder Fahrzeug verwendet werden?

Nein, das Gerät ist nur für die feste Installation in einer Haushaltsküche vorgesehen. Verwenden Sie es niemals in einem Boot oder Fahrzeug.

Wie vermeide ich Schnittverletzungen bei der Installation?

Tragen Sie Schutzhandschuhe, da zugängliche Teile scharfe Kanten aufweisen können. Seien Sie vorsichtig bei der Handhabung.

Was tun, wenn ein Kind oder eine Person mit Herzimplantat sich dem Kochfeld nähert?

Personen mit elektronischen Implantaten (Herzschrittmacher, Insulinpumpen) müssen wegen der Dauermagneten einen Mindestabstand von 10 cm zum Kochfeld einhalten.

Kann ich das Kochfeld über einer Schublade installieren?

Ja, sofern der Abstand zwischen Arbeitsplatte und Oberkante der Schublade mindestens 65 mm beträgt, um eine gute Belüftung zu gewährleisten.

Wo finde ich die vollständige Bedienungsanleitung des Geräts?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in Ihre Sprache anfordern.

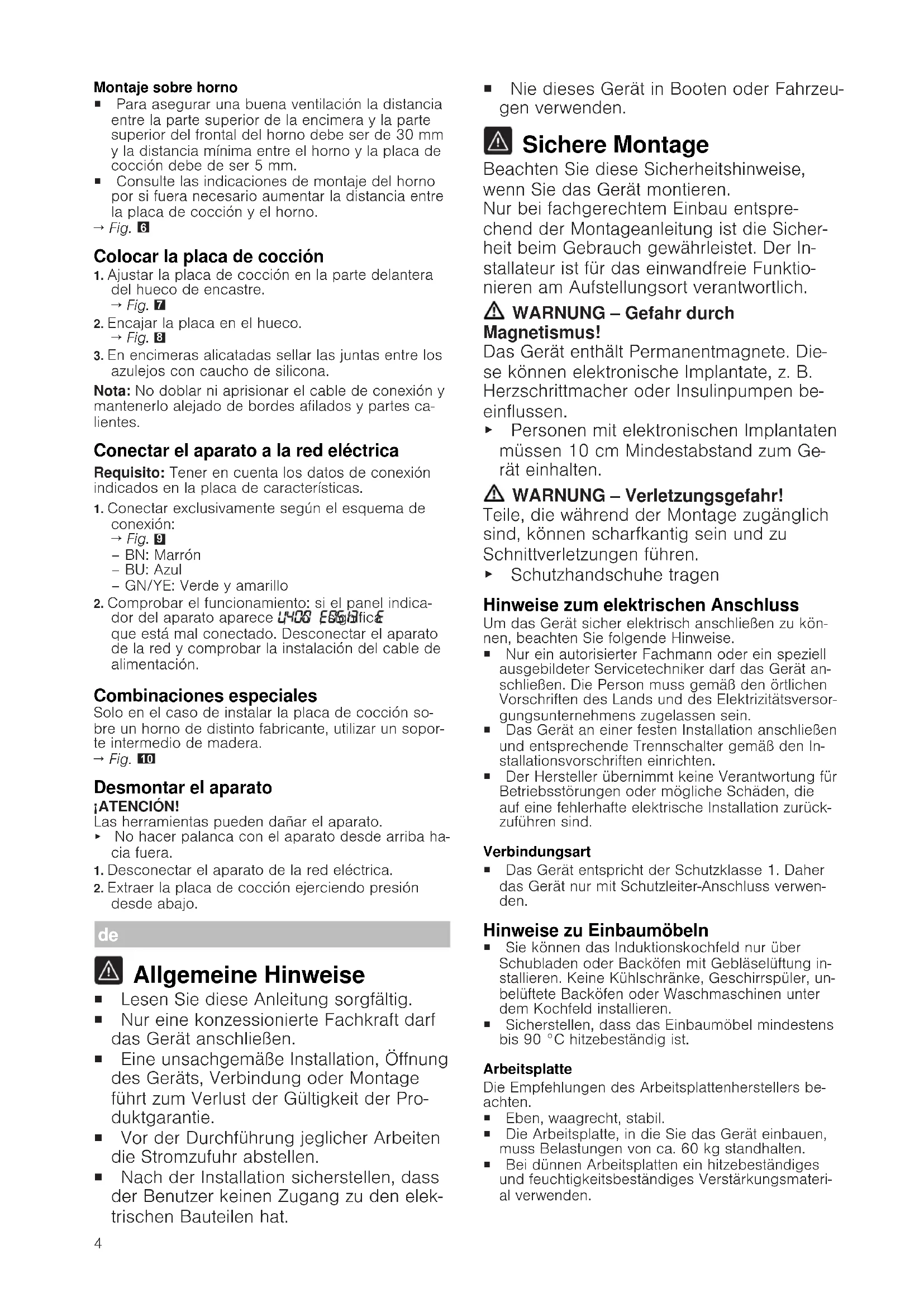

BEDIENUNGSANLEITUNG 3EB861EN BALAY

■ Lesen Sie diese Anleitung sorgfältig.
■ Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
■ Eine unsachgemäße Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
■ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
- Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.

■ Nie dieses Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

WARNUNG – Gefahr durch gnetismus!

Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen.

▶ Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNUNG – Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

▶ Schutzhandschuhe tragen

Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschließen. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
• Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
  ■ Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Hinweise zu Einbaumöbeln

■ Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Gebläselüftung installieren. Keine Kühlschränke, Geschirrspüler, unbelüftete Backöfen oder Waschmaschinen unter dem Kochfeld installieren.
■ Sicherstellen, dass das Einbaumöbel mindestens bis 90 °C hitzebeständig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

■ Eben, waagrecht, stabil.
■ Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dünnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.

■ Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

■ Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Möbelausschnitt gemäß der Einbauskizze anzeichnen.

- Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt. → Abb.

1. Nach den Ausschnittarbeiten die Späne entfernen..
2. Die Schnittflächen hitzebeständig versiegeln.

Lüftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen belüftet sein. Die Lüftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesem Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Küchenwand einhalten. → Abb. 2
2. Eine Öffnung oben an der Rückseite des Möbels freihalten. → Abb. 3
3. Falls der Mindestabstand von 20 mm an der Rückseite des Möbels nicht gegeben ist, an der Unterseite eine Öffnung anlegen. → Abb. 4
4. Den unteren Sockel nicht hermetisch abschließen.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüftung des Kochfelds sicherstellen.

Einbau über Schublade

■ Um eine gute Lüftung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65 mm betragen.
→ Abb. 5

Einbau über Backofen

■ Um eine gute Belüftung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatte und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergrößern müssen.
→ Abb. 6

Kochfeld einsetzen

1. Das Kochfeld im vorderen Teil der Einbaunische anpassen. → Abb. 7
2. Das Kochfeld in den Ausschnitt einsetzen. → Abb. 8
3. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.
   Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und heißen Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

→ Abb. 9
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün

1. Betriebsbereitschaft prüfen: Wenn in der Anzeige des Geräts 4400-60513, anderscheinf, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prüfen.

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

→ Abb. 10

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

▶ Nie das Gerät von oben heraushebeln.

1. Das Gerät vom Stromnetz trennen.
2. Das Kochfeld von unten herausdrücken.
