Tipo di prodotto	Radio Internet / DAB+ / FM
Marca	Albrecht
Modello	DR 490
Dimensioni (L x A x P)	195 x 120 x 125 mm
Peso	920 g
Alimentazione	Alimentatore 5 V / 1,5 A (ingresso 100-240 V, 50/60 Hz)
Consumo in standby	Meno di 1 W
Display	Schermo TFT a colori 2,4 pollici (320 x 240 pixel)
Rete wireless	Wi-Fi IEEE 802.11 b/g/n, compatibile WEP/WPA/WPA2/WPS
Formati audio supportati	MP3, AAC, AAC+, WMA, FLAC
Streaming	UPnP, DLNA
Ricezione radio	DAB/DAB+, FM (RDS), Internet
Funzioni principali	Radio Internet, DAB+, FM, Media Center (UPnP/DLNA), sveglia, timer sleep, equalizzatore, visualizzazione meteo, informazioni finanziarie
Connettività	Jack cuffie 3,5 mm, ingresso antenna
Telecomando	Sì, incluso
Lingue del menu	Francese, inglese, tedesco, spagnolo, olandese, italiano, russo, svedese, norvegese, danese, ungherese, ceco, slovacco, polacco, turco, finlandese
App di controllo	AirMusic Control (Android/iOS)
Garanzia	2 anni
Certificazioni	Direttiva europea 2014/53/UE (CE)

Domande frequenti - DR 490 ALBRECHT

Come connettere la radio DR 490 alla mia rete Wi-Fi?

Accendere la radio e accedere al menu Configurazione > Rete. Selezionare Rete wireless, scegliere la propria rete dall'elenco, quindi inserire la password WEP/WPA utilizzando i tasti di navigazione. Confermare con OK.

Perché non sento alcun suono?

Verificare che il volume sia sufficientemente alto e che l'audio non sia mutato. Se si utilizzano le cuffie, assicurarsi che siano ben collegate. In modalità FM/DAB, orientare l'antenna per migliorare la ricezione.

Come impostare la sveglia?

Premere il tasto Sveglia sul telecomando. È possibile configurare due sveglie indipendenti (Sveglia 1 e Sveglia 2) e una sveglia NAP. Scegliere l'ora, la frequenza, il suono (bip, melodia o radio) e il volume. Confermare con OK.

Come aggiungere una stazione ai preferiti?

Durante l'ascolto di una stazione, tenere premuto il tasto ★ (preferiti) sul telecomando o sull'apparecchio finché non appare il menu di salvataggio. Selezionare una posizione (da 1 a 20) e confermare. È anche possibile utilizzare i tasti numerici.

La ricerca di stazioni DAB non trova nulla, cosa fare?

Assicurarsi che l'antenna sia correttamente collegata e estesa. Effettuare una nuova ricerca premendo due volte ◀ in modalità DAB. Se il problema persiste, spostare la radio vicino a una finestra o allontanarla da oggetti metallici.

Posso ascoltare la radio senza connessione Internet?

Sì, la radio DR 490 può ricevere la radio digitale DAB/DAB+ e la radio analogica FM senza connessione Internet. Per la radio Internet è necessaria una connessione Wi-Fi.

Come ripristinare la radio alle impostazioni di fabbrica?

Andare su Configurazione > Ripristina e confermare. La radio si riavvierà e si dovrà scegliere la lingua e configurare nuovamente la rete.

Il telecomando non funziona, cosa controllare?

Sostituire le batterie (due pile AAA). Assicurarsi che non vi siano ostacoli tra il telecomando e il sensore della radio. Puntare il telecomando verso la parte anteriore dell'apparecchio.

Come utilizzare l'app AirMusic Control?

Scaricare l'app AirMusic Control dall'App Store o da Google Play. Connettere lo smartphone alla stessa rete Wi-Fi della radio. Avviare l'app e seguire le istruzioni per controllare la DR 490 e riprodurre la propria musica.

L'audio è a scatti in streaming UPnP, cosa fare?

Verificare che la rete Wi-Fi sia stabile e che la radio sia vicina al router. Ridurre il tempo buffer in Configurazione > Buffer (2 secondi). Se il problema persiste, convertire i file musicali in un formato supportato (MP3, AAC, ecc.).

MANUALE UTENTE DR 490 ALBRECHT

Manuale utente Italiano

Contenuto

1. Telecomando 85

2. Panoramica della radio DR 490....86

2.1. Pulsanti e collegamenti....87
2.2. Simboli sul display 87

1. Contenuto della fornitura....87

2. Primi passi....88

4.1. Requisiti di rete 88
4.2. Preparazione della rete....88
4.3. Navigazione attraverso i menu 88
4.4. Messa in servizio 88
4.5. AirMusic Control App 89

1. Menu principale 90

2. Internetradio 90

6.1. Preferite 90
6.2. Stazione/Musica 91
6.3. Radio sonno....91
6.4. Storia 91
6.5. Service....91

1. My mediaU 92

2. Radio DAB/DAB+ 92

8.1. Scansione delle stazioni 93
8.2. Ricerca e selezione stazione....93
8.3. Informazioni stazione e slideshow 93
8.4. Salvataggio stazioni preferite....93
8.5. Richiamo Preferiti 93

1. Centro multimedia....94

9.1. UPnP....94
9.2.DLNA 95

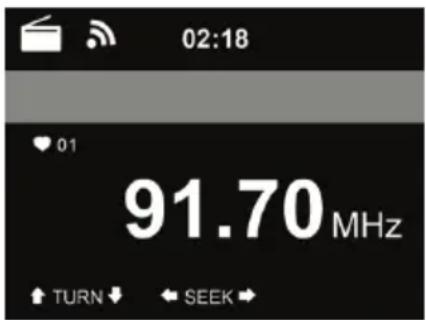

1. Radio FM....95

10.1. Impostazione stazione....95
10.2. Preferiti 96

1. Centro informazioni....96

11.1. Informazioni meteo....96
11.2. Servizi finanziari....96
11.3. Informazioni di sistema 97

1. Configurazione 97
   12.1. Visualizzazione orario....97
   12.2. Gestione di My mediaU 98
   12.3. Rete 98

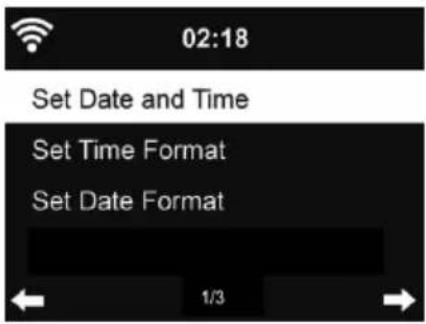

   12.4. Data e ora....100
   12.5. Sveglia....100
   12.6. Timer 101
   12.7. Riproduzione programmata 101
   12.8. Lingua 101
   12.9. Regolatore di luminosità 102
   12.10. Indicazione....102
   12.11. Risparmio energia....103
   12.12. Timer di spegnimento 103
   12.13. Memoria di transito 103

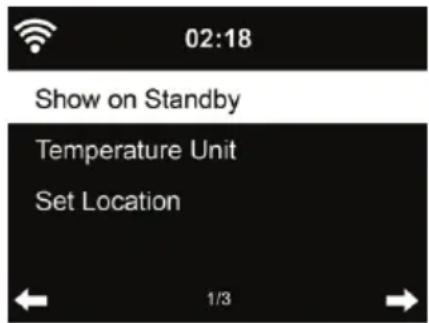

   12.14.Meteo....103
   12.15. Configurazione FM 104
   12.16. Impostazione radio locali 104
   12.17. Impostazioni di riproduzione 104
   12.18. Dispositivo 104
   12.19. Equalizzatore 105
   12.20. Ripresa riproduzione l'accensione 105
   12.21. Aggiornamento software 105
   12.22. Reimpostazione 105

2. Risoluzione dei problemi 106

3. Specificazione ...... 107

4. WEEE e smaltimento....107
5. Informazioni smaltimento e garanzia....108
6. Assistenza tecnica (per unità vendute in Germania): 108

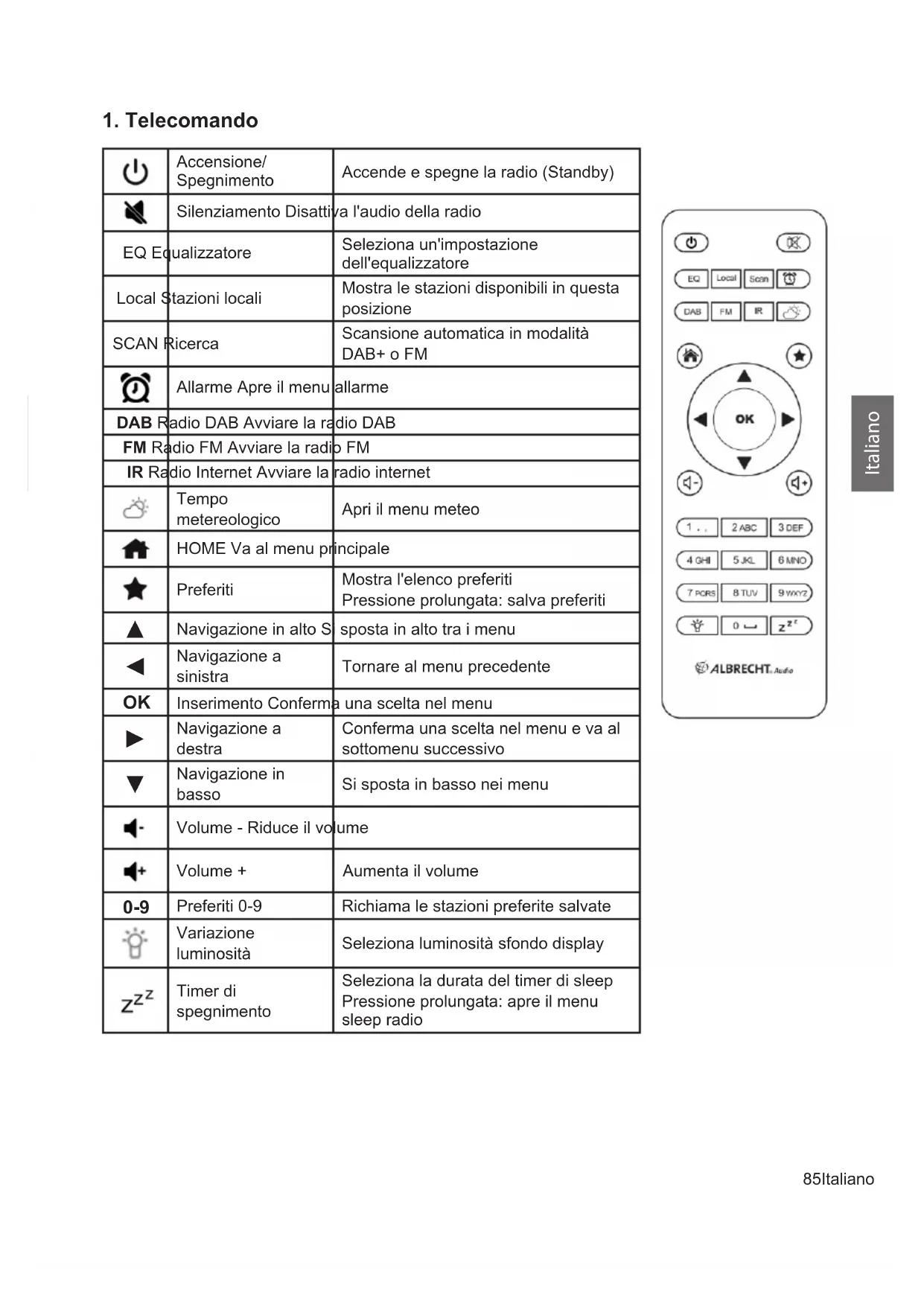

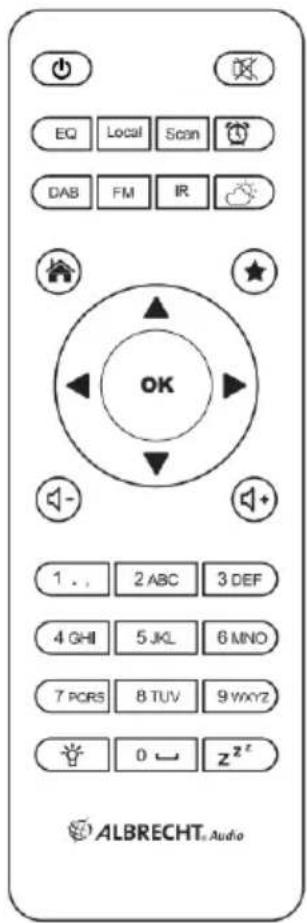

1. Telecomando

	Accensione/ Spegnimento	Accende e spegne la radio (Standby)
	Silenziamento Disattiva l'audio della radio
EQ Equalizzatore		Seleziona un'impostazione dell'equalizzatore
Local Stazioni locali		Mostra le stazioni disponibili in questa posizione
SCAN Ricerca		Scansione automatica in modalità DAB+ o FM
	Allarme Apre il menu allarme
DAB Radio DAB Avviare la radio DAB
FM Radio FM Avviare la radio FM
IR Radio Internet Avviare la radio internet
	Tempo metereologico	Apri il menu meteo
	HOME Va al menu principale
	Preferiti	Mostra l'elenco preferitiPressione prolungata: salva preferiti
	Navigazione in alto S	sposta in alto tra i menu
	Navigazione a sinistra	Tornare al menu precedente
OK	Inserimento Conferma una scelta nel menu
	Navigazione a destra	Conferma una scelta nel menu e va al sottomenu successivo
	Navigazione in basso	Si sposta in basso nei menu
	Volume - Riduce il volume
	Volume +	Aumenta il volume
0-9	Preferiti 0-9	Richiama le stazioni preferite salvate
	Variazione luminosità	Seleziona luminosità sfondo display
Z^ZZ	Timer di spegnimento	Seleziona la durata del timer di sleepPressione prolungata: apre il menu sleep radio

EQ Local Scan DAB FM IR OK 1 . 2 ABC 3 DEF 4 GHI 5 JKL 6 MNO 7 PORS 8 TUV 9 wxyz 0 Z²z ALBRECHT Audio

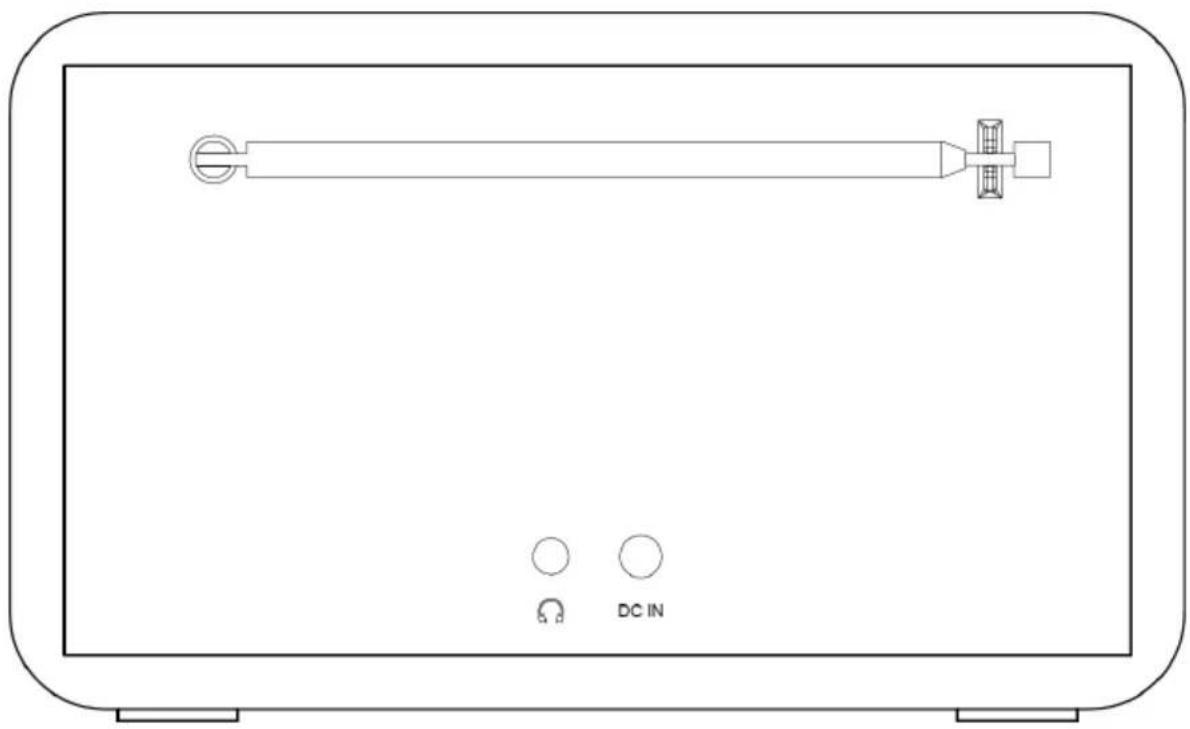

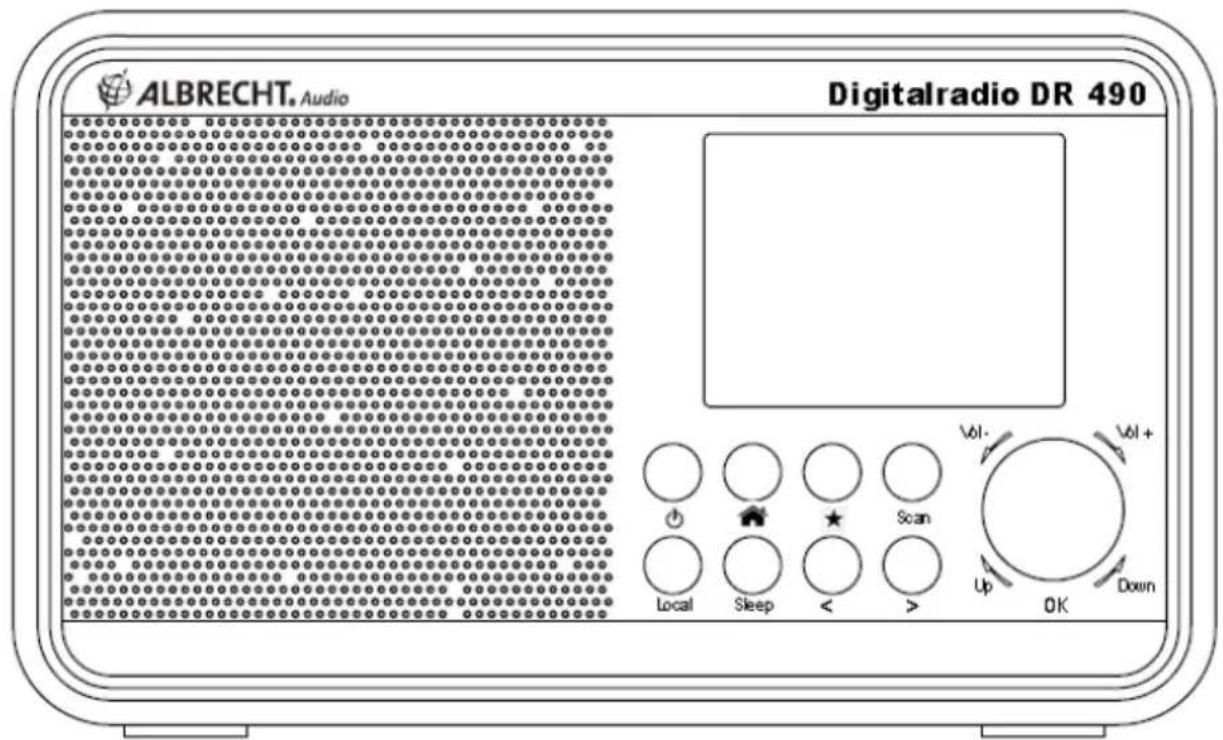

2. Panoramica della radio DR 490

ALBRECHT. Audio Digitalradio DR 490 Vol- Vol+ Vol- Local Sleep < > Up OK Down

2.1. Pulsanti e collegamenti

[740W]	Accesso-spento Accende e spegne la radio
Volume Volume Ruotare la manopola per regolare il volume
DC-In Alimentatore	Usare l'adattatore a parete in dotazione per il collegamento alla rete elettrica
Scan Scansione Effettua la scansione delle stazioni DAB+ o FM disponibili
	Home Apre il menu principale
	Sinistra Tornare al menu precedente
[A246]	Destra Va al sottomenu successivo
	Preferiti Richiama una dei preferiti salvati
	Cuffia Connessione da 3,5 mm per le cuffie
Local Stazioni locali Mostra le stazioni disponibili in questa posizione
Sleep	Timer di spegnimento Seleziona la durata del timer di sleepPressione prolungata: apre il menu sleep radio

2.2. Simboli sul display

Simbolo Descrizione		Simbolo Descrizione
	Connessione in corso		Silenziamento
	Nessuna connessione Wi-Fi		Ricerca
	Wi-Fi connesso		Allarme
	Ricezione radio in mono		Radio internet salvata nei preferiti
	Ricezione radio in stereo		Stazione radio FM salvata nei preferiti

3. Contenuto della fornitura

I seguenti accessori sono compresi nella confezione:

1. Radio DR 490
2. Alimentatore
3. Telecomando
4. Manuale

4.1. Requisiti di rete

Prima di utilizzare il DR 490, devono essere soddisfatti i seguenti requisiti:

• Connessione a banda larga in combinazione con un punto di accesso wireless, un router o un dispositivo di rete simile.
• Il dispositivo di rete deve supportare la connessione wireless (802.11b/g/n).
• Se il DR 490 deve essere controllato a distanza tramite DLNA, è necessario un PC o uno smartphone collegato alla stessa rete del DR 490.

4.2. Preparazione della rete

• Una connessione WLAN può essere effettuata come segue:
• Assicurarsi che la spia WLAN sul punto di accesso o router wireless sia accesa.
  Ulteriori informazioni sono disponibili nel manuale utente corrispondente.

Nota: WLAN consente la trasmissione di dati su brevi distanze fino a 20 m senza cavo. Pareti o soffitti riducono la portata della connessione WLAN. Pertanto, posizionare il DR 490 e/o il punto di accesso il più possibile entro questa distanza ed evitare ostacoli tra i dispositivi.

4.3. Navigazione attraverso i menu

Con il tasto è possibile accedere al menu principale del DR 490 in qualsiasi momento.

Utilizzare i tasti freccia ◀▶ ▲▼, per spostarsi tra i singoli menu. Confermate sempre una selezione con il tasto OK. Con il tasto ▶ è possibile passare al menu successivo e con il tasto ◀ tornare al menu precedente. In basso a destra e a sinistra del display vengono visualizzati i possibili tasti.

4.3.1. Immissione testo

Quando si aggiunge l'indirizzo di una stazione radio online o la propria chiave di rete wireless, è necessario immettere il testo. Si tratta della stessa procedura per impostare l'orario, la data o la sveglia.

Per immettere lettere maiuscole/minuscole, simboli o numeri:

1. Premere il pulsante di navigazione su/giù per selezionare un carattere tra i seguenti:

$$ A a B b \dots Z z \% \& # _ {\wedge} \sim^ {\prime \prime};, \therefore ;?! ^ {*} - + @ < = > {\mid } [ \backslash ] (/) 0 1 \dots 9 $$

1. Premere il pulsante di navigazione di destra per passare al successivo. Premere il pulsante invio quando fatto.

NOTA: quando si immettono numeri possono essere anche utilizzati i tasti numerici sul telecomando.

4.4. Messa in servizio

Collegare l'alimentatore di rete sul retro del DR 490 e la spina di alimentazione a una presa di corrente. Collegare l'antenna in dotazione all'ingresso dell'antenna sul retro. In alternativa, collegare il sistema di antenna/antenna da camera con l'adattatore per antenna in dotazione.

Quando si utilizza il dispositivo per la prima volta, selezionare una Lingua (Language) e una rete wireless (Network).

Si veda la sezione „12.3. Rete“ per le configurazioni di rete dettagliate. È possibile impostare la connessione di rete prima o dopo.

• Premere ⏻ (On/Off) per il richiamo della modalità Standby. Ora, data e sveglie attive vengono visualizzate sul display.
• Se si è impostata la connessione di rete e si sta utilizzando nuovamente il DR 490 all'interno della rete, la connessione verrà stabilita automaticamente. Se si desidera cambiare la rete, richiamare le impostazioni per modificare la connessione corrispondente.
• Immettere la password di rete utilizzando il tastierino del telecomando o ▲ e ▼. Se viene visualizzato il carattere desiderato, premere ▶ per passare alla voce successiva. Alla fine dell'immissione, premere OK per confermare. In alternativa, premere ◀ per spostarsi alla voce precedente.

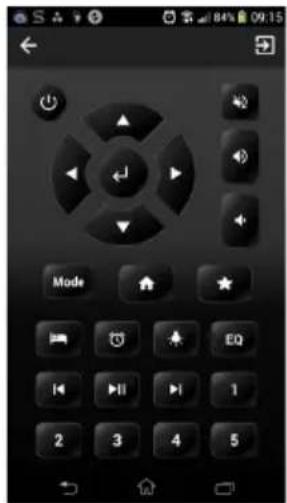

4.5. AirMusic Control App

DR 490 può essere controllata con il proprio smartphone via WiFi. Si raccomanda di utilizzare l'App AirMusic Control. Oltre a controllare la radio, l'app è in grado di riprodurre i file musicali locali dello smartphone su DR 490. A causa degli aggiornamenti frequenti dell'app, il manuale è disponibile solo online. Visitare www.alan-electronics.de e inserire il numero di articolo 27490 nella ricerca. Si troverà la pagina del prodotto DR 490. Nella scheda Bedienungsanleitungen, si troverà il manuale di AirMusic Control.

L'app stessa è disponibile per Android e iOS. Può essere scaricata da qui::

Apple iOS

Android

Lokale Station Internet Radio Media-Center FM AUX

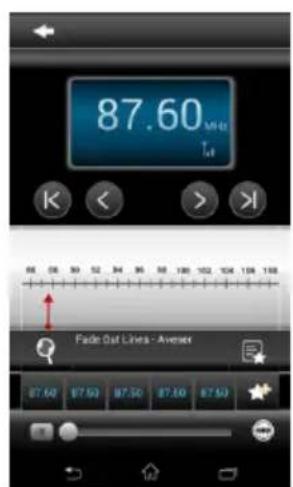

87.60 MHz Fade Out Lines - Avenger

È possibile raggiungere il menu principale da qualunque modalità premendo il pulsante Home

Nel menù principale si possono scegliere le seguenti modalità di funzionamento: Radio Internet, Media Center, FM Radio, DAB+, Centro Informazioni, Configurazione e My mediaU.

6. Internetradio

Dopo che la connessione con la stazione scelta è completa, lo schermo di riproduzione visualizza il bit rate e il formato della stazione

6.1. Preferite

Per creare una lista delle proprie stazioni preferite. Si possono memorizzare fino a 250 elementi, contando sia le stazioni che le cartelle.

Durante la riproduzione, premere e tenere premuto ★ul telecomando per memorizzare la stazione corrente tra le preferite. Si possono sostituire stazioni precedentemente memorizzate con la nuova. Si possono salvare le stazioni tra le preferite mentre le si scorrono nell'elenco personale. Quando la stazione scelta è evidenziata nell'elenco, premere ▶ per accedere al menù di aggiunta stazioni alla lista dei preferiti.

Scegliendo la voce Auto Scan, la radio inserisce ogni stazione nell'elenco, attivandone la riproduzione per 30 secondi. Questa fase si interrompe dopo che la riproduzione di tutte le stazioni, o quando si preme il tasto OK.

Dall'elenco delle stazioni preferite, selezionare la stazione scelta e premere OK per ascoltare. Si può anche premere ▶ per entrare nel sottomenù stazione e Delete, Shift Up/Down in lista, Rename o Play.

6.2. Stazione/Musica

Le stazioni radio sono divise nelle seguenti categorie: Global Top 20, Genre e Country/Location. Per continuare, inserire le sotto-categorie e scegliere la stazione da ascoltare.

6.3. Radio sonno

Selezionare questa opzione se si desidera ascoltare suoni di sottofondo rilassanti per addormentarsi. È possibile scegliere tra:

• Uccelli
• Pianoforte
• Spa (Relax)
• Universo
  • Onde (Rumore del mare)

Attraverso pressione prolungata del tasto Timer di spegnimento (possibile solo in modalità Internet radio!), si verrà indirizzati direttamente al menu. Se il dispositivo si spegne automaticamente, è necessario attivare anche il timer di spegnimento, si veda il Capitolo 12.12 Timer di spegnimento.

6.4. Storia

Mostra una lista delle ultime stazioni ascoltate. Il sistema può memorizzare una cronologia contenente fino a 10 stazioni.

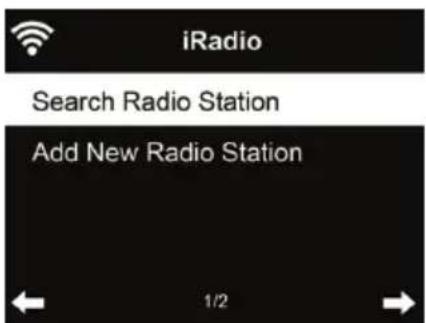

6.5. Service

Search radio station - Inserire la chiave di ricerca per trovare stazioni radio nell'elenco.

Add new radio station - Le stazioni aggiunte saranno salvate tra i preferiti. C'è da notare che la massima lunghezza dei nomi delle stazioni radio è di 250 caratteri.

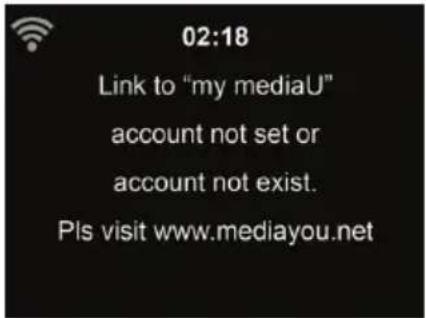

7. My mediaU

Visualizza e riproduce le stazioni mediaU dell'elenco sul server mediaU. Impostare dapprima le proprie informazioni di accesso.

Per attivare l'elenco personalizzato stazioni, applicare i passi seguenti:

1. Accedere al sito http://www.mediayou.net/
2. Iscriversi al gruppo mediaU
3. Accedere al sito
4. Inserire l'indirizzo MAC wireless del dispositivo DR 490 per il sito web mediaU. Questa informazione è disponibile nel menù Information Center > System Information > Wireless Info
5. Se la configurazione riesce, sarà finalmente possibile salvare e visualizzare le playlist personalizzate di stazioni mediaU. Per accedere al DR 490 non serve inserire nome utente e password.
6. Se ci sono diversi profili di accesso definiti sul DR 490, sarà possibile scegliere quella attualmente in uso al menù Configuration.

Ogni volta che si applicano modifiche alle proprie playlist, basta andare al menù Configuration > Manage my MediaU per sincronizzare le modifiche nel DR 490.

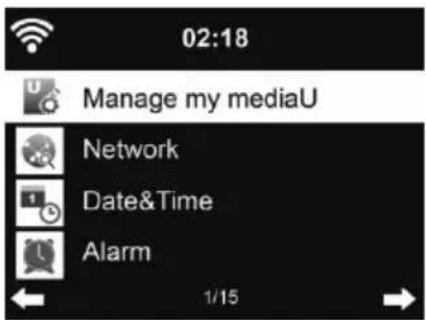

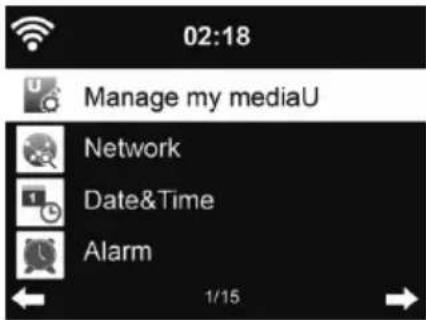

02:18 Manage my mediaU Network Date&Time Alarm 1/15

8. Radio DAB/DAB+

La modalità radio DAB riceve la radio digitale DAB/DAB + e visualizza le informazioni relative alla stazione.

Per passare alla modalità DAB, premere selezionare Radio DAB e confermare con OK.

Per la migliore qualità di riproduzione, l'antenna deve essere allineata in modo tale che il display ottenga

la massima potenza del segnale e quindi la migliore qualità del suono. L'icona in alto a sinistra del display indica la potenza del segnale della stazione ricevuta.

8.1. Scansione delle stazioni

La prima volta che si seleziona la modalità radio DAB, DR 490 esegue automaticamente una scansione completa per vedere quali stazioni sono disponibili.

Quando la scansione è completa, la radio mostra un elenco delle stazioni disponibili. Se si desidera eseguire un'altra ricerca della stazione DAB, premere due volte il tasto ◀. Se la vecchia lista delle stazioni dovrebbe essere sovrascritta, premere Si. Scegliere No quando nuove stazioni devono essere aggiunte all'elenco delle stazioni vecchie o ESC per non eseguire una ricerca.

8.2. Ricerca e selezione stazione

Per passare alla stazione successiva / precedente, premere ▲/▼ sul telecomando durante la riproduzione musicale. In alternativa, con ◀ ci sarà la lista completa delle stazioni. Qui è possibile vedere una panoramica di tutte le stazioni disponibili e selezionare una stazione desiderata.

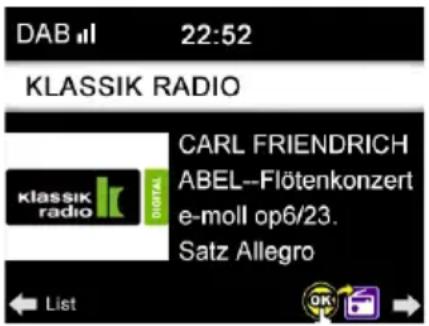

8.3. Informazioni stazione e slideshow

Con il tasto ▶ muoversi tra le informazioni stazione e lo slideshow.

• Nome stazione
• Testo radio (DLS)
• Genere
• Sampling e Bitrate
• Potenza del segnale
• Canale/Frequenza
• Nome Multiplex

8.4. Salvataggio stazioni preferite

Premere e tenere premuto ★ul telecomando o il dispositivo per salvare la stazione.

Si possono salvare fino a 20 stazioni. Premere★, quindi premere ▲/▼ sul telecomando o il dispositivo per scegliere la stazione salvata. O scegliere dal tastierino numerico sul telecomando direttamente una stazione preimpostata.

8.5. Richiamo Preferiti

Per richiamare una stazione preferita premere ★, utilizzare ▲/▼ per selezionare la stazione desiderata e confermare con OK. O semplicemente usa il tastierino numerico sulla tastiera.

Nell'elenco dei preferiti, premere il tasto ▶ per accedere a un menu per eliminare o spostare la stazione memorizzata. Le stazioni salvate non possono essere salvate di nuovo.

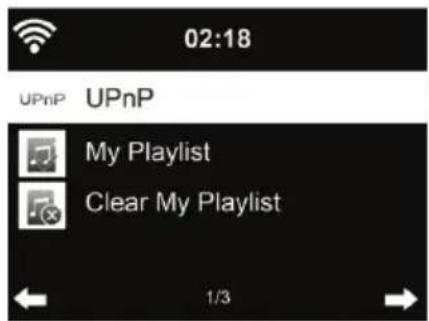

9. Centro multimediale

Con il DR 490, è possibile riprodurre brani utilizzando UPnP o DLNA. La differenza tra le due tecniche sta nella direzione dell'accesso.

È possibile accedere al server UPnP dal DR 490 e la sua musica può essere riprodotta. Il controllo e la navigazione sono eseguiti dal DR 490.

Mediante DLNA, la riproduzione può essere ad es. essere avviata su un PC e il DR 490 è selezionato solo come dispositivo di riproduzione.

02:18 UPnP UPnP My Playlist Clear My Playlist 1/3

9.1. UPnP

• Per godere della diffusione di buona musica dal PC, effettuare le operazioni seguenti sul PC:
• Connettere il PC alla rete.
• Assicurarsi che il DR 490 sia acceso e connesso alla stessa rete del dispositivo.
• Aprire la piattaforma UPnP Windows Media Player (versione 11 o successive). In alternativa, si possono impiegare altre piattaforme o server, quali Windows Media Connection.

- Abilitare la condivisione dei contenuti multimediali del PC col dispositivo ALBRECHT DR 490.

• Aggiungere i file audio e le cartelle che si intendono condividere con il DR 490 alla libreria multimediale.
• Si può anche impostare la trasmissione da altri server di contenuti musicali, quali smart phone (basati su piattaforma Android):
• Connettere il terminale mobile alla rete
  • Cercare e installare app di condivisione contenuti multimediali da Google Play.
• Aggiungere i file audio da condividere presenti sul dispositivo mobile.
• Dopo aver impostato il server di condivisione, selezionare il file musicale e controllarne la riproduzione sul DR 490.

Se è stata attivata l'opzione di condivisione contenuti multimediali, è possibile vedere i file condivisi sotto la voce UPnP. Se i file multimediali condivisi si trovano su più computer, compare l'elenco delle alternative. Scegliere da qui il file condiviso che si intende riprodurre.

Premere Info per visualizzare a schermo le informazioni della traccia in riproduzione.

Suggerimenti: La radio è in grado di leggere la traccia del nome dei file solo se contenente meno di 40 caratteri. E i caratteri devono essere quelli delle lingue europee. Se si verificano problemi nella lettura delle traccia in modalità UPnP, si può tentare di rinominare il file.

Se però la traccia continua a non essere riproducibile, si può tentare di convertire il file in un formato diverso.

9.1.1. Playlist personale

È possibile creare una playlist personalizzata della propria musica preferita tramite UPnP. In fase di riproduzione di un brano musicale, premere e tenere premuto OK per salvare il brano in My Playlist.

9.1.2. Cancellazione Playlist

Si possono rimuovere tutti i brani musicali salvati nella Playlist personale.

9.2. DLNA

Il nome dispositivo standard per DLNA è "ALBRECHT DR 490". In alternativa, è possibile personalizzare il nome individualmente (vedere la sezione 12.18 Dispositivo.

Nel Capitolo 9.1 UPnP ci sono le informazioni per la configurazione dello streaming multimediale dal PC o da un altro server multimediale. Dare anche un'occhiata alle istruzioni del proprio software o app.

I file musicali devono essere in formato MP3/AAC/AAC+/WMA/FLAC 32kbps->320kbps per lo streaming tramite DR 490.

10. Radio FM

La modalità radio FM riceve la radio analogica nella banda FM e visualizza le informazioni dalla stazione se sono inviate tramite RDS. Per la migliore qualità di riproduzione, l'antenna deve essere allineata in modo tale che il display ottenga la massima potenza del segnale e quindi la migliore qualità del suono. L'icona in alto a sinistra del display indica la potenza del segnale del dispositivo della stazione ricevuta.

10.1. Impostazione stazione

Per passare alla modalità FM, premere le selezionare FM.

Premere ◀/▶ per cercare le stazioni FM. La ricerca viene interrotta non appena viene ricevuta una stazione.

Premere ▲/▼ per impostare manualmente una stazione. Ogni passo di ricerca è 0,05 MHz.

La radio può anche eseguire una ricerca completa delle stazioni e salvare tutte le stazioni trovate

nei preferiti. Basta premere OK in modalità FM per la ricerca completa delle stazioni.

10.2. Preferiti

Per salvare la stazione, tenere premuto ★ finché non si accede alla modalità memoria. Utilizzare ▲/▼ per navigare fino alla posizione di memoria in cui si desidera salvare la stazione e confermare con OK. In alternativa, è anche possibile tenere premuto un numero sul tastierino numerico del telecomando per memorizzare direttamente la stazione.

È possibile memorizzare fino a 20 stazioni. Per richiamare un preferito premere ★, scegliere quindi con ▲/▼ la stazione desiderata dalla lista e confermare con OK. Anche durante la riproduzione dei preferiti, una stazione memorizzata può essere richiamata direttamente dal tastierino numerico.

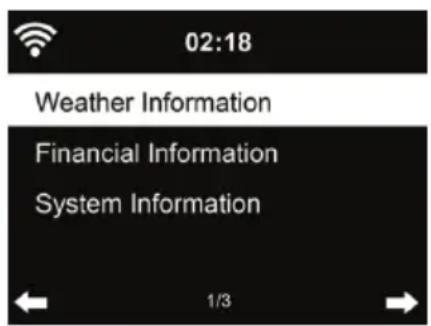

11. Centro informazioni

02:18 Weather Information Financial Information System Information 1/3

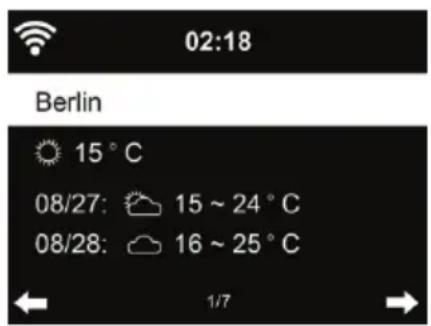

11.1. Informazioni meteo

Il sistema fornisce informazioni e previsioni meteo su 5000 località. Scegliere il paese e la città le cui info meteo si desiderano.

02:18 Berlin 15 °C 08/27: 15 ~ 24 °C 08/28: 16 ~ 25 °C 1/7

Premere ◀/▶ per vedere le previsioni meteo.

Il sistema può indicare le info meteo anche in modalità di standby. Sulla pagina delle info meteo, premere OK per definire la città di cui mostrare i dati sullo schermo di standby.

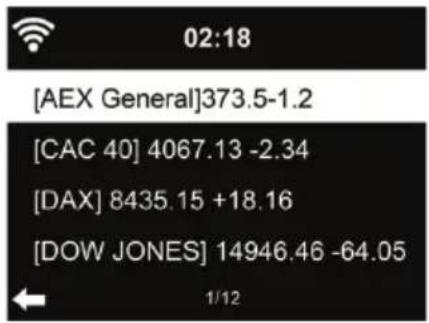

11.2. Servizi finanziari

02:18 [AEX General]373.5-1.2 [CAC 40] 4067.13 -2.34 [DAX] 8435.15 +18.16 [DOW JONES] 14946.46 -64.05 1/12

Consultare gli indici delle borse di tutto il mondo.

11.3. Informazioni di sistema

Se attivo, le opzioni di My mediaU saranno mostrate nel menù principale.

Se ci sono più accessi mediaU definiti nel DR 490, scegliere da qui il profilo di accesso predefinito.

Fare riferimento a 8.2 più avanti per altre informazioni sulla definizione di un profilo mediaU.

11.3.1. Versione SW

Qui viene visualizzata la versione del software del dispositivo.

11.3.2. Info rete radio

Si vedranno le seguenti informazioni:

• Stato (WLAN)
• Indirizzo MAC
• SSID (Router)
• Indirizzo IP
• Sottorete
• Gateway
• DNS1
• DNS2

12. Configurazione

12.1. Visualizzazione orario

Scegliere lo stile dell'orologio durante la modalità standby – Analogico o Digitale

02:18 Analog • Digital 1/2

12.2. Gestione di My mediaU

Se attivo, le opzioni di My mediaU saranno mostrate nel menù principale.

Se ci sono più accessi mediaU definiti nel DR690CD, scegliere da qui il profilo di accesso predefinito.

02:18 Manage my mediaU Network Date&Time Alarm 1/15

12.3. Rete

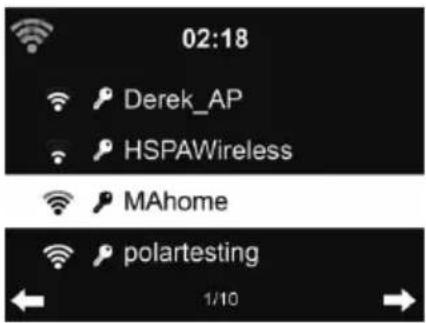

12.3.1. Configurazione di rete wireless

Attiva/Disattiva la rete WiFi. Quando la rete WiFi è attivata, il sistema si connette automaticamente alla rete

Scegliere l'AP richiesto.

Inserire la chiave WEP o WPA per connettersi al sistema WiFi.

Se premuto accidentalmente ▶ per spostare una battuta ridondante, premere ◀ per correggere.

Se si dispone di un router dotato di tasto WPS/QSS, è possibile impostare la connessione di rete semplicemente, grazie alla funzione WPS. Inserirlo e premere il tasto WPS/QSS sul router entro 120 secondi. La connessione tra il router e il DR690CD sarà quindi configurata automaticamente.

12.3.3. Configurazione manuale

Si può usare la funzione DHCP (il cui indirizzo IP è assegnato automaticamente) o inserire manualmente l'indirizzo IP per la connessione di rete wireless.

Se si sceglie l'opzione di impostazione manuale per connessione cablata, si devono inserire le seguenti informazioni:

1. SSID (il nome del proprio Punto di Accesso);
2. Indirizzo IP;
3. Subnet Mask;
4. Gateway predefinito;
5. Server DNS preferito;
6. Server DNS alternativo.

È possibile scegliere (con l'opzione Manage) una rete specifica, se si dispone di più connessioni di rete configurate in una data area.

12.3.4. Controllo connessione all'accensione

„Attiva/Disattiva la rete WiFi“:

Quando la rete WiFi è attivata, il sistema cerca automaticamente un AP disponibile. Scegliere l'AP richiesto.

Inserire la chiave WEP o WPA per connettersi al sistema WiFi.

Se la connessione di rete wireless non esiste o è fallita, l'icona nell'angolo superiore sinistro sarà barrata con una croce.

12.4. Data e ora

• Impostare data e ora
• Scegliere il formato dell'ora visualizzata tra 12 Hour o 24 Hour (predefinito).
• Scegliere il formato data indicando la posizione di YY (anno), MM (mese) e DD (giorno) – YY/MM/DD, DD/MM/YY (predefinito) o MM/DD/YY.
• Attivare/Disattivare (valore predefinito) l'opzione Daylight Saving Time (DST).

In una connessione di rete wireless, il fuso orario GMT (+00:00) è l'orario di riferimento per la regolazione dell'ora. Calcolare l'orario in base al proprio fuso orario e quindi impostare l'ora di sistema.

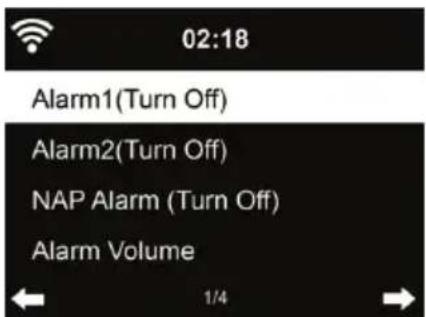

12.5. Sveglia

Ci sono tre sistemi di sveglia indipendenti - 2 sveglie definite in base all'orario assoluto (Alarm 1 e Alarm 2) e una sveglia definita in base all'orario relativo (NAP Alarm). Premere Alarm sul telecomando per accedere direttamente a questo menù.

Le prime due sveglie sono simili a quella normale, attivarle, quindi definire l'orario e impostarlo perché la sveglia suoni ogni giorno, una volta sola o ogni settimana in un giorno specificato. Scegliere il suono da impostare per la suoneria, tra segnalazione acustica, melodia o radio.

Da notare che la sorgente della sveglia è l'ultimo brano ascoltato o la stazione radio Internet predefinita, se la suoneria sveglia è regolata su Radio. Si può impostare una sola stazione radio per entrambi i tipi di sveglie. Quando scocca l'ora di impostazione sveglia, l'unità si connette ad Internet se la rete è disponibile. Perciò ci può essere un pò di ritardo tra lo scoccare dell'ora di sveglia e la riproduzione radio. Se la connessione di rete non è disponibile entro un minuto, la sveglia passerà automaticamente alla modalità Melody.

Dopo l'impostazione di Alarm NAP, essa suona ogni 5/10/20/30/60/90/120 minuti, in base al valore scelto nella sua definizione.

100 Italiano

Scegliere la voce Alarm Volume per configurare il volume delle sveglie.

Quando una o più sveglie sono impostate, apparirà l'icona di un orologio sulla parte superiore dello schermo. L'icona dell'orologio con l'orario di sveglia apparirà chiaramente anche sullo schermo in modalità standby.

Quando la sveglia suona, premere un tasto qualunque per attivare la modalità di ripetizione sveglia. La sveglia suonerà di nuovo in 5 minuti. Premere il tasto ⬇ per interrompere la sveglia.

12.6. Timer

Premere ◀/▶ per impostare il timer, premere OK per avviare. Il timer effettuerà il conto alla rovescia ed emetterà un bip quando raggiunge 00:00.

Per annullare il timer, accedere alla schermata timer e premere nuovamente OK.

12.7. Riproduzione programmata

Questa funzione consente di riprodurre automaticamente la radio ad un orario programmato. Attiva la funzione e seleziona la frequenza con cui desideri ripeterla (quotidianamente, una volta o solo in determinati giorni della settimana). Quindi selezionare l'orario di inizio e fine programmato e decidere quale modalità (Internet, DAB o radio FM) deve essere riprodotta.

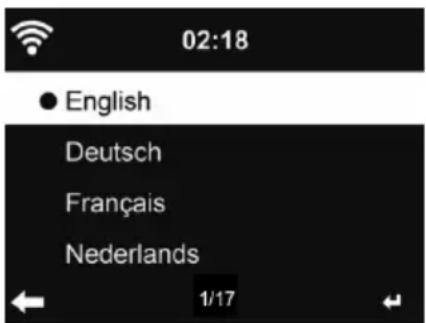

12.8. Lingua

02:18 ● English Deutsch Français Nederlands ← 1/17 ←

Scegliere la lingua OSD: English/Deutsch/Espanol/Français/Português/Nederlands/Italiano/Pyrский/Svenska/Norsk/Dansk/Magyar/Český/Slovenský/Polski/Türkçe/Suomi

12.9. Regolatore di luminosità

Impostare la luminosità della retroilluminazione dello schermo.

Attivando la funzione di risparmio energia, è possibile scegliere il livello cui diminuire la luminosità quando la radio entra in modalità standby o quando nessun tasto di input è premuto per 15 secondi. L'opzione accensione mantiene lo schermo sempre illuminato. In questo caso, si può comunque scegliere il livello di luminosità dello schermo

Si veda la tabella seguente si come le impostazioni di regolazione della luminosità influenzeranno l'illuminazione dello schermo:

Scelta	Livelli di luminosità	In riproduzione In standby
Risparmio energetico	Come impostato	Dopo 15 sec., la luminosità dello schermo passa al livello di luminosità Risparmio energetico impostato	Dopo 15 sec., la luminosità dello schermo passa al livello di luminosità Risparmio energetico impostato
Acensione Come impostato		Lo schermo resta sempre sul livello di luminosità impostato	Dopo 15 sec., la luminosità dello schermo passa al livello di luminosità Risparmio energetico impostato

12.10. Indicazione

Scegliere lo stile del display – Colori o Monocromo.

02:18 ● Color Monochrome 1/2

12.11. Risparmio energia

Impostare il timer di risparmio energia (5/15/30min) che regola la durata di funzionamento della radio, prima del passaggio automatico alla modalità standby, quando la connessione di rete non è disponibile.

Scegliere la voce „Turn off“ per ignorare la funzione di risparmio energia.

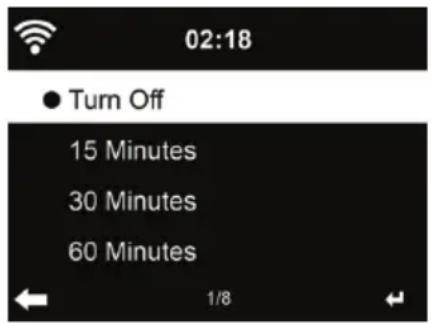

12.12. Timer di spegnimento

02:18 ● Turn Off 15 Minutes 30 Minutes 60 Minutes 1/8

Disattivare o impostare a 15/30/60/90/120/150/180 minuti il timer di auto-spegnimento. Dopo l'impostazione di tale tempo, apparirà nell'angolo in alto a destra un'icona a forma di letto con l'indicazione dei minuti che restano. Il DR690CD si spegne alla scadenza del tempo impostato. Premere il pulsante Sleep sul telecomando per l'accesso rapido a questa funzione. Pressione prolungata del tasto per richiamare la radio sonno, si veda il Capitolo 6.3 Radio sonno

12.13. Memoria di transito

Configurare il tempo di bufferizzazione durante la riproduzione musicale, 2/4/8 secondi. Nel menu Buffer è possibile configurare il tempo del buffer musicale a 2/4/8 secondi. Nel menu Sound Quality è possibile scegliere tra qualità Alta e Bassa

12.14. Meteo

DR690CD è in grado di mostrare le attuali condizioni meteo in modalità standby. Attivare la schermata di standby e scegliere l'unità di misura della temperatura (°C o °F) da usare per mostrare le condizioni meteo in modalità standby.

Quando l'opzione è attiva, lo schermo mostrerà alternativamente l'ora e le info meteo quando l'unità è in standby.

12.15. Configurazione FM

Nel menu modalità FM è possibile scegliere tra le modalità Mono/Stereo di ricezione delle stazioni radio FM.

Selezionare Soglia FM o DAB per impostare la soglia di ricerca o stereo su uno di tre livelli.

In modalità FM o DAB, è possibile scegliere, se la radio offre l'opzione, di passare alla radio Internet. Se la stazione FM o DAB attualmente in riproduzione è disponibile anche tramite la radio Internet, appaiono 2 icone nell'angolo in basso a destra. Tenere premuto il tasto OK per passare all'ascolto della stazione corrente in modalità radio Internet. Questa opzione è utile se la stazione ha una debole ricezione FM / DAB

DAB 22:52 KLASSIK RADIO klassik radio DIGITAL CARL FRIENDRICH ABEL--Flötenkonzert e-moll op6/23. Satz Allegro List

12.16. Impostazione radio locali

02:18 Manual Setup ● Auto Detect 1/2

C'è un'opzione di scelta rapida Local Radio nel menù Internet Radio, che consente di raggiungere facilmente le stazioni radio della propria località.

La propria località può essere impostata manualmente (opzione Manual Setup), oppure far sì che il sistema individui automaticamente (opzione Auto Detect) la propria posizione attuale. Il sistema individua la posizione in base all'indirizzo IP della propria connessione di rete.

12.17. Impostazioni di riproduzione

Scegliere la modalità di riproduzione del media center - Inattivo (senza ripetizione o riproduzione casuale tracce), Ripetizione di una o tutte le tracce, o Riproduzione casuale.

12.18. Dispositivo

Il nome predefinito del dispositivo per il sistema DLNA è Internet Radio DR690CD. Si può rinominare l'unità dal menù di impostazioni DLNA sul proprio PC o dispositivo mobile.

12.19. Equalizzatore

L'impostazione predefinita per l'equalizzatore è Rock, ma si può scegliere un'altra impostazione tra Normal, Jazz, Rock, Flat, Film, Classical, Pop o News.

Premendo ▶ nel menu dell'equalizzatore, è possibile modificare ogni preimpostazione singola e selezionare Treble, Bass e Loudness.

12.20. Ripresa riproduzione Il'accensione

Il sistema per impostazione predefinita riprende la riproduzione della radio internet, se si era in ascolto della radio o del media center prima di spegnere l'unità. Se questa opzione viene disattivata, il sistema visualizza sempre il menù principale all'accensione.

12.21. Aggiornamento software

Aggiornamento del software. Se una versione aggiornata del software di sistema è disponibile sul server, il sistema mostrerà una notifica quando si torna al menù principale.

12.22. Reimpostazione

Ripristino delle impostazioni predefinite.

Dopo la reimpostazione dell'unità DR690CD, il sistema apre il menù di impostazione Language. Quindi il sistema passa automaticamente al menù di impostazione Network, dopo aver scelto la lingua di visualizzazione OSD.

13. Risoluzione dei problemi

Errore Rimedio
L'unità non si accende. 1. Controllare che l'adattatore di alimentazione sia collegato.2. Il dispositivo può avere malfunzionamenti se usato in aree con grandi interferenze radio. Il dispositivo tornerà a funzionare correttamente, quando non ci sonio più interferenze.
Nessuna emissione audio. 1. Attivare l'audio, dato che potrebbe essere stato disattivato2. Aumentare il volume.
Nessuna connessione di rete disponibile.	1. Controllare il funzionamento della WLAN.2. Provare a definire un indirizzo IP del dispositivo.3. Attivare la funzione DHCP del router e ristabilire la connessione col dispositivo.4. Un firewall è attivo sulla rete: impostare il relativo programma in modo da consentire l'accesso.5. Provare a riavviare l'unità.
La connessione di rete WLAN non può essere stabilita.	1. Controllare la disponibilità delle rete WLAN sul punto di accesso in uso.2. Avvicinare il dispositivo al router.3. Assicurarsi di avere correttamente inserito la password WEP/WPA.
Nessuna stazione trovata. 1. Controllare la rete, il punto di accesso e il firewall.2. La stazione radio potrebbe essere attualmente indisponibile, riprovare più tardi o scegliere un'altra stazione.3. Il link della stazione è cambiato oppure non trasmette più - chiedere ulteriori informazioni al fornitore.4. Il link di una stazione aggiunta manualmente è sbagliato, trovare quello corretto e re-inserirlo.
Disturbi sulla trasmissione in FM/DAB	1. Controllare/spostare l'antenna.2. Spostare la radio in un altro posto.
La sveglia non funziona. 1. Attivare l'opzione sveglia.2. Problema dovuto all'impostazione di volume, fare riferimento alla soluzione del problema „assenza di suono“.3. La sorgente scelta per la sveglia è la radio, ma non c'è connessione di rete. Modificare la sorgente di sveglia o riconfigurare la connessione.
Impossibile fare streaming tramite DLNA.	1. Controllare la connessione di rete. Il DR 490 e il dispositivo di streaming devono appartenere alla stessa rete; controllare la buona qualità della connessione di rete.2. Verificare le impostazioni di rete del proprio dispositivo.
Il sistema si blocca improvvisamente.	1. La radio è sovraccarica, riavviare il sistema.2. Il corretto funzionamento del prodotto potrebbe essere disturbato da forte interferenza elettro-magnetica. In questo caso, ripristinare semplicemente le impostazioni predefinite del prodotto, per riprendere il corretto funzionamento, seguendo le istruzioni del manuale. Se il funzionamento non può riprendere, provare ad usare il prodotto altrove.

14. Specificazione

Numero di modello DR 490
Descrizione Radio con Internetradio/DAB+/FM
Display 2.4" / 320 x 240 TFT-colore display
Rete supportata IEEE802.11b/g/n (WIFI)
Chiave WiFi WEP, WPA, WPA2 (PSK) and WPS
Frequenze di trasmissione e potenza WiFi: 2,3995 – 2,4845 GHz; 100 mWBluetooth: 2,402 – 2,480 GHz; 1 mW
Streaming UPnP, DLNA
Formato di riproduzione supportato MP3/AAC/AAC+/WMA/FLAC32kbps => 320kbps
Adattatore di alimentazione Input: 100-240V, 50/60Hz, 0.5AOutput: 5V/1.5A
Consumo energetico in modalità standby	2 W
Temperatura di esercizio	10°C - 40°C
Connettori	DC IN presa di alimentazioneCuffie 3.5mm
Dimensioni	195 mm x 120 mm x 125 mm
Peso	920 g

15. WEEE e smaltimento

La legislazione europea non autorizza più lo smaltimento di dispositivi elettrici ed elettronici vecchi o difettosi tra i normali rifiuti domestici. Restituire il prodotto al punto di raccolta municipale per lo smaltimento. Questo sistema è finanziato dal settore e garantisce uno smaltimento nel rispetto dell'ambiente e il riciclaggio di materie prime di grande valore.

16. Informazioni smaltimento e garanzia

La durata della garanzia decorre dalla data di acquisto da parte del primo utilizzatore finale o dalla data della ricevuta rilasciata dal rivenditore.

La garanzia prevede un periodo di:

24 mesi per l'apparato

6 mesi per gli accessori (batterie, caricatori, cavi, antenne, auricolari, ecc)

La garanzia comprende tutte le anomalie causate da componenti difettosi o funzionalità errate entro il periodo di garanzia fatta eccezione per usura, batterie scariche, graffi al display, involucro difettoso, antenna rotta e difetti dovuti ad effetti esterni quali la corrosione, la sovratensione causata da un'alimentazione esterna inadeguata o l'uso di accessori non idonei. Sono esclusi dalla garanzia anche i difetti causati dall'uso non previsto del prodotto.

Per i reclami in garanzia, contattare il rivenditore di zona. Il rivenditore provvederà a riparare o a sostituire il prodotto oppure ad inviarlo ad un centro di assistenza autorizzato.

È possibile anche contattare direttamente il nostro partner per l'assistenza. Includere con il prodotto la ricevuta di acquisto e descrivere il guasto nel modo più dettagliato possibile.

17. Assistenza tecnica (per unità vendute in Germania):

Dichiarazione di conformità

Il fabbricante, Alan Electronics GmbH, dichiara che il tipo di apparecchiatura radio DR 490 è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.alan-electronics.de

Errori di stampa riservati.

Le informazioni in questo manuale utente sono soggette a modifiche senza preavviso.
