MANUALE UTENTE H7 ROBOROCK

Restore Factory Settings

Roborock S7 Robot aspirapolvere - Manuale dell'utente

Leggere attendamente quello manuale prima di usare quello prodotto e conservarlo con cura per riferimenti futuri.

Italiano

#

143 Informazioni per la sicurezza
147 Risoluzione dei problemi per il robot aspirapolvere Roborock
148 Panorama del prodotto
154 Installazione
159 Connessione all'app
161 Istruzioni
165 Manutenzione ordinaria
175 Parametri di base
176 Errori
178 Problemi comuni
180 Dichiarazione di conformità UE
184 Informazioni WEEE
185 Informazioni sulla garanzia

Informazioni per la sicurezza

Restrizioni

• Questo prodotto è destinato unicamente alla pulizia di pavimenti interni, non deve essere utilizzato all'aperto (come su una terrazza senza recinzione) o su qualunque superficie diversa dal pavimento (come un divano) o in qualunque ambiente commerciale o industriiale.
• Non utilizzato quello prodotto su superfici elevate prive di barriere, come il pavimento di un solaio, una terrazza alla recinzione o sulla superficie di mobili.
• Non utilizzato il prodotto quando la temperature ambiente sia superiore ai 40^ (104°F) o inferiore ai 4^ (39°F).
• Prima di usare il prodotto, eliminare eventuali cavi dal pavimento o spostarli ai lati, per evitare che siano catturati dall'aspirapolvere.
• Per evitare di bloccare il prodotto ed evitare danni a oggetti di valore, rimuovere oggetti leggeri (come borse di plastica) o fragili (come vasi) dal pavimento prima della pulizia.
• I bambini devono essere sorvegliati per accertarsi che non giochino con l'apparecchio.
• Questo prodotto non deve essere utilizzato da persona (fra cui i bambini) con ridotte disponibile fisiche, sensorie o mentali, oppure mancanza di esperienza e

Informazioni per la sicurezza

conoscenza, a meno che siano sorvegliati oistruii sull'uso del prodotto da una persona responsabile della loro sicurezza (CB).

• Questo prodotto può essere utilizzato da bambini di età minima di 8 anni e da persone con ridotte capacità fisiche, sensorie o mentali, oppure mancanza di esperienza e conoscenza, qualora siano sorvegliati o istruiti sull'uso del prodotto in modo sicuro e comprehendano i pericoli coinvolti. I bambini non devono giocare con il prodotto. La pulizia e la manutenzione dell'utente non devono essere effettuati da bambini perché sorveglianza (UE).
• Tenere gli strumenti di pulizia della spazzola principale fuori alla portata dei bambini.
• Non porre nulla (fra cui bambini e animali domestici) sul prodotto, che sia in funzione o meno.
• Tenere capelli, abiti larghi, dita e tutte le parti del corpo lontani da aperture e parti in movimento.
• Non usare il prodotto su oggetti roventi (come MOZziconi di sigaretta).
• Non usare il prodotto su tappeti aelo lungo (l'efficacia del prodotto cui sono anche essere ridotta su tappeti scuri).
• Non usare il prodotto per pulire oggetti duri o taglienti (come residui di decorazioni, vetro e chiodi).

Informazioni per la sicurezza

• Non trasportare il prodotto utilizzato il paraurti verticale, il coperchio superiore o il paraurti.
• Prima di pulire o effettuare operazioni di manutenzione sul prodotto, il prodotto deve essere spento e la spina deve essere rimossa alla presa.
• Non usare panni inumiditi o liquidi per pulire il prodotto.
• Usare il prodotto secondo quando indicate nel manuale. Eventuali perdite o danni causate da uso impropero saranno di responsabilità dell'utente.
• Questo prodotto contiene batterie che sono sostituibili solo da personale esperto.

Batteria e ricarica

AVVERTENZA

• Non ricaricare batterie non ricaricabili.
• Per ricaricare le batterie utilizzato esclusivamente l'alimentatore rimovibile roborock CDZ11RR o CDZ12RR, forniti insieme al prodotto.
• Non smontare, riparare o modificare la batteria o la stazione di ricarica.
• Tenere la stazione di ricarica lontana da fonti di calore (come termosifoni).

Informazioni per la sicurezza

• Non strofinare i contatti di ricarica con mani o panni umidi.
• Qualora il cavo di alimentazione sia danneggiato, interrompere immediatamente l'uso. Per evitare pericoli, il cavo deve essere sostituito dal produttore, da un suo agente di assistenza o da persona similmente qualificate.
• Accertarsi che il prodotto sia spento prima della spedizione.
• Si consiglia di utilizzato l'imballo originale.
• Prima di riporre il robot per un periodo di inutilizzato, caricarlo completamente e riporlo in un luogo fresco e asciutto. Ricaricarlo almeno agli tre mesi, per evitare che la batteria si scarichi.
• Per soddisfare i requisiti di esposizione alle RF, durante il funzionamento occorre Maintainere una distance di almeno 20~cm fra il disposativo e le persone. Per garantire la conformità, si sconsiglia l'utilizzo a distance inferiori.
• L'antenna utilizzata per quello trasmettitore non deve essere collocata vicino a qualunque altra antenna o trasmettitore.

Risoluzione dei problemi per il robot aspirapolvere Roborock

Nome Risoluzione del problema
Robot	Problema elencato nel Manuale dell'utente
	Il prodotto non si accende
	La spazzola principale, la spazzola laterale, la ventola o le ruote principali non funzionano
Stazione di ricarica	Il robot non riceve alimentazione
Cavo di alimentazione	La stazione di ricarica non riceve alimentazione

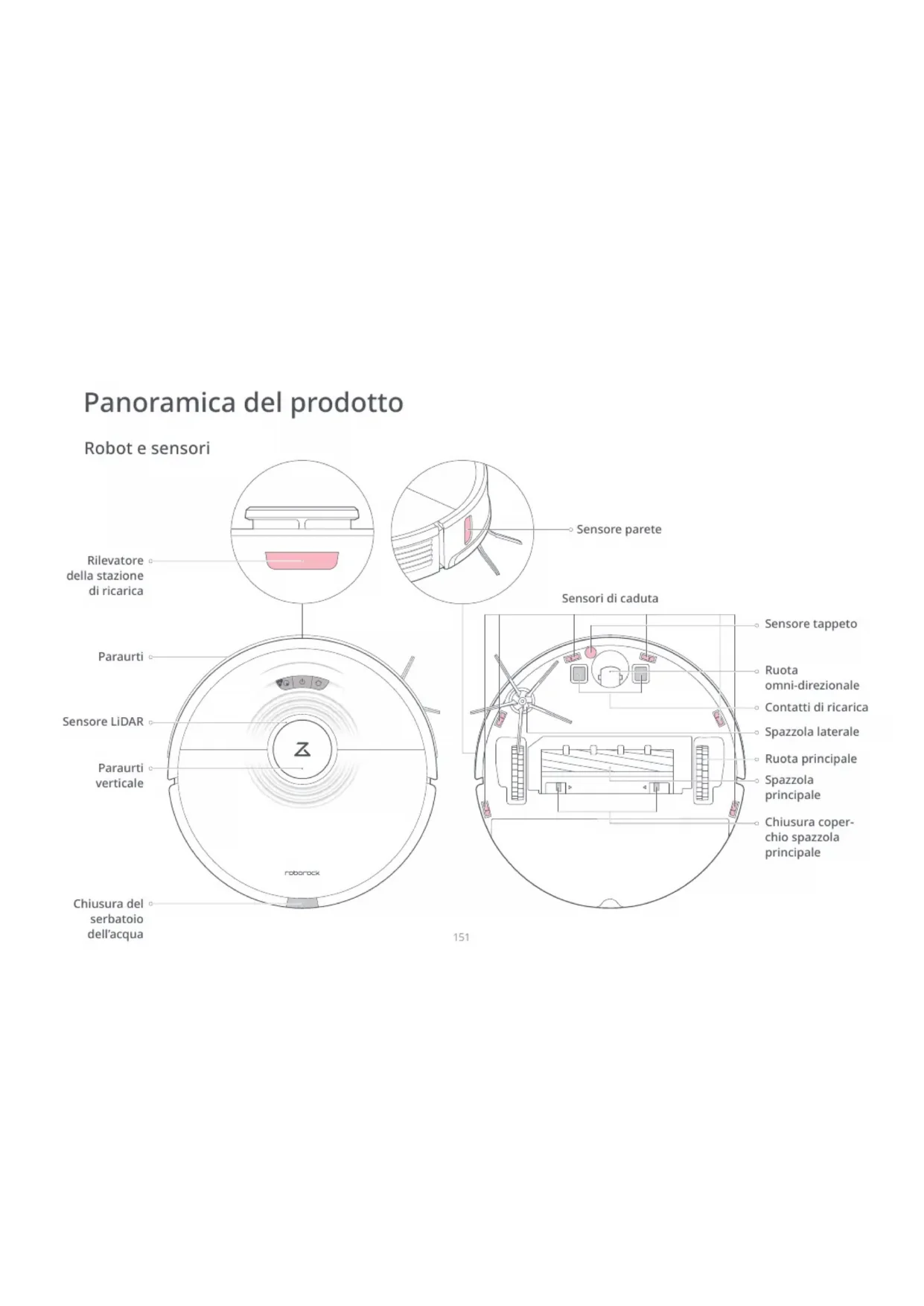

Panorama del prodotto

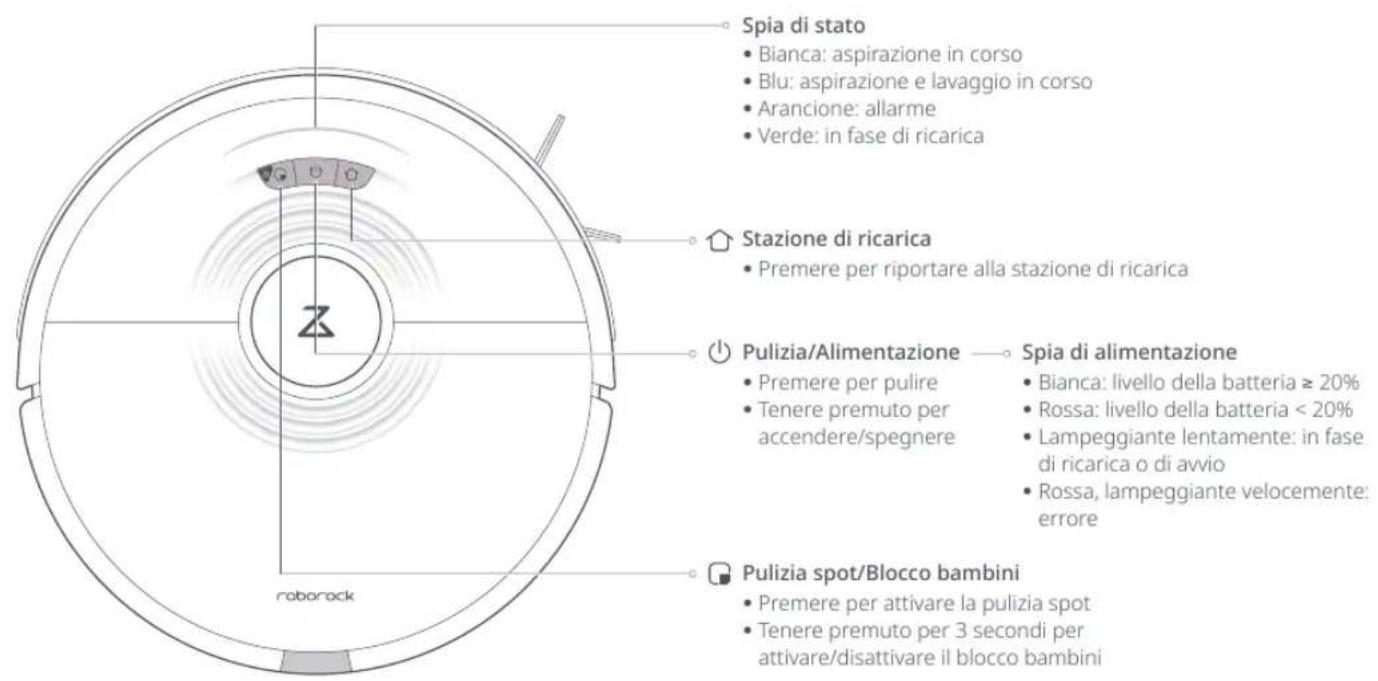

Robot

Note: Premere qualunque pulsante per mettere in attesa il robot durante la pulizia o Il ritorno alla stazione di ricarica.

Panorama del prodotto

Elenco parti

Stazione di ricarica Aggancio panno di lavaggio VibraRise

Panno di lavaggio VibraRiseCavo di alimentazione

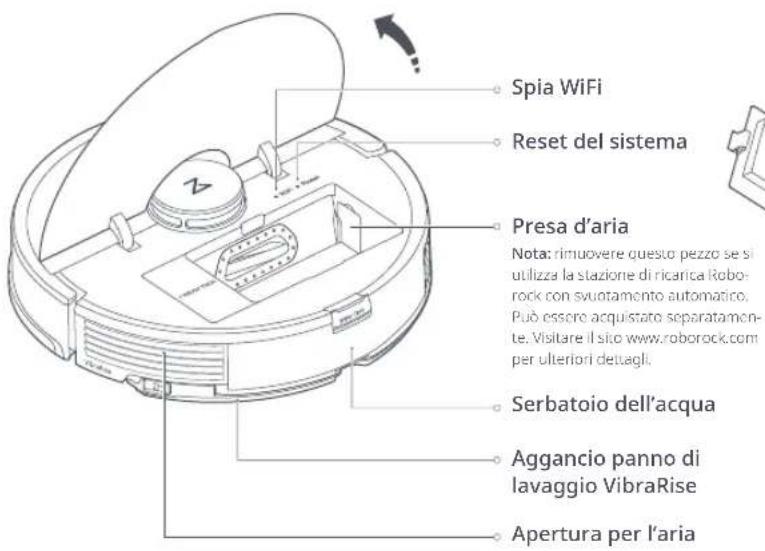

Panorama del prodotto

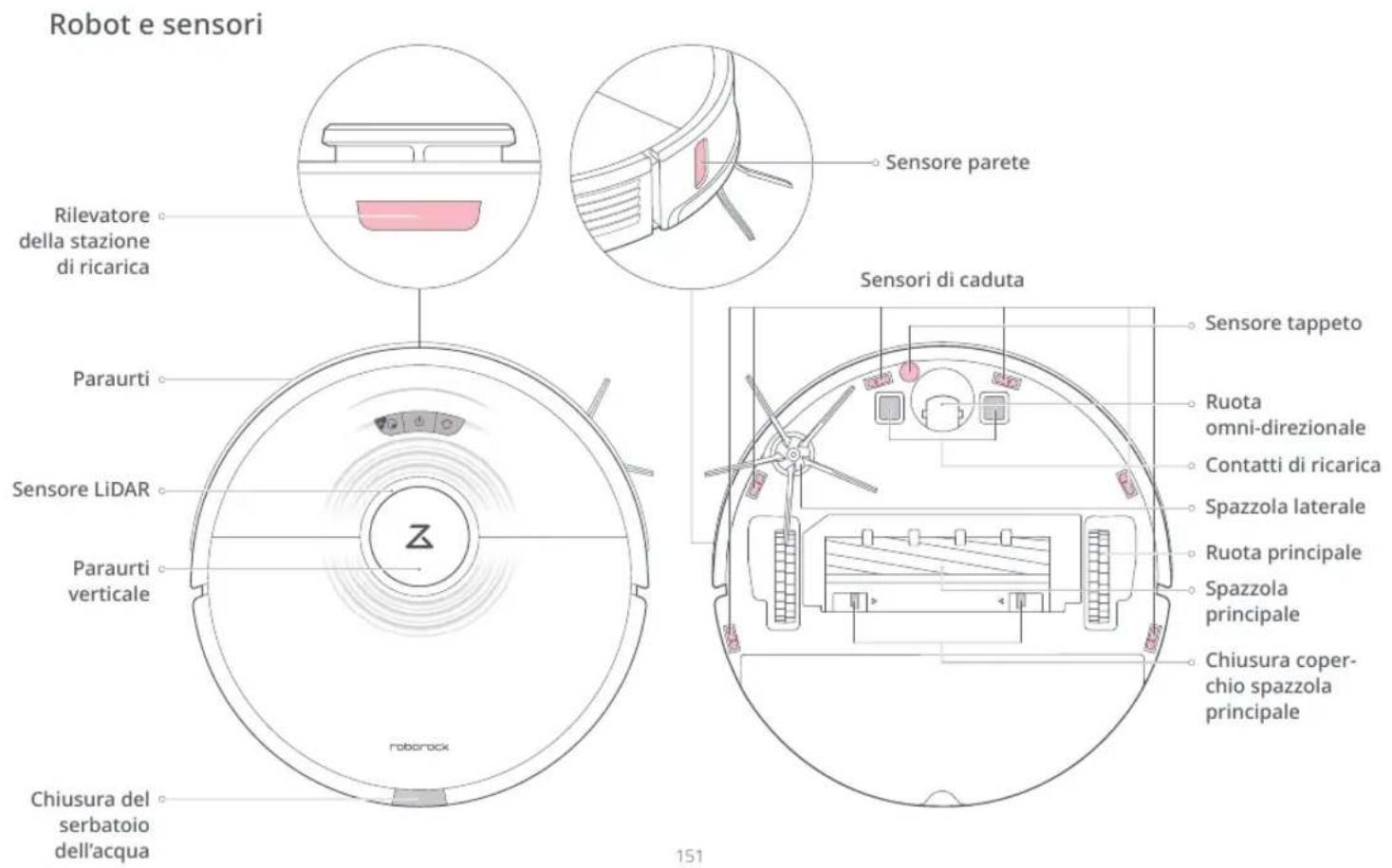

Robot

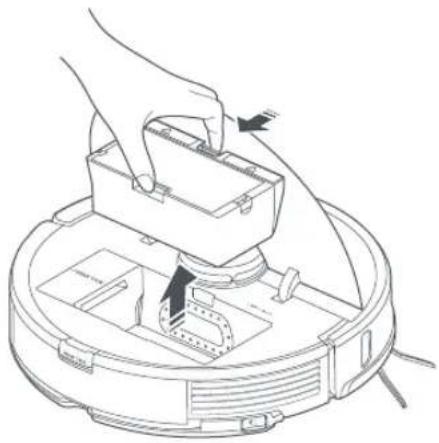

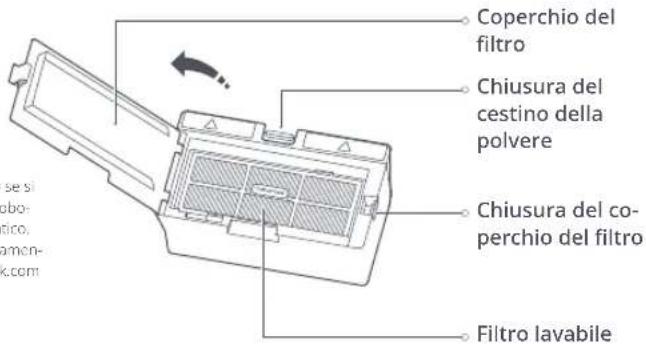

Cestino della polvere

Panorama del prodotto

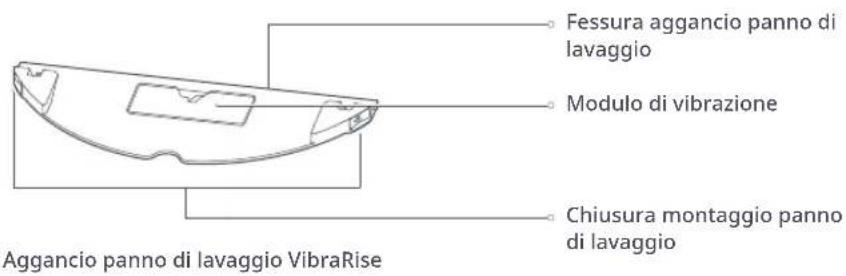

Panorama del prodotto

Modulo VibraRise

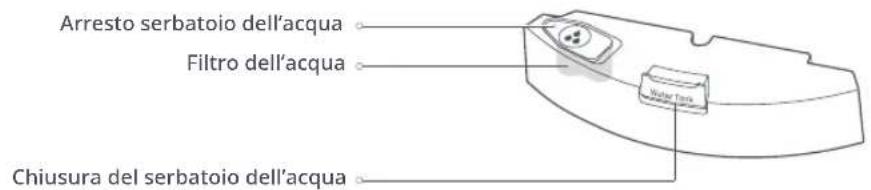

Serbatoio elettrico dell'acqua

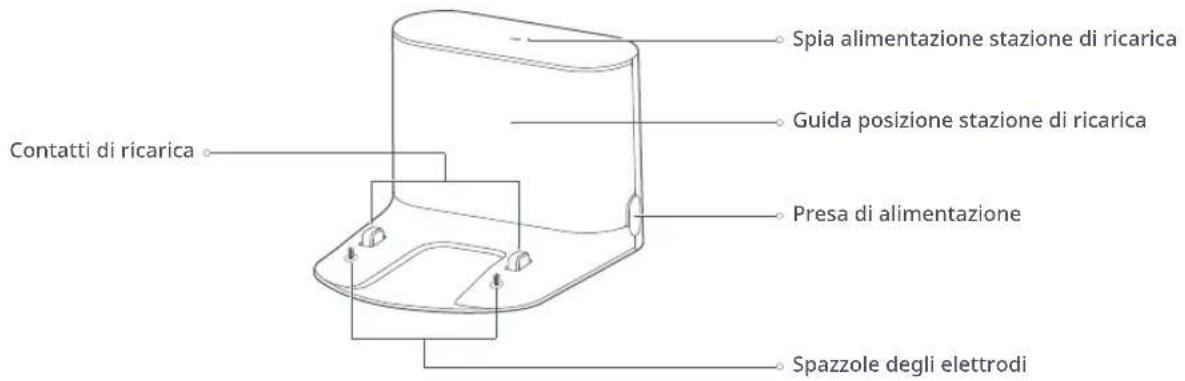

Panorama del prodotto

Stazione di ricarica

Installazione

Importante

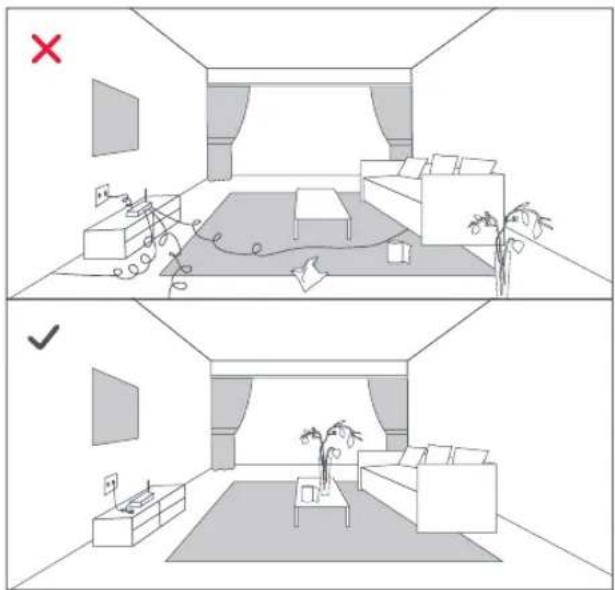

1. Rimuovere cavi e piccoli oggetti dal pavimento e spostare agli eventuale oggetto instabile, fragile, prezioso o pericoloso per prevenire lesioni personali o danni alle cose qualora degli oggetti vengano ingarbugliati, colpiti o fatti cadere dal robot.

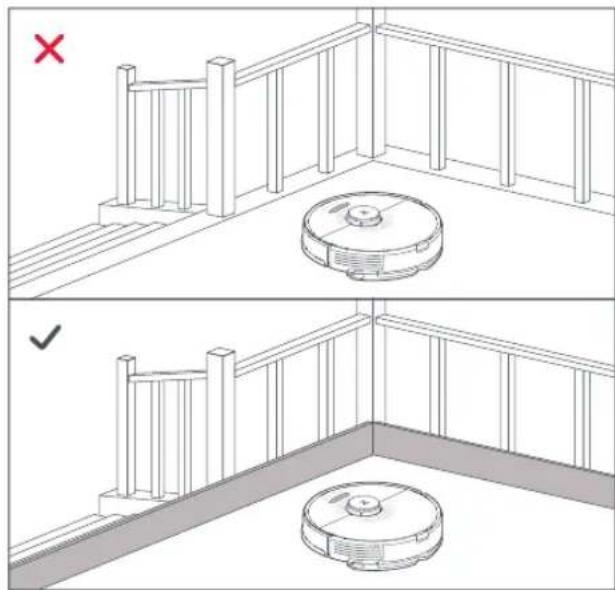

2. Se si utilizes il robot in zone sopraelevate,utilizzare sempre una barriere di sicurezza per prevenire cadute accidentali che possano provocare lesioni personali o danni alle cose.

Note: Durante il primo utilizzato del robot, seguire attentamente il suo percorso di pulizia, prestandoattenzione ai principali ostacoli. Negli utilizzzi successivi, il robot sare in grado di pulire da solo.

Installazione

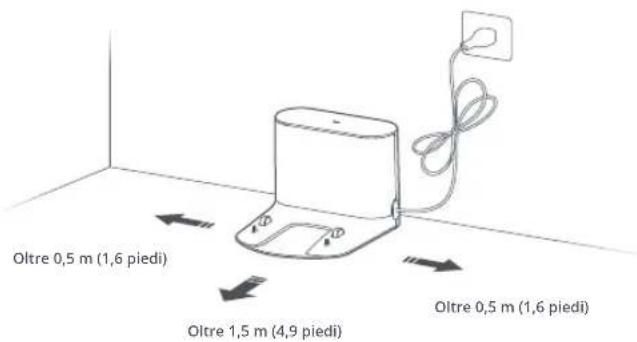

Posizionamento della stazione di ricarica

Collocare la stazione di ricarica su una superficie piana, livellata, contro una parete. Collegare il cavo di alimentazione alla stazione di ricarica ed eliminare eventuali cavi dal pavimento. Per garantire una migliorie esperienza dell'app mobile, collocare la stazione di ricarica in una zona con una buona copertura WiFi.

Note:

Garantire sempre almeno 0,5 m (1,6 piedi) di distanziamento suogni lato e essere 1,5 m (4,9 piedi) di fronte alla stazione di ricarca.
- Se il cavo di alimentazione pende verticalmente sul pavimento, pottrebbe essere catturato dal robot, causando la sconcession della stazione di ricarica.
- La spía della stazione di ricarica è accesa quando la stazione di ricarica è alimentata e si spegne quando il robot è in fese di ricarica.
- Non collocare la stagione di ricarica in luoghi esposti alla luce solare directa e non bloccare la Guida di posizione. In caso contrario, il robot potrebbe non essere in grado di tornare automaticamente alla stazione di ricarica.
- Utilizzare del nastro biadesivo per fissare la stazione di ricarica.

Fissare la stazione di ricarica con del nastro adesivo

Strofinare la zona di pavimento in cui verrà collocata la stazione di ricarica con un panno asciutto, poi fissare la stazione di ricarica mediating del nastro biadesivo sul fondo della stazione.

Nota:

Limpiego del nastro biadesivo per fissare la stazione di ricarica e opzionale.
- Quando necessario, rimuovere lentamente il nastro biadesivo per ricurre la cola residua.

Installazione

3 Accensione e ricarica del robot

Tenuto premuto il pulsante ① per accendere il robot. Quando la spia di accensione si accende, porre il robot sulla stazione di ricarica affinché si possa ricaricare. Per mantenere le prestazioni del pacco di batterie ricaricabiliagli ioni di litio ad alte prestazioni, tenere il robot caricato.

Il colore della spia di accensione indica il livello della batteria:

• Bianca: livello della batteria ≥ 20%
• Rossa: livello della batteria < 20%

Note: Il robot potrebbe non accendersi qualora la batteria avesse poca carica. In quello calso, disporre direttamente il robot sulla stazione di ricarica, affinché si ricarichi.

4 Lavaggio del pavimento

Nota: Per prevenire un excessivo accumulo di sporco sul panno, i pavimenti devono essere puliti con aspirazione almeno tre volte prima del primo ciclo di lavaggio.

1. Rimuovere il serbatoio dell'acqua

Rilasciare the chiusura del serbatoio dell'acqua e spingere il serbatoio all'indietro.

2. Riempire il serbatoio dell'acqua

Aprière l serbatoio dell'acqua, riempirlo d'acqua e richiuderlo strettamente.

Nota:

Riemire solo con acqua. Liquidi detergenti e/o disinfettanti possono corrodere il serbatoio.
- Usare esclusivamente acqua fredda/temperatura ambiente. Lacqua calda potrebbe deformare il serbatoio.

Installazione

3. Reinstallare il serbatoio dell'acqua

Spingere il serbatoio lungo le scanalature sono a che si fissi in posizione con uno scatto.

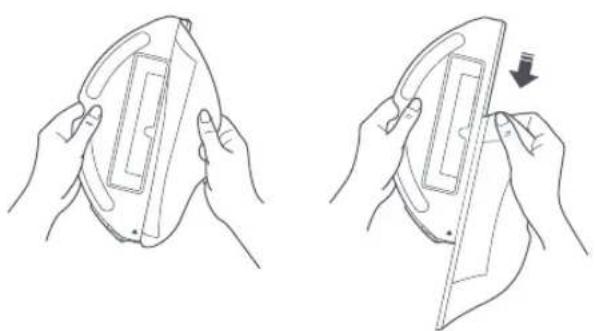

4.Installare il panno di lavaggio VibraRise

Inumidire il panno e strizzarlo per eliminare l'acqua in effeccso. Farlo scorrere lungo la fessura di aggancio fino a fissarlo completeness.

Note: Con quosto prodotto utilizzare esclusvamente il panno di lavaggio VibraRise ufficiale.

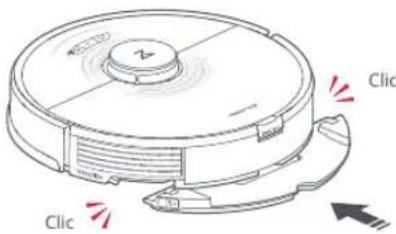

5. Installare l'aggancio del panno di lavaggio VibraRise

Spingere l'aggancio del panno di lavaggio lungo il fondo del serbatoio dell'acqua fino a che si fissi in posizione con uno scatto.

Note: Per migliorare il flusso e la qualità di pulizia dell'acqua, pulire il panno di lavaggio durante 60 minuti di utilizzo.

Installazione

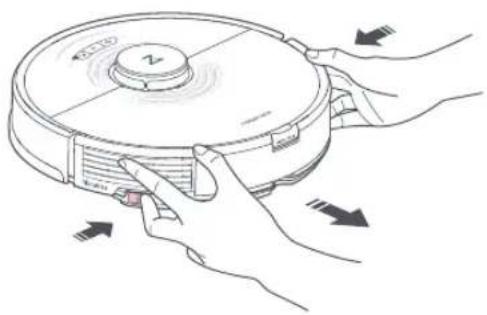

6. Rimuovere l'aggancio del panno di lavaggio VibraRise

Dopo che il robot è tornato alla stazione di ricarica, rimuovere l'aggancio del panno di lavaggio premendo le chiusure su entrambi i lati e spingendo all'indietro.

Nota:

• Lavare il parno after ogni utilizzo e svotare regolarmente il serbatoio dell'acqua inutilizzata.
  Rimuovere l'aggancio del panno di lavaggio quando non si effettua un lavaggio. Il serba-tio dell'acqua poto rimanere installato.

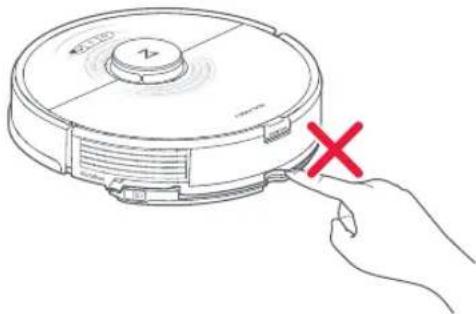

AVVERTENZA

Rischio di lesioni. Non inserire le ditra fra l'aggancio del panno di lavaggio e il serbatoio dell'acqua.

Connessione all'app

Qestro robot supporta sia lapp Roborock che quella Xiaomi Home, Scegliere quella che meglio soddisfa le proprie esigenze.

Download dell'app

1. Cercare "Roborock" nell'App Store o in Google Play oppure scansionare il codice QR per scaricare e installare l'app.

1. Cercare "Xiaomi Home" nell'App Store o in Google Play oppure scansionare il codice QR qui in basso per scaricare e installare l'app.

Connessione all'app

Reset del WiFi

1. Aprire il coperchio superiore e individuare la spia del WiFi.
2. Tenere premuti i pulsanti e no udire l'allarme vocale di "Reset WiFi in corso". Il reset è completo quando la spiadel WiFi lampeggia lentamente. A quello punto, il robot rimarra in attesa di un collegamento.

Spia WiFi

Spenta:WiFi disabilitato
- Lampeggiante lentamente: in attesa di collegamento
Lampeggiante velocamento: collegamento in corso
Fissa:WiFi collegato

Note: qualora non sia possibl collegare il robot acause della configurazione del.
ruteri, di una password dimenticata o di qualunque altra ragione, effettuare il reset del
WiFi e aggungere il robot come nuovo dispositivo.

3 Aggiunta di un dispositivo

Sulla pagina iniziale dell'app, toccare l'icona "i" nell'angolo in alto a destra e seguire le istruzioni per aggiungere un disposativo.

Nota:

-la procedura effettiva potrebbe variare a causa degli aggiornamenti dell'app. Seguire le istruzioni tornite dall'app.
- Sono supportate solo le reti WiFi da 2,4 GHz.
Se il robot attende un collegamento per più di una, il WiFi verrà automatizzato disabilità. Se occorre ricolagare, effettuale il reset del wifi prima di procedere.

Istruzioni

Accensione/spegnimento

Tenuto premuto il pulsante ① per accendere il robot. La spia di alimentazione si accendera e il robot entrera nella modalità standby. Tenere premuto il pulsante ① per spegnere il robot e terminare l'attuale ciclo di pulizia.

Note: Non é possible spegnere il robot notamment si sta ricaricando.

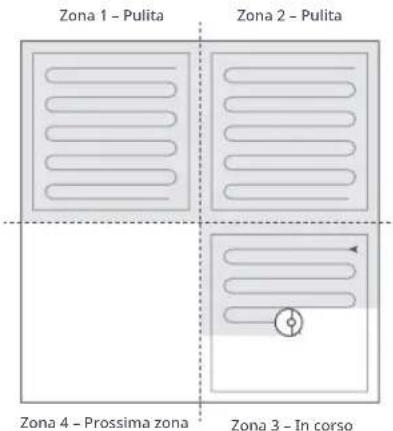

Avvio della pulizia

Premere il pulsante 山 per awiere la pulizia. Il robot programmera il suo percorso in base alla sua scansione della stanza. Suddividera quindi ciascuna stanza in quadrati, pulendo i bordi di ciascun quadrato prima di passare all'interno, con un percorso a zig zag. Si sposterà poi al quadrato successivo, fino a coprirne efficienmente agli zona di agli stanza.

Nota:

• La pulizia non puisse esse Awviata se il livello di caria della batteria è troppo basso. Lasciere ricaricare il robot prima ai avviare la pulizia.
• Prima della pulizia, rimuovere eventuale cavi (fra cui il carrvo di alimentazione della strazione di ricarica) e gli oggetti fragli dal pavimento. Cavi e oggetti sparsi potrebbero essere catturati dal robot, con il risultato di sconsoensioni o danni a cavi e oggetti.
  Se la pulzia viene completata entro 10 minuti, larea verra pulita due voite.
• Se la batteria se sciarcia durante la pulizia, il robot ritorerà automaticamente alla stazione di ricarica per ricariciarsi e riprendere dal punto in cui si è interrotto.
  Se pene laggancio del parno di lavaggio, il robot lo sollevera per pulire le aree coperte da tappeti. Nell'app e possible scegliere di etvitare le aree coperte da tappeti.

Impostazione della modalità

Utilizzare l'app per regolare la potenza di aspirazione e l'intensità della vibrazione.

Istruzioni

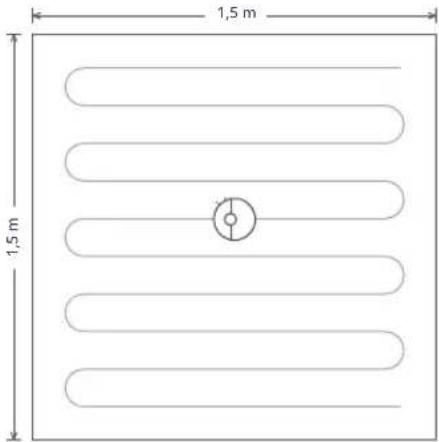

Pulizia spot

Premere per avviare la pulizia spot.

Area: quadrato di 1,5 m (4,9 piedi) centrati sul robot.

Nota: Dopo la pulizia spot, il robot torner a al punto di partenza e passera nella modalità Standby.

Pausa

Durante la pulizia premere qualunque pulsante per mettere in pausa, premere 日 per continuare oppure premere 日 per riportare il robot alla stazione di ricarica.

Note: Posizionando un robot in pausa sulla stazione di ricarica si terminerà l'attuale pulizia.

Riempimento della vaschetta dell'acqua o pulitura del panno per la pulizia

Per aggiungere acqua o pulire il panno per la pulizia, premere un pulsante qualsiasi per arrestare il robot e rimuovere il modulo di lavaggio. Dopo aver aggiunto acqua o pulito il panno, reinstallare il modulo di lavaggio e premere il pulsant 日 per continuare.

Sleep

Se il robot è inattivo per essere alcoolità. Sleep e la sua spia di alimentazione lampeggerà una volta agli pochi secondi. Premere qualunque pulsante per uscire alla modalità Sleep.

Nota:

Il robot non passa nella modalità Sleep durante la ricarica
II robot si speqne automaticamente se lasciato in modalita Sleep per otre 12 ore.

Modalità "Do not disturb" (DND: non disturbare)

Per impostazione predefinita, la modalità DND è arrivata dalle 22:00 alle 08:00. Questo può essere disabilitato o personalizzato nell'app. Nella modalità DND la pulizia viene arrestata, vengono disabilitati gli avvisibili e la spia di alimentazione si affievolisce.

Blocco bambini

Quando il blocco bambini è arrivato, tutti i pulsanti sono bloccati quando il robot è fermo.

Istruzioni

Ricarica

Al termine della pulizia, il robot torna automaticamente alla stazione di ricarica. Se è statoioso in pausa, premere il pulsante per inviarlo alla stazione di ricarica. Durante la ricarica, la spia di alimentazione lampeggia lentamente.

Note: Qualora il robot non risca a trovare la stazione di ricarica, torner alla posizione di partenza più recente. In tal caso, collocare manually il robot sulla stazione di ricarica affinché po scca ricarci.

Errore

In caso di erreore, la spia di alimentazione lampeggia rapidamente di colore rosso e viene emesso un allarme vocale. Si veda "Errori" per le soluzioni.

Nota:

• Il robot passa automaticamente nella modalità Sleep se lasciato in stato di errone per essere 10 minuti
• Posizionando il robot in stato di errone sulla stazione di ricarica si terminerà l'attuale pulizia

Reset del problema

Effettuare il reset del sistema qualora il robot non risponda ai pulsanti premuti o non possa essere spento. In quello modo, il robot si riawiera.

Ripristino alle impostazioni di fabbrica

Accendere il robot se non funzione dopo un reset delsystema. Tenere premuto il pulsante e premere contemporaneamente il pulsante Reset sono a udire l'aviso vocale "Restoring the initial version" (Ripristino alla versione iniziale). Il robot verrà ripristinato ai valori di fabbrica,

Pulizia selettiva delle stanze

Il robot pulirà le aree selezionate nell'app.

Nota:

• Prima di potere utilizzare esta funzione occorre activare la modalità Salvataggio mapper e portarre a termine una pulizia Completa.
• Durante la pulizia il robot potrebbe entrare in aree non selezione Eliminare gli ostacoli dal pavamento nelle stanze selezione, in quanto il robot potrebbe entrare in queste aree.

Pulizia a zone

Il robot pulirà le zone configurate nell'app.

Note: Durante la pulizia della zona designata, l robot potrebree spostars fuori dai cordi della sudittazone. Assurcari che non vi siano cavi, ne estacoli vicini alla zona da pulire.

Istruzioni

Pulizia programmata

Definendo i programmi di pulizia, nelle ore stabilite il robot effettura la pulizia e tornera poi alla stazione di ricarica.

Zone vietate, zone di lavaggio vietato e pareti invisibili

Utilizzato le Zone vietate e le pareti invisibili create nell'app per impedire l'accesso a certe zone e stanze. Per impostazione predefinita, le zone di lavaggio Vietato si attivano quando è installato l'aggancio del panno di lavaggio.

Nota:

• Sono supportare solo le zone violate e le pareti invisibili definite nello'app.
• Prima di potere utilizzare esta funzione occorre attivare la modalita Salvataggio meape e portare a termine una pulizia completeness.
  Zone vitiate, zone di lavaggio vieto et pareti invisibili devono essere utilizzate solo per personalizzazione r'area di pulizia. Non devono essere utilizzare per isozare i pericoli.
• Spostando manualemente il robot o apportando cambiamenti significativi all'ambiente si potrebbe determinare la perdita di zone di passaggio o lavaggio viatico e di pareti invisibil.

Aggiornamenti del firmware

Utilizzato l'app per aggiornare il firmware del robot. Effettuare l'aggiornamento quando il robot è alla stazione di ricarica e il livello di carica della batteria è almeno del 20%. Durante l'aggiornamento, la spia dell'alimentazione lampeggerà rapidamente in bianco,

Altre funzioni dell'app

Visualizzare lo stato del robot	Accelerazione per tappeti
Visualizzazione della mappa in tempo reale	Cronologia delle pulizie
Gestione delle mappe	Programma di manutenzione
Pulizia personalizzata	Regolazione del volume

Note: le funzioni e dettagi effettivi dell'app potrebbero differire lieveamenti acause del periodici siliuppi e aggiornamenti.

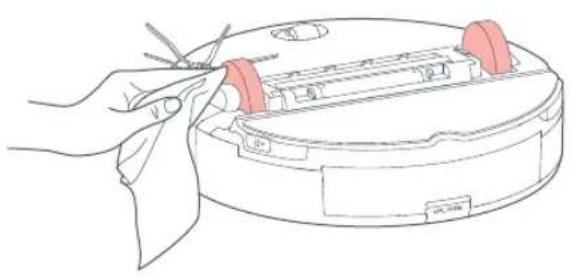

Manutenzione ordinaria

Per garantire le prestazioni ottimali, effettuare la manutenzione del robot in base alle seguenti linee guida:

Parte	Frequenza di manutenzione	Frequenza di sostituzione	Metodo di manutenzione

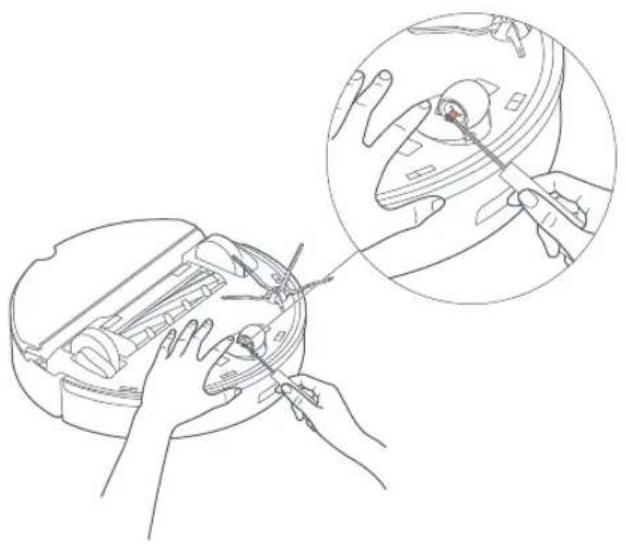

Ruota omni-direzionale	Come necessario /		Usare un cacciavite o un utensile simile per estrarre gli assi. Sciac-quare, lasciare asciugare e reinstallare la ruota.

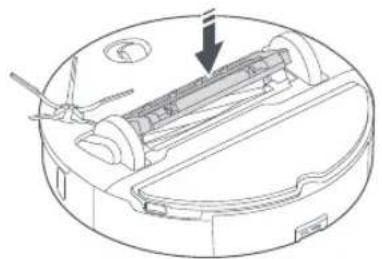

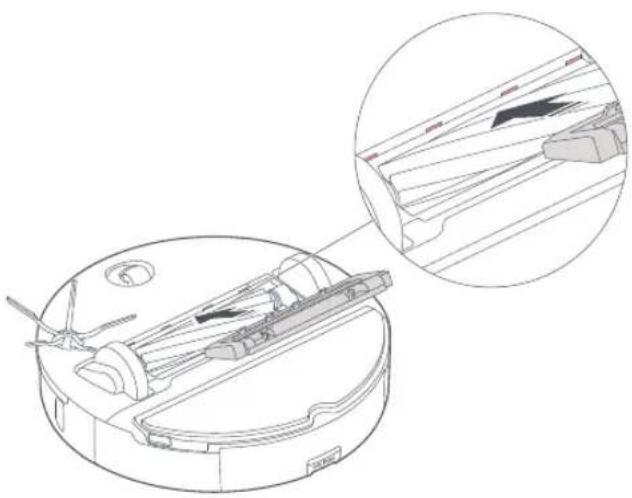

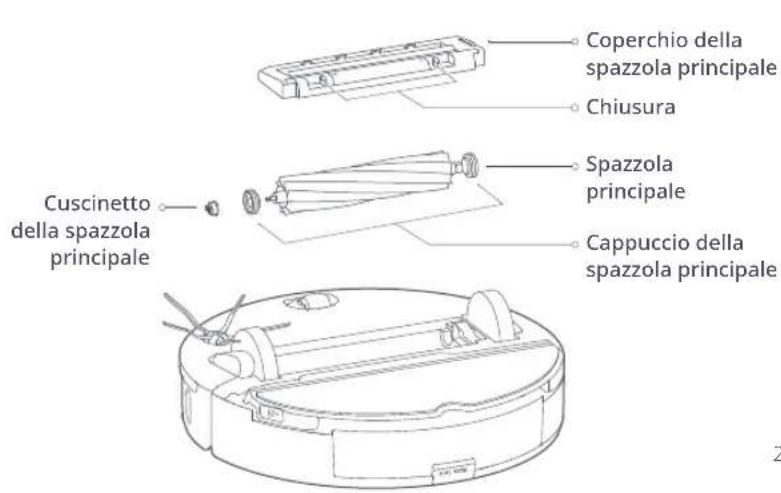

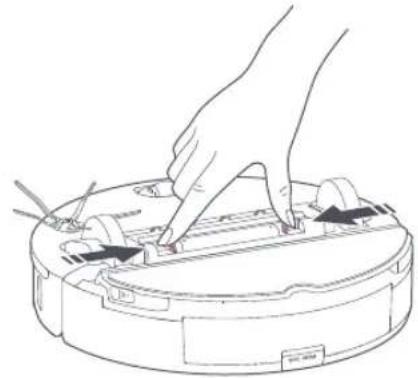

Spazzola principale	2 settimane 6-12 mesi		Ruotare gli elementi di fissaggio dei coperchi della spazzola princi-pale nella direzione di sbloccaggio ed estrarli. Dopo aver rimesso la sporcizia avolta intorno alla spazzola, reinstallare i coperchi della spazzola principale ruotando nella direzione di bloccaggio.
Spazzola laterale	Mensile 3-6 mesi		Usare un cacciavite per svitare la spazzola laterale. Rimuovere l'eventuale sporco che sua rimasto intrappolato e avvitare la spazzola.
Filtro lavabile	2 settimane 6-12 mesi		Rimuovere e sciacquare, Battendo delicatamente per rimuovere eventuale sporco.Asciugare all'aria per almeno 24 ore prima di riutilizzare.
			Rimuovere e pulire il panno di lavaggio dopo agli utilizzo.Panno di lavaggio Vibra
Contati di ricarica (robot)	Pulire strofinando con un panno morbido asciutto.Mensile /
Contati di ricarica (stazione di ricarica)			Pulire strofinando con un panno morbido asciutto.Mensile /
Rilevatore della stazione di ricarica			Pulire strofinando con un panno morbido asciutto.Mensile /
Sensori di caduta	Pulire strofinando con un panno morbido asciutto.Mensile /
Sensore tappeto	Pulire strofinando con un panno morbido asciutto.Mensile /
Rupe principali	Pulire strofinando con un panno morbido asciutto.Mensile /

Note: La frequenza di sostituzione varie in base situazione effettiva. Sostituite una parte qualora su di essa si verificassero usura o tagli anomali.

Manutenzione ordinaria

Spazzola principale

1. Capovolgere il robot, poi sbloccare e rimuovere il coperchio della spazzola principale.

1. Estrarre la spazzola principale, poi rimuovere e pulire i cuscinetti.

Manutenzione ordinaria

1. Rimuovere il cappuccio della spazzola principale ruotando in direzione di sblocco. Dop la pulizia, ricollegarlo ruotando in direzione di blocco.

1. Dopo ave rimosso eventuali peli o sporco intrappolati alle due estremita della spazzola principale, reinstallarla e premere sul coperchio della spazzola principale per fissarlo.

Nota:

• Usare un panno umido per strofinare la spazzola principale. Ascuiagare completamente prima dell'uso ma evitare l'esposizione diretta al sole.
  Non usare detergenti corrosivi o prodotti disinfettanti per pulire la spazzola principale.

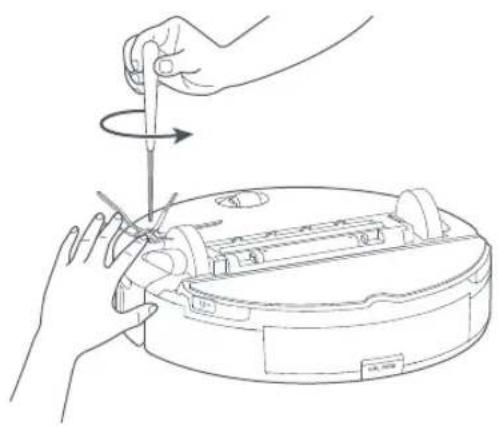

Spazzola laterale

1. Svitare la spazzola laterale e rimuovere eventuale sporco intrappolato.
2. Reinstallare stringere in posizione.

Manutenzione ordinaria

Ruota omni-direzionale

1. Usare un piccolo cacciavite o un utensile simile per estrarre gliassi e rimuovere la ruota.

Nota: La staffa della nuota omni-direzionale non pub essere rimossa.

1. Sciacquare la ruota e l'asse per rimuovere eventuali peli o sporco.

1. Asciuagare reinstallare la ruota, premendola saldamente in posizione.

Manutenzione ordinaria

Ruote principali

Utilizzare un panno morbido asciutto per strofinare e pulire le ruote principali.

Cestino della polvere

1. Aprire il coperchio superiore del robot e rimuovere il cestino della polvere.

Manutenzione ordinaria

1. Aprire il coperchio e svuotarlo. 3. Riempirlo con acqua pulita e chiudere il coperchio. Agitare

delicatamente il cestino, poi versare via l'acqua sporca.

Note: Per prevenire blocchi, utilizzare solo dell'acqua polita nella aggiungere detergenti liquidi.

1. Asciuagare allaria il cestino e il filtrto lavabile.

Manutenzione ordinaria

Filtro lavabile

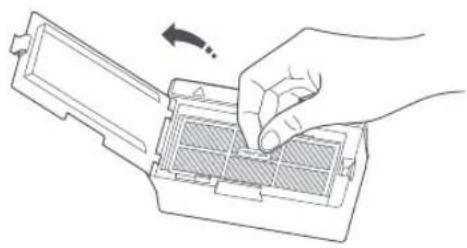

1. Aprire il coperchio del filtro e rimuovere il filtrio.

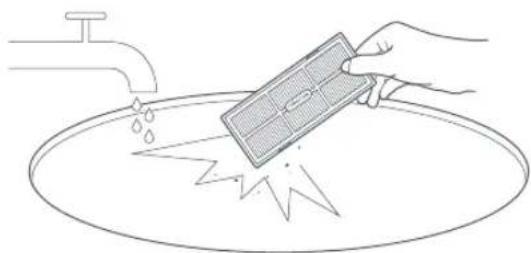

1. Sciacquare ripeturamente e battere sul telaio del filtro per rimuovere la maggiore quantità di sporco possibile.

Note: Per evitare danni, non toccare il filtrato con le mani, spazzole o oggetti affiati.

1. Lasciare che il filtro si asciughi completamente prima di reinstallarlo.

Note: Senecessario,utilizzato un filto alternativo.

Manutenzione ordinaria

Serbatoio dell'acqua

1. Apriere il serbatoio dell'acqua e riempirlo con acqua pulita.

1. Chiudere il serbatoio escuoterlo delicatamente.

1. Versare via l'acqua sporca.

Manutenzione ordinaria

Panno di lavaggio VibraRise

1. Rimuovere il panno di lavaggio dal suo supporto.

1. Pulire il panno di lavaggio e asciugarlo all'aria.

Nota: Un panno di lavaggio sporco comprometeri a risultati del lavaggio. Iniziare sem pre con un panno pulito.

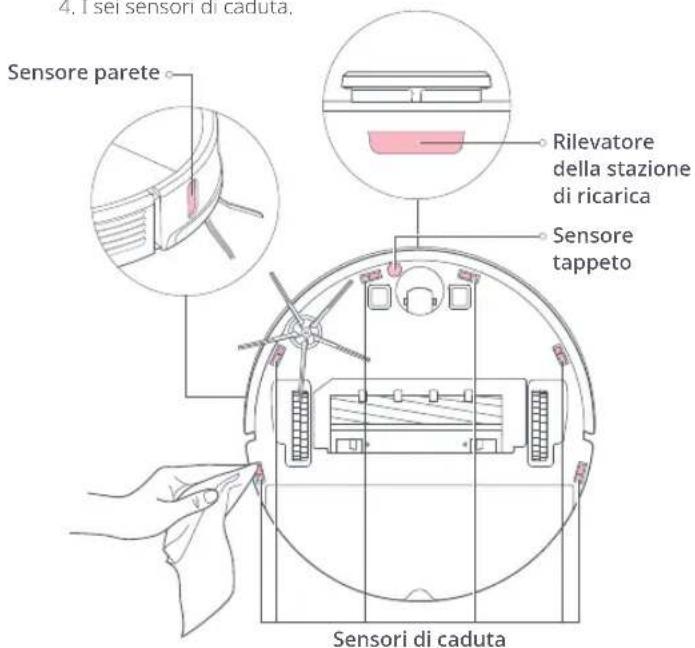

Sensori del robot

Utilizzare un panno morbido asciutto per strofinare e pulire tutti i sensori, fra cui:

1. Il rilevatore della stazione di ricarica.
   2.11 sensore parete,
2. II sensore tappeto.
3. I sei sensori di caduta.

Manutenzione ordinaria

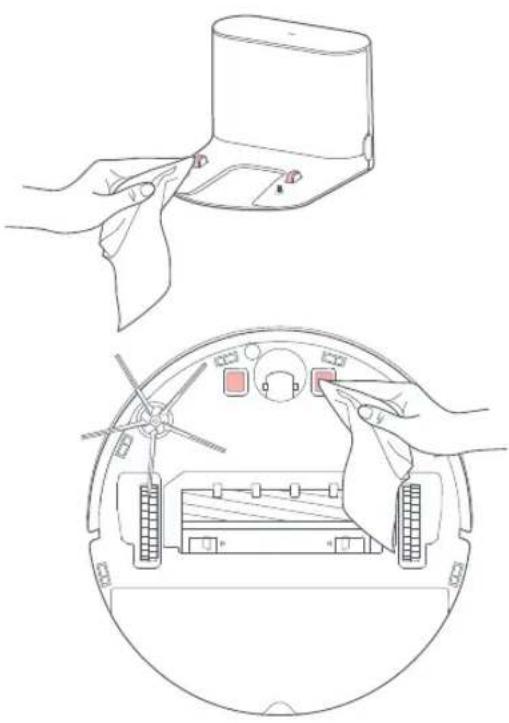

Zone dei contatti di ricarica

Utilizzare un panno morbido asciutto per strofinare i contatti di ricarica sulla stazione di ricarica e sul robot.

Batteria

Il robot è dotato di un pacco batterie ricaricabileagliioni di litio ad alte prestazioni. Per mantenere le prestazioni della batteria, tenere carico il robot.

Note: Qualora il robot non venga usato per un prolongato periodo di tempo, spegnerlo e ricarciarto almeno ogni tre mesi per evitare danni alla batteria causati da una scarica. excessiva.

Parametri di base

Robot Stazione di ricarica

Modello	roborock S7
Dimensioni	353×350×96,5 mm
Batteria	Batteria al litio da 14,4 V/5200 mAh
Peso	Circa 4,7 kg
Collegamento wireless	WiFi Smart Connect
Ingresso nominale	20 VCC 1,2 A
Tempo di carica	< 6 ore

Note: Il numero di seri e si trova su un adesivo sui fondo del robot.

Modello	CDZ11RR o CDZ12RR
Dimensioni	151×130×98 mm
Potenza nominale	28 W
Ingresso nominale	100-240 VCA
Uscita nominale	20 VCC 1,2 A
Frequenza nominale	50-60 Hz
Ricarica della batteria	Batteria al litio da14,4 V/5200 mAh

Errori

Qualora si verificchi un errone nelle robot è in fase di pulizia, la spia di alimentazione lampeggerà rapidamente di colore rosso e verrà emesso un allarme vocale. Fare riferimento alla segunte tabella per la risoluzione degli erreori.

1. Dopo ave risolto eventuali errori, ricollocare il robot e riaviare la pulizia.
2. Dopo eventuali errori dei sensori, pulire i sensori e riprovare.
3. Se la batteria ha una temperatura anomala, attendere che torni alla normalità prima dell'uso.

Errone 1: ruotare l'unità laser e verificare che non sia inceppata o bloccata.
Errore 2: pulire epicchiettare leggermente il paraurti.
Errone 3: spostare l'unità principale in un nuovo punto e riawiare.
Errone 4: pulire i sensori di dislivello, allontanare l'unita principale da eventuali dislivelli, quindi riawiere.
Errone 5: spazzola principale inceppata. Pulire la spazzola principale e i cuscinetti.
Errone 6: rimuovere e pulire la spazzola laterale.
Errone 7: verificare che le ruote non siano bloccate, quando spostare l'unità principale in un nuovo punto e riawiar.
Errone 8: rimuovere eventuali ostacoli attorno all'unità centrale.
Errone 9: reinstallare la vaschetta raccoglipolvere e il filtr.
Errone 12: il livello di carica della batteria è troppo basso. Ricaricare prima dell'uso.
Errore 13: erre di ricarica. Pulire i contatti di ricarica e riprovare.
Errore 14: errore batteria.
Errone 15: pulire i sensori di parete.

Errori

Errore 16:	posizione are l'unità principale su un pavimento piano e aviare.
Errore 17:	errore del modulo della spazzola laterale. Reimpostare l'unità principale.
Errore 18:	errore ventola. Reimpostare l'unità principale.
Errore 21:	è stato premuto il sensore di altezza. Spostare l'unità principale e riaviare.
Errore 22:	pulire il sensore di ricarica sull'unità principale.
Errore 23:	pulire l'area di trasmissione sulla base di ricarica.
Errore 27:	systema VibraRise inceppato. Verificare la presenza di ostruzioni.
Errore 28:	robot sul tappeto. Spostarlo sul pavimento e riprovare.
Filtro bloccato o bagnato. Pulirlo, asciugarlo e riprovare.
È stata rilevata una zona con divieto di accesso o un nastro barriere. Allontanare l'unità principale e riaviare.
Impossibileattraversare il tappeto. Spostare il robot dal tappeto e riawiarlo.
Si è verificato un erreore interno. Riaviare ilsystema.

Note: Un reset delsystema potrebo risolvere molti problemi.

Se il problema persiste dopo avere applicato le raccomandazioni elencate nella precedente tabella, inviare una e-mail al nostro team di assistenza post-vendita:

Assistenza USA/Non Europa: [e-mail]

Assistenza Europa: [e-mail]

Problemi comuni

Problema Soluzione
Il robot non si accende	Il livello di carica della batteria è basso. Porre il robot sulla stazione di ricarica e ricaricarlo prima di utilizzato. La temperature della batteria è troppo Bassa o troppo alta. Utilizzato il robot solo nell'intervalle di 4-40 °C (39-104 °F).
Impossibile ricaricare	Verificare che la spia di alimentazione sia accessa e entrambé le estremità del cavo di alimentazione siano correttamente colgate. Se il contatto è insufficiente, pulire le zone di contatto sulla stazione di ricarica e sul robot.
La ricarica è lenta	Quando utilizzato a temperature alte o basse, il robot riduce automaticamente la sua velocità di ricarica per prolungare la vita della batteria. I contatti di ricarica potrebbero essere sporchi. Strofinarli con un panno asciutto.
Impossibile tornare alla stazione di ricarica	Vicino alla stazione di ricarica ci sono troppi ostacoli. Spostare la stazione di ricarica in una zona sgombra. Il robot è troppo lontano alla stazione di ricarica. Spostarlo più vicino e riprovare.
Comportamento anomalo	Riavviare il robot.
Rumore durante la pulizia	La spazzola principale, la spazzola laterale, le ruote principali o la ruota omni-directionale potrebbero essere bloccate. Spegnere il robot e pulirle. Errone delsystema VibraRise. Controlla se ci sono oggetti inceppati.
Impossibile collegarsi al WiFi	Il WiFi è disabilitato. Effettuire il reset del WiFi e riprovare. Il segnale WiFi è debole. Spostare il robot in una zona con una buona ricezione del segnale WiFi. Collegamento WiFi anomalo, Effettuire il reset del WiFi, scaricare l'app mobile più recente e riprovare. L'attuale robot Roborock non è supportato. è possibile trovare i modelli supportati all'interno dell'app. Improvisamente impossibile collegarsi al WiFi. Potrebbe esserci un erreore nelle impostazioni del router. Contattare il servizio clienti Roborock per averre maggiore assistenza.

Problemi comuni

Problema Soluzione
Scarsa qualità della pulizia o fuoriuscita di polvere	Il cestino della polvere è piano e deve essere svuotato. Ilhetto è bloccato e deve essere pulito. La spazzola principale è bloccata e deve essere pulita.
La pulizia programmata non funziona	Tenere il robot carico. La pulizia programmata più ave inizio solo con il livello di carica della batteria superiore al 20%.
Viene sempre assorbita potenza quando il robot è sulla stazione di ricarica?	Il robot assorbire potenza quando è sulla stazione di ricarica, per mantenere le presta- zioni della batteria, ma il consumo è minimo.
Il robot deve essere ricaricato per almeno 16 ore per le prime tre volte che viene usato?	No. Il robot più essere utilizzato in qualunque momento dopo essere stati comple- tamente ricaricato.
Durante il lavaggio viene utilizzata alla acqua, o niente del tutto	Controllare se sia presente acqua nella vaschetta dell'accua e usare l'app per dispositivi mobili per impostare il'intensità del lavaggio o consultrare il manuale per le istruzioni complete su come installare correttamente il panno per la pulizia e la relativa staffa.
La pulizia non riprende dello ricerica	Accertarsi che il robot non sia in modalità DND. La modalità DND impeditorà la pulizia. Durante la pulizia di una zona che richieda una ricarica intermedia, se il robot è statoosto manualmente sulla stazione di ricarica prima di farvi ritorno automaticamente, non sare in grado di proseguire la pulizia.
Il robot non riesce a tornare alla stazione di ricarica dopo una pulizia spot o dato essere stata spostato manually	Dopo una pulizia spot o unchio di posizione significativo, il robot rigenera la mappa. Se la stazione di ricarica è troppo lontana, potrebbe non essere in grado di tornare alla ricarica e deve essere除去 sulla stazione di ricarica manually.
Il robot ha iniziato a sallare certi punti	Il sensore parete o i sensori di caduta potrebbero essere sporchi. Pulirli strofinandoli con un panno morbido asciutto.
Il riempimento del serbatoio dell'accua richiede molto tempo	Ilhetto potrebbe essere bloccato e deve essere pulito.

Dichiarazione di conformità UE

Con la presente:

dichiara che esta dichiarazione di conformità è rilasciata在整个 sua esclusiva responsabilità e che i prodotti:

Descrizione del prodotto	Aspirapolvere robot e accessori
Tipo (modello) designazioni	roborock S7

Dichiarazione di conformità UE

sono conformi e verificatiattraverso prove in conformità alle seguentidirettive UE:

Direttiva sulle apparecchiature radio 2014/53/UE	Articolo 3.1 a): Sicurezza e salute 1. EN 60335-1:2012 + A11:2014 + AC:2014 + A13:2017+A1:2019 + A14:2019 + A2:2019 2. EN 60335-2-2:2010 + A11:2012 + A1:2013 3. EN 62311:2008 4. EN 62233:2008
	Articolo 3.1 b): EMC 1. EN 301 489-1 V2.2.3:2019 2. EN 301 489-17 V3.1.1:2017 3. EN 55014-1:2017 4. EN 55014-2:2015 5. EN IEC 61000-3-2:2019 6. EN 61000-3-3:2013 + A1:2019
	Articolo 3.2: Spettro radio EN 300 328 V2.2.2:2019
Direttiva RoHS 2011/65/UE EN IEC 6300	0:2018

Descrizione del prodotto	Caricabatterie della stazione di ricarica e accessori.
Tipo (modello) designazioni	Caricabatterie della stazione di ricarica, modelli: CDZ11RR o CDZ12RR.

Dichiarazione di conformità UE

sono conformi e verificatiattraverso prove in conformità alle seguentidi dirittive UE:

Direttiva Bassa tensione 2014/35/UE	1. EN 60335-1:2012 + A11:2014 + AC:2014 + A13:2017 +A1:2019 + A14:2019 + A2:2019 2. EN 60335-2-29:2004 + A2:2010 + A11:2018 3. EN 62233:2008
Direttiva EMC 2014/30/UE	1. EN 55014-1:2017 2. EN 55014-2:2015 3. EN IEC 61000-3-2:2019 4. EN 61000-3-3:2013 + A1:2019
Direttiva RoHS 2011/65/UE	EN IEC 63000:2018

Persona responsablee della dichiarazione:

Nome in stampatello: Rui.Shen

Posizione/Titolo: Direttore della qualità

Firma: Rui.Shen.

Data di rilascio: 22/01/2021

Servizio Protocollo	Intervallo di frequenza Max. potenza emessa
WiFi 802.11b/g/n	2400-2483,5 MHz		≤20 dBm

Sicurezza laser

Il sensore laser di distanza di quello prodotto soddisfa gli standard per i prodotti laser di Classe 1 previsti in IEC 60825-1:2014 e non generazia laser pericolose.

Informazioni WEEE

Corretto smaltimento di quello prodotto. Questo marchio indica che questo prodotto non deve essere smalito insieme ai rifiuti domestici in tutta la UE. Per prevenire possibili pericoli per l'ambiente e per la salute umana derivanti da uno smaltimento di rifiuti incontrato, il prodotto devese essere riciclato responsabilmente per promuoverile riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o rivolgersi al rivenditore da cui il prodotto è stato acquistato, che potranno farsi carico di ritirare il prodotto per un riciclo sicuro per l'ambiente.

Informazioni sulla garanzia

Il periodo di garanzia dipende delle leggi del paese in cui il prodotto viene venduto e la garanzia è di responsabilità del rivendatore.

La garanzia copre esclusivamente difetti di materialie e di lavorazione.

Le riparazioni in garanzia possono essere effettuate escludvamente da un centro di assistenza autorizzato, Nel presentare un reclamo coperto alla garanzia, occorre presentare la ricevuta di acquisto originale (riportante la data di acquisto).

La garanzia non si applica nei casi di:

Normali usura e deterioramento.
- Uso non corretto, per es. sovraccarico dell'apparecchio, uso di accessori non approvati, uso di forza.
Danni causati da influenze esterne.
Danni causati alla mancata osservanza del manuale dell'utente, per es. collegamento a una fonte di elettricità non idonea o mancato rispetto delle istruzioni di installment.
Apparecchiature parzialmente o completeness smantellate.
