Kompressor Airpower 11086 SILENT - Compressore Güde - Manuale utente e istruzioni gratuiti

Marca	Güde
Modello	Kompressor Airpower 11086 SILENT
Tipo di prodotto	Compressore d'aria con serbatoio
Alimentazione	230 V ~ 50 Hz
Potenza motore (S3 25%)	0,55 kW
Capacità di aspirazione	105 l/min
Portata effettiva	94 l/min
Pressione di esercizio max	8 bar
Volume del serbatoio	6 l
Peso	15,3 kg
Grado di protezione	IP21
Livello di pressione acustica (LpA)	59 dB(A)
Livello di potenza acustica (LWA)	79 dB(A)
Tipo di lubrificazione	Senza olio
Utilizzo previsto	Aria compressa per officina, casa, giardino
Temperatura ambiente consentita	+5 °C a +40 °C
Manutenzione ordinaria	Scaricare l'acqua di condensa dopo 2-4 ore di funzionamento
Dispositivi di sicurezza	Valvola di sicurezza, pressostato, protezione termica
Caratteristiche particolari	Funzionamento silenzioso

Domande frequenti - Kompressor Airpower 11086 SILENT Güde

Qual è la differenza tra la capacità di aspirazione e la portata effettiva?

La capacità di aspirazione (105 l/min) è l'aria aspirata dal compressore. La portata effettiva (94 l/min) è l'aria effettivamente disponibile all'uscita, dopo le perdite interne.

Devo aggiungere olio in questo compressore?

No, il compressore è senza olio. Nessuna manutenzione di lubrificazione è necessaria.

Come scaricare l'acqua di condensa dal serbatoio?

Dopo 2-4 ore di funzionamento, aprire il rubinetto di scarico situato sotto il serbatoio per evacuare l'acqua. Richiudere poi. Eseguire questa operazione regolarmente per evitare la corrosione.

Cosa fare se il compressore non si avvia?

Verificare che la pressione nel serbatoio sia inferiore alla pressione di avviamento. In caso contrario, scaricare il serbatoio. Controllare anche l'alimentazione elettrica e il pressostato. Se il problema persiste, contattare il servizio Güde.

Posso usare il compressore per la verniciatura?

Sì, ma è obbligatorio installare un separatore d'acqua filtrato per evitare tracce di umidità nella verniciatura. Assicurarsi anche che la portata sia sufficiente per la vostra pistola.

Qual è la distanza minima da rispettare intorno al compressore?

Per una buona ventilazione, lasciare almeno 40 cm di spazio libero intorno alle feritoie di aerazione e alle alette di raffreddamento.

Come pulire il filtro di aspirazione?

Scollegare l'apparecchio. Rimuovere il filtro e pulirlo con aria compressa o acqua saponata. Asciugarlo completamente prima di rimontarlo. Sostituirlo se è sporco.

Il compressore si ferma automaticamente durante l'uso, perché?

Probabilmente è dovuto a un surriscaldamento. Lasciare raffreddare il motore. Verificare la ventilazione, le alette di raffreddamento e il rapporto di intermittenza (S3 25%: 6 min di funzionamento, 4 min di pausa).

Questo compressore è adatto per uso professionale?

È progettato per uso domestico e in officina amatoriale. Per un uso industriale, la garanzia è ridotta a 12 mesi e sono necessari controlli aggiuntivi.

Come regolare la pressione di uscita?

Utilizzare il riduttore di pressione con manometro (non fornito con il modello base) per regolare la pressione. La pressione massima del serbatoio è limitata a 8 bar dal pressostato.

MANUALE UTENTE Kompressor Airpower 11086 SILENT Güde

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.

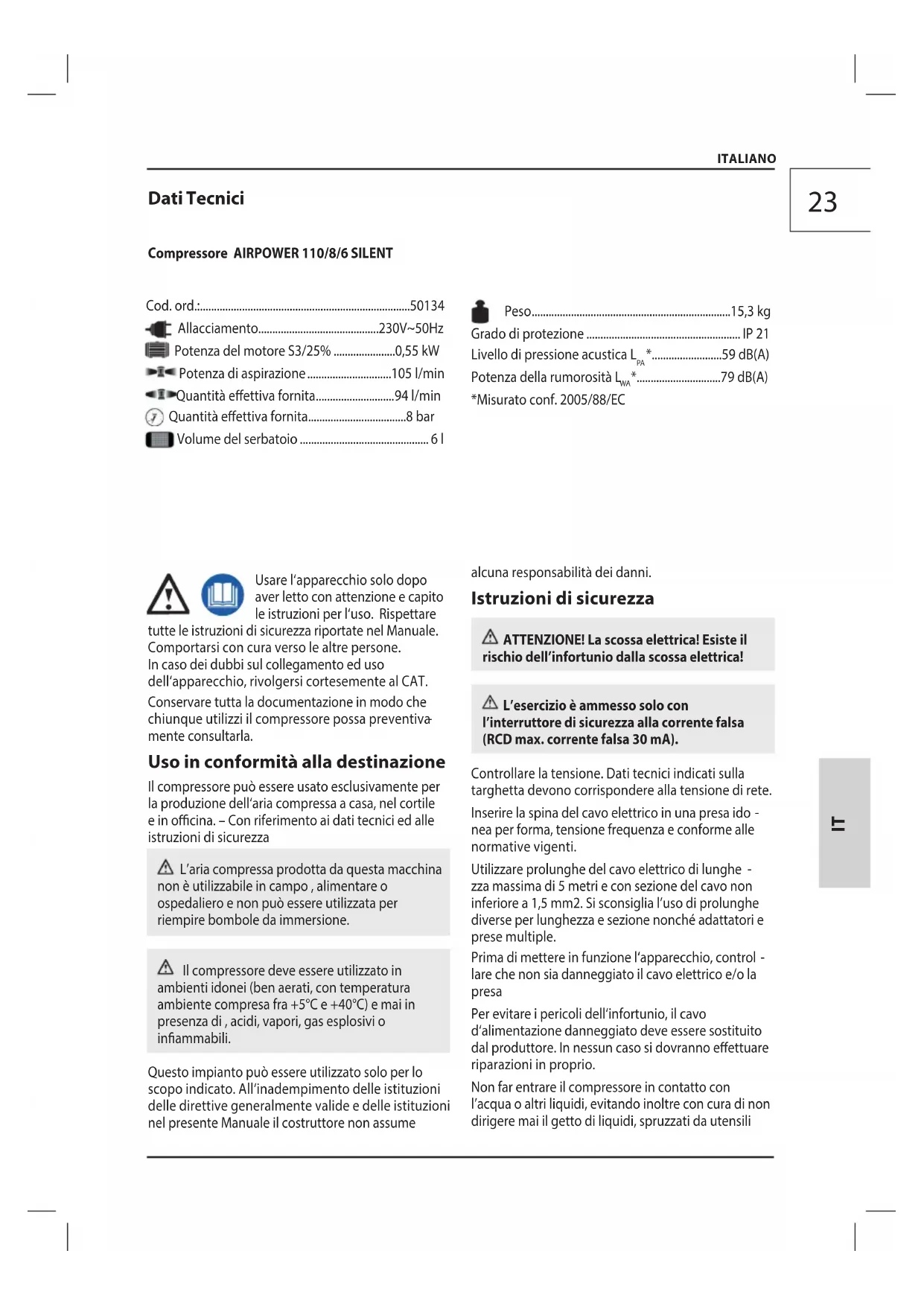

Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA | DICHIARAZIONE DI CONFORMITÀ CE ____ 23

Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM | VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE | EG-CONFORMITEITVERKLARING ____ 28

Cesky TECHNICKÉ ÚDAJE | POUŽITÍV SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY | ÚDRŽBA | ZÁRUKA | PROHLÁŠENÍ O SHODĚ EU ____ 33

Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODL'A PREDPISOV | BEZPEČNOTNÉ POKYNY | ÚDRZBA | ZÁRUKA | VYHLÁSENIE O ZHODE EÚ ____ 38

Magyar MÜSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS | AZONOSSÁGINYILATKOZAT EU ____ 43

Polski DANE TECHNICZNE | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM | WSKAZÓWKI BEZPIECZEŃSTWA | KONSERWACJA | GWARANCJA | DEKLARACJA ZGODNOŚCIWE ____ 48

IT Pulizia / Manutenzione

IT Dopo 2-4 ore circa di utilizzo occorre scaricare l'acqua di condensa che si forma dal serbatoio.

Allacciamento....230V\~50Hz

Potenza del motore S3/25% 0,55 kW

Potenza di aspirazione....105 l/min

Quantità effettiva fornita....94 l/min

Quantità effettiva fornita....8 bar

Volume del serbatoio 6 l

Peso....15,3 kg

Grado di protezione IP 21

Livello di pressione acustica L _PA *......59 dB(A)

Potenza della rumorosità L_WA^* .....79 dB(A)

*Misurato conf. 2005/88/EC

Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Rispettare

tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone. In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesemente al CAT.

Conservare tutta la documentazione in modo che chiunque utilizzi il compressore possa preventivamente consultarla.

Uso in conformità alla destinazione

Il compressore può essere usato esclusivamente per la produzione dell'aria compressa a casa, nel cortile e in officina. – Con riferimento ai dati tecnici ed alle istruzioni di sicurezza

L'aria compressa prodotta da questa macchina è utilizzabile in campo, alimentare o medaliero e non può essere utilizzata per empire bombole da immersione.

Il compressore deve essere utilizzato in pienti idonei (ben aerati, con temperatura piente compresa fra +5°C e +40°C) e mai in senza di , acidi, vapori, gas esplosivi o ammabili.

Questo impianto può essere utilizzato solo per lo scopo indicato. All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume

alcuna responsabilità dei danni.

Istruzioni di sicurezza

ATTENZIONE! La scossa elettrica! Esiste il chio dell'infortunio dalla scossa elettrica!

L'esercizio è ammesso solo con terruttore di sicurezza alla corrente falsa (D max. corrente falsa 30 mA).

Controllare la tensione. Dati tecnici indicati sulla targhetta devono corrispondere alla tensione di rete.

Inserire la spina del cavo elettrico in una presa ido - nea per forma, tensione frequenza e conforme alle normative vigenti.

Utilizzare prolunghe del cavo elettrico di lunghe -zza massima di 5 metri e con sezione del cavo non inferiore a 1,5 mm2. Si sconsiglia l'uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple.

Prima di mettere in funzione l'apparecchio, control -lare che non sia danneggiato il cavo elettrico e/o la presa

Per evitare i pericoli dell'infortunio, il cavo d'alimentazione danneggiato deve essere sostituito dal produttore. In nessun caso si dovranno effettuare riparazioni in proprio.

Non far entrare il compressore in contatto con l'acqua o altri liquidi, evitando inoltre con cura di non dirigere mai il getto di liquidi, spruzzati da utensili

ITALIANO

collegati al compressore, verso il compressore stesso: l'apparecchio è tensione e potrebbero verificarsi folgorazioni o cortocircuiti.

Non usare l'apparecchio a piedi nudi o con mani e piedi bagnati.

Non tirare il cavo di alimentazione per staccare la spina dalla presa o per il compressore.

Attenzione: il compressore potrebbe ripartire in caso di black-out e successivo ripristino di tensione.

L'aria compressa è una forma di energia enzialmente pericolosa, pertanto è essario usare estrema cautela utilizzando il impressore e gli accessori.

Il presente apparecchio non è destinato all'uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e scarso livello di conoscenza, salvo che vengano sorvegliate da una persona responsabile per la loro sicurezza o che abbiano ricevute istruzioni da quest'ultima su come usare l'apparecchio.

I bambini dovrebbero essere sorvegliati per ac-certarsi che non giochino con l'apparecchio. Tenere sempre i bambini e le persone non adatte fuori la portata dell'apparecchio.

Mai utilizzare il compressore senza la sorveglianza.

Non dirigere mai il getto di aria/liquidi verso perso - ne, animali o verso il corpo.

Mai soffiare negli orifizi ciò potrebbe provocare gli incidenti mortali!

Tenere sgombra l'area di lavoro.

Il compressore in funzione deve essere posizionato su un appoggio stabile.

Attenzione! Il compressore può essere utilizzato solo con le ruote adatte e paraurti di gomma.

È consigliato l'uso di occhiali protettivi durante l'utilizzo per proteggere gli da corpi estranei sollevati dal getto di aria compressa.

Utilizzando gli accessori pneumatici indossare possibilmente abbigliamento.

Mantenere sempre una distanza di sicurezza di almeno 2 metri tra il e la zona di lavoro.

Attenzione! All'apertura del raccordo rapido potreste subire l'urto dal flessibile pneumatico! - Reggere il flessibile pneumatico.

Usare sempre e solo la maniglia per spostare il compressore.

L'utilizzo dell'aria compressa nei diversi usi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa, , ecc.)

comporta la conoscenza ed il rispetto delle norme previste nei singoli casi.

Questo compressore è costruito per funzionare con un rapporto di intermittenza specificato sulla targhetta dati tecnici, (ad esempio S3- 15 significa 1,5 minuti di lavoro e 8,5 minuti di fermata) onde evitare un eccessivo surriscaldamento del motore elettrico. Nel caso ciò si dovesse , interverrebbe la protezione termica di cui il motore è dotato interrompendo automaticamente la corrente elettrica quando la temperatura è troppo elevata. Al ritorno delle condizioni normali di temperatura il motore si riavvia automaticamente.

Attenzione! Mai accendere oppure spegnere il compressore tramite la spina. Premere sempre l'interruttore a pressione.

Non lasciare il compressore in marcia durante la notte perché può costituire la fonte del pericolo.

Alla fine del giorno di lavoro spegnerlo con ON/OFF, scaricare il polmone e sconnettere il compressore dalla rete.

Attenzione: l'acqua che si condensa, se non scaricata, può corrodere il serbatoio, limitandone la capacità e pregiudicandone la sicurezza.

Lo SMALTIMENTO della condensa deve avvenire nel rispetto della tutela dell'ambiente e delle leggi in vigore, trattandosi di prodotto inquinante.

Non lasciare esposto l'apparecchio agli agenti atmosferici (pioggia, sole, nebbia, neve).

Se questo compressore dovesse essere utilizzato in ambiente esterno, l'uso ricordarsi sempre di riporlo in un luogo coperto o chiuso.

Non utilizzare mai il compressore all'esterno in caso di pioggia o di metereologiche avverse.

Non posizionare oggetti infiammabili o oggetti in nylon e stoffa vicino e/o compressore.

Non coprire le prese d'aria sul compressore.

Il compressore non deve essere montato nel veicolo per uso industriale e senza la consegna eseguita dal professionista!

In caso che il compressore dovrà essere usato per gli scopi industriali occorre far controllarlo prima dal professionista. Tal controllo è in cura dell'Esercente (secondo BetrSichV §§ 17 n. 25 Direttive sulla sicurezza dell'esercizio)

Attenzione! Al montaggio negli impianti automatici devono essere installati i dispositivi d'allarme e di sicurezza per caso di mancanza della corrente oppure il malfunzionamento e/o arresto del compressore. (es. linee di foraggiere)

Mantenere macchinari e strumenti non utilizzati in modo sicuro in un luogo asciutto, fuori dalla portata

dei bambini.

Il funzionamento di utensili pneumatici

Al fine di garantire un funzionamento perfetto ed affidabile dell'utensile pneumatico rotante e battente quali ad es. avvitatori battenti, chiodatrici o cucitrici, ecc., l'aria compressa deve passare necessariamente attraverso il lubrificatore o unità di manutenzione dove viene filtrata e ci viene aggiunto dell'olio.

In ogni caso, per la verniciatura dovrebbe essere utilizzato uno separatore dell'acqua filtrata.

Nella scelta di giusto utensile pneumatico occorre assolutamente prendere in considerazione il consumo dell'aria dell'utensile e la quantità effettivamente fornita dal compressore.

( Per utensili pneumatici ed accessori consultare il sito www.guede.com )

Funzionamento a temperature basse

Con le temperature inferiori a 5°C possono verificarsi problemi durante l'avvio del compressore che si manifestano solo con brontolio dell'elettromotore. In tal caso spegnere subito l'apparecchio e sostituire l'olio (5W30) in un ambiente più caldo.

Requisiti all'operatore

L'operatore è obbligato, prima di usare la macchina, leggere attentamente il Manuale d'Uso.

Qualifica: Oltre le istruzioni dettagliate del profes sionista, per uso della macchina non è necessaria alcuna qualifica speciale.

Età minima: Possono lavorare con l'apparecchio solo le persone che hanno raggiunto 16 anni.

L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controllo dell'istruttore.

Istruzioni: L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettivamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali.

Comportamento in caso d'emergenza

Applicare il pronto soccorso relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il ferito agli ulteriori incidenti e tranquillizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto soccorso per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente. In caso di richiesta del pronto soccorso comunicare le seguenti informazioni:

1. Luogo dell'incidente
2. Tipo dell'incidente
3. Numero dei feriti
4. Tipo della ferita

Smaltimento

Le istruzioni per lo smaltimento derivano dai pittogrammi applicati sull'apparecchio/imballo. La descrizione dei singoli significati troverete nel capitolo "Segnaletica".

Smaltimento dell'imballaggio da trasporto

L'imballaggio protegge l'apparecchio da eventuali danni durante il trasporto. I materiali di imballaggio sono, di regola, scelti in conformità al rispetto dell'ambiente e gestione dei rifiuti e perciò sono riciclabili. Il riciclo del materiale di imballa

Pericolo di soffocamento!

Depositare le parti di imballaggio fuori dalla portata dei bambini e smaltirle più presto possibile.

Manutenzione

Prima di eseguire i lavori di qualsiasi tipo sulla pompa sconnettere prima sempre la spina dalla presa di rete.

Utilizzare a vuoto l'accessorio collegato fino a che non rimanga più aria compressa nel serbatoio.

Prima di ogni uso effettuare un controllo visivo ed accertarsi che la pompa, in particolare il cavo di rete e la spina, non siano danneggiati.

Valvola di sicurezza Verifica del funzionamento.

In caso dei danni sulla pompa oppure sui dispositivi di sicurezza della stessa, la pompa non deve essere utilizzata..

In caso di apparecchio difettoso, la riparazione deve essere eseguita dal CAT.

Utilizzare solo gli accessori e ricambi originali.

Non pulire la macchina e i suoi componenti con solventi, liquidi infiammabili o tossici. Impiegare solamente un panno umido.

ITALIANO

Solo l'apparecchio periodicamente mantenuto e curato può essere un'aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.

In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.

Garanzia

Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell'acquisto dell'apparecchio.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.

La garanzia non include l'uso profano, es. sovrac-carico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.

Servizio

Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore:

N° serie:

Cod. ord.:

Anno di produzione:

Simboli

Prima dell'uso leggere il Manuale d'Uso

Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell'udito!

Proteggere all'umidità Non esporre la macchina alla pioggia.

E' vietato tirare il cavo / trasporto sul cavo

Senza olio

Avviso/attenzione

Attenzione corrente elettrica

Attenzione – superficie calda! Pericolo delle ustioni!

Pericolo avviamento automatico

Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Proteggere all'umidità

L'imballo deve essere rivolto verso alto

Informazioni importanti per il cliente

Facciamo presente che la restituzione in garanzia o anche dopo il periodo di garanzia va sempre fatta nell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutile durante il trasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.

Rimozione del difetto

Guasto Causa Rimozione
Il compressore in accensione non parte La pressione nel polmone supera la pressione d'accensione.		Scaricare la pressione dal polmone in modo che il contattore a pressione si attiva automaticamente
		Alimentazione difettosa L'alimentazione della corrente far controlare dalla persona adatta
		Contattore a pressione difettoso Far aggiustare/sostituire la valvola di sicurezza dalla persona autorizzata (CAT Güde)
		Carboncini esausti Cambiare i carboncini
Raggiunta la pressione d'accensione, il compressore parte per tempo breve / ronza e poi si spegne automaticamente	Il cavo d'alimentazione troppo lungo oppure con la sezione troppo piccola.	Controllare la lunghezza e la sezione del cavo elettrico
Compressore marcia continuamente Filtro d'aspirazione troppo sporco Pulire il filtro d'aspirazione oppure sostituirlo
			L'attrezzo pneumatico ha il consumo dell'aria troppo alto
			Perdite sul compressore Localizzare le perdite ed informare CAT Güde
			Tubazione pneumatica non tiene Informare CAT Güde
			Aperta la valvola di scarico oppure mance
La valvola di sfiato sotto il contattore a pressione scarica l'aria compressa durante l'esercizio	Valvola di sfiato non tiene Pulire o cambiare la valvola di sfiato
Raggiunta la pressione di spegnimento, dalla valvola di sfiato sotto il contattore a pressione scarica l'aria compressa finché non raggiunge la pressione d'accensione	L'anima della valvola di ritegno non tiene oppure è difettosa	Pulire oppure sostituire l'anima della valvola di ritegno → 16
	Valvola di ritegno danneggiata Sostituire la valvola di ritegno
Compressore s'accende spesso Troppa condensa nel polmone Scaricare la condensa
Scarica la valvola di sicurezza	La pressione nel polmone supera la pressione di spegnimento impostata	Far aggiustare/sostituire la valvola di sicurezza dalla persona autorizzata (CAT Güde)
	Valvola di sicurezza difettosa	Sostituire la valvola di sicurezza oppure rivolgersi al CAT Güde
Compressore si scalda troppo	Non è sufficiente l'aria d'alimentazione	Assicurare che sia garantito l'afflusso e deflusso sufficiente dell'aria (distanza minima dal muro 40 cm)
	Le alette di raffreddamento sul cilindro (testa del cilindro) sono sporche	Pulire le alette di raffreddamento sul cilindro (testa del cilindro)
	Periodo dell'uso troppo lungo	Spegnere il compressore
Compressore surriscaldato e spegne	Compressore sovraccaricato	Informare CAT Güde
	Compressore difettoso	Informare CAT Güde
	Compressore in sottotensione	Informare CAT Güde
	Temperatura dell'ambiente 35°C

Technische Gegevens

Compressor AIRPOWER 110/8/6 SIILENT

Artikel-Nr. 50134

Traduzione della dichiarazione di conformità CE

Dichiariamo con il presente noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.

Nel caso della modifica dell'apparecchio da noi non autorizzata, la presente dichiarazione perde la propria validità.
