MANUALE UTENTE GSE 2701 Güde

ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'eletttroutensile.

DATI TECNICI | USO IN CONFORMITA ALLA DESTINATIONI | ISTRUZIONI DI SICUREZZA | MANUTENZIONE | GARANZIA 36

Nederlands

TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUK VAN HET SYSTEEM |
VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE 42

Cesky

TECHNICKÉ UDAJE |POUZITIV SOULADU S URÇENIM | BEZPEÇNOSTNI POKNYI
UDRŽBA | ZÁRUKA 48

Slovensky

TECHNICKÉ UDAJE |POUZITIV SOULADU S URÇENİM |BEZPEÇNOSTNI POKNY| UDRŽBA | ZÁRUKA 54

Magyar

MUSZAKI ADATOK | RENDELTETES SzerINTI HASZNALAT | BIZTONSAGI
UTASITASOK | KARBANTARTAS | JOTALLAS 60

Slovenija

TEHNIČNI PODATKI | UPORABA V SKLADU Z NAMENOM | VARNOSTNI NAPOTKI | VZDRŽEVANJE | GARANCIJA 66

Hrvatski

TEHNICKI PODACI | NAMJENSKA UPORABA | SIGURNOSNE UPUTE | ODRZAVANJE | JAMSTVO 72

Быларск

TEXHNUECKN DAHHN | N3IIOJI3BAHE B CbOTBETCTBNE C IIPEDHA3HAUEHIETO | INHCTPYKUNI NO B3OINACHOCTIPOIDPbJKA 78

Romania

DATE TEHNICE | UTILIZARE CONFORM DESTINATIEI | INSTRUCTION DE SECURITATE | INTREINERE | GARANTEI 84

Srpski

TEHNICKI PODACI 7 | NAMENSKA UPOTREBA | SIGURNOSNA UPUTSTVA | ODRZAVANJE | GARANCIJA 90

Polski

DANE TECHNICZE | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM | WSKAZOWKI BEZPIECZENSTWA | KONSERWACJA | GWARANCJA 96

Espanol

DATOS TECNICOS | USO PREVISTO | INSTRUCCIONES DE SEGUIDAD | MANTENIMIENTO | GARANTIA _ 102

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DELIVRES | VOLUME DELLA FORNITURA | LEVERINGSOMVANG | OBJEM DODAVKY | ROZSAH DODAVKY | SZÁLLITÁSI TERJEDELEM | OBSEG DOBAVE | OPSEG ISPORUKE | OEBM HA JOCTABKATA | VOLUMUL LIVRÁII | OPSEG ISPORUKE | TESLIMAT KAPSAMI | ZAKRES DOSTAWY | ZAKRES DOSTAWY | VOLUMEN DE SUMINISTRO

1

DE Montage

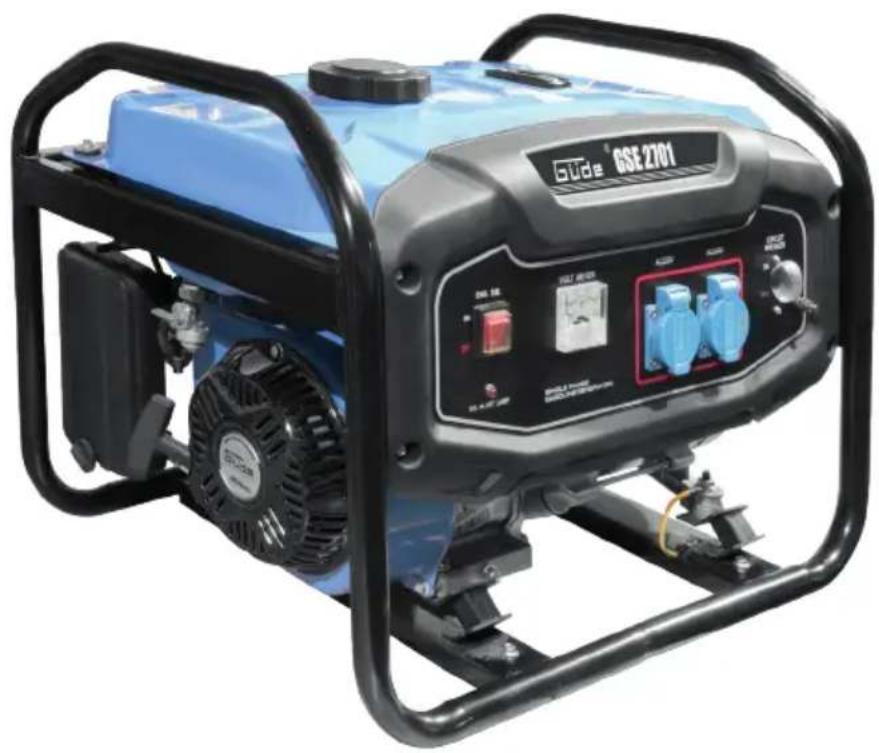

Generatore elettrico GSE 2701

Cod.ord: 40727

Allacciamento 2x230V\~50Hz

Corrente nominale 8,6 A

Potenza costante 2000 W

Potenza nominale 2200W

Potenza . G 1

Fattore di potenza 0,85

Volume 208 ccm

Tipodi motore. 1 cilindro 4 tatti

Potenza del motore 3,2 kW / 4,4 PS

C Numero giri nominale 3000 min-1

Volume del serbatoio (Benzina) 151

Consumo a metà carico 1,25 l/h

Quantità totale di olio. 0,61

Peso. 45 kg

Dimensioni L x B x H. 690 x 470 x 480 mm

Grado di protezione IP 23 M

Informazioni sulla rumorosità/sulle vibrazioni

Livello di rumorosità L. 777? (A)

Incertezza della misura K = ？??? (A)

Livello di potenza sonora misurato L_w^1) 1)

Livello di potenza sonora garantito 1) 7777 (A)

Utilizzatole protezioni dell'udito!

Misurato conf.1)2000/14/EG

Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in conoscenza gli elementi di lavoro e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre

persona.

L'operaatore è responsabile verso i terzi degli incidenti oppure pericoli.

In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesamente al CAT.

Uso in conformità alla destinazione

Questo generatore di corrente è concepito esclusivamente per il funzionamento dei dispositivi elettrici, cui potenza massima rientra nell'intervallo di dati su potenza del generatore. Occorre tenericonto della

corrente di spunto più alta degli apparecchi induttivi.

Il generatore è destinato al funzionamento dei normali apparecchi ohmici e induttivi, quali ad es. catene luminose, utensile elettrico a mano (trapani, seghe a catena elettriche, compressori).

Per il collegamento ad un dispositivo stazioio quale riscaldamento, alimentazione elettriampianto di climatizzazione o alimentazione le case mobili, se si tratta di collegamento o ssa a terra, occorre assolutamente consultare elettricista e costruttore del riscaldamento.

All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni.

Il costruttore fornisce e installa il dispositivo di protezione „Separazione di protezione con compensazione del potenziale".

Collegamento, installmente ed esercizio

garantisce che l'oscillazione della tensione del generatore rientri nelle intervallo di valori garantiti dall'ente erogatore energia elettrica.

Attenzione: Prima dell'uso è assolutamente necessario controllare, se l'apparecchio è idoneo al funzionamento con il genereatore. I dati tecnici relativi all'apparecchio devono essere conformi a quelli sulle avventenze di sicurezza del genereatore.

Per i dispositivi controllati elettronicamente occorre prima richiedere le relative informazioni dal costrutore (HIFI, computer, TV, telecamere, utensili elettronici con regolazione continua o, ad es. caricabatterie), in quanto il generatore elettrico non produce (a causa del motore a combustione) sinusoide perfetta.

A causa di un'eventuale oscillazione di tensione si consiglia di non collegare dispositivi elettronici, quale apparentecchi HiFi e, inoltre, tevisori e computer, potrebbero essere danneggiati!

Collegare l'apparecchio solo quando il generatore gira al massimo regime. Scollegare l'apparecchio prima di spegnere il generatore.

Mai collegare un altro appearecchio se uno è già in funzione. Esso comporta inevitabilmente oscillazioni che possono distruggere il disposativo controllato elettronicamente.

Il punto critico di agli impianto induttivo è l'assorbimento nel momento dell'avviamento dell'apparecchio. L'assorbimento di spunto può presentare 3 - 5 multiplo della potenza nominale, che va assolutamente preso in considerazione.

Posizione sempre l'apparecchio su un piano fermo e livellato! La rotazione, inclinazione o spostamento durante il funzionamento è vietato.

Il generatore è dotato di fusabile per basso livello di olio. Se il livello è troppo basso, non è possibile avviare il generatore (nel provare ad accendere il generatore, si accende la spia di livello olio).

Requisiti all'operaatore

Mai consentire ai bambini la manovra dell'apparecchio. Mai permettere l'uso dell'apparecchio dalle persone alla le istruzioni

adequate.

L'operaatore è obbligato, prima di usare la macchina, leggere attendamente il Manuale d'Uso.

Qualifica: Oltre le instruzioni dettagliate del professionista, per uso della macchina non è necessaria alcuna qualifica speciale.

Età minima: Possono lavorare con l'apparecchio solo le personne che hanno raggiunto 16 anni.

L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controlo dell'istruttore.

Lenorme locali possono stabilire I'età minima dell'utente.

Istruzioni: L'uso dell'apparecchio richiede solo le adeguate istruzioni del professionista rispettamente leggere il Manuale d'Uso. Non sono necessarie le istruzioni speciali.

Rischi residui

Rischio di avvelamento!

Gas di scarico, carburanti o lubricificanti sono velenosi. L'inalazione dei gas di scarico può provocare la morte!

Non far funzionare la macchina in ambienti chiusi, dove più accumularsi l'ossido di carbonio pericoloso.

Pericolo delle uszioni!

Alcune parti della macchina in funzione si riscaldano notevolmente.

Il contatto con le parti calde della macchina può provocare uszioni.

Non toccare le parti calde; per es. il motore e silenziatore.

Dopo l'utilizzo lasciar prima raffreddare I'impiano.

Pericolo d'esplosione!

Benzina e evapori di benzina sono disponibile inflammabili, risp. esplosivi.

Non far funzionare la macchina nell'ambiente a pericolo di esplosione dove si trovano dei liquidi, gas o polveri inflammabili.

Rabboccare solo con il motore spento.

Non depositare alcun carburante nelle vicinanze della macchina.

Mai depositare la macchina avente la benzina nel serbatoio all'interno dell'edificio dove i vapori di benzina possano eventualmente venire aicontatto con fiamme aperte o scintille.

Pericolo di incendio!

Mai far funzionare l'apparecchio vicino ai materiali,. facilemente inflammabili.

Il combustibile extremamente inflammabile.

Il carburante delve essere conservato solo nei contentitori adatti.

La macchina può essere rabboccata solo all'esterno e non in vicinanza alle fiamme vivere rispett. le sigarette accese.

Rabboccare prima di avviare la macchina. Non si deve rabboccare né après il coperchio del serbatoio con il motore in funzione oppure caldo ancor.

Dopo l'uso lasciare raffreddare l'apparecchio al minimo 5 minuti prima di rabboccare il carburante.

Attendersi a che il combustibile non strabocchi. Allo strabocco del combustibile, il motore non dovr è essere avviato. Pulire la zona contaminata sull'apparecchio ed evitare qualsiasi prova d'accensione finché non spariscono i vapori del combustibile.

Fissare di nuovo tutti i carter e tappi sul serbatoio di carburante e contentitori di combustibile.

Svuotare il serbatoio carburante esclusivamente all'esterno.

Rischio di scosse elettriche.

Il contatto elettrico diretto cui provocare scossa elettrica.

Mai toccare con le mani bagnate.

Far attentione ad una messa a terra adeguata.

Danni all'udito

Un soggiorno prolongato nelle vicinanze immedi- ate della macchina in corso cui provocare danni all'udito. Utilizzare le protezioni dell'udito!

Comportamento in caso d'emergenza

Applicare il pronto socorro relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il feritoagli ulteriori incidenti e tranquilizzarlo. Con riferimento alla DIN 13164, il luogo di lavoro deve essere sempre dotato della cassetta di pronto socorro per eventuali incidenti. Il materiale utilizzato deve essere aggiunto immediatamente. In caso di richiesta del pronto socorro comunicare le seguenti informazioni:

1. Luogo dell'incidente
2. Tipo dell'incidente
   3.Numero dei feriti
3. Tipo della ferita

Istruzioni di sicurezza

Avverenza

Leggere tutte le istruzioni di sicurezza e manuali d'uso. Il mancato rispetto delle istruzioni di sicurezza e manuali d'uso cui provocare delle scosse elettriche, incendio e/o gravi infortuni. Conservare tutte le avventenze di pericolo e le istruzioni operative per anni esigenza futura.

Durante l'uso dell'apparecchio tenere i bambini, le alte persone e gli animali in distanza sicura. La distanza sicura minima è 5 m.

Utilizzare i mezzi di protezione personale.

La macchina può funzionare solo nella posizione di lavoro (piano livellato), altrimenti il combustibile od olio potrebbero fuoriuscire, risp. non sare garantita la lubrificazione.

Non intercollegare la macchina con altre fonti di energia. Non collegare la macchina alla rete domestica. Mai collegare insieme 2 generatori.

L'impianto non deve essere esesto all'umidità o al polvere. La temperatura dell'ambiente ammissibile è da -10° fino a +40°, l'altezza: 1000 m s.l.m, l'umidità relativa dell'aria: il 90% (non condensante)

Utilizzare, all'aperto, solo le prolunghe peresso approvate e contrassegnate in modo adeguato (H07RN...).

In caso di utilizzato di prolunghe, la loro lunghezza totale non deve superare i valori seguenti: 1,5mm^2 - 50m, 2,5mm^2 - 100m .

E' vietato effettuare modifiche delle impostazioni del motore e dell'apparecchio.

E' assolutamente vietato smontare, modificare e strumentalmente rimuovere i dispositivi di protezione installati sulla macchina, e montarci i dispositivi di protezione estranei.

L'apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.

Mai rimuovere ripari del generatore.

Immediamente specnere la macchina se si verifica- no le condizioni seguenti:

• il motore gira in modo irregolare, non tranquillo
• in caso di caduta della potenza elettrica di uscita
• in caso di surriscaldo dell'apparecchio collegato
• in caso di vibrazioni eccezionali del generatore
• in caso di scintille
• in presenza di fumo o fuoco
• in caso di vibrazioni o rumori insoliti
  se il motore sembra essere sovraccaricato o delve fallire

Non conservare la macchina appena spenta nei locali chiusi; far la raffreddare all'aperto.

Simboli

Attenzione!

Prima dell'uso leggere il Manuale d'Uso

Utilizzare le protezioni dell'udito!

Lentamente

Velocimento

Uso della gru

Non spingere troppo

Per tutti lavori sul motore spegnere il motore e sfilare il cappuccio della candela d'accensione.

Pericolo d'esplosione! Rabbocare solo con il motore spento.

Rischio di avvelamento! Utilizzare l'apparecchio solo all'aperto, mai all'interno dei locali chiusi o mal ventilati.

Divieto del fumare e della fiamma viva

Tenere sempre i bambini e le persone non adatte fuori la portata dell'apparecchio.

Non esporre l'apparecchio alla pioggia, non utilizzarla nell'ambiente bagnato o umido.

Attenzione alle superfici calde! Pericolo delle uszioni!

Avviso alla pericolosa tensione elettrica

Gli apparecchi elettrici/elettronici difettosi /o da smaltire devono essere consegnati ai centri autorizzati.

Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente.

Proteggere all'umidita

L'imballo deve essere rivolto verso alto

Manutenzione

Per tutti lavori sul motore spegnere il motore e sfilare il cappuccio della candela d'accensione. Aspettare che l'apparecchio si raffreddi.

Utilizzare solo l'apparecchio nel perfetto stato. Prima di agli uso eseguire controlo visivo dell'apparecchio. Controllare i dati e serraggio soprattutto sui dispositivi di sicurezza, elementi elettrici di lavoro, cavi elettrici e fillettature. Prima di lavoro,ambiare eventuallymente le parti difettose.

La macchina va mantenuta sempre pulita, in particolare nell'area del serbatoio e del motore. Tutte le riparazioni e lavori non descripte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.

Utilizzare solo gli accessori e ricambi originali.

Solo l'apparecchio periodicamente mantenuto e curato più essere un'auiantete soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.

Smaltimento

Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

L'olio usato va smaltito in maniera ecologica!

Evitare la contaminazione del suolo da prodotti petroliferi.

I prodotti petroliferi non devono venire in contatto con la pelle, gli occhi e gli indumenti.

Smaltimento dell'imballo da trasporto.

L'imballo protege l'apparechio contro i danni durante il trasporto. I materiali d'imballo vengono scelti normalmente secondo i criteri ecologicamente accettabili ed i criteri di manipolazione dei rifiuti e sono quindi riciclabili. La restituzione dell'imballo al circolo dei materiali risparmia le materie prime e diminuisce la presenza dei rifiuti. Le singole parti degli imballi (es. foglio, styropor) sono essere pericolosi per i bambini.

Pericolo di soffocamento!

Conservare le parti degli imballi fuori la portata dei bambini e smaltingli prima possibile.

Garanzia

Il periodo di garanzia è di 12 anni in caso di uso industriale, di 24 anni per i consumatori, e inizia a decorrere alla data dell'acquisto dell'apparecchio.

La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto alla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.

La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche I'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.

Informazioni importanti per il cliente

Facciamo presente che la restituzione in garanzia o sono come il periodo di garanzia va sempre fattane nell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutilde durante il trasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.

Servizio

Avete le所提供cne tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocamente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l'anno di produzione. Tutte questeindicazioni troverete sulla targhetta della macchina. Per averere quosti dati sempre disponibili, indicarli qui sotto, per favore:

N^ serie:

Cod. ord.:

Anno di produzione:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Programma delle ispezioni e della manutenzione

Periodi di manutenzione pro-grammata		Prima diogni messa in funzione	Dopo 1 mese	Dopo 3 mesi o 50 ore di lavoro	Dopo 6 mesi	Dopo 12 mesi
Olio per motore (10W-40)	Controllo	✓
	Cambio		✓		✓
Tubo di benzina Sistema di scarico iniettore Dispositivo di avviamento con fune	Controllo	✓
Filtro d'aria	Pulire			✓
	Cambio			✓	✓
Filtro di benzina Pulire					✓
Candela d'accensione	Controllo Pulire			✓
Batteria Controllo				✓

Consiglio: Al fine di garantire una funzione operativa affidabile del generatore elettrico, si consiglia di utilizzato assolutamente l'additivo per carburante, e in caso di fermi prolongati effettuare 2 o 3 funzionamenti di prova all'anno.

Rimozione del difetto

Guasto	Causa	Rimozione
Motore non parte	Rubinetto del carburante chiuso Verificare se il rubinetto del carburante e l'interrettore si trovano nella posizione „ON".
	Combustibile insufficiente Aggiungere il combustibile
	Tiro troppo debole sul motorino d'avviamento	Tirare fortemente la fune d'avviamento.
	Combustibile non giusto, stoccaggiorawnza aver svuotato il serbatoio di benzina, tipo di benzina sbagliato	Svuotare il serbatoio del combustibile e il carburatore,aggiungere la benzina fresca
	Candela d'accensione sporca (residui dei carboncini sugli elettrodi), la distance degli elettrodi troppo grande	Pulire la candela,controlare il valore termico della candela,ciambiare event. la candela, registrarare 0,6-0,8 mm
	Candela d'accensione inumidita alla benzina (motore strapiano).	Asciugare la candela d'accensione erimontare.
	Poco olio nel motore Rabboccare l'olio
	L'apparecchio non è messo in posizione orizzontale. E'segnalato insufficiente livello dell'olio.	Mettere l'apparecchio in posizione orizzontale
	Non è utilizzato l'iniettorè	Utilizzato l'iniettorè→8
Il motore va irregolarmente.	L'apparecchio troppo piccolo L'accensione non funziona bene	Verificare se la candela d'accensione è insertita in modo corretto. Verificare se il cavo della candela d'accensione si trovata sulla candela stessa. Pulire la candela d'accensione e controlare l'elettrodo giusto.
	Combustibile difettoso (carburante) Assicurarsi che sa sta quo utilizzato il carburante idoneo.
Il generatore non produce corrente.	Cortocircuito Cavo difettoso Cavo lento	Spia spenta: Si tratta di un erre, che non potete eliminare voi stessi. Contattare il centro assistenziale GÜDE. Spia accesa: 1. Premere il fusibile di protezione della relativa uscita contro il sovraccarico. 2. Controllare il cablaggio. 3. Controllare per eventuali cortocircuito o sovraccarici.
Motore si ferma	La corrente di spunto è troppo elevata.	Abbassare l'apparecchio
	Cavo troppo lungo Accorciare il cavo
E-start non funziona Batteria scarica o difettosa Caricare o sostituire la batteria

Technische Gegevens

Generator GSE 2701

Articlel-Nr. 40727

Aansluiting. 2× 230V 50Hz

Meetstroom 8,6 A

Continuermogen 2000W

Nominal vermogen 2200W

Vermogensklasse G1

Vermogensfactor. 0,85

Slagvolume. 208 ccm

Motortype. 1 cilinder 4-takt

Motorvermogen 3,2 kW/4,4 PS

Nominaltoerental 3000 min-1

Tankinhoud (Benzine) 151

Traduzione della dichiarazione di conformità CE

Con la presente dichiariamo che i dispositivi descritti di seguito, sono conformi ai requisiti fondamentali di sicurezza e salute di base della Direttiva CE, sia per la loro progettazione e costruzione, sia nelle versioni da noi fornite.

In caso di una modifica dell'apparecchiatura non concordato con moi,questa dichiarazione perde la sua validità."
