MANUALE UTENTE BO243OGE BOMPANI

Italiano Istruzioni per l’uso FORNO INCASSO Sommario Avvertenze

Italiano Avvertenze - Qualsiasi intervento, all’interno del forno o ove vi sia la possibilità di accedere a parti sotto tensione, deve essere preceduto sempre dal disinnesco dell’alimentazione elettrica. - Un eventuale surriscaldamento eccessivo sulle pareti esterne del forno farà scattare il dispositivo di sicurezza, il quale interromperà l’alimentazione della corrente. La riattivazione dell’alimentazione sarà spontanea, dopo che la temperatura esterna al forno sarà rientrata entro i limiti di accettabilità. Si ricorda tuttavia che un eventuale intervento ciclico del dispo- sitivo è provocato da una condizione anormale di funzionamento (es. rottura del termostato che regola la temperatura all’interno del forno). Occorre quindi interpellare il tecnico. -Non toccare incautamente le cerniere della porta forno per evitare di ferirsi. - Alla prima accensione del forno e del grill si potrà avvertire un caratteristico odore e fumo uscire dalla bocca del forno stesso. Ciò è do- vuto al trattamento delle superficie. Si consiglia di lasciare funzionare il forno a vuoto prima di introdurre delle vivande. - Alcuni modelli sono dotati di un motore di raf- freddamento automatico. - L’apparecchio e le sue parti accessibili diventa- no molto calde durante l’uso. Si deve prestare attenzione a non toccare gli elementi riscaldan- ti. I bambini con meno di 8 anni di età devono essere tenuti lontani se non continuamente sorvegliati. - Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche,sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, a condizione che siano sorvegliati o che abbiano ricevuto istruzioni per l’uso dell’apparecchio in modo sicuro per capire i rischi inerenti. - I bambini non devono giocare con l’apparec- chio.Le operazioni di pulizia e di manutenzio- ne non devono essere effettuate dai bambini senza sorveglianza. - Per il collegamento diretto alla rete, é neces- sario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la di- sconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. - Se l’alimentazione é danneggiata deve esse- re sostituita dal produttore o dall’assistenza clienti o da una persona qualificata per evitare pericoli. - Durante l’uso l’apparecchio diventa molto cal- do. Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all’interno del forno. - Le parti accessibili possono diventare molto calde durante l’uso. I bambini dovrebbero essere tenuti a distanza. - Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affilati per pulire le porte di vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro. - Attenzione: Assicurarsi che l’elettrodomestico sia spento prima di sostituire la lampadina per evitare di prendere una scossa elettrica. - Non utilizzare pulitori a vapore per la pulizia dell’apparecchio. - ATTENZIONE: Quando il forno é in funzione, non si devono appoggiare direttamente le teglie, la leccarda o tegami vari sulla cavità inferiore del forno. Si declina ogni responsabilità per danni a cose o a persone derivanti da una cattiva installazione o da un uso non corretto della cucina. In caso di anomalie, e soprattutto se si avver- tissero fughe di gas o di corrente, interpellare il tecnico senza alcun indugio.

ﺳﻛﺗ بﺑﺳﺗو ﺢطﺳﻟا شدﺧﺗ دﻗ .ﺔﯾﺋﺎﺑرﮭﻛ ﺔﻣدﺻ لﺎﻣﺗﺣا ﻲﻓﻼﺗﻟ ﺔﺑﻣﻠﻟا لادﺑﺗﺳا لﺑﻗ زﺎﮭﺟﻟا لﻔﻗ نﻣ دﻛﺄﺗ :رﯾذﺣﺗ .زﺎﮭﺟﻟا فﯾظﻧﺗﻟ رﺎﺧﺑﻟا تﺎﺣﺎﺿﻧ لﻣﻌﺗﺳﺗ ﻻ .نرﻔﻟا رز ﻰﻠﻋ ةرﺷﺎﺑﻣ ءﺎﻋو وأ ةﻼﻘﻣ ،ﺔﯾﻧﯾﺻ يأ ﻊﺿﺗ ﻻ ،نرﻔﻟا لﯾﻐﺷﺗ ءﺎﻧﺛأ :رﯾذﺣﺗ11 - La nostra Società, nel ringraziarVi per aver scelto uno dei suoi qualificati prodotti, desidera vivamente che otteniate da questa apparecchiatura le migliori prestazioni, giustamente auspicate al momento dell’acquisto. A questo scopo Vi invita a leggere e seguire attentamente le istruzioni del presente libretto; considerando ovviamente solo quei paragrafi che riguardano accessori e strumentazione presenti nel Vostro apparecchio. La Ditta costruttrice declina ogni responsabilità per danni a cose o a persone derivanti da cattiva installazione o non corretto uso dell’apparecchio stesso. - Nello spirito di produrre apparecchi sempre più allineati alle tecniche moderne, e/o per una sempre migliore qualità del pro- dotto, la nostra Società si riserva il diritto di apportare modifiche, anche senza preavviso, senza per altro creare disagi in utenza. - Per eventuali richieste di pezzi di ricambio, la domanda al Vostro rivenditore deve essere completata dal n° di modello e n° di matricola stampigliati sulla targhetta matricolare. La targhetta è visibile aprendo la porta del forno. PREMESSA - Del presente libretto interessano solo voci e capitoli relativi agli accessori presenti nell’apparecchio.

CENTRI ASSISTENZA TECNICA

Per assistenza tecnica autorizzata e ricambi originali rivolgersi al numero unico* Oppure visitare il sito www.bompani.it

• al costo massimo di 2 centesimi di euro al minuto (iva inclusa) anche da cellulare.

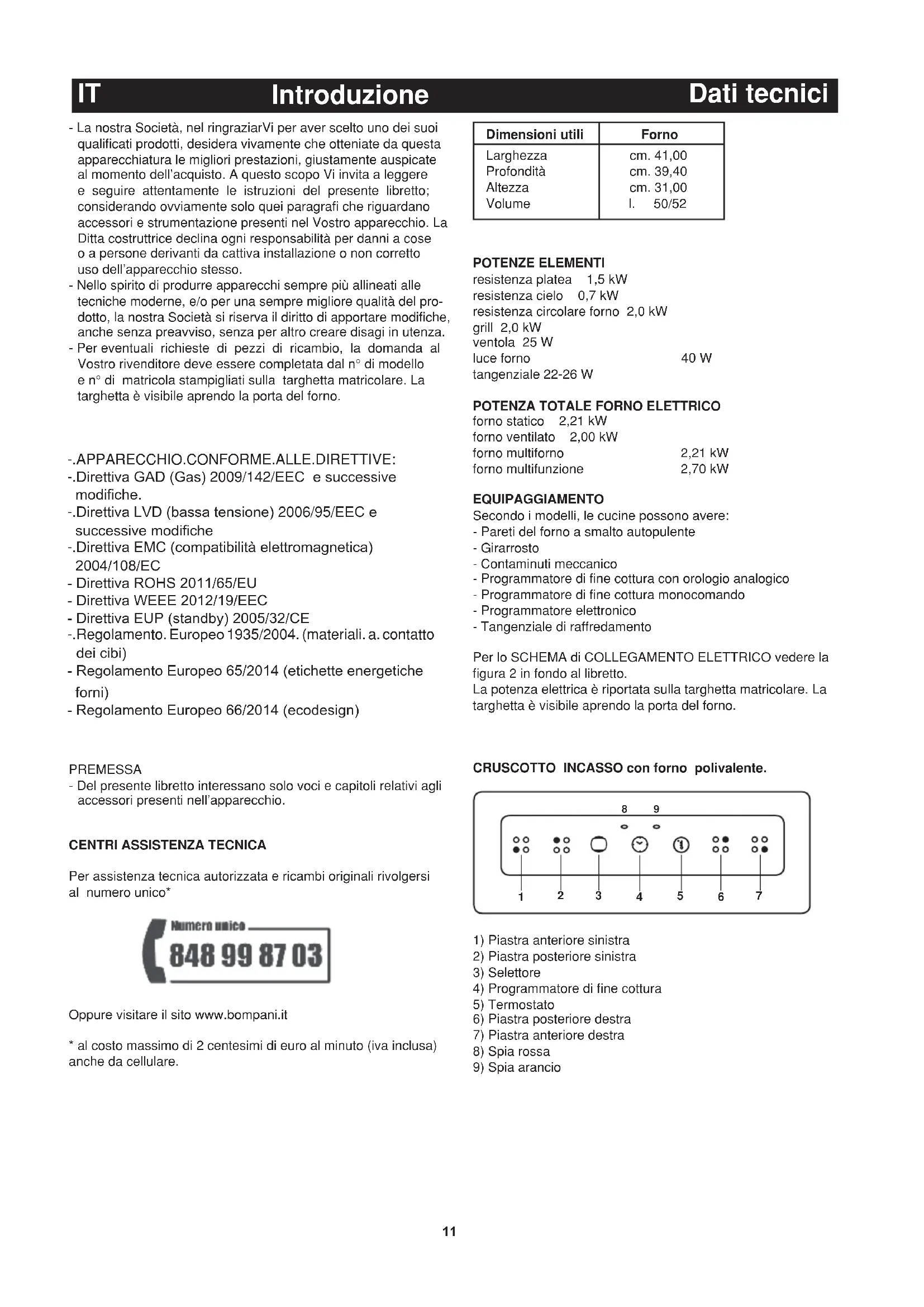

Introduzione POTENZE ELEMENTI resistenza platea 1,5 kW resistenza cielo 0,7 kW resistenza circolare forno 2,0 kW grill 2,0 kW ventola 25 W luce forno 40 W tangenziale 22-26 W

POTENZA TOTALE FORNO ELETTRICO

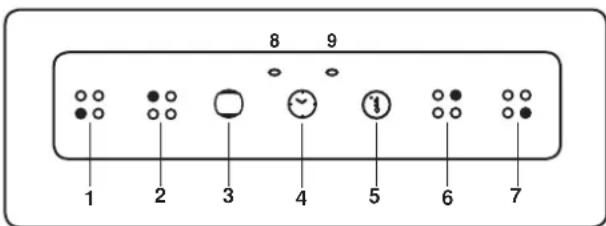

forno statico 2,21 kW forno ventilato 2,00 kW forno multiforno 2,21 kW forno multifunzione 2,70 kW EQUIPAGGIAMENTO Secondo i modelli, le cucine possono avere: - Pareti del forno a smalto autopulente - Girarrosto - Contaminuti meccanico - Programmatore di fine cottura con orologio analogico - Programmatore di fine cottura monocomando - Programmatore elettronico - Tangenziale di raffredamento Per lo SCHEMA di COLLEGAMENTO ELETTRICO vedere la figura 2 in fondo al libretto. La potenza elettrica è riportata sulla targhetta matricolare. La targhetta è visibile aprendo la porta del forno. CRUSCOTTO INCASSO con forno polivalente.

4) Programmatore di fine cottura

Dati tecnici Dimensioni utili Forno Larghezza Profondità Altezza Volume cm. 41,00 cm. 39,40 cm. 31,00 l. 50/52 -.APPARECCHIO.CONFORME.ALLE.DIRETTIVE: -.Direttiva GAD (Gas) 2009/142/EEC e successive modifiche. -.Direttiva LVD (bassa tensione) 2006/95/EEC e successive modifiche -.Direttiva EMC (compatibilità elettromagnetica) 2004/108/EC - Direttiva ROHS 2011/65/EU - Direttiva WEEE 2012/19/EEC - Direttiva EUP (standby) 2005/32/CE -.Regolamento. Europeo 1935/2004. (materiali. a. contatto dei cibi) - Regolamento Europeo 65/2014 (etichette energetiche forni)

Regolamento Europeo 66/2014 (ecodesign)12 INSTALLAZIONE L’installazione deve essere effettuata da persona qualificata che dovrà attenersi alle norme di installazione vigenti. L’apparecchiatura è stata prodotta in conformità alle norme EN 60 335-1, EN 60 335-2, ed è del tipo “incasso”; ciò significa che deve essere installata secondo le istruzioni del produttore. Il forno deve essere installato in un mobile i cui materiali (vernici, rivestimenti, colle, ecc.) devono resistere ad una temperatura di almeno 100°C. Le dimensioni del vano di alloggiamento sono riportate in Fig.1 Premontare le 4 viti (vedi fig.3) utilizzando gli appositi fori della facciata visibili con la porta del forno aperta, assicurandosi che la punta delle viti vada in direzione della mezzeria del legno del mobile. Inserire il forno nel mobile ed eseguire l’avvitamento delle viti fino al serraggio completo. Nel caso in cui il forno debba essere installato in prossimità di altro elettrodomestico, occorre accertarsi che durante il funzionamento non vi sia reciproco disturbo. Anche i rispettivi collegamenti elettrici dovranno essere separati. E’ bene che venga assicurata un’opportuna ventilazione per mezzo di un’apertura nella parte alta del mobile a colonna oppure di una apertura di 10 mm sopra la cornice del forno. Vedi fig. 1.

ALLACCIAMENTO ALLA RETE ELETTRICA

Prima di procedere all’allacciamento, assicurarsi che: - la tensione in rete corrisponda a quella indicata sulla targhetta matricolare; - la presa di “terra” sia efficiente. Se l’apparecchio è equipaggiato di un cavo senza spina, la spina da utilizzare è di tipo normalizzato e tenere conto che: - cavo verde-giallo deve essere utilizzato per il collegamento a terra; - cavo blu per il neutro; - cavo marrone per la fase; - il cavo non deve entrare in contatto con pareti calde che siano superiori a 75°C; - in caso di sostituzione del cavo, deve essere di tipo H05VV-F con sezione adeguata (vedere schemi in fig. 2); - in caso l’apparecchio sia fornito senza cavo, utilizzare cavo tipo H05VV-F con sezione adeguata (vedere schemi in fig. 2). N.B. La spina deve essere accessibile ad apparecchio installato. IMPORTANTE: il costruttore declina ogni responsabilità per danni dovuti all’assenza del rispetto delle regolamentazioni e delle norme in vigore. Si raccomanda di controllare che il col- legamento a terra dell’apparecchio sia fatto in modo corretto (vedere schemi in fig. 2 in fondo al libretto). Per l’utente

L’accensione del forno o del grill si ottiene tramite un’unica manopola. Partendo dalla posizione 0 (spento) e girando la manopola in senso orario si hanno le seguenti posizioni: - simbolo : accensione lampada forno (che rimarrà sempre accesa anche con l’indice della manopola su tutte le altre posizioni). - Posizione da 50 a 250°C : riscaldamento del forno in salita con regolazione termostatica. - simbolo , o : accensione del grill (sul plafone del forno). - simbolo : avviamento del girarrosto con grill acceso. Per riportare l’indice della manopola sulla posizione di 0 (spento) è necessario ruotare la manopola in senso antiorario. NOTA - La spia gialla si accende secondo l’intervento del termostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno.

FORNO ELETTRICO STATICO 4

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato, partendo dalla posizione 0 ( spento ) e girando la manopola in senso orario si hanno le seguenti posizioni: - simbolo : accensione lampada forno (che rimarrà sempre accesa anche con l’indice della manopola su tutte le altre posizioni). - simbolo , o : accensione del grill (sul plafone del forno). - simbolo , : avviamento del girarrosto con grill acceso. - simbolo : accensione della resistenza cielo e della re- sistenza platea ( funzione statica ). Per la regolazione della temperatura, interagire sulla manopola del termostato

riscaldamento del forno in salita da 50° a 250°C. NOTA - La spia gialla si accende secondo l’intervento del termostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno. FORNO ELETTRICO STATICO “ 4 New” Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato, partendo dalla posizione 0 (spento) e girando la manopola in senso orario si hanno le seguenti posizioni: - simbolo :accensione lampada forno (che rimarrà sempre accesa anche con l’indice della manopola su tutte le altre posizioni). - simbolo :cottura lenta con resistenza platea, la tempe- ratura del forno viene regolata mediante la manopola del termostato. - simbolo :cottura convenzionale forno “statico”, la tem- peratura del forno viene regolata mediante la manopola del termostato. - simbolo : accensione grill; NOTA - La spia gialla si accende secondo l’intervento del termostato.Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno.

FORNO ELETTRICO VENTILATO “4 POSIZIONI”

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato, partendo dalla posizione 0 (spento) e girando la manopola in senso orario si hanno le seguenti posizioni: - simbolo :accensione lampada forno (che rimarrà sempre accesa anche con l’indice della manopola su tutte le altre posizioni).13 - simbolo :funzionamento della ventola. - simbolo :cottura con forno ventilato, su uno o due livelli. - simbolo : accensione grill. NOTA - La spia gialla si accende secondo l’intervento del ter- mostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno

FORNO ELETTRICO MULTI 4

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato, partendo dalla posizione 0 (spento) e girando la manopola in senso orario si hanno le seguenti posizioni: - simbolo : accensione lampada forno (che rimarrà sempre accesa anche con l’indice della manopola su tutte le altre posizioni). - simbolo :cottura convenzionale forno “statico”, la tem- peratura del forno viene regolata mediante la manopola del termostato. - simbolo :cottura con forno ventilato, la temperatura del forno viene regolata mediante la manopola del termostato. - simbolo :accensione grill. NOTA - La spia gialla si accende secondo l’intervento del ter- mostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno FORNO ELETTRICO MULTIFORNO “ 6 “ PROGRAMMI di COTTURA Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato, partendo dalla posizione 0 (spento) e girando la manopola in senso orario si hanno le seguenti posizioni: - simbolo :accensione lampada forno,che rimarrà sempre accesa anche con l’indice della manopola su tutte le posizioni - simbolo :accensione lampada forno e spia rossa, funzio- namento della ventola. - simbolo : cottura convenzionale forno “statico”, la tem- peratura del forno viene regolata mediante la manopola del termostato. - simbolo : cottura con forno ventilato, su uno o due livelli, la temperatura del forno viene regolata mediante la manopola del termostato. - simbolo :accensione grill. - simbolo :cottura veloce con forno ventilato, la temperatura del forno viene regolata mediante la manopola del termostato. In tutte le posizioni, tranne lo zero, si ha l’accensione della spia rossa e della lampada forno. NOTA: La spia gialla si accende secondo l’intervento del termostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno.

FORNO ELETTRICO MULTIFUNZIONE

Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato (da 50 a 250°C), questo forno offre più modi di cucinare, impostati su tre fonti di calore principali: a) Propagazione forzata del calore (forno ventilato) b) Propagazione spontanea del calore (convezione o forno statico) c) Raggi infrarossi (grill). Partendo dalla posizione 0 (spento) e girando la manopola di selezione in senso orario si hanno le seguenti posizioni: - simbolo :accensione lampada forno e spia rossa, funzio- namento della ventola. - simbolo :cottura convenzionale forno “statico”, la tem- peratura del forno viene regolata mediante la manopola del termostato. - simbolo : cottura con forno ventilato, su uno o due livelli, la temperatura del forno viene regolata mediante la manopola del termostato. - simbolo :cottura con forno convenzionale più ventilazione che permette una cottura su uno o più livelli, la temperatura del forno viene regolata mediante la manopola del termostato. - simbolo :accensione del grill (sul plafone forno), la mano- pola del termostato deve essere in posizione di temperatura massima. - simbolo :cottura lenta con resistenza platea, la tempe- ratura del forno viene regolata mediante la manopola del termostato. - simbolo :cottura veloce con forno ventilato, la temperatura del forno viene regolata mediante la manopola del termostato. - simbolo :cottura lenta con forno ventilato, la temperatura del forno viene regolata mediante la manopola del termostato. In tutte le posizioni, tranne lo zero, si ha l’accensione della spia rossa e della lampada forno. NOTA: La spia gialla si accende secondo l’intervento del ter- mostato. Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno. Se si effettua la cottura a forno ventilato, è possibile caricare contemporaneamente due griglie. Tuttavia, se gli alimenti differiscono fra loro per quantità o qualità, anche i tempi saranno ovviamente diversi. COME SI USA IL GRILL ELETTRICO CON FORNO ELET- TRICO - aprire la porta forno; - posare la vivanda sulla griglia; - collocare la leccarda sotto alla griglia; - introdurre il tutto sul gradino più alto del forno; - richiudere la porta ; - mettere in funzione la resistenza grill; - dopo qualche minuto rivoltare la vivanda per esporre l’altro lato ai raggi infrarossi; (il tempo di esposizione è subordinato al tipo di vivanda ed al gusto personale dell’utente. Vedere tabella “ Alimenti da grigliare” ATTENZIONE: le parti accessibili possono essere calde quando il grill è utilizzato! Allontanare i bambini. Tutte le cotture devono essere eseguite a porta chiusa. IMPORTANTE - Per soli modelli con “Forno Elettrico” coman- dati da due manopole separate (selettore-termostato), si deve grigliare a porta chiusa, senza l’uso della protezione manopola. Con la grigliatura a porta chiusa, non si devono utilizzare tem- perature superiori a 200°C. Alimenti da grigliare Tempo in minuti 1° Lato 2° Lato Carni basse o sottili Carni moderatamente alte Pesci sottili e senza squame Pesci moderatamente voluminosi Salsicce Toast Volatili

COME SI USA IL GIRARROSTO ( FiG. 4 ) Il girarrosto, che è abbinato al funzionamento del grill, è dispo- nibile solo per i modelli “forno statico”. Funzionamento: - mettere in funzione la resistenza del grill; - infilzare la carne da cuocere nello schidione e fissarla al centro a mezzo dei due forchettoni; - collocare il telaietto supporto schidione sulle griglie laterali del forno, oppure inserire il telaio supporto schidione nelle guide Per l’utente IT14 dell’imbuttitura del forno; - infilare la punta dello schidione nel mozzo del motorino; - privare lo schidione della sua impugnatura; - collocare la leccarda sul gradino più basso del forno; - richiudere la porta ; - avviare il motorino ruotando la manopola sulla posizione dello spiedo; - ungere la carne di tanto in tanto. A cottura avvenuta, avvitare l’impugnatura sul mozzo dello schidione e sfilare il tutto dal mozzo del motorino. ATTENZIONE: Le forchette dello schidione potrebbero avere le punte acuminate. Maneggiare con cautela. COME USARE IL CONTAMINUTI ( FiG. 6 ) Il contaminuti può essere regolato per un periodo massimo di un’ora. La manopola di regolazione deve essere ruotata in sen- so orario al tempo desiderato. Trascorso il tempo prestabilito, interviene un segnale acustico che cessa automaticamente. Il contaminuti, all’atto del segnale acustico, non interrompe il funzionamento del forno. COME SI USA IL PROGRAMMATORE ELETTRONICO (FiG. 7) Consente di programmare l’ora di inizio e la durata di cottura in forno. Se la cottura inoltre non necessita di controllo a vista, essa può avvenire anche in assenza dell’utente. Al momento dell’installazione o dopo un periodo di mancanza dell’alimentazione elettrica, il visualizzatore lampeggia; è quindi necessario sincronizzare l’ora, altrimenti le programmazioni non risultano corrette. SlNCRONIZZAZlONE DELL’ORA - Premendo contemporaneamente 2 tasti ( DURATA COTTURA, FINE COTTURA ) ed il tasto “+” o “-” si imposta l’ora. Con tale operazione vengono cancellati eventuali programmi precedentemente impostati ed il simbolo AUTO lampeggia. NOTA: quando il simbolo AUTO lampeggia non è possibile mettere in funzione manualmente il forno.

- Azionando i tasti “+” o “-” il tempo aumenta o decresce ad una velocità variabile a seconda della durata della pressione esercitata sul tasto. FUNZIONAMENTO MANUALE - Azionare il tasto MANUALE: il simbolo AUTO si spegne (se lampeggiante o acceso permanentemente), il simbolo PENTOLA si illumina, ed è possibile mettere in funzione il forno agendo sulle manopole del termostato forno e del selettore secondo le istruzioni del manuale. FUNZIONAMENTO AUTOMATICO CON DURATA E FlNE COTTURA - Facciamo un esempio: sono le ore 9.25; si desidera che il forno entri in funzione alle ore 11.00 e che termini la cottura alle ore

12.00 (durata cottura 1 ora).

- Premere il tasto DURATA COTTURA ed entro 5 secondi premere il tasto “+” fino all’indicazione 01.00, eventualmente aggiustare l’indicazione col tasto “-”. I simboli AUTO e PENTOLA si illuminano in permanenza. - Premere il tasto FINE COTTURA ed entro 5 secondi premere il tasto “+” fino all’indicazione 12.00. Il simbolo PENTOLA si spegne, mentre il simbolo AUTO rimane illuminato permanentemente. - Posizionare la manopola del termostato forno sulla temperatura desiderata, ed il selettore sul tipo di cottura prescelto; la spia rossa si illumina, la luce del forno di accende ed il programmatore è predisposto al funzionamento: alle ore 11.00 il forno viene acceso automaticamente ed il simbolo PENTOLA si illumina. - Al termine della cottura (ore 12.00) il simbolo AUTO lampeggia il simbolo PENTOLA si spegne e un segnale acustico avverte della fine cottura: per interromperlo è necessario premere un pulsante qualsiasi. - Posizionare quindi le manopole del termostato forno e del selettore sulla posizione di spento. FUNZlONAMENTO SEMIAUTOMATICO CON DURATA COTTURA - Facciamo un esempio: sono le 11.35 e si desidera che il forno rimanga in funzione per 25 minuti a partire da questo momento. - Premere il tasto DURATA COTTURA ed entro 5 secondi premere il tasto “+” fino all’indicazione di 00.25, eventualmente aggiustare l’indicazione con il tasto “-”. I simboli AUTO e PENTOLA si illuminano in permanenza. - Posizionare la manopola del termostato forno sulla temperatura desiderata, ed il selettore sul tipo di cottura prescelta; la spia rossa si illumina, la luce del forno si accende ed il forno entra in funzione. - Dopo 25 minuti il forno ed il simbolo PENTOLA si spengono, il simbolo AUTO lampeggia ed il segnale acustico avverte della fine cottura: per interromperlo è necessario premere un pulsante qualsiasi. - Posizionare quindi le manopole del termostato forno e del selettore sulla posizione di spento. CONTAMINUTI - Premere il tasto CONTAMINUTI e selezionare il tempo desiderato mediante il tasto “+” o “-”. - Durante il funzionamento del contaminuti si illumina il simbolo CAMPANA. - Al termine del tempo impostato si mette in funzione il segnale acustico e il simbolo CAMPANA si spegne. SEGNALE ACUSTICO - Il segnale acustico si mette in funzione al termine di una programmazione ed ha la durata di 7 minuti. - Per interromperlo prima si dovrà premere un tasto qualsiasi. - Azionando il tasto “-” senza avere prima selezionato una fun- zione è possibile cambiare la frequenza del segnale acustico. Si può scegliere fino a 3 diversi tipi di segnale. Il segnale se- lezionato si avvertirà fintantoché verrà tenuto premuto il tasto

- Il programma ha inizio dopo ca. 4 secondi dall’impostazione. - In qualsiasi momento è possibile controllare il programma impostato premendo il tasto corrispondente.

ERRORI DI PROGRAMMAZIONE

- Esempio: alle ore 12.15 si impostano 30 minuti di DURATA COTTURA e si imposta il tempo di FINE COTTURA alle ore 12.30. - L’errore di impostazione può essere corretto variando la durata o il tempo di fine cottura, oppure premendo il pulsante MANUALE e poi si ripete correttamente la programmazione. - In presenza di un errore di impostazione il forno non viene inserito.

ANNULLAMENTO DI UN PROGRAMMA

- Si può cancellare un programma premendo il tasto di DURATA COTTURA e di seguito il tasto “-” fino a che sul display non compare l’indicazione 0.00. IMPORTANTE: ALLA FINE DI OGNI COTTURA PROGRAMMATA SI

(FIG. 8) Consente di programmare la durata di cottura nel forno. Se la cottura non necessita di controllo a vista, essa può avvenire anche in assenza dell’utente. ALIMENTAZIONE All’accensione, il display lampeggia e l’ora parte da “00:00”. Lampeggia e il forno è spento. Lampeggia fino a regolazione con “MODE”

SINCRONIZZAZIONE DELL’ORA

Al momento dell’installazione o dopo un periodo di mancanza dell’alimentazione elettrica, il visualizzatore lampeggia. E’ quindi necessario sincronizzare l’ora. Premere il tasto “MODE”. Premere i tasti ▲ o ▼.per impostare l’ora corrente.. Per l’utenteIT15 FUNZIONAMENTO MANUALE Dopo la sincronizzazione dell’ora, è possibile utilizzare il forno manualmente agendo sulle manopole del termostato forno e del selettore (simbolo della pentola accesa).

FUNZIONAMENTO SEMIAUTOMATICO CON DURATA DELLA

COTTURA Si imposta la durata della cottura: al termine del conto alla rovescia il forno si spegne e viene emesso un segnale acustico. Esempio: sono le 11,35 e si desidera che il forno rimanga acceso per 25 minuti a partire da questo momento. Premere il tasto ▲ fino all’indicazione “25.00”, eventualmente aggiustare il valore con il tasto ▼. I simboli pentola e auto sono accesi.Posizionare la manopola del termostato forno sulla temperatura desiderata ed il selettore sul tipo di cottura prescelta: le spie e la lampada del forno si accendono ed il forno entra in funzione. NOTA: Per azzerrare la durata della cottura tenere premuto il tasto ▼ fino allo zero. Dopo 25 minuti il forno e i simboli pentola e auto si spengono e il segnale acustico avverte della fine cottura. Premere il tasto “MODE” per interrompere il segnale acustico e ripristinare il funzionamento manuale. Posizionare quindi le manopole del termostato e del selettore del forno sulla posizione di spento. NOTA: Le unità di misura della durata cambiano a seconda dell’impostazione: all’inizio le cifre sul display indicano i minuti e i secondi, e gli incrementi sono di 10 secondi, fino al raggiungimento di 99 minuti. CANCELLAZIONE PROGRAMMI Tempi di programmazione per la durata di cottura possono essere eliminati premendo i tasti.▲ o ▼ e contemporaneamente rilasciare il tasto.▲ per primo. COME SI USA IL PROGRAMMATORE DI FINE COTTURA MONOCOMANDO (SENZA OROLOGIO)(FiG. 9) Consente di programmare la durata di cottura. Funzionamento: - Posizionare la manopola sul tempo di cottura desiderato (120 minuti al max.). - Scegliere la temperatura mediante la manopola del termostato e posizionare la manopola del selettore sul tipo di cottura prescelto. - Quando la manopola del programmatore si posizionerà sul simbolo 0 la cottura sarà terminata. L’interruzione della cottura è automatica. - Riportare la manopola del termostato sul simbolo

- Riportare la manopola del selettore sul simbolo 0. N.B.: Il forno, senza l’uso della programmazione, funziona solamente quando la manopola del programmatore è sulla posizione manuale

USO DEL TIMER ELETTRONICO CON MANOPOLA PUSH (FIG.10) FUNZIONAMENTO GENERALE Questo timer gestisce la visualizzazione dell’orario (tramite lan- cette analogiche) e il funzionamento del forno (tramite manopola push ed icone di indicazione). Agendo sulla manopola push è possibile: regolare l’orario, programmare l’ora d’inizio e di fine cottura, impostare l’allarme (Minute Minder).

REGOLAZIONE DELL’ORARIO

Per regolare l’ora indicata dalle lancette dell’orologio premere brevemente per 4 volte la manopola fino ad ottenere il lampeggio dell’ icona “CLOCK”. Quindi per incrementare o decrementare l’orario visualizzato a passi di 1 minuto, ruotare manopola in senso orario o antiorario e la lancetta dei minuti si muove a passi di 1 minuto in senso orario o antiorario. Trascorsi 10 secondi dall’ultimo aggiustamento il timer elettronico esce au- tomaticamente dalla modalità regolazione oraria. COTTURA MANUALE A riposo il timer consente la cottura manuale agendo sull’interruttore generale del forno (esterno al dispositivo). IT Per l’utente

PROGRAMMAZIONE DELL’ORA DI FINE COTTURA

La programmazione dell’ora di fine cottura permette di iniziare subito e terminare la cottura in maniera automatica in base all’ora programmata. Per programmare l’ora di fine cottura premere 2 volte brevemente la manopola fino ad ottenere il lampeggio dell’ icona “END TIME”. Per incrementare o decrementare il tempo di cottura a passi di 1 minuto, ruotare manopola in senso orario o antiorario e la lancetta dei minuti si muove di 1 minuto in senso orario o antiorario. Il lampeggio dell’icona “END TIME” continua per 10 secondi dall’ultima rotazione. Il programma può essere confermato premendo la manopola purché sia stato programma- to almeno 2 minuti di cottura. Alla conferma del programma, la cottura viene avviata e l’allarme sonoro viene automaticamente attivato. La cottura terminerà quando “Ora di Fine Cottura Im- postata = Ora attuale”. Per visualizzare il programma impostato premere brevemente e rilasciare la manopola e allo stesso tempo le lancette e le icone visualizzano il programma impostato.Al termine della cottura l’icona “END TIME” lampeggia e l’allarme emette segnali acustici. Dopo 1 minuto l’allarme viene disabilitato e l’icona “END TIME” rimane lampeggiante fino alla pressione della manopola. Per annullare il programma prima del termine, premere la manopola per 3 secondi: il programma sarà annullato e il timer ritorna in modalità cottura manuale. PROGRAMMAZIONE DELL’ORA DI INIZIO COTTURA E FINE COTTURA La programmazione dell’ora di inizio cottura permette di iniziare e terminare la cottura in maniera automatica in base alle ore programmate. Per programmare l’ora di inizio cottura premere 1 volta brevemente la manopola fino ad ottenere il lampeggio dell’ icona “START TIME”. Per incrementare o decrementare l’ora di inizio cottura a passi di 1 minuto, ruotare manopola in senso orario o antiorario e la lancetta dei minuti si muove di 1 minuto in senso orario o antiorario. Il lampeggio dell’icona “START TIME” continua per 10 secondi dall’ultima rotazione. Se entro questo tempo non si ruota o preme la manopola le lancette ritornano automaticamente a visualizzare l’orario ed il programma viene annullato. Se si preme la manopola l’ora di Inizio Cottura viene memorizzata (icona “START TIME” accesa fissa), purché sia stato programmato almeno 1 minuto di ritardo, e si passa all’im- postazione del ora di Fine Cottura (l’icona “END TIME” da spenta diviene lampeggiante). Per la programmazione dell’ora di Fine Cottura si segua la procedura decritta nel paragrafo relativo. La cottura avrà inizio quando “Ora di Inizio Cottura Impostata = Ora attuale”.

PROGRAMMAZIONE MINUTE MINDER

La programmazione del Minute Minder permette di avere un semplice allarme al termine di un tempo programmato senza attivare la cottura (modalità Minute Minder). Per programmare un “allarme” senza avviare alcuna cottura (modalità Minute Minder), premere brevemente la manopola 3 volte fino ad ottenere il lampeggio dell’ icona “ALARM”. Quindi ruotare la manopola, e l’impostazione del Minute Minder è identica a quella dell’ora di Fine Cottura (vedere il paragrafo relativo) Il Minute Minder è utilizzabile solo quando non c’è nessun programma in corso.

VISUALIZZAZIONE DEL PROGRAMMA IMPOSTATO

Il programmatore permette la visualizzazione del programma impostato. Per visualizzare il programma impostato premere brevemente e rilasciare la manopola, nello stesso istante il programmatore visualizza il programma impostato muovendo le lancette sui tempi impostati ed evidenziando le fasi con il lampeggio delle icone relative. Il programmatore ritorna poi automaticamente a visualizzare l’ora attuale e continua con l’esecuzione del programma impostato.

CANCELLAZIONE DEL PROGRAMMA IMPOSTATO

Il programmatore permette la cancellazione del programma impostato. Per cancellare il programma impostato premere per qualche secondo la manopola fino allo spegnimento delle icone relative ed emissione del secondo beep. Il programmatore ritorna poi automaticamente al modo cottura manuale.16 SEGNALAZIONE BLACKOUT Il timer non annulla il programma in caso di blackout. Il timer segnala ogni mancanza di alimentazione di rete tramite il lampeggio del simbolo “CLOCK”, per permettere all’utilizzatore verificare che l’ora sia corretta. In questo caso, per disabilitare la segnalazione premere brevemente la manopola.

- E’ preferibile pulire il forno dopo ogni utilizzazione, quando è ancora tiepido ma non caldo. Questo permette di rimuovere i grassi prima che abbiano il tempo di seccarsi. - Se comunque vi sono rimaste delle macchie ostinate, mettere un panno imbevuto di ammoniaca sul fondo del forno, chiudere la porta e lasciarlo per alcune ore. In seguito lavare il forno con acqua calda e detergente liquido e asciugarlo completamente. - Per l’esterno del forno, usare un panno morbido e acqua saponata. NON USARE MAI PRODOTTI DETERGENTI IN POLVERE O ALTRI ABRASIVI.

PER FORNO AUTOPULENTE

Le due pareti laterali e quella frontale sono rivestite di smalto autopulente ad azione catalitica ( Fig. 5 ). Ogni 10 - 15 cotture si lascia funzionare, con forno vuoto ed alla massima potenza. Il tempo necessario per questa operazione è subordinato allo stato di conservazione del forno stesso. Alcune proiezioni tendono ad indurirsi e possono rendere il rivestimen- to inoperante. In effetti otturano i pori dello smalto speciale e l’ossidazione non ha più luogo. Bisogna allora, appena il forno è completamente raffreddato, rendere la crosta più molle con acqua molto calda ed una spazzola tenera, senza usare de- tergente, riaccendere poi il forno al massimo per alcuni minuti. (Importante: non usare mai abrasivi o spazzole metalliche). N.B Per sostituire le pareti catalitiche aquistare il cod. 0003103/I

SOSTITUZIONE DELLA LAMPADA FORNO

Spegnere il forno e scollegarlo dalla rete di alimentazione; - la lampada si trova nell’angolo in alto a destra sulla parete posteriore del forno;

assicurarsi che il forno sia freddo e svitare il portalampada in vetro; - sostituire la lampada con una nuova dello stesso tipo e avvitare nuovamente il portalampada finché non è ben stretto.

PER TOGLIERE LA PORTA DEL FORNO

La porta può essere rimossa per poter pulire il forno in maniera più agevole seguendo le seguenti istruzioni:

1) Aprire completamente la porta.

2) Ruotare le due leve “B” portandole dalla posizione 1 alla

posizione 2 (vedi fig.11).

3) Richiudere lentamente la porta fino all’arresto; afferrarla con

entrambe le mani a destra e a sinistra, chiuderla ulteriormente ed estrarla sollevandola verso l’alto.

4) Per rimontare la porta occorre eseguire la procedura di sgan-

cio in ordine inverso; inserire le due cerniere nelle rispettive sedi e aprire completamente la porta.

5) Ruotare le due leve “B” riportandole nella posizione 1.

6) Chiudere normalmente la porta.

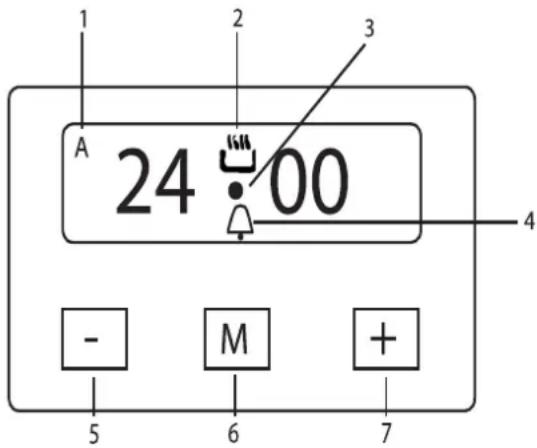

1. Funziona un programma automatico (alcuni

modelli al posto del simbolo А viene visualizzato “Auto”).

Questo simbolo lampeggia quando si imposta il tempo corrente.

4. Simbolo viene visualizzato quando viene attivato il

5. Pulsante decremento per l’ impostazione un

timer. Utilizzato anche per selezionare il livello del suono (disponibili tre livelli).

6. Pulsante di selezione del

7. Pulsante per aumentare per l’impostazione un

• IMPOSTAZIONE DEL TEM

CORRENTE La prima volta e dopo un’interruzione di corrente, i numeri e simbolo А lampeggiano in display - in questo modo il forno non puo' essere acceso.

Dopo aver acceso della cucina premete il pulsante М e tenerlo premuto per almeno 2 secondi, fi nché il simbolo А scompare dal display. Il display visualizza un simbolo lampeggiante • .

Per impostare il tempo corrente utilizzando i pulsanti - e + .

Pochi secondi dopo aver premuto il tempo selezionato verranno salvati automaticamente.

• REGIME MANUALE Il forno funzionerà in regime manuale (senza il tempo installato della fi ne di cottura o la durata di cottura) solo quando il simbolo si vizzualzza in display.

PULIZIA DEL VETRO DELLA PORTA

Tutti i forni sono dotati di porte in vetro dalle caratteristiche innovative ed estremamente pratiche. Il full-glass interno può essere rimosso agevolmente senza utilizzare alcuno strumento: il sistema di bloccaggio senza viti a vista garantisce una facile pulibilità della porta che solo il vetro può garantire. Seguire le istruzioni seguenti per smontare correttamente il vetro della porta forno. - aprire completamente la porta; - con l’aiuto di una moneta o di un cacciavite piatto fare leva delicatamente nelle due rientranze ricavate nella controporta nella parte inferiore, contemporaneamente; - il vetro così liberato dalla sua sede, potrà essere sfilato dalla nicchia d’alloggio del vetro: - terminata la pulizia, rifare le medesime operazioni in senso contrario. IMPORTANTE : Fai attenzione nel rimontare i vetri affinché l’ordine sia quello corretto; il vetro interno ha un particolare trattamento che riflette il calore!• T

Timer emette un segnale acustico quando il tempo scade senza spegnere la cucina. L’intervallo massimo che può essere impostato su un timer - 23 ore 59 minuti. Quando il display del tempo scompare il simbolo e segnale acustico suoni. Si attiverà un segnale acustico che si spegnerà automaticamente dopo 7 minuti, oppure premendo un tasto qualsiasi. Per impostare il timer, eff ettuare le seguenti operazioni:

Premete il pulsante М e tenerlo premuto almeno 2 secondi, fi no a quando il display mostra un simbolo lampeggiante .

Utilizzare i pulsanti - e + a desiderare il periodo necessario.

Pochi secondi dopo aver premuto il timer rimane impostato un conto alla rovescia. Il display mostrerà il simbolo .

Impostare il funzionamente desiderato del forno e la temperatura di cottura.

Premere il pulsante М per almeno 2 secondi fino a quando il display mostra un simbolo lampeggiante .

Rilasciare e premere nuovamente il pulsante М. Il display visualizza lampeggiante simbolo А e l’iscrizione «dur», che dopo qualche tempo cambierà a 0:00.

Usare i pulsanti - e + per impostare il tempo di cottura desiderato (valore massimo - 10 ore).

5. Pochi secondi dopo l’ultimo valore premere il tasto

viene salvato e il conto alla rovescia. Il display visualizza simboli А e si desidera visualizzare l’ora corrente, premere ripetutamente М. Al termine del tempo impostato si sente un allarme acustico e il forno si spegne automaticamente. Si attiverà un segnale acustico che si spegnerà automaticamente dopo 7 minuti, oppure premendo un tasto qualsiasi.

1. Impostare il regime di funzionamento

desiderato del forno e la temperatura di cottura.

Premere il pulsante М per almeno 2 secondi fi no a quando il display mostra un simbolo lampeggiante .

Rilasciare e premere nuovamente il pulsante М. Il display visualizza lampeggiante simbolo А e l’iscrizione “dur”.

Premere il pulsante M di nuovo. Sul display appare “end”, che dopo qualche tempo cambierà a 0:00.

Usare i pulsanti - e + per impostare il tempo di fi ne di cottura.

Pochi secondi dopo l’ultimo valore premere il tasto viene salvato e il conto alla rovescia. Il display mostrerà ai simboli А e . Per visualizzare il tempo corrente, premete ripetutamente M. Si attiverà un segnale acustico che si spegnerà automaticamente dopo 7 minuti, oppure premendo un tasto qualsiasi. IT Per l’utente

Alcune versioni del prodotto sono dotate della manopola push pull. Questa a riposo si trova a filo con il cruscotto, per utilizzarla occorre premere ed essa uscirà dalla propria sede, ruotare e scegliere la funzione desiderata. La manopola in posizione di utilizzo è dotata di un dispositivo di sicurezza che non le permette di ritornare in posizione di riposo.

KIT “GUIDE FORNO ESTRAIBILI”

Alcune versioni del prodotto sono dotate delle guide telesco- piche. Queste rappresentano un vero e proprio comfort in fatto di cottura, perché consentono l’estrazione completa delle griglie assicurandone il bloccaggio a fine corsa. Una comodità che permette di gestire gli alimenti senza paura di scottarsi e che assicura una pulizia più profonda. E’ possibile a richiesta equipaggiare il forno con il Kit di “Guide Estraibili“. La richiesta va inoltrata al vostro rivenditore.

UTILIZZO ACCESSORI DEL FORNO

- La griglia del forno serve a supportare teglie di commercio per contenere dolci, arrosti o direttamente le carni da cuocere al grill. Quando la griglia é provvista di due fermi situati nella parte posteriore, deve essere inserita nel forno fino a toccarne la cavità posteriore. - La leccarda posizionata sotto la griglia serve per raccogliere i sughi colati dagli alimenti cotti direttamente sulla griglia stessa. La leccarda può essere usata anche per cuocere gli alimenti. - Il forno é dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno(1).Per estrarre completamente le griglie é sufficiente, come indicato in fig. 12, alzarle, prendendole dalla parte anteriore e tirarle (2). LA DIRETTIVA 2012/19/EEC (RAEE): INFORMAZIONI AGLI UTENTI Fig.A18 IT Per l’utente L’adeguata raccolta differenziata per l’avvio successivo dell’ap- parecchio dismesso al riciclaggio, al trattamento e allo smal- timento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l’acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.
