MANUALE UTENTE Door Contact IMOU

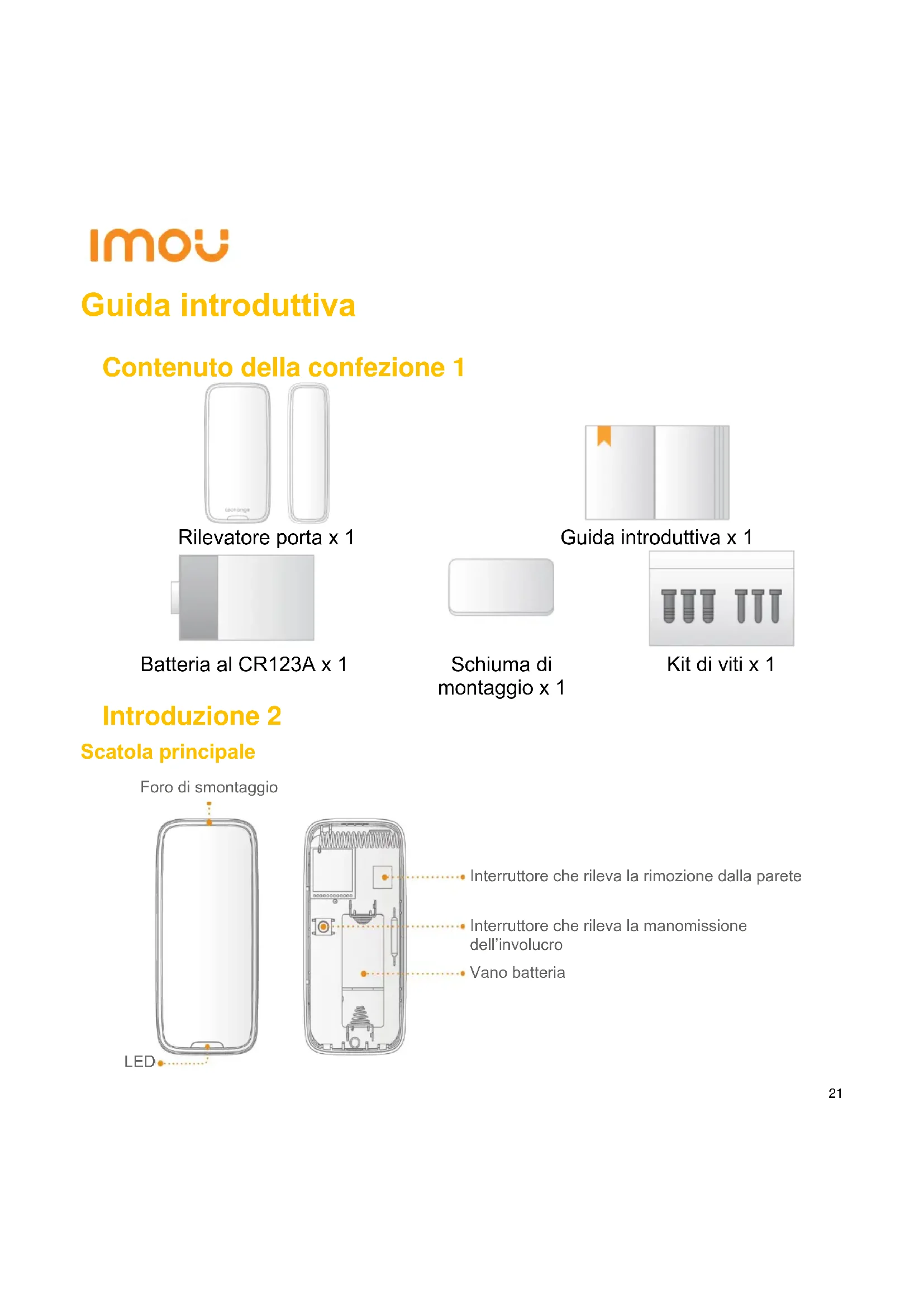

Rilevatore porta x 1 Guida introduttiva x 1

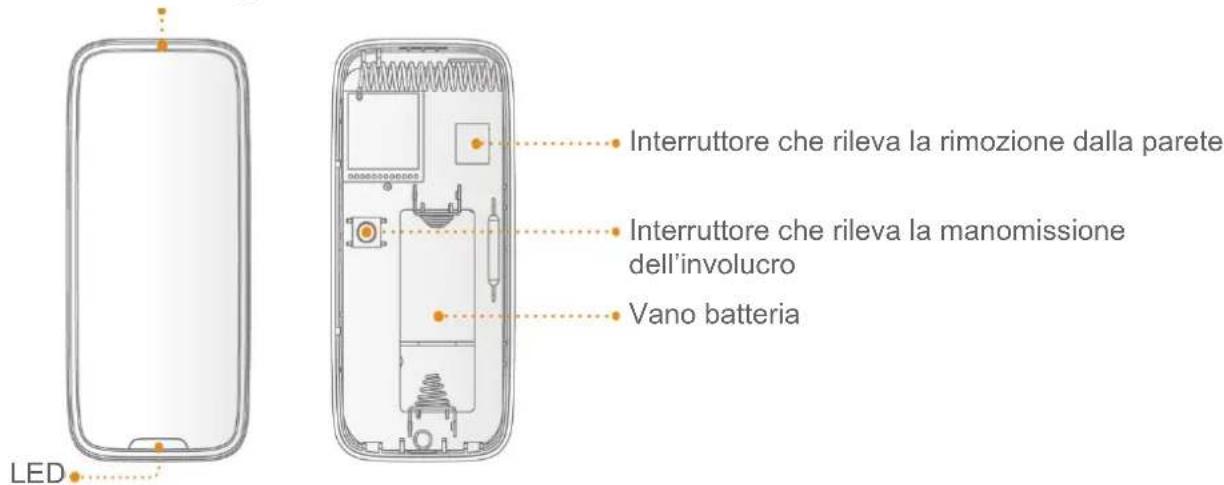

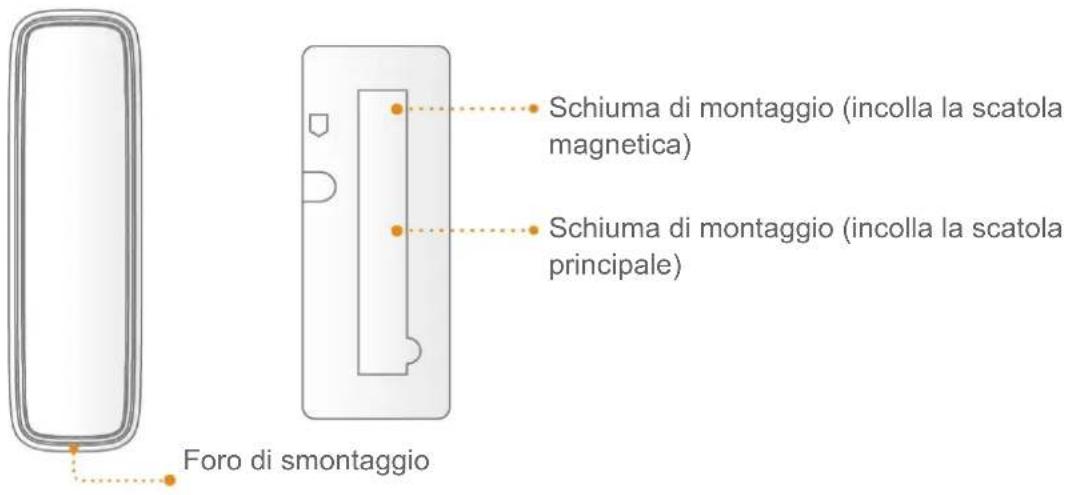

Batteria al CR123A x 1 Schiuma di montaggio x 1 Kit di viti x 1 Introduzione 2 Scatola principale Foro di smontaggio Interruttore che rileva la rimozione dalla parete Interruttore che rileva la manomissione dell’involucro Vano batteria LED22 Scatola magnetica e Schiuma di montaggio Indicatori stato led Stato dispositivo Lampeggio veloce led rosso Acceso, in associazione con la stazione di allarme Luce rossa accesa per 2 secondi poi si spegne Associazione avvenuta Luce rossa lampeggia 3 volte poi si spegne Associazione fallita Primo uso 3 Imou APP Se la stazione di allarme è stata associata all’App Imou, aggiungere il rilevatore in base alle istruzioni dell'app. Note: Se il rilevatore è stato già associato ad un'altra stazione di allarme, è possibile annullare l'associazione precedente facendo rapidamente clic sull'interruttore di manomissione per 5 volte, in questo modo verrà cancellata la configurazione di accoppiamento esistente. Schiuma di montaggio (incolla la scatola magnetica) Schiuma di montaggio (incolla la scatola principale) Foro di smontaggio23 Installazione 4 Attenzione: — Incollare saldamente la scatola magnetica al lato indicato dalla freccia triangolare sul retro della scatola principale. — Si consiglia di fissare la scatola principale allo stipite di porte/finestre e la scatola magnetica a porte/finestre. Installare la scatola principale come indicato di seguito:

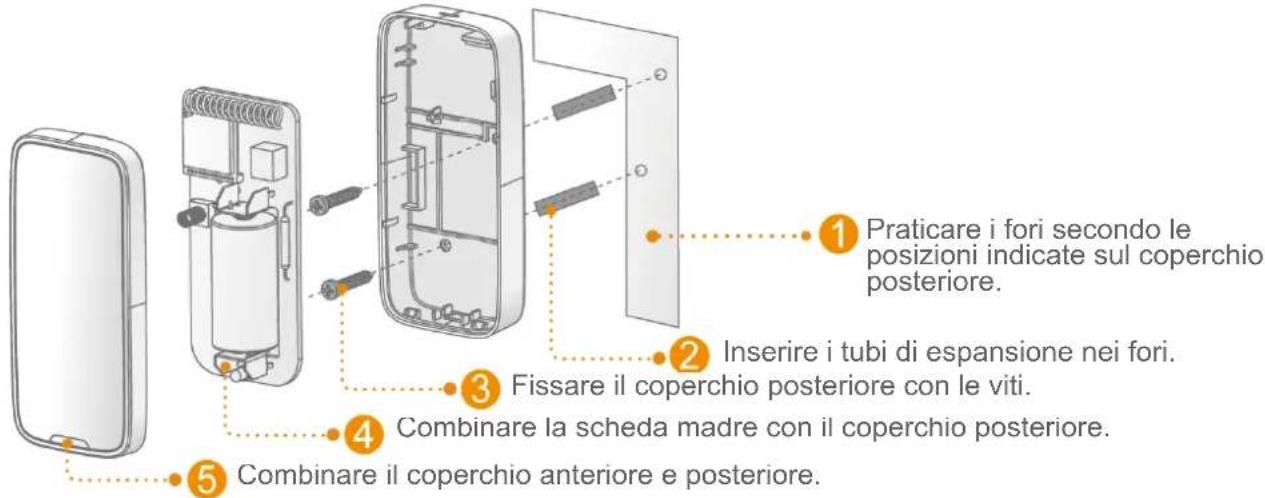

Installare la scatola magnetica come indicato di seguito: Praticare i fori secondo le posizioni indicate sul coperchio posteriore. Combinare la scheda madre con il coperchio posteriore. Inserire i tubi di espansione nei fori. Fissare il coperchio posteriore con le viti. Combinare il coperchio anteriore e posteriore.24

Dichiarazione di non responsabilità - La guida introduttiva serve solo come riferimento. L'interfaccia utente potrebbe risultare leggermente diversa. - Grafiche e software sono soggetti a modifica senza preavviso. - Tutti i marchi e i marchi registrati citati sono di proprietà dei rispettivi titolari. - Per maggiori informazioni, visitare il nostro sito o contattare il tecnico di zona. - In caso di incertezze o controversie, fare riferimento alla spiegazione finale.

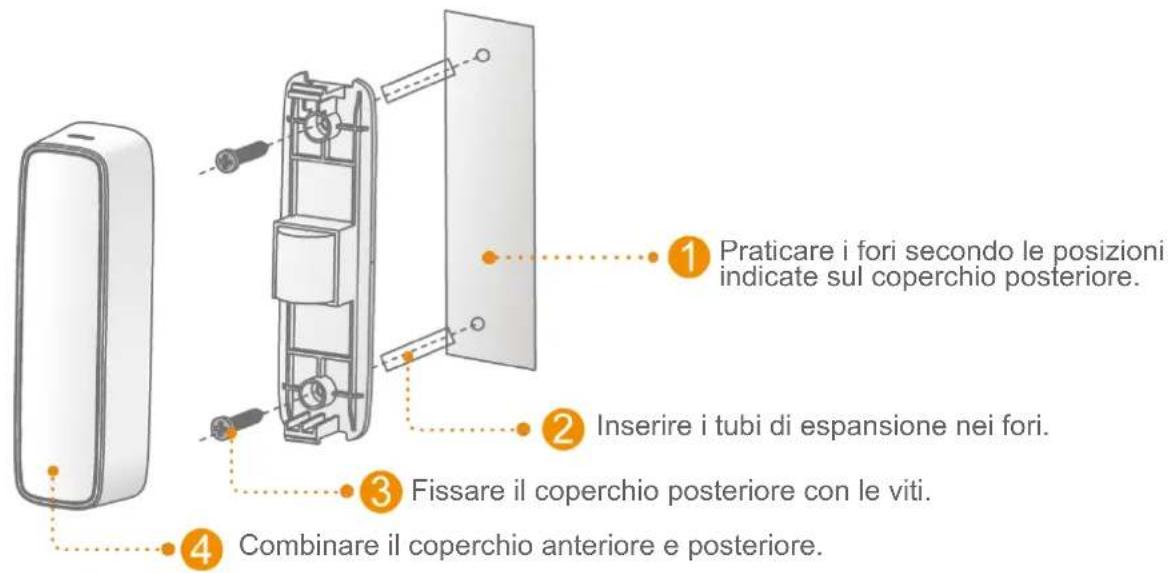

Combinare il coperchio anteriore e posteriore. Fissare il coperchio posteriore con le viti. Inserire i tubi di espansione nei fori. Praticare i fori secondo le posizioni indicate sul coperchio posteriore.25 Guia de Início Rápido Lista da embalagem 1
