MANUALE UTENTE Maestro G50029 G3 Ferrari

Tradizione Italiana in Cucina

Manuale d'uso

mod. G50029

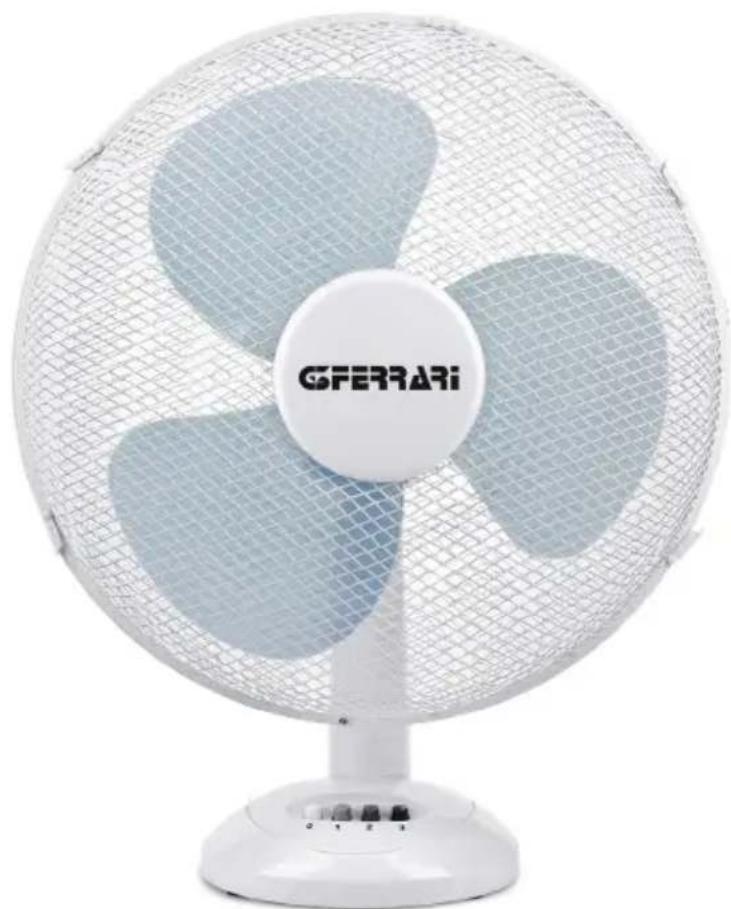

Ventilatore da tavolo

MAESTRO

AC 220-240V ~ 50Hz - 45W

ITA: INDICE

Simbologia. p. 2

Avvertenze per l'utilizzo p.3

Informazioni d'uso. p. 5

G50029 p. 5

Montaggio. p. 5

Funzionamento p.6

Oscillazione p.6

Pulizia p.6

Caratteristiche tecniche p.6

Trattamento dei rifiuti delle apparecchiature elettriche ed elettroniche. p. 21

ENG: INDEX

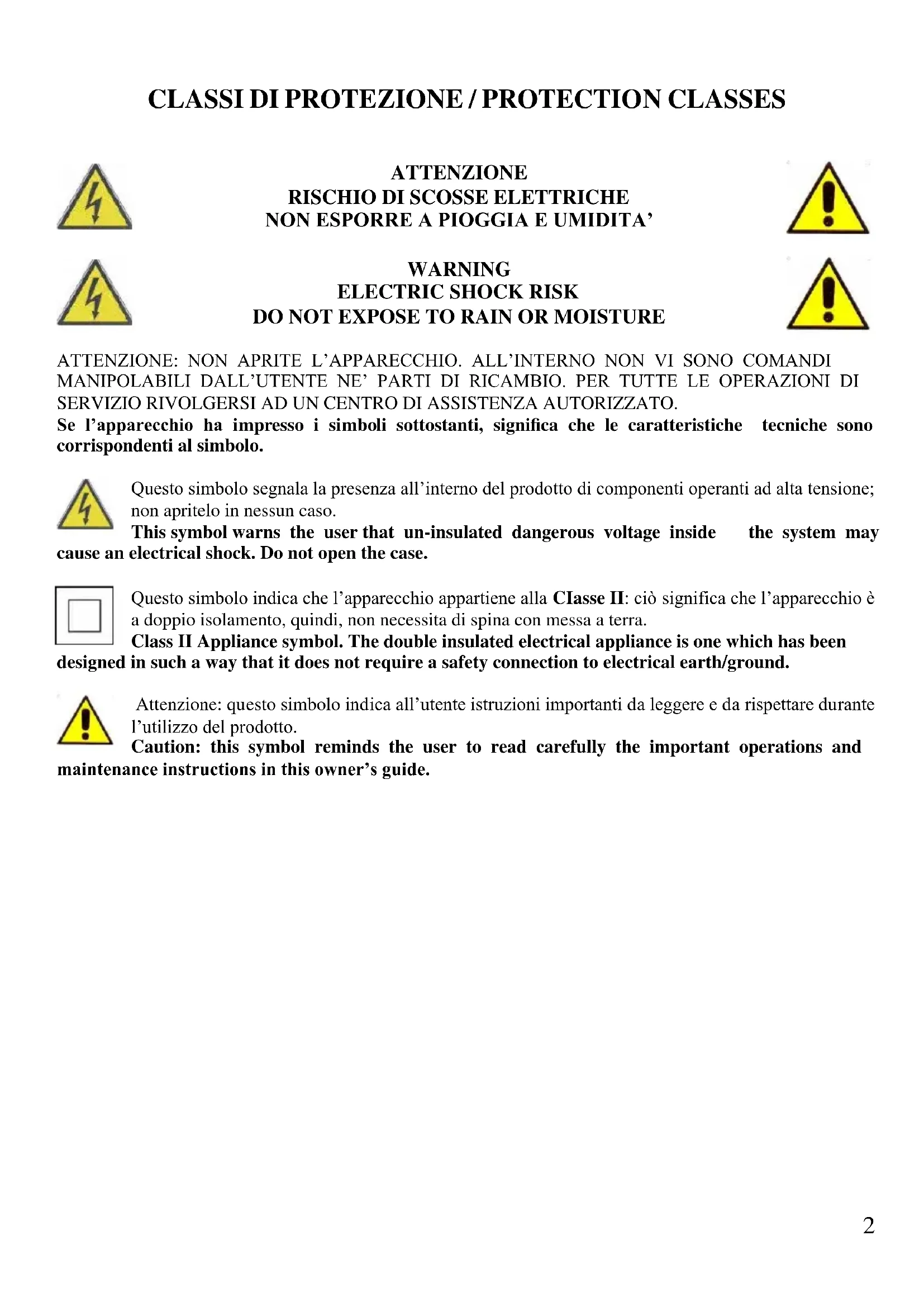

Symbols. p. 2

Se l'apparecchio ha impresso i symboli sottostanti, significa che le caratteristiche tecniche sono correspondenti al symbolo.

Questo significolo segnala la presenza all'interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso.

Questo symbolo indica che l'apparecchio appartiene alla Classe II: ciò significica che l'apparecchio è a doppio isolamento, quando, non necessita di spina con messa a terra.

Attenzione: quello significato indica all'utente istruzioni importanti da leggere e da rispetto durante l'utilizzo del prodotto.

Di seguito sono riportate importantiindicazioni riguardanti l'installazione, l'uso e la manutenzione; conservare con cura quello libretto per agli ulteriore consultazione;utilizzare il prodotto solo nel modo significato dal presente libretto di istruzioni;ogni altri uso è da considerare improprio e pericoloso;perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli.

Prima dell'uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzato e rivolgersi all'assistenza.

Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un'errata installazione cui po sono causare danni a persone, animali o cose, per i quali il costruttore non sono essere considerato responsabile.

Se fosse necessario l'uso di adattatori, prese multiple e prolonghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolonghe, nonché quello di massima potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina alla rete di alimentazione quando l'apparecchio non viene utilizzato.

Scollegare sempre l'apparecchio dall'alimentazione se lasciato incustodito.

Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.

Qualora l'apparecchio sua fuori uso e si sera deciso di non ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione.

• Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo pensolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzato il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuito; fare riparare il prodotto da un centro di assistenza autorizzato.
• Non esporre il prodotto a condizioni atmospheriche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi.
• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza o esperienza o conoscenza se a loro è stata assicurata un'adeguata sorveglianza oppure se hanno ricevutoistruzioni circa l'uso in sicurezza dell'apparecchio; I operazioni di pulizia e di manutenzione non devonoessere effettuate da bambini a meno che non abbiano piddi 8 anni e siano sorvegliati.
• I bambini non devono giocare con l'apparecchio.
• Tenere il prodotto ed il cavo di alimentazione fuori dal portata dei bambini fatto 8 anni.

Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettero l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifiche similare, in modo da prevenir agli rischio. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia.

• Questo appearecchio è progettato per uso domestico o applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence.
• L'apparecchio non è progettato per essere usatoattraverso timer esterni o telecomandi. Prima di agliutilizzo svolgere il cavo di alimentazione.

Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

INFORMAZIONI D'USO

• Eseguire il montaggio in modo completo e seguito scrupolosamente le istruzioni riportate Non collegare la spina se il montaggio non è terminato. Non lasciare l'apparecchio incustodito quando è in funzione. Staccare la spina al termine di anni utilizzato.
• Per staccare la spina non tirare il cavo di alimentazione. Non immergere il prodotto in acqua o in altri liquidi ed evitare che spruzzi di liquidi lo raggiungano.
• Prima di effettuare qualsiasi operazione di pulizia staccare la spina alla presa elettrica.
• Prima di agli utilizzato svolgere il cavo di alimentazione.
• Non insertire nulla nelle griglie di protezione.
• Non ostruire in alcun modo le griglie di protezione.
• Posizioneare su superfici solide e stabili e lontano da finestre o correnti d'aria.

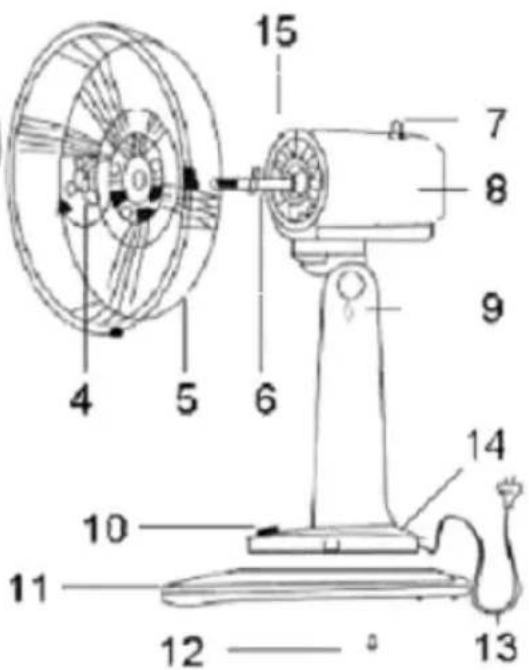

G50029

1 Griglia protezione anteriore
2 Fermo ventola
3 Ventola
4 Fermo griglia posteriore
5 Griglia protezione
6 Albero motore
7 Perno per oscillazione
8 Corpo motore
9 Perno inclinazione in verticale
10 Pannello comandi
11 Base staccabile
12 Viti fissaggio base
13 Cavo di alimentazione
14 Base
15 Plastica protezione motore
16Vite fissaggio griglie

MONTAGGIO

Il motore del ventilatore può funzionare ancche se le griglie di protezione non sono più recente state montate e fissate. Per la massima sicurezza eseguire il montaggio in modo completo e scrupoloso.

1) Inserire la base (14) nell'alloggiamento della base staccabile (11), come molto in figura.

2) Incastrare con le apposite clip di fissaggio e fermare le due parti con le viti (12).
3) Posizione are la griglia posteriori (5) in prossimità della plastica di protezione motore (15) con la maniglia metallica rivolta verso l'alto. Far combacciare i fori presenti nella parte centrale della griglia con i piolini presenti nella plastica (15) e bloccare le due parti con il fermo (4).
4) Inserire la ventola (3) nell'albero motore (6) ed avvitare il fermo della ventola (2) all'estremità filettata dell'albero motore.
5) Rimuovere la vite di fissaggio (16). Posizionare la griglia anteriore (1) davanti alla griglia posteriori (5) facendo combacciare i fori presenti sulle 2 griglie.
6) Chiudere i perni di fissaggio e fissare le griglie stringendo la vite di sicurezza (16)olta precedentemente. Il montaggio del ventilatore è completato.

FUNZIONAMENTO

Al termine del montaggio installare il prodotto come indicato nelle Informazioni d'uso e collegare la spina alla presa elettrica. Il pannello comandi (10) regola la velocità di rotazione della ventola e quando la forza della ventilazione.

• 0: il ventilatore è spento
• 1: ventilatore acceso a velocità Bassa
• 2: ventilatore acceso a velocità media
• 3: ventilatore acceso a velocità alta

OSCILLAZIONE

L'oscillazione in orizzontale della testa del ventilatore è possibile solo a ventilatore acceso e si attiva premendo il perno (7) verso il basso fino al bloccaggio. Sollevando il perno (7) fino al bloccaggio la funzione è disabilitata. Si consiglia di attivare o disattivare l'oscillazione solo a ventilatore spento.

PULIZIA

Staccare la spina alla presa elettrica prima di eseguire qualsiasi operazione di pulizia.

Non immergere in acqua. In agli caso evitare che schizzi d'acqua o di altri liquidi raggiungano il corpo motore. Non pulire con spugne o detergenti abrasivi; utilizzare detergenti neutri ed un panno morbido inumidito con acqua per pulire le parti.

Asciugare bene il prodotto prima di rimetterlo in funzione.

CARATTERISTICHE TECNICHE

• Alimentazione: AC 230V~50Hz. Potenza massima in ingresso 45W
  Diametro delle pale: 40cm
• 3 velocità di funzionamento - Oscillazione orizzontale

Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostuire il prodotto con uno equivalente nuovo. Il costruttore si occuperà dello

smaltimento del prodotto secondo quanto prescritto alla legge. Il prodotto è composto di parti non biodegradabili e di sostenze potenzialmente inquinanti per l'ambiente se non correttamente smaltite; altre parti possono essere riciclate. E' dovere di tutti contribuire alla salute ecologica dell'ambiente seguito le procedure di smaltimento. Il simbolo a lato indica che il prodotto risponde ai requisiti richiesti dalle direttive introdotte a tutela dell'ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC) e che deve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicate in questo paragrafo ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm ) è possible riportare il prodotto al rivenditore senza obbligo di nuovo acquisto.

WASTE OF ELECTRIC AND ELECTRONIC EQUIPMENT

Per conoscere l'assistenza più vicina a Voi, o richiedere quello manuale in formato elettronico, contattare il numero di Telefono 0541/694246, fax [phone], o l'indirizzo E-Mail [e-mail] e chiedere del responsabile Centri Assistenza.

La TREVIDEA S.r.l. si riserva il diritto di apportare a questi appearecchi modifiche ELETTRICHE - TECHNICHE - ESTETICHE e/o sostuire parti alla cun preavviso, ove lo ritenesse più opportuno, per offrir un prodotto sempre più fidabile, di lunga durata e con Tecnologia avanzata.

TREVIDEA S.r.l. si scusa inoltre per eventuali errori di stampa.

L'apparecchio è conforme ai requisiti richiesti dalle direttive dell'Unione

Europea ed è pertanto marcato con il marchio CE

TREVIDEA S.R.L. - Strada Consolare Rimini - San Marino n. 62 - 47924 - RIMINI (RN) - ITALY
