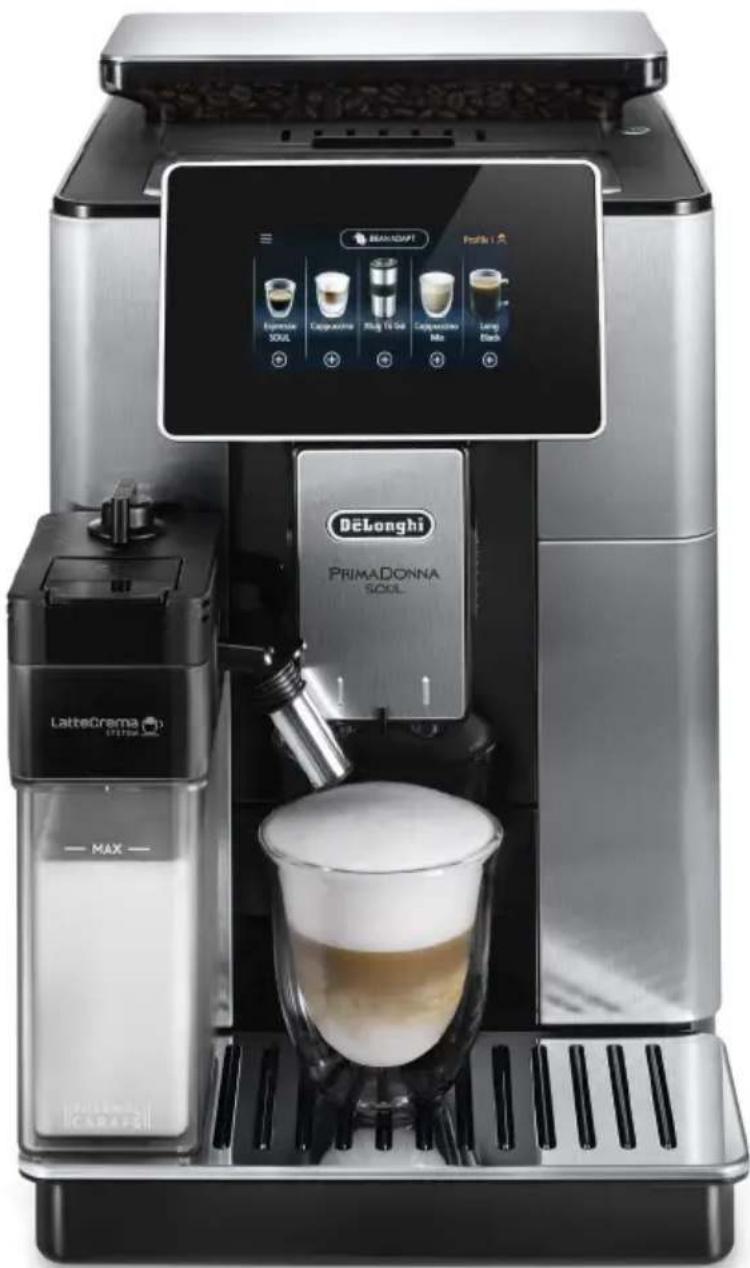

MANUALE UTENTE PrimaDonna Soul ECAM610.74.MB DELONGHI

pag. 4 pag. 32 Cappuccino MacchiatoEspresso 2XEspressoCoffee

2.1 Descrizione dell’apparecchio (pag. 3 - A) ......5

2.2 Descrizione della homepage (schermata

principale) (pag. 2 - B) ..................................5

2.3 Descrizione degli accessori (pag. 2 - C) ..........5

2.4 Descrizione del contenitore latte (pag. 2 - D) .6

7.1 Preparazione del

7.3 Personalizzazione della bevanda ................. 10

7.4 Preparazione del caè utilizzando il caè

7.6 Indicazioni generali per la preparazione di

bevande caè ..............................................11

7.7 Consigli per un caè più caldo .....................11

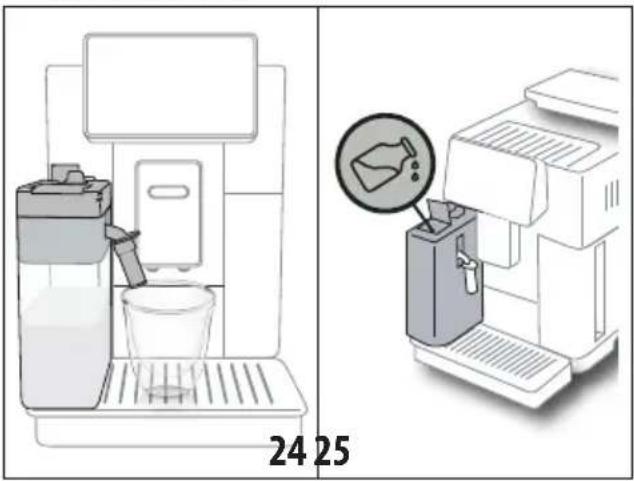

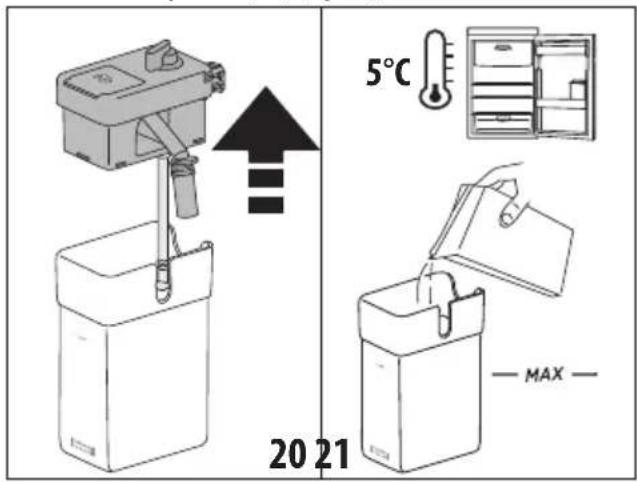

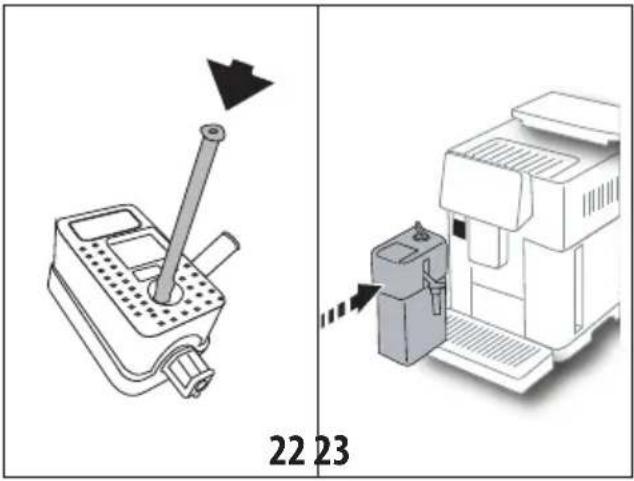

10.1 Riempire e agganciare il contenitore latte ..13

10.3 La tua bevanda latte con un tocco ...............14

10.4 Personalizzazione della bevanda ................. 14

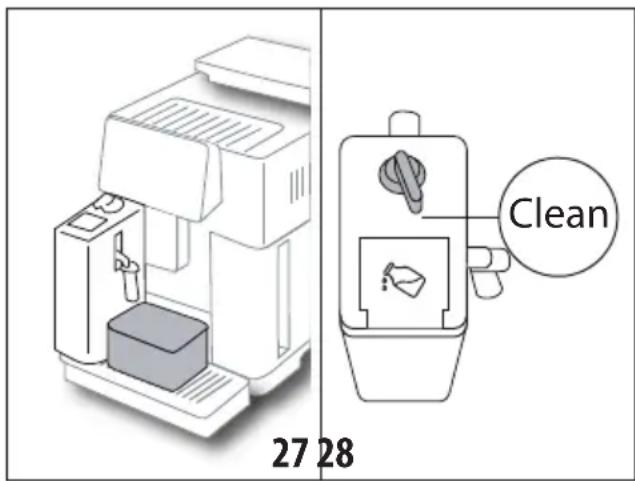

10.5 Pulizia del contenitore latte dopo ogni uso .14

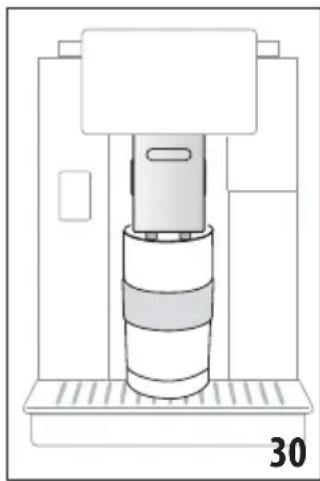

11. MUG TO GO (SOLO ECAM61X.7Y) ..................15

11.1 Pulizia della travel mug dopo ogni uso ........ 15

13.2 Personalizzazione della bevanda ................. 16

16.2 Pulizia del circuito interno della macchina ..18

16.3 Pulizia del contenitore dei fondi di caè ......18

16.4 Pulizia della vaschetta raccogligocce e della

griglia vaschetta ..........................................18

16.5 Pulizia dell’interno della macchina .............18

18.1 Misurazione della durezza dell’acqua ..........22

20.1 Consigli per il Risparmio Energetico ............23

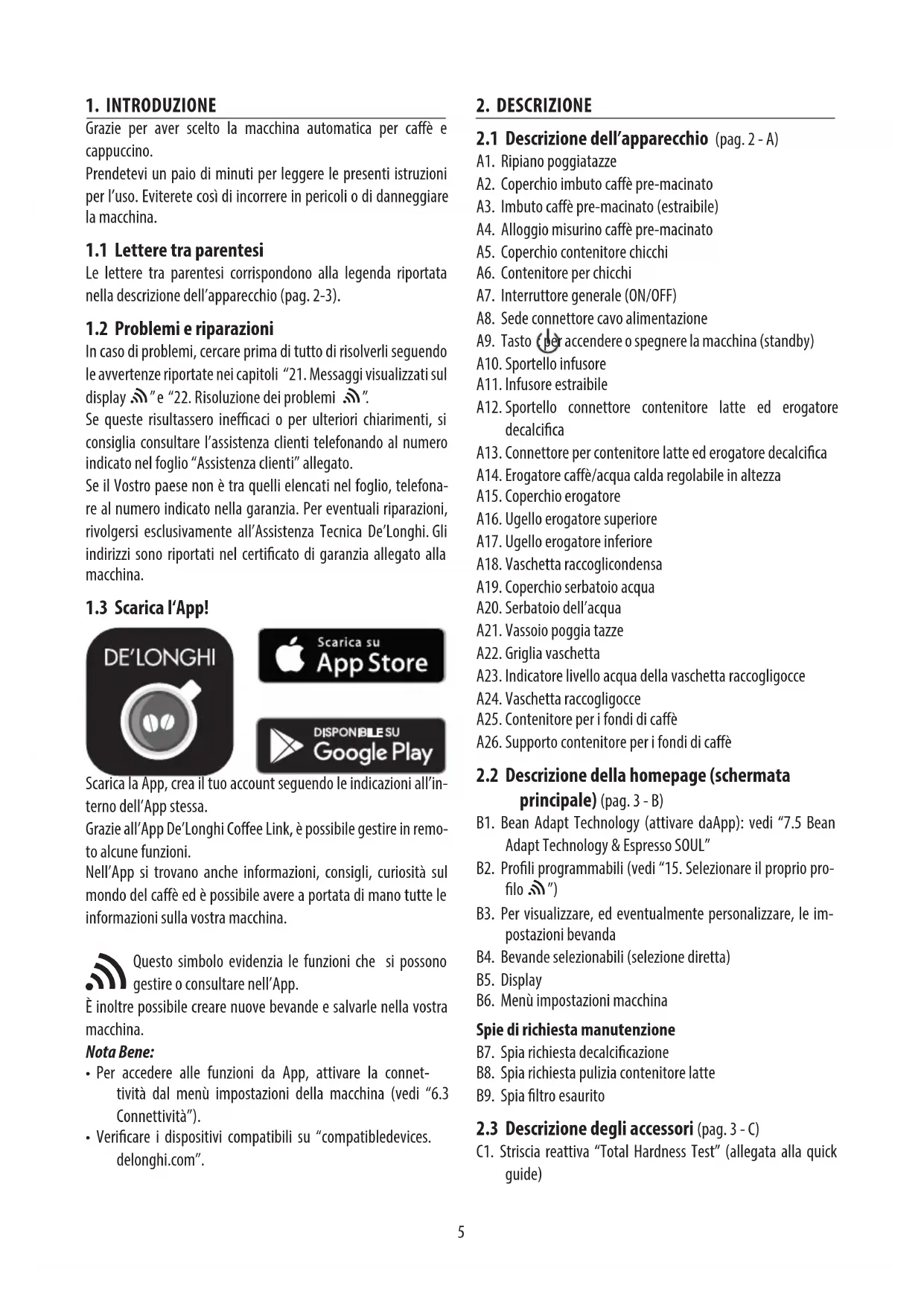

Grazie per aver scelto la macchina automatica per caè e cappuccino. Prendetevi un paio di minuti per leggere le presenti istruzioni per l’uso. Eviterete così di incorrere in pericoli o di danneggiare la macchina.

1.1 Lettere tra parentesi

Le lettere tra parentesi corrispondono alla legenda riportata nella descrizione dell’apparecchio (pag. 2-3).

1.2 Problemi e riparazioni

In caso di problemi, cercare prima di tutto di risolverli seguendo le avvertenze riportate nei capitoli “21. Messaggi visualizzati sul display u” e “22. Risoluzione dei problemi u”. Se queste risultassero inecaci o per ulteriori chiarimenti, si consiglia consultare l’assistenza clienti telefonando al numero indicato nel foglio “Assistenza clienti” allegato. Se il Vostro paese non è tra quelli elencati nel foglio, telefona- re al numero indicato nella garanzia. Per eventuali riparazioni, rivolgersi esclusivamente all’Assistenza Tecnica De’Longhi. Gli indirizzi sono riportati nel certicato di garanzia allegato alla macchina.

Scarica la App, crea il tuo account seguendo le indicazioni all’in- terno dell’App stessa. Grazie all’App De’Longhi Coee Link, è possibile gestire in remo- to alcune funzioni. Nell’App si trovano anche informazioni, consigli, curiosità sul mondo del caè ed è possibile avere a portata di mano tutte le informazioni sulla vostra macchina.

Questo simbolo evidenzia le funzioni che si possono gestire o consultare nell’App. È inoltre possibile creare nuove bevande e salvarle nella vostra macchina. Nota Bene:

• Per accedere alle funzioni da App, attivare la connet- tività dal menù impostazioni della macchina (vedi “6.3 Connettività”).

2.1 Descrizione dell’apparecchio (pag. 2 - A)

A1. Ripiano poggiatazze A2. Coperchio imbuto caè pre-macinato A3. Imbuto caè pre-macinato (estraibile) A4. Alloggio misurino caè pre-macinato A5. Coperchio contenitore chicchi A6. Contenitore per chicchi A7. Interruttore generale (ON/OFF) A8. Sede connettore cavo alimentazione A9. Tasto : per accendere o spegnere la macchina (standby) A10. Sportello infusore A11. Infusore estraibile A12. Sportello connettore contenitore latte ed erogatore decalcica A13. Connettore per contenitore latte ed erogatore decalcica A14. Erogatore caè/acqua calda regolabile in altezza A15. Coperchio erogatore A16. Ugello erogatore superiore A17. Ugello erogatore inferiore A18. Vaschetta raccoglicondensa A19. Coperchio serbatoio acqua A20. Serbatoio dell’acqua A21. Vassoio poggia tazze A22. Griglia vaschetta A23. Indicatore livello acqua della vaschetta raccogligocce A24. Vaschetta raccogligocce A25. Contenitore per i fondi di caè A26. Supporto contenitore per i fondi di caè

2.2 Descrizione della homepage (schermata

principale) (pag. 3 - B) B1. Bean Adapt Technology (attivare daApp): vedi “7.5 Bean Adapt Technology & Espresso SOUL” B2. Proli programmabili (vedi “15. Selezionare il proprio pro- lo u”) B3. Per visualizzare, ed eventualmente personalizzare, le im- postazioni bevanda B4. Bevande selezionabili (selezione diretta) B5. Display B6. Menù impostazioni macchina Spie di richiesta manutenzione B7. Spia richiesta decalcicazione B8. Spia richiesta pulizia contenitore latte B9. Spia ltro esaurito

2.3 Descrizione degli accessori (pag. 3 - C)

C1. Striscia reattiva “Total Hardness Test” (allegata alla quick guide)6 C2. Misurino dosatore del caè pre-macinato (posizionato nella sede (A4)) Accessori contenuti nello Starter Set: C3. Decalcicante C4. Filtro addolcitore (*solo in alcuni modelli) C5. Pennello per pulizia C6. Cavo alimentazione C7. Erogatore per decalcicazione (conservare l’erogatore dopo ogni uso) Accessori presenti solo in alcuni modelli: C8. Caraa caè (*solo in alcuni modelli) C9. Travel mug (*solo in alcuni modelli)

2.4 Descrizione del contenitore latte (pag. 3 - D)

D1. Coperchio contenitore latte D2. Sportello riempimento latte D3. Manopola regolazione schiuma/pulizia (Clean) D4. Sede manopola D5. Connettore-innesto contenitore latte (rimovibile per pulizia) D6. Sede erogatore latte D7. Erogatore latte (regolabile in altezza) D8. Prolunga erogatore latte (regolabile) D9. Tubo pescaggio latte D10. Contenitore latte (*termico,in alcuni modelli)

• Eventuali tracce di caè nel macinino sono dovute alle prove di settaggio della macchina prima di metterla in commercio e sono prova della cura meticolosa che abbia- mo per il prodotto.

• Al primo utilizzo risciacquare con acqua calda tutti gli ac- cessori rimovibili (contenitore latte (D), travel mug* (C9), caraa caè* (C8), serbatoio acqua (A20)) che sono desti- nati al contatto con acqua o latte. Si consiglia di lavare il contenitore latte in lavastoviglie.

• Si consiglia di personalizzare al più presto la durezza dell’acqua seguendo la procedura descritta nel capitolo “18. Programmazione della durezza dell’acqua u”.

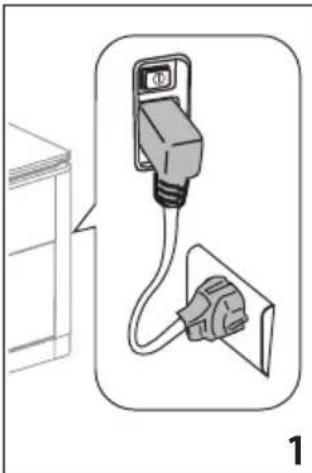

1. Inserire il connettore del cavo alimentazione (C6) nella sua

sede (A8) sul retro dell’apparecchio, collegare l’apparecchio alla rete elettrica (g. 1) e assicurarsi che l’interruttore gene- rale (A7) posto sul retro dell’apparecchio sia premuto (g. 2);

2. Premere la bandierina relativa alla lingua desiderata.

Procedere quindi seguendo le istruzioni indicate sul display (B5) dall’apparecchio stesso:

alla linea MAX (impressa sul lato interno del serbatoio) con acqua fresca (g. 4);

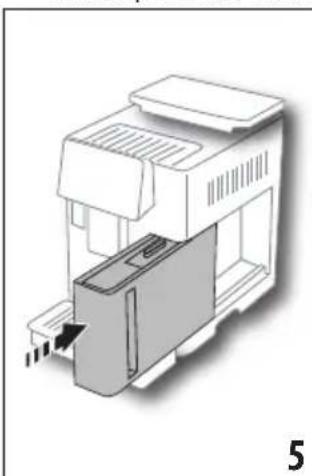

4. Reinserire quindi il serbatoio stesso (g. 5), dopodiché con-

fermare premendo “Avanti”;

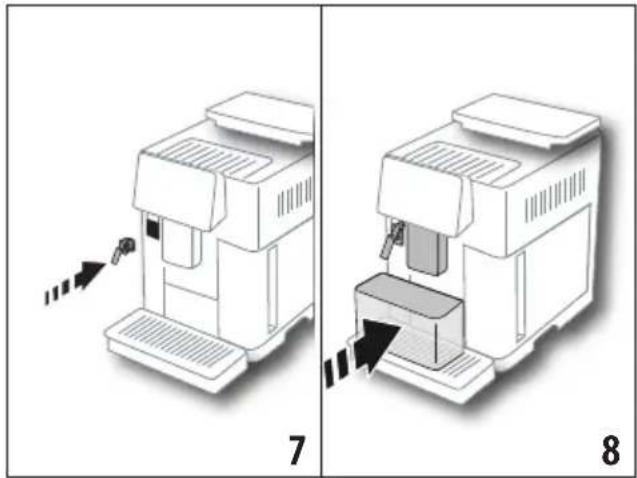

6. Inserire l’erogatore per decalcicazione (C7) (contenuto

nello starter Set) al connettore per contenitore latte (A13) (g. 7) e posizionare un contenitore con capienza minima 100 ml sotto l’erogatore caè (A14) e l’erogaotore per decalcicazione (g. 8);

7. Premere “Ok” per riempire

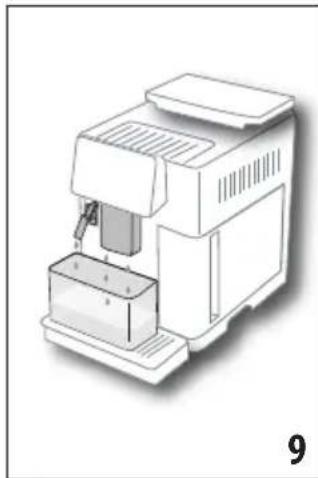

il circuito acqua: l’appa- recchio eroga acqua dagli erogatori (g. 9);

8. Terminata l’erogazione,

la macchina procede con il riscaldamento eettu- ando un risciacquo con dell’acqua calda in uscita dall’erogatore caè (A14). Al termine del riscalda- mento la macchina pro- pone un video introdut- tivo della homepage (B). Nota Bene:

• Al primo utilizzo è necessario fare 4-5 cappuccini prima che la macchina cominci a dare un risultato soddisfacente in tazza.

• Al primo utilizzo il circuito acqua è vuoto, per questo la macchina potrebbe essere molto rumorosa: il rumore si attenuerà man mano che il circuito si riempirà.

• Al termine del primo avvio, rimuovere l’erogatore (C7) e conservarlo: sarà necessario per eseguire alcune operazioni di manutenzione della macchina.

• Prima di accendere l’apparecchio, accertarsi che l’interrut- tore generale (A7) sia premuto (g. 2).

• Ad ogni accensione, l’apparecchio esegue automaticamen- te un ciclo di preriscaldamento e di risciacquo che non può essere interrotto. L’apparecchio è pronto all’uso solo dopo l’esecuzione di questo ciclo.

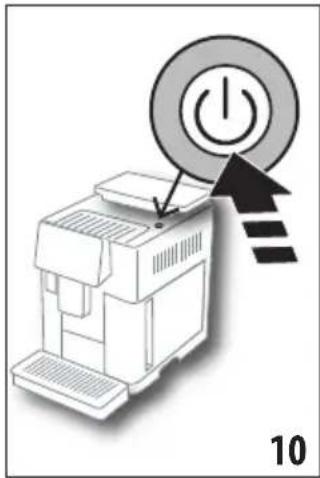

recchio, premere il tasto (A9)(g. 10): l’ap- parecchio si accende;

2. Una volta completato il

riscaldamento, inizia una fase di risciacquo con dell’acqua calda in uscita dall’erogatore caè (A14); in questo modo, oltre a riscaldare la caldaia, l’ap- parecchio procede a far scorrere l’acqua calda nei condotti interni perché anch’essi si riscaldino.

5. SPEGNIMENTO DELL’APPARECCHIO

Ad ogni spegnimento, l’apparecchio esegue un risciacquo auto- matico, qualora sia stato preparato un caè.

1. Per spegnere l’apparecchio, premere il tasto (A9)

e previsto, l’apparecchio esegue il risciacquo dall’erogatore caè (A14) con dell’acqua calda e poi si spegne (stand-by). Nota Bene: Se l’apparecchio non viene utilizzato per periodi prolungati, di- sconnettere l’apparecchio dalla rete elettrica:

3. Rilasciare l’interruttore generale (A7) posto sul retro

dell’apparecchio (g. 2). Attenzione! Non premere mai l’interruttore generale quando l’apparecchio è acceso.

Con questa funzione è possibile far uscire acqua calda dall’ero- gatore caè/ acqua calda (A14) (e, se inserito, dall’erogatore per decalcicazione (C7)) in modo da pulire e riscaldare il circuito interno della macchina. Posizionare sotto gli erogatori un recipiente con capacità mini- ma 100ml (g. 8). Per attivare questa funzione procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Risciacquo”;

3. Premere “Ok” per avviare l’erogazione: dopo qualche secon-

do esce acqua calda che pulisce e riscalda il circuito interno della macchina (g. 9);

4. Per interrompere il risciacquo premere “Cancella” o attendere

l’interruzione automatica.8 Nota Bene:

• Per periodi di inutilizzo superiori a 3-4 giorni è vivamente consigliato, una volta riaccesa la macchina, erogare 2-3 ri- sciacqui prima di utilizzarla;

• È normale che, dopo aver eseguito tale funzione, ci sia dell’acqua nel contenitore dei fondi di caè (A25).

Per le istruzioni relative alla decalcicazione, fare riferimento al capitolo “17. Decalcicazione u”.

Con questa funzione si attiva o disattiva la connettività della macchina. Procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Connettività”;

3. Premere “Avanti”;

4. Attivare la connessione Wi-Fi ed il controllo da remoto (ef-

fettuabile tramite la App Delonghi Coee Link);

5. Sulla schermata è visualizzato il PIN della macchina, neces-

sario per collegarsi da App;

6. Premere “←” per tornare alla homepage (B) con la nuova

selezione memorizzata. Sul menù impostazioni (B6) compare il simbolo relativo allo stato della connessione, in alternanza agli altri (es. decalcica- zione, ecc.) Simbolo sull’homepage Signicato L’apparecchio è connesso L’apparecchio è connesso alla rete Wi-Fi di casa, ma non c’è rete oppure il cloud non è raggiungibile

La connessione è disattiva- ta. Per attivarla, entrare nel menù “Impostazioni” (B6) Nota Bene: Se la connessione da remoto è spenta, alcune funzioni della app non sono disponibili (es. erogazione delle bevande). Se si cambiano il nome o la password della rete wi o se ci si con- nette ad una nuova rete wi è necessario eettuare la procedura di ripristino come specicato di seguito:

1. procedere come specicato precedentemente dal punto 1

3. premere “Ok” per confermare la cancellazione delle impo-

4. riconnettersi con la App selezionando le nuove credenziali.

6.4 Regolazione macinatura

Ti suggeriamo di accedere a Bean Adapt Technology, nell’App Coee Link, per impostare adeguatamente questo pa- rametro a seconda del chicco di caè utilizzato Se invece si vuole procedere dal menù impostazioni, procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Regolazione macinatura”: sul display

(B5) è proposto un tutorial con dei suggerimenti sul grado di macinatura: se si desidera saltare questa presentazione premere “Salta” altrimenti premere “Avanti” per avanzare nel tutorial;

3. Selezionare il livello di macinatura desiderato, seguendo le

precedenti indicazioni del tutorial, premendo direttamen- te su uno dei numeri selezionabili nell’intervallo messo in evidenza;

4. Premere “Ok” per confermare la selezione: “La variazio-

ne del risultato in tazza sarà percepibile dopo circa 5 erogazioni”;

5. Premere “Ok” per confermare e ritornare alla homepage (B)

con la nuova selezione memorizzata. Nota Bene:

• Si consiglia di eettuare ulteriori modiche solo dopo aver erogato almeno 5 caè a seguito della procedura descritta. Se si dovesse riscontrare nuovamente una non corretta ero- gazione del caè ripetere la procedura.

• Non è possibile eettuare più di un livello di rego- lazione alla volta se prima non sono state erogate almeno due bevande a base di caè.

• Premere “Predenito” per ritornare alle impostazioni di fabbrica del macinacaè (indicate da una stellina).

Se si desidera modicare la temperatura dell’acqua con cui viene erogato il caè, procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Temperatura caè”;

3. Accedere dall’App a Bean Adapt Technology per

sfruttare al meglio questa funzione. Se invece si vuole pro- cedere dal menù impostazioni, premere “Ok”;

4. Selezionare la temperatura desiderata tra quelle proposte;

5. Premere “←” per tornare alla homepage (B) con la nuova

selezione memorizzata. Nota Bene:

• È possibile impostare una temperatura diversa per ciascun prolo (vedi capitolo “14. Personalizzazione guidata della bevanda (My) u”).

• La variazione di temperatura è più ecace nelle bevande lunghe.9

6.6 Seleziona lingua

Se si desidera modicare la lingua del display (B5), procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Seleziona lingua”;

3. Premere la bandierina relativa alla lingua che si desidera

selezionare (premere il tasto “Avanti” o “Indietro” per vede- re tutte le lingue disponibili): il display si aggiorna subito con la lingua selezionata;

4. Premere “←” per tornare alla homepage (B) con la nuova

selezione memorizzata.

Con questa funzione è possibile modicare l’immagine ed il colore dell’icona di ogni prolo. Per personalizzare l’icona pro- cedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Modica prolo”;

3. Selezionare il prolo e premere “Avanti”;

4. Personalizzare a piacere e premere “Ok” per confermare.

5. Premere “←” per tornare alla homepage (B) con la nuova

selezione memorizzata. Nota Bene: I proli personalizzabili sono 3 o 5, a seconda del modello.

6.8 Auto-spegnimento

È possibile impostare l’auto-spegnimento per fare in modo che l’apparecchio si spenga dopo 15 o 30 minuti oppure dopo 1, 2 o 3 ore di inutilizzo. Per programmare l’auto-spegnimento, procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Auto-spegnimento”;

3. Selezionare l’intervallo di tempo desiderato (15, 30 minuti

oppure 1 ora, 2 o 3 ore).

4. Premere “←” per tornare alla homepage (B) con la nuova

selezione memorizzata.

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Generale”;

A questa voce, si possono attivare o disattivare, con un semplice, tocco, le seguenti funzioni : - “Avviso acustico”: quando è attivo, la macchina emette un avviso acustico ad ogni operazione. - “Risparmio energetico”: con questa funzione è possibile attivare o disattivare la modalità di risparmio energetico. Quando la funzione è attiva, garantisce un minor consu- mo energetico, in accordo con le normative europee. Per segnalare che è attivo, sull’icona del menù impostazioni (B6) compare .

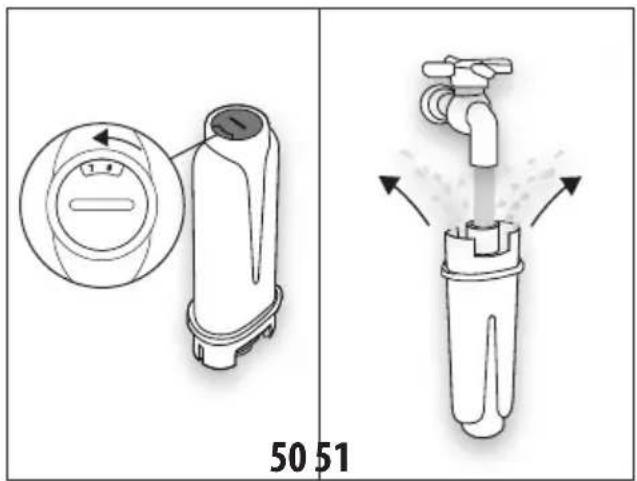

Per le istruzioni relative al ltro (C4), fare riferimento al capitolo “19. Filtro addolcitore u”.

Per le istruzioni relative all’impostazione della durezza dell’ac- qua, fare riferimento al capitolo “18. Programmazione della durezza dell’acqua u”.

6.12 Valori di fabbrica

Con questa funzione si ripristinano tutte le impostazioni del menù e tutte le personalizzazioni eseguite dall’utente ritornan- do ai valori di fabbrica (tranne la lingua, che rimane quella già impostata e la statistica). Procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Valori di fabbrica”;

- Per reimpostare la macchina ai valori di fabbrica premere “Ok” altrimenti, per ripristinare un singolo prolo, premere la freccia per andare alla schermata successiva, selezionare il prolo da reimpostare e premere “Ok”;

3. Premere nuovamente “Ok” per confermare il ripristino ai

4. Premere “Ok” per uscire dal menù e tornare alla homepage

(B). Nota Bene: Una volta ripristinata la macchina (non il singolo prolo) ai valo- ri di fabbrica, l’apparecchio ripropone il video introduttivo.

6.13 Svuotamento circuito

Prima di un periodo di non utilizzo, per evitare che l’acqua ghiacci nei circuiti interni o prima di portare l’apparecchio ad un centro assistenza, si consiglia di svuotare il circuito idraulico della macchina. Procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Svuota circuito”;

3. Premere “Ok” per avviare la procedura guidata;

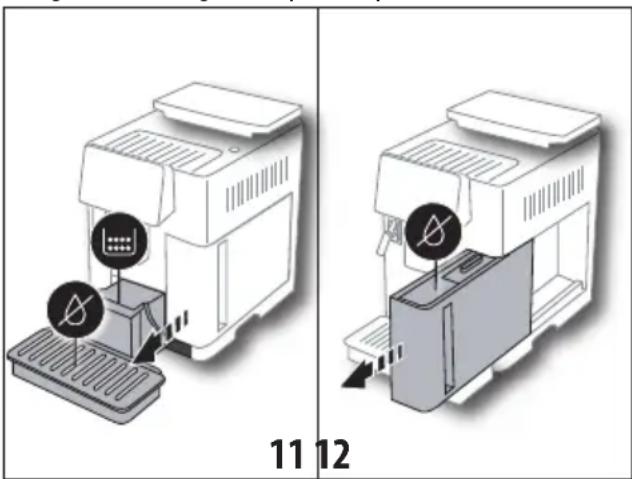

4. Svuotare il contenitore fondi (A25) e la vaschetta raccogli-

gocce (A24) (g. 11) dopodiché premere “Avanti”;

5. Inserire l’erogatore (C7) al connettore contenitore latte

6. Posizionare sotto gli erogatori un contenitore da 0,5l (g.

7. L’apparecchio esegue un risciacquo con acqua calda dagli

8. Una volta terminato il risciacquo, estrarre il serbatoio

dell’acqua (A20) (g. 12) e svuotarlo; se presente, rimuo- vere dal serbatoio dell’acqua il ltro addolcitore (C4) e premere “Avanti”;

9. Reinserire il serbatoio (vuoto) e premere “Ok”;

ttendere che la macchina proceda allo svuotamento; (At- tenzione: acqua calda dagli erogatori!). Man mano che il cir- cuito si svuota, l’apparecchio potrebbe aumentare la rumo- rosità: si tratta del normale funzionamento della macchina.

11. Al termine dello svuotamento estrarre, svuotare e reinse-

rire la vaschetta raccogligocce, quindi premere “Avanti”;

12. Premere “Ok”: l’apparecchio si spegne (standby).

Alla successiva accensione dell’apparecchio, procedere secondo le istru- zioni del capitolo “3. Prima messa in funzione dell’apparecchio U”.

Con questa funzione si visualizzano i dati statistici della macchi- na. Per visualizzarli, procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Statistiche”: visualizzare i dati scorren-

do tra le schermate premendo “Avanti” o “Indietro”.

3. Premere “←” per tornare alla homepage (B).

7. PREPARAZIONE DEL CAFFÈ U

7.1 Preparazione del

caè utilizzan do il caè in chicchi Attenzione! Non utilizzare chicchi di caè verdi, caramellati o canditi perché possono incollarsi sul macinacaè e renderlo inutilizzabile.

o 2 tazze sotto l’erogatore caè ( A14);

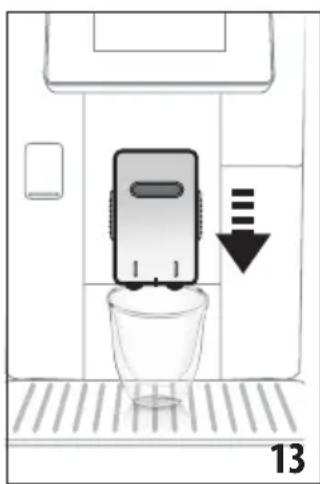

2. Abbassare l’erogatore in

modo da avvicinarlo il più possibile alla tazza (g. 13): si ottiene così una crema migliore.

3. Selezionare il caè desi-

derato come specicato nei paragra seguenti.

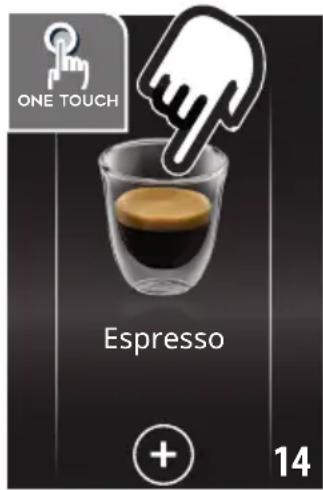

7.2 Il tuo caè con un tocco

Per erogare le bevande caè, premere direttamente sull’homepage (B) l’imma- gine relativa al caè deside- rato (es. Espresso, g. 14): l’apparecchio procede con la preparazione. Sul display (B5) compare l’immagine della bevanda selezionata con una barra di progressione che si riempe man mano che la preparazione procede, oltre ad una descrizione di ogni singola fase (macinatura, ero- gazione caè). Una volta terminata la preparazione sul display compare il messaggio “La tua bevanda è pronta! ”: l’apparecchio adesso è pronto per un nuovo utilizzo.

7.3 Personalizzazione della bevanda

Per erogare le bevande caè con i parametri personalizzati, procedere come segue:

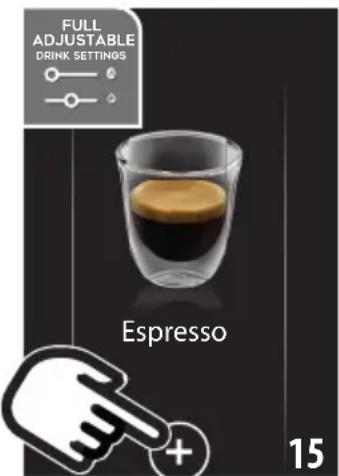

1. Premere (B3) alla

base dell’immagine re- lativa al caè desiderato (es. Espresso, g. 15): sul display (B5) compaiono i parametri che è possibile personalizzare in base ai propri gusti: Lunghezza Aroma

2. Una volta impostati i parametri, premere “Start”: l’appa-

recchio procede con la preparazione e sul display compare l’immagine della bevanda selezionata con una barra di progressione che si riempie man mano che la preparazione procede oltre ad una descrizione di ogni singola fase (ma- cinatura, erogazione caè);

3. Terminata l’erogazione, premere “Salva” per salvare le

nuove impostazioni o “Cancella” per mantenere i parametri precedenti. Nota Bene: Se salvate, le nuove impostazioni rimangono in memoria SOLO nel prolo selezionato. Espresso ONE TOUCH

L’apparecchio è pronto per un nuovo utilizzo.

7.4 Preparazione del caè utilizzando il caè

pre-macinato Attenzione!

• Non introdurre mai il caè pre-macinato a macchina spenta, per evitare che si disperda all’interno della mac- china, sporcandola. In questo caso la macchina potrebbe danneggiarsi.

• Non inserire mai più di 1 misurino raso (C2), altrimenti l’in- terno della macchina potrebbe sporcarsi oppure l’imbuto (A3) potrebbe otturarsi.

• Se si utilizza il caè pre-macinato, si può preparare solo una tazza di caè alla volta.

• Preparando il caè LONG: a metà della preparazione, quando richiesto dall’apparecchio, inserire un misurino raso di caè pre-macinato e premere “Ok”.

• Non è possibile preparare il caè DOPPIO+ utilizzando il pre-macinato.

1. Premere (B3) alla base dell’immagine relativa al caè

desiderato (es. Espresso, g. 15): sul display (B5) compa- iono i parametri che è possibile personalizzare in base ai propri gusti;

2. Selezionare il caè pre-macinato:

3. Sollevare il coperchio

dell’imbuto caè pre- macinato (A2) assicurarsi che l’imbuto (A3) non sia otturato, quindi inserire un misurino (C2) raso di caè pre-macinato (g. 16): premere “Ok”;

4. Selezionare la lunghezze

e premere “Start” per procedere con la prepara- zione: sul display compare l’immagine della bevanda selezionata con una barra di progressione che si riempie man mano che la preparazione procede oltre ad una descrizione di ogni singola fase (ma- cinatura, erogazione caè).

7.5 Bean Adapt Technology & Espresso SOUL

Un esperto di caè a portata di mano che con pochi passaggi vi permette di ottimizzare l’estrazione del caè ed il risultato in tazza. La tecnologia intelligente regola automaticamente la macchina a seconda dei chicchi di caè utilizzati: dal grado di macinatura

all’estrazione, ogni fase sarà regolata per ottenere il meglio dal chicco di caè. Scaricare e aprire la app Coee Link per scoprire di più. Una volta memorizzate le impostazioni nella sezione “Bean Adapt Technology” della app, nella homepage è utilizzabile la bevanda “Espresso SOUL. Per preparare il caè espresso, seguire quindi le indicazioni al paragrafo “7.2 Il tuo caè con un tocco”. Nota bene: E’ possibile modicare la quantità della ricetta “Espresso SOUL” come indicato al paragrafo “7.3 Personalizzazione della bevanda”.

7.6 Indicazioni generali per la preparazione di

• Mentre la macchina sta facendo il caè, l’erogazione può essere fermata in qualsiasi momento premendo “Stop” o “Cancella”.

• Appena terminata l’erogazione, se si vuole aumentare la quantità di caè, è suciente premere “Extra”: una volta raggiunta la quantità desiderata, premere “Stop”.

• Durante l’uso, sul display (B5) appariranno alcuni messaggi

GOCCE”, ecc.) il cui signicato è riportato nel capitolo “21. Messaggi visualizzati sul display u”.

• Se il caè fuoriesce a gocce oppure poco corposo con poca crema oppure troppo freddo, leggere i consigli riportati nel paragrafo “6.4 Regolazione macinatura” e nel capitolo “22. Risoluzione dei problemi u”.

• Se la modalità “Risparmio energetico” è attivata, l’eroga- zione del primo caè potrebbe richiedere alcuni secondi di attesa

7.7 Consigli per un caè più caldo

Per ottenere un caè più caldo, si consiglia di:

• eettuare un risciacquo, selezionando “Risciacquo” nel menù impostazioni (B6) (paragrafo “6.1 Risciacquo”);

• scaldare con dell’acqua calda le tazze (utilizzare la funzio- ne acqua calda, vedi capitolo “13. Erogazione acqua calda u”);

Questa bevanda, a base di caè espresso, è una ricetta leggera ed equilibrata, con un sottile strato di crema, ideale da condivi- dere in compagnia.12 Accessorio optional in alcuni modelli:Caraa (capacità 1 litro)Type: DLSC021EAN: 8004399333642Per erogare la bevanda procedere come segue:1. Premere direttamente sull’homepage (B) l’immagine rela-tiva alla caraa di caè;2. Selezionare l’intensità desiderata per singola tazza ed il numero di erogazioni desiderate:Intensità per singola tazzaQuantità in tazza*Numero di erogazioniExtra-leggeraTazza x-large(≃ 250 ml)da 1 a 3LeggeraTazza grande(≃ 190 ml)da 1 a 4MediaTazza media(≃ 150 ml)da 1 a 5ForteTazza piccola(≃ 125 ml)da 1 a 6* Le quantità indicate sono approssimative e possono variare a seconda del tipo di caè.3. Premere “Avanti” per passare alla fase successiva;4. Riempire il serbatoio acqua (A20) ed il contenitore chic-chi (A6) (g. 17): una volta assicurati che la quantità di acqua e di caè sono sucienti per la preparazione, premere”Avanti”; 5. Posizionare la caraa (C8) sotto agli erogatori (g. 18). Premere “Ok”;6. L’apparecchio procede con l’erogazione e sul display (B5) compare l’immagine della bevanda selezionata con una barra di progressione che si riempie man mano che la pre-parazione procede oltre ad una descrizione di ogni singola fase (macinatura, erogazione caè).Nota Bene: “Cancella” o “Stop”: premere se si desidera interrompere comple-tamente la preparazione e ritornare alla homepage.7. Terminata l’erogazione, premere “Salva” per salvare le nuove impostazioni o “Cancella” per mantenere i parametri precedenti.8. Premere “Ok“ per tornare alla homepage (B).L’apparecchio è pronto per un nuovo utilizzo.Nota Bene:Se salvate, le nuove impostazioni rimangono in memoria SOLO nel prolo selezionato. AVVERTENZA DI SICUREZZA: Dopo aver preparato la caraa di caè, la- sciar rareddare la macchina per 5 minuti prima di preparare un’altra bevanda. Rischio di surriscaldamento!

8.1 Pulizia della caraa

Si consiglia di risciacquare la caraa dopo ogni uso con acqua calda e detersivo delicato.Per eliminare ogni residuo di detersivo, risciacquare bene con acqua calda.

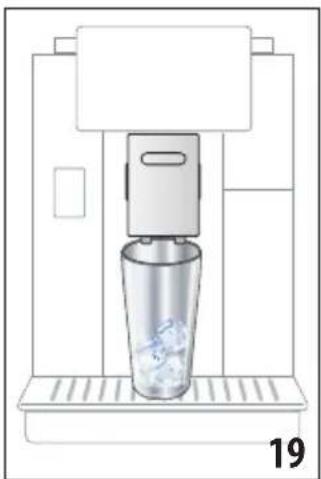

9. OVER ICE (Solo ECAM61X.7Y)

Per erogare la bevanda, procedere come segue:1. Premere direttamente sull’homepage (B) l’immagine rela-tiva all’over ice:2. Selezionare i parametri che è possibile personalizzare in base ai propri gusti premendo “Avanti” dopo ciascuna selezione:AromaLunghezza 3. Versare i cubetti di ghiac-cio nel bicchiere (quantità suggerita: 6 cubetti);4. Posizionare il bicchiere sotto l’erogatore caè (A14) (g. 19) e premere “Ok”: l’apparecchio proce-de con la preparazione e sul display compare l’im-magine della bevanda se-lezionata con una barra di progressione che si riem- pie man mano che la pre- parazione procede oltre ad una descrizione di ogni singola fase (macinatura, erogazione caè); Nota Bene:

• “Cancella” o “Stop”: premere se si desidera interrompere completamente la preparazione e ritornare alla homepage.

• Appena terminata l’erogazione, se si vuole aumentare la quantità di caè, è suciente premere “Extra”: una volta raggiunta la quantità desiderata, premere “Stop””.

5. Terminata l’erogazione, premere “Salva” per salvare le

nuove impostazioni o “Cancella” per mantenere i parametri precedenti. Nota Bene: Se salvate, le nuove impostazioni rimangono in memoria SOLO nel prolo selezionato.

6. Premere “Ok“ per tornare alla homepage (B).

L’apparecchio è pronto per un nuovo utilizzo.

10. PREPERAZIONE DI BEVANDE LATTE U

Nota Bene: Per evitare di ottenere un latte poco schiumato, oppure con bolle grosse, pulire sempre il contenitore latte (D) come descritto nei paragra “10.5 Pulizia del contenitore latte dopo ogni uso” e “16.10 Pulizia del contenitore latte (D)”.

10.1 Riempire e agganciare il contenitore latte

1. Sollevare il coperchio (D1) (g.20);

2. Riempire il contenitore latte (D10) con una quantità su-

ciente di latte, non superando il livello MAX impresso sul contenitore (g. 21). Tenere presente che ogni tacca im- pressa sul contenitore corrisponde a circa 100 ml di latte;

3. Assicurarsi che il tubo di pescaggio del latte (D9) sia ben

pie man mano che la pre- parazione procede oltre ad una descrizione di ogni singola fase (macinatura, erogazione caè); Nota Bene:

• “Cancella” o “Stop”: premere se si desidera interrompere completamente la preparazione e ritornare alla homepage.

• Appena terminata l’erogazione, se si vuole aumentare la quantità di caè, è suciente premere “Extra”: una volta raggiunta la quantità desiderata, premere “Stop””.

5. Terminata l’erogazione, premere “Salva” per salvare le

nuove impostazioni o “Cancella” per mantenere i parametri precedenti. Nota Bene: Se salvate, le nuove impostazioni rimangono in memoria SOLO nel prolo selezionato.

6. Premere “Ok“ per tornare alla homepage (B).

L’apparecchio è pronto per un nuovo utilizzo.

10. PREPERAZIONE DI BEVANDE LATTE U

Nota Bene: Per evitare di ottenere un latte poco schiumato, oppure con bolle grosse, pulire sempre il contenitore latte (D) come descritto nei paragra “10.5 Pulizia del contenitore latte dopo ogni uso” e “16.10 Pulizia del contenitore latte (D)”.

10.1 Riempire e agganciare il contenitore latte

1. Sollevare il coperchio (D1) (g.20);

2. Riempire il contenitore latte (D10) con una quantità su-

ciente di latte, non superando il livello MAX impresso sul contenitore (g. 21). Tenere presente che ogni tacca im- pressa sul contenitore corrisponde a circa 100 ml di latte;

3. Assicurarsi che il tubo di pescaggio del latte (D9) sia ben

4. Reinserire il coperchio sul contenitore latte;

5. Agganciare spingendo a fondo il contenitore latte (D) agli

ugelli (A13) (g. 23): la macchina emette un segnale acu- stico (se la funzione avviso acustico è attiva);

6. Posizionare una tazza sucientemente grande sotto i

beccucci dell’erogatore caè (A14) e sotto l’erogatore latte (D7) (g. 24). È possibile allungare l’erogatore latte agendo sulla prolunga (D8);

7. Selezionare la bevanda desiderata come indicato ai para-

gra seguenti. Nota Bene:

• Sul coperchio, è presente uno sportellino (D2) per rabboc- care il latte (g. 25): se durante la preparazione si vede che il latte scarseggia, aggiungere il latte dallo sportellino senza estrarre la caraa e completare la preparazione della bevanda.

• Per ottenere una schiuma più densa e omogenea, è neces- sario utilizzare latte scremato o parzialmente scremato ed a temperatura di frigorifero (circa 5° C).

• ECAM61X.7Y: Utilizzando il latte alla temperatura ideale (circa 5°C), il contentitore termico assicura l’ecienza del sistema LatteCrema per circa 30 minuti fuori dal frigorifero.

• Se la modalità “Risparmio energetico” è attivata (vedi para- grafo “6.9 Generale”), l’erogazione della bevanda potrebbe richiedere alcuni secondi di attesa.14

• La qualità della schiuma può variare in base a:

• tipo di latte o bevanda vegetale;

• ingredienti e valori nutrizionali.

10.2 Regolare la quantità di schiuma

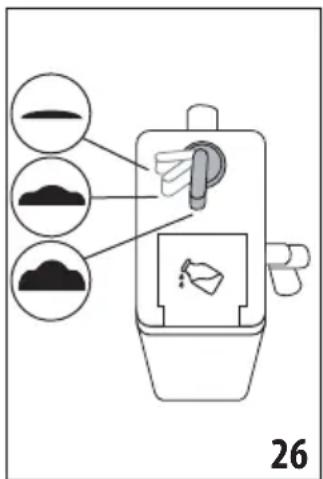

Ruotando la manopola re- golazione schiuma (D3) (g. 26), si seleziona la quantità di schiuma del latte che verrà erogata durante la prepara- zione delle bevande latte. Posizione manopola Descrizione Consigliato per... No schiuma LATTE CALDO (non schiuma- to) /CAFFELATTE Poca schiuma CORTADO / FLAT WHITE Max. schiuma CAPPUCCINO/ CAPPUCCI

10.3 La tua bevanda latte con un tocco

Per erogare le bevande latte, premere direttamente sull’ho- mepage (B) l’immagine relativa alla bevanda desiderata: l’apparecchio procede con la preparazione e sul display (B5) compare l’immagine della bevanda selezionata con una barra di progressione che si riempie man mano che la preparazione pro- cede oltre ad una descrizione di ogni singola fase (macinatura, erogazione caè, erogazione latte, ecc...). Una volta terminata la preparazione sul pannello di controllo compare il messaggio “La tua bevanda è pronta!”: l’apparecchio adesso è pronto per un nuovo utilizzo. Nota Bene: Appena terminata l’erogazione, se si vuole aumentare la quanti- tà di caè, è suciente premere “Extra”: una volta raggiunta la quantità desiderata, premere “Stop””.

10.4 Personalizzazione della bevanda

Per erogare una bevanda latte personalizzata procedere come segue:

1. Premere (B3) alla base dell’immagine relativa alla be-

vanda desiderata: sul display (B5) compaiono i parametri che è possibile personalizzare in base ai proprio gusti: Lunghezza Aroma Tipo caè

2. Una volta impostati i parametri, premere “Start”;

3. L’apparecchio procede con la preparazione e sul display com-

pare l’immagine della bevanda selezionata con una barra di progressione che si riempie man mano che la preparazione procede oltre ad una descrizione di ogni singola fase (maci- natura, erogazione latte, erogazione caè, ecc...).

4. Terminata l’erogazione, premere “Salva” per salvare o “Can-

cella” per mantenere i parametri precedenti. Nota Bene: Se salvate, le nuove impostazioni rimangono in memoria SOLO nel prolo selezionato.

5. Premere “Ok” per tornare alla homepage (B).

L’apparecchio è pronto per un nuovo utilizzo.

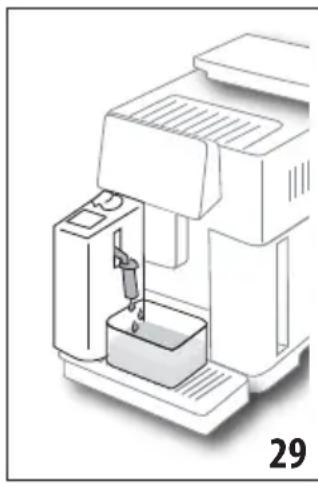

10.5 Pulizia del contenitore latte dopo ogni uso

Dopo ogni erogazione di bevanda latte, il display (B5) richiede la pulizia del montalatte. Per avviare la pulizia, procedere come segue:

1. Lasciare inserito il contenitore latte (D) nella macchina

(non è necessario svuotare il contenitore latte);

2. Posizionare una tazza o un altro recipiente sotto il tubo

erogazione latte schiumato (D7) (g. 27);

3. Ruotare la manopola regolazione schiuma (D3) su “Clean”

regolazione su una delle selezioni della schiuma;

5. Estrarre il contenito-

re latte e riporlo in frigorifero. Nota Bene:

• Se si devono preparare più tazze di bevande a base di latte, procedere con la pulizia del conte- nitore latte dopo l’ultima preparazione. Per procedere con le preparazioni successive, quando compare il messaggio per la funzione “Clean”, premere “Cancella”.

• Se la pulizia non viene eettuata, sul display compare il simbolo (B8) a ricordare che è necessario procedere con la pulizia del contenitore latte.

• Il contenitore con il latte può essere conservato in frigo.

• In alcuni casi, per eettuare la pulizia, è necessario atten- dere il riscaldamento della macchina.

• Per ottenere la corretta pulizia, attendere la ne della fun- zione CLEAN. È comunque possibile interrompere la pulizia del contenitore latte premendo “Stop”.

11. MUG TO GO (Solo ECAM61X.7Y)

Mug To Go è una funzione adatta a chi desidera creare una be- vanda personalizzata da portare con sè. Si scelgono gli ingredi- enti (solo caè, caè con latte o caè con acqua calda) e l’ordine di erogazione e si personalizza la quantità adatta. Per erogare la bevanda, procedere come segue:

1. Estrarre il coperchio dalla

(A14) e posizionarvi sotto il contenitore della travel mug (g. 30);

direttamente sull’homepage (B) l’imma- gine relativa alla funzione Mug to go; Se la bevanda è s tata g ià salva- ta, l’apparecchio procede con la preparazione. Se è la prima volta che si prepara la bevanda, procedere come segue:

4. Selezionare no a 2 ingredienti nell’ordine di erogazione de-

siderato e premere “Avanti”;

5. Selezionare le preferenze per gli ingredienti selezionati e

6. Premere “Ok” per iniziare la preparazione;

7. Premere “Stop” quando si raggiunge la quantità desiderata

dell’ingrediente che sta erogando;

8. Terminata l’erogazione, premere “Salva” per salvare la ricetta

o “Cancella” se non si vuole salvare

9. Premere “Ok” per tornare alla homepage.

L’apparecchio è pronto per un nuovo utilizzo. Tabella quantità programmabili di ogni singolo ingre- diente (prestare attenzione che la quantità complessiva dei 2 ingredienti non superi la capienza della travel mug) Ingrediente Quantità minima Quantità massima Caè 40 ml 240 ml Latte 50 ml 470 ml Acqua 50 ml 260 ml Nota Bene:

• Se salvate, le nuove impostazioni rimangono in memoria SOLO nel prolo selezionato.

• Per migliorare la prestazione è consigliato preriscaldare la mug con acqua calda.

• L’uso della travel mug è consigliato solo per le bevande presenti in macchina.

• Ricette con utilizzo di contenitore latte (D): alla ne della preparazione, procedere alla pulizia del contenitore latte (vedi paragrafo “10.5 Pulizia del contenitore latte dopo ogni uso”) dopodiché riporlo in frigorifero.

• Se volete utilizzare una travel mug diversa da quella in dotazione, tenere presente che deve essere di altezza mas- sima 14 cm. Attenzione

• Non usare per la preparazione di latte per neonati.

• L’utilizzo è consigliato per un max di 2 ore: trascorso questo tempo, svuotare e procedere alla pulizia come indicato al paragrafo seguente.

11.1 Pulizia della travel mug dopo ogni uso

Per motivi di igiene, si raccomanda di pulire la travel mug (C9) dopo ogni uso. Procedere come segue:

1. Aprire la travel mug e risciacquare il contenitore ed il coper-

chio con acqua calda potabile (40°C).

2. Rimuovere lo sporco visibile con una spugna.

3. Immergere tutti i componenti in acqua calda a 40 °C con

un detergente delicato / neutro per almeno 30 minuti e ri- sciacquare abbondantemente con acqua calda a 40 °C. Non utilizzare detergenti profumati.16

4. Pulire l’interno del contenitore con detergente delicato /

neutro e risciacquare con acqua calda potabile a 40 °C. Non usare materiale abrasivo: potrebbe danneggiare la super- cie del contenitore.

5. Asciugare tutti i componenti con un panno o un cano-

vaccio asciutto e pulito, o con carta assorbente, quindi riassemblare.

6. Settimanalmente, lavare

il coperchio in lavastovi- glie. Il contenitore della travel mug non è lavabile in lavastoviglie.

Per erogare il tè, procedere come segue:

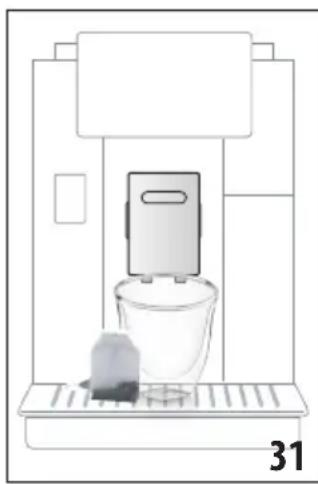

1. Mettere nella tazza la bu-

stina di tè e posizionarla sotto l’erogatore (A14) (g. 31);

2. Premere sull’homepage (B) l’immagine relativa alla fun-

3. Regolare i parametri che è possibile personalizzare in base

ai proprio gusti: “Lunghezza” “Temperatura” Ad ogni temperatura compare un tipo di tè diverso (bianco, verde, oolong, nero)

4. Premere “Start” per avviare l’erogazione: l’apparecchio

procede con la preparazione e sul display (B5) compare l’immagine della bevanda con una barra di progressione che si riempie man mano che la preparazione procede oltre ad una descrizione della fase (erogazione acqua);

5. Terminata l’erogazione, premere “Salva” per salvare o “Can-

cella” per mantenere i parametri precedenti;

6. Premere “Ok” per tornare alla homepage.

L’apparecchio adesso è pronto per un nuovo utilizzo. Nota Bene:

• Se salvate, le nuove impostazioni rimangono in memoria SOLO nel prolo selezionato.

• Se la modalità “Risparmio energetico” è attivata, l’eroga- zione di acqua calda potrebbe richiedere alcuni secondi di attesa.

• Appena terminata l’erogazione, se si vuole aumentare la quantità di acqua nella tazza, è suciente premere “Extra”: una volta raggiunta la quantità desiderata, premere “Stop”.

13. EROGAZIONE ACQUA CALDA U

Per erogare acqua calda, procedere come segue:

1. Posizionare una tazza sotto l’erogatore (A14).

2. Selezionare la funzione come specicato nei paragra

Premere direttamente sull’homepage (B) l’immagine relativa all’acqua calda: l’apparecchio procede con la preparazione e sul display (B5) compare l’immagine della bevanda con una barra di progressione che si riempie man mano che la preparazione procede oltre ad una descrizione della fase (erogazione acqua). Una volta terminata la preparazione sul display compare il messaggio “La tua bevanda è pronta!”: l’apparecchio adesso è pronto per un nuovo utilizzo. Nota Bene: Appena terminata l’erogazione, se si vuole aumentare la quan- tità di acqua nella tazza, è suciente premere “Extra”: una volta raggiunta la quantità desiderata, premere “Stop”.

13.2 Personalizzazione della bevanda

Per erogare la quantità desiderata di acqua calda, procedere come segue:

1. Premere (B3) alla base dell’immagine relativa all’ac-

qua calda: sul display (B5) compare la lunghezza da perso- nalizzare in base ai propri gusti: “Lunghezza”

2. Una volta selezionata la lunghezza, premere “Start”: l’ap-

parecchio procede con la preparazione e sul display compa- re l’immagine della bevanda con una barra di progressione che si riempie man mano che la preparazione procede oltre ad una descrizione della fase (erogazione acqua).

3. Terminata l’erogazione, premere “Salva” per salvare o “Can-

cella” per mantenere i parametri precedenti.

4. Premere “Ok” per tornare alla homepage.

L’apparecchio adesso è pronto per un nuovo utilizzo. Nota Bene:

• Se la modalità “Risparmio energetico” è attivata, l’erogazione di acqua calda potrebbe richiedere alcuni secondi di attesa.

• Per interrompere manualmente l’erogazione di acqua calda premere ”Stop” e “Cancella”.

• Appena terminata l’erogazione, se si vuole aumentare la quantità di caè, è suciente premere “Extra”: una volta raggiunta la quantità desiderata, premere “Stop”.17

Con questa funzione è possibile personalizzare tutte le bevande che hanno, all’interno delle impostazioni bevanda, il simbolo MY alla base dell’immagine (in homepage (B) premere alla base dell’immagine relativa alla bevanda desiderata). Per personalizzare procedere come segue:

1. Assicurarsi che sia attivo il prolo (B2) per il quale si desi-

dera personalizzare la bevanda;

2. Premere (B3) alla base dell’immagine relativa alla

3. Premere alla base dell’immagine relativa alla bevanda;

4. Premere “Ok” e seguire la procedura guidata;

5. Selezionare la preferenza e premere “Avanti” per passare

alla fase successiva (oppure “Indietro” per tornare alla schermata precedente);

6. Premere “Ok” per avviare l’erogazione;

7. La preparazione inizia e l’apparecchio propone la scher-

mata di personalizzazione della lunghezza illustrata da una barra verticale (nel caso di bevande con più ingre- dienti, si procede con la personalizzazione di entrambe gli ingredienti).

8. Quando la lunghezza raggiunge la quantità minima pro-

grammabile, sul display (B5) compare “Stop”.

9. Premere “Stop” quando in tazza si raggiunge la quantità

10. Se il risultato in tazza è quello desiderato, premere

“Salva” per salvare o “Cancella” per mantenere i parametri precedenti.

11. Premere “Ok” per tornare alla homepage.

L’apparecchio ritorna alla homepage. Nota Bene:

• Se salvate, le nuove impostazioni rimangono in memoria SOLO nel prolo selezionato.

• Personalizzando una bevanda singola si personalizza auto- maticamente anche la rispettiva bevanda doppia e la mac- china visualizza il messaggio “Valori salvati sia su ricetta doppia che singola”;

• È possibile personalizzare le bevande anche collegandosi con la App DeLonghi Coee Link.

• È possibile uscire dalla programmazione in qualsiasi mo- mento premendo “Cancella”: i valori non saranno salvati.

• Una volta personalizzata la bevanda compaiono, all’interno delle impostazioni, “Ripristina” (sotto l’immagine) e “my” (tra le selezioni della lunghezza). Premendo “Ripristina” le impostazioni della bevanda tornano ai valori di fabbrica. Tabella quantità bevande Bevanda Quantità standard Quantità programmabile ESPRESSO 40 ml 20-180 ml ESPRESSO OTTIMALE 40 ml 30-60 ml 2X ESPRESSO 40 ml + 40 ml 20-180 ml + 20-180 ml COFFEE 180 ml 100-240 ml LONG 160 ml 115-250 ml DOPPIO+ 120 ml 80-180 ml AMERICANO 150 ml 70-480 ml TÉ 150 ml 20-420 ml ACQUA CALDA 250 ml 20-420 ml Solo modelli 61x.7y LONG BLACK 200 ml 90-480 ml OVER ICE 100 ml 40-240 ml

15. SELEZIONARE IL PROPRIO PROFILO U

A seconda del modello, è possibile memorizzare 3 o 5 proli di- versi, ognuno dei quali è associato ad un’icona diversa. In ogni prolo vengono mantenute in memoria le personaliz- zazioni delle bevande (vedi cap.”14. Personalizzazione guidata della bevanda (My) u” e l’ordine in cui vengono visualizzate tutte le bevande è in base alla frequenza di selezione. Per selezionare un prolo procedere come segue:

1. Premere, sull’homepage (B), il prolo attualmente in uso

(B2): comparirà l’elenco dei proli selezionabili;

2. Selezionare quindi il prolo desiderato.

• Una volta eettuata la selezione, i colori delle barre pre- senti nelle impostazioni bevanda saranno dello stesso colore del prolo;

• E’ possibile rinominare il proprio prolo collegandosi con la DeLonghi Coee Link App;

• Per personalizzare l’icona del prolo, fare riferimento al paragrafo “6.7 Modica prolo”.

16.1 Pulizia della macchina

Le seguenti parti della macchina devono essere pulite periodicamente: - il circuito interno della macchina; - il contenitore dei fondi di caè (A25);18 - la vaschetta raccogligocce (A24) e la griglia vaschetta (A22); - il serbatoio dell’acqua (A20); - erogatore caè (A14); - l’imbuto per l’introduzione del caè pre-macinato (A3); - l’infusore (A11), accessibile dopo aver aperto lo sportello di servizio (A10); - il contenitore del latte (D). Attenzione!

• Per la pulizia della macchina non usare solventi, detergenti abrasivi o alcool. Con le superautomatiche De’Longhi non è necessario utilizzare additivi chimici per la pulizia della macchina.

• I componenti lavabili in lavastoviglie sono:

• contenitore latte (D)

• contenitore fondi (A25)

• vaschetta raccogligocce (A24)

• Non utilizzare oggetti metallici per togliere le incrostazioni o i depositi di caè, perché potrebbe graare le superci in metallo o in plastica.

16.2 Pulizia del circuito interno della macchina

Per periodi d’inutilizzo superiori ai 3-4 giorni è consigliato vi- vamente, prima di utilizzarla, di accenderla ed erogare 2-3 ri- sciacqui selezionando la funzione “Risciacquo” (paragrafo “6.1 Risciacquo”). Nota Bene: E’ normale che, dopo aver eseguito tale pulizia, ci sia dell’acqua nel contenitore dei fondi di caè (A25).

16.3 Pulizia del contenitore dei fondi di caè

Quando sul display (B5) compare “Svuotare contenitore fondi”, è necessario svuotarlo e pulirlo. Finchè non si pulisce il contenitore dei fondi (A25) la macchina non può fare il caè. L’apparecchio segnala la necessità di svuotare il contenitore anche se non è pieno, qualora siano trascorse 72 ore dalla prima preparazione eseguita (perchè il conteggio delle 72 ore sia eseguito corretta- mente, la macchina non deve essere mai spenta con l’interrutto- re generale - (A7)). Attenzione! Pericolo di scottature Se si fanno di seguito diver- se bevande a base di latte, il poggiatazze in metallo (A21) diventa caldo. Attendere che si rareddi prima di toccarlo e aerrarlo solo dalla parte anteriore. Per eseguire la pulizia (a mac- china accesa):

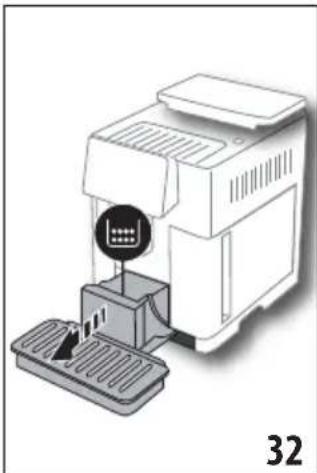

1. Estrarre la vaschetta raccogligocce (A24) ed il contenitore

fondi (A25) (g. 32);

2. Svuotare e pulire accuratamente la vaschetta raccogli-

gocce ed il contenitore dei fondi avendo cura di rimuove- re tutti i residui che possono essere depositati sul fondo: il pennello in dotazione (C5) è dotato di spatola adatta a quest’operazione.

3. Reinserire la vaschetta raccogligocce completa di griglia ed

il contenitore dei fondi di caè. Attenzione! Quando si estrae la vaschetta raccogligocce è obbligatorio svuo- tare sempre il contenitore fondi caè anche se è riempito poco. Se questa operazione non è eettuata può succedere che, quan- do si fanno i caè successivi, il contenitore fondi si riempia più del previsto e che la macchina si intasi.

16.4 Pulizia della vaschetta raccogligocce e della

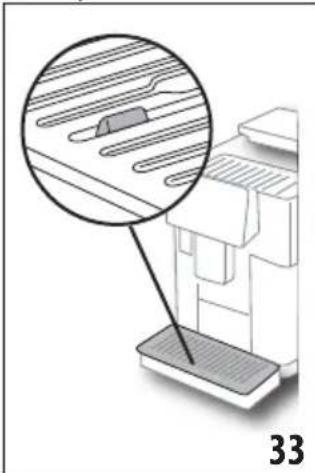

griglia vaschetta Attenzione! La vaschetta raccogligocce (A24) è provvista di un indicatore gal- leggiante (A23) (di colore rosso) del livello dell’acqua contenuta (g. 33). Prima che questo indicatore cominci a sporgere dal vassoio poggiatazze (A21), è necessario svuotare la vaschetta e pulirla, altrimenti l’acqua può traboccare dal bordo e danneg- giare la macchina, il piano di appoggio o la zona circostante. Per rimuovere la vaschetta raccogligocce, procedere come segue:

1. Estrarre la vaschetta raccogligocce ed il contenitore dei

fondi di caè (A25) (g. 32);

2. Controllare la vaschetta raccoglicondensa di colore rosso e,

se piena, svuotarla;

3. Rimuovere il vassoio pog-

giatazze (A21), la griglia vaschetta (A22), quindi svuotare la vaschetta rac- cogligocce ed il contenito- re dei fondi e lavare tutti i componenti;

4. Reinserire in macchina la

vaschetta raccogligocce completa di griglia e di contenitore dei fondi di caè. Attenzione! Quando si estrae la vaschetta raccogligocce è obbligatorio svuo- tare sempre il contenitore fondi caè anche se è riempito poco. Se questa operazione non è eettuata può succedere che, quan- do si fanno i caè successivi, il contenitore fondi si riempia più del previsto e che la macchina si intasi.

16.5 Pulizia dell’interno della macchina

Pericolo di scosse elettriche! Prima di eseguire le operazioni di pulizia delle parti interne, la macchina deve essere spenta (vedi “5. Spegnimento dell’appa- recchio”) e scollegata dalla rete elettrica. Non immergere mai la macchina nell’acqua.

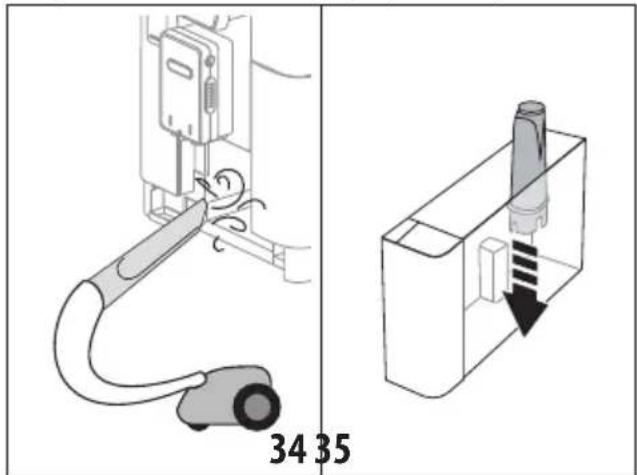

1. Controllare periodicamente (circa una volta al mese) che

l’interno della macchina (accessibile una volta estratta la vaschetta raccogligocce (A24) non sia sporco. Se necessa- rio, rimuovere i depositi di caè con il pennello in dotazio- ne (C5) e una spugna.

16.6 Pulizia del serbatoio acqua

Pulire periodicamente (circa una volta al mese) e ad ogni sosti- tuzione del ltro addolcitore(C4) il serbatoio acqua (A20).

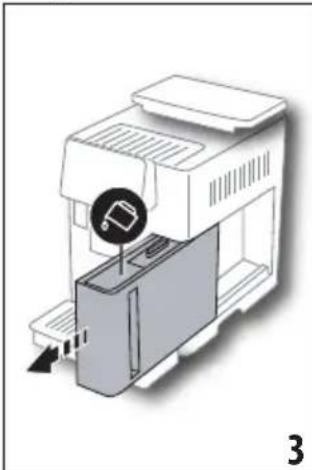

1. Estrarre il serbatoio acqua (g. 3), rimuovere il ltro addolci-

tore (se presente) e risciacquarlo con acqua corrente;

2. Svuotare il serbatoio acqua e pulirlo con un panno umido e

un po’ di detergente per piatti. Risciacquare accuratamente con acqua;

3. Reinserire il ltro (g. 35), riempire il serbatoio con acqua

fresca no al livello MAX (impresso sul lato interno) (g. 4) e reinserire il serbatoio (g. 5);

4. (solo se si è inserito il ltro addolcitore) Erogare 100ml di acqua

calda per riattivare il ltro. Nota Bene: Per periodi di inutilizzo superiori ai 3-4 giorni è consigliato pro- cedere alla pulizia del serbatoio come descritto sopra.

16.7 Pulizia degli ugelli caè

Procedere alla pulizia degli ugelli caè (A16) e (A17) quando richiesto dalla macchina (circa una volta al mese) come speci- cato di seguito. Nota Bene: Se si vuole procedere con la pulizia in un secondo momento, premere “Cancella”: alla prossima acccensione l’apparecchio ripropone l’avviso.

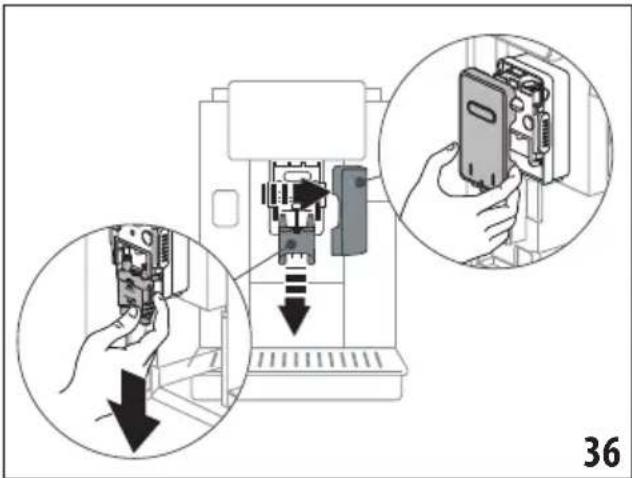

1. Rimuovere il coperchio dall’erogatore (A15) tirandolo verso

l’esterno, quindi estrarre verso il basso gli ugelli (g. 36): premere “Avanti”;

2. Separare i due ugelli

(A16) e (A17) (g. 37);

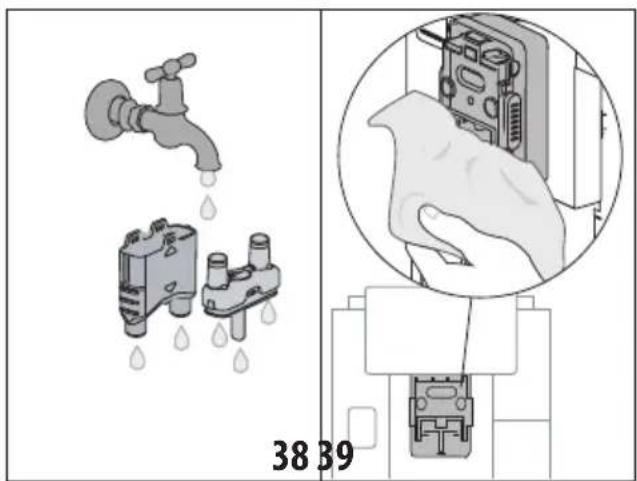

3. Sciacquare con acqua cor-

rente gli ugelli (g. 38): si consiglia il lavaggio in la- vastoviglie. In alternativa pulire bene con acqua tie- pida e detergente delicato;

4. Pulire con una spugna la

sede degli ugelli estraibili (g. 39);

5. Riassemblare gli ugelli, quindi riagganciarli all’erogatore:

prestare attenzione che la scritta “INSERT” sia sulla parte superiore e visibile una volta inseriti gli ugelli;

6. Richiudere l’erogatore con la cover.

7. Premere “Ok” per confermare la pulizia.

16.8 Pulizia dell’imbuto per l’introduzione del

caè pre-macinato Periodicamente (circa una volta al mese) procedere alla pulizia dell’imbuto per l’introduzione del caè pre-macinato (A3). Pro- cedere come segue:

1. Aprire il coperchio (A2) (g. 16);20

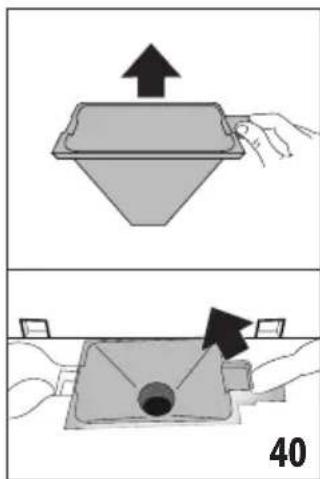

2. Estrarre l’imbuto (g. 40)

e pulirlo con il pennello in dotazione (C5);

3. Se necessario pulire l’im-

buto con acqua calda e detergente per piatti o in lavastoviglie;

4. Reinserire l’imbuto nella

5. Richiudere il coperchio.

16.9 Pulizia dell’infusore

L’infusore (A11) dev’essere pulito almeno una volta al mese. Attenzione! L’infusore non può essere estratto quando la macchina è accesa.

1. Assicurarsi che la macchina abbia eseguito corretta-

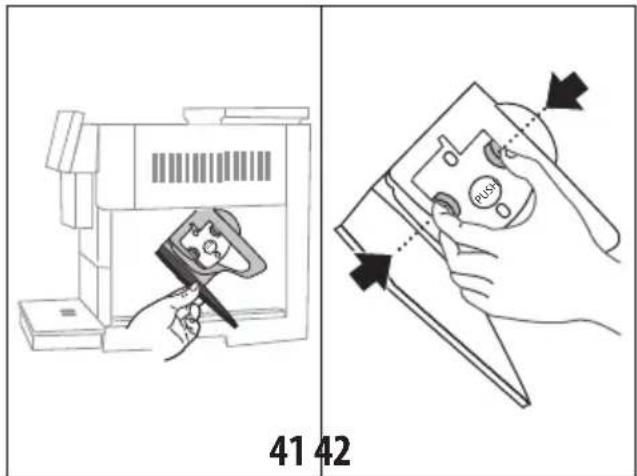

3. Aprire lo sportello infusore (A10) (g. 41) posizionato sul

5. Immergere per circa 5 minuti l’infusore in acqua e poi ri-

sciacquarlo sotto il rubinetto; Attenzione!

6. Pulire l’infusore senza usare detersivi perché potrebbero

7. Utilizzando il pennello (C5), pulire eventuali residui di caè

sulla sede dell’infusore, visibili dallo sportello infusore;

8. Dopo la pulizia, reinserire l’infusore inlandolo nel suppor-

to; quindi premere sulla scritta PUSH no a sentire il clic di aggancio; Nota Bene: Se l’infusore è dicile da inse- rire, è necessario (prima dell’in- serimento) portarlo alla giusta dimensione premendo le due leve (g. 43).

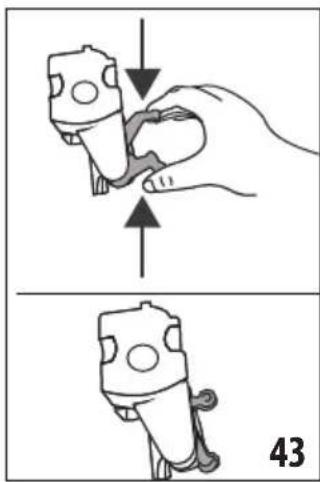

9. Una volta inserito, assi-

curarsi che i due tasti co- lorati siano scattati verso l’esterno;

10. Chiudere lo sportello

11. Reinserire il serbatoio

16.10 Pulizia del contenitore latte (D)

Pulire il contenitore latte dopo ogni preparazione del latte, come descritto di seguito:

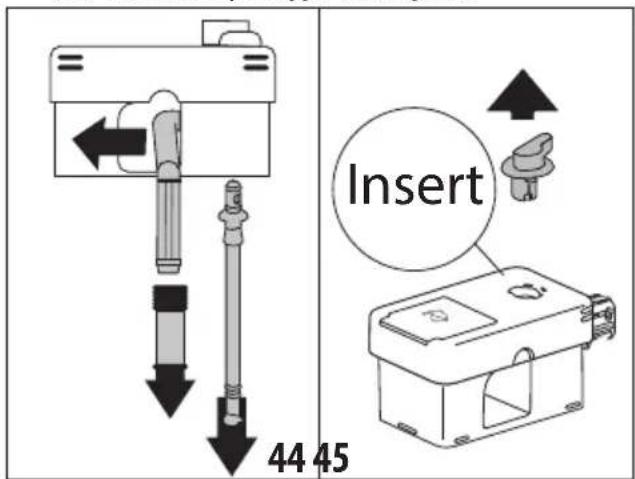

(D8) ed il tubo di pescaggio (D9) (g. 44);

3. Ruotare in senso orario la manopola regolazione schiuma

(D3) no alla posizione “Insert” (g. 45) e slarla;

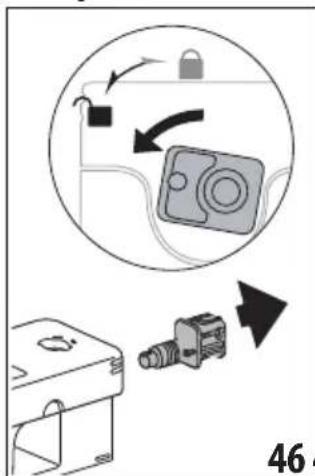

4. Ruotare e slare il connettore del contenitore latte (D5)

5. Lavare in lavastoviglie tutti

i componenti ed il conteni- tore, posizionandoli però sul cestello superiore della lavastoviglie. Se non si di- spone di una lavastoviglie, procedere con il lavaggio a mano come indicato nella nota a ne paragrafo.

Prestare particolare at- tenzione che sull’incavo e sul canalino situato sotto la manopola (g. 47) non rimangano residui di latte: eventualmente ra schiare il canalino con uno stuzzicadenti;

7. Sciacquare l’interno della sede della manopola regolazione

schiuma con acqua corrente (g. 48) ed il foro di innesto del connettore contenitore latte;

8. Vericare anche che il tubo pescaggio e il tubo erogazione

non siano otturati da residui di latte;

9. Riassemblare tutti i componenti del coperchio;

10. Riagganciare il coperchio al contenitore latte.

Nota Bene: lavaggio a mano Il lavaggio in lavastoviglie assicura una perfetta igiene di tutti i componenti del contenitore latte: nel caso di lavaggio a mano, lavare accuratamente tutti i componenti del contenitore latte con acqua calda e immergerli in una bacinella di acqua calda e di lasciarli per circa 30 minuti, prima di procedere come indicato dal punto (6).

• Prima dell’uso, leggere le istruzioni e l’etichettatura del decalcicante, riportate sulla confezione del decalcicante stesso.

• Si raccomanda di utilizzare esclusivamente decalcicante De’Longhi. L’utilizzo di decalcicanti non idonei, come pure la decalcicazione non regolarmente eseguita, può com- portare l’insorgenza di difetti non coperti dalla garanzia del produttore.

• Il decalicatore può danneggiare le superci delicate Se il prodotto viene rovesciato accidentalmente, asciugare immediatamente. Per eettuare la decalcicazione Decalcicante Decalcicante De’Longhi Contenitore Capacità consigliata: 2 l Tempo ~50min Decalcicare la macchina quando sul display (B5) appare il re- lativo messaggio: se si desidera procedere subito con la decal- cicazione, premere “Ok” e seguire le operazioni dal punto (5). Per rimandare la decalcicazione ad un altro momento, premere “Cancella”: sulla homepage (B) il simbolo (B7) ricorda che l’apparecchio ha bisogno di essere decalcicato. (Il messaggio verrà riproposto ad ogni accensione). Per accedere al menù decalcicazione:

1. Premere sul display l’icona del menù impostazioni (B6);

2. Selezionare la voce “Decalcica”;

3. Premere “Avanti” per entrare nella procedura di decalci-

4. Premere “Ok” per iniziare;

5. Inserire l’erogatore per decalcicazione (C7) (g. 7);

6. Estrarre e svuotare la vaschetta raccogligocce (A24) ed il

contenitore fondi (A25) (g. 11): quindi reinserire entrambi e premere “Avanti”;

7. Estrarre il serbatoio acqua (A20), alzare il coperchio (A19) e

(se inserito) togliere il ltro (C4);

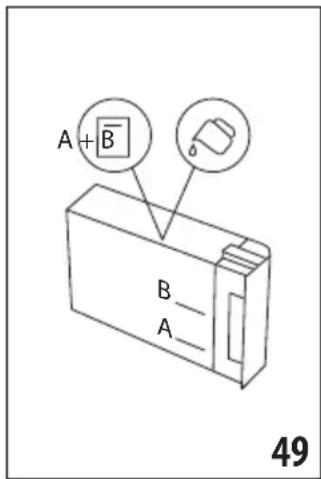

8. Versare nel serbatoio acqua il decalcicante no al livello A

(corrispondente a una confezione da 100ml) impresso sul lato interno del serbatoio; quindi aggiungere acqua (un litro) no a raggiungere il livello B (g. 49). Reinserire il serbatoio acqua (con il coperchio) e premere “Avanti”

9. Posizionare sotto agli

erogatori un contenitore vuoto con capacità mini- ma pari a 2 litri (g. 8). Premere “Ok” per avviare il processo (“Indietro” se si vuole tornare alla schermata precedente o “Cancella” se si vuole usci- re dalla procedura ricor- dandosi però di togliere la soluzione decalcicante dal serbatoio) Attenzione! Pericolo di scottature Dagli erogatori fuoriesce acqua calda contenente acidi. Prestare pertanto attenzione a non venire in contatto con tale soluzione.

10. Il programma di decalcicazione si avvia e la soluzione de-

calcicante esce sia dall’erogatore per decalcicazione che dall’erogatore caè/ acqua calda (g. 9) eseguendo auto- maticamente tutta una serie di risciacqui ad intervalli per rimuovere i residui di calcare dall’interno della macchina; Dopo circa 30 minuti, l’apparecchio interrompe la decalcicazione;

11. L’apparecchio adesso è pronto per un processo di risciac-

quo con acqua fresca. Svuotare il contenitore utilizzato per

Nota Bene: Il ltro ha durata pari a due mesi se l’apparecchio viene utilizzato normalmente, se invece la macchina rimane inutilizzata con il l- tro installato, ha durata pari a 3 settimane al massimo.

5. Premere “Avanti” per proseguire (“Indietro” per torna-

re alla schermata precedente; “Cancella” per annullare l’operazione);

6. Per attivare il ltro, far scorrere dell’acqua di rubinetto nel

foro centrale del ltro (g. 51) ntantoché l’acqua fuorie- sce dalle aperture laterali per oltre un minuto. Premere “Avanti”;

erbatoio acqua (A20) dalla macchina (g. 3) e riempirlo di acqua; inserire il ltro nel serbatoio acqua im- mergendolo completamente per una decina di secondi, in- clinandolo e premendolo leggermente per permettere alle bolle d’aria di uscire (g. 52). Premere “Avanti”;

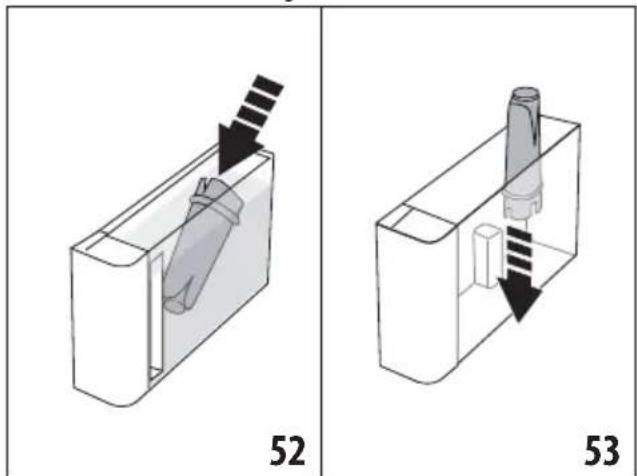

8. Inserire il ltro nella sede apposi

ichiudere il serbatoio con il coperchio (A19), quindi reinse- rire il serbatoio nella macchina (g. 5).

10. Inserire l’erogatore per decalcicazione (C7). Premere

11. Posizionare sotto l’erogatore per decalcicazione un conte-

nitore vuoto con capacità minima pari a 0,5 litri (g. 8) e premere “Ok” per attivare il ltro;

raccogliere la soluzione decalcicante; estrarre il serbatoio acqua, svuotarlo, sciacquarlo con acqua corrente, riempirlo no al livello MAX con acqua fresca ed inserirlo in macchi- na. Premere “Avanti”;

12. Riposizionare vuoto il contenitore usato per raccogliere la

soluzione decalcicante sotto gli erogatori e premere “Ok” per avviare il processo di riscacquo;

13. L’acqua calda esce sia dall’erogatore per decalcicazione

che dall’erogatore caè/ acqua calda;

14. Quando l’acqua nel serbatoio termina, svuotare il conteni-

tore usato per raccogliere l’acqua di risciacquo;

15. Estrarre il serbatoio acqua, reinserire, se tolto precedente-

mente, il ltro addolcitore. Premere “Avanti” per proseguire;

16. Riempire il serbatoio con acqua fresca no al livello MAX,

reinserirlo in macchina e premere “Avanti” per proseguire;

17. Riposizionare vuoto il contenitore usato per raccogliere la

soluzione decalcicante sotto gli erogatori e premere “Ok” per avviare un altro ciclo di risciacquo;

18. Il risciacquo si avvia;

19. Quando l’acqua nel serbatoio termina, svuotare il conteni-

tore usato per raccogliere l’acqua di risciacquo, rimuovere, svuotare e reinserire la vaschetta raccogligocce (A24) ed il contenitore fondi (A25);

20. Estrarre il serbatoio dell’acqua, rabboccarlo no al livello

max e reinserirlo in macchina, quindi premere “Avanti”

21. Il processo di decalcicazione è così ultimato: premere “Ok.

L’apparecchio esegue un veloce riscaldamento ed al termi- ne ritorna alla homepage. Nota Bene:

• Se il ciclo di decalcicazione non dovesse terminare cor- rettamente (es. mancanza erogazione energia elettrica) si consiglia di ripetere il ciclo;

• E’ normale che, dopo aver eseguito il ciclo di decalcicazio- ne, ci sia dell’acqua nel contenitore dei fondi di caè (A25).

• L’apparecchio richiede un terzo risciacquo, nel caso in cui il serbatoio acqua non sia stato riempito no al livello MAX: questo per garantire non ci sia soluzione decalcicante nei circuiti interni dell’apparecchio. Prima di avviare il risciac- quo, ricordarsi di svuotare la vaschetta raccogligocce.

L’allarme decalcicazione viene visualizzato dopo un periodo di funzionamento predeterminato che dipende dalla durezza dell’acqua. La macchina è preimpostata in fabbrica sul “Livello 4” di durezza. Volendo è possibile programmare la macchina in base alla reale durezza dell’acqua in utenza nelle varie regioni, rendendo così meno frequente l’operazione di decalcicazione.

18.1 Misurazione della durezza dell’acqua

1. Togliere dalla sua confezione la striscia reattiva in dotazione

qua per circa un secondo.

3. Estrarre la striscia dall’acqua e scuoterla leggermente.

Dopo circa un minuto si formano 1, 2, 3 oppure 4 quadra- tini di colore rosso, a seconda della durezza dell’acqua ogni quadratino corrisponde a 1 livello.

18.2 Impostazione durezza acqua

2. Selezionare la voce “Durezza acqua”;

3. Eettuare la procedura indicata al paragrafo precedente e

rilevare il livello di durezza dell’acqua ;

4. Premere sul pallino corrispondente al livello di durezza ri-

levato al punto precedente come specicato nella tabella seguente: Total Hardness test (C1) Durezza acqua Verde Rosso Livello 1 Verde Rosso Livello 2 Verde Rosso Livello 3 Rosso Livello 4

5. A questo punto la macchina è riprogrammata secondo la

nuova impostazione della durezza dell’acqua.

6. Premere “←” per tornare alla homepage (B).

19. FILTRO ADDOLCITORE U

Alcuni modelli hanno in dotazione il ltro addolcitore (C4): se il vostro modello ne è sprovvisto, vi consigliamo di acquistarlo presso i centri assistenza autorizzati De’Longhi. Per un utilizzo corretto del ltro, seguire le istruzioni di seguito riportate.

19.1 Installazione del ltro

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Filtro acqua”;

3. Premere “Ok” per entrare nella procedura guidata

4. Togliere il ltro dalla confezione e ruotare il datario no a

Nota Bene: Il ltro ha durata pari a due mesi se l’apparecchio viene utilizzato normalmente, se invece la macchina rimane inutilizzata con il l- tro installato, ha durata pari a 3 settimane al massimo.

5. Premere “Avanti” per proseguire (“Indietro” per torna-

re alla schermata precedente; “Cancella” per annullare l’operazione);

6. Per attivare il ltro, far scorrere dell’acqua di rubinetto nel

foro centrale del ltro (g. 51) ntantoché l’acqua fuorie- sce dalle aperture laterali per oltre un minuto. Premere “Avanti”;

erbatoio acqua (A20) dalla macchina (g. 3) e riempirlo di acqua; inserire il ltro nel serbatoio acqua im- mergendolo completamente per una decina di secondi, in- clinandolo e premendolo leggermente per permettere alle bolle d’aria di uscire (g. 52). Premere “Avanti”;

8. Inserire il ltro nella sede apposi

ichiudere il serbatoio con il coperchio (A19), quindi reinse- rire il serbatoio nella macchina (g. 5).

10. Inserire l’erogatore per decalcicazione (C7). Premere

11. Posizionare sotto l’erogatore per decalcicazione un conte-

nitore vuoto con capacità minima pari a 0,5 litri (g. 8) e premere “Ok” per attivare il ltro;

12. L’apparecchio eroga acqua calda e si interrompe automati-

camente. Premere “Ok” per tornare alla homepage (B);

13. Ora il ltro è attivo e si può procedere all’uso della macchina.

19.2 Sostituzione del ltro

Sostituire il ltro (C4) quando sul display (B5) appare il relativo messaggio: se si desidera procedere subito con la sostituzione, premere “Ok” e seguire le operazioni dal punto 4. Per rimanda- re la sostituzione ad un altro momento, premere “Cancella”: sul display il simbolo (B9) ricorda che è necessario sostituire il ltro. Per la sostituzione, procedere come segue:;

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Sostituire ltro acqua”: premere

3. Premere “Ok” per entrare nella procedura guidata;

4. Estrarre il serbatoio acqua (A20) ed il ltro esaurito. Preme-

re “Avanti” per procedere (“Indietro” per tornare alla scher- mata precedente; “Cancella” per annullare l’operazione);

5. Procedere seguendo le operazioni illustrate al paragrafo

precedente dal punto (4). Nota Bene: Quando sono trascorsi i due mesi di durata (vedi datario), oppure se non viene utilizzato l’apparecchio per 3 settimane, procedere alla sostituzione del ltro anche se la macchina non lo richiede ancora.

19.3 Rimozione del ltro

Se si desidera continuare ad utilizzare l’apparecchio senza il ltro (C4), è necessario rimuoverlo e segnalare la rimozione. Procedere come segue:

1. Premere il menù impostazioni (B6);

2. Selezionare la voce “Rimuovere ltro” e premere “Avanti”;

3. Estrarre il serbatoio acqua (A20) ed il ltro esaurito. Quindi

reinserire il serbatoio nella macchina (g. 6);

4. Premere “Ok” per confermare la rimozione del ltro;

5. L’apparecchio ha salvato la modica. Premere “Ok” per tor-

nare all’homepage (B). Nota Bene ! Quando sono trascorsi i due mesi di durata (vedi datario), oppure se non viene utilizzato l’apparecchio per 3 settimane, procedere alla rimozione del ltro anche se la macchina non lo richiede ancora.

Tensione: 220-240 V~ 50-60 Hz max. 10 A Potenza: 1450 W Pressione: 1,9 MPa (19 bar) Capacità serbatoio acqua: 2,2 l Dimensioni LxPxH: 262x485x390 mm Lunghezza cavo: 1750 mm

Peso (diverso a seconda del modello): 13 / 12,2 kg Capacità max contenitore chicchi: 500g Banda di frequenza: 2400 - 2500 MHz Potenza massima di trasmissione 20 mW De’Longhi si riserva la facoltà di variare, in qualsiasi momento, le caratteristiche tecniche ed estetiche, mantenendo inalterata la funzionalità e la qualità dei prodotti.

20.1 Consigli per il Risparmio Energetico

• Per ridurre il consumo energetico dopo l’erogazione di una o più bevande, rimuovere il contenitore latte (D) o gli accessori.

• Impostare l’autospegnimento a 15 minuti (vedi paragrafo “6.8 Auto-spegnimento”);

• Attivare il Risparmio Energentico (vedi paragrafo “6.9 Generale”);

• Quando la macchina lo richiede, eettuare il ciclo di decalcicazione.

Riempire serbatoio con acqua fresca L’acqua nel serbatoio (A20) non è suciente. Estrarre il serbatoio e riempirlo con acqua fre- sca, reinserirlo in macchina. Inserire serbatoio acqua Il serbatoio (A20) non è inserito correttamente. Inserire correttamente il serbatoio premendo- lo a fondo. Riempire serbatoio acqua e svuotare contenitore fondi La quantità di acqua nel serbatoio non è suciente per la preparazione della be- vanda e a breve sarà richiesto di svuotare il contenitore fondi. La macchina chiede di eseguire entrambe le attività: in questo modo non saranno necessari successivi interventi e sarà possibile eseguire più bevande in successione senza interruzzioni. Inserire gruppo infusore Dopo la pulizia non è stato reinserito l’in- fusore (A11). Inserire l’infusore come descritto nel par. “16.9 Pulizia dell’infusore”

Svuotare contenitore fondi Il contenitore dei fondi (A25) di caè è pieno. Eseguire la pulizia come descritto al par. “16.3 Pulizia del contenitore dei fondi di caè” Inserire contenitore fondi e vaschetta raccogligocce Il contenitore dei fondi (A25) e/o la va- schetta raccogligocce (A24) non sono stati inseriti correttamente o non sono presenti. Inserire la vaschetta raccogligocce completa di contenitore dei fondi premendo a fondo. Introdurre caè pre-macinato, massimo un misurino È stata selezionata la preparazione con caè tipo premacinato. Assicurarsi che l’imbuto (A3) non sia otturato, quindi inserire un misurino raso (C2) di caè pre-macinato e premere “Avanti” sul display se- guendo le indicazioni del par. “7.4 Preparazione del caè utilizzando il caè pre-macinato”. Riempire contenitore chicchi caè I chicchi di caè sono niti. Riempire il contenitore chicchi (A6). Rimuovere cover erogatore centrale e l’ugello caè È necessario procedere alla pulizia degli ugelli (A16) e (A17) . Procedere come indicato al par. “16.7 Pulizia degli ugelli caè”.

Inserire erogatore decalcica L’erogatore per decalcicazione (C7) non è inserito correttamente o non è presente. Inserire l’erogatore spingendolo a fondo (g. 7): la macchina emette un segnale acustico (se la funzione avviso acustico è attiva). Inserire contenitore latte Il contenitore latte (D) non è inserito correttamente o non è presente. Inserire il contenitore latte spingendolo a fondo (g. 23): la macchina emette un se- gnale acustico (se la funzione avviso acustico è attiva). Se necessario, usa lo sportellino per aggiungere latte in caraa Durante la preparazione delle bevande a base di latte, l’apparecchio consiglia di rabboccare la caraa (D), senza doverla togliere, nel qualcaso il latte in caraa non è suciente per prepara re la bevanda selezionata. Aprire lo sportello (D2) sul coperchio (D1) e versa re il latte senza superare il livello MAX. Pulizia in corso L’apparecchio rileva delle impurità al suo interno. Attendere che l’apparecchio ritorni pronto all’u- so e selezionare di nuovo la bevanda desiderata. Se il problema persiste, rivolgersi al Centro Assi- stenza Autorizzato. Nuovi valori non salvati Durante la personalizzazione della bevanda (vedi cap. “14. Personalizzazione guidata della bevanda (My) u”), la preparazione è stata volutamente interrotta premendo “Cancella” o è intervenuto un allarme. Premere “Ok” per tornare alla homepage (B) per visualizzare l’allarme che ne ha causato l’interru- zione. Seguire le indicazioni relative all’allarme visualizzato (vedi cap. “21. Messaggi visualizzati sul display u”)

Macinato troppo ne. regola la macinatura dal menù impostazioni. La macinatura è troppo ne e quindi il caè fuoriesce troppo lentamente o non esce del tutto. Premere “Ok” e procedere alla regolazio- ne del macinacaè (vedi “6.4 Regolazione macinatura”). Se è presente il ltro addolcitore (C4) potrebbe esserci stato il rilascio di una bolla d’aria all’interno del circuito che ne ha bloc- cato l’erogazione. Premere “Ok” ed erogare un pò di acqua (vedi cap. “13. Erogazione acqua calda u” nché il usso è regolare. Se il problema persiste, ri- muovere il ltro (vedi par. “19.3 Rimozione del ltro”) Selezionare un gusto più leggero o ridurre quantità pre-macinato È stato utilizzato troppo caè. Selezionare un “Aroma” più leggero (vedi “7.3 Personalizzazione della bevanda”) oppure ri- durre la quantità di caè pre-macinato (mas- simo 1 misurino). Premere “Ok” per tornare in homepage o attendere che il messaggio svanisca. La modalità pre-macinato non può essere utilizzata per questa bevanda E’ stata selezionata la funzione pre-macina- to per una bevanda dove non è possibile\ previsto l’utilizzo del caè pre-macinato. Premere “Ok” per tornare alla schermata precedente. Mettere contenitore latte in frigo È stata fatta una preparazione latte ed il contenitore latte è ancora inserito in macchina Estrarre il contenitore latte e riporlo in frigorifero. Necessaria decalcicazione. Premere Ok per iniziare (˜50 min) Indica che è necessario decalcicare la macchina. Se si desidera procedere con la decalcicazione premere “Ok” e seguire la procedura guidata, altrimenti premere “Cancella”: in que sto caso, sull’homepage (B) appare il simbolo (B7) per ricordare che è necessario eseguire la de- calcicazione (vedi cap. “17. Decalcicazione u”). Sostituire ltro acqua. Premere Ok per iniziare Il ltro addolcitore (C4) è esaurito. Premere “Ok” per sostituire il ltro, oppure “Cancella” se si intende farlo in un altro mo- mento. Seguire le istruzioni del cap. “19. Filtro addolcitore u”.

Allarme generico: consultare libretto o App coee link L’interno della macchina è molto sporco. Pulire accuratamente la macchina come de- scritto nel cap. “16. Pulizia u”. Se dopo la pu- lizia, la macchina visualizza ancora il messag- gio, contattare il servizio clienti e\o un Centro Assistenza autorizzato Circuito vuoto. Premere Ok per iniziare riempimento Il circuito idraulico è vuoto Premere “Ok” per riempire il circuito: l’ero- gazione si interrompe automaticamente. È normale trovare dell’acqua nella vaschetta raccogligocce (A24) dopo il riempimento. Se il problema persiste vericare che il serba- toio acqua (A20) sia inserito a fondo. È stato inserito un nuovo ltro addolcitore (C4) Accertarsi di aver seguito correttamente le in- dicazioni per l’inserimento del nuovo ltro (par. “19.1 Installazione del ltro” e “19.2 Sostituzio- ne del ltro”). Se il problema persiste, rimuo- vere il ltro (par. “19.3 Rimozione del ltro”). Ricorda che è necessario decalcicare la macchina e/o sostituire il ltro (C4) È necessario eseguire al più presto il programma di decalcicazione descritto nel cap. “17. Decal- cicazione u” e/o sostituire il ltro o rimuo- verlo seguendo le istruzioni del cap. “19. Filtro addolcitore u”. Indica che il risparmio energetico è attivato. Per disattivare il risparmio energetico, proce- dere come descritto al par. “6.9 Generale”. Indica che l’apparecchio è connesso. Per disattivare la connessione, procedere come descritto al par. “6.3 Connettività”, La connettività è attiva, ma il cloud non è raggiungibile. Se accesa da poco, attendere che la macchina completi l’accensione. Se il problema persiste, disattivare e riattiva- re la connessione, come descritto al par. “6.3 Connettività”. Vericare che le spie del router segnalino che la rete è attiva. Se il problema persiste ancora, spegnere e ri- accendere la macchina ed il router di casa. Questo simbolo compare sulle bevande create dalla app. Ricorda che è necessario decalcicare la macchina. È necessario eseguire al più presto il programma di decalcicazione descritto nel cap. “17. Decal- cicazione u”. Ricorda che è necessario sostituire il ltro (C4) Sostituire il ltro o rimuoverlo seguendo le istruzioni al cap. “19. Filtro addolcitore u”.

Ricorda che è necessario procedere alla pulizia dei condotti interni del contenitore latte (D). Ruotare la manopola regolazione schiuma (D3) in posizione CLEAN (g. 28)

In basso sono elencati alcuni possibili malfunzionamenti. Se il problema non può essere risolto nel modo descritto, si deve contattare l’Assistenza Tecnica.

PROBLEMA POSSIBILE CAUSA RIMEDIO

L’apparecchio non si accende Il connettore del cavo alimentazione (C6) non è ben inserito. Inserire a fondo il connettore nella appo- sita sede sul retro dell’apparecchio (g. 1). La spina non è collegata alla presa. Collegare la spina alla presa (g. 1). L’interruttore generale (A7) non è acceso. Premere l’interruttore generale (g. 2). Il caè non è caldo. Le tazze non sono state pre-riscaldate. Riscaldare le tazze risciacquandole con dell’acqua calda (N.B: si può utilizzare la funzione acqua calda). I circuiti interni dell’apparecchio si sono ra reddati perché sono trascorsi 2-3 mi- nuti dall’ultimo caè. Prima di fare il caè riscaldare i circuiti in- terni con un risciacquo, usando l’apposita funzione (vedi par. “6.1 Risciacquo”). La temperatura caè impostata è bassa. Impostare una temperatura caè più alta nel menù impostazioni (B6) (vedi par. “6.5 Temperatura caè”). È necessario decalcicare la macchina Procedere come descritto nel cap. “17. De- calcicazione u”. Successivamente veri- care il grado di durezza dell’acqua (“18.1 Misurazione della durezza dell’acqua”) e vericare che l’apparecchio sia impostato secondo la durezza reale (“18.2 Imposta- zione durezza acqua”). Il caè è poco corposo o ha poca crema. È consigliato accedere al Bean Adapt Technology nella Coee Link App per regolare i parametri ideali in base al chicco utilizzato. Inoltre, vericare quanto segue: Il caè è macinato troppo grosso. Entrare nel menù impostazioni (B6) e regolare il macinacaè. L’eetto è visibile solo dopo l’erogazione di 5 caè (vedi par. “6.4 Regolazione macinatura”). Il caè non è adatto. Utilizzare caè per macchine da caè espresso. Il caè non è fresco. La confezione del caè è aperta da troppo tempo e ha perso il gusto.

Il caè fuoriesce troppo lentamente op- pure a gocce. Il caè è macinato troppo ne. Entrare nel menù impostazioni (B6) e regolare il macinacaè. L’eetto è visibile solo dopo l’erogazione di 5 caè (vedi par. “6.4 Regolazione macinatura”). Il caè non esce da uno oppure entrambi i beccucci dell’erogatore. Gli ugelli dell’erogatore caè (A16) e (A17) sono otturati. Pulire gli ugelli come indicato al par. “16.7 Pulizia degli ugelli caè”. Il caè erogato è annacquato È consigliato accedere al Bean Adapt Technology nella Coee Link App per regolare i parametri ideali in base al chicco utilizzato. Inoltre, vericare quanto segue: L’imbuto (A3) per il caè pre-macinato si è intasato. Aprire lo sportello (A2), estrarre l’im- buto e pulirlo con l’aiuto del pennello (C5) come descritto al par. “16.8 Pulizia dell’imbuto per l’introduzione del caè pre-macinato”. L’apparecchio non eroga il caè L’apparecchio rileva delle impurità al suo interno: il display visualizza “Pulizia in corso”. Attendere che l’apparecchio ritorni pronto all’uso e selezionare di nuovo la bevanda desiderata. Se il problema persiste, rivol- gersi al Centro Assistenza Autorizzato. L’infusore non si può estrarre Non è stato eseguito correttamente lo spegnimento Eseguire lo spegnimento premendo il tasto (A9) (vedi cap. “5. Spegnimento dell’apparecchio”). Al termine della decalcicazione, l’appa- recchio richiede un terzo risciacquo Durante i due cicli di risciacquo, il serba- toio (A20) non è stato riempito no al livello MAX Procedere come richiesto dall’apparecchio, svuotando però prima la vaschetta raccogli- gocce (A24), per evitare che l’acqua trabocchi. Il latte non esce dall’ erogatore latte (D7) Il coperchio (D1) del contenitore latte (D) è sporco Pulire il coperchio del latte come descrit- to nel par. “16.10 Pulizia del contenitore latte (D)”. Il latte ha bolle grandi oppure esce a spruzzi dall’ erogatore latte (D7) oppure è poco schiumato Il latte non è sucientemente freddo o non è parzialmente scremato o scremato. Utilizzare latte o totalmente scremato, oppure parzialmente scremato, a tem- peratura di frigorifero (circa 5°C). Se il risultato non è ancora quello desiderato, provare a cambiare marca di latte. Il coperchio (D1) del contenitore latte è sporco Pulire il contenitore latte come indicato al par. “10.5 Pulizia del contenitore latte dopo ogni uso” Si utilizzano bevande vegetali. Per migliorare il risultato, utilizzare be- vande a temperatura di frigorifero (Circa 5°C). Regolare la quantità di schiuma come indicata al par. “10.4 Personalizza- zione della bevanda” Il ripiano poggiatazze (A1) è caldo. Sono state preparate diverse bevande in rapida successione

La macchina non è in uso ed emette dei rumori o dei piccoli sbu di vapore La macchina è pronta all’uso o è stata spenta da poco e alcune gocce di conden- sa cadono all’interno del vaporizzatore ancora caldo Questo fenomeno fa parte del normale funzionamento dell’apparecchio; per li- mitare il fenomeno, svuotare la vaschetta raccogligocce. L’apparecchio emette degli sbu di va- pore dalla vaschetta raccogligocce (A24) e/o c’è acqua sul piano sul quale l’appa- recchio è posto . Dopo la pulizia, non è stata reinserita la griglia vaschetta (A22). Reinserire nella vaschetta raccogligocce la griglia vaschetta. L’interno della macchina è bagnato e pre- senta condensa Il circuito di rareddamento della mac- china non sta funzionando correttamen- te. Si sta continuando ad utilizzare la macchina nonostante sia stato visualiz- zato l’allarme “RAFFREDDAMENTO MAC-

Spegnere la macchina e farla rareddare. Contattare il servizio clienti e\o un Centro Assistenza autorizzato La app non funziona Malfunzionamento della app Chiudere e riavviare la app La app segnala un problema nella mac- china che non c’è I dati tra macchina e app non sono sincronizzati Disattivare e riattivare la connettività (par. “6.3 Connettività”).32 SOMMAIRE
