MANUALE UTENTE ERDGP84 PANASONIC

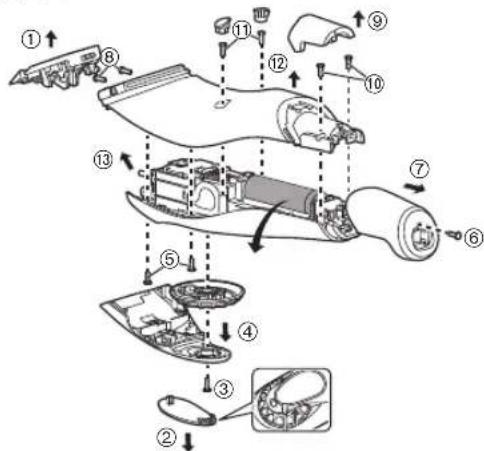

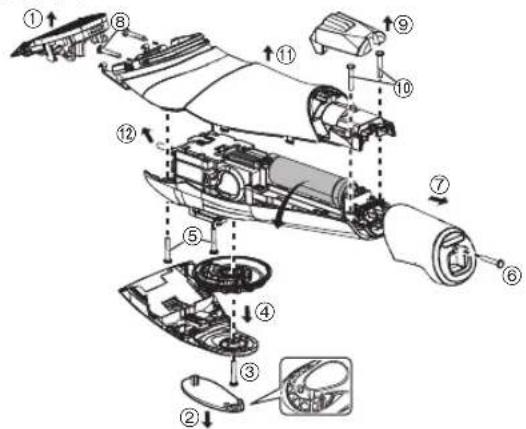

Rimuovere le batterie come illustrato

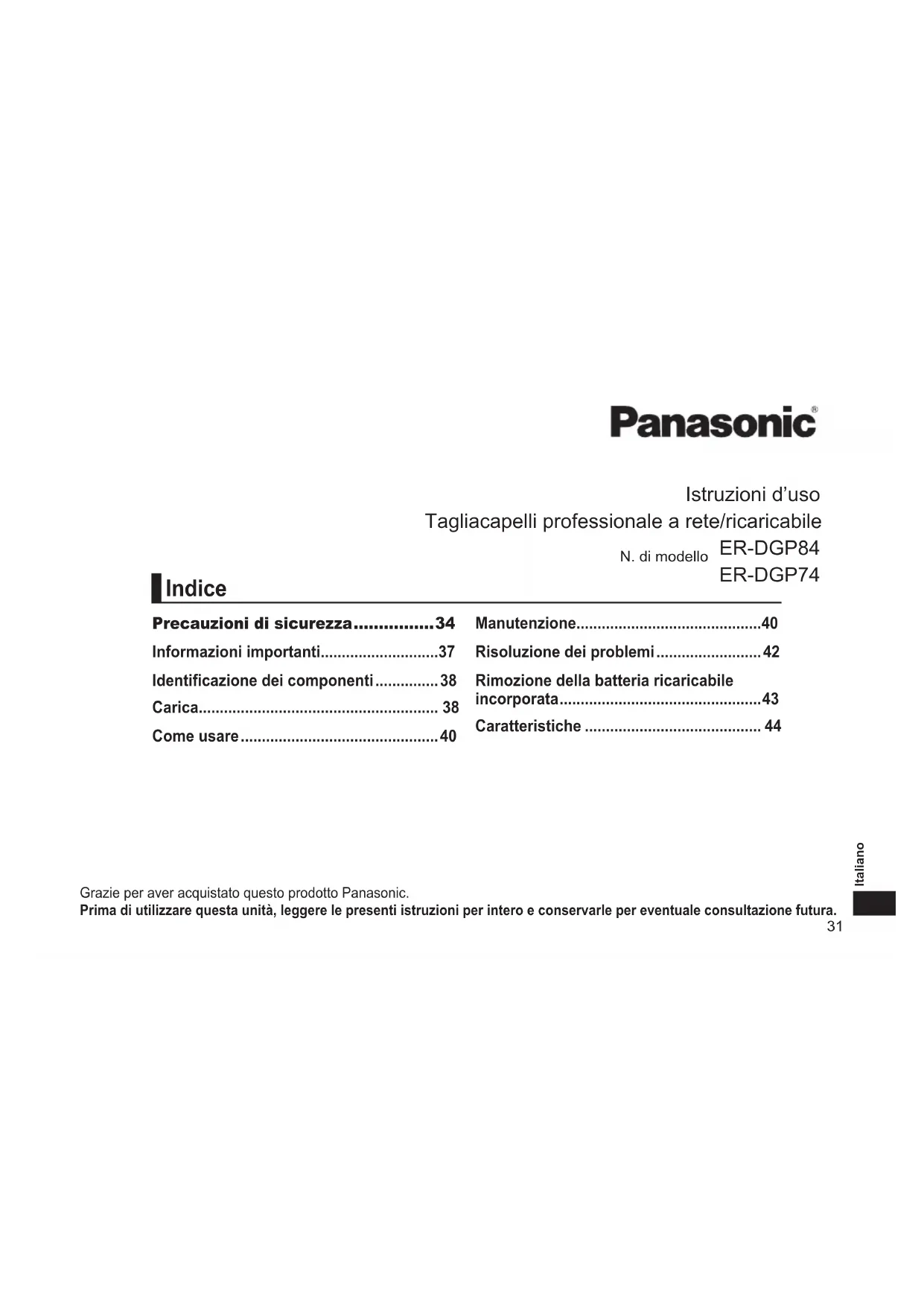

Tagliacapelli professionale a rete/ricaricabile

N. di modello

ER-DGP84

ER-DGP74

#

Precauzioni di sicurezza 34

Informazioni importanti. 37

Identificazione dei componenti 38

Carica 38

Come usare 40

Manutenzione. 40

Risoluzione dei problemi 42

Rimozione della batteria ricaricabile

incorporata. 43

Caratteristica 44

Grazie per aver acquistato quello prodotto Panasonic.

Prima diutilizzarequestaunita,leggerelepresentiistruzioniiperintero econservarilepereventualeconsultazione futura.

AVVERTENZA

• Questo disposativo può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con disponţă fisiche, sensoriali o mentali ridotte, o prive di esperienza e delle necessarie conoscenze, soltanto sotto supervisione o dietro istruzioni relative all'uso sicuro del disposativo e a condizione che ne comprehendano i relativi rischi. Tenere fuori alla portata dei bambini. Senza supervisione, i bambini non devono effettuare operazioni di pulizia e manutenzione del disposativo.
• Non è possibile sostituire il cavo di alimentazione. Se il cavo è danneggiato,gettare l'adattatore CA.
• Non utilizzato oggetti diversi dall'adattatore CA e nella base di carica forniti in dotazione per qualsiasi scopo. Inoltre, non utilizzato l'adattatore CA e il supporto di ricarica forniti per altri prodotti. (far riferimento alla pagina 38.)

• Mantenere l'apparecchio asciutto.

• Il seguente symbolo indica la necessità di disporre di una specifica unità di alimentazione staccabile per collegare l'apparecchio elettrico alla presa di corrente. Il tipo di unità di alimentazione di riferimento èindicato'accanto al symbolo.

Precauzioni di sicurezza

Assicurarsi di seguire queste istruzioni.

Per prevenir incidenti, lesioni o danni alle cose, si prega di seguire le istruzioni sottostanti.

segunte schema indica il grado dei danni causati da un utilizzo improprio.

PERICOLO

Indica un rischio potenziale che può provocare gravi lesions odecesso.

AVVERTENZA

Indica un rischio potenziale che potrebbe provocare gravi lesions odecesso.

ATTENZIONE

Indica un rischio potenziale che potrebbe provocare lesioni di minore entità o danni alle cose.

AVVERTENZA

Alimentazione

Non collegare né scollegare l'adattatore a una presa a muro con le mani bagnate.
- Si potrebbero causare scosse elettriche o lesioni.

Non immergere l'apparecchio, I'adattatore CA o il supporto di ricarica in acqua o lavarli con acqua.
Non posizionare I'apparecchio, I'adattatore CA o il supporto di ricarica sopra o in prossimità del lavandino o vasca da bagno pieni d'acqua.
- Non utilizzato mai l'apparecchio se l'adattatore CA è danneggiato o se l'adattatore si muove liberamente all'interno della presa elettrica domestica.

• Non danneggiare, modificare, piegare con forza o tirare il cavo o la spina di alimentazione. Inoltre, non collocare oggetti pesanti sul cavo, non attorcigliarlo né schiacciarlo.

-Si potrebbero causare scosse elettriche o incendi a causa di un corto circuito.

Non utilizzato in modo tale da superare la corrente nominale della presa a muro o del cablaggio.

• Il superamento della corrente nominale mediante l'uso di un numero excessivo di spine su una presa a muro potrebbe causare incendi dovuti al surriscaldamento.

• Verificare sempre che l'apparecchio sia alimentato da una fonte elettrica il cui voltaggio corrisponda a quello indicate sull'adattatore CA.

• Inserire completeness I'adattatore.
• Altrimenti si potrebbero causare incendi o scosse elettriche.
• Scollegare sempre l'adattatore alla presa a muro durante la pulizia.
  -Altrimenti, si potrebbero causare scosse elettriche o lesions.

AVVERTENZA

• Pulire regolarmente la spina di alimentazione, la spina dell'apparecchio e la spina di ricarica per evitare l'accumulo di polvere.
• Altrimenti si possono causare incendi a causa di un mancato isolamento dovuto all'umidità.
  Scollegare l'adattatore e strofinarlo con un panno asciutto.
  In caso di anomalie o malfunzionamento
• In caso di anomalie o malfunzionamento, interrompere immediatamente l'uso e rimuovere l'adattatore.
• Altrimenti, si potrebbero causare incendi, scosse elettriche o lesioni.

  L'unità principale, il supporto di ricarica o l'adattatore CA sono deformati o surriscaldati in modo anomalo.
  L'unità principale, il supporto di ricarica o l'adattatore CA emanano odore di bruciato.
• Durante l'uso o la ricarica dell'unità principale, del supporto di ricarica o dell'adattatore CA, si avverte un rumore anomalo.
• Rivolgersi immediatamente a un centro di assistenza autorizzato per un controllo o una riparazione.
  Questo prodotto
• Questo prodotto è dotato di una batteria ricaricabile integrata.

Non gettare nel fuoco, non posizionare oggetti caldi o pesanti sull'apparecchio, non utilizzare né lasciare in ambienti con temperature elevate.

• Cosi facendo si potrebbero causare fuoriuscite di fluido, surriscaldamento o esplosioni.

• Non modificarlo né ripararlo.
  -Si potrebbero causare incendi, scosse elettriche o lesions. Per la riparazione (sostituzione della batteria ecc.), contattare un centro di assistenza autorizzato.

• Non smontare mai il prodotto fatta eccezione per il caso in cui si procede al suo smaltimento.
  -Si potrebbero causare incendi, scosse elettriche o lesioni.
  Prevenzione di incidenti
  Non conservare alla portata di bambini e neonati. Non lasciare che ci giochino.
  -L'introduzione in bocca di parti o accessori più causare incidenti o lesioni.
  Se I'olio viene ingerito accidentalmente, non provocare il vomito, bere molta acqua e contattare un medico.
• In caso di contatto dell'olio con gli occhi, lavare immediatamente con acqua corrente e contattare un medico.
• Altrimenti si possono provocare lesioni fisiche.

ATTENZIONE

Protezione della pelle
Non premere con forza la lama contro la pelle.
- Non utilizzato quello prodotto per un utilizzo diverso dal taglio dei capelli.
Non applicare direttamente le lame sulle orecchie o sulla pelle con imperfezioni (come gonfiori, lesioni o foruncoli). -Cio potrebbe causare lesioni alle orecchie o alla pelle.
- Prima dell'uso, verificare che le lame non siano danneggiate o deformate.
- Altrimenti si potrebbero causare lesioni alla pelle.

ATTENZIONE

Adottare le seguenti precauzioni

Non fare in modo che oggetti metallici o sporco si attacchino alla spina di alimentazione, alla spina o alla spina di carica.
- Si potrebbero causare scosse elettriche o incendi a causa di un corto circuito.
- Non farlo cadere ed evitare che urti contro altri oggetti.
- Cosi facendo si possono provocare lezioni.
Non avvolgere il cavo intorno all'adattatore o al supporto di ricarica per riporlo.

• Cosi facendo si potrebbe rompere il filo all'interno del cavo e si potrebbero causare incendi dovuti a cortocircuito.

• Non scollegare l'adattatore o la spina dell'apparecchio afferrando il cavo.

• Altrimenti, si potrebbero causare scosse elettriche o lesioni.
• Scollegare l'adattatore alla presa a muro quando non lo si utilizza.
• Altrimenti si possono causare scosse elettriche o incendi a causa di dispersioni elettriche dovute al deterioramento dell'isolamento.

Gestione della batteria rimossa durante lo smaltimento

PERICOLO

-La batteria ricaricabile va usata esclusivamente con quello apparecchio. Nonutilizzare la batteria con altri prodotti.
- Non caricare la batteria après che è stata rimossa dal prodotto.
- Non gettarla nel fuoco né scaldarla.
Non colpire, smontare, modificare né perforare con un chiodo.
Non lasciare che i poli positivo e negativo della batteria entrino a contatto l'uno con l'altro mediatinge oggetti metallici.
Non trasportare né conservare la batteria insieme a bigiotteria in metallo come collane e spille per capelli.
Non usare e non lasciare la batteria in luoghi in cui è esposta a temperature elevate come ad esempio in punti sotto la luce diretta del sole o vicino ad altre fonti di calore.
- Non rimuovere la pellicola esterna.

-Cosi facendo potrebbe surriscaldarsi, incendiarsi o esplodere.

AVVERTENZA

• Una volta rimossa la batteria ricaricabile, non tenerla a portata di mano di bambini e neonati.

• Se ingerita accidentallymente, la batteria può arrecare danni alla persona.

Se ciò avviene, consultare immediatamente un medico.

AVVERTENZA

• Se alla batteria fuoriesce fluido e quello entra in contatto con gli occhi, non strofinarli e sciacquare bene con acqua fresca come acqua corrente.

• Altrimenti si potrebbero causare lesionsagli occhi. Consultare immediatamente un medico.

ATTENZIONE

• Se alla batteria fuoriesce fluido e quello entra in contatto con la pelle o i vestiti, sciacquare con acqua fresca come acqua corrente.

• Altrimenti si potrebbero causare inflammazioni.

Informazioni importanti

• Questo appearecchio è stato progettato per l'utilizzo professionale. Può essere utilizzato via con un adattatore CA che a batteria ricaricabile.
• Applicare l'olio lubrificante alla lama prima e dopo agli utilizzato. (far riferimento alla pagina 42.)

La mancata applicazione dell'olio lubricificante potrebbe causare i problemi seguenti.

-L'apparecchio non taglia piu.
-Riduzione del tempo di funzionamento.
-Rumorosità più elevata.

• L'apparecchio potrebbe surriscaldarsi durante il funzionamento e/o la carica. Non si tratta di un malfunzionamento.
  Nonutilizzare alcuna lama diversa da quella in dotazione, poicheciocotrebbecausareariduzione delles prestazioni.
• Fare in modo che lozioni per permanente, tintura o spray per capelli non entrino in contatto con il corpo principale o le lame.

Cio potrebbe provocare incrinature o corrosione.

• Prima di utilizzato un accessorio, controllare che sia stato installato correttamente. Non facendolo si rischia che i capelli siano tagliati troppo corti.
• Caricare l'apparecchio correttamente in base a queste Istruzioni d'uso. (Vedi pagina 38 "Carica".)
• Questo appearecchio contiene una batteria sostituabile solo da una persona qualificata. Si prega di contattare un centro assistenza autorizzato per i dettagli sulla riparazione.

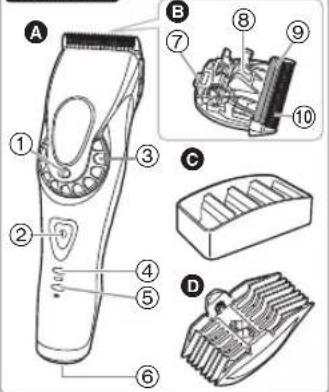

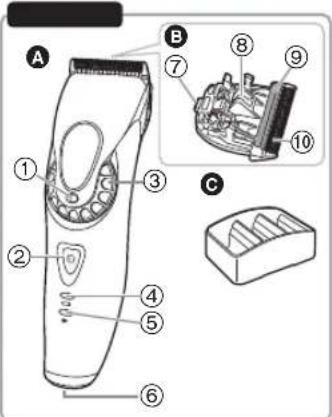

Identificazione del componenti

ER-DGP84F

H

ACorpo principale

① Indicatore lunghezza di taglio
② Interruttore di accensione

③ Quadrante
(Controllo di regolazione della lunghezza del taglio)
④ Spia di ricarica (Bianca)

⑤ Spia stato di carica (Rosso)
(6) Ingresso della spina

Lama

⑦ Gancio di montaggio
⑧ Leva di pulizia
⑨ Lama mobile
⑩ Lama fissa

Supporto accessori pettine
D Accessorio pettine 19 mm/25 mm ER-DGP84

Accessorio pettine 12 mm/15 mm
F Accessorio pettine 6 mm/9 mm

6Accessorio pettine 3 mm/4 mm

Supporto di ricarica (RC9-92)

① Spina di ricarica
⑫ Presa supporto

Adattatore CA (RE9-82)

⑬ Adattatore
14 Spina di alimentazione
15 Cavo
16 Spina dell'apparecchio

Accessor

Spazzola per la pulizia
Olio lubricante
Custodia

Carica

(Illustrazione: ER-DGP84)

• Spagnere l'apparecchio.

1 Connette la spina dell'apparecchio alla presa del supporto.
2 Porre l'apparecchio sul supporto di ricarica.
3 Inserire l'adattatore in una presa a muro.

• La ricarica termina dopo circa 1 ora.
  Controllare che la spia stato di carica (一) sua accesa.

4 Scollegare la spina di alimentazione una volta completata la ricarica.

(per sicurezza e per ridurre l'utilizzo di energia)

• La ricarica è necessaria quando la spia di ricarica lampeggia.
  L'apparecchio più essere utilizzato per circa 5 minuti après che la spia di ricarica ha iniziato a lampeggiare.

Durante la carica Al termine della carica

La spia stato di carica si illumina.

La spia stato di carica si spegne.

Se si rimuove e si riattacca il corpo principale dopo la carica, la spia stato di carica si illuminerà e poi si spegnerà dopo 5 secondi.

Nota

• Se l'utilizzo o la ricarica dell'apparecchio provoca disturbi all'audio di radio o di altri dispositivi, spostarsi in un'alto ambiente per usare l'apparecchio.
• La batteria si deteriorara se noniene utilizzata per altre 6 mesi. Accertarsi pertanto di eseguire una carica completa almeno una volta agli 6 mesi.

• Il tempo di carica potrebbe differire se si utilizza l'apparecchio per la prima volta o se non lo si è usato per più di 6 mesi. La spia sull'apparecchio potrebbe non accendersi per diversi minuti après l'inizio della carica, ma si accenderà se si continua a caricare.

• La temperatura ambiente consigliata per la ricarica è 10^ - 35^ . A temperature excessively parte o elevate potrebbero essere necessari tempi di carica maggiori oppure la spia stato di carica potrebbe lampeggiare a brevi intervalli e la batteria potrebbe non ricaricarsi correttamente.

• 1 ora di carica piena fornisce circa 50 minuti di utilizzo continuo. (Con utilizzato a secco tra 20^ e 30^ ). Il tempo di funzionamento può differire a seconda della frequenza d'uso e della modalità operativa.
• Quella utilizzata in quello appearecchio è una batteriaagli ioni di litio, pertanto la carica dopo agli utilizzo non influirà sulla sua durata.
• Continuare a caricare la batteria non ne compromette le prestazioni.

Caricamento sulla supporto di ricarica

1. Connettere la spina dell'apparecchio all'ingresso della spina.
2. Collegare l'adattatore in una presa di corrente domestica.

Funzionamento CA

É possibile'utilizzare l'apparecchio con l'adattatore CA collegato all'apparecchio, dello stesso modo che per la ricarica, dopo aver premuto l'interruttore di accensione.

• Se la batteria residua è troppo Bassa, le lame potrebbero muoversi lentamente o fermarsi,anche con il cavo di alimentazione CA collegato. In quello caso, ricaricare la batteria per 1 altri minuto o più.

• La batteria si scarichera,anche con la fonte di alimentazione CA collegata.

Come usare

(Illustrazione: ER-DGP84)

• Prima dell'uso, verificare che le lame non siano danneggiato o deformate.
• Spagnere l'apparecchio.
• Applicare l'olio lubrificante alla lama prima e loro degli utilizzo. (far riferimento alla pagina 42.)
  L'apparecchio potrebbe non funzionare se la temperatura ambiente è inferiore a circa 5^

1 Impostare la lunghezza di taglio.
2 Premere l'interruttore di accensione per accendere l'apparecchio.

Impostazione della lunghezza di taglio

Per una lunghezza di taglio da 0,8mm a 2,0mm , ruotare il quadrante sulla lunghezza desiderata.

Utilizzare un accessorio per una lunghezza di taglio maggiore di 3 mm.

Indicatore lunghezza di taglio

0.8
1.1
14
1.7
2.0

Smontaggio e montaggio degli accessori pettine

Montaggio degli accessori

1. Selezionare la lunghezza di taglio indicate all'interno e ai lati degli accessori.
2. Impostare il quadrante su "0.8" e montare l'accessorio sul corpo principale come illustrato.

Rimozione dell'accessorio

Fare scorrere un lato dell'accessorio lontano dal fissaggio nella direzione indicata con la freccia.

Manutenzione

(Illustrazione: ER-DGP84)

Rimozione e montaggio della lama

• Spagnere l'apparecchio.

Rimozione della lama

Tenere il corpo principale con l'interruttore rivolto verso l'alto e spingere la lama con il pollice. Afferrate la lama con l'altra mano.

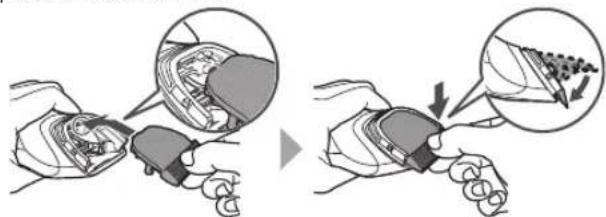

Montaggio della lama

1. Impostare il quadrante su "2.0".

1. Sistemare il gancio di montaggio nel fissaggio della lama sul corpo principale e spinnerlo finché non si fissa in posizione con un cig.

Pulizia

• Pulire il corpo principale, la lama e l'accessorio dopo agli uso.
  (Se l'accessorio non è pulito, il movimento risulterà ridotto e la capacité di taglio sare inferiore).
• Specnere l'apparecchio.
• Non usare diluenti, benzina, alcohol或者其他 sostanze chimiche. Cio potrebbe causare guasti, rotture o scolorimento del corpo principale. Pulire il corpo principale solo con un panno morbido leggermente inumidito con acqua del rubinetto o acqua del rubinetto e sapone.

Il simbolo a sinistra significa "Non lavare il prodotto con acqua".

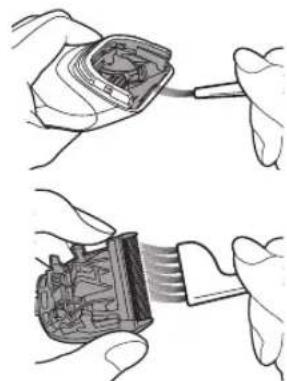

Lama

1. Togliere i capelli dal corpo principale e alla lama.
2. Spazzolare via i capelli dal filo della lama.
3. Spazzolare eventuali residui di peli tra la lama fissa e la lama mobile, premendo allo stesso tempo la leva di pulizia (a) verso il basso in modo da sollevare la lama mobile.

Supporto di ricarica

Utilizzare la spazzola per la pulizia per ripulire i capelli e la polvere nella spina di ricarica o nel foro sulla superficie inferiore.

Lubrificazione

• Applicare l'olio lubrificante alla lama prima e loro utilizzo.

1 Rimozione della lama. (far riferimento alla ).
2 Applicare una goccia di olio lubricidente su agli punto indicato.
3 Fissare la lama al corpo principale, accendere l'apparecchio e lasciarlo in funzione per circa 5 secondi.

Part di ricambio

Le parti di ricambio sono disponibili presso il vostro rivenditore o Centro di Manutenzione.

Parti di ricambio per ER-DGP84/ER-DGP74	Lama WER9920
	Olio lubrificante	WES003P

L'utilizzo di lame diverse da quella originale consigliata renderà nulle eventuali richieste in garanzia.
- Si consiglia di utilizzato olio lubricificante Panasonic WES003P.

Risoluzione dei problemi

Problema Azione

L'apparecchio non taglia piu.

Il tempo di funzionamento è breve.

L'apparecchio hasmesso di funzionare.

Non é possible
caricare l'apparecchio.

Emette un rumore elevato.

Se non è possibile risolvere i problemi precedenti tramite le azioni indicate, contattare il negazio in cui si è acquistata l'unità o un centro di servizi autorizzato da Panasonic per la riparazione.

Finché i problemi non saranno stati risolti, seguire ciascuna procedura come indicato di seguito;

1. Caricare l'apparecchio. (far riferimento alla pagina 38.)
2. Pulire la lama e aplicare olio lubricificante. (Vedere pagine 41 e 42.)
3. Sostituire la lama. (Vedere pagine 40 e 42.)
4. Far sostuire la batteria da un centro di servizi autorizzato.
   Spingere fino in fondo il corpo principale nel supporto di ricarica o nella spina dell'apparecchio.
   Caricare entro la temperatura di carica consigliata di 10^ - 35^
   Applicare olio lubricante. (Vedere pagina.)
   Assicurarsi che la lama si a
   collegata correttamente.

Rimozione della batteria ricaricabile incorpORA

Rimuovere la batteria ricaricabile incorpORA prima di procedere allo smaltimento dell'apparecchio.

• La batteria deve essere smaltita in modo sicuro.
• Questa figura va utilizzata soltanto quando si smaltisce l'apparecchio e non va utilizzata per ripararlo. Smontando l'apparecchio da soli si rischia di provocare malfunzionamenti.

Rimuovere le batterie come illustrato

Rimuovere I'apparecchio dall'adattatore CA.
- Premere l'interruttore di alimentazione per accendere l'apparecchio e tenerlo acceso finché la batteria non è completenesscara.
- Seguire i seguenti passaggi e sollevare la batteria, quando rimuoverla.
- Prestare attenzione a non mandare in corto circuito i poli positivo e negativo della batteria rimossa e isolarli applicandovi del nastro adesivo.

Per la salvaguardia dell'ambiente e il riciclo dei materiali L'apparecchio contiene una batteriaagli ioni di litio. Assicurarsi che la batteria venga smaltita presso un centro autorizzato, se presente nel proprio Paese di residenza.

ER-DGP84

ER-DGP74

Caratteristiche

Sorgente di alimentazione	Fare riferimento all'etichetta sull'adattatore CA. (Conversione tensione automatica)
Tensione motore	3,6 V- - - -
Tempo di carica 1 ora circa

Potete trovare maggiori informazioni sull'efficienza energetica del prodotto sul nostro site web, www.panasonic.com, inserendo il numero di modello nella maschera di ricerca.

Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta esmaltimento

Questi symboli sui prodotti, sull'imballaggio e/o sulldocumentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterieusate non devono essere smaltiti come rifiuti urbiana deve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a consegnariagli apposti punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vosto comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Note per il symbolo batterie (simpilo除去)

Questo significato più essere usato in combinazione con un significato chimico. In questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

MEMO

MEMO

MEMO

Panasonic Corporation

http://www.panasonic.com
