MANUALE UTENTE TAA 5 1 INDESIT

Italiano Istruzioni per l’uso

FRIGORIFERO DOPPIA PORTA

Istruzioni per l’uso, 1 Assistenza, 5 Descrizione dell’apparecchio, 10 Porte reversibili, 13 Installazione, 30 Avvio e utilizzo, 30 Manutenzione e pulizia, 31 Precauzioni e consigli, 32 Anomalie e rimedi, 33 Sommario2

Descrizione dell’apparecchio Vista d’insieme Le presenti istruzioni d’uso valgono per diversi modelli di frigorifero, perciò è possibile che le figure non rappresentino esattamente l’apparecchio acquistato. Le funzioni più complesse sono descritte alle pagine seguenti. 1 PIEDINI di regolazione altezza 2 Cassetto FRUTTA e VERDURA 3 RIPIANI * 4 Manopola di REGOLAZIONE DELLA TEMPERATURA 5 Comparto di CONGELAMENTO e CONSERVAZIONE 6 RIPIANI universali amovibili 7 MENSOLE PORTALATTINE* 8 MENSOLE PORTALATTINE* amovibili 9 Balconcino BOTTIGLIE

• Variabili per numero e/o posizione, presenti solo in alcuni modelli.

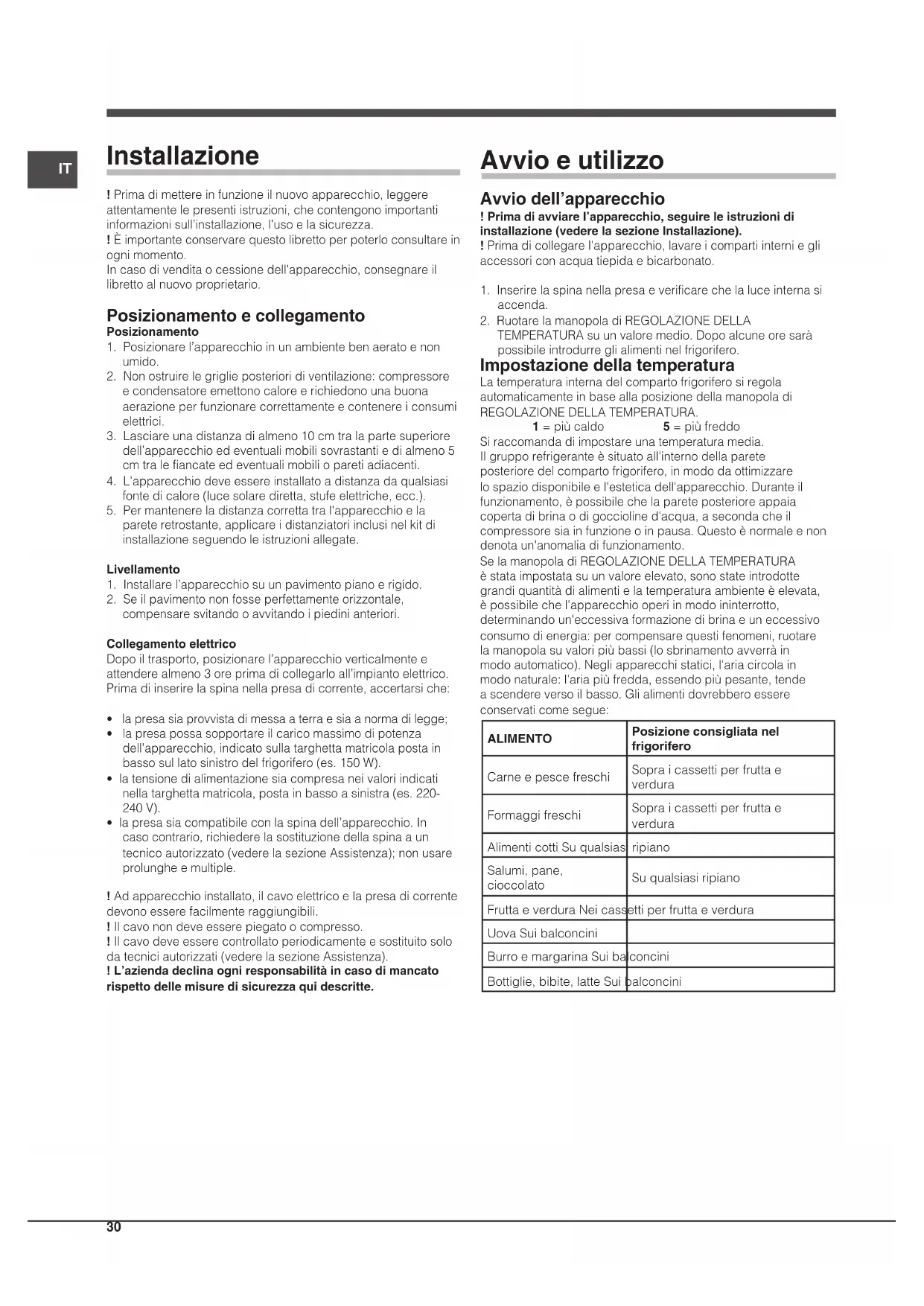

Installazione ! Prima di mettere in funzione il nuovo apparecchio, leggere attentamente le presenti istruzioni, che contengono importanti informazioni sull’installazione, l’uso e la sicurezza. ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita o cessione dell'apparecchio, consegnare il libretto al nuovo proprietario. Posizionamento e collegamento Posizionamento

1. Posizionare l’apparecchio in un ambiente ben aerato e non

2. Non ostruire le griglie posteriori di ventilazione: compressore

e condensatore emettono calore e richiedono una buona aerazione per funzionare correttamente e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore

dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate ed eventuali mobili o pareti adiacenti.

4. L'apparecchio deve essere installato a distanza da qualsiasi

fonte di calore (luce solare diretta, stufe elettriche, ecc.).

5. Per mantenere la distanza corretta tra l'apparecchio e la

parete retrostante, applicare i distanziatori inclusi nel kit di installazione seguendo le istruzioni allegate. Livellamento

1. Installare l’apparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori. Collegamento elettrico Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa di corrente, accertarsi che:

• la presa sia provvista di messa a terra e sia a norma di legge;

• la presa possa sopportare il carico massimo di potenza dell'apparecchio, indicato sulla targhetta matricola posta in basso sul lato sinistro del frigorifero (es. 150 W).

• la tensione di alimentazione sia compresa nei valori indicati nella targhetta matricola, posta in basso a sinistra (es. 220- 240 V).

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario, richiedere la sostituzione della spina a un tecnico autorizzato (vedere la sezione Assistenza); non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa di corrente devono essere facilmente raggiungibili. ! Il cavo non deve essere piegato o compresso. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedere la sezione Assistenza). ! L’azienda declina ogni responsabilità in caso di mancato rispetto delle misure di sicurezza qui descritte. Avvio e utilizzo Avvio dell’apparecchio ! Prima di avviare l’apparecchio, seguire le istruzioni di installazione (vedere la sezione Installazione). ! Prima di collegare l'apparecchio, lavare i comparti interni e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e verificare che la luce interna si

2. Ruotare la manopola di REGOLAZIONE DELLA

TEMPERATURA su un valore medio. Dopo alcune ore sarà possibile introdurre gli alimenti nel frigorifero. Impostazione della temperatura La temperatura interna del comparto frigorifero si regola automaticamente in base alla posizione della manopola di REGOLAZIONE DELLA TEMPERATURA. 1 = più caldo 5 = più freddo Si raccomanda di impostare una temperatura media. Il gruppo refrigerante è situato all'interno della parete posteriore del comparto frigorifero, in modo da ottimizzare lo spazio disponibile e l'estetica dell'apparecchio. Durante il funzionamento, è possibile che la parete posteriore appaia coperta di brina o di goccioline d'acqua, a seconda che il compressore sia in funzione o in pausa. Questo è normale e non denota un'anomalia di funzionamento. Se la manopola di REGOLAZIONE DELLA TEMPERATURA è stata impostata su un valore elevato, sono state introdotte grandi quantità di alimenti e la temperatura ambiente è elevata, è possibile che l'apparecchio operi in modo ininterrotto, determinando un'eccessiva formazione di brina e un eccessivo consumo di energia: per compensare questi fenomeni, ruotare la manopola su valori più bassi (lo sbrinamento avverrà in modo automatico). Negli apparecchi statici, l'aria circola in modo naturale: l'aria più fredda, essendo più pesante, tende a scendere verso il basso. Gli alimenti dovrebbero essere conservati come segue: ALIMENTO Posizione consigliata nel frigorifero Carne e pesce freschi Sopra i cassetti per frutta e verdura Formaggi freschi Sopra i cassetti per frutta e verdura Alimenti cotti Su qualsiasi ripiano Salumi, pane, cioccolato Su qualsiasi ripiano Frutta e verdura Nei cassetti per frutta e verdura Uova Sui balconcini Burro e margarina Sui balconcini Bottiglie, bibite, latte Sui balconciniIT

Per un uso ottimale del frigorifero

• Introdurre solo alimenti freddi o tiepidi, mai caldi (vedere Precauzioni e consigli).

• Ricordare che gli alimenti cotti non si conservano più a lungo di quelli crudi.

• Non conservare i liquidi in recipienti scoperti: provocherebbero un aumento dell'umidità con conseguente formazione di condensa. RIPIANI: con o senza griglia. Grazie alle guide appositamente progettate, i ripiani sono amovibili e regolabili in altezza (vedere la figura), per facilitare l'introduzione di contenitori e alimenti voluminosi. Per regolare l’altezza non è necessario estrarre completamente il ripiano. Mensole per BEVANDE. La mensola portalattine all'interno della porta può essere utilizzata non solo per le bevande, ma anche per riporre yogurt, burro e altri recipienti. TEMPERATURA*: l'indicatore luminoso identifica la zona più fredda del frigorifero.

1. Controllare che sull’indicatore appaia chiaramente la scritta

OK (vedere la figura).

2. Se la parola “OK” non compare, significa che il livello

della temperatura è eccessivamente elevato: regolare la manopola della FUNZIONE FRIGORIFERO su un valore più alto (più freddo) e attendere circa 10 ore per lasciare che la temperatura si stabilizzi.

3. Controllare nuovamente l’indicatore: se necessario,

procedere con una nuova regolazione. Se si sono introdotte grandi quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che sull’indicatore non compaia OK. Attendere almeno 10 ore prima di regolare la manopola della FUNZIONE FRIGORIFERO su una posizione più alta. Per un uso ottimale del congelatore

• Non ricongelare gli alimenti parzialmente o interamente scongelati; consumarli entro 24 ore o ricongelati previa cottura.

• Gli alimenti freschi da congelare non devono trovarsi a contatto con quelli già congelati; Gli alimenti freschi devono essere disposti sulla griglia nel comparto congelatore e, se possibile, a contatto diretto con le pareti (laterali e posteriore), dove la temperatura scende al di sotto di -18°C e garantisce un congelamento rapido.

• Non introdurre nel congelatore bottiglie di vetro contenenti liquidi che siano provviste di tappo o chiuse ermeticamente, perché potrebbero rompersi.

• La quantità massima di alimenti che è possibile congelare in un giorno è indicata sulla targhetta matricola, posta in basso a sinistra nel comparto frigorifero (esempio: Kg/24h: 4). ! Durante il congelamento, evitare di aprire la porta dell'apparecchio. ! In caso di guasto o di interruzione della corrente elettrica, non aprire la porta del congelatore: in questo modo gli alimenti congelati e surgelati si conserveranno per almeno 9 -14 ore. ! Se la temperatura ambiente scende al di sotto di 14°C per un periodo prolungato, il comparto congelatore non raggiungerà la temperatura ideale e la capacità di conservazione degli alimenti risulterà più ridotta. Manutenzione e pulizia Spegnimento dell'apparecchio Durante le operazioni di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione. Non è sufficiente portare le manopole di regolazione della temperatura su (apparecchio spento) per eliminare ogni contatto elettrico. Pulizia dell’apparecchio

• Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

• Gli accessori estraibili possono essere messi a bagno in acqua calda con sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

• Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata con un aspirapolvere a media potenza. Prima della pulizia, spegnere l’apparecchio e staccarlo dalla presa di corrente. Prevenzione di muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici e inodori. Per mantenere queste caratteristiche, ed evitare la formazione di macchie, è necessario che gli alimenti vengano sempre conservati in involucri o recipienti chiusi.

• Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte.

• Variabili per numero e/o posizione, presenti solo in alcuni modelli.32

Sbrinamento dell’apparecchio ! Seguire le istruzioni indicate di seguito.Non utilizzare oggetti taglienti o appuntiti per sbrinare l'apparecchio, perché questi materiali possono danneggiare in modo irreversibile il circuito refrigerante.Sbrinamento del comparto frigoriferoIl frigorifero dispone di una funzione di sbrinamento automatico: l'acqua viene convogliata sul retro dell'apparecchio attraverso una speciale uscita di scarico (vedere la figura), dove il calore prodotto dal compressore la fa evaporare. È necessario pulire regolarmente il foro di scarico, in modo che l'acqua possa defluire facilmente.Sbrinamento del comparto congelatoreSe lo strato di brina ha uno spessore maggiore di 5 mm, è necessario sbrinare l'apparecchio manualmente:1. Ruotare la manopola di REGOLAZIONE DELLA TEMPERATURA in posizione .2. Avvolgere i surgelati in fogli di giornale e disporli in un altro congelatore o in un luogo fresco.3. Lasciare la porta aperta fino al completo scioglimento della brina. Per facilitare questo processo è possibile introdurre dei recipienti d'acqua tiepida nel comparto congelatore.4. Pulire e asciugare accuratamente il comparto congelatore prima di riaccendere l'apparecchio.5. Prima di reintrodurre gli alimenti, attendere circa due ore perché vengano ripristinate le condizioni di conservazione ideali. Sostituzione della lampadina Per sostituire la lampadina del comparto frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.Accedere alla lampadina togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga attenendosi ai valori indicati sul coprilampada (15W o 25W).

Precauzioni e consigli ! L’apparecchio è stato progettato e fabbricato in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per scopi di sicurezza e devono essere lette attentamente.Questa apparecchiatura è conforme alle seguenti direttive europee:- 73/23/CEE del 19/02/73 (Direttiva Bassa Tensione) e successive modifiche;- 89/336/CEE del 03/05/89 (Direttiva Compatibilità Elettromagnetica) e successive modifiche;- 2002/96/CE. Precauzioni di sicurezza generali

• L’apparecchio è progettato per l'uso domestico e non è previsto per l'uso commerciale o industriale.• L’apparecchio deve essere usato per la conservazione e il congelamento degli alimenti, da persone adulte e secondo le istruzioni riportate in questo libretto.• L’apparecchio non deve essere installato all’aperto, nemmeno in luoghi riparati, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.• Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.• Non toccare gli elementi refrigeranti interni, in quanto possono causare ustioni o lesioni.• Non staccare la spina dalla presa di corrente tirando il cavo, bensì afferrando la spina.• Prima di qualsiasi operazione di pulizia e manutenzione è necessario spegnere l'apparecchio e staccare la spina dalla presa. Non è sufficiente portare le manopole di regolazione della temperatura su (apparecchio spento) per eliminare ogni contatto elettrico.• In caso di guasto, non provare in nessun caso a ripararlo da soli. Le riparazioni eseguite da persone non qualificate possono causare lesioni personali o malfunzionamenti dell'apparecchio.• Non utilizzare utensili taglienti o appuntiti né apparecchi elettrici - salvo i tipi raccomandati dal costruttore - nei comparti di conservazione dei surgelati.• Non mettere in bocca i cubetti di ghiaccio appena estratti dal congelatore.• Questo apparecchio non è adatto all’uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenze adeguate, a meno che non siano sorvegliate o siano state istruite riguardo all’uso dell’apparecchio da una persona responsabile della loro sicurezza. Sorvegliare i bambini per evitare che giochino con l’apparecchio.• Tenere gli imballaggi al di fuori della portata dei bambini. Questi materiali possono creare rischi di soffocamento. Smaltimento
• Attenersi alle norme vigenti per lo smaltimento del materiale di imballaggio riciclabile.• La direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) vieta lo smaltimento degli elettrodomestici insieme ai normali rifiuti indifferenziati. Gli apparecchi dismessi devono essere smaltiti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute umana e l’ambiente. Il simbolo del "bidone barrato" riportato sul prodotto ricorda l'obbligo di raccolta differenziata. Per ulteriori informazioni sul corretto smaltimento degli elettrodomestici, rivolgersi all'ufficio pubblico preposto o al rivenditore.IT

Conservazione e rispetto dell’ambiente

• Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari e non disporlo vicino a fonti di calore.

• Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

• Non riempire eccessivamente l’apparecchio: per una buona conservazione, l'aria fredda deve poter circolare liberamente. Una circolazione ostruita causerà un'attivazione continua del compressore.

• Non introdurre alimenti caldi: questi alzerebbero la temperatura interna costringendo il compressore a un intenso lavoro, con un forte dispendio di energia elettrica.

• Sbrinare l’apparecchio in presenza di ghiaccio (vedere la sezione Manutenzione); uno spesso strato di ghiaccio rende più difficile il trasferimento del freddo agli alimenti e fa aumentare il consumo di energia.

• Controllare e pulire regolarmente le guarnizioni per evitare che si sporchino e impedire che l'aria fredda fuoriesca dall'apparecchio (vedere Manutenzione). Anomalie e rimedi Se l’apparecchio non funziona correttamente, prima di telefonare al servizio assistenza (vedere la sezione Assistenza) provare a risolvere da soli il problema eseguendo i controlli sotto descritti. La luce interna non si accende.

• La spina non è stata inserita correttamente nella presa o si è verificata un'interruzione di corrente. Il frigorifero e il congelatore raffreddano poco.

• Le porte non si chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• La manopola di REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

• Il frigorifero o il congelatore sono stati riempiti eccessivamente.

• La temperatura ambiente del locale in cui è installato l'apparecchio è inferiore a 14°C. Gli alimenti nel frigorifero iniziano a congelarsi.

• La manopola di REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

• Gli alimenti si trovano a contatto con la parete posteriore del frigorifero. Il motore funziona di continuo.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

• Lo strato di brina ha uno spessore maggiore di 2-3 mm (vedere Manutenzione). L’apparecchio è molto rumoroso.

• L’apparecchio non è stato installato in piano (vedere la sezione Installazione).

• L’apparecchio è stato installato tra mobili che vibrano ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: questo è normale e non indica un difetto dell'apparecchio. Alcune parti esterne del frigorifero diventano molto calde.

• Queste temperature elevate sono necessarie per evitare la formazione di condensa su alcune parti del prodotto. La parete posteriore del frigorifero è coperta di brina o gocce d'acqua.

• Questo indica che l'apparecchio funziona normalmente. C'è acqua sul fondo del frigorifero.

• Il foro di scarico dell'acqua è ostruito (vedere Manutenzione).34
