MANUALE UTENTE TFG1542FS2 TELEFUNKEN

FREEZER Manuale utente

Installazione ed accensione dell’apparecchio ......................... 66 Prima di accendere

INFORMAZIONI SULL'UTILIZZO

Impostazioni della temperatura del freezer

Avvertenze sulle regolazioni di temperatura

TRASPORTO E NUOVA POSIZIONE DI INSTALLAZIONE

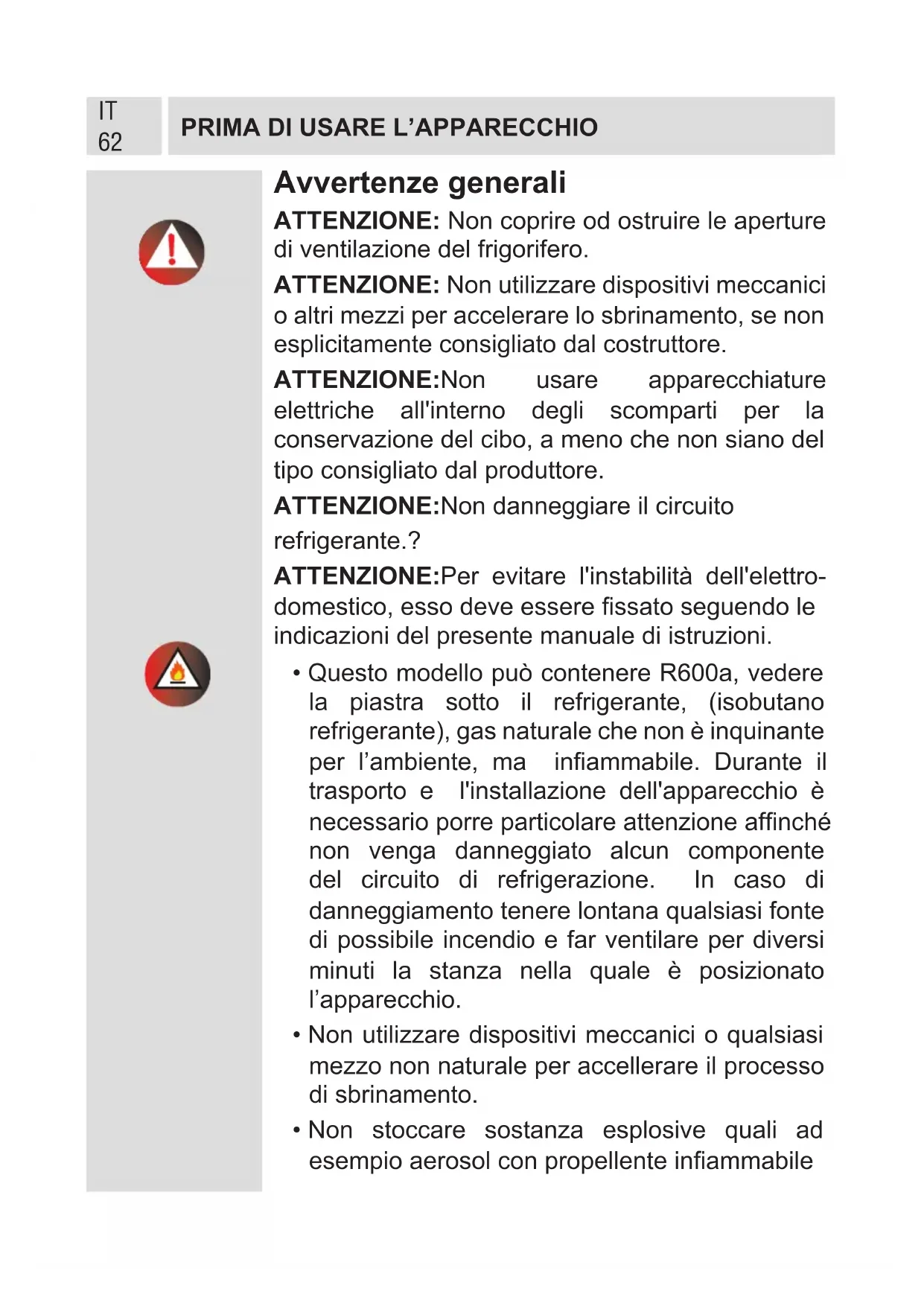

Avvertenze generali ATTENZIONE: Non coprire od ostruire le aperture di ventilazione del frigorifero. ATTENZIONE: Non utilizzare dispositivi meccanici o altri mezzi per accelerare lo sbrinamento, se non esplicitamente consigliato dal costruttore. ATTENZIONE:Non usare apparecchiature elettriche all'interno degli scomparti per la conservazione del cibo, a meno che non siano del tipo consigliato dal produttore. ATTENZIONE:Non danneggiare il circuito refrigerante.? ATTENZIONE:Per evitare l'instabilità dell'elettro- domestico, esso deve essere ssato seguendo le indicazioni del presente manuale di istruzioni.

• Questo modello può contenere R600a, vedere la piastra sotto il refrigerante, (isobutano refrigerante), gas naturale che non è inquinante per l’ambiente, ma inammabile. Durante il trasporto e l'installazione dell'apparecchio è necessario porre particolare attenzione afnché non venga danneggiato alcun componente del circuito di refrigerazione. In caso di danneggiamento tenere lontana qualsiasi fonte di possibile incendio e far ventilare per diversi minuti la stanza nella quale è posizionato l’apparecchio.

• Non utilizzare dispositivi meccanici o qualsiasi mezzo non naturale per accellerare il processo di sbrinamento.

• Non stoccare sostanza esplosive quali ad esempio aerosol con propellente inammabileIT

in questo dispositivo.

• L'apparecchiatura è stata pensata per essere usata in casa e in applicazioni simili, quali ad esempio - Cucine per il personale in negozi, ufci e altri ambienti di lavoro, - fattorie e dai clienti in hotel, motel e altri contesti residenziali, - bed and breakfast e simili, - strutture di catering e contesti non di vendita al dettaglio.

• Se il cavo di alimentazione non corrisponde alla presa del frigorifero, deve essere sostituito da un rivenditore autorizzato o altra persona qualicata per evitare rischi.

• L'elettrodomestico non può essere utilizzato da persone (bambini compresi) le cui capacità siche, sensoriali o mentali siano ridotte, o con mancanza di esperienza o conoscenza, eccetto in caso di supervisione o istruzioni concernenti l'uso dell'elettrodomestico fornite da una persona responsabile della sicurezza. I bambini dovrebbero essere sorvegliati per accertarsi del fatto che non giochino con il dispositivo.

• Una presa speciale a terra é in dotazione con il cavo di rete del frigorifero. Questa presa dovrebbe essere utilizzata con una presa speciale a terra di 16 ampere. Se in casa non c'é questa presa, farla installare da un elettricista autorizzato.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da persone con capacità siche, sensoriali o mentali ridotte o senza esperienza, unicamente se con la supervisione di una persona adulta o se in possesso di istruzioni relativamente all'uso sicuro del dispositivo senza provocare pericoli. I bambini non devono giocare con l'apparecchiatura. Pulizia e

manutenzione non vanno eseguite da bambini senza sorveglianza.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito da un rivenditore autorizzato o altra persona qualicata per evitare rischi. Istruzioni per la sicurezza

• Non utilizzare apparecchi elettrici all’interno del frigorifero.

• Se questo apparecchio sostituisce un vecchio frigorifero munito di chiusura, rompere o rimuovere questa chiusura come misura di sicurezza prima di immagazzinare il vecchio apparecchio, per proteggere i bambini che potrebbero rimanervi rinchiusi durante i loro giochi

• I vecchi frigoriferi ed i freezer contengono gas isolanti e refrigeranti che devono essere smaltiti adeguatamente. Afdare lo smaltimento dell’apparecchio vecchio solamente alla locale discarica e contattare l’autorità locale o il rivenditore in caso di dubbio. Assicurarsi che la serpentina del vostro frigorifero non venga danneggiata prima di essere afdata alla discarica locale di competenza. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva denisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea. IMPORTANTE:

• Vi preghiamo di leggere questo manuale prima di installare ed accendere l’apparecchio. Il produttore non si assume alcuna responsabilità se l’installazione e l’utilizzo dell’apparecchio non sono conformi a quanto descritto in questo manuale.

• Non usare adattatori o derivazioni che potrebbero causare surriscaldamento o combustione.

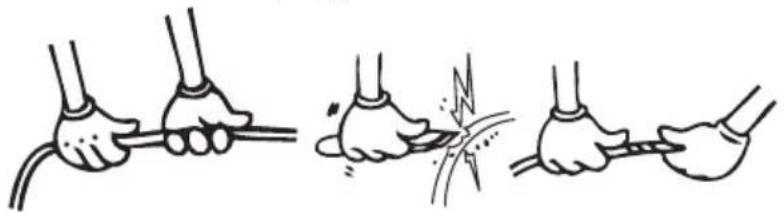

• Non collegare cavi di alimentazione torti o vecchi.

• Non torcere né piegare i cavi.

• Non permettere che i bambini giochino con l’apparecchio. I bambini non devono MAI sedere sui cassetti/ripiani o appendersi allo sportello.

• Non usare oggetti di metallo appuntiti per rimuovere il ghiaccio dallo scomparto congelatore: essi potrebbero forare il circuito refrigerante e causare danni irreparabili all’apparecchio. Usare il raschietto in plastica fornito in dotazione.

• Non collegare la spina all’alimentazione elettrica con le mani umide.

• Non collocare contenitori (bottiglie di vetro o contenitori stagni) di liquidi nel congelatore, in particolare di liquidi contenenti gas, poiché essi potrebbero far scoppiare il contenitore durante il congelamento.

• Le bottiglie che contengono un’alta percentuale di alcool devono essere ben sigillate e collocate erticalmente nel congelatore.

• Non toccare le superci refrigeranti soprattutto se si hanno le mani umide perché ciò può causare bruciature o ferimenti.

• Non mangiare il ghiaccio che è appena stato rimosso dal congelatore.

Installazione ed accensione dell’apparecchio

• Questo apparecchio funziona a 220-240V oppure a 200- 230V 50 Hz. Vi preghiamo di controllare la targhetta dell’apparecchio e di accertarvi che lo stesso sia compatibile con la vostra tensione elettrica

• Prima di effettuare il collegamento all’alimentazione, assicurarsi che la tensione indicata sulla targhetta corrisponda a quella della vostra abitazione

• Inserire la spina in una presa dotata di adeguata messa a terra. Se la presa non dispone di messa a terra o la spina non si inserisce correttamente, consigliamo di rivolgersi ad un elettricista esperto per ottenere assistenza.

• La spina deve essere accessibile anche dopo il posizionamento dell’apparecchio.

• Il produttore non è responsabile del mancato collegamento a terra, come descritto in questo manuale.

• Non posizionare l’apparecchio con esposizione alla luce del sole.

• Non usare all’aperto il prodotto, l’apparecchio non deve essere esposto alla pioggia.

• Posizionare il frigorifero lontano da fonti di calore e in una sede ben ventilata. Il frigorifero deve distare almeno 50 cm da radiatori, stufe a gas o a carbone e 5 cm da stufe elettriche.

• La sommità del frigorifero deve disporre di uno spazio libero di 15 cm.

• Non mettere oggetti, soprattutto se pesanti, sul frigorifero.

• Se l’apparecchio viene posizionato vicino ad un altro frigorifero o ad un freezer, mantenere una distanza minima di 2 cm. per evitare la condensa.

• Applicare i distanziatori in plastica alla serpentina sulla parte posteriore del frigorifero in modo che non si appoggi alla parete assicurando il buon funzionamento.

• L’apparecchio deve essere posizionato stabilmente sul pavimento. Utilizzare i due piedini frontali regolabili per compensare l’eventuale dislivello del pavimento.

• La pulizia dell’esterno dell’apparecchio e dei suoi accessori interni deve essere effettuata con una soluzione

di acqua e sapone liquido; l’interno dell’apparecchio deve essere pulito con bicarbonato di sodio disciolto in acqua tiepida. Asciugare tutto prima di reinserire gli accessori. Prima di accendere

• Attendere 3 ore prima di inserire la spina dell’apparecchio nella presa per assicurare un perfetto funzionamento.

• Al momento dell’accensione l’apparecchio potrebbe emanare sgradevole, odore che scomparirà non appena l’apparecchio inizia a raffreddarsi.

Questa presentazione ha il solo scopo informativo sulle parti dell’elettrodomestico. Le parti possono variare a seconda del modello di elettrodomestico.

1. Raschietto in plastica

3. Pannello di controllo freezer

4. Copertura parte superiore freezer

7. Piedino di regolazioneIT

Marca / Modello TELEFUNKEN Freezer Freezer shelf 4 Raschietto in plastica 1 Vassoio del ghiaccio 1 Manuale per l’utente / Istruzioni per il montaggio

Documenti di garanzia Sì Lista parti del prodottoIT

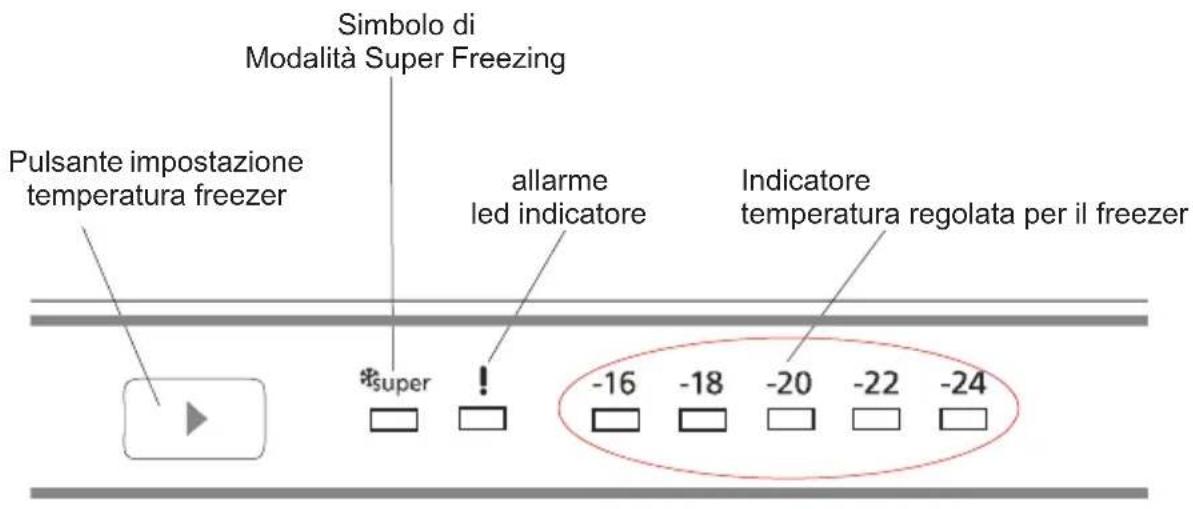

INFORMAZIONI SULL'UTILIZZO Pannello di controllo Pulsante impostazione temperatura freezer Simbolo di Modalità Super Freezing allarme led indicatore Indicatore temperatura regolata per il freezer Pulsante di impostazione temperatura scomparto freezer Questo pulsante consente di impostare la temperatura del freezer. Per impostare i valori dello scomparto freezer, premere questo pulsante. Utilizzare questo pulsante anche per attivare la modalità SF. Spia allarme In caso di problemi con il frigo, il LED di allarme diventa rosso. Modalità Super Freezer Quando deve essere utilizzata?

• Per congelare grosse quantità di alimenti.

• Per congelare alimenti di fast food.

• Per congelare velocemente gli alimenti.

• Per conservare alimenti stagionali a lungo. Modalità d'uso

• Premere il pulsante di impostazione della temperatura nché si accende la spia Super Freezing.

• Il led Super Freezing si accende durante questa modalità.

• La quantità massima di alimenti freschi (in chilogrammi) da congelare entro 24 ore è mostrata sull'etichetta dell'apparecchio.

• Per ottenere le migliori prestazioni dall'apparecchio con capacità massima del freezer, impostare l'apparecchio in modalità SF attiva 3 ore prima di riporre gli alimenti freschi all'interno del freezer. Durante questa modalità:

• Se si preme il pulsante di impostare della temperatura, la modalità sarà annullata e l'impostazione viene ripristinata da -16.IT

INFORMAZIONI SULL'UTILIZZO Note: La modalità “Super Freezer” sarà automaticamente annullata dopo 30 ore o quando la temperatura del sensore del freezer scende al di sotto di -32 °C. Impostazioni della temperatura del freezer

• La temperatura iniziale del display di impostazione è -18°C.

• Premere una volta il pulsante di impostazione del freezer.

• Ogni volta che si preme questo pulsante, l'impostazione della temperatura diminuisce. (-16°C, -18°C, -20°C,... Super Freezing)

• Se si preme il pulsante di impostazione del freezer nché si visualizza il simbolo Super Freezer sul display di impostazione del freezer e non si preme alcun pulsante entro 3 secondi, Super Freezing lampeggia.

• Se si continua a premere, si riparte dall'ultimo valore. Avvertenze sulle regolazioni di temperatura

• Le regolazioni della temperatura non saranno cancellate quando si verica un black-out.

• Non passare a un'altra regolazione prima di averne completato una.

• Le regolazioni della temperatura devono essere eseguite a seconda della frequenza di apertura dello sportello, la quantità di cibo tenuta all’interno del freezer e la temperatura ambiente della posizione del freezer.

• Il freezer dovrebbe essere messo in funzione no a 24 ore secondo la temperatura ambiente senza interruzioni dopo essere stato collegato alla presa per il raffreddamento completo.

• Non aprire gli sportelli del freezer frequentemente e non collocare troppo cibo all’interno in questo periodo.

• Una funzione di ritardo di 5 minuti viene applicata per impedire danni al compressore del freezer, quando si scollega e si ricollega il freezer per metterlo in funzione o quando si verica un’interruzione dell’alimentazione. Il freezer inizia a funzionare normalmente dopo 5 minuti.

• Il freezer è progettato per funzionare agli intervalli di temperatura ambiente indicati nelle norme, a seconda della classe climatica indicata nell’etichetta delle informazioni. Non consigliamo il funzionamento del frigo al di fuori dai limiti di valore delle temperature in termini di efcienza di raffreddamento. Classe climatica Ambiente (

PULIZIA E MANUTENZIONE

• Prima della pulizia disconnettere l’apparecchio dall’alimentazioneelettrica.

• Non pulire l’apparecchio con getti d’acqua.

• Lo scompartimento congelatore dovrebbe essere pulito a periodicamente con una soluzione di bicarbonato di sodio e di acqua tiepida.

• Pulire gli accessori separatamente con detersivo ed acqua. Non lavarli nella lavastoviglie.

• Non usare prodotti, detergenti o saponi abrasivi. Dopo il lavaggio sciacquare con acqua pulita ed asciugare accuratamente.Una volta terminate le operazioni di pulizia reinserire la spina dell’apparecchio con le mani asciutte.

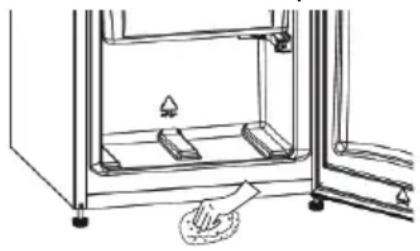

Sbrinamento dello scomparto freezer Processodisbrinamentodelfreezer

• Piccole quantità di ghiaccio si accumulano all'interno del freezer a seconda del tempo in cui lo sportello viene lasciato aperto o della quantità di umidità introdotta. È essenziale assicurare che non vi sia brina o ghiaccio nei punti in cui inuenzerebbe il giunto di chiusura della guarnizione dello sportello. Questo potrebbe consentire il passaggio dell'aria nell'alloggiamento, così il compressore funziona in modo continuo. Una sottile formazione di ghiaccio è abbastanza morbida e può essere rimossa con una spazzola o un raschietto di plastica. Non utilizzare raschietti di metallo o taglietti, dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento. Rimuovere tutto il ghiaccio che si stacca dal pavimento dell'alloggiamento. Per la rimozione del ghiaccio sottile, non è necessario spegnere l'apparecchio.

• Per la rimozione di depositi di ghiaccio pesanti, scollegare l'apparecchio dall'alimentazione di rete e svuotare il contenuto in scatole di cartone e avvolgerle in coperte spesse o strati di carta per tenerle fredde. Lo sbrinamento sarà più efcace se eseguito quando il freezer è quasi vuoto e deve essere eseguito quanto più velocemente possibile per evitare un aumento eccessivo della temperatura del contenuto.

• Non utilizzare raschietti di metallo o taglietti, dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento. Un aumento della temperatura per i pacchetti degli alimenti congelati durante lo sbrinamento abbrevia la conservazione. Se il contenuto è bel imballato e messo in un'area fredda, si conserva per diverse ore.

• Asciugare la parte interna dello scomparto con una spugna o un panno pulito.

• Per accelerare il processo di sbrinamento mettere uno o più contenitori di acqua calda nello scomparto del freezer.

• Esaminare il contenuto quando lo si riposiziona nel freezer e se qualcuno dei pacchetti si è sciolto, deve essere consumato entro 24 ore o essere cucinato e ricongelato.

• Alla ne dello sbrinamento pulire la parte interna con una soluzione di acqua calda e un po' di bicarbonato di sodio e poi asciugare bene. Lavare tutte le parti rimuovibili nello stesso modo e rimontare. Ricollegare l'apparecchio alla rete e lasciare per 2 o 3 ore sul numero di impostazione 24 prima di rimettere gli alimenti nel freezer.

SISTEMAZIONE DEGLI ALIMENTI

• L'uso del freezer è per la conservazione di alimenti congelati a fondo o congelati per lunghi periodi di tempo e per la preparazione di cubetti di ghiaccio.

• Non mettere alimenti freschi e caldi sui ripiani dello sportello del freezer per congelarli. Usarlo solo per conservare alimenti congelati.

• Non mettere alimenti freschi e caldi assieme ad alimenti congelati poiché essi possono scongelare quelli congelati.

• Quando si congelano alimenti freschi (cioè carne, pesce e carne tritata), dividerli in porzioni singole.

• Per conservare gli alimenti congelati; le istruzioni mostrate sulle confezioni degli alimenti congelati devono essere sempre rispettate con attenzione e se non sono fornite informazioni, gli alimenti non devono essere conservati per più di 3 mesi dalla data di acquisto.

• Quando si acquistano alimenti congelati assicurarsi che siano stati congelati a temperature idonee e che gli imballaggi siano intatti.

• Gli alimenti congelati devono essere trasportati in contenitori appropriati per conservare la qualità degli alimenti e devono essere riposizionati sulle superci congelati dell'unità nel più breve tempo possibile.

• Se una confezione di alimenti congelati mostra segno di umidità e traspirazione anomala, è probabile che sia stata conservata in precedenza a temperatura inadatta e che il contenuto si sia deteriorato.

• La vita di conservazione degli alimenti congelati dipende da temperatura ambiente, impostazione termostato, frequenza di apertura dello sportello, tipo di alimenti e durata del trasporto del prodotto dal negozio a casa. Rispettare sempre le istruzioni stampate sulla confezione e non superare mai la vita di conservazione massima indicata.

• Durante il congelamento degli alimenti; la quantità massima di alimenti (in kg) che possono essere congelati entro 24 ore è mostrata sull'etichetta dell'apparecchio.

• Per prestazioni ottimali dell'apparecchio, per raggiungere la capacità massima di congelamento, dopo aver caricato gli alimenti freschi nel freezer, premere il pulsante SF. Alla ne della modalità SF, il freezer continua a funzionare secondo l'ultimo valore impostato.IT

Attenzione; Per risparmiare energia, quando si congelano piccole quantità di alimenti, riportare il valore impostato sul valore desiderato nella posizione desiderata. (Raccomandazione) Per A++ modelli: Se il freezer è dotato di un ripiano con il simbolo (**), esso è idoneo per la conservazione di gelati e alimenti congelati con tempo di conservazione breve. Il ripiano superiore del freezer con il simbolo (**) è idoneo per la conservazione di gelati e alimenti congelati con tempo di conservazione breve.IT

TRASPORTO E NUOVA POSIZIONE DI INSTALLAZIONE

• Conservare la confezione e l’imballaggio originale per nuovi futuri spostamenti (opzionale).

• Chiudere bene il frigo, tenendolo in posizione, con fasce o cordicelle, quindi attenersi alle istruzioni per il trasporto fornite sulla confezione.

• Togliere le parti rimovibili (ripiani, accessori, cassetti verdura, ecc.) o ssarli nel frigo per evitare che subiscano urti. A tal ne, usare fasce in fase di riposizionamento e trasporto. Mettereilfrigoriferoinposizioneeretta. Riposizionamento della porta

• Non è possibile modicare la direzione di aperture dello sportello del frigorifero se le maniglie sul frigorifero sono installata dalla supercie anteriore della porta.

• Sarà possibile modicare la direzione di apertura della porta sui modelli senza maniglie.

• Nel caso in cui la direzione di apertura della porta del frigorifero possa essere modicata, contattare l’Assistenza Autorizzata più vicina per far modicare la direzione di apertura.IT

Se il freezer non funziona correttamente, potrebbe essere un problema non importante, pertanto controllare quanto segue, prima di chiamare un elettricista, per risparmiare tempo e denaro. Cose da fare se l'apparecchio non funziona; Controllare che:

• Non c'è alimentazione.

• L'interruttore generale in casa è scollegato.

• La presa non è sufciente. Per vericare, inserire un altro apparecchio di cui si è certi del corretto funzionamento nella stessa presa. Cose da fare se l'apparecchio funziona male; Controllare che:

• L’elettrodomestico è stato sovraccaricato.

• Temperatura del freezer impostata a -16.

• Gli sportelli non sono chiusi perfettamente.

• C'è polvere sul condensatore.

• Non c'è spazio sufciente alle parete posteriore e laterali. Se vi è un rumore; Il gas di raffreddamento che circola nel circuito frigorifero potrebbe produrre un leggero rumore (suono di bolle) anche quando il compressore non è in funzione. Nessun problema, è normale. Se questi rumori sono diversi, vericare se:

• L'elettrodomestico è a livello.

• Niente tocca la parte posteriore.

• Gli oggetti sull’elettrodomestico vibrano. Raccomandazioni

• Per arrestare completamente l'apparecchio, scollegare dalla rete elettrica (per la pulizia e quando gli sportelli vengono lasciati aperti). Dichiarazioni di conformità

• Questa strumentazione è stata progettata per essere usata a temperatura ambiente nell’intervallo 10°C - 43°C.

• L’apparecchio è stato concepito in conformità con le norme EN62552, IEC60335- 1/IEC60335-2-24, 2004/108/EC.IT

1. Installare il dispositivo in una stanza fresca, ben ventilata, ma non

direttamente esposto alla luce solare e non vicino a fonti di calore (radiatori, fornelli, ecc.). In caso contrario, servirsi di una piastra isolante.

2. Consentire ai cibi e alle bevande calde di raffreddarsi fuori dal

3. In fase di scongelamento di alimenti congelati, posizionarli nel

comparto frigorifero. La bassa temperatura degli alimenti surgelati aiuterà a rinfrescare il comparto frigo. In questo modo sarà possibile risparmiare energia. Nel caso in cui il cibo surgelato venga posizionato al di fuori del frigorifero si potrebbe vericare uno spreco di energia.

4. In fase di posizionamento di bevande e liquidi, è sempre

opportuno coprirli. In caso contrario si assisterà a un aumento dell’umidità all’interno dell’elettrodomestico. Il tempo necessario per raffreddarli, quindi, aumenta. Coprendo i liquidi si contribuisce inoltre a conservarne il gusto e il sapore.

5. In fase di posizionamento di alimenti e bevande, tenere aperta la

porta del frigo il meno possibile.

6. Tenere chiusi i coperchi dei comparti con temperature diverse (ad

esempio comparto per frutta e verdura, comparto refrigerante, ecc.).

7. La guarnizione della porta deve essere pulita e essibile. Se usurata,

provvedere alla sostituzione della stessa.IT

Marca TELEFUNKEN Modello TFG1542FW2 TFG1542FS2 Categoria prodotto 8 (Freezer) Classe energetica A++ Consumo energetico annuo* 186 kWh / anno Volume lordo totale 210 l Volume netto totale 182 l Volume lordo frigorifero - l Volume netto frigorifero - l Volume lordo congelatore 210 l Volume netto congelatore 182 l Livello di qualità Sistema refrigerante Statico Tempo di aumento della temperatura (-18ºC) - (-9ºC) 13 ora (25°C) Capacità di congelamento 15 kg Classe climatica ** T/SN (10°C - 43°C) Emissione di rumore 41 dB(A) SCHEDA PRODOTTO Questa strumentazione è stata progettata per essere usata a temperatura ambiente nell'intervallo 10°C - 43°C.

Il consumo di energia di 186 kWh l'anno, calcolato sulla base dei risultati ottenuti in 24 ore in condizioni di test normalizzate. Il consumo di energia reale dipende dalle condizioni in cui viene usata la strumentazione oltre che dalla posizione in cui si trova. 164 l 18 l /NL 80NL
