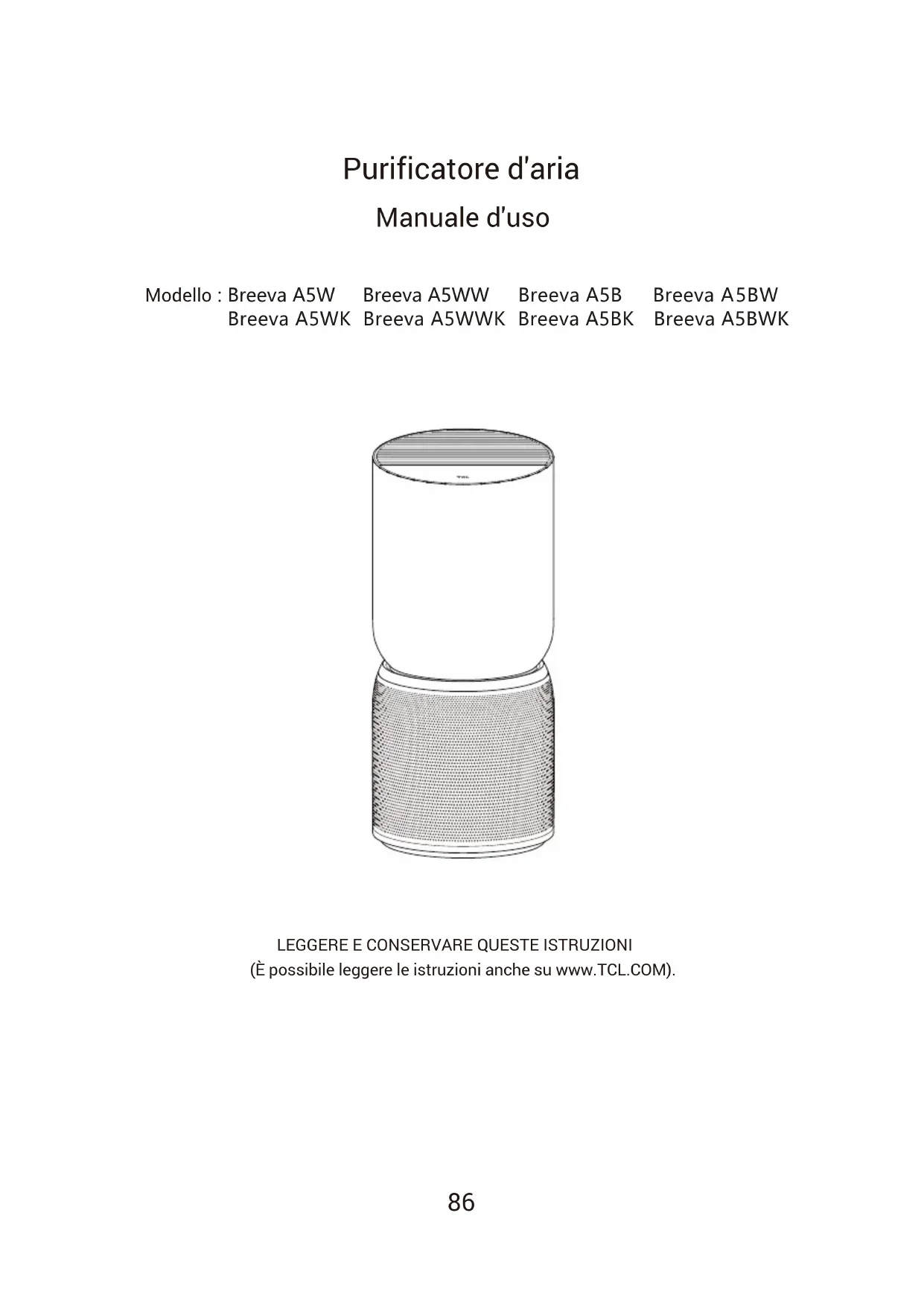

MANUALE UTENTE Breeva A5 TCL

Dispositivo ambiente LED

(È possibile leggere le istruzioni anche su www.TCL.COM).

Contenuto

Descrizione del prodotto 88

Lista d'imballaggio 88

Nome di ciascuna parte 89

Precauzioni di sicurezza 90 - 92

Per iniziare 93 - 94

Pannello di controllo7 95

Istruzioni 96 - 97

Istruzioni per la connessione dell'APP 98

Manutenzione 99

Risoluzione dei problemi 100

Specifiche tecniche 101

Assistenza clienti 102

Descrizione del prodotto

Questo potente purificatore d'aria è in grado rimuovere efficacemente la polvere E può essere utilizzato in spazi interni, aree per fumatori e luoghi con una grande quantità di particolato inquinante come fumo di sigarette, polvere, polline, ecc. Può proteggere l'utente e la sua famiglia dal fumo passivo e dallo smog per garantire un ambiente sano.

Questo purificatore d'aria è dotato di un filtro composito, che può rimuovere efficacemente il particolato (fino a PM 2,5) nell'aria, la formaldeide e gli odori (fumi), in modo da pulire e rinfrescare l'aria respirata.

Può assorbire fumo, polline e polvere, filtrare i batteri nell'aria, rimuovere efficacemente la formaldeide, TVOC, odori (fumi) nell'aria e rimuovere efficacemente particolato PM 2,5.

Lista di imballaggio

Imballaggio posizione	Imballaggio del dispositivo principale
Nome degli articoli	Dispositivo principale	Filtro Manuale d'uso Scheda di garanzia
Quantità	1	1	1	1

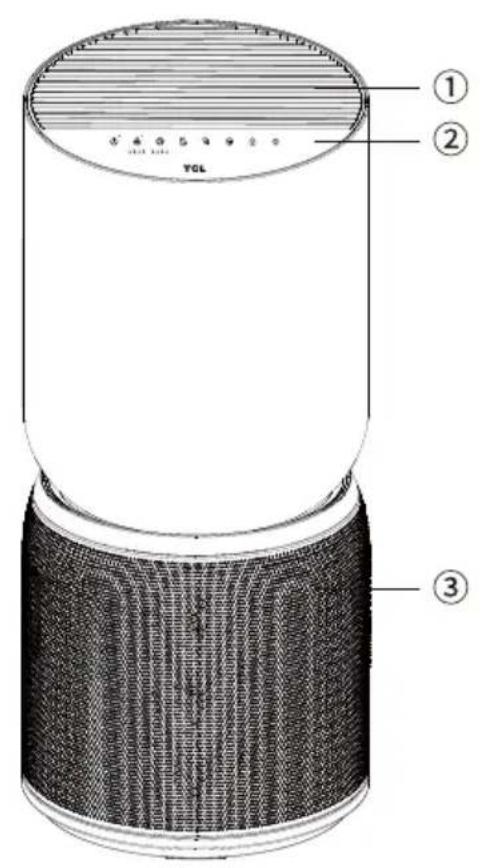

① Uscita dell'aria
② Pannello di controllo
③ Uscita dell'aria
④ Pannello inferiore dell'unità
⑤ Filtro

• Per ridurre il rischio di scosse elettriche, questo apparecchio ha una spina polarizzata (una punta è più larga dell'altra).
  Questa spina si inserisce in una presa polarizzata solo in una direzione. Se la spina non entra completamente nella presa, invertire la direzione d'inserimento. Se l'operazione non riesce, contattare il personale qualificato per farsi installare la presa corretta. Non modificare la spina in alcun modo.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo agente di servizio o da personale qualificato per evitare potenziali pericoli.
• ATTENZIONE - Questo apparecchio contiene un emettitore UV. Non fissare la sorgente luminosa.

-Questo apparecchio contiene un emettitore UV-C

- I dispositivi palesemente danneggiati non devono essere messi in funzione.

• Utilizzare il dispositivo solo in spazi abitativi e nell'ambito delle specifiche tecniche. Un uso scorretto può mettere in pericolo la salute e la vita.
• I bambini non possono identificare i pericoli associati all'uso di dispositivi elettrici. Per questo motivo, è necessario sorvegliare sempre i bambini quando si trovano nelle vicinanze di un dispositivo in funzione.
• Utilizzare solo i componenti originali forniti. Utilizzare l'apparecchio solo a temperatura ambiente ( >10^ ).
• Le persone che non hanno familiarizzato con le istruzioni per l'uso, così come i bambini e le persone sotto l'influenza di farmaci, alcool o droghe, non devono utilizzare il dispositivo, o farlo solo sotto supervisione.
• Non utilizzare il dispositivo se il cavo di alimentazione è difettoso o in presenza di danni, ad esempio in seguito a una caduta.
• Il dispositivo può essere messo in funzione solo se completamente montato.
• Non rimuovere mai la spina di alimentazione dalla presa di corrente tirando il cavo o con le mani bagnate.
• Posizionare il dispositivo solo su una superficie piana e asciutta.
• I dispositivi palesemente danneggiati non devono essere messi in funzione.
• Non immergere mai il dispositivo in acqua o altri liquidi.
• Posizionare il dispositivo in modo che non possa essere rovesciato.
• Togliere la spina di alimentazione prima della pulizia, della manutenzione o quando il dispositivo non è in uso.
• Non coprire il cavo con un tappeto o altri oggetti. Posizionare l'unità in modo che non si possa inciampare nel cavo.
• Non mettere in funzione il dispositivo in stanze contenenti merci, gas o vapori infiammabili.
• Non posizionare il dispositivo sotto la pioggia e non usarlo in stanze umide.
• Non inserire oggetti estranei nel dispositivo.

• Non sedersi mai sul dispositivo e non metterci sopra alcun oggetto.

• Prestar e attenzione al cavo in modo che non venga schiacciato da una porta o da altri oggetti pesanti! Non spostare il dispositivo durante il funzionamento.

• Questo dispositivo può essere usato da bambini a partire da 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che siano supervisionati o istruiti sull'uso dell'apparecchio in modo sicuro e che comprendano i pericoli connessi. I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione non devono essere fatte dai bambini senza supervisione.
• Se questo dispositivo causa interferenze dannose alla ricezione radiotelevisiva, che si manifestano accendendo e spegnendo l'apparecchio, cercare di correggere l'interferenza adottando una o più delle seguenti misure:
  --Riorientare o riposizionare l'antenna ricevente.
  -Aumentare la distanza tra il dispositivo e il ricevitore.
  –Collegare il dispositivo a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
  -Consultare il rivenditore o un tecnico radiotelevisivo qualificato per assistenza.
• Questo dispositivo contiene trasmettitori/ricevitori esenti da licenza che sono conformi alle norme RSS esenti da licenza di “Innovation, Science and Economic Development Canada”. Il funzionamento è soggetto alle due condizioni seguenti:
  --Questo dispositivo potrebbe non causare interferenze.
  -Questo dispositivo è sensibile a interferenze, comprese quelle che possono causare un funzionamento indesiderato del dispositivo.
• Questa attrezzatura è conforme ai limiti di esposizione alle radiazioni RF stabiliti per un ambiente non controllato dalla FCC e dall'IC. L'antenna o le antenne utilizzate per questo trasmettitore devono essere installate e fatte funzionare a una distanza di almeno 20 cm dagli utenti e non devono essere collocate o fatte funzionare insieme a qualsiasi altra antenna o trasmettitore. Gli installatori devono assicurarsi che venga mantenuta una distanza di separazione di 20 cm tra il dispositivo (escluso il suo ricevitore) e gli utenti.

Precauzioni di sicurezza

Si prega di seguire tutte le precauzioni qui indicate.

Questo marchio UE indica che questo prodotto non deve essere smaltito con altri rifiuti domestici ed è valido in tutta l'UE. Per evitare possibili danni all'ambiente o pericoli per la salute umana (incluso il decesso) causati dello smaltimento incontrollato dei rifiuti, è necessario un riciclo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. La restituzione del dispositivo usato, deve essere fatta utilizzando i sistemi di restituzione e raccolta o contattando il rivenditore dove è stato acquistato il prodotto. Essi saranno in grado di riciclare il dispositivo in modo sicuro per l'ambiente.

• Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non vengano supervisionate o istruite sull'uso da una persona responsabile della loro sicurezza. È necessario assicurarsi che i bambini non giochino con l'apparecchio.
• ATTENZIONE: È vietata la sostituzione dell'emettitore di radiazione UV-C da parte dell'utente.
• Se l'emettitore di radiazione UV-C non può essere sostituito, deve essere chiaramente indicato.
• L'uso involontario dell'apparecchio o il danneggiamento dell'involucro possono provocare la fuoriuscita di pericolose radiazioni UV-C. I raggi UV-C possono, anche in piccole dosi, causare danni agli occhi e alla pelle.
• Assicurarsi che l'apparecchio sia scollegato dalla rete elettrica prima di rimuovere la protezione.
• Questo prodotto è conforme alla concentrazione massima consentita di ozono di 0,050 parti per milione in volume (ppmv) in un periodo di 24 ore.
• ATTENZIONE: I raggi UV sono pericolosi per gli occhi e la pelle. Non far funzionare l'emettitore UV-C all'esterno dell'apparecchio.
• ATTENZIONE: RISCHIO DI SCOSSA ELETTRICA - Queste istruzioni di manutenzione sono da intendersi per uso esclusivo di personale qualificato. Per ridurre il rischio di scosse elettriche, non eseguire alcuna manutenzione diversa da quella contenuta nelle istruzioni per l'uso, a meno che non si sia qualificati per farlo.
• ATTENZIONE: SCOLLEGARE L'ALIMENTAZIONE PRIMA DI EFFETTUARE LA MANUTENZIONE.

Iniziare la preparazione

Sostituzione del filtro

1. Capovolgere il purificatore d'aria sopra e girare in senso antiorario il coperchio del filtro per rimuoverlo.

2、Riposizionare il coperchio e il cappuccio.

3JI sensore della polvere si trova all'interno del filtro d'ingresso dell'aria del purificatore. Rimuovere il coperchio e utilizzare una spazzola morbida per eliminare la polvere.

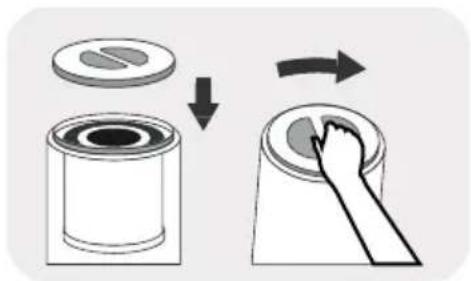

Installare il filtro purificatore 3 strati

1、Inserire un nuovo filtro nel dispositivo.

2.Ruotare il coperchio del filtro in senso orario per fissarlo.Girare in senso orario per serrare.

1、Il filtro è un articolo di consumo, quindi non è un elemento coperto da garanzia. Verificare che il filtro sia in buone condizioni prima di rimuovere l'involucro protettivo.
2、Non utilizzare il purificatore d'aria senza il filtro.
3、L'unità deve essere scollegata dall'alimentazione prima di procedere alla sostituzione del filtro.

Accensione

- Posizionare il purificatore d'aria su una superficie piana, quindi inserire la spina nella presa di corrente;

• Questo prodotto funziona solo a 100-240V 50/60Hz.
• Prima di inserire la spina nella presa, assicurarsi che le mani e la spina siano asciutte. Se c'è acqua sulle mani o la spina, asciugare la spina e le mani prima di collegare il dispositivo alla rete elettrica.
• Dopo l'accensione, la luce sul pannello operativo lampeggia una volta. Dopo 1 secondo, ad eccezione della luce semi-luminosa dell'interruttore, tutte le altre luci si spegneranno.

Pure electrical plug diagram without any text, numbers, or symbols

• Chiudere porte e finestre durante l'uso;
- Se la qualità dell'aria non migliora dopo un periodo di tempo di funzionamento del purificatore, aprire le porte e le finestre per garantire la circolazione dell'aria. (In ambienti estremi)

Pannello di controllo

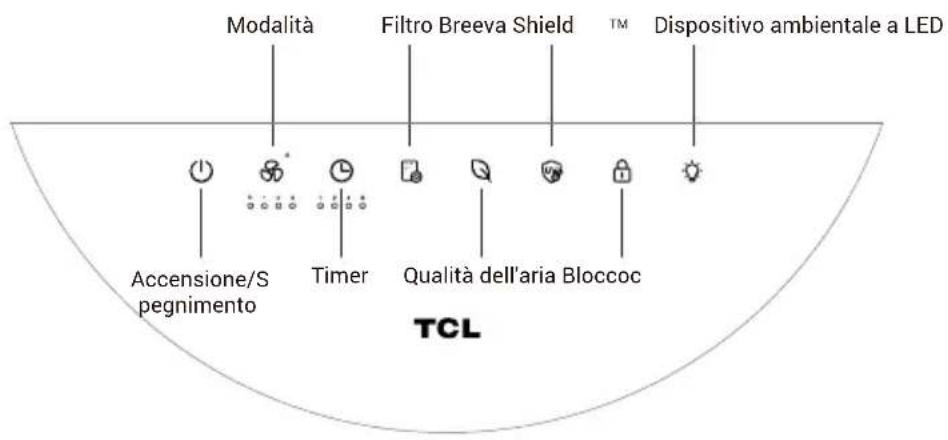

pannello operativo breeva A5

Modalità Filtro Breeva Shield Dispositivo ambientale a LED Accensione/S pegnimento Timer Qualità dell'aria Bloccoc TCL

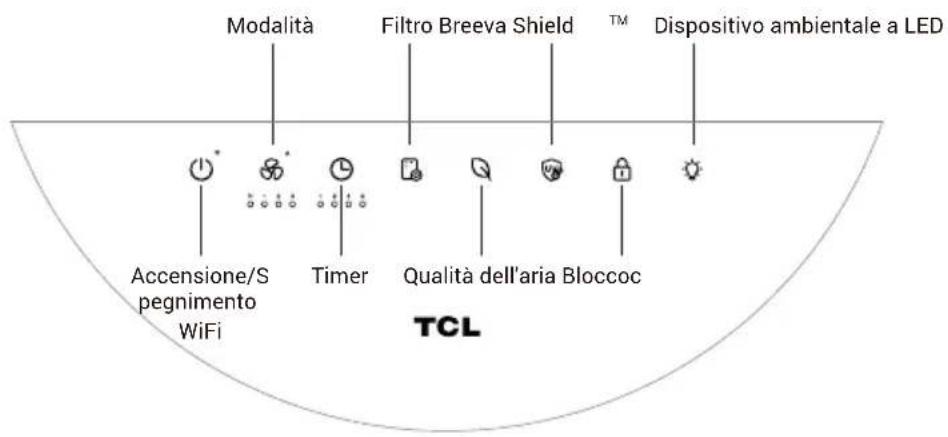

pannello operativo breeva A5 Wi-Fi

Modalità Filtro Breeva Shield TM Dispositivo ambientale a LED Accensione/S pegnimento WiFi Timer Qualità dell'aria Bloccoc TCL

Accensione/Spegnimento

Accensione

Inserire la spina di alimentazione nella presa e premere il pulsante "Accensione/Spegnimento" per accendere il dispositivo.

• In stato di standby, premere una volta il pulsante di accensione per avviare il purificatore d'aria.
• Premere il pulsante "ON", per far entrare il dispositivo in stato di pausa; la luce del pulsante di accensione sarà semi luminosa. * Lo stato di standby indica che il dispositivo è collegato e acceso ma non operativo. (Per il primo uso la modalità è preimpostata su automatica, dagli usi successivi riprenderà con l'ultimo stato prima dello spegnimento).

Modalità

Accensione

- Durante il funzionamento, premere il pulsante della velocità della ventola per regolarne la velocità. La velocità della ventola è come segue: Automatico- riposo- velocità 1- velocità 2- velocità 3

- Nella modalità automatica, quando la qualità dell'aria è eccellente, la ventola funziona alla velocità 1, quando la qualità dell'aria è media, funziona alla velocità 2 e quando la qualità dell'aria è scarsa, funziona alla velocità 3.

- Nella modalità riposo, tutte le luci sono al 50% di luminosità. Tenere premuto il pulsante della velocità del ventilatore per 3 secondi per accensione/spegnimento le luci del pannello di controllo. Quando le luci del pannello di controllo sono spente, un tocco farà illuminare il resto della pulsantiera al 50%. Le luci si spegneranno di nuovo se non viene effettuata nessuna operazione entro 10 secondi.

Timer

Accensione

- Premere il pulsante del timer durante il funzionamento per attivare la funzione del timer. Il tempo può essere impostato su 1H-2H-4H-8H-cancellazione, e l'indicatore corrispondente diventerà bianco. Dopo aver impostato il timer per lo spegnimento, premere il pulsante di accensione per annullare l'impostazione del timer ed entrare immediatamente nello stato di standby

breevaShield

Accensione

- Premere il pulsante breeva Shield per ACCENSIONE/SPEGNIMENTO la funzione anione/UV-C quando il dispositivo è acceso, e premere nuovamente il pulsante breeva Shield per disattivarla.

Blocco di sicurezza per bambini

Accensione

- Tenere premuto per 3 secondi per attivare la funzione. Dopo l'accensione, il pannello di controllo non potrà essere azionato e il pulsante di blocco di sicurezza per bambini lampeggerà due volte quando si preme un qualsiasi pulsante. Tenere premuto per 3 secondi per disattivare la funzione di blocco di sicurezza per bambini.

Filtro

• Il timer interno calcola il tempo di funzionamento cumulativo. Quando l'indicatore del filtro lampeggia in rosso (ogni volta che il dispositivo viene avviato), e il cicalino suona tre volte, significa che il filtro si sta per esaurire. Quando l'indicatore del filtro lampeggia in rosso (ogni volta che il dispositivo viene avviato), e il cicalino suona tre volte, significa che è necessario sostituire il filtro il prima possibile; (il tempo di vita è calcolato in base a test di simulazione di laboratorio, che potrebbero non corrispondere completamente con l'uso reale. Se l'effetto di purificazione diventa scarso, è necessario sostituire il filtro in anticipo).
• Dopo aver sostituito il filtro, tenere premuto il pulsante di reset del filtro per 3 secondi, il cicalino suonerà una volta e la spia diventerà bianca.

Qualità dell'aria (nessuna funzione del pulsante)

- La qualità attuale dell'aria viene determinata leggendo i valori del sensore laser e del sensore VOC e visualizzata attraverso la luce LED a tre colori.

La luce bianca significa che la qualità dell'aria è eccellente; Il colore giallo indica una qualità dell'aria moderatamente buona; La luce rossa significa che la qualità dell'aria è scarsa.

Dispositivo ambientale a LED

- In modalità di accensione, premere il pulsante del dispositivo ambientale a LED per accenderlo, e premere nuovamente il pulsante per spegnerlo. (Nella versione Wi-Fi è possibile regolare la luminosità attraverso l'App TCL Home)

Connessione Wi-Fi (solo per il modello breeva A5 Wi-Fi)

• In modalità standby, tenere premuto il pulsante di accensione per 3 secondi. Il cicalino suonerà una volta e il dispositivo entrerà nello stato di condivisione della rete; quando il dispositivo si collega alla rete, l'indicatore Wi-Fi lampeggerà rapidamente;
• Quando la configurazione della rete viene completata, la spia Wi-Fi del dispositivo rimane sempre accesa;
• Il Wi-Fi si spegne automaticamente se non c'è connessione o non viene eseguita nessuna operazione per 8 minuti.

、1 Scaricare l'APP

È possibile eseguire la scansione del codice QR qui sotto per scaricare TCL HOME attraverso altri software o scaricare e installare "TCL HOME" dall'App Store e da Google Play Store.

Nella modalità standby, premere a lungo il pulsante di accensione per 3 secondi, il cicalino suonerà una volta, l'indicatore Wi-Fi lampeggerà rapidamente e il dispositivo entrerà nello stato di configurazione. Se la spia del Wi-Fi rimane accesa, sarà possibile utilizzare l'APP TCL HOME per far funzionare il dispositivo una volta configurato.

Promemoria

In caso di mancata connessione fare riferimento alle seguenti azioni:

A. Assicurarsi che il Bluetooth sia acceso.
B. Quando si aggiunge un dispositivo, assicurarsi che sia connesso al Wi-Fi.
C. Posizionare lo smartphone il più vicino possibile al dispositivo.
D、Il telefono non deve essere in modalità di risparmio energetico.

3. Comandi vocali

Dopo che la configurazione è stata completata, accedere all'interfaccia dell'APP, cliccare sull'angolo superiore destro per accedere alle impostazioni dei comandi vocali:

A、Cliccare sulla funzione per iniziare la connessione con l'assistente vocale.
B、TCL HOME supporta sia Alexa che l'assistente vocale di Google, tra cui si può scegliere.
C、Verrà visualizzata la guida per le impostazioni dei comandi vocali.

Suggerimenti

A. In seguito agli aggiornamenti dell'APP, il funzionamento effettivo potrebbe essere leggermente diverso dalla descrizione fornita sopra. Seguire le istruzioni attualizzate dell'APP.
B. La connessione Wi-Fi supporta solo le reti nella banda di frequenza 2,4GHz, e non supporta le reti nella banda di frequenza 5GHz.
C. Disattivare la modalità WiFi: Tenere premuto il pulsante ACCENSIONE/SPEGNIMENTO per 3 secondi, il dispositivo tornerà alla modalità di rete. A questo punto, premere nuovamente il pulsante ACCENSIONE/SPEGNIMENTO, il dispositivo uscirà dalla modalità di rete e si spegnerà.

NOTA: Se il dispositivo è collegato a una rete WiFi, l'icona WiFi rimarrà accesa anche quando l'unità è spenta. Tuttavia, la luminosità dell'icona WiFi diminuirà al 50% quando l'unità si spegne. Se l'unità si disconnette dal segnale WiFi, è possibile ripristinarlo in qualsiasi momento.

Precauzioni per la manutenzione:

- Prima della manutenzione, è necessario scollegare la spina di alimentazione per interrompere l'alimentazione.

Filtro composito

• Usare un'aspirapolvere per pulire il filtro.
• Il filtro non è lavabile.

※ Pulire il filtro una volta ogni due settimane.

• Pulire il corpo e il pannello operativo con un panno morbido asciutto.
• Non utilizzare un panno ruvido, per non danneggiare la superficie.
• Si prega di utilizzare un panno asciutto per pulire il cavo di alimentazione per evitare potenziali infortuni (scosse elettriche).
• Si prega di utilizzare un detergente neutro per la pulizia. Non usare mai polvere decontaminante, detergente alcalino, diluente, candeggina, alcool o benzina per pulire il corpo.

Pulire il filtro con un'aspirapolvere

• Il materiale del filtro è facile da danneggiare, è necessario quindi eseguire la pulizia delicatamente per evitare danni.
  ※ Il filtro è un articolo di consumo, quindi non è un elemento coperto da garanzia. Conservarlo e usarlo correttamente per evitare danni.

Bocchetta a ventaglio o a fessura

• Non azionare il dispositivo quando il filtro è rimosso. (La funzione di rimozione della polvere e degli odori non è attiva, e la polvere aspirata può causare il malfunzionamento del sensore.)
• Durante la manutenzione, assicurarsi di non lasciare gli accessori rimossi in luoghi inappropriati. (Potrebbero venire danneggiati se calpestati e i bambini potrebbero ferirsi giocando con essi.)

Tempo per la sostituzione del filtro

	Ciclo di sostituzione
Filtro composito	Quando l'indicatore del pannello lampeggia (l'oggetto in questione deve essere sostituito ogni 6 mesi d'uso)
Condizioni: Il tempo di standard di utilizzo del prodotto è di 12 ore/giorno,in un ambiente normale.
Se l'inquinamento ambientale è elevato, si prega di ridurre il tempo di sostituzione come appropriato.

A seconda dell'ambiente di utilizzo e del metodo di utilizzo effettivo, il ciclo di sostituzione del filtro può cambiare. Se si crede che il purificatore d'aria non stia funzionando bene a causa di Ambiente di molto inquinato, si prega di sostituire il filtro.

• Dopo aver sostituito il filtro, tenere premuto il pulsante luminoso per 3 secondi, il cicalino suonerà una volta, l'indicatore del pannello passerà da rosso a bianco e il reset sarà completo
• Smaltire il filtro usato come rifiuto non combustibile.

Di seguito sono elencati i problemi che si possono incontrare durante l'uso. Se non è possibile risolvere il problema sulla base delle informazioni riportate a continuazione, contattare il proprio rivenditore locale.

Problemi	Soluzioni possibili
L'indicatore rosso sul pannello lampeggia a lungo	Il promemoria di sostituzione del filtro è stato ignorato. Quando l'indicatore rosso sul pannello inizia a lampeggiare, significa che il filtro non è stato sostituito in tempo; sostituire il filtro e tenere premuto il pulsante luminoso per 3 secondi. Completato il reset, l'indicatore si spegnerà.
Non esce aria dalla bocchetta di uscita.	Il dispositivo non è collegato all'alimentazione. Inserire la spina nella presa di corrente e accendere il dispositivo.
Il dispositivo ha funzionato per molto tempo ma la qualità dell'aria non è migliorata in modo significativo	Uno dei filtri potrebbe non essere posizionato correttamente. Assicurarsi di installare il filtro nell'ordine corretto, iniziando dal filtro più interno: composito di base.
	L'umidità interna è troppo alta, quindi si forma condensa. Non collocare il prodotto in un luogo con alta umidità come il bagno.
	Ci sono ostacoli intorno al prodotto che influenzano l'effetto di purificazione. (Fare riferimento alle istruzioni per l'uso.)
	La stanza in cui si trova il prodotto è troppo grande. L'area della stanza raccomandata per questo prodotto è di circa 246 ft ^2 .
Difficoltà nella purificazione dell'aria	Il filtro è sporco? Se si notano miglioramenti dopo la pulizia, sostituire il filtro.
L'aria che esce dalla presa d'aria ha un cattivo odore	Il dispositivo viene utilizzato in ambienti con forti odori? Se il dispositivo viene usato in ambienti con forti odori come fumo di sigarette e barbecue, emetterà un odore sgradevole nel giro di settimane o mesi. Sostituire il filtro e mantenere l'ambiente ben ventilato.
I pulsanti non funzionano	Controllare se è attivato il blocco di sicurezza per i bambini; premere e tenere premuto il pulsante di blocco di sicurezza per 3 secondi per sbloccare il dispositivo; sarà quindi possibile usare gli altri pulsanti.
Modello dispositivo	Breeva A5W Breeva A5WW Breeva A5B Breeva A5BW Breeva A5WK Breeva A5WWK Breeva A5BK Breeva A5BWK
Tensione nominale	EU: 220-240 V~
Frequenza nominale	EU: 50/60 Hz
Potenza nominale	60W
Portata d'aria pulita (CADR)	400m^3/h
Area applicabile	2848m^2
Area applicabile (AHAM)	365 ft^2

Soddisfazione al 100% del cliente è una nostra priorità e vorremmo ricevere la vostra valutazione sul nostro prodotto e servizio. Se esiste qualcosa che non ha soddisfatto le vostre aspettative o avete qualunque domanda sul vostro nuovo prodotto. contattateci senza esitazione all'indirizzo: WWW.TCL.COM.

TCL OVERSEAS MARKETING LIMITED

7/F EDIFICIO 22E,

22 SCIENCE PARK EAST AVENUE, HONG KONG SCIENCE PARK, SHATIN NT

Contattateci: WWW.TCL.COM

* Tenere a portata di mano la fattura e l'ID dell'ordine prima di contattare l'assistenza clienti

TCL
