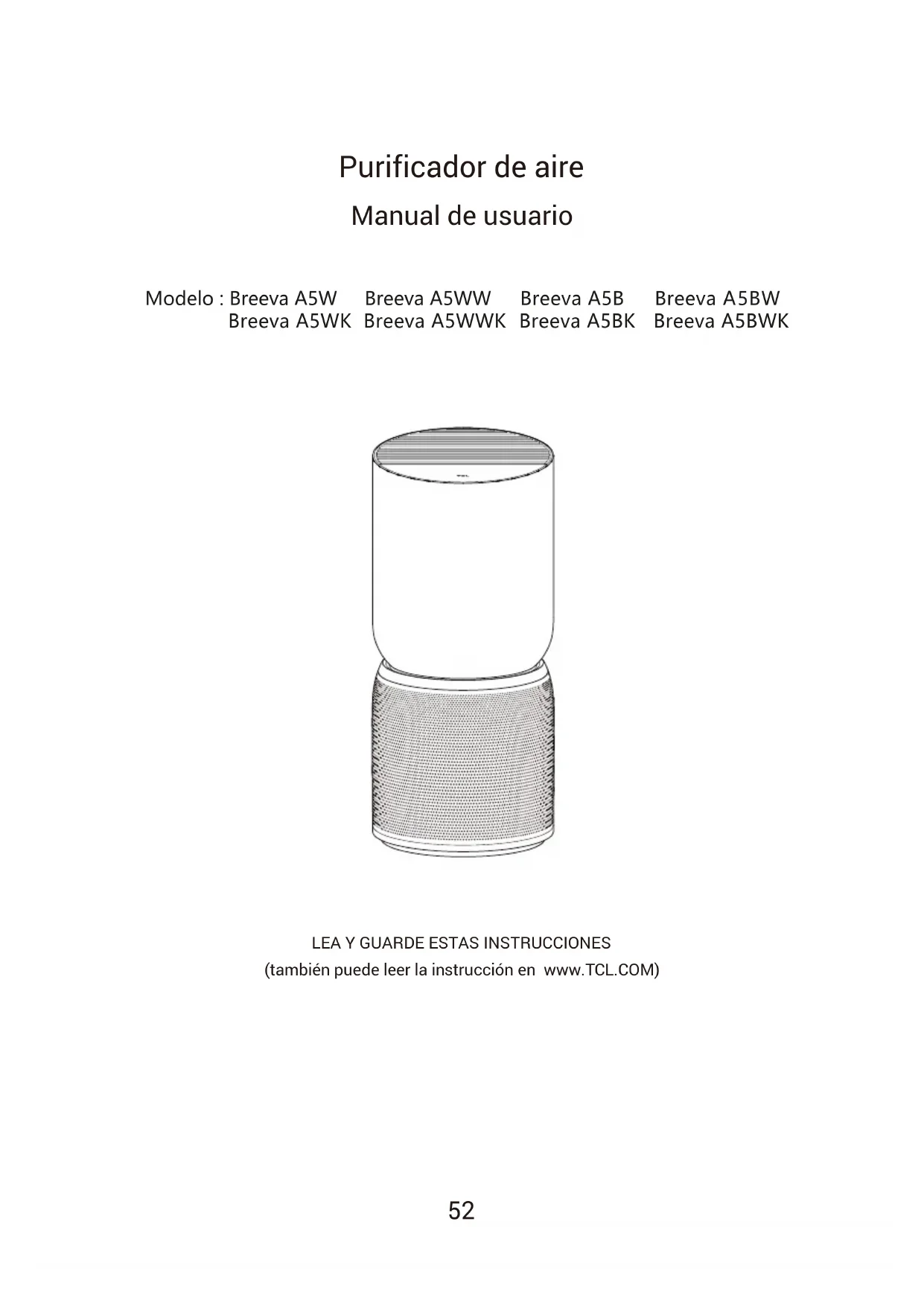

MANUAL DE USUARIO Breeva A5 TCL

Panel de operación breeva A5 Wi-Fi

(también puede leer la instrucción en www.TCL.COM)

Contenido

descripción del producto 54

lista del paquete 54

nombre de cada parte 55

precauciones de seguridad 56-58

empezar 59-60

panel de control 61

instrucciones 62-63

instrucciones de conexión de la aplicación 64

mantenimiento 65

solución de problemas 66

especificaciones 67

atenclón al cliente 68

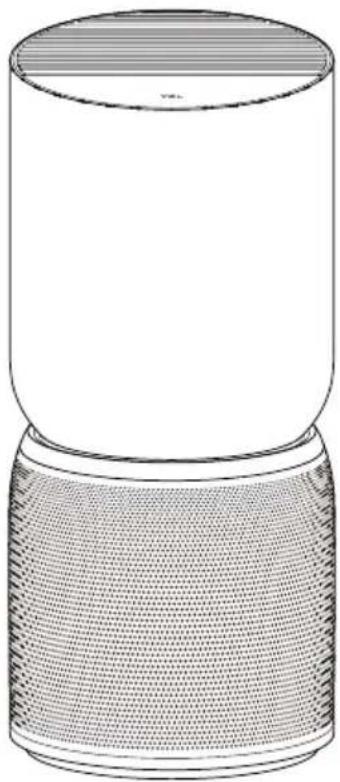

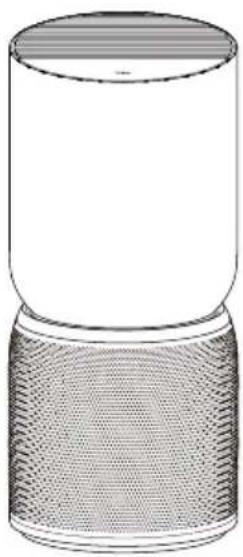

Descripción del producto

Este potente purificador de aire puede eliminar el humo y el polvo; se puede utilizar en interiores, áreas de fumadores y lugares con una gran cantidad de partículas contaminantes como cigarrillos, polvo, polen, etc. Puede protegerlo a usted y a su familia del humo generado por otros y el smog, garantizando así la salud familiar.

Este purificador de aire está equipado con un filtro compuesto, que puede eliminar eficazmente partículas en el aire, incluidas las partículas PM2,5, el formaldehído y los olores (vapores), para limpiar y refrescar el aire que respira.

Puede absorber humo, polen y polvo, filtrar bacterias en el aire, eliminar eficazmente el formaldehído, TVOC, olores (vapores) en el aire, eliminar eficazmente el PM2.5..

Lista del

Posición del paquete	Embalaje de la máquina principal
Nombre de los artículos	Principal	Filtro	Manual de usuario	Tarjeta de garantía
Cantidad	1	1	1	1

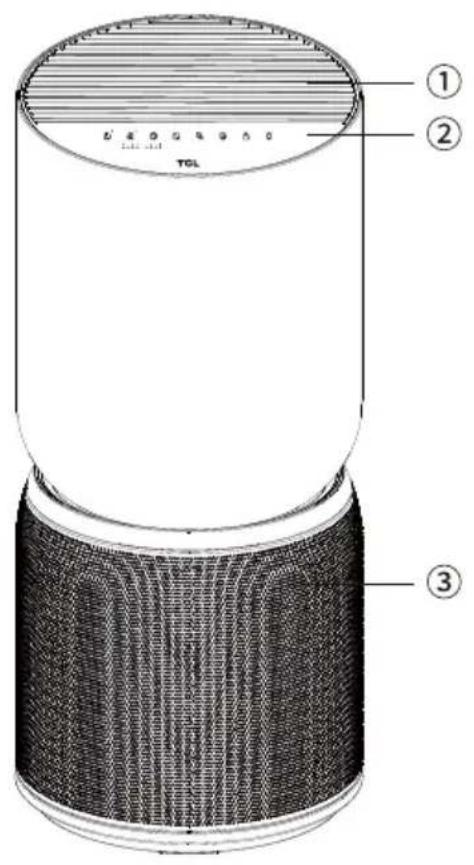

① Salida de aire
② Panel de control
③ Entrada de aire
④ Panel inferior de la unidad
⑤ Filtro

Para reducir el riesgo de descarga eléctrica, este equipo dispone de una toma polarizada (una patilla es más ancha que la otra). Ese enchufe se ajusta en una toma polarizada de una sola manera. Si el enchufe no se ajusta completamente, dé la Vuelta al mismo. Si todavía no se ajusta, póngase en contacto con personal cualificado para instalar la toma adecuada. No modifique la toma de ninguna manera.

Si el cable de alimentación presenta daños, el fabricante, su agente de servicio o personas con una cualificación similar deben sustituirlo para evitar un riesgo.

ADVERTENCIA — Este aparato contiene un emisor de UV. No mire a la fuente de iluminación.

- Este aparato contiene un emisor de UV-C

- Los aparatos que estén claramente dañados no deben utilizarse.

Utilice el aparato únicamente en espacios habitables y usando los datos técnicos especificados. Un uso incorrecto puede poner en peligro la salud y la vida.

Los niños no pueden reconocer los peligros asociados a los dispositivos eléctricos. Por esta razón, siempre supervise a los niños cuando estén cerca de un electrodoméstico en funcionamiento.

Para operar el aparato, utilice únicamente los componentes originales que se suministran. Utilice la unidad solo a temperatura ambiente ( >10 ^ ).

Las personas que no se hayan familiarizado con las instrucciones de uso, así como los niños y personas bajo la influencia de medicamentos, alcohol o drogas, no deben operar la unidad, o deben hacerlo solo bajo supervisión.

No utilice el aparato si el cable de alimentación está defectuoso o si se ha dañado, por ejemplo, si se cae.

El aparato solo puede encenderse si está completamente montado.

Nunca extraiga el enchufe de la toma de corriente tirando del cable o con las manos mojadas.

Siempre coloque el aparato sobre una superficie nivelada y seca.

Los aparatos que estén claramente dañados no deben utilizarse.

Nunca sumerja el aparato en agua u otros líquidos.

Coloque el aparato de manera que no se pueda volcar.

Retire el enchufe de alimentación antes de la limpieza, mantenimiento o cuando el aparato no esté en uso.

No cubra el cable con una alfombra u otros objetos. Coloque la unidad de modo que no pueda tropezar con el cable.

No utilice el aparato en habitaciones que contengan productos, gases o vapores inflamables.

No coloque el aparato bajo la lluvia y no lo utilice en habitaciones húmedas.

No inserte ningún objeto extraño en el aparato.

Nunca se siente sobre el equipo y no coloque ningún objeto sobre él..

¡El cable nunca debe quedar aprisionado por el umbral de una puerta ni aplastado por otros objetos pesados!

No mueva el aparato mientras esté funcionando.

Los niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los peligros involucrado, pueden usar el equipo. Los niños no deben jugar con el aparato. Los niños no deben realizar la limpieza ni el mantenimiento que corresponde al usuario, sin supervisión.

Si en efecto este equipo interfiere perjudicialmente con la recepción de la señal de radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se recomienda al usuario que intente corregir la interferencia aplicando alguna de las siguientes medidas:

-- Reorientar o reubicar la antena receptora.
-- Aumentar la separación entre el equipo y el receptor.
-- Conectar el equipo a una toma de un circuito eléctrico diferente al que está conectado el receptor.
-- Consultar con el distribuidor o un técnico de radio/TV experimentado para obtener ayuda.

Este dispositivo contiene transmisores/receptores exentos de licencia que cumplen con los RSS exentos de “Innovation, Science and Economic Development Canada”. Su operación está sujeta a las siguientes dos condiciones:

- Este dispositivo no puede causar interferencias.

-- Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que pueda afectar el funcionamiento deseado.

Este equipo cumple con los límites de exposición a la radiación de la Comisión Federal de Comunicaciones y la radiofrecuencia de circuitos integrados establecidos para un entorno no controlado. Las antenas utilizadas para este transmisor deben instalarse y operarse garantizando una distancia de separación de al menos 20 cm con respecto a las personas y no deben colocarse ni funcionar junto con ninguna otra antena o transmisor. Los instaladores deben asegurar una distancia de separación de 20 cm entre el dispositivo (excluyendo su controlador de mano) y los usuarios.

Esta marca indica que este producto no debe desecharse con otros desechos domésticos en ningún lugar de la UE. Para evitar posibles daños al medio ambiente o la muerte humana por la eliminación incontrolada de desechos, recíclelos de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el minorista al que le compró el producto. Puede encargarse del reciclaje seguro para el medio ambiente.

Este aparato no está diseñado para que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por una persona responsable y así garantizar su seguridad. Los niños deben ser supervisados para garantizar que no jueguen con el aparato.

Advertencia: El reemplazo del transmisor UV-C por parte del usuario no está permitido.

Si el emisor de UV-C no se puede reemplazar, debe indicarse claramente.

El uso no intencionado del aparato o el daño a la carcasa puede resultar en el escape de radiación UV-C peligrosa. La radiación UV-C puede, incluso en pequeñas dosis, causar daño a los ojos y la piel.

Asegúrese de que el dispositivo esté desconectado de la red eléctrica antes de quitar la protección.

Este producto cumple con la concentración máxima permitida de ozono de 0,050 partes por millón por volumen (ppmv) en un período de 24 h.

ADVERTENCIA: La radiación ultravioleta es peligrosa para los ojos y la piel. No opere el emisor de UV-C fuera del aparato.

ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA -estas instrucciones de mantenimiento son para uso exclusivo de personal calificado. Para reducir el riesgo de descarga eléctrica, no realice ninguna reparación o mantenimiento que no estén contemplados en las instrucciones de funcionamiento, a menos que esté calificado para hacerlo.

ADVERTENCIA: DESCONECTE LA FUENTE DE ALIMENTACIÓN ANTES DE HACER UN MANTENIMIENTO.

Iniciar preparación

Sustitución del filtro

1, Dé la vuelta al purificador de aire y gire la cubierta del filtro en sentido antihorario para retirarla.

2.Extraiga el filtro antiguo de la máquina; retire la cubierta para extraerlo.

3、El sensor de polvo se encuentra en el interior de la red de admisión de aire del purificador de aire. Puede retirar la cubierta y usa un cepillo suave para limpiar el polvo.

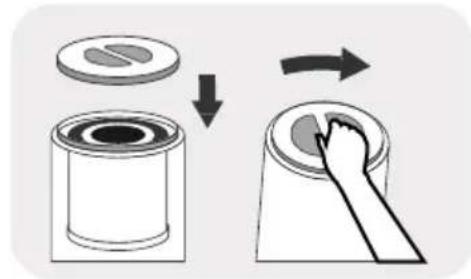

Instale el filtro purificador

2、Sustituya la cubierta y la tapa. Gire la cubierta del filtro en el sentido horario para apretarla.

1 El filtro es un artículo consumible, por lo que no se incluye en nuestra política de garantía.
Confirme que el filtro se encuentra en buenas condiciones antes de quitar la envoltura protectora.
2、No utilice el purificador de aire sin el filtro.
3、La unidad de filtro debe desconectarse de la fuente de alimentación antes de reemplazar el filtro.

Encendido

- Coloque el purificador de aire sobre una superficie plana y luego inserte el enchufe en la toma de corriente;

• Este producto solo puede
  usarse en tomas de 100-240 V 50/60 Hz.

Antes de insertar el enchufe en la toma de corriente, asegúrese de que sus manos y el enchufe estén secos. Si tiene agua en las manos o en el enchufe, antes de insertar este último en la toma de corriente asegúrese de que no haya humedad.

- Después de encender la unidad, la luz del panel de operaciones parpadeará una vez. Después de 1 segundo, a excepción de la luz tenue del interruptor, todas las demás luces se apagan.

• Cierre las puertas y ventanas cuando lo use;
• Si la calidad del aire no mejora después de que el purificador de aire ha estado funcionando por un tiempo, abra las puertas y ventanas para mantener la circulación de aire. (En ambientes extremos)

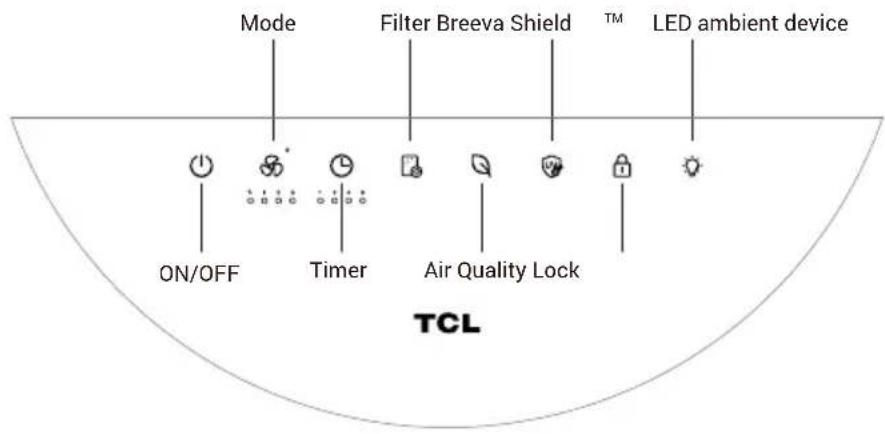

panel de operación breeva A51

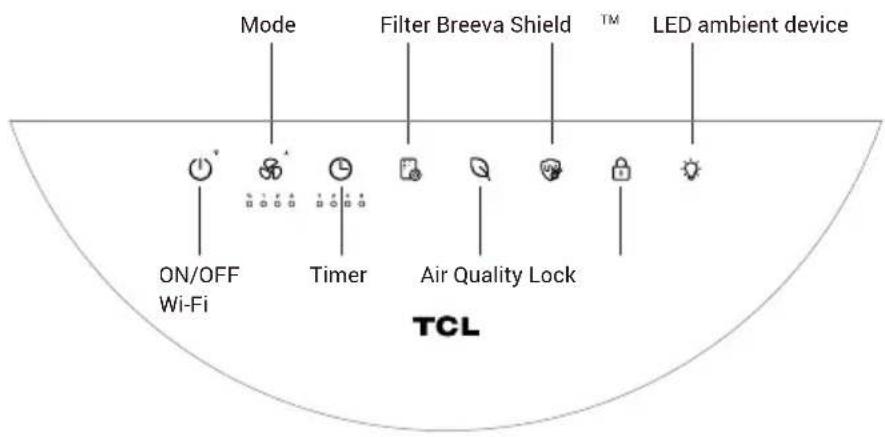

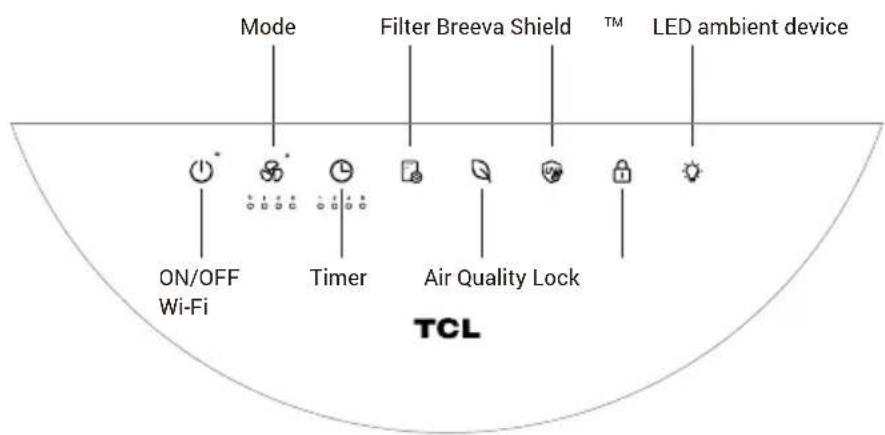

Panel de operación breeva A5 Wi-Fi

Inserte el enchufe de alimentación en la toma de corriente y presione el botón "enc./apag." para encender la máquina.

• En el estado de espera, presione el botón de encendido una vez para iniciar el purificador de aire.
• Cuando el purificador de aire no esté en el estado de "Encendido", presione este botón para pasar del estado actual al estado de espera y la luz del botón de encendido se atenuará. *El estado de espera se refiere al estado en que existe alimentación de energía pero el purificador no está encendido. (El primer uso es automático, luego los usos posteriores corresponden al último estado previo al apagado).

Modo

• En el estado de trabajo, presione el botón de velocidad del viento para ajustar este parámetro. Los valores de configuración de velocidad del viento siguen el siguiente orden:
  Automático-suspensión-1ra marcha-2da marcha-3ra marcha

- En el modo automático, cuando la calidad del aire es excelente, opera en primera marcha, cuando la calidad del aire es media, opera en segunda marcha, y cuando la calidad del aire es mala, opera en tercera marcha.

- En el modo de suspensión, todas las luces están atenuadas en un 50%. Mantenga presionado el botón de velocidad del viento durante 3 segundos para apagar las luces en el panel de control y mantenga presionado durante 3 segundos para encenderlas nuevamente. Cuando las luces del panel de control están apagadas, si se toca el panel, el resto de las luces de losbotones se iluminan en un 50% del estado operativo de cada función y se vuelven a apagar si no se realiza ninguna operación en 10 segundos.

Temporizador

• Presione el botón del temporizador en el estado de encendido para activar la función de temporizador.
  El tiempo se puede configurar en 1H-2H-4H-8H-cancelar temporización, y el indicador correspondiente tomará color blanco. Después de configurar el temporizador en apagado, presione el botón de encendido para cancelar la configuración del temporizador e ingresar inmediatamente al estado de espera

breevaShield

- Presione el botón breevaShield para activar la función de anión/UV-C en el estado de encendido, y presione el botón breevaShield nuevamente para apagarla.

Bloquear

- Mantenga presionado durante 3 segundos para encenderlo. Después de activarlo, el panel de control no se puede operar y el botón de bloqueo para niños parpadea dos veces cuando se toca cualquier botón. Presione el botón durante 3 segundos para desactivar el bloqueo para niños.

Filtro

• El temporizador interno calcula el tiempo de ejecución acumulado. Cuando el indicador de filtro parpadea en rojo (cada vez que se inicia) y el zumbador suena tres veces, indica que el filtro está a punto de expirar. Cuando el indicador del filtro parpadea en rojo (cada vez que se inicia) y el zumbador suena cinco veces, reemplace el filtro (el tiempo del temporizador se calcula a partir de pruebas de simulación de laboratorio, que pueden no ser completamente consistente con el uso real. Cuando el efecto de purificación sea deficiente, reemplace el filtro).
• Después de reemplazar el filtro, mantenga presionado el botón de reinicio de filtro durante 3 segundos, el zumbador sonará una vez y la luz indicadora tomará color blanco.

Calidad del aire (sin botón de función)

- Al leer los valores del sensor láser y el sensor de VOC, se determina la calidad del aire actual y su valor se muestra usando la luz LED de tres colores.

Cuando el color de la luz es blanco, la calidad del aire es excelente.

Cuando el color de la luz es amarillo, la calidad del aire es buena.

Cuando el color de la luz es rojo, la calidad del aire es mala.

- En el modo de encendido, pulse el botón de dispositivo ambiente LED para encender el dispositivo ambiente y vuelva a pulsar el botón para apagar el dispositivo ambiente.

(la versión Wi - Fi puede ajustar el brillo a través de la aplicación TCL home)

Conexión Wi-Fi (solo para breeva A5 Wi-Fi)

• En el modo de espera, mantenga presionado el botón de encendido durante 3 segundos, el zumbador sonará una vez y la máquina pasará al estado de distribución de red.
• Cuando la máquina entra a la red, el indicador de Wi-Fi parpadea rápidamente.
• Cuando se configura completamente la red de la máquina la luz indicadora de red Wi-Fi queda siempre encendida.
• La red Wi-Fi se apagará automáticamente si no se produce ningún emparejamiento u operación en 8 minutos.

Instrucciones de conexión de la aplicación

Puede escanear el código QR que aparece a continuación para descargar TCL HOME a través de un software de terceros o buscar "TCL HOME" en App Store y Google Play Store para descargar e instalar.

2、Configurar el dispositivo

En el estado de espera, mantenga presionado el botón de encendido durante 3 segundos, el zumbador sonará una vez, el indicador de red Wi-Fi parpadeará rápidamente y el dispositivo ingresará al estado configurable. Cuando el indicador de red Wi-Fi está siempre encendido, se puede utilizar la APLICACIÓN TCL HOME para operar el equipo una vez que se configura completamente.

Recordatorio

Si su conexión falla, consulte la lista siguiente:

A. Asegúrese de que su Bluetooth esté encendido.
B. Cuando agregue un dispositivo, asegúrese de que esté conectado a la red Wi-Fi.
C、Coloque el teléfono móvil tan cerca del dispositivo como le sea posible.
D、El teléfono no está en modo de ahorro de energía.

3. Operación por voz

Una vez completada la configuración, ingrese a la interfaz de operación del dispositivo, haga clic en la esquina superior derecha para ingresar a la configuración de operación de voz:

A. Haga clic en la función para comenzar la conexión con el asistente de voz.
B、TCL HOME integra ALEXA y el asistente de voz de Google, por lo que puede elegir su asistente de voz favorito.
C. Mostrará la guía de operación por voz.

Consejos

A.R. Debido a la actualización de la APLICACIÓN, la operación real puede ser ligeramente diferente a la descripción anterior. Siga las instrucciones de la APLICACIÓN actual.
B. La conexión Wi-Fi solo admite redes en la banda de frecuencia de 2,4 GHz y no admite redes en la banda de frecuencia de 5 GHz.
C、Apague el modo WiFi: Pulse durante 3 segundos el botón de Encendido/Apagado; el dispositivo volverá al modo red. En este punto, vuelva a pulsar el botón de Encendido/Apagado; el dispositivo cerrará el modo de distribución de red y el dispositivo.

NOTA: Mientras se conecta a una red WiFi, el icono WiFi permanecerá encendido incluso cuando se apague la unidad. Sin embargo, el icono WiFi se atenuará al 50% de su brillo cuando se apague la unidad. Si la unidad se desconecta de la WiFi, puede repararla en cualquier momento.

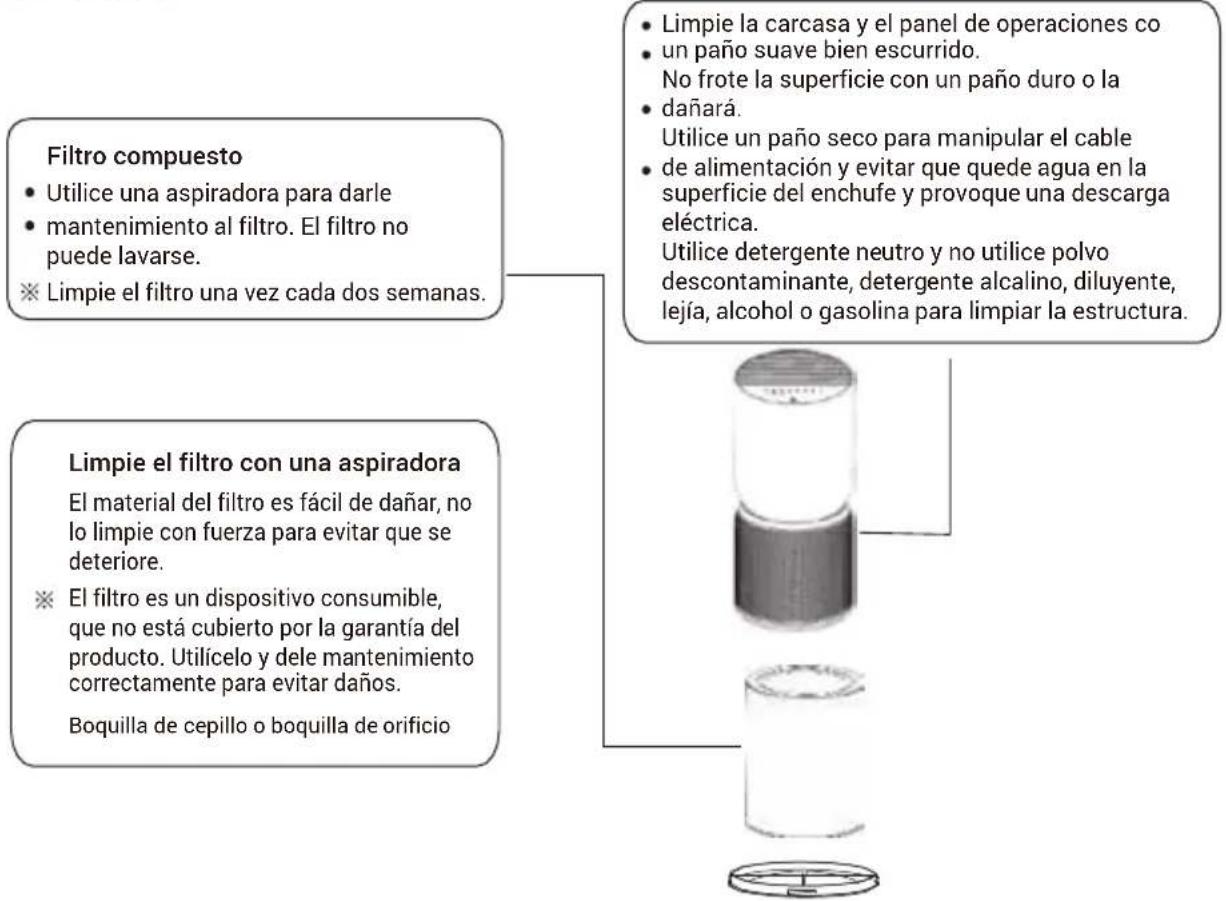

Precauciones de mantenimiento:

- Antes del mantenimiento, debe desenchufar el cable de alimentación y desconectar la fuente de alimentación.

Filtro compuesto • Utilice una aspiradora para darle • mantenimiento al filtro. El filtro no puede lavarse. ※ Limpie el filtro una vez cada dos semanas. Limpie el filtro con una aspiradora El material del filtro es fácil de dañar, no lo limpie con fuerza para evitar que se deteriore. ※ El filtro es un dispositivo consumible, que no está cubierto por la garantía del producto. Utilícelo y dele mantenimiento correctamente para evitar daños. Boquilla de cepillo o boquilla de orificio • Limpie la carcasa y el panel de operaciones co • un paño suave bien escurrido. No frote la superficie con un paño duro o la • dañará. Utilice un paño seco para manipular el cable • de alimentación y evitar que quede agua en la superficie del enchufe y provoque una descarga eléctrica. Utilice detergente neutro y no utilice polvo descontaminante, detergente alcalino, diluyente, lejía, alcohol o gasolina para limpiar la estructura.

Recordatorio

• No ponga en funcionamiento el equipo sin filtro. (Pierde la función de eliminación de polvo y desodorización, y el polvo inhalado puede hacer que el sensor de la máquina no funcione
• Durante el mantenimiento, no coloque arbitrariamente los accesorios extraídos. (Es posible tropezar o dañar los accesorios y los niños podrían lesionarse al jugar con ellos.)

Tiempo de referencia para el reemplazo del filtro
	Ciclo de reemplazo
Filtro compuesto	Cuando el indicador del panel parpadea (debe reemplazarse cada 6 meses después de su uso)
Condiciones: El tiempo de uso del producto es de 12 horas/día y el entorno de uso es normal.
Si la contaminación ambiental es grave, acorte el tiempo de reemplazo según corresponda.

※ Dependiendo del ambiente y el método de uso reales, el ciclo de reemplazo del filtro puede cambiar, por lo que si los resultados no son buenos, reemplace el filtro a tiempo.

• Después de reemplazar el filtro, mantenga presionado el botón de luz durante 3 segundos, el zumbador sonará una vez, el indicador del panel cambiará de color rojo a blanco y se habrá completado el reinicio.
• Deseche el filtro usado como basura no combustible.

A continuación se enumeran los problemas que puede encontrar durante el uso. Si no puede resolver el problema basándose en la siguiente información, comuníquese con su distribuidor local.

Problemas	Soluciones posibles
El indicador rojo en el panel parpadea durante mucho tiempo	Ignoró el recordatorio de reemplazar el filtro. Cuando el indicador rojo en el panel comienza a parpadear, no reemplazó el filtro a tiempo. Debe reemplazar el filtro y mantener presionado el botón de luz durante 3 segundos. Una vez que termina de reiniciarse el equipo, el indicador se apaga.
No hay salida de aire	El producto no está conectado a la fuente de alimentación. Inserte el enchufe en la toma de corriente y encienda el producto.
El producto ha estado funcionando durante mucho tiempo y la calidad del aire no ha mejorado significativa-mente.	Es posible que alguno de los filtros no esté correctamente colocado dentro del producto. Asegúrese de instalar el filtro en el orden correcto, comenzando por el filtro más interno: filtro compuesto-base.
	La humedad interior es demasiado alta, por lo que se forma condensado. No coloque el producto en un lugar con humedad alta como baños.
	Existen obstáculos alrededor del producto que afectan el efecto de depuración. (Consulte las instrucciones de uso.)
	La habitación donde se encuentra el producto es demasiado grande. El área recomendada para este producto es de aproximadamente 365 pies cuadrados.
Dificultad para eliminar la suciedad en el aire.	¿Está sucio el filtro? Si no existen mejoras después del mantenimiento, reemplace el filtro.
El aire soplado desde la salida de aire tiene un olor peculiar	¿Se usa en lugares con olores fuertes? Si lo usa en lugares con olores fuertes como áreas de fumar y para barbacoas, el filtro producirá un olor desagradable después de algunas semanas o meses. Reemplace el filtro y manténgalo bien ventilado.
Sin respuesta después de tocar los botones	bloqueo para niños está activo. Debe mantener presiona-Re do el botón de bloqueo para niños durante 3 segundos para desbloquearlo y luego tocar otros botones para operar.
Modelo del producto	Breeva A5W Breeva A5WW Breeva A5B Breeva A5BW Breeva A5WK Breeva A5WWK Breeva A5BK Breeva A5BWK
Voltaje nominal	EU: 220-240V~
Frecuencia nominal	EU: 50/60Hz
Potencia nominal	60W
Tasa de suministro de aire limpio (CADR)	400m^3/h
Área aplicable	2848m^2

Estamos dedicados a lograr una satisfacción del cliente del 100% y nos gustaría recibir sus comentarios sobre nuestro producto y servicio. Si algo no cumplió con sus expectativas o tiene alguna pregunta con respecto a su nuevo producto. Comuníquese con nosotros a través de [e-mail] sin dudarlo.

TCL OVERSEAS MARKETING LIMITED

7/F BUILDING 22E, 22 SCIENCE PARK EAST AVENUE, HONG KONG SCIENCE PARK, SHATIN NT

Contacta con nosotros: www.tcl.com

*Tenga a mano la factura de su pedido y el ID del pedido antes de ponerse en contacto con el servicio de atención al cliente.
