Tipo di prodotto	Frigorifero-congelatore
Marca	Electrolux
Modello	ENP7MD18S
Intervallo di temperatura congelatore	-15°C a -24°C
Intervallo di temperatura frigorifero	2°C a 8°C
Temperatura consigliata congelatore	-18°C
Temperatura consigliata frigorifero	4°C
Funzioni di raffreddamento rapido	Extra Freeze (congelatore), Extra Cool (frigorifero)
Funzione ECO	Sì, ottimizza la temperatura per risparmiare energia
Indicatore di consumo	ECOMETER (display a 3 barre)

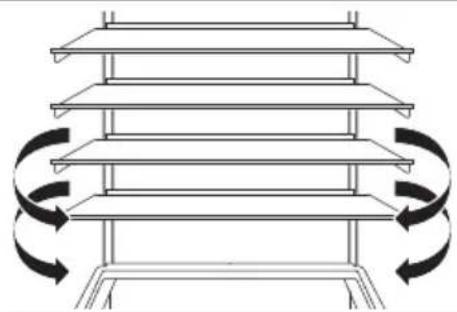

Sistema di circolazione dell'aria	MULTIFLOW (ventilatore per raffreddamento omogeneo)
Filtro aria	CleanAir+ (carbone attivo), sostituibile ogni 6 mesi
Sbrinamento frigorifero	Automatico
Sbrinamento congelatore	Senza brina (No Frost)
Illuminazione interna	Sì, classe di efficienza energetica F
Allarmi	Porta aperta, alta temperatura
Ricambi disponibili	Termostati, sensori, schede, lampade, maniglie, cerniere, ripiani (7 anni); guarnizioni porta (10 anni)
Alimentazione elettrica	230 V, 50 Hz
Manutenzione	Pulizia interna con acqua tiepida e sapone neutro; pannello di comando con panno umido

Domande frequenti - ENP7MD18S ELECTROLUX

Come regolare la temperatura del congelatore e del frigorifero?

Usare i tasti di temperatura corrispondenti. Per il congelatore, intervallo da -15°C a -24°C (consigliato -18°C). Per il frigorifero, intervallo da 2°C a 8°C (consigliato 4°C). La temperatura impostata viene visualizzata e verrà raggiunta entro 24 ore.

Come attivare la funzione Extra Freeze?

Premere il tasto Extra Freeze. La spia si accende. Questa funzione accelera il congelamento degli alimenti freschi. Attivarla almeno 24 ore prima di inserire gli alimenti. Si arresta automaticamente dopo un massimo di 52 ore.

Cosa fare in caso di allarme alta temperatura?

Quando la spia dell'allarme lampeggia e viene visualizzato H°, premere un qualsiasi pulsante per disattivare l'allarme acustico. L'allarme si riattiva dopo 1 ora se la temperatura non è tornata normale. Verificare la causa (porte aperte, troppi cibi caldi, ecc.).

Come pulire l'interno dell'apparecchio?

Prima del primo utilizzo e regolarmente, pulire l'interno e gli accessori con acqua tiepida e sapone neutro. Risciacquare e asciugare. Non utilizzare prodotti abrasivi. Il pannello di comando si pulisce con un panno umido.

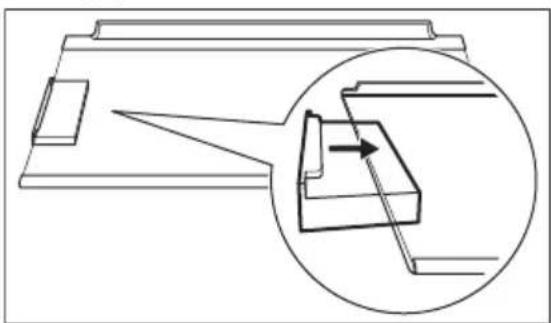

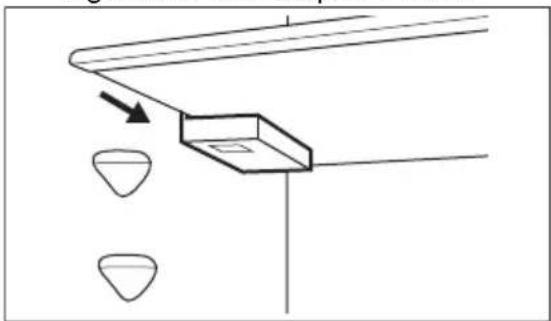

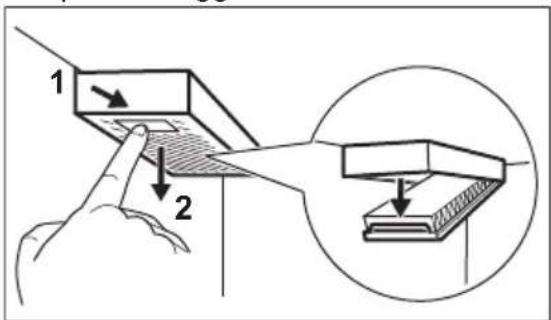

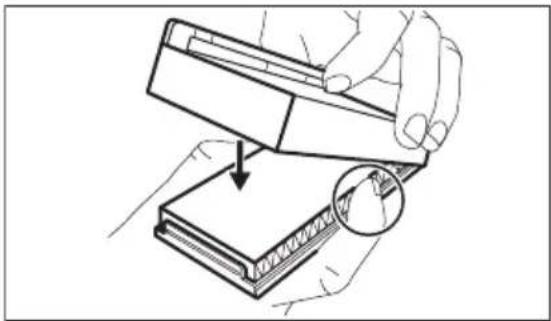

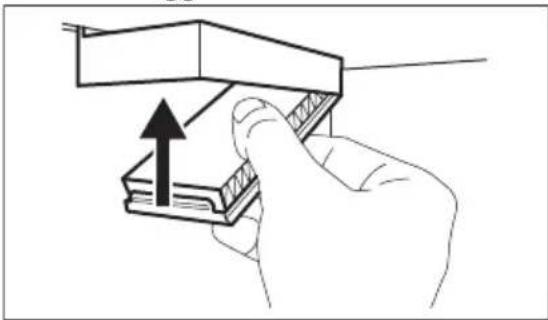

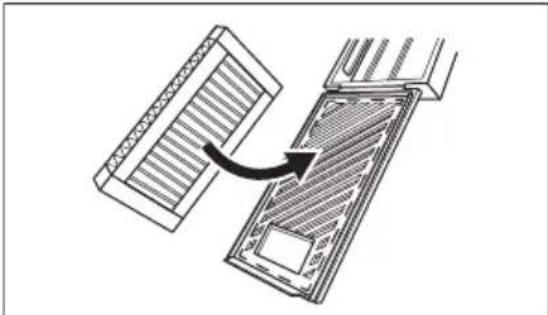

Come sostituire il filtro CleanAir+?

Aprire l'involucro di plastica, rimuovere il vecchio filtro e inserire il nuovo. Richiudere fino allo scatto. Il filtro si trova sotto il ripiano superiore in vetro del frigorifero. Sostituirlo ogni 6 mesi. È disponibile presso il rivenditore.

Cosa fare se l'apparecchio non funziona?

Verificare se l'apparecchio è acceso (vedere accensione). Assicurarsi che la spina sia ben inserita e che la presa di corrente sia sotto tensione. Se il problema persiste, contattare il servizio assistenza autorizzato.

Come risparmiare energia con questo congelatore?

Utilizzare la funzione ECO che imposta la temperatura ottimale (frigorifero 4°C, congelatore -18°C). Evitare di aprire frequentemente la porta. Assicurarsi che le aperture di ventilazione non siano ostruite. L'ECOMETER indica il consumo energetico.

Come accendere o spegnere l'apparecchio?

Per accendere, inserire la spina. Per spegnere, premere contemporaneamente i tasti di temperatura del frigorifero e del congelatore per 5 secondi finché non viene visualizzato OF, quindi scollegare la spina.

Il congelatore necessita di sbrinamento manuale?

No, il vano congelatore è senza brina (No Frost). Non c'è accumulo di brina sulle pareti. Lo sbrinamento del frigorifero è automatico: l'acqua di condensa evapora tramite un serbatoio sul compressore.

Cosa fare se la porta non si chiude correttamente?

Pulire le guarnizioni della porta con acqua tiepida. Verificare che l'apparecchio sia in bolla. Consultare le istruzioni di installazione per regolare la porta. Se le guarnizioni sono difettose, contattare il servizio assistenza per la sostituzione.

MANUALE UTENTE ENP7MD18S ELECTROLUX

IT Istruzioni per l'uso | Frigo-Congelatore 40

Ti diamo il benvenuto in Electrolux! Grazie per aver scelto di acquistare questo prodotto.

Per ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza tecnica e la riparazione:

www.electrolux.com/support

Con riserva di modifiche.

INDICE

1. INFORMAZIONI DI SICUREZZA....40
2. ISTRUZIONI DI SICUREZZA....42
3. PANNELLO DEI COMANDI 45
4. USO QUOTIDIANO....48
5. CONSIGLI E SUGGERIMENTI....51
6. CURA E PULIZIA....53
7. RISOLUZIONE DEI PROBLEMI....55
8. DATI TECNICI....58
9. INFORMAZIONI PER GLI ISTITUTI DI TEST....58
10. CONSIDERAZIONI SULL'AMBIENTE.... 58

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

- Quest'apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'utilizzo in sicurezza dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini di età compresa tra i 3 e gli 8 anni e le persone con disabilità diffuse e complesse possono caricare e scaricare l'apparecchiatura a condizione che siano stati istruiti adeguatamente. Tenere i bambini al di sotto dei 3

anni lontani dall'apparecchiatura, a meno che non vi sia una supervisione continua.

• Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchiatura.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.
• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

1.2 Avvertenze di sicurezza generali

• Quest'apparecchiatura è destinata esclusivamente alla conservazione di alimenti e bevande.
• Quest'apparecchiatura è progettata per un uso domestico singolo in un ambiente interno.
• Quest'apparecchiatura può essere utilizzata in uffici, camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).
• Per evitare la contaminazione degli alimenti rispettare le seguenti istruzioni:

– non aprire la porta per lunghi periodi;
– pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di drenaggio accessibili;
- conservare la carne e il pesce crudo in contenitori adeguati in frigorifero, in modo che non venga a contatto con altri alimenti e non goccioli su altri alimenti.

• AVVERTENZA: Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, siano libere da ostruzioni.
• AVVERTENZA: Non usare dispositivi elettrici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.

• AVVERTENZA: Non danneggiare il circuito refrigerante.

• AVVERTENZA: Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.
• Quando l'apparecchiatura resta vuota per un lungo periodo di tempo, spegnerla, sbrinarla, pulirla, asciugarla e lasciare la porta aperta per evitare la formazione di muffa al suo interno.
• Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Non usare l'apparecchiatura prima di installarla nella struttura a incasso date le misure di sicurezza.
• Seguire le istruzioni separate per l'installazione dell'apparecchiatura e l'inversione degli sportelli disponibili sul nostro sito web.
• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.

• In fase di prima installazione o dopo aver girato la porta, attendere almeno 4 ore prima di collegare l'apparecchiatura alla sorgente di alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.

• Prima di eseguire eventuali operazioni sull'apparecchiatura (ad esempio invertire la porta), togliere la spina dalla presa di corrente.
• Non installare l'apparecchiatura vicino a radiatori o fornelli, forni o piani cottura, se non diversamente specificato nelle istruzioni di installazione.
• Non esporre l'apparecchiatura alla pioggia.
• Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
• Non installare questa apparecchiatura in aree troppo umide o troppo fredde.

• Quando si sposta l'apparecchiatura, sollevarla dal bordo anteriore, così da non graffiare il pavimento.

• Proteggere il pavimento dai graffi quando si inverte lo sportello dell'apparecchiatura.

• L'apparecchiatura contiene un sacchetto di essiccante. Questo prodotto non è un giocattolo. Questo prodotto non è un alimento. Smaltirlo immediatamente.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

AVVERTENZA!

In fase di posizionamento dell'apparecchiatura, verificare che il cavo di alimentazione non sia intrappolato o danneggiato.

AVVERTENZA!

Non utilizzare prese multiple e prolunghe.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.
  • L'apparecchiatura deve disporre di una messa a terra.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Se la presa di alimentazione domestica non è collegata a terra, collegare l'apparecchiatura a una messa a terra separata in conformità alle normative vigenti, consultando un elettricista qualificato.
• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il centro di assistenza tecnica autorizzato o un elettricista per sostituire i componenti elettrici.
• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.

2.3 Utilizzo

AVVERTENZA!

Rischio di lesioni, scottature o scosse elettriche.

L'apparecchiatura contiene gas mabile, isobutano (R600a), un gas le con un alto livello di compatibilità ntale, Fare attenzione a non ggiare il circuito refrigerante che ne isobutano.

• Non modificare le specifiche tecniche dell'apparecchiatura.
• È severamente vietato qualsiasi uso del prodotto a incasso come libera installazione.
• Questa apparecchiatura è destinata a un utilizzo a temperature ambiente comprese tra 10°C e 43°C. L'intervallo di temperature specificato garantisce il corretto funzionamento dell'apparecchiatura.
• Non introdurre apparecchiature elettriche (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
• Nel caso di danno al circuito refrigerante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
• Non introdurre bevande analcoliche nel vano congelatore. Si verrà a creare una pressione nel contenitore della bevanda.
• Non conservare gas e liquidi infiammabili nell'apparecchiatura.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
  • Non toccare il compressore o il condensatore. Sono incandescenti.
• Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.
• Non ricongelare del cibo precedentemente scongelato.

• Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.

• Avvolgere gli alimenti con materiali per uso alimentare prima di metterli nello scomparto del congelatore.

• Evitare che gli alimenti vengano a contatto con le pareti interne degli scomparti dell'apparecchiatura.

2.4 Illuminazione interna

AVVERTENZA!

Pericolo di scossa elettrica.

• Questo prodotto contiene una o più sorgenti luminose di classe di efficienza energetica F.
• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.5 Cura e pulizia

AVVERTENZA!

Rischio di lesioni o danni all'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• L'unità refrigerante di questa apparecchiatura contiene idrocarburi. L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.

2.6 Assistenza tecnica

- Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza

Autorizzato. Utilizzare solo ricambi originali.

• Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia.
• I pezzi di ricambio seguenti sono disponibili per almeno 7 anni dopo la cessazione della produzione del modello: termostati, sensori di temperatura, circuiti stampati, sorgenti luminose, maniglie delle porte, cerniere delle porte, vassoi e cestelli. Le guarnizioni per porte sono disponibili per almeno 10 anni dopo la cessazione della produzione del modello. La durata potrebbe essere più lunga nel tuo Paese. Per ulteriori informazioni visita il nostro sito web.
• Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.
• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Non danneggiare i componenti dell'unità refrigerante che si trovano vicino allo scambiatore di calore.

3. PANNELLO DEI COMANDI

1 ECOMETER indicatore
2 Extra Cool tasto/spia
3 Spia vano frigorifero
4 Spia allarme
5 Spia dell'allarme di porta aperta
6 Spia vano congelatore
7 Extra Freeze tasto/spia
8 Tasto/spia della temperatura del congelatore
9 Tasto/spia della temperatura del frigorifero
10 Tasto ECO

3.1 Accensione/Spegnimento

Accensione

Collegare la spina alla presa di alimentazione.

Per selezionare una temperatura impostata diversa, fai riferimento a “Regolazione della temperatura”.

Se dE on compare sul display, fai riferimento a "Risoluzione dei problemi".

Disattivare la

1. Tenere premuti contemporaneamente il tasto temperatura del frigorifero e il tasto temperatura del congelatore per 5 sec Il display mostra che lampeggia.

2. Quando il display mostra, scollegare la spina dalla presa di corrente.

3.2 Regolazione della temperatura

L'intervallo di temperatura può variare tra -15°C e -24°C per il congelatore (consigliato -18°C) e tra 2°C e 8°C per il frigorifero (consigliato 4°C).

Premi i tasti della temperatura per impostare la temperatura dell'apparecchiatura.

Impostare la temperatura consigliata accendendo ECO funzione. Fare riferimento alla funzione "ECO funzione".

Le spie della temperatura mostrano la temperatura impostata.

i

La temperatura impostata verrà raggiunta entro 24 h.

Dopo un'interruzione di corrente l'apparecchiatura ripristina le temperature impostate.

3.3 Accensione/Spegnimento dello scomparto frigorifero

Per spegnere:

1. Tieni premuto il tasto della temperatura del frigorifero per 5 sec. Il display mostra OF che lampeggia.
2. Una volta spento il vano frigorifero, il display visualizza OF

Per accendere:

1. Tieni premuto il tasto della temperatura del frigorifero per 5 sec. Il display mostra On che lampeggia.
2. Il vano frigorifero è acceso e viene ripristinata la temperatura impostata in precedenza.

3.4 Accensione/Spegnimento dello scomparto congelatore

Per spegnere:

1. Tieni premuto il tasto della temperatura del congelatore per 5 sec. Il display mostra che lampeggia.
2. Una volta spento il vano congelatore, il display visualizza OF

Per accendere:

1. Tieni premuto il tasto della temperatura del congelatore per 5 sec. Il display mostra che lampeggia.

2. Il vano congelatore è acceso e viene ripristinata la temperatura impostata in precedenza.

3.5 ECO funzione

La funzione ECO imposta la temperatura ottimale per garantire la conservazione degli alimenti riducendo al minimo il consumo energetico.

1. Per attivare la funzione, premere il pulsante ECO.

La temperatura del frigorifero è impostata a +4°C e la temperatura del congelatore a -18°C.

1. Per disattivare la funzione, premi nuovamente il tasto ECO o seleziona una temperatura impostata diversa (fai riferimento a "Regolazione della temperatura").

Dopo aver disattivato la funzione ECO, la temperatura del frigorifero è impostata a +2 °C e la temperatura del congelatore a -20 °C.

L'attivazione di ECO disattiva le funzioni Extra Cool e Extra Freeze.

La spia ECOMETER mostra il consumo energetico corrente dell'apparecchiatura. Tre barre completamente illuminate indicano la configurazione più efficiente dal punto di vista energetico.

3.6 Funzione Extra Cool

Questa funzionalità consente di raffreddare rapidamente grandi quantità di alimenti caldi senza riscaldare gli alimenti già conservati nello scomparto frigorifero.

Per attivare la funzione, premi il tasto Extra Cool.

La spia Extra Cool si accende. Quando la funzione Extra Cool è attiva, la ventola potrebbe funzionare automaticamente.

Questa funzione si interrompe in modo automatico dopo 6 h. Quando la funzione è spenta anche la spia Extra Cool si spegne.

Premi il tasto Extra Cool per disattivare la funzione Extra Cool prima che termini automaticamente.

Per impostare una temperatura diversa del frigorifero, disattivare la funzione Extra Cool.

3.7 Funzione Extra Freeze

La funzione Extra Freeze viene utilizzata per eseguire il pre-congelamento e il congelamento rapido in sequenza nel vano congelatore. Questa funzione accelera il congelamento di alimenti freschi e protegge i prodotti già riposti evitando che si scaldino.

Per congelare alimenti freschi, attivare la funzione Extra Freeze almeno 24 h prima di introdurli nel vano congelatore.

Premere il tasto Extra Freeze per attivare questa funzione.

La spia Extra Freeze si accende. La funzione Extra Freeze si arresta automaticamente dopo un massimo di 52 h.

Premere il tasto Extra Freeze per disattivare la funzione prima che termini automaticamente.

3.8 Allarme temperatura elevata

Quando la temperatura nello scomparto congelatore aumenta, la spia di allarme lampeggia, l'indicatore della temperatura del congelatore mostra H°, che lampeggia e il segnale acustico si avvia.

Per disattivare l'allarme, premere qualsiasi pulsante.

La spia di allarme e il suono si disattivano. L'indicatore della temperatura del congelatore H° visualizza per 5 sec prima di indicare nuovamente la temperatura del congelatore.

L'allarme si riavvia 1 h dopo la disattivazione fino al ripristino delle condizioni normali. Se non si preme alcun tasto, il segnale acustico si spegne automaticamente dopo 1h.

3.9 Allarme di porta aperta

La spia di allarme di apertura dello sportello si accende con il suono se lo sportello del frigorifero viene lasciato aperto per 5 min. o se lo sportello del congelatore viene lasciato aperto per 80 sec.

L'allarme si arresta dopo la chiusura della porta. Premi un tasto qualsiasi per spegnere il segnale acustico.

Se non si preme alcun tasto, il segnale acustico si spegne automaticamente dopo 1 ora.

3.10 Modalità di impostazione

La modalità di impostazione consente di abilitare o disabilitare la spia ECOMETER, per ripristinare le impostazioni di fabbrica dell'apparecchiatura e per modificare le unità di temperatura da °C a °F.:

Attivazione della Modalità di impostazione

1. Tenere premuto il tasto ECO sull'apparecchiatura per 3 sec. Il display mostra SE tt che lampeggia.

2. Una volta attivata la modalità Impostazioni, il display mostra PE On

Tenere premuto il tasto ECO per circa 3 sec, per disattivare la modalità di impostazionie.

La modalità di impostazione si disattiva, se non si interagisce con il pannello dei comandi per 60 sec.

Navigazione nella modalità Impostazioni

Premere il tasto della temperatura del frigorifero per modificare il parametro. Premere il tasto della temperatura del congelatore per modificare il valore del parametro.

Display Parametri predefiniti

PE On	ECOMETER indicatore
tS On	Il pulsante emette un suo-no
CF PC	Unità di temperatura
FS 03	Impostazioni di fabbrica

ECOMETER indicatore

Per accendere o spegnere ECOMETER :

1. Attivare la modalità di impostazione:

2. Toccare fin quando il display non mostrerà per l'indicatore abilitato o OF l'indicatore disabilitato ECOMETER.

3. Uscire dalla modalità di impostazione.

Il pulsante emette un suono

Abilitare o disabilitare i suoni:

1. Attivare la modalità di impostazione:
2. Toccare finché sul display non compare 15. Toccare per attivare o disattivare i segnali acustici. L'indicatore cambierà in per suoni abilitati o per suoni disabilitati.
3. Uscire dalla modalità di impostazione.

Unità di temperatura

Per modificare l'unità di temperatura:

1. Attivare la modalità di impostazione:
2. Toccare PE finché il display non mostra CF e .Toccare l'indicatore che mostra l'unità da selezionare tra per Celsius e OF per Fahrenheit.
3. Uscire dalla modalità di impostazione.

Impostazioni di fabbrica

Questa funzione ripristina ogni impostazione alle impostazioni predefinite di fabbrica. Per ripristinare le impostazioni predefinite di fabbrica:

1. Attivare la modalità di impostazione:

2. Toccare finché sul display non compare e. Toccare finche sul display non compare on diventa flampeggiante e quindi fisso, il che indica che sono state ripristinate le impostazioni di fabbrica.

3. Uscire dalla modalità di impostazione.

4. USO QUOTIDIANO

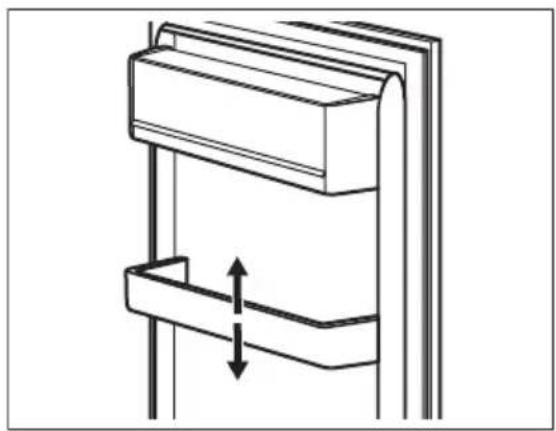

4.1 Posizionamento dei ripiani della porta

Per una conservazione più facile degli alimenti i ripiani della porta possono essere posizionati a diverse altezze. Sollevare il ripiano per riposizionarlo.

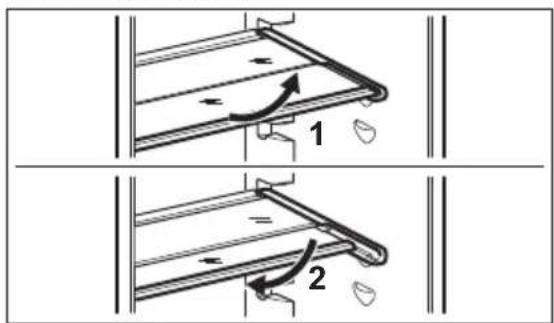

Le pareti del frigorifero sono dotate di guide. È possibile modificare la posizione dei ripiani.

Questa apparecchiatura è dotata di un ripiano flessibile. La metà anteriore del ripiano può essere collocata sotto alla seconda metà:

1. Estrarre con attenzione la metà anteriore.
2. Farla scorrere nel binario inferiore e sotto al secondo ripiano.

Per garantire una corretta circolazione dell'aria, non spostare il ripiano di vetro posto sopra il cassetto delle verdure.

Nella parte inferiore dello scomparto frigorifero si trova un cassetto estraibile.

Il ripiano in vetro del GreenZone è dotato di un dispositivo che ne regola la tenuta e permette di avere un'umidità ottimale all'interno del cassetto.

4.4 Rimozione dei cassetti GreenZone

1. Svuotare il cassetto.

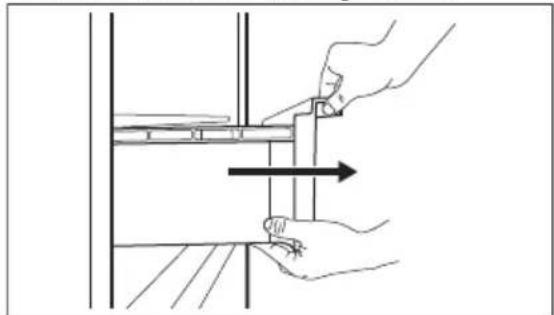

2. Estrarre il cassetto dal frigorifero.

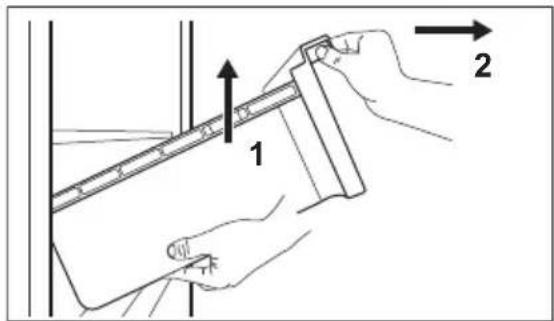

1. Sollevare la parte anteriore del cassetto.

2. Estrarre il cassetto sollevandolo.

4.5 Estrazione di ExtraChill

È presente un cassetto sopra il cassetto GreenZone.

Per rimuovere il cassetto:

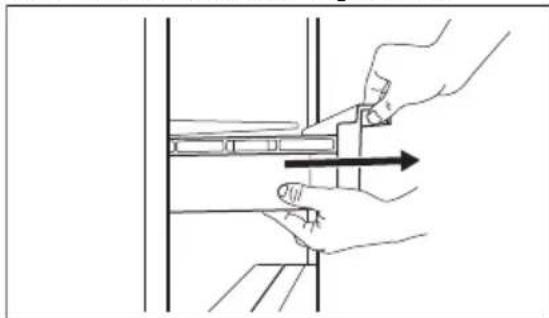

1. Estrarre il cassetto dal frigorifero.

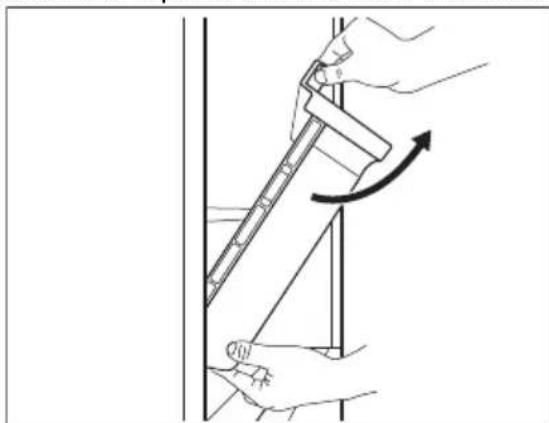

1. Sollevare la parte anteriore del cassetto.

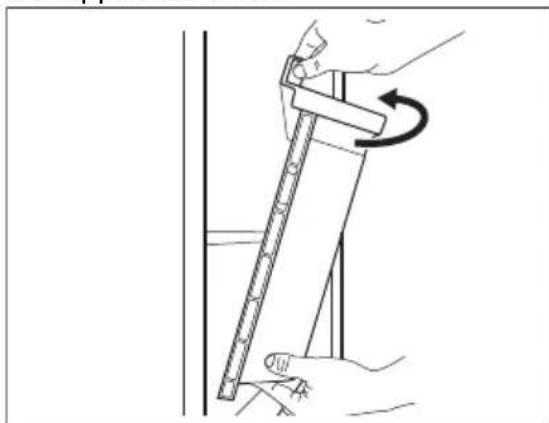

1. Sollevare e ruotare il cassetto per estrarlo dall'apparecchiatura.

4.6 Rimozione del coperchio in vetro dei cassetti

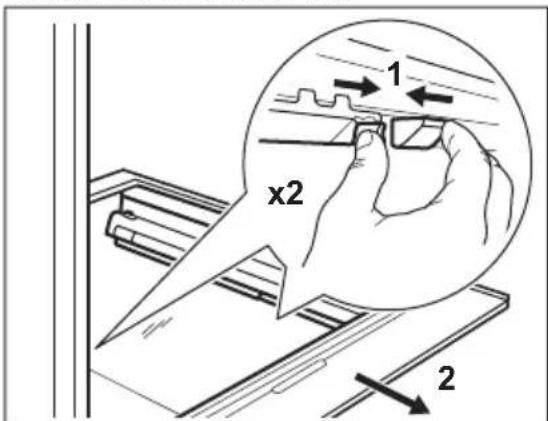

1. Sbloccare contemporaneamente la presa laterale su entrambi i lati.

1. Tirare il supporto del ripiano in vetro verso di sé.

4.7 Controllo umidità

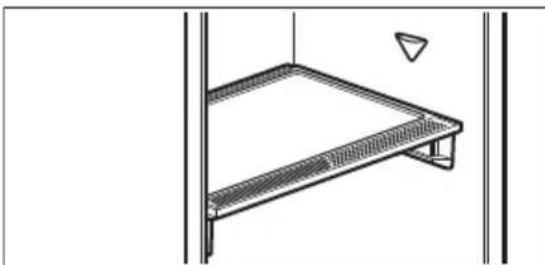

Il ripiano in vetro del vano GreenZone è dotato di un dispositivo che permette di mantenere un'umidità ottimale al suo interno.

Non collocare alimenti sul dispositivo di controllo dell'umidità.

Per rimuovere il dispositivo di controllo dell'umidità:

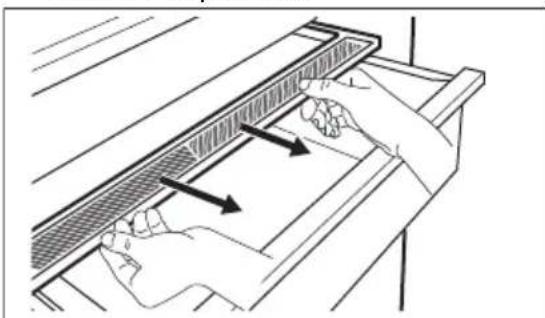

1. Apri il vano sotto il ripiano in vetro ed estrai il coperchio.

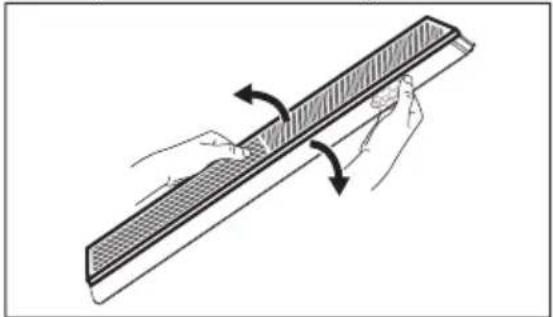

1. Per sostituire la membrana bianca del dispositivo, afferrare il dispositivo al

centro e separare la membrana dal coperchio tirando il coperchio.

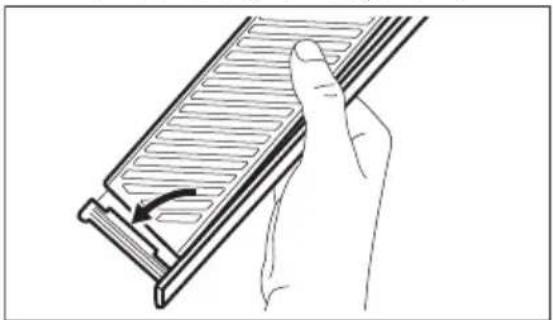

1. Monta una nuova membrana sul coperchio premendo il bordo della membrana sopra il coperchio.

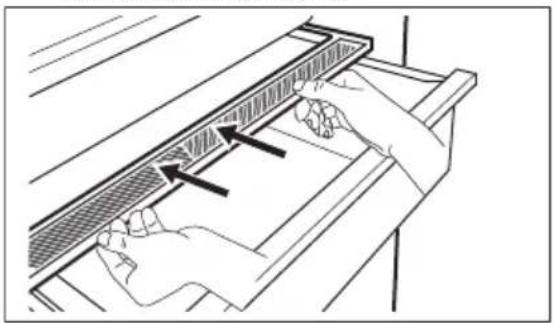

1. Rimonta il dispositivo di controllo dell'umidità sul vano.

Nel cassetto GreenZone può presentarsi della condensa. Rimuoverlo con un panno morbido.

4.8 MULTIFLOW

Lo scomparto frigorifero è dotato della ventola MULTIFLOW che consente il raffreddamento rapido ed efficace degli alimenti e mantiene uniforme la temperatura dello scomparto.

La ventola si attiva automaticamente e funziona solo quando la porta viene chiusa.

Non ostruire le aperture di ventilazione.

Non rimuovere il pannello MULTIFLOW. Per le istruzioni di pulizia fare riferimento al capitolo "Cura e pulizia".

4.9 Filtro CleanAir+

Nell'apparecchiatura può essere presente un filtro a carbone CleanAir+ fornito dal produttore.

Il filtro a carbone purifica l'aria eliminando gli odori nello scomparto frigorifero, preservando così la qualità di conservazione.

Alla consegna il filtro e il suo alloggiamento in plastica si trovano in un sacchetto di plastica (fare riferimento alla sezione "Installazione e sostituzione del filtro CleanAir+ " nel capitolo "Cura e pulizia" per l'installazione).

4.10 Portabottiglie

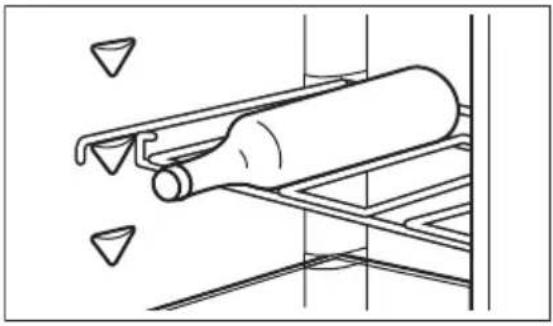

Disporre le bottiglie (con l'apertura rivolta verso l'esterno) sull'apposito ripiano.

Posizionare solo le bottiglie chiuse sul ripiano.

4.11 Congelamento di alimenti freschi

Usare lo scomparto congelatore per il congelamento degli alimenti freschi e per la conservazione di alimenti congelati e surgelati a lungo.

Attivare la funzione Extra Freeze almeno 24 h prima di inserire gli alimenti da congelare nello scomparto congelatore.

Conservare gli alimenti freschi distribuiti uniformemente nel primo scomparto o cassetto dall'alto.

Non superare la quantità massima di alimenti che possono essere congelati senza aggiungere altri alimenti freschi 24 h (fare riferimento alla targhetta identificativa).

Al termine del processo di congelamento, l'apparecchiatura ritorna automaticamente all'impostazione della temperatura precedente (vedere la "funzione Extra Freeze").

Per ulteriori informazioni, fare riferimento a "Consigli per il congelamento".

4.12 Conservazione di cibi congelati

Quando si attiva l'apparecchiatura per la prima volta o dopo un periodo di inutilizzo, attivare la funzione Extra Freeze almeno 3 h prima di mettere i prodotti nello scomparto di congelamento.

Per conservare grandi quantità di cibo, rimuovere i cassetti e posizionare il cibo direttamente sui ripiani, almeno 15 mm lontano dalla porta.

ATTENZIONE!

Se l'alimentazione è rimasta spenta più a lungo del valore indicato sulla targhetta identificativa come "tempo di risalita", gli alimenti scongelati devono essere consumati immediatamente. Vedere "Allarme temperatura elevata".

4.13 Produzione dei cubetti di ghiaccio

Quest'elettrodomestico è dotato di una o più vaschette per la produzione di cubetti di ghiaccio.

Non utilizzare strumenti metallici per estrarre le vaschette dal congelatore.

5. CONSIGLI E SUGGERIMENTI

5.1 Consigli per il risparmio energetico

• Congelatore: La configurazione originale garantisce l'uso più efficiente dell'energia.

• Frigorifero: La configurazione con i cassetti nella parte inferiore dell'apparecchiatura e i ripiani distribuiti uniformemente garantisce l'uso più efficiente dell'energia. La posizione degli scomparti sulla porta non influisce sul consumo energetico.
  • Non aprire frequentemente la porta e limitare il più possibile i tempi di apertura.

• Congelatore: Più fredda è l'impostazione della temperatura, maggiore è il consumo di energia.

• Frigorifero: Non impostare una temperatura troppo alta, a meno che non sia richiesta dalle caratteristiche dell'alimento.
• Se la temperatura ambiente è elevata, il controllo della temperatura è impostato su un valore basso e l'apparecchiatura è a pieno carico, il compressore può funzionare in maniera ininterrotta, causando la formazione di brina o di ghiaccio sull'evaporatore. In questo caso impostare il controllo della temperatura su

una posizione più elevata per consentire lo sbrinamento automatico.

• Non coprire le griglie o i fori di ventilazione.
- Assicurarsi che i prodotti alimentari all'interno dell'apparecchiatura permettano la circolazione dell'aria attraverso i fori nella parte interna posteriore dell'apparecchio.

5.2 Consigli per il congelamento

• Non congelare bottiglie o lattine con liquidi, in particolare bevande contenenti anidride carbonica. Possono esplodere durante il congelamento.
  • Non mettere cibi caldi nel congelatore.
  • Non collocare alimenti freschi non congelati direttamente accanto a quelli già congelati.
• Non mangiare i cubetti di ghiaccio, i ghiaccioli o le granite subito dopo averli tolti dal congelatore.
• Non congelare nuovamente il cibo scongelato.

5.3 Consigli per la conservazione di cibi congelati

• Lo scomparto congelatore è quello contrassegnato con ✱***
• Una buona impostazione della temperatura che garantisce la conservazione degli alimenti congelati è una temperatura inferiore o uguale a -18 °C.
• L'impostazione di una temperatura più elevata all'interno dell'apparecchiatura può portare a una minore durata di conservazione.
• L'intero scomparto del congelatore è adatto alla conservazione di prodotti alimentari surgelati.
• Lasciare abbastanza spazio intorno al cibo per permettere all'aria di circolare liberamente.

5.4 Periodo di conservazione per scomparto congelatore

Tipo di cibo Periodo

di conservazione (mesi)

Pane 3

Frutta (a eccezione degli agrumi) 6 - 12

Verdure 8 - 10

Avanzi senza carne 1 - 2

Latticini:

Burro	6 - 9
Formaggio a pasta molle (ad es. mozzarella)	3 - 46
Formaggio a pasta dura (ad es. parmigiano, cheddar)

Frutti di mare:

Pesci grassi (ad es. salmone, sgombro)	2 - 3
	4 - 6
Pesci magri (ad es. merluzzo, platessa)	12
	3 - 4
Gamberetti	1 - 2
Vongole e cozze sgusciate
Pesce cotto

Carne:

Pollame	9 - 12
Manzo	6 - 12
Maiale	4 - 6
Agnello	6 - 9
Salsiccia	1 - 2
Prosciutto	1 - 2
Avanzi con carne	2 - 3

5.5 Consigli per la refrigerazione dei cibi

• Il comparto alimenti freschi è contrassegnato con 📣

- Una buona impostazione della temperatura che garantisce la conservazione degli alimenti freschi è una temperatura inferiore o uguale a +4°C.

- Utilizzare sempre contenitori chiusi per liquidi e per alimenti, per evitare sapori o odori nello scomparto.

- Per evitare la contaminazione incrociata tra cibo cotto e crudo, coprire il cibo cotto e separarlo da quello crudo.

• Avvolgere la carne e posizionarla sul ripiano di vetro sopra il cassetto delle verdure.
• Sbrinare gli alimenti all'interno del frigorifero.
  • Non inserire cibo caldo all'interno dell'apparecchiatura.
• Pulire frutta e verdura e collocarle in un cassetto apposito (cassetto verdura).

• Non conservare la frutta esotica nel frigorifero.
• Non conservare le verdure come pomodori, patate, cipolle e aglio nel frigorifero.
- Chiudere le bottiglie prima di metterle nel frigorifero.

6. CURA E PULIZIA

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Pulizia dell'interno

Prima di utilizzarlo per la prima volta, pulire l'interno e tutti gli accessori con acqua tiepida e sapone neutro, quindi asciugare.

ATTENZIONE!

Gli accessori e le parti dell'elettrodomestico non sono adatti per essere lavati in lavastoviglie.

ATTENZIONE!

Pulire il pannello di controllo con un panno umido. Non usare detersivi. Asciugare il pannello di controllo con un panno morbido.

6.2 Pulizia periodica

Pulire regolarmente l'apparecchiatura:

• Pulire l'interno e gli accessori con acqua tiepida e sapone neutro. Sciacquarli e asciugarli.
• Pulire regolarmente le guarnizioni della porta.

6.3 Sbrinamento del frigorifero

Lo sbrinamento del vano frigorifero è automatico. L'acqua che si condensa fluisce in un contenitore sul compressore per poi evaporare. Non è possibile togliere il contenitore.

6.4 Scongelamento del congelatore

Lo scomparto congelatore è privo di brina. La brina non si forma sulle pareti interne né sugli alimenti durante il funzionamento dell'apparecchiatura.

6.5 Installazione e sostituzione del filtro CleanAir+

Maneggiare con cura il filtro dell'aria per evitare di graffiarne la superficie. Alla consegna, il filtro dell'aria è contenuto in una confezione di plastica, al fine di preservarne le prestazioni.

Installare il filtro dell'aria prima di attivare l'apparecchiatura.

1. Aprire l'alloggiamento in plastica e posizionare la superficie pieghettata sulla griglia, inserendo il filtro all'interno dell'area contrassegnata sulla superficie con la griglia.

1. Tenere premuto il filtro mentre si chiude l'alloggiamento in plastica fino a quando non si sente uno scatto.

1. Togliere il ripiano in vetro superiore dal vano frigorifero. Far scorrere l'alloggiamento in plastica con il filtro dell'aria sul lato sinistro del ripiano in vetro.

1. Riposizionare il ripiano in vetro nel vano frigorifero. Non colpire il filtro.

Sostituzione del filtro dell'aria

1. Aprire l'alloggiamento del filtro.

1. Rimuovere il filtro dell'aria usato.
2. Inserire il nuovo filtro dell'aria nell'alloggiamento e chiuderlo.

Sostituire il filtro dell'aria ogni 6 mesi.

i

Il filtro dell'aria è un accessorio di consumo e in quanto tale non è coperto dalla garanzia. È possibile acquistare nuovi filtri dell'aria presso il rivenditore locale.

6.6 Periodi di non utilizzo

Se l'apparecchiatura non viene utilizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica.
2. Rimuovere tutto il cibo.
3. Pulire l'apparecchiatura e tutti gli accessori.
4. Lasciare le porte aperte per evitare la formazione di odori sgradevoli.

7. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Cosa fare se...

Problema Causa possibile Soluzione

L'apparecchiatura non funziona. L'apparecchiatura è spenta. Accendere l'apparecchiatura.
La spina non è collegata corretta-mente alla presa elettrica.		Collegare correttamente la spina alla presa elettrica.
La presa elettrica non ha tensione. Collegare un'apparecchiatura elettrica diversa alla presa di alimentazione. Contattare un elettricista qualificato.
L'apparecchiatura è rumorosa. L'apparecchiatura non è supportata correttamente.		Controllare che l'apparecchiatura abbia una posizione stabile.
L'allarme acustico o visivo è attivo. Il mobiletto è stato acceso di recente.		Vedere "Allarme temperatura elevata" o "Allarme di porta aperta".
	La temperatura all'interno dell'apparecchiatura è troppo alta.	Vedere "Allarme temperatura elevata" o "Allarme di porta aperta".
	La porta è stata lasciata aperta. Chiudere la porta.
Il compressore funziona in modo continuo.	La temperatura non è impostata correttamente.	Vedere il capitolo "Pannello dei comandi".
Troppo cibo viene inserito contemporaneamente.		Attendere alcune ore e ricontrollare la temperatura.
La temperatura ambiente è troppo alta.		Vedere il capitolo "Installazione".
Gli alimenti introdotti nell'apparec-chiatura sono troppo caldi.		Prima di introdurre gli alimenti, lasciarli raffreddare a temperatura ambiente.
La porta non è chiusa correttamente.		Vedere la sezione "Chiusura della porta".
	La funzione Extra Freeze è attiva. Vedere la sezione "Funzione Extra Freeze".
	La funzione Extra Cool è attiva. Vedere la sezione "Funzione Extra Cool".
Il compressore non si avvia immediatamente dopo avere premuto il tasto "Extra Freeze" o "Extra Cool", oppure dopo avere modificato la temperatura.	Il compressore si avvia dopo un certo periodo di tempo.	È normale, non si tratta di un'anol-malia di funzionamento.
Problema Causa possibile Soluzione
La porta non è allineata o interferisce con la griglia di ventilazione.	L'apparecchiatura non è perfetta-mente in piano.	Fare riferimento alle istruzioni di installazione.
La porta non si apre facilmente. Si è cercato di riaprire la porta subi-to dopo averla chiusa.		Attendere alcuni secondi fra la chiu-sura della porta e la sua riapertura.
La lampadina non funziona. La lampadina è in modalità stand-by.		Chiudere e aprire la porta.
	La lampadina è difettosa. Contattare il Centro Assistenza Au-torizzato.
C'è una quantità eccessiva di brina e ghiaccio.	La porta non è chiusa correttamen-te.	Vedere la sezione “Chiusura della porta”.
La guarnizione è deformata o spor-ca.		Vedere la sezione “Chiusura della porta”.
Il cibo non è avvolto correttamente. Avvolgere correttamente il cibo.
La temperatura non è impostata cor-rettamente.		Vedere il capitolo “Pannello dei co-mandi”.
L'apparecchiatura è completamente carica ed è impostata sulla tempera-tura più bassa.		Impostare una temperatura superio-re. Vedere il capitolo “Pannello dei comandi”.
La temperatura impostata nell'appa-recchiatura è troppo bassa e la tem-peratura ambiente è troppo alta.		Impostare una temperatura superio-re. Vedere il capitolo “Pannello dei comandi”.
Sulla piastra posteriore del frigorife-ro scorre l'acqua.	Durante lo sbrinamento automatico, la brina si scioglie sul pannello po-steriore.	Ciò è corretto.
Si è condensata troppa acqua all'in-terno del frigorifero.	La porta è stata aperta con eccessi-va frequenza.	Aprire la porta solo se necessario.
La porta non è stata chiusa comple-tamente.		Controllare che la porta sia chiusa completamente.
Il cibo conservato non è stato avvol-to nell'apposito materiale.		Avvolgere gli alimenti in un imbal-laggio adeguato prima di riporli al-l'interno dell'apparecchiatura.
È normale che durante l'estate e l'autunno si possa formare una quantità maggiore di condensa a causa dell'aumento dell'umidità del-l'aria e degli alimenti. Il frigorifero non produce umidità. Dopo questo periodo l'umidità nel frigorifero dimi-nuisce da sola.		In estate e in autunno impostare la temperatura più calda nel frigorifero (circa 6-7 °C).
Ci sono gocce d'acqua sui ripiani in vetro.	C'è troppa umidità all'interno del fri-gorifero.	Pulire i ripiani in vetro con un panno per rimuovere le gocce d'acqua.
L'acqua scorre sul pavimento. Lo scarico dell'acqua di sbrinamento non è collegato alla vaschetta di evaporazione posta al di sopra del compressore.		Collegare lo scarico dell'acqua di sbrinamento alla vaschetta di eva-porazione.
Non è possibile impostare la temperatura.	Viene attivata la funzione Extra Freeze o la funzione Extra Cool.	Disattivare manualmente la funzione Extra Freeze o la funzione Extra Cool oppure aspettare finché la funzione si disattiva automaticamente. Vedere la sezione "funzione Extra Freeze" o "funzione Extra Cool".
La temperatura all'interno dell'apparecchiatura è troppo bassa/troppo alta.	La temperatura non è impostata correttamente.	Impostare una temperatura superiore/inferiore.
La porta non è chiusa correttamente.	Fare riferimento alla sezione "Chiusura della porta".
Il cibo è troppo caldo. Lasciare raffreddare il cibo prima di riporlo.
Troppo cibo viene conservato contemporaneamente.	Conservare meno alimenti contemporaneamente.
La porta viene aperta frequente-mente.	Aprire la porta solo se necessario.
	La funzione Extra Freeze è attiva. Vedere la sezione "funzione Extra Freeze".
	La funzione Extra Cool è attiva. Vedere la sezione "funzione Extra Cool".
Nell'apparecchiatura non circola l'aria fredda.	Verificare la circolazione dell'aria fredda nell'apparecchiatura. Vedere il capitolo "Consigli e suggerimenti".
dE on compare sul display.	L'apparecchiatura è nella modalità demo.	Tenere premuti i pulsanti Extra Cool e ECO per circa 10 sec fino a quando non si sentono 3 brevi bip.
Viene visualizzato e la spia di allarme è accesa.	Problema di comunicazione. Contattare il Centro Assistenza Autorizzato. Il sistema di raffreddamento continuerà a mantenere gli alimenti freddi, ma non sarà possibile regolare la temperatura.
Er t1oEr t3Er t5e l'impostazione corrente vengono visualizzati alternativamente per 5 sec e la spia di allarme è accesa.	Problema al sensore della temperatura.	Contattare il Centro Assistenza Autorizzato. Il sistema di raffreddamento continuerà a mantenere gli alimenti freddi, ma non sarà possibile regolare la temperatura.

Nel caso in cui il problema persista, contattare il Centro di Assistenza Autorizzato.

7.2 Sostituzione della lampadina

Per sostituire la lampada, contattare il Centro di Assistenza Autorizzato.

7.3 Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Per regolare la porta, fare riferimento alle istruzioni di installazione.
3. Per sostituire le guarnizioni difettose della porta, contattare il Centro di Assistenza Autorizzato.

8. DATI TECNICI

I dati tecnici sono riportati sulla targhetta dei dati applicata sul lato esterno dell'apparecchiatura e sull'etichetta dei valori energetici.

Il codice QR sull'etichetta energetica fornita con l'apparecchiatura riporta un link web alle informazioni correlate al funzionamento di questa apparecchiatura nella banca dati EPREL dell'UE. Conservare l'etichetta energetica come riferimento insieme al manuale d'uso e a tutti gli altri documenti forniti con questa apparecchiatura.

È possibile trovare le stesse informazioni anche in EPREL utilizzando il link https://eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell'apparecchiatura.

Per informazioni dettagliate sull'etichetta energetica, vedere il sito www.theenergylabel.eu.

9. INFORMAZIONI PER GLI ISTITUTI DI TEST

L'installazione e la preparazione dell'apparecchiatura per qualsiasi verifica di EcoDesign devono essere conformi a EN 62552 (EU). I requisiti di ventilazione, le dimensioni dell'incavo e le distanze minime dalla parte posteriore devono essere

conformi a quanto indicato nel presente manuale d'uso sotto "Installazione". Si prega di contattare il produttore per qualsiasi altra informazione, compresi i piani di carico.

10. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo .Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano

il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
