MANUALE UTENTE AR4C05T ARDES

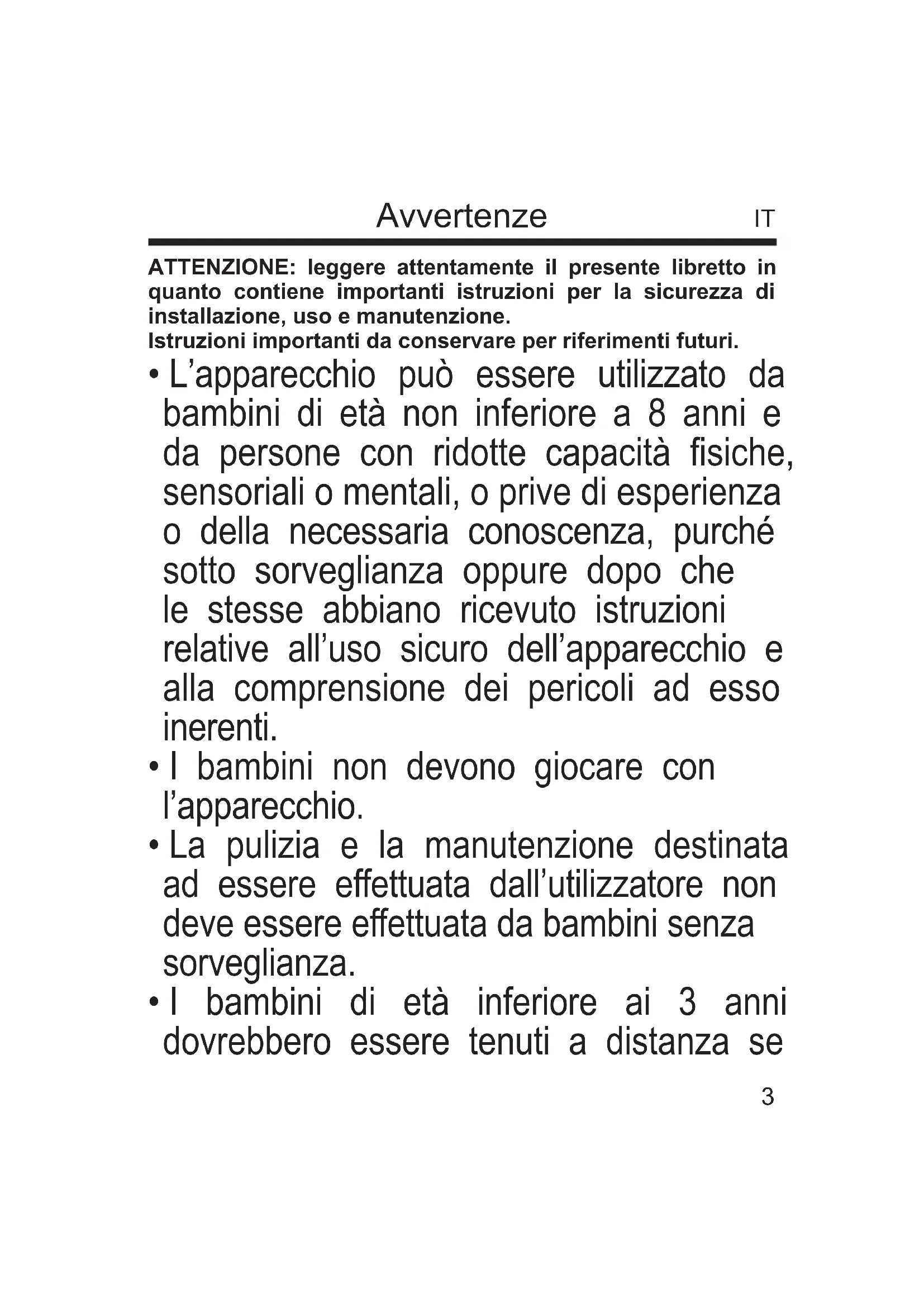

Avvertenze ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione. Istruzioni importanti da conservare per riferimenti futuri.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità siche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini non devono giocare con l’apparecchio.

• La pulizia e la manutenzione destinata ad essere e󰀨ettuata dall’utilizzatore non deve essere e󰀨ettuata da bambini senza sorveglianza.

• I bambini di età inferiore ai 3 anni dovrebbero essere tenuti a distanza se IT4 non continuamente sorvegliati.

• I bambini di età compresa tra i 3 e gli 8 anni devono solamente accendere/spegnere l’apparecchio purché sia stato posto o installato nella sua normale posizione di funzionamento e che essi ricevano sorveglianza o istruzioni riguardanti l’utilizzo dell’apparecchio in sicurezza e ne capiscano i pericoli.

• I bambini di età compresa tra i 3 e gli 8 anni non devono inserire la spina, regolare o pulire l’apparecchio né eseguire la manutenzione a cura dell’utilizzatore.

• ATTENZIONE — Alcune parti del presente prodotto possono diventare molto calde e provocare ustioni. Bisogna prestare particolare attenzione laddove sono presenti bambini e persone vulnerabili.

• Se il cavo di alimentazione dovesse essere danneggiato, deve essere sostituito solamente presso i centri di assistenza5 NON COPRIRE autorizzati dal costruttore in modo da prevenire ogni rischio.

• ATTENZIONE: Per evitare il surriscaldamento, non coprire l’apparecchio.

• Non posizionare l’apparecchio immediatamente al di sotto di una presa di corrente.

• Non utilizzare questo apparecchio nelle immediate vicinanze di una vasca da bagno, di una doccia o di una piscina.

• Non utilizzare questo apparecchio se è caduto.

• Non utilizzare se ci sono segni visibili di danno dell’apparecchio.

• Utilizzare questo apparecchio su una supercie orizzontale e stabile.

• ATTENZIONE: non utilizzate in stanze6 piccole quando queste sono occupate da persone non in grado di lasciare la stanza da soli, a meno che non siano sotto costante sorveglianza.

• ATTENZIONE: per ridurre il rischio di incendio, mantenere tessuti, tende o qualsiasi altro materiale inammabile ad una distanza minima di almeno 1 m dalla griglia di uscita dell’aria.

• ATTENZIONE: Al ne di evitare ogni pericolo dovuto al riarmo accidentale del dispositivo termico di interruzione, questo apparecchio non deve essere alimentato con un dispositivo di manovra esterno, quale un temporizzatore, oppure essere connesso a un circuito che viene regolarmente alimentato o disalimentato dal servizio.

• Non collegare l’apparecchio all’alimentazione e non utilizzarlo se non è completamente montato (vedi istruzioni di montaggio).7 I bambini NON devono giocare con il dispositivo. Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente concepito; qualsiasi impiego non conforme alle indicazioni contenute nel presente manuale è da considerarsi improprio e pericoloso. Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da utilizzo improprio e/o irragionevole. Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze inammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l’accensione, la combustione si propaga nell’aria). Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo espanso, etc.) non devono essere lasciati alla portata di bambini o incapaci in quanto rappresentano potenziali fonti di pericolo. L’installazione/assemblaggio del dispositivo dovrà essere e󰀨ettuata/o secondo le prescrizioni del costruttore. Una errata procedura può causare danni a persone, animali o cose, per i quali il costruttore non può essere ritenuto responsabile. Posizionare ed utilizzare l’apparecchio su un piano d’appoggio orizzontale e stabile. Prima di utilizzare l’apparecchio vericare visivamente l’integrità del medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a personale qualicato. Prima di alimentare l’apparecchio accertarsi che i suoi dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica e che la presa sia idonea al terminale del cavo di cui l’apparecchio è dotato. Vericare che l’impianto elettrico utilizzato per l’alimentazione sia dotato delle adeguate protezioni a norma delle leggi in vigore. NON alimentare l’apparecchio mediante prese multiple. Evitare se possibile l’impiego di adattatori e/o prolunghe; qualora il loro impiego si rendesse indispensabile utilizzare esclusivamente materiale conforme alle vigenti norme di sicurezza e nel rispetto dei parametri elettrici degli adattatori in questione. L’apparecchio non deve essere acceso mediante temporizzatori esterni e/o altri dispositivi di controllo remoto non espressamente previsti dal presente manuale. NON utilizzare né conservare il dispositivo in prossimità di fonti di calore localizzate (caloriferi, stufe etc.). NON immergere l’apparecchio in acqua o altri liquidi; in caso di caduta accidentalmente in acqua NON cercare di recuperarlo ma innanzitutto scollegare immediatamente il cavo di alimentazione dalla presa elettrica. Utilizzando l’apparecchio per la prima volta, assicurarsi di aver tolto ogni etichetta o foglio di protezione che ne impedisca il corretto funzionamento. Collegare e scollegare il cavo di alimentazione con le mani asciutte e8 reggendolo saldamente. Prima di inserire la spina nella presa di corrente assicurarsi che il pulsante di avviamento dell’apparecchio sia in posizione “OFF” (spento). Svolgere sempre totalmente il cavo di alimentazione onde evitare surriscaldamenti, evitare in ogni caso di tenderlo (non tirarlo, strattonarlo, né utilizzarlo per trascinare il dispositivo cui è collegato). Evitare di posizionare il cavo di alimentazione su superci abrasive o taglienti o comunque in posizioni dove può essere facilmente danneggiato. NON ostruire né totalmente né parzialmente le prese d’aria nè inserirvi oggetti all’interno. Durante il funzionamento non toccare il dispositivo con parti del corpo bagnate o umide, in ogni caso si consiglia di interporre fra se e il piano di appoggio un elemento isolante (ad esempio indossando scarpe con suola in gomma). Durante l’uso l’apparecchio deve essere tenuto a distanza di sicurezza da qualsiasi oggetto e/o sostanza inammabile o potenzialmente esplosiva. In caso di funzionamento anomalo o di anomalie durante il funzionamento spegnere subito l’apparecchio, scollegarlo dall’alimentazione, vericare le cause delle anomalie riscontrate eventualmente con l’aiuto di personale qualicato. Evitare in ogni caso di e󰀨ettuare operazioni non previste dal presente manuale d’uso (come smontarlo e/o modicarlo). Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo per periodi di inutilizzo prolungati, prima di riporlo e prima di e󰀨ettuare qualsiasi operazione di pulizia o manutenzione. Conservare e utilizzare l’apparecchio esclusivamente in ambienti interni o in ogni caso protetto da agenti atmosferici come pioggia, irraggiamento diretto del sole o polvere. L’apparecchio non è progettato per l’uso o la conservazione in esterno. La pulizia e manutenzione del dispositivo NON deve essere e󰀨ettuata da bambini senza la supervisione di un adulto. Prima di scollegare l’apparecchio spegnerlo mediante l’apposito comando sul pannello di controllo. Allorché si decida di non utilizzare più un apparecchio di questo tipo, si raccomanda di rendere innocue quelle parti dell’apparecchio che possono costituire un pericolo per le persone o di smaltirle compatibilmente con le normative vigenti in merito. NON alimentare il dispositivo senza prima averlo correttamente assemblato seguendo le istruzioni del presente manuale. Posizionare l’apparecchio ad una adeguata distanza da oggetti o pareti circostanti in modo tale che il suo funzionamento non possa essere causa di danni accidentali. NON utilizzare il dispositivo in prossimità di fornelli a gas o amme libere in generale.9 NON utilizzare il dispositivo in prossimità di tende o tessuti liberi. NON appendere il ventilatore ad una parete od al so󰀩tto salvo tale modalità di installazione non sia espressamente prevista e spiegata nel presente manuale. NON coprire in alcun modo il dispositivo durante il funzionamento. NON inserire oggetti o parti del corpo nella griglia di protezione della ventola. NON lasciare l’apparecchio incustodito per lunghi periodi durante il funzionamento. NON rimanere esposti per lunghi periodi al usso d’aria generato dal dispositivo in funzione, può provocare danni alla salute. Se l’apparecchio deve essere immagazzinato per lungo tempo e non usato regolarmente, riporrlo nel suo imballo originale e metterlo in un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un lungo periodo di inutilizzo, controllare che l’apparecchio sia pulito e che le pale del motore girino liberamente (a dispositivo non alimentato) senza alcun freno. Per motivi di sicurezza l’apparecchio non può essere smontato. L’apparecchio è stato costruito e concepito per funzionare in ambienti domestici, pertanto ogni altro uso è da considerarsi improprio e quindi pericoloso. Non introdurre alcun oggetto attraverso la griglia di protezione e le prese d’aria. Non utilizzare l’apparecchio in presenza di materiale inammabile (benzina, vernici ecc.). Tenere il cavo lontano da fonti di calore. ATTENZIONE: NON UTILIZZARE IL PRODOTTO IN PROSSIMITÀ DI TENDE O DI ALTRI MATERIALI COMBUSTIBILI.

1 - Selettore di funzione

5 - Supporti d’appoggio

Dati tecnici : vedere etichetta sull’apparecchio Informazioni tecniche IT Istruzioni d’uso

Capovolgere l’apparecchio, appoggiare i supporti in plastica (5) facendo combaciare i fori con quelli presenti sull’apparecchio. Successivamente ssarli con le 4 viti in dotazione. L’apparecchio può emanare sia aria fredda che aria calda, a seconda di come viene impostato. Prima di connettere o disconnettere l’apparecchio, assicurarsi che il selettore di funzione (1) e l’interruttore relativo alla funzione Turbo (2) siano nella posizione di spento. Per accendere l’apparecchio bisogna inserire la spina nella presa di corrente, collocare il selettore di funzione (1) nella posizione desiderata e girare il termostato (3) in senso orario no alla posizione massima. Per un riscaldamento più rapido è possibile attivare la funzione turbo premendo il tasto (2) sull’apparecchio. Per disattivare questa funzione premere nuovamente questo tasto. Una volta raggiunta la temperatura desiderata nella stanza, girare lentamente la manopola in senso antiorario, nché il prodotto non si spegne. A questo punto il prodotto si riattiverà automaticamente quando la temperatura della stanza si abbasserà oltre il limite impostato. L’apparecchio è dotato di un timer giornaliero che consente di impostare l’accensione e lo spegnimento automatico dell’apparecchio (solo AR4C05T). Prima di riporre l’apparecchio nel suo imballo, vericare che si sia ra󰀨reddato su󰀩cientemente. FUNZIONAMENTO CON TIMER (solo AR4C05T) Per far funzionare l’apparecchio in continuo lasciare l’interruttore del11 Disinserire la spina dalla presa di corrente prima di e󰀨ettuare qualsiasi operazione di pulizia e manutenzione. L’apparecchio non necessita di particolari manutenzioni; è su󰀩ciente una regolare pulizia. Pulire l’apparecchio solamente quando è freddo. La pulizia dell’apparecchio, deve essere e󰀨ettuata con un panno morbido e leggermente umido. Non utilizzare sostanze, liquidi o panni eccessivamente bagnati, perché eventuali inltrazioni potrebbero danneggiare l’apparecchio irreparabilmente. NON IMMERGERE MAI L’APPARECCHIO IN ACQUA. Manutenzione IT TIMER (1) su “I” mentre per il funzionamento programmato posizionarlo sull’orologio. Il TIMER funziona solo se la spina è inserita nella presa di corrente. Per programmare l’apparecchio posizionare la freccia (2) sull’ora attuale e selezionare i denti (3) (spingendoli verso l’esterno) in corrispondenza del periodo in cui si desidera che l’apparecchio funzioni. Prima di riporre l’apparecchio nel suo imballo, vericare che si sia ra󰀨reddato su󰀩cientemente.

GARANZIA Condizioni La garanzia ha validità 24 mesi dalla data d’acquisto. La presente garanzia è valida solo se viene correttamente compilata ed accompagnata dallo scontrino scale che ne prova la data di acquisto. L’apparecchio deve essere consegnato esclusivamente presso un nostro Centro Assistenza autorizzato. Per garanzia si intende la sostituzione o la riparazione dei componenti dell’apparecchio che risultano difettosi all’origine per vizi di fabbricazione. Viene comunque garantita l’assistenza (a pagamento) anche a prodotti fuori garanzia. Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti. La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali o cose, conseguenti ad uso improprio dell’apparecchio e alla mancata osservanza delle prescrizioni indicate nell’apposito libretto istruzioni. Limitazioni Ogni diritto di garanzia e ogni nostra responsabilità decadono se l’apparecchio è stato: -Manomesso da parte di personale non autorizzato. -Impiegato, conservato o trasportato in modo improprio. Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non compromettere la sostanza delle funzioni. Se nonostante la cura nella selezione dei materiali e l’impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona. SMALTIMENTO Informazione agli utenti: ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 “Attuazione della direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”. Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà pertanto, conferire l’apparecchiatura giunta a ne vita agli idonei centri comunali di raccolta di󰀨erenziata dei riuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L’adeguata raccolta di󰀨erenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.13 Informazioni obbligatorie per gli apparecchi per il riscaldamento d’ambiente locale elettrici Identicativo del modello: AR4C05 Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione) Potenza termica nominale

Potenza termica minima (indicativa)

min 0,7 kW Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna

Massima potenza termica continua

max,c 1,9 kW Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna

Consumo ausiliario di energia elettrica Potenza termica assistita da ventilatore

Alla potenza termica nominale

max 0 kW Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione) Alla potenza termica minima

min 0 kW Potenza termica a fase unica senza controllo della temperatura ambiente

0 kW Due o più fasi manuali senza controllo della temperatura ambiente

Con controllo della temperatura ambiente tramite termostato meccanico

Con controllo elettronico della temperatura ambiente

Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero

Con controllo elettronico della temperatura ambiente e temporizzatore settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni) Controllo della temperatura ambiente con rilevamento di presenza

Controllo della temperatura ambiente con rilevamento di nestre aperte

Con opzione di controllo a distanza

Con controllo di avviamento adattabile

Con limitazione del tempo di funzionamento

Contatti POLY POOL S.p.A. - via Sottocorna 21/B, 24020 Parre (BG) - Italy14 Informazioni obbligatorie per gli apparecchi per il riscaldamento d’ambiente locale elettrici Identicativo del modello: AR4C05T Dato Simbolo Valore Unità Dato Unità Potenza termica Tipo di potenza termica, solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo (indicare una sola opzione) Potenza termica nominale

Potenza termica minima (indicativa)

min 0,7 kW Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna

Massima potenza termica continua

max,c 1,9 kW Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna

Consumo ausiliario di energia elettrica Potenza termica assistita da ventilatore

Alla potenza termica nominale

max 0 kW Tipo di potenza termica/controllo della temperatura ambiente (indicare una sola opzione) Alla potenza termica minima

min 0 kW Potenza termica a fase unica senza controllo della temperatura ambiente

0,0003 kW Due o più fasi manuali senza controllo della temperatura ambiente

Con controllo della temperatura ambiente tramite termostato meccanico

Con controllo elettronico della temperatura ambiente

Con controllo elettronico della temperatura ambiente e temporizzatore giornaliero

Con controllo elettronico della temperatura ambiente e temporizzatore settimanale

Altre opzioni di controllo (è possibile selezionare più opzioni) Controllo della temperatura ambiente con rilevamento di presenza

Controllo della temperatura ambiente con rilevamento di nestre aperte

Con opzione di controllo a distanza

Con controllo di avviamento adattabile

Con limitazione del tempo di funzionamento
