MANUALE UTENTE SUCS A1 SILVERCREST

STAZIONE DI RICARICA USB

Indicazioni per l'uso e per la sicurezza

DE/AT/CH

Indicazioni per l'uso e per la sicurezza Pagina 37

HG04112

Avvertenze e symboli impiegati......Pagina 38

Introduzione.. 40

Usoconsigliato.. 40

Caratteristiche del prodotto......Pagina 40

Avvisi sui marchi.. 41

Contenuto della confezione....... 41

Istruzioni generali per la sicurezza. 41

Descrizione delle parti . 46

Dati tecnici.. 46

Prima dell'uso. 47

Funzionamento e uso 48

Collegamento del caricatore all'alimentazione.......Pagina 48

Collegamento dei dispositivi.......Pagina 48

Scollegamentodeldispositivo......Pages 49

Scollegamento dall'alimentazione......Pagina 49

Conservazione dopo l'utilizzo......Pagina 49

Pulizia.. 49

Risoluzione dei problemi . 50

Smaltimento 51

Garanzia.. 52

Avvertenze e symboli impiegati Nelle presenti istruzioni d'uso sono utilizzati i seguenti symboli e avvertenze:
PERICOLO! Questo simbolo con la dicitura "PERICOLO" indica un pericolo con un livello alto di rischio che, se non viene evitato, provochera lesioni gravi o la morte.
AVVERTENZA! Questo simbolo con la dicitura "AVVERTENZA" indica un pericolo con un livello medio di rischio che, se non viene evitato, potrebbe provocare lesioni gravi.
ATTENZIONE! Questo simbolo con la dicitura "ATTENZIONE" indica un pericolo con un livello basso di rischio che, se non viene evitato, potrebbe provocare lesioni di entità minore o moderata.
ATTENZIONE! Questo simbolo con la dicitura "ATTENZIONE" indica possibili danni materiali. Se non viene evitato, potrebbe risultare in danni materiali.
i NOTA Questo simbolo con la dicitura "NOTA" fornisce ulteriori informazioni utili.
Utilizzato il prodotto esclusivamente in ambienti interni asciutti.
Classe di sicurezza Il prodotto dispone di doppio isolamento e non è richiesto alcun collegamento di sicurezza con messa a terra.
~	Corrente alternata
---	Corrente continua
Hz	Hertz (frequenza di alimentazione)
W	Watt (potenza)
3	Qualcomm®Quick Charge3.0
Il prodotto è conforme alle specifiche eagli accordi Quick Charge 3.0 rilasciati da Qualcomm Technologies, Inc.
SmartFastCharge Smart Fast Charge (SFC): La corrente massima disponibile viene utilizzata per ottimizzare i tempi di carica.
Questo significolo indica che si devono osservare le istruzioni per l'uso durante l'utilizzo del prodotto.

STAZIONE DI RICARICA USB

Introduzione

Congratulations per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di quello prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descripto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su quello prodotto quando viene ceduto a terzi.

Uso consigliato

Questo STAZIONE DI RICARICA USB (di seguito denominato "prodotto") è un dispositivo informatico progettato per caricare e utilizzato dispositivi USB che vengono caricati o utilizzati da una porta USB per impostazione predefinita. La Tecnologia Qualcomm® Quick Charge™ 3.0 utilizzata riduce il tempo di ricarica su dispositivi compatibili. I dispositivi compatibili collegati vengono rilevati automaticamente e forniti con la tensione e la corrente di uscita appropriate dal stazione di ricarica USB.

Il prodotto non è destinato ad uso commerciale. Il produttore non è responsable per eventuali danni causati da un uso diverso da quello previsto.

- Caratteristiche del prodotto

Il prodotto dispone di 5 porte USB con una corrente di uscita massima totale di 6 A. Se si utilizzato più porte USB contemporaneamente, la corrente massima di

uscita è di 3 A per la porta USB A (QC 3.0) 2 e 3
A per le porte USB B - E 3 quando la porta USB A (QC 3.0) 2 ha un dispositivo collegato. Se la porta USB A (QC 3.0) 2 non ha un dispositivo collegato, la corrente di uscita massima è 6 A per le porte USB B - E 3. La corrente di uscita massima è di 2,4 A per porte USB B - E 3.

Avvisisui marchi

USB marchio registrar di USB Implementers Forum, Inc.
Il marchio e il nome commerciale Qualcomm Quick Charge 3.0 apparpengono ai rispetti proprietari.
Il marchio e il nome commerciale Smart Fast Char appar tengono ai rispettivi proprietari.
Il marchio e il nome commerciale SilverCrest apparpertengono ai rispettivi proprietari.
Tutti gli altri nomi e prodotti sono marchi di fabbrico o marchi di fabbrica registrati appartenenti ai relativi proprietari.

- Contenuto della confezione

1 Stazione di ricarica USB
1 Cavo di alimentazione
1 Supporto
1 Set di istruzioni per l'uso

Istruzioni generali per la sicurezza

Prima di utilizzare il prodotto, acquise familiarità con tutte le istruzioni per la sicurezza e le istruzioni per l'uso. Quando si passa quello prodotto ad altri, includere andere tutti i documenti!

PERICOLO!

PERICOLO DI MORTE E RISCHIO DI INCIDENTI PER BAMBINI!

Rischio di soffocamento!

Non lasciare i bambini incustoditi con il materiale di imballaggio, in quanto presente un pericolo di soffocamento. I bambini spesso sottovalutano i pericoli. Il materiale di imballaggio non è un giocattolo.

Questo prodotto può essere utilizzato da bambini di età superiore a 8 anni, nonché da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza e/o conoscenza, purché siano sorvegliati oistruiti nell'utilizzo sicuro del prodotto e comprendano i rischi associati. Non permettere ai bambini di giocare con il prodotto. La pulizia e la manutenzione dell'utente non devono essere effettuati da bambinienza supervisione. Il prodotto non è un glacattolo.

PERICOLO!

• Pericolo di morte causato da scosse elettriche! Tenere il prodotto lontano da umidità, ambienti umidi, gocciolamento e spruzzi d'acqua!
• Non apriere il prodotto. Se si apriere il prodotto, vi è il rischio di scosse elettriche.
• Rivolgersi a personale qualificato per qualsiasi intervento di manutenzione. è necessaria l'assistenza in caso di qualsiasi danno al prodotto, ad esempio qualora venisse versato del liquido o cadessero oggetti al suo interno, qualora il prodotto fosse esesto a pioggia o a umidità, non funzionasse normalmente o venisse fatto cadere.

AVVERTENZA!

• Scollegare il prodotto alla presa di corrente durante i temporali o quando non è usato per un lungo periodo di tempo.
• Afferrare la spina di alimentazione direttamente agli volte che si desidera estrarla dalla presa di corrente. Non tirare il cavo di alimentazione.
• Non toccare mai la spina di alimentazione con le mani bagnate, poiché ciò potrebbe provocare un cortocircuito o scosse elettriche.
• Non collocare mobili o oggetti simili sul cavo di alimentazione e assicurarsi che non possa rimanere intrappolato.
  Non annodare il cavo di alimentazione e non legarlo insieme ad altri cavi.
• Un cavo di alimentazione o una spina di alimentazione danneggiati possono provocare incendi o scosse elettriche. Controllare periodicamente il cavo di alimentazione e la spina di alimentazione. Non utilizzato un cavo di alimentazione o una spina di alimentazione danneggiati.
• La presa di corrente utilizzata deve essere facilemente accessibile in modo che la spina di alimentazione possa essere rapidamente scollegata in caso di emergenza.

• Per scollegare Completely il prodotto dall'alimentazione, è necessario rimuovere la spina di alimentazione alla presa di corrente. La spina di alimentazione funge da separatore. In modalità standby, viene consumata una piccola quantità di corrente.

• Se si notano rumori insoliti, fumo o altre situazioni simili, scollegare immediatamente la spina alla presa di corrente e scollegare tutti i dispositivi collegati. Far controllare il prodotto da personale qualificato prima di riutilizzarlo.

AVVERTENZA!

• Prima di utilizzato quello prodotto, controllare la tensione di ingressso di quello prodotto per verificare se è identico alla tensione di alimentatore locale.
• Il prodotto può essere utilizzato esclusivamente in ambienti interni asciutti.
• Scollegare il prodotto dalla presa di corrente prima di pulirlo;
• Tenere lontano il prodotto da spruzzi o acqua.

ATTENZIONE!

La spina di alimentazione funge da separatore. Deve essere sempre accessibile.

ATTENZIONE! RISCHIO DI DANNI MATERIALI

• Questo prodotto non contiene parti riparabili dall'utente.
• Non collocare candele accese o altre fiamme libero,.纳税人 o accanto al prodotto.
• Verificare la presenza di danni nel prodotto e negli accessori prima dell'uso. Non utilizzato mai un prodotto danneggiato.
• Non utilizzato il prodotto vicino a fonti di calore, ad es. radiatori o altri dispositivi che emettono calore!

ATTENZIONE! Assicurarsi che:

• nessuna fonte di calore diretta (ad esempio, riscaldamento) possa influenzare il prodotto.

• il prodotto non sia esposto a luce artificiale intensa.

• venga evitato qualsiasi contatto con spruzzi o gocce d'acqua e liquidi corrosivi e il prodotto non venga utilizzato in prossimità dell'acqua. In particolare, il prodotto non deve mai essere immerso nel liquido; non collocare vasi pieni di liquidi, ad esempio vasi o bevande, sopra o accanto al prodotto.

• il prodotto non venga utilizzato nelle immediate vicinanze di campi magnetici (ad esempio, altoparlanti).
• nessun corpo estraneo penetri nel prodotto.
• il prodotto non sia mai sottomonto a fluttuazioni estreme di temperatura, poiché ciò potrebbe causare condensa e cortocircuiti elettrici. Tuttavia, se il prodotto è stato sottomono a fluttuazioni estreme di temperatura, attendere (circa 2 ore) finché il prodotto non raggiunge la temperatura ambiente prima dell'uso
• il prodotto non sia mai sottoposto a urti e vibrazioni eccessivi.
• i cavi collegati siano sempre disposti in modo che non possano essere calpestati o schiacciati. Si potrebbe verificare il rischio di lesioni.
• nessun oggetto venga collocato su un cavo e i cavi non siano collegati su spigoli vivi perché potrebbero danneggiarsi.
• il cavo di alimentazione sia protetto per evitare che venga calpestato e compresso o attorcigliato, in modo particolare in prossimità delle spine, nelle prese ed sul punto in cui fuoriesce dal prodotto.

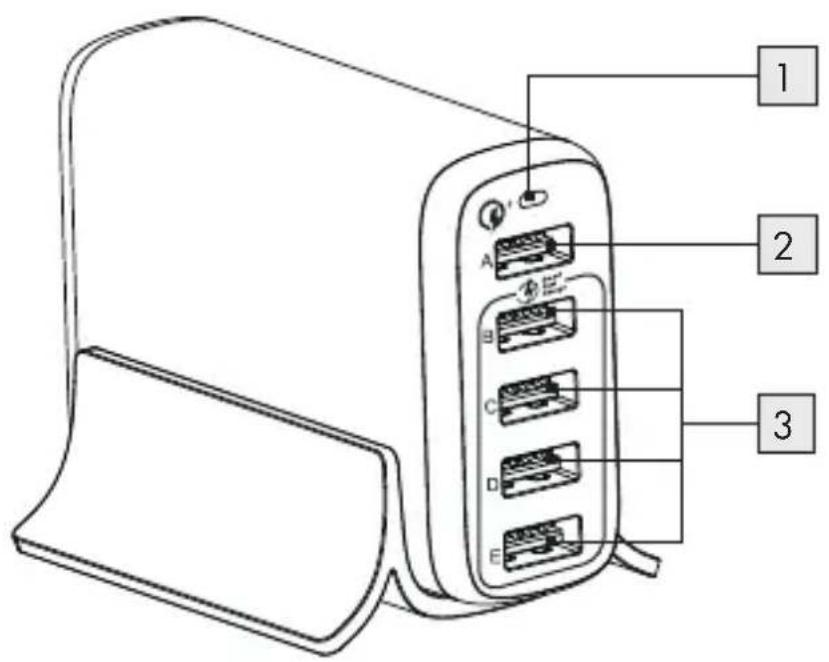

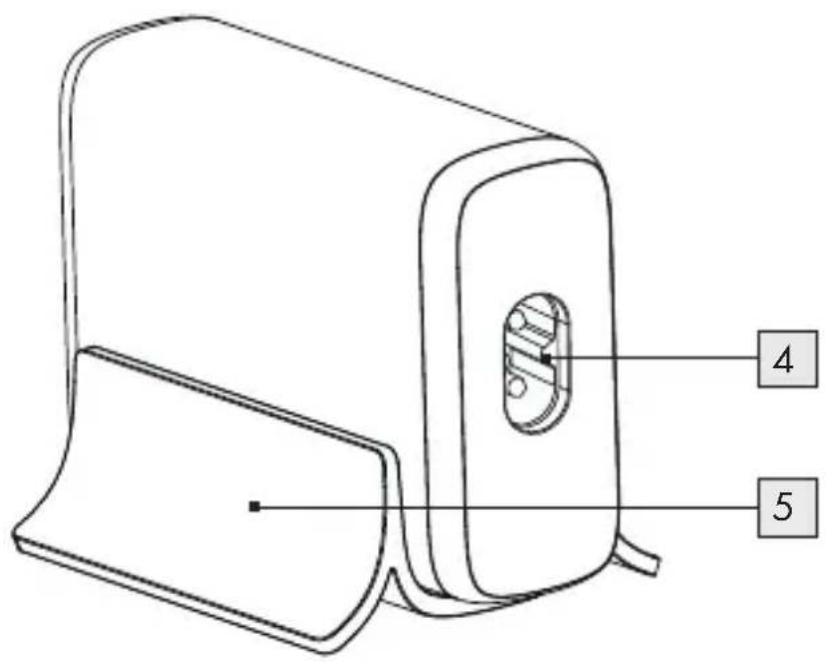

Descrizione delle parti

1 LED di funzionamento
2 Porta USB A, (Qualcomm® Quick Charge™ 3.0)
3 Porta USB B - E, tipo A 2.0
4 Presa del cavo di alimentazione
5 Supporto
6 Connettoled cavo di alimentazione
7 Cavo di alimentazione
8 Spina di alimentazione

Datitecnici

Tensione di ingresso / 100 - 240 V ~
frequenza: 50 / 60 Hz

Corrente di ingressso: 1,2 A

Uscita USB per 3,6 V - 6 V = 3 A, porta USB A (QC 3.0) 2: 6 V - 9 V = 2 A,

9V - 12V = -1,5A

Uscita USB per 5 V Max. 2,4 A porte USB B-E 3: (ogni porta)

Corrente di uscita max. totale (Porte B - E): 3 A*

• quando la porta USB A (QC 3.0) 2 ha un dispositivo collegato

Corrente di uscita max. totale (Porte B - E): 6 A**

** quando la porta USB A (QC 3.0) 2 non ha un dispositivo collegato

Corrente di uscita max. totale (Porte A - E): 6 A

Dimensioni: circa 88 x

$$ 6 2 \times 2 9 \mathrm {m m} $$

Peso (dispositivo principale): circa 150 g

Temperatura di esercizio: 0 - 35^

Temperatura di 0 - 45 °C conservazione:

Umidità (senza condensa): 10 - 70%

Lunghezza del cavo di circa 1,2 m alimentazione:

Grado di protezione: II /

i NOTA:

Le specifiche e il design possono essere modificati,.
senza preavviso.

Prima dell'uso

i NOTA:

• Tutte le parti devono essere disimballate e il materiale di imballaggio deve essere rimioso completeness.
• Prima dell'uso, verificare che il contentuto della confezione sia completo e non danneggiato!
• Se si notano danni o parti mancanti, contattare il rivenditore di quello prodotto.

Funzionamento e uso

Attenzione! Rischio di surriscaldamento!

Collegare il prodotto solo a dispositivi esterni che non richiedono altri 6000 mA (= 6 A).

ATTENZIONE! Se si utilizza il prodotto alla condizione di carico max., il prodotto potrebbsurriscaldarsi. Ciò è un comportamento normale, in quanto, in questa condizione, il prodotto utilizzaauna maggiore potenza e, pertanto, genera più calore.

- Collegamento del caricatore all'alimentazione

Collegare il connettore del cavo di alimentazione alla presa del cavo di alimentazione 4.
Inserire la spina di alimentazione una presa di corrente lavorante accessibile. I requisiti per la tensione sono disponibili nella sezione „Dati tecnici".
Il LED di funzioni mensoillumina in blu per indicate che il prodotto è primo per l'uso.

- Collegamento dei dispositivi

Se il dispositivo da caricare è dotato di Tecnologia Qualcomm QC 3.0, collegare la spina USB del dispositivo alla porta USB A (QC 3.0) 2
Per i dispositivi alla Tecnologia Qualcomm QC 3.0, collegare le spine USB dei dispositivi in una delle porte USB B-E 3. La tensione di carica / corrente di ricarica ottimale per il dispositivo collegato viene impostata automaticamente.

Scollegamento del dispositivo

Al termine della carica, scollegare semplicamente spina USB del dispositivo dal prodotto.

Scollegamento dall'alimentazione

■ Afferrare la spina di alimentato 2000scollegarla alla presa di corrente. Non tirare il cavo di alimentazione 7.

- Conservazione dopo l'utilizzo

Conservare il prodotto in un ambiente asciutto, al riparo da polvere e luce solare diretta.

Pulizia

• Scollegare il prodotto alla presa di corrente e rimuovere tutti i connettori prima di pulirlo!
• Assicurarsi che l'umidità non penetri nel prodotto durante la pulizia per evitare danni al prodotto e riparazioni correlate.
• Utilizzare solo un panno pulito e asciutto per pulire il prodotto e non utilizzato mai liquidi corrosivi / detergenti abrasivi. Utilizzato un panno leggermente inumidito e un detergente neutro per rimuovere lo sporco ostinato.

Risoluzione dei problemi

Cosa si devefarese Iindicatore bludi accensionedel prodotto non si accende?

Controllare il collegamento del cavo di alimentazione tra la presa di corrente e il prodotto. Entrambe le estremità del cavo di alimentazione devono essere collegate saldamente.
In alternatively, l'utente deveutilizzare un'altra presa di corrente.

Cosa si devefareseidispositiviexterni non riescono ad ottenerale alimentazione dal prodotto?

Controllare il collegamento del cavo di alimentazione tra la presa di corrente e il prodotto.
- Controllare il collegamento del cavo USB (non incluso) tra i dispositivi esterni e il prodotto.
Assicurarsi che la presa di carica del dispositivo esterno funzioni correttamente.

Cosa si devefarese ildispositivo sicarica molto lentamente?

• Controllare se il disposativo è stato collegato alla porta USB errata.
  Verificare se il disposativo è dotato di carica rapida.

Imballaggio:

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Prodotto:

Informarsi presso l'amministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.

Il symbolo a lato, raffigurante un bidone dei rifiuti su ruote barrato, indica che il presente apparecchio è soggetti alla direttiva 2012/19/UE. Tale direttiva stabilisce che,

finita la sua vita utile, quello apparecchio non debba essere smaltito con la normale spazzatura domestica, bensi debba essere consegnato a centri di raccolta appositi, a centri per il riciclaggio o a impianti per lo smaltimento dei rifiuti.

Tale smaltimento è Gratis.

Rispettare l'ambiente e smaltire il prodotto in maniera corretta.

Garanzia

Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirentecould far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo alla garanzia di seguito riportata.

Questo prodotto è garantito per 3 anni a partire nella data di acquisso. Il termine di garanzia ha inizio a partire nella data di acquisso. Conservare lo scontrino di acquisso originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisso.

Il prodotto da Lei acquistato da diritto ad una garanzia di 3 anni a partire alla data di acquisso. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.

La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruptatore, batterie o simili, realizzate in vetro.

C E

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG04112

Version: 08/2018
