MANUALE UTENTE 50PM970S LG

Leggere attentamente il presente manuale prima di utilizzare l'apparecchio e conservarlo come riferimento futuro. www.lg.com2 ITA ITALIANO INDICE INDICE 3 LICENZE

10 - Visione di immagini 3D (solo modelli 3D)

12 PROCEDURA DI INSTALLAZIONE

12 MONTAGGIO E PREPARAZIONE

12 Disimballaggio 15 Acquisto separato 16 Componenti e pulsanti 17 Sollevamento e spostamento del TV 18 Montaggio su un tavolo 19 Montaggio a parete 20 TELECOMANDO

21 FUNZIONI DEL TELECOMANDO

MAGICO 22 Registrazione del telecomando magico 22 Come utilizzare il telecomando magico 22 Precauzioni nell'uso del telecomando magico

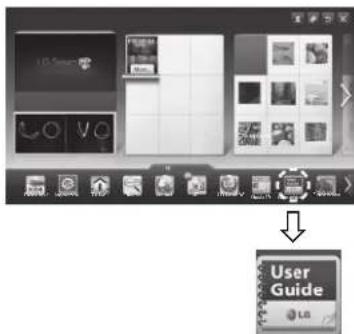

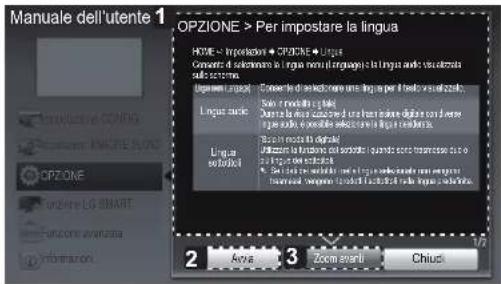

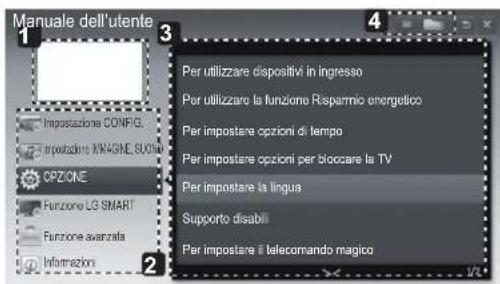

23 UTILIZZO DELLA MANUALE

DELL’UTENTE 24 MANUTENZIONE 24 Pulizia del televisore

24 - Schermo, cornice, telaio e supporto

24 - Cavo di alimentazione

Ignorando i messaggi di avviso, si corre il rischio di subire gravi lesioni fisiche o di provocare incidenti o danni letali. ATTENZIONE

Ignorando i messaggi di attenzione, si corre il rischio di subire lesioni fisiche minori o di danneggiare il prodotto. NOTA

Le note forniscono chiarimenti e informazioni su come utilizzare il prodotto in modo sicuro. Leggere le note attentamente prima di utilizzare il prodotto.3 ITAITALIANO LICENZE / AVVISO PER IL SOFTWARE OPEN SOURCE LICENZE Le licenze supportate possono variare da un modello all'altro. Per ulteriori informazioni sulle licenze, visitare il sito www.lg.com. Prodotto su licenza di Dolby Laboratories. "Dolby" e il simbolo a doppia D sono marchi di Dolby Laboratories. HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi commerciali o marchi registrati di HDMI Licensing LLC. INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, LLC, società controllata da Rovi Corporation. Questo è un dispositivo DivX Certied® ufciale che riproduce video DivX. Per ulteriori informazioni e strumenti software per convertire i le in video DivX, visitare divx.com. INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo dispositivo DivX Certied® deve essere registrato per poter riprodurre i lm acquistati in formato DivX Video-on- Demand (VOD). Per ottenere il codice di registrazione, individuare la sezione DivX VOD nel menu di congurazione del dispositivo. Visitare il sito vod.divx.com per ulteriori informazioni su come completare la procedura di registrazione. "DivX Certied® per riprodurre video DivX® in alta denizione no a 1080p, compresi i contenuti premium." "DivX®, DivX Certied® e i logo associati sono marchi di Rovi Corporation o società da questa controllate e sono utilizzati in concessione di licenza". "Coperto da uno o più dei seguenti brevetti degli Stati Uniti:" 7,295,673; 7,460,668; 7,515,710; 7,519,274” Prodotto su licenza e coperto da uno o più dei seguenti numeri di brevetto degli Stati Uniti: 5.956.674; 5.974.380; 6.487.535 e altri brevetti degli Stati Uniti e di altri Paesi rilasciati o in attesa di approvazione. DTS, il simbolo, e DTS insieme al simbolo, sono marchi registrati; DTS 2.0+Digital Out è un marchio registrato di DTS, Inc. Il prodotto include programmi software. © DTS, Inc. Tutti i diritti riservati.

AVVISO PER IL SOFTWARE OPEN SOURCE

Per ottenere il codice sorgente contenuto in questo prodotto secondo quanto consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com. In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le esclusioni di responsabilità e le relative note di copyright. LG Electronics fornisce anche il codice Open Source su CD-ROM a fronte del pagamento di una cifra a copertura dei costi che tale distribuzione comporta (come il costo del supporto, di spedizione e gestione) in seguito a richiesta inviata via e-mail a: opensource@lge.com. Questa offerta è valida per tre (3) anni a partire dalla data di acquisto del prodotto.4 ITA ITALIANO

Leggere attentamente queste istruzioni di sicurezza prima di utilizzare il prodotto. AVVISO

Non collocare il televisore e il telecomando nei seguenti ambienti: - In un luogo esposto alla luce diretta del sole - In un luogo dove è presente un elevato livello di umidità, ad esempio in bagno - Vicino a fonti di calore, ad esempio stufe o altri dispositivi che producono calore

Vicino a piani cottura o umidificatori, dove è facilmente esposto a vapore o schizzi di olio - In un'area esposta alla pioggia o al vento - Vicino a contenitori d'acqua, ad esempio vasi Ciò potrebbe comportare il rischio di incendi, scosse elettriche, malfunzionamento o deformazione del prodotto.

Non posizionare il prodotto in un luogo soggetto alla polvere. Ciò potrebbe costituire rischio di incendio.

La presa di rete rappresenta il dispositivo di scollegamento. La presa deve essere facilmente raggiungibile.

Non toccare la presa con le mani bagnate. Inoltre, se il terminale del cavo è bagnato o ricoperto di polvere, asciugarlo completamente o rimuovere la polvere. L'eccesso di umidità può provocare scosse elettriche.

Accertarsi di collegare il cavo di alimentazione alla messa a terra. (Ad eccezione dei dispositivi privi di messa a terra.) Si potrebbero subire scosse elettriche o lesioni.

Inserire completamente il cavo di alimentazione. Se il cavo di alimentazione non viene inserito completamente, si potrebbe verificare un incendio.

Accertarsi che il cavo di alimentazione non venga a contatto con oggetti caldi, ad esempio un radiatore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.

Non posizionare oggetti pesanti, o il prodotto stesso, sui cavi di alimentazione. Ciò potrebbe costituire rischio di scosse elettriche o incendio.

Piegare il cavo dell’antenna tra l’interno e l’esterno dell’edificio per impedire l’ingresso di gocce di pioggia. L’acqua può danneggiare il prodotto e provocare scosse elettriche.

Quando si monta il televisore sulla parete, assicurarsi di non far passare il cavo di alimentazione e quello dell’antenna dietro al televisore. Ciò potrebbe costituire rischio di incendio o di scosse elettriche.5 ITAITALIANO

Non collegare troppi dispositivi elettrici a una singola presa multipla. Ciò potrebbe comportare il rischio di incendi dovuti a surriscaldamento.

Attenzione a non far cadere il prodotto quando si collegano dispositivi esterni. Ciò potrebbe causare lesioni alle persone o danni al prodotto. Desiccant

Tenere il materiale anti-umidità o vinilico dell'imballaggio fuori dalla portata dei bambini. Il materiale antiumidità è nocivo, se ingerito. Se accidentalmente ingerito, far vomitare il paziente e portarlo al più vicino pronto soccorso. Inoltre il materiale vinilico dell'imballaggio può provocare soffocamento. Tenerlo fuori dalla portata dei bambini.

Impedire ai bambini di arrampicarsi o appendersi al televisore. Il prodotto potrebbe cadere e provocare gravi lesioni.

Smaltire le batterie usate in modo appropriato per evitare che i bambini possano ingerirle. In caso di ingestione delle batterie, rivolgersi immediatamente a un medico.

Non inserire un conduttore (ad esempio un bastoncino metallico) su una delle estremità del cavo di alimentazione mentre l'altra estremità è inserita nella presa a muro. Inoltre, non toccare il cavo di alimentazione subito dopo averlo inserito nella presa a muro. Si potrebbero subire scosse elettriche. (in base al modello)

Non collocare o conservare sostanze infiammabili vicino al prodotto. L'incauta manipolazione di sostanze infiammabili può causare esplosioni o incendi.

Non lasciare cadere nel prodotto oggetti metallici quali monete, mollette per capelli, bastoncini o fil di ferro né oggetti infiammabili quali carta e fiammiferi. Prestare particolare attenzione ai bambini. Possono verificarsi scosse elettriche, incendi o lesioni fisiche alle persone. Se un oggetto cade all'interno del prodotto, scollegare il cavo di alimentazione e contattare il centro di assistenza.

Non spruzzare acqua sul prodotto né pulirlo con prodotti infiammabili (solventi o benzene). Possono verificarsi incendi o scosse elettriche.

Evitare impatti d’urto sul prodotto o di far cadere oggetti all’interno del prodotto e sullo schermo. Vi è il rischio di lesioni alle persone o danneggiamenti al prodotto stesso.

Non toccare mai il prodotto o l’antenna durante un temporale. Si potrebbero subire scosse elettriche.

In caso di perdita di gas, non toccare la presa a muro, aprire le finestre e ventilare. Una scintilla potrebbe provocare un incendio o ustioni.6 ITA ITALIANO

Non disassemblare, riparare o modificare il prodotto a propria discrezione. Vi è il rischio di provocare incendi o scosse elettriche. Rivolgersi al centro di assistenza per effettuare il controllo, la taratura o le riparazioni del caso.

Se si verifica una delle seguenti circostanze, scollegare immediatamente il prodotto dall'alimentazione e contattare il centro di assistenza di zona. - Il prodotto ha subito un urto - Il prodotto è stato danneggiato - Oggetti estranei sono caduti dentro il prodotto - Il prodotto produce fumo o odori strani Vi è il rischio di scosse elettriche o incendio.

Se si prevede di non utilizzare il prodotto per un lungo periodo, scollegare il cavo di alimentazione dal prodotto. I depositi di polvere possono provocare incendi, mentre l'usura dell'isolamento può provocare perdite di elettricità, scosse elettriche o incendi.

L'apparecchio non deve essere esposto a gocce o spruzzi di acqua; oggetti contenenti liquidi, quali vasi, non devono essere posizionati sull'apparecchio.7 ITAITALIANO

Installare il prodotto in un luogo privo di onde radio.

Tra un'antenna esterna e le linee elettriche deve esserci una distanza sufficiente a impedire che la prima tocchi le seconde anche in caso di caduta dell'antenna per evitare il rischio di scosse elettriche.

Non installare il prodotto in luoghi quali mensole instabili o superfici inclinate. Evitare inoltre luoghi soggetti a vibrazione o in cui il prodotto non sia sostenuto appieno. In caso contrario il prodotto potrebbe cadere o capovolgersi, con il rischio di lesioni gravi o danneggiamento del prodotto stesso.

Se si installa il televisore su un supporto, usare delle precauzioni per evitare che possa rovesciarsi. In caso contrario, il prodotto potrebbe cadere e provocare lesioni alle persone.

Se si intende montare il prodotto su una parete, collegare l'interfaccia di montaggio VESA standard (parti opzionali) al retro del prodotto. Quando si installa il set per utilizzare la staffa per montaggio a parete (parti opzionali), fissarlo accuratamente in modo che non possa cadere.

Utilizzare solo gli accessori specificati dal produttore.

Per l'installazione dell'antenna, rivolgersi a personale qualificato. Tale operazione può comportare il rischio di incendio o di scosse elettriche. 5~7 times

Quando si guarda la televisione, si raccomanda di mantenere una distanza di almeno 5 - 7 volte la lunghezza della diagonale dello schermo. Guardando la TV per periodi prolungati si può avere un effetto di visione sfocata.

Utilizzare solo il tipo di batterie indicato. In caso contrario, il telecomando potrebbe subire danneggiamenti.

Non utilizzare batterie vecchie e nuove contemporaneamente. Ciò potrebbe causare il surriscaldamento e la perdita di liquido dalle stesse.

Verificare che non vi siano oggetti tra il telecomando e il sensore.

La luce del sole e altre fonti luminose intense possono interferire con il segnale del telecomando. Se ciò si verifica, oscurare la stanza.

Quando si collegano dispositivi esterni come console per videogiochi, verificare che i cavi di collegamento siano sufficientemente lunghi. In caso contrario il prodotto potrebbe cadere con il rischio di lesioni alle persone o danneggiamento del prodotto stesso.8 ITA ITALIANO

Evitare di spegnere il prodotto scollegando il cavo dalla presa a muro. (Non usare la spina come interruttore.) Potrebbero verificarsi errori meccanici o scosse elettriche.

Seguire le istruzioni di installazione riportate di seguito per evitare il surriscaldamento del prodotto. - Collocare il prodotto a una distanza minima di 10 cm dalla parete. - Non installare il prodotto in luoghi privi di ventilazione (ad esempio su una mensola o all'interno di un mobile). - Non installare il prodotto su un tappeto o su un cuscino. - Controllare che la ventola dell'aria non sia bloccata da una tovaglia o da una tenda. In caso contrario, si rischia un incendio.

Dopo aver guardato a lungo il televisore, evitare di toccare le aperture per la ventilazione poiché potrebbero essersi surriscaldate. Questo comportamento non influisce sul funzionamento o sulle prestazioni del prodotto.

Esaminare periodicamente il cavo dell'apparecchio e se se sono visibili danni o usura, scollegarlo, interrompere l'uso dell'apparecchio e sostituire il cavo con l'esatto componente di ricambio presso un centro servizi autorizzato.

Evitare che la polvere si depositi sui terminali del cavo di alimentazione o sulla presa. Ciò potrebbe costituire rischio di incendio.

Proteggere il cavo di alimentazione da possibili danni fisici o meccanici, evitando che venga intrecciato, annodato, schiacciato, incastrato in una porta o calpestato. Prestare particolare attenzione alle prese, alle prese a muro e al punto in cui il cavo esce dall'apparecchio.

Non premere con forza sul pannello con la mano od oggetti affilati, ad esempio unghie, matite o penne e non graffiarlo.

Evitare di toccare lo schermo o di premere su di esso con le dita troppo a lungo. Questa operazione potrebbe provocare alcuni effetti temporanei di distorsione sullo schermo.

Quando si pulisce il prodotto e i suoi componenti, scollegare prima il cavo di alimentazione e utilizzare un panno morbido. Non applicare eccessiva forza per evitare di graffiare o scolorire lo schermo. Non spruzzare acqua né utilizzare panni bagnati. Non utilizzare mai detergenti per vetri, lucidanti per automobili o industriali, abrasivi o cere, benzene, alcol e prodotti simili che possono danneggiare il prodotto e il suo pannello. Ciò potrebbe comportare il rischio di incendio, scosse elettriche o danneggiamento del prodotto (deformazione, corrosione o rottura).

Finché l'unità è collegata alla presa a muro CA, non è scollegata dalla sorgente di alimentazione CA neanche se viene spenta utilizzando l'interruttore.

Per scollegare il cavo, afferrare la spina e tirare. Se si scollegano i fili all'interno del cavo di alimentazione, potrebbe svilupparsi un incendio.

Quando si sposta il prodotto, accertarsi che sia stato spento. Quindi, scollegare i cavi dell'alimentazione, dell'antenna e tutti i cavi di collegamento. In caso contrario, vi è il rischio di danneggiare il televisore o il cavo di alimentazione, con il rischio di incendio o scosse elettriche.9 ITAITALIANO

A causa del peso dell'apparecchio, si raccomanda di spostarlo o rimuoverlo dal suo imballaggio in due persone. In caso contrario, si possono subire lesioni.

Contattare il centro servizi una volta l'anno per pulire le parti interne del prodotto. La polvere accumulata può causare danni meccanici.

Per l'assistenza, rivolgersi a personale qualificato. È necessario rivolgersi all'assistenza se l'apparecchio è in qualsiasi modo danneggiato, ad esempio in caso di danni al cavo o alla spina di alimentazione elettrica, liquidi o oggetti caduti accidentalmente all'interno dell'apparecchio, esposizione a pioggia o umidità, funzionamento non regolare o cadute.

Se il prodotto risulta freddo al tatto, si potrebbe verificare un leggero "tremolio" all'accensione. Si tratta di un effetto normale, che non indica un malfunzionamento del prodotto.

Il pannello è un prodotto ad alta tecnologia con risoluzione da due a sei milioni di pixel. È possibile vedere sul pannello minuscoli puntini neri e/o altri puntini dai colori vivaci (rosso, blu o verde) delle dimensioni di 1 ppm. Ciò non indica un malfunzionamento e non incide sulle prestazioni e l'affidabilità del prodotto. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.

La luminosità e il colore del pannello possono differire a seconda della posizione di visione (sinistra/destra/alto/basso). Il fenomeno è dovuto alle caratteristiche del pannello. Non ha nulla a che vedere con le prestazioni del prodotto e non indica malfunzionamento.

Quando un'immagine fissa (ad esempio la trasmissione del logo di un canale, di un menu a schermo o della scena di un videogioco) è visualizzata per un periodo di tempo prolungato, può danneggiare lo schermo producendo un effetto noto come "persistenza delle immagini". La garanzia non copre il prodotto per questo tipo di danno. Evitare di visualizzare un'immagine fissa sullo schermo del televisore per un periodo prolungato (2 o più ore per un LCD, 1 ora o più per un televisore al plasma). Inoltre, se si guarda a lungo il TV utilizzando il formato 4:3, può prodursi un fenomeno di persistenza delle immagini lungo i bordi del pannello. Questo fenomeno si verifica anche in prodotti di terze parti e non dà diritto alla sostituzione del prodotto o a risarcimenti.

Suoni e rumori prodotti dal televisore "Crack": il crack che si avverte quando si guarda o si spegne il televisore è generato dalla contrazione termica della plastica causata dalla temperatura e dall'umidità. Questo rumore è comune nei prodotti che prevedono la deformazione dovuta ad agenti termici. Ronzio del pannello o dei circuiti elettrici: il circuito di commutazione ad alta velocità produce un leggero rumore dovuto al passaggio di una grande quantità di energia elettrica necessaria per il funzionamento del prodotto. Il rumore varia a seconda del prodotto. Il suono generato non incide sulle prestazioni e l'affidabilità del prodotto.10 ITA ITALIANO

ISTRUZIONI DI SICUREZZA

Visione di immagini 3D (solo modelli 3D) AVVISO Ambiente di visione

Tempo di visione - Quando si guardano contenuti 3D, fare una pausa di 5-15 minuti ogni ora. La visione prolungata di contenuti 3D può causare mal di testa, vertigini, senso di stanchezza o affaticamento degli occhi. Persone con crisi convulsive da fotosensibilizzazione o malattia cronica

Alcuni utenti possono essere soggetti a crisi o altri sintomi anomali quando sono esposti a luci lampeggianti o motivi particolari presenti nei contenuti 3D.

Evitare di guardare video 3D se si avverte nausea, in gravidanza e/o se si soffre di una malattia cronica come l'epilessia, un disturbo cardiaco o della pressione sanguigna, ecc.

La visione di contenuti 3D è sconsigliata se si soffre di cecità stereoscopica o anomalia stereoscopica. In questi casi, le immagini possono apparire doppie e la visione può risultare fastidiosa.

Se si soffre di strabismo, ambliopia (vista debole) o astigmatismo, è possibile che si abbia qualche difcoltà a percepire la profondità e che ci si senta facilmente affaticati per le immagini doppie. È consigliabile fare delle pause più frequenti rispetto a quelle normalmente prescritte a un adulto normale.

Se la vista è diversa tra i due occhi, fare un esame degli occhi prima di guardare contenuti 3D. Sintomi per i quali la visione di contenuti 3D è sconsigliata o richiede frequenti pause

Evitare di guardare contenuti 3D se ci si sente stanchi per mancanza di sonno, lavoro eccessivo o per aver bevuto alcolici.

Se si avverte stanchezza, interrompere l'uso o la visione di contenuti 3D e riposarsi nché i sintomi scompaiono. - Se i sintomi persistono, consultare il medico. I sintomi includono mal di testa, dolore agli occhi, nausea, palpitazioni, vista sfocata, fastidio, sdoppiamento delle immagini, problemi di visione o affaticamento.11 ITAITALIANO

ISTRUZIONI DI SICUREZZA

ATTENZIONE Ambiente di visione

Distanza di visione - Quando si guardano contenuti 3D, mantenere una distanza pari almeno al doppio della lunghezza diagonale dello schermo. Se la visione dei contenuti 3D non risulta confortevole, allontanarsi ulteriormente dal televisore.

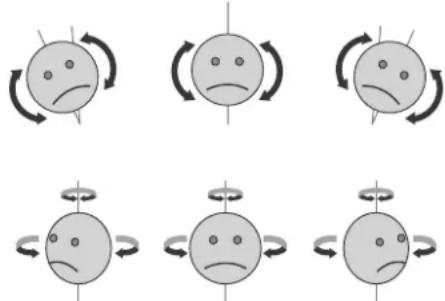

Posizione di visione - Il viso deve essere centrale con gli occhi al livello dello schermo e lo sguardo rivolto davanti a sé. Diversamente, il contenuto 3D potrebbe non essere visto correttamente. Età di visione

Bambini - Per i bambini di età inferiore a 5 anni, l’uso o la visione di contenuti 3D è proibita. - I bambini di età inferiore a 10 anni possono manifestare segni di iperattività e sovreccitazione poiché le loro funzioni visive sono ancora in fase di sviluppo (ad esempio possono provare a toccare lo schermo o a saltarvi dentro). Prestare particolare attenzione ai bambini quando guardano contenuti 3D e non lasciarli soli. - I bambini hanno una disparità binoculare (che crea le immagini 3D) maggiore rispetto agli adulti poiché la distanza tra i loro occhi è minore di quella di un adulto. Pertanto essi percepiscono per la stessa immagine 3D una profondità stereoscopica maggiore in confronto a un adulto.

Ragazzi - I ragazzi di età inferiore a 19 anni possono reagire in modo sensibile a causa della stimolazione luminosa dei contenuti 3D. Avvertirli di non guardare contenuti 3D a lungo quando sono stanchi.

Persone anziane - Le persone anziane possono percepire meno l’effetto 3D rispetto alle persone giovani. Non sedere più vicino al televisore di quanto consigliato. Precauzioni nell'uso degli occhiali 3D

Usare solo occhiali 3D LG. In caso contrario, potrebbe non essere possibile vedere i video 3D correttamente.

Non usare occhiali 3D in sostituzione di occhiali comuni, da sole o protettivi.

L'uso di occhiali 3D modicati può causare affaticamento degli occhi o distorsione delle immagini.

Non tenere gli occhiali 3D in ambienti con temperature molto basse o molto alte per evitare che possano deformarsi.

Gli occhiali 3D sono fragili e si grafano facilmente. Utilizzare sempre un panno morbido e pulito per detergere e lenti. Non utilizzare oggetti appuntiti sulle lenti degli occhiali 3D per evitare di grafarle e non utilizzare sostanze chimiche per pulirle.

Quando si guardano video 3D in presenza di lampade con luce uorescente o a tre lunghezze d’onda, potrebbero vericarsi intermittenze sullo schermo. In tal caso, spegnere la lampada o abbassarla.

Spegnere o allontanare dal televisore dispositivi elettronici o di comunicazione poiché possono provocare interferenze e impedire il corretto funzionamento della funzione 3D.

Quando si guarda la TV in posizione sdraiata, le immagini 3D possono risultare più scure o non visibili.12 ITA ITALIANO

PROCEDURA DI INSTALLAZIONE / MONTAGGIO E PREPARAZIONE

Il televisore raffigurato nell'immagine può essere diverso da quello in uso.

Il menu OSD (On Screen Display) del TV potrebbe risultare leggermente diverso da quello mostrato in questo manuale.

I menu e le opzioni disponibili possono essere diversi a seconda della sorgente in ingresso o del modello del prodotto utilizzati.

In futuro possono essere aggiunte nuove funzioni al televisore.

Il televisore può essere posto in modalità standby per ridurre il consumo energetico. Spegnere il televisore se si prevede di non guardarlo per un periodo prolungato. In tal modo si risparmierà energia elettrica.

È possibile ridurre notevolmente il consumo energetico riducendo il livello di luminosità dell'immagine. In tal modo si riducono anche i costi complessivi di funzionamento.

PROCEDURA DI INSTALLAZIONE

1 Aprire la confezione e vericare che tutti gli accessori siano inclusi. 2 Collegare il supporto al televisore. 3 Collegare un dispositivo esterno al televisore 4 Vericare che la connessione di rete sia disponibile. È possibile utilizzare le funzioni di rete TV solo quando viene stabilita la connessione di rete.

MONTAGGIO E PREPARAZIONE

Disimballaggio Vericare che nella confezione siano presenti i seguenti elementi. Se manca qualche accessorio, contattare il rivenditore locale presso il quale è stato effettuato l'acquisto. Le illustrazioni presenti nel manuale possono differire dal prodotto e dall'articolo effettivi. ATTENZIONE

Per garantire la sicurezza e la durata del prodotto, non utilizzare prodotti pirata.

I danni o le lesioni provocati da prodotti pirata non sono coperti dalla garanzia.

Alcuni modelli presentano una sottile pellicola sullo schermo che non deve essere rimossa.13 ITAITALIANO

MONTAGGIO E PREPARAZIONE

AV MODE INPUT Telecomando e batterie (AAA) (Vedere pag. 20) Telecomando magico, batterie (AA) (Solo 50/60PM97**) (Vedere pag. 21) Manuale dell’utente Panno per la pulizia (in base al modello) Utilizzare questo panno per rimuovere la polvere dal telaio. Cavo di alimentazione Supporto per cavo di alimentazione (Vedere pag. A-4) Coperchio di protezione (Vedere pag. A-4) Nucleo di ferrite (in base al modello) (Vedere pag. 14) Supporto per cavi (in base al modello) (Vedere pag. A-4) Occhiali 3D (AG-350) (in base al modello) Vite per il montaggio

MONTAGGIO E PREPARAZIONE

NOTA 2 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo di alimentazione. Inserire una volta il cavo di alimentazione nel nucleo di ferrite. Posizionare il nucleo di ferrite accanto al televisore e a una presa a muro. 4 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo component Y, Pb, Pr, L, R. Avvolgere una volta il cavo del component Y, Pb, Pr, L, R sul nucleo di ferrite.Posizionare il nucleo di ferrite accanto al televisore. [al dispositivo esterno] [Figura 4] [al televisore] 10 mm (+ / - 5 mm) [a una presa a muro] [al televisore] [Figura 2] - Se vi sono sei nuclei di ferrite, seguire le indicazioni nelle figure 1, 2 e 3. - Se vi sono sette nuclei di ferrite, seguire le indicazioni nelle figure 1, 2, 3 e 4. 3 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo LAN. Inserire per tre volte il cavo LAN sul nucleo di ferrite. Posizionare il nucleo di ferrite accanto al televisore e al dispositivo esterno. [al televisore] [al dispositivo esterno] BAA [Figura 3] [al dispositivo esterno] [Figura 1] [al televisore] 10 mm (+ / - 5 mm) y Per un collegamento ottimale, le periferiche USB e i cavi HDMI devono essere dotati di cornici di spessore inferiore a 10 mm e larghezza inferiore a 18 mm. Utilizzare un cavo di prolunga in grado di supportare USB 2.0 se il cavo USB o la memory stick USB non si adattano alla porta USB del televisore. *A 10 mm *B 18 mm

Gli elementi forniti con il prodotto potrebbero variare in base al modello.

Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza preavviso in caso di aggiornamento delle funzioni del prodotto. Come utilizzare il nucleo di ferrite 1 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo audio del PC. Inserire per tre volte il cavo audio del PC nel nucleo di ferrite. Posizionare il nucleo di ferrite accanto al televisore. [Sezione trasversale del nucleo di ferrite] (grigio) [Sezione trasversale del nucleo di ferrite] (nero) A (grigio) B (grigio) [Sezione trasversale del nucleo di ferrite] [Sezione trasversale del nucleo di ferrite] (nero)15 ITAITALIANO

MONTAGGIO E PREPARAZIONE

Acquisto separato Gli elementi acquistati separatamente possono subire cambiamenti o modiche senza preavviso ai ni del miglioramento della qualità. Per acquistare questi articoli, contattare il proprio rivenditore. I dispositivi funzionano solo con alcuni modelli. AG-S3** Occhiali 3D AN-WF100 Wireless LAN AN-MR300 Telecomando magico Compatibilità PM47** PM67** PM68** PM97** AG-S3** Occhiali 3D

Il nome del modello o il design può cambiare in base all’aggiornamento delle funzioni del prodotto, al produttore e alle politiche. P16 ITA ITALIANO

MONTAGGIO E PREPARAZIONE

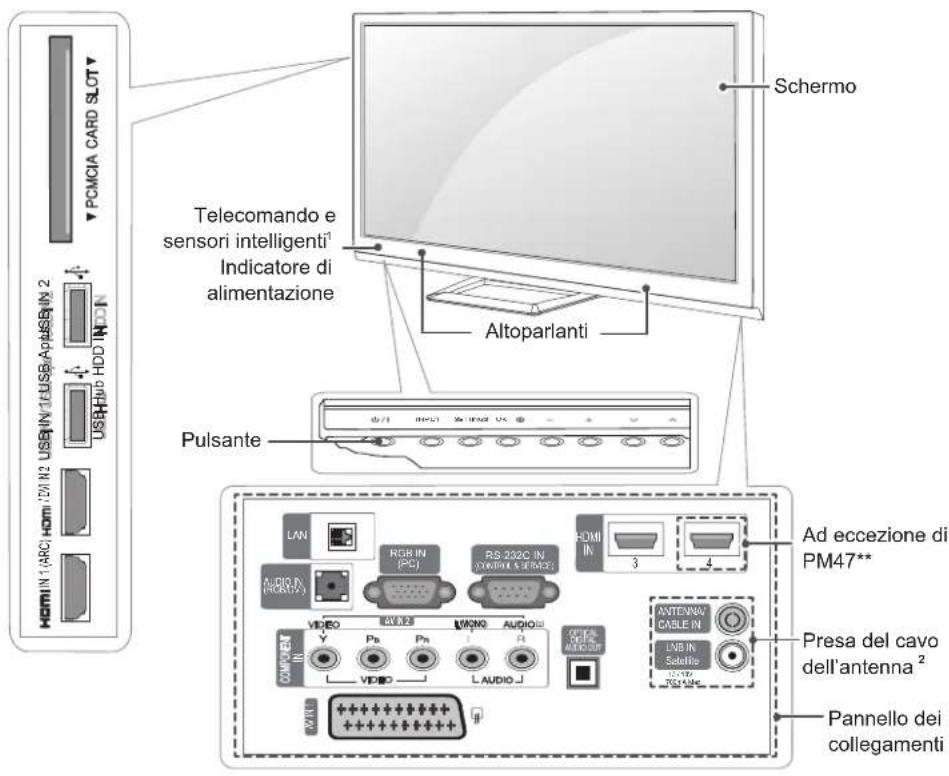

Componenti e pulsanti 1 Sensore intelligente - Consente di regolare la qualità e la luminosità dell’immagine in base all’ambiente circostante. 2 Presa del cavo dell’antenna: la presa del cavo dell’antenna varia a seconda dei modelli. Pulsante Descrizione

Consente di accendere o spegnere il dispositivo. INPUT Consente di modificare la sorgente in ingresso. SETTINGS Consente di accedere al menu principale o di salvare le scelte effettuate e uscire dal menu.

Consente di selezionare l’opzione di menu evidenziata o confermare un’opzione.

Consente di regolare il livello del volume.

Pannello dei collegamenti Ad eccezione di PM47** Altoparlanti Schermo Telecomando e sensori intelligenti

Indicatore di alimentazione Pulsante17 ITAITALIANO

MONTAGGIO E PREPARAZIONE

Sollevamento e spostamento del TV Prima di sollevare o spostare il televisore, leggere le seguenti indicazioni per evitare di grafare o danneggiare l'apparecchio e per un trasporto sicuro a prescindere dal tipo e dalle dimensioni. ATTENZIONE

Evitare di toccare continuamente lo schermo per non rischiare di danneggiarlo.

Si consiglia di spostare il televisore nella scatola o con il materiale di imballaggio originale.

Prima di sollevare o spostare il televisore, scollegare il cavo di alimentazione e tutti i cavi.

Quando si afferra il televisore, lo schermo deve essere rivolto dall'altro lato per evitare danni.

Afferrare saldamente la parte superiore ed inferiore della cornice del televisore. Fare attenzione a non afferrare la parte trasparente, l'altoparlante o la griglia dell'altoparlante.

Per trasportare un televisore di grandi dimensioni occorrono 2 o 3 persone.

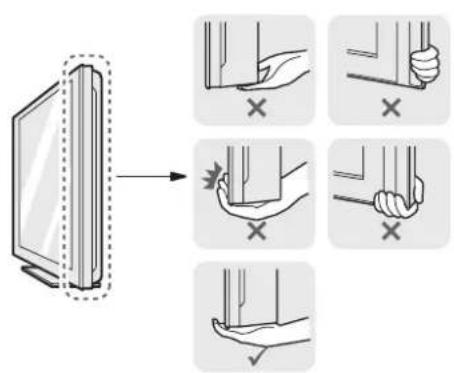

Durante il trasporto, tenere il televisore come mostrato nell'illustrazione di seguito.

Durante il trasporto, non esporre il televisore a oscillazioni o eccessive vibrazioni.

Durante il trasporto, tenere il televisore diritto, non ruotarlo su un lato o inclinarlo in avanti o verso destra o sinistra.18

ITAITALIANOMONTAGGIO E PREPARAZIONE

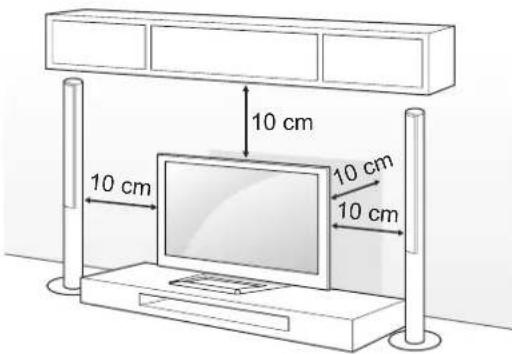

Montaggio su un tavolo 1 Sollevare ed inclinare il televisore in posizione verticale su un tavolo. - Lasciare uno spazio (minimo) di 10 cm dalla parete per assicurare una ventilazione adeguata.2 Collegare il cavo di alimentazione alla presa a muro. ATTENZIONE

Non posizionare il televisore vicino a fonti di calore, in quanto ciò potrebbe causare un incendio o danni.Regolazione dell’angolazione del televisore per una migliore visione(Funzione non disponibile su tutti i modelli.)Regolare l’angolazione del televisore per adattarla alla visione ruotando di 20 gradi a sinistra o destra e regolare l’angolazione per adattarla alla vision. ATTENZIONE Fare attenzione alle dita quando si regola l’angolazione della TV.

Se le mani o le dita restano incastrate, ci si può ferire. Se si inclina eccessivamente il prodotto, potrebbe cadere causando lesioni o danni.10 cm10 cm 10 cm 10 cm Fissaggio della TV alla parete (Funzione non disponibile su tutti i modelli.)1 Inserire e ssare i bulloni a occhiello o le staffe del televisore e i bulloni sul retro del televisore. - Se vi sono bulloni inseriti nella posizione dei bulloni a occhiello, rimuoverli.2 Montare le staffe con le viti sulla parete. Far corrispondere la posizione della staffa e dei bulloni a occhiello sul retro del televisore.3 Legare strettamente i bulloni a occhiello alle staffe con una corda robusta. Assicurarsi di mantenere la corda orizzontale con la supercie piatta. ATTENZIONE

Impedire ai bambini di arrampicarsi o aggrapparsi al televisore. NOTA

Utilizzare un piano o un mobile sufficientemente grandi e robusti da sostenere correttamente il televisore.

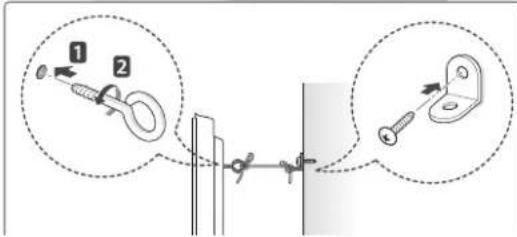

Staffe, bulloni e corde non sono forniti. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

ITAITALIANOMONTAGGIO E PREPARAZIONE

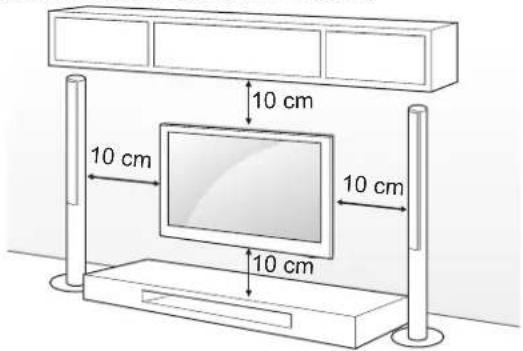

Scollegare l'alimentazione prima di spostare o installare il televisore. In caso contrario, si rischiano scosse elettriche.

Se si installa il TV al soffitto o su una a parete inclinata, potrebbe cadere e causare gravi lesioni. Utilizzare un supporto per montaggio a parete autorizzato da LG e contattare il rivenditore locale o il personale qualificato.

Non serrare eccessivamente le viti per evitare danni al televisore e rendere nulla la garanzia.

Utilizzare le viti e i supporti a parete conformi agli standard VESA. Gli eventuali danni o lesioni causati dall'uso errato o dall'utilizzo di un accessorio non compatibile non sono coperti dalla garanzia. NOTA

Utilizzare le viti elencate nelle specifiche delle viti conformi agli standard VESA.

Il kit per il montaggio a parete include un manuale di installazione e i componenti necessari.

La staffa per montaggio a parete è un accessorio opzionale. È possibile acquistare gli accessori opzionali presso il rivenditore locale di fiducia.

La lunghezza delle viti può variare in base alla staffa di montaggio a parete. Accertarsi di utilizzare la lunghezza appropriata.

Per ulteriori informazioni, consultare il manuale fornito con la staffa di montaggio a parete. Montaggio a parete Montare attentamente la staffa per il montaggio a parete opzionale sul retro del televisore e ssare la staffa su una parete solida perpendicolare al pavimento. Per ssare il televisore su altri materiali da costruzione, contattare il personale qualicato.LG consiglia di far eseguire il montaggio a parete da un installatore qualicato esperto.Accertarsi di utilizzare viti e staffe per il montaggio a parete conformi agli standard VESA. Le dimensioni standard per i kit di montaggio a parete sono descritti nella seguente tabella.Acquisto separato (Staffa per montaggio a parete)Modello 42/50PM47**50PM67**50PM68**50PM97**60PM67**60PM68**60PM97**VESA (A x B) 400 x 400 600 x 400Vite standard M6 M8Numero di viti 4 4Staffa per montaggio a parete PSW400B, PSW400BGPSW600B, PSW600BG 10 cm 10 cm10 cm 10 cm

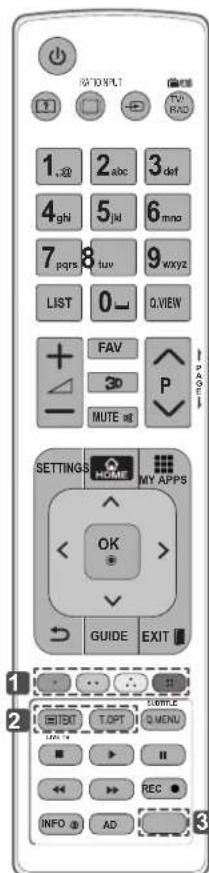

B20 ITAITALIANOTELECOMANDO TELECOMANDO Le descrizioni nel presente manuale si basano sui pulsanti del telecomando. Leggere attentamente il presente manuale e utilizzare correttamente il televisore.Per sostituire le batterie, aprire il coperchio del vano batterie, inserire le batterie (AAA da 1,5 V) rispettando le polarità e come indicato dall'etichetta all'interno del vano e chiudere il coperchio. Per rimuovere le batterie, eseguire la procedura di installazione all'inverso. (Manuale dell’utente)Visualizza la manuale dell’utente. RATIOConsente di ridimensionare un'immagine. INPUTConsente di modificare la sorgente in ingresso.TV/RAD Consente di selezionare il programma Radio, TV o DTV. LIST Consente di accedere all'elenco programmi salvato. (Spazio)Inserisce uno spazio vuoto sulla tastiera a schermo.Q.VIEWConsente di tornare al programma precedente. FAV Consente di accedere all'elenco di canali preferiti.Consente di vedere video 3D. PAGE Consente di spostarsi alla schermata precedente o successiva.SETTINGSConsente di accedere ai menu principali. HOMEConsente di accedere al menu principale. MY APPSVisualizza l'elenco delle applicazioni.Pulsanti di navigazione (su/giù/sinistra/destra)Consentono di scorrere i menu e le opzioni. Consente di selezionare menu e opzioni e confermare le scelte effettuate. (Indietro)Consente di tornare al livello precedente.GUIDEMostra la Guida al programma. ATTENZIONE

Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.Accertarsi di puntare il telecomando verso il sensore sul televisore.RATIO INPUT TV/ RAD 1.,;@ 2 abc 3 def 4 ghi 5 jkl 6 mno 7pqrs 8 tuv

EXIT Consente di eliminare dalla visualizzazione le schermate e di ripristinare la modalità TV. Pulsanti coloratiConsentono di accedere a funzioni speciali in alcuni menu. ( : Rosso, : Verde, : Giallo, : Blu) TASTI TELETEXTQuesti pulsanti vengono utilizzati per il teletext. Per ulteriori dettagli, vedere la sezione "Teletext".SUBTITLEConsente di visualizzare i sottotitoli preferiti in modalità digitale.Q. MENUConsente di accedere ai menu rapidi.LIVE TVConsente di tornare a LIVE TV.Pulsanti di controllo ( )Consentono di controllare i contenuti Premium, i menu DVR o Smart Share o i dispositivi SIMPLINK compatibili (USB o SIMPLINK o DVR). REC Viene utilizzato per regolare il menu DVR. INFO Consente di visualizzare le informazioni del programma e della schermata correnti. Consente di attivare e disattivare la descrizione audio.

Consente di selezionare la sorgente di menu MHP TV. (Solo Italia)(In base al modello)

ORANGE Accesso diretto al portale Internet di intrattenimento e servizi di notizie sviluppato da Orange. (Solo Francia)21

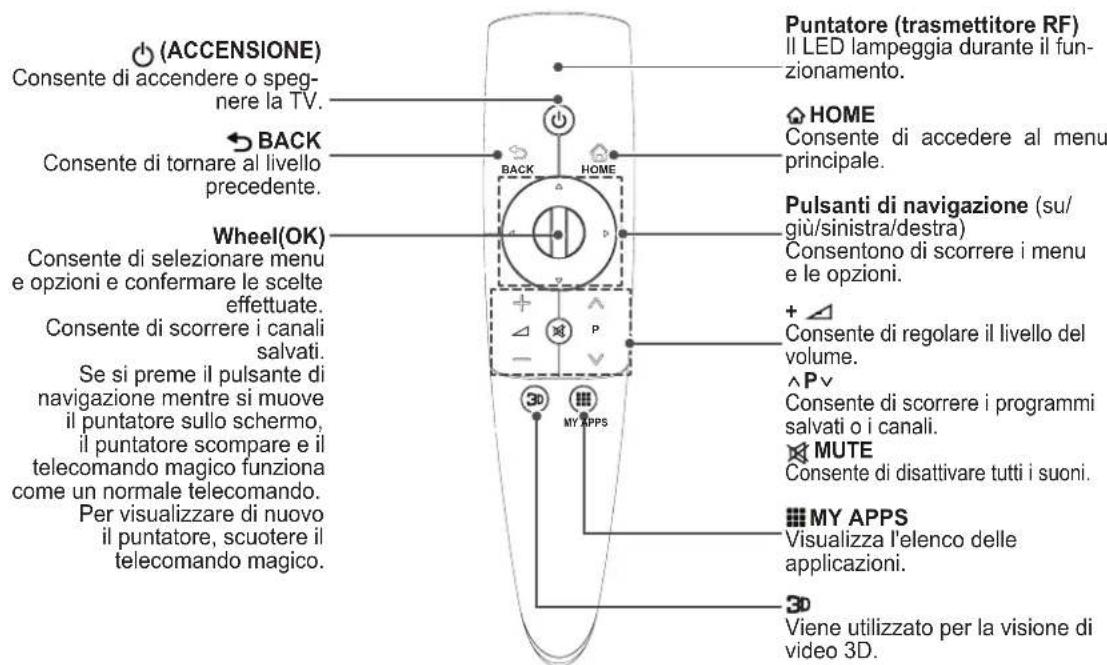

ITAITALIANOFUNZIONI DEL TELECOMANDO MAGICO

FUNZIONI DEL TELECOMANDO MAGICO

Articolo non incluso in tutti i modelli.Quando viene visualizzato il messaggio "Batteria telecomando magico quasi scarica. Sostituire batteria.", sostituire la batteria. Per sostituire le batterie, aprire il coperchio del vano batterie, sostituire le batterie (AAA da 1,5 V) facendo corrispondere le estremità e ai simboli presenti all'interno del vano e chiudere il coperchio. Accertarsi di indirizzare il telecomando verso il relativo sensore sul televisore.Per rimuovere le batterie, eseguire le operazioni di installazione in senso inverso. ATTENZIONE

Non utilizzare batterie vecchie e nuove contemporaneamente; ciò potrebbe causare danni al telecomando.

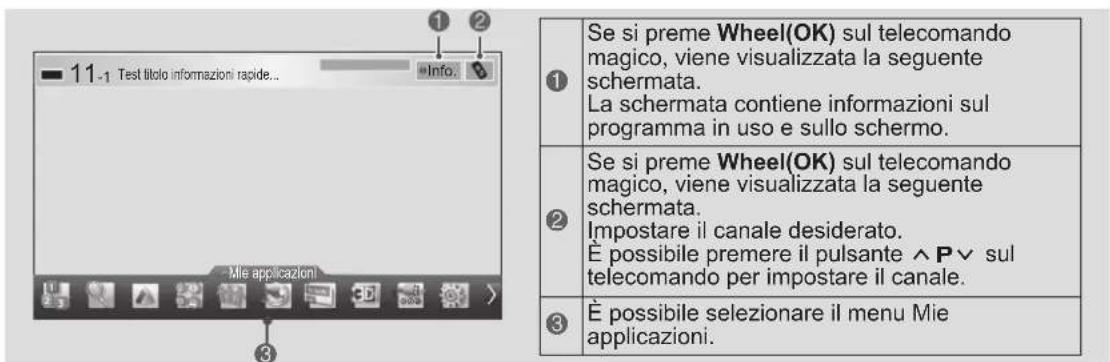

Non è necessario utilizzare il dongle RF integrato. Se si preme Wheel(OK) sul telecomando magico, viene visualizzata la seguente schermata. La schermata contiene informazioni sul programma in uso e sullo schermo. Se si preme Wheel(OK) sul telecomando magico, viene visualizzata la seguente schermata.Impostare il canale desiderato.È possibile premere il pulsante

sul telecomando per impostare il canale. È possibile selezionare il menu Mie applicazioni. BACK HOME

MY APPSViene utilizzato per la visione di video 3D. MY APPSVisualizza l'elenco delle applicazioni.Pulsanti di navigazione (su/giù/sinistra/destra) Consentono di scorrere i menu e le opzioni.Puntatore (trasmettitore RF)Il LED lampeggia durante il fun-zionamento. HOMEConsente di accedere al menu principale.Wheel(OK)Consente di selezionare menu e opzioni e confermare le scelte effettuate.Consente di scorrere i canali salvati.Se si preme il pulsante di navigazione mentre si muove il puntatore sullo schermo, il puntatore scompare e il telecomando magico funziona come un normale telecomando.Per visualizzare di nuovo il puntatore, scuotere il telecomando magico. (ACCENSIONE) Consente di accendere o speg-nere la TV. BACK Consente di tornare al livello precedente.+ -Consente di regolare il livello del volume.ꕌPꕍConsente di scorrere i programmi salvati o i canali. MUTEConsente di disattivare tutti i suoni. Mie applicazioniInfo. 11-1 Test titolo informazioni rapide...22 ITA ITALIANO

FUNZIONI DEL TELECOMANDO MAGICO

Registrazione del telecomando magico È necessario “associare” (registrare) il telecomando magico alla TV prima di utilizzarlo. Come registrare il telecomando magico BACK HOME

MY APPS 1 Per registrare il telecomando automaticamente, accendere la TV e premere il tasto rotella (OK). Quando la registrazione è completata, viene isualizzato il messaggio che indica il completamento dell’operazione sullo schermo. 2 Se la registrazione non viene eseguita, spegnere e riaccendere la TV, quindi premere il tasto rotella (OK) per completare la registrazione. Come ri-registrare il telecomando magico BACK HOME 1 Tenere premuti contemporaneamente i tasti BACK e HOME per 5 secondi per eseguire il reset, quindi registrare il telecomando seguendo la procedura “Istruzioni di registrazione del telecomando magico” riportata in precedenza. 2 Per registrare nuovamente il telecomando magico, tenere premuto il tasto BACK per 5 secondi puntando il telecomando verso la TV. Quando la registrazione è completata, viene visualizzato il messaggio che indica il completamento dell’operazione sullo schermo. Come utilizzare il telecomando magico 1 Se il puntatore scompare, muovere leggermente il telecomando verso destra o sinistra. Il puntatore riapparirà automaticamente sullo schermo.

Se non viene utilizzato per un determinato periodo di tempo, il puntatore viene nascosto. 2 Per spostare il puntatore, mirare col puntatore ricevitore del telecomando verso il televisore, quindi spostarlo verso sinistra, destra, verso l'alto o verso il basso.

Se il puntatore non funziona correttamente, lasciare il telecomando per 10 secondi, quindi riprovare. Precauzioni nell'uso del telecomando magico

Utilizzare il telecomando entro la distanza massima di comunicazione (10 m). L'utilizzo del telecomando oltre questa distanza o con l'ostruzione di un oggetto potrebbe provocare un errore di comunicazione.

Anche la presenza di dispositivi nelle vicinanze potrebbe provocare un errore di comunicazione. I dispositivi elettrici, quali forni a microonde o prodotti LAN wireless, potrebbero provocare interferenze poiché utilizzano la stessa banda di frequenza (2,4 GHz) del telecomando magico.

Eventuali cadute o urti possono provocare danni o malfunzionamenti del telecomando.

Quando si utilizza il telecomando magico, prestare attenzione a non urtare mobili o altre persone nelle vicinanze.

Il produttore e l'installatore non sono in grado di fornire servizi relativi alla sicurezza delle persone poiché il dispositivo wireless potrebbe subire interferenze da onde elettromagnetiche.

Si consiglia di collocare un eventuale Access Point (punto di accesso) a più di 1 m di distanza dal televisore. Se l'Access Point è installato a una distanza inferiore a 1 m, il telecomando magico potrebbe non funzionare come previsto a causa di interferenze sulla frequenza.23 ITAITALIANO

UTILIZZO DELLA MANUALE DELL’UTENTE

1 Premere il pulsante HOME per accedere al menu principale. 2 Selezionare Guida utente e premere Wheel(OK).

È possibile accedere alla manuale dell’utente anche premendo il tasto (Manuale dell’utente) sul telecomando.

Manuale dell’utente OPZIONEImpostazione CONFIG.Impostazione IMMAGINE, SUONOFunzione LG SMARTFunzione avanzataPer utilizzare dispositivi in ingressoPer impostare opzioni di tempoPer impostare la linguaSupporto disabiliPer impostare il telecomando magicoPer impostare opzioni per bloccare la TVPer utilizzare la funzione Risparmio energetico

Visualizza il canale corrente.

Consente di selezionare la categoria desiderata.

Consente di selezionare la voce desiderata. È possibile utilizzare

per spostarsi tra le pagine.

Consente di scegliere la descrizione della funzione desiderata dall'indice.

Manuale dell’utente OPZIONE > Per impostare la linguaHOME Impostazioni OPZIONE LinguaConsente di selezionare la Lingua menu (Language) e la Lingua audio visualizzata sullo schermo.Lingua menu (Language)Lingua audioLingua sottotitoliConsente di selezionare una lingua per il testo visualizzato.[Solo in modalità digitale]Durante la visualizzazione di una trasmissione digitale con diverse lingue audio, è possibile selezionare la lingua desiderata.[Solo in modalità digitale]Utilizzare la funzione dei sottotitoli quando sono trasmesse due o più lingue dei sottotitoli.✎ Se i dati dei sottotitoli nella lingua selezionata non vengono trasmessi, vengono riprodotti i sottotitoli nella lingua predenita.Avvia ChiudiZoom avantiOPZIONEImpostazione CONFIG.Impostazione IMMAGINE, SUONOFunzione LG SMARTFunzione avanzataInformazioni

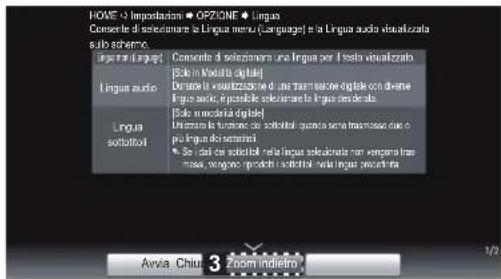

HOME Impostazioni OPZIONE Lingua Consente di selezionare la Lingua menu (Language) e la Lingua audio visualizzata sullo schermo. Lingua menu (Language) Lingua audio Lingua sottotitoli Consente di selezionare una lingua per il testo visualizzato. [Solo in Modalità digitale] Durante la visualizzazione di una trasmissione digitale con diverse lingue audio, è possibile selezionare la lingua desiderata. [Solo in modalità digitale] Utilizzare la funzione dei sottotitoli quando sono trasmesse due o più lingue dei sottotitoli. ✎ Se i dati dei sottotitoli nella lingua selezionata non vengono tras- messi, vengono riprodotti i sottotitoli nella lingua predenita. Avvia ChiudiZoom indietro

Visualizza la descrizione del menu selezionato. È possibile utilizzare i tasti

per spostarsi tra le pagine.

Consente di spostarsi al menu selezionato direttamente dalla manuale dell’utente.

Per ingrandire o ridurre la schermata.

UTILIZZO DELLA MANUALE DELL’UTENTE

La guida utente consente di accedere più facilmente a informazioni dettagliate sul televisore. Mie applicazioni

ITAITALIANOMANUTENZIONE / RISOLUZIONE DEI PROBLEMI

MANUTENZIONE Pulizia del televisore Pulire regolarmente il televisore per mantenerne le prestazioni ottimali e per estenderne la durata nel tempo. ATTENZIONE

Innanzitutto, accertarsi di spegnere e di scollegare il cavo di alimentazione e tutti gli altri cavi.

Quando il televisore viene lasciato incustodito e non in uso per un lungo periodo, scollegare il cavo di alimentazione dalla presa a muro per evitare possibili danni derivanti da fulmini e sovratensioni elettriche. Schermo, cornice, telaio e supporto

Per rimuovere la polvere o lo sporco leggero, pulire la supercie con un panno morbido, asciutto e pulito.

Per rimuovere lo sporco maggiore, pulire la supercie con un panno morbido inumidito con acqua pulita o un detergente delicato diluito. Quindi, passare immediatamente un panno asciutto. ATTENZIONE

Evitare di toccare continuamente lo schermo per non danneggiarlo.

Non premere, strofinare o colpire la superficie dello schermo con le unghie o con oggetti affilati per non graffiarlo e provocare distorsioni delle immagini.

Non utilizzare agenti chimici perché potrebbero danneggiare il prodotto.

Non nebulizzare del liquido sulla superficie. In caso di penetrazione di acqua nel televisore, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti. Cavo di alimentazione Rimuovere regolarmente la polvere o lo sporco che si accumula sul cavo di alimentazione.

RISOLUZIONE DEI PROBLEMI

Problema SoluzioneImpossibile controllare la TV con il telecomando.

Controllare il sensore del telecomando sul prodotto e riprovare.

Verificare la presenza di eventuali ostacoli tra il televisore e il telecomando.

Controllare che le batterie siano ancora cariche e correttamente inserite ( su , su ).Non viene visualizzata alcuna immagine e non è prodotto alcun suono.

Controllare che la TV sia accesa.

Verificare che il cavo di alimentazione sia collegato ad una presa a muro.

Verificare se esiste un problema nella presa a muro collegando altri prodotti.La TV si spegne improvvisamente.

Controllare le impostazioni di controllo dell'alimentazione. L'alimentazione potrebbe essere stata interrotta.

Verificare se la funzione Timer Spegnimento è attiva nelle impostazioni relative all'ora.

In mancanza del segnale, il televisore si spegne automaticamente dopo 15 minuti di inattività.Durante il collegamento al PC (RGB/HDMI DVI), viene visualizzato il messaggio “Nessun segnale” o “Formato non valido”.

Spegnere/accendere la TV utilizzando il telecomando.

Ricollegare il cavo RGB/HDMI.

Riavviare il PC con la TV accesa.25 ITAITALIANO IMPOSTAZIONE DI UN DISPOSITIVO DI CONTROLLO ESTERNO / SPECIFICHE TECNICHE

IMPOSTAZIONE DI UN DISPOSITIVO DI

CONTROLLO ESTERNO Per informazioni sulla congurazione di un dispositivo di controllo esterno, visitare il sito Web www.lg.com SPECIFICHE TECNICHE Le speciche del prodotto possono subire modiche senza preavviso in seguito all'aggiornamento delle funzioni del prodotto. Specifiche tecniche del modulo Wireless LAN (TWFM-B003D) Standard IEEE802.11a/b/g/n Gamma di frequenza Da 2400 a 2483,5 MHz Da 5150 a 5250 MHz Da 5725 a 5850 MHz Modulazione CCK / OFDM / MIMO Potenza in uscita (Tipico) 802.11a: 11 dBm 802.11b: 15 dBm 802.11g: 13 dBm 802.11n - 2,4 GHz: 13 dBm 802.11n - 5 GHz: 13 dBm Frequenza dati 802.11a/g: 54 Mbps 802.11b: 11 Mbps 802.11n: 300 Mbps Guadagno antenna (Tipico) Da 2400 a 2483,5 MHz: -2,5 dBi Da 5150 a 5250 MHz: -2,2 dBi Da 5725 a 5850 MHz: -2,9 dBi Larghezza di banda occupata 802.11a/b/g: HT20 802.11n: HT20/40

Utilizzare uno sdoppiatore del segnale per usare più di 2 televisori.

Se la qualità dell’immagine è scarsa, installare correttamente un amplificatore del segnale per migliorarla.

Se la qualità dell’immagine è scarsa con un’antenna collegata, provare a riallineare l’antenna nella direzione corretta.

USB IN 1/ USB Apps DVD / Blu-Ray / PC HD Cable Box / HD STB (*Not Provided)B-4 MAKING CONNECTIONS Italiano Il segnale digitale audio e video viene trasmesso da un dispositivo esterno al televisore. Collegare il dispositivo esterno e il televisore mediante il cavo HDMI come mostrato nell’illustrazione di seguito. Scegliere una porta di ingresso HDMI per il collegamento. La scelta della porta è libera. NOTA

Si consiglia di utilizzare il televisore con il collegamento HDMI per ottenere la migliore qualità delle immagini.

Utilizzare un cavo HDMI™ ad alta velocità dotato dei requisiti più recenti con funzione CEC (Customer Electronics Control).

I cavi HDMI™ ad alta velocità sono testati per trasmettere un segnale HD fino a 1080p e superiore.

Per il collegamento di un dispositivo audio esterno che supporta le funzionalità SIMPLINK e ARC, usare la porta HDMI IN 1 (ARC).

Se si utilizza un dispositivo audio esterno invece dell’altoparlante integrato, disattivare la funzione altoparlante. Collegamento audio ottico digitale Il segnale audio digitale viene trasmesso dal televisore su un dispositivo esterno. Collegare il dispositivo esterno e il televisore con il cavo audio ottico come mostrato nell’illustrazione di seguito. NOTA

Non guardare nella porta dell’uscita ottica. Guardare il raggio laser potrebbe provocare danni alla vista.

Per utilizzare un dispositivo hub USB, usare la porta USB Hub

AV1 (Quando è in corso la registrazione programmata da DTV tramite un dispositivo apposito) TV digitale TV digitale O TV analogica, AV TV analogica

(La modalità di ingresso viene convertita in DTV.) Component/RGB HDMI 1 Uscita TV: uscite segnali TV analogica o TV digitale. NOTA

I cavi Euro Scart devono essere schermati.

Quando si guarda il televisore digitale in modalità immagini 3D, i segnali di uscita del televisore non possono passare attraverso il cavo SCART. (Solo modelli 3D)

Abhängig von der Grafikkarte funktionieren im PC-Modus einige Auflösungseinstellungen möglicherweise nicht ordnungsgemäß.B-22 MAKING CONNECTIONS Italiano Collegare diversi dispositivi esterni al televisore e modicare la modalità di ingresso per selezionare un dispositivo esterno. Per ulteriori informazioni sul collegamento di un dispositivo esterno, consultare il manuale fornito in dotazione con ciascun dispositivo. È possibile collegare i seguenti dispositivi esterni: ricevitori HD, lettori DVD, VCR, sistemi audio, periferiche di archiviazione USB, PC, console per videogiochi e altri dispositivi esterni. NOTA

Il collegamento del dispositivo esterno può variare in base al modello.

Collegare i dispositivi esterni al televisore a prescindere dall’ordine della porta del televisore.

Se si registra un programma TV su un registratore DVD o VCR, accertarsi di collegare il cavo di ingresso del segnale al televisore attraverso un registratore DVD o VCR. Per ulteriori informazioni sulla registrazione, consultare il manuale fornito in dotazione con il dispositivo collegato.

Consultare il manuale dell’apparecchiatura esterna per le istruzioni operative.

Se si collega una console per videogiochi alla TV, utilizzare il cavo fornito con il dispositivo.

In modalità PC, possono essere presenti interferenze relative alla risoluzione, schemi verticali, contrasto o luminosità. In caso di interferenze, modificare la modalità PC impostando un’altra risoluzione o modificando la frequenza di aggiornamento oppure regolare luminosità e contrasto sul menu IMMAGINE finché non si ottiene un’immagine nitida.
