MANUALE UTENTE CO CVS 250 K CANDY

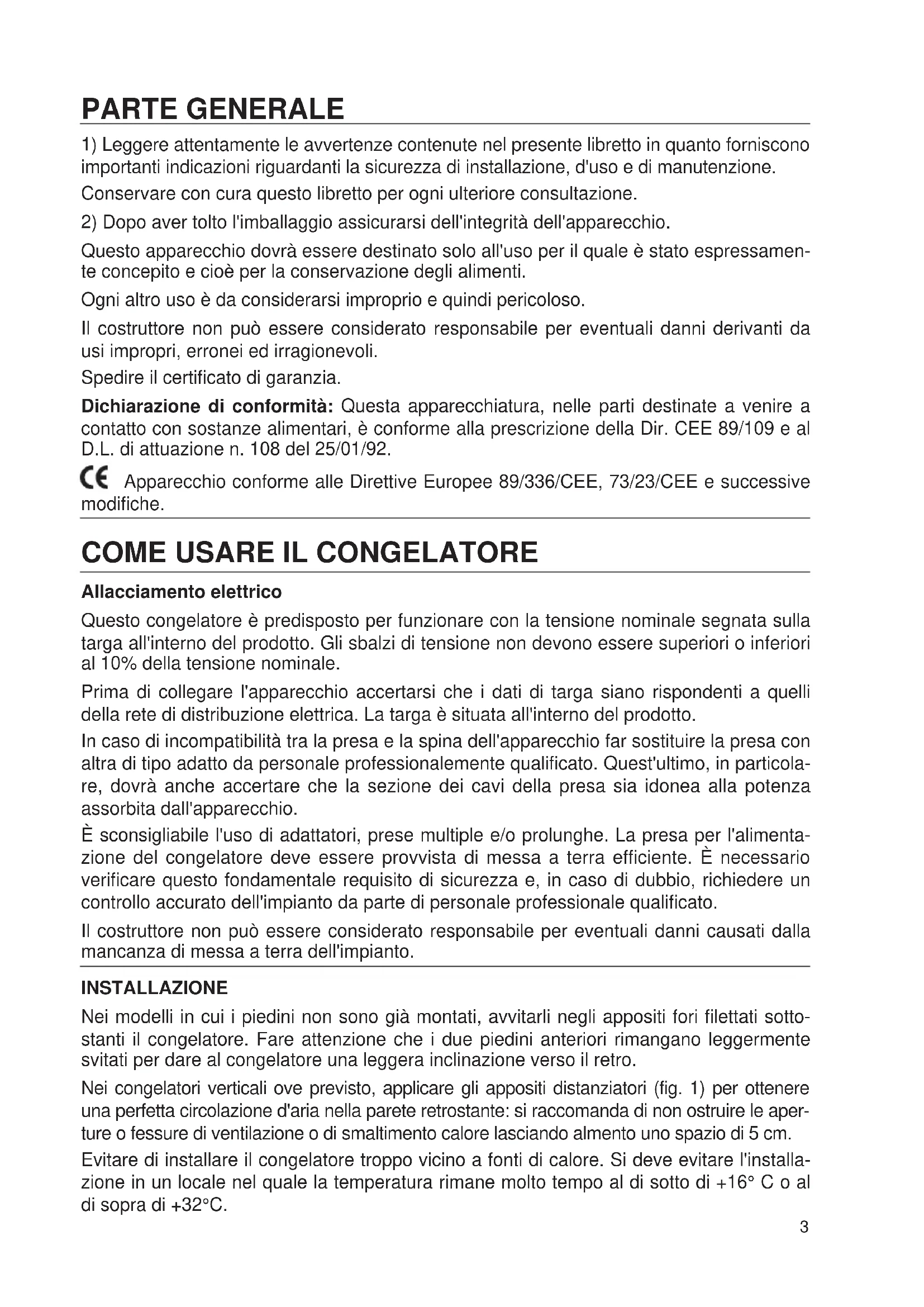

1) Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono

importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.

2) Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio.

Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamen- te concepito e cioè per la conservazione degli alimenti. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli. Spedire il certificato di garanzia. Dichiarazione di conformità: Questa apparecchiatura, nelle parti destinate a venire a contatto con sostanze alimentari, è conforme alla prescrizione della Dir. CEE 89/109 e al D.L. di attuazione n. 108 del 25/01/92. Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e successive modifiche.

COME USARE IL CONGELATORE

Allacciamento elettrico Questo congelatore è predisposto per funzionare con la tensione nominale segnata sulla targa all'interno del prodotto. Gli sbalzi di tensione non devono essere superiori o inferiori al 10% della tensione nominale. Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica. La targa è situata all'interno del prodotto. In caso di incompatibilità tra la presa e la spina dell'apparecchio far sostituire la presa con altra di tipo adatto da personale professionalemente qualificato. Quest'ultimo, in particola- re, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. È sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe. La presa per l'alimenta- zione del congelatore deve essere provvista di messa a terra efficiente. È necessario verificare questo fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controllo accurato dell'impianto da parte di personale professionale qualificato. Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell'impianto. INSTALLAZIONE Nei modelli in cui i piedini non sono già montati, avvitarli negli appositi fori filettati sotto- stanti il congelatore. Fare attenzione che i due piedini anteriori rimangano leggermente svitati per dare al congelatore una leggera inclinazione verso il retro. Nei congelatori verticali ove previsto, applicare gli appositi distanziatori (fig. 1) per ottenere una perfetta circolazione d'aria nella parete retrostante: si raccomanda di non ostruire le aper- ture o fessure di ventilazione o di smaltimento calore lasciando almento uno spazio di 5 cm. Evitare di installare il congelatore troppo vicino a fonti di calore. Si deve evitare l'installa- zione in un locale nel quale la temperatura rimane molto tempo al di sotto di +16° C o al di sopra di +32°C. 3Il congelatore può essere anche installato sottopensile; in questo caso, bisogna che sia garantita la libera circolazione dell'aria, lasciando uno spazio libero di circa 5 centimetri frontalmente o nella parte posteriore del pensile. Una errata installazione può causare danni a persone, animali o cose, nei confronti dei quali il costruttore non può essere considerato responsabile.

INFORMAZIONI PER L'AMBIENTE

Imballaggio, trattamento rifiuti Dopo avere disimballato l'apparecchio non buttare l'imballo nella spazzatura ma selezio- nate i diversi materiali (come polistirolo, cartone ecc.) secondo le prescrizioni locali per lo smaltimento dei rifiuti e secondo le norme vigenti. Attenzione Questo apparecchio è prodotto senza utilizzo di CFC: il circuito refrigerante contiene flui- do HFC R 134a o, alternativamente, gas isobutano R 600 a. Per maggiori dettagli, riferirsi alla targhetta matricola dell'apparecchio. Per le operazioni di pulizia non deve essere utilizzato alcun attrezzo o metodo diverso da quanto descritto nell'apposito capitolo, per evitare il danneggiamento dell'apparecchio. Per gli apparecchi con isobutano (R 600 a) L'isobutano è un gas naturale senza effetti sull'ambiente, ma infiammabile. È quindi indi- spensabile accertarsi che: - l'installazione dell'apparecchio avvenga in locali di volume libero superiore a 3 metri cubi - le aperture di ventilazione dell'apparecchio siano tenute libere e pulite - il circuito refrigerante dell'apparecchio non venga danneggiato sia internamente (utiliz- zando impropriamente oggetti taglienti o appuntiti) sia esternamente (operazioni impro- prie durante la pulizia del circuito condensatore). Al termine della vita funzionale dell'apparecchio, lo stesso, dovrà essere messo in sicu- rezza prima dell'invio alla discarica. Per questa operazione rivolgersi al Vs. negoziante o all'Ente Locale preposto. REGOLAZIONE TEMPERATURE La temperatura ambiente, il carico e la frequenza d'apertura della porta dell'elettrodome- stico influiscono sulla temperatura interna. Quando si modifica la regolazione, la macchi- na frigorifera può non mettersi subito in moto perché è in pausa. La regolazione delle temperature è ottenuta agendo sulla manopola del termostato che si trova all'esterno del congelatore. Ruotando la manopola in senso orario, si ottengono temperature sempre piò basse. Si consiglia di tenere la manopola del termostato su una posizione media aumentando di qualche numero quando il congelatore viene frequentemente aperto o quando vengono introdotti molti cibi da congelare. QUADRO COMANDI Fig. 2 Inserendo la spina alla rete, la spia verde (B) si accende. Il termostato A comanda il congelatore. Sulla posizione "●" il congelatore non funziona, la spia verde (B) è accesa. Ruotando la manopola in senso orario l'apparecchio si avvia. La spia rossa (C) se accesa indica che la temperatura nella cella congelatore non è suffi- cientemente bassa e ciò può dipendere da: - apparecchio appena messo in funzione,

4- porta rimasta aperta o non chiusa bene,

- introduzione di prodotto da congelare. La spia rossa si spegne quando la temperatura interna prevista viene raggiunta. La spia gialla (D) si accende quando la manopola del termostato (A), girando in senso orario, viene portata nel punto "SUPER" che mette in funzionamento continuo il com- pressore. CONSERVAZIONE CONGELAMENTO Il simbolo indica la possibilità di conservare a bassa temperatura i surgelati a lun- go termine nonchè di congelare i cibi freschi. I tempi di conservazione sono strettamente legati al mantenimento della temperatura per cui eventuali alterazioni influiscono sulla durata di conservazione. In caso di mancanza di energia elettrica non aprire assolutamente la porta. Per 10-12 ore, i cibi congelati non si alterano. Per interruzioni più lunghe è necessario procedere all'avvolgimento degli alimenti in fogli di carta per alimenti sistemandoli possibilmente in un frigorifero o, al limite, in ambienti freschi. In tal caso è consigliabile consumare gli alimenti entro 24 ore o procedere alla loro cottu- ra ed al successivo congelamento. Negli apparecchi che ne sono provvisti, l'accumulatore di freddo, nel caso d'interruzione di corrente, permette di mantenere più a lungo la qualità degli alimenti surgelati, impeden- done un rapido riscaldamento. L'accumulatore deve essere posto nel ripiano superiore. Per le prove normative di conservazione, si consiglia di togliere tutti i cesti ad esclusione degli ultimi due. Per congelare prodotti freschi si consiglia di: - Trasferire se necessario i prodotti già congelati nello scomparto di conservazione. - Mettere il termostato sulla posizione "SUPER" di congelamento rapido almeno 24 ore prima di introdurre gli alimenti da congelare; ricordandosi di riportarlo dopo 24 ore dall'ini- zio della congelazione sulla posizione normale. La quantità massima da congelare, secondo le modalità previste dalle norme europee, è quella indicata in targa matricola. SBRINAMENTO a) 24 ore prima dello sbrinamento ruotare la manopola del termostato verso i numeri alti per portare i cibi ad una temperatura più bassa. b) Avvolgere i cibi congelati in carta per alimenti sistemandoli nel congelatore o in un ambiente fresco. c) Disinserire la spina della presa di corrente. d) Lasciare la porta aperta. e) A sbrinamento effettuato asciugare l'interno e risistemare i cibi precedentemente tolti. f) Reinserire quindi la spina nella presa di corrente e lasciar funzionare l'apparecchio per 3/4 ore con il termostato sui numeri alti. I congelatori verticali sono dotati di un sistema di evacuazione di acqua di sbrinamento costituito da uno sgocciolatoio estraibile, posizionato sul bordo inferiore della cella. PULIZIA Ad evitare formazioni di cattivi odori è consigliabile una pulizia periodica all'interno del congelatore e delle guarnizioni magnetiche porte almeno due o tre volte l'anno. a) Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'ap-

❋parecchio dalla rete di alimentazione elettrica staccando la spina. (Non basta portare la manopola del termostato sulla posizione "

b) Svuotare il congelatore dai cibi e dai cubetti di ghiaccio. c) Attendere che la brina sull'evaporatore sia sciolta. d) Pulire l'interno del congelatore usando acqua tiepida con aggiunta di uno o due cuc- chiai di bicarbonato di sodio, risciacquare ed asciugare. ATTENZIONE non usare detersi- vi, abrasivi o solventi. e) Prima di riporre i cibi nel congelatore farlo funzionare almeno un'ora. Quando il congelatore deve rimanere per lunghi periodi inattivo, dopo un'accurata pulizia, lasciare la spina di alimentazione staccata e le porta socchiusa. ASSISTENZA TECNICA Per eventuale riparazione rivolgersi solamente ad un centro di assistenza tecnica autoriz- zato dal costruttore e richiedere l'utilizzo di pezzi di ricambio originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio. Se il vostro congelato- re non funziona, o se il suo funzionamento è anormale, controllate questi punti prima di richiedere l'Assistenza Tecnica.

1) Arriva la corrente alla presa a cui è allacciato il congelatore? Provatelo con una lampadina.

2) La spina di allacciamento è forse staccata dalla presa di corrente, Inseritela.

3) Il termostato è forse sulla posizione "

●" (fermo)? Giratelo sulla posizione 4.

4) Avete forse lasciato formarsi uno strato di brina troppo spesso sull'evaporatore (più di

4-5 mm)? Scongelatelo (vedi "Sbrinamento").

5) Sono forse stati mal disposti i cibi all'interno del congelatore impedendo la libera circo-

6) È libera la circolazione dell'aria intorno al condensatore posto dietro l'apparecchio?

Allontanatelo dal muro. Se il problema dovesse persistere, componendo il “Numero Utile” indicato a lato sarete messi in contat- to direttamente con il Centro Assistenza Autorizzato a Voi più vicino. È importante che comunichiate al Centro Assistenza Tecnica il modello che troverete scrit- to sulla targhetta posta all'interno del congelatore (o sul foglio di garanzia). Fornendo tali informazioni otterete un intervento più tempestivo ed adeguato. Importante: Il riscaldamento perimetrale della cella congelatore è indice di corretto funzionamento. INVERSIONE DEL SENSO DI APERTURA DELLA PORTA CONGELATORI VERTICALI Utensili necessari: — chiave a tubo da 8 — cacciavite a stella Inversione della porta frigorifero (fig. 3)

1) Si consiglia di sdraiare o inclinare di circa 45° il congelatore, essendo necessario ope-

rare sulla parte inferiore dell'apparecchio per poter togliere la cerniera inferiore.

2) Togliere la cerniera inferiore (e le relative rondelle), agendo sulle viti A indicate in figura.

3) Togliere la porta.

4) Asportare dal cruscotto la membrana di plastica che ricopre la cerniera superiore sinistra.

5) Svitare il perno C della cerniera superiore destra e rimontarlo a sinistra.

6) Rimontare la porta operando in senso inverso (3-2); ricordarsi di rimontare anche le

rondelle distanziatrici interposte tra porta e cerniera.

7) Spostare la maniglia dal lato sinistro al lato destro agendo sulle viti corrispondenti.

8) Riportare l'apparecchio in posizione verticale.
