GTX1060O3GLOL - Scheda grafica ASUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda grafica
Marca	ASUS
Modello	GTX1060O3GLOL
Processore grafico	NVIDIA GeForce GTX 1060 3 GB GDDR5
Frequenza GPU (modalità OC)	1759 MHz (Boost) / 1569 MHz (Base)
Frequenza GPU (modalità Gaming)	1721 MHz (Boost) / 1531 MHz (Base)
Memoria video	3 GB GDDR5
Interfaccia memoria	192 bit
Uscite video	1 x DVI-D, 1 x HDMI 2.0, 1 x DisplayPort 1.4
Alimentazione consigliata	400 W
Connettore di alimentazione	1 x 6 pin PCIe
Dimensioni	240 x 130 x 40 mm
Peso	500 g
Software incluso	ASUS GPU Tweak II (modalità Semplice e Professionale)
Profili di prestazione	Modalità OC, Modalità Gaming, Modalità Silenziosa
Funzionalità software	Gaming Booster, monitoraggio in tempo reale, overclocking, aggiornamento in tempo reale
Manutenzione e pulizia	Spolverare regolarmente con un panno morbido o aria compressa. Evitare l'umidità.
Sicurezza	Scollegare l'alimentazione prima della manipolazione. Rispettare le precauzioni ESD.
Pezzi di ricambio e riparabilità	Ventola rimovibile per la pulizia. Nessun'altra parte riparabile dall'utente.

Domande frequenti - GTX1060O3GLOL ASUS

Come installare la scheda grafica ASUS GTX1060O3GLOL ?

Inserire la scheda nello slot PCIe x16 della scheda madre, collegare il cavo di alimentazione a 6 pin, quindi installare gli ultimi driver NVIDIA dal sito ufficiale o dal CD fornito.

Quali sono i profili di prestazione disponibili?

I profili sono: Modalità OC (overclocking massimo), Modalità Gaming (prestazioni bilanciate) e Modalità Silenziosa (velocità della ventola ridotta).

Come utilizzare il software GPU Tweak II ?

Scaricare e installare GPU Tweak II dal sito ASUS. Avviarlo per accedere alla Modalità semplice (monitoraggio rapido) o alla Modalità professionale (impostazioni avanzate come tensione e frequenza).

Quale alimentatore è consigliato per questa scheda?

ASUS raccomanda un alimentatore di almeno 400 W con un connettore PCIe a 6 pin.

Posso collegare più schermi?

Sì, la scheda dispone di tre uscite: DVI-D, HDMI 2.0 e DisplayPort 1.4, consentendo di collegare fino a 3 schermi contemporaneamente.

Come pulire la scheda grafica?

Spegnere il computer e scollegarlo. Utilizzare aria compressa per spolverare il radiatore e le ventole. Evitare liquidi.

Cosa fare se lo schermo rimane nero dopo l'installazione?

Verificare che la scheda sia ben inserita nello slot PCIe, che il cavo di alimentazione sia collegato e che il monitor sia connesso all'uscita della scheda (non alla scheda madre). Provare a resettare il BIOS.

È possibile overcloccare questa scheda?

Sì, tramite GPU Tweak II. Aumentare gradualmente la frequenza della GPU e della memoria, quindi testare la stabilità con un benchmark. Monitorare le temperature.

Come aggiornare il driver?

Utilizzare l'opzione Live Update in GPU Tweak II o scaricare i driver dal sito NVIDIA. Riavviare dopo l'installazione.

Questa scheda supporta la realtà virtuale?

Sì, la GeForce GTX 1060 è certificata VR Ready e compatibile con i visori Oculus Rift e HTC Vive.

MANUALE UTENTE GTX1060O3GLOL ASUS

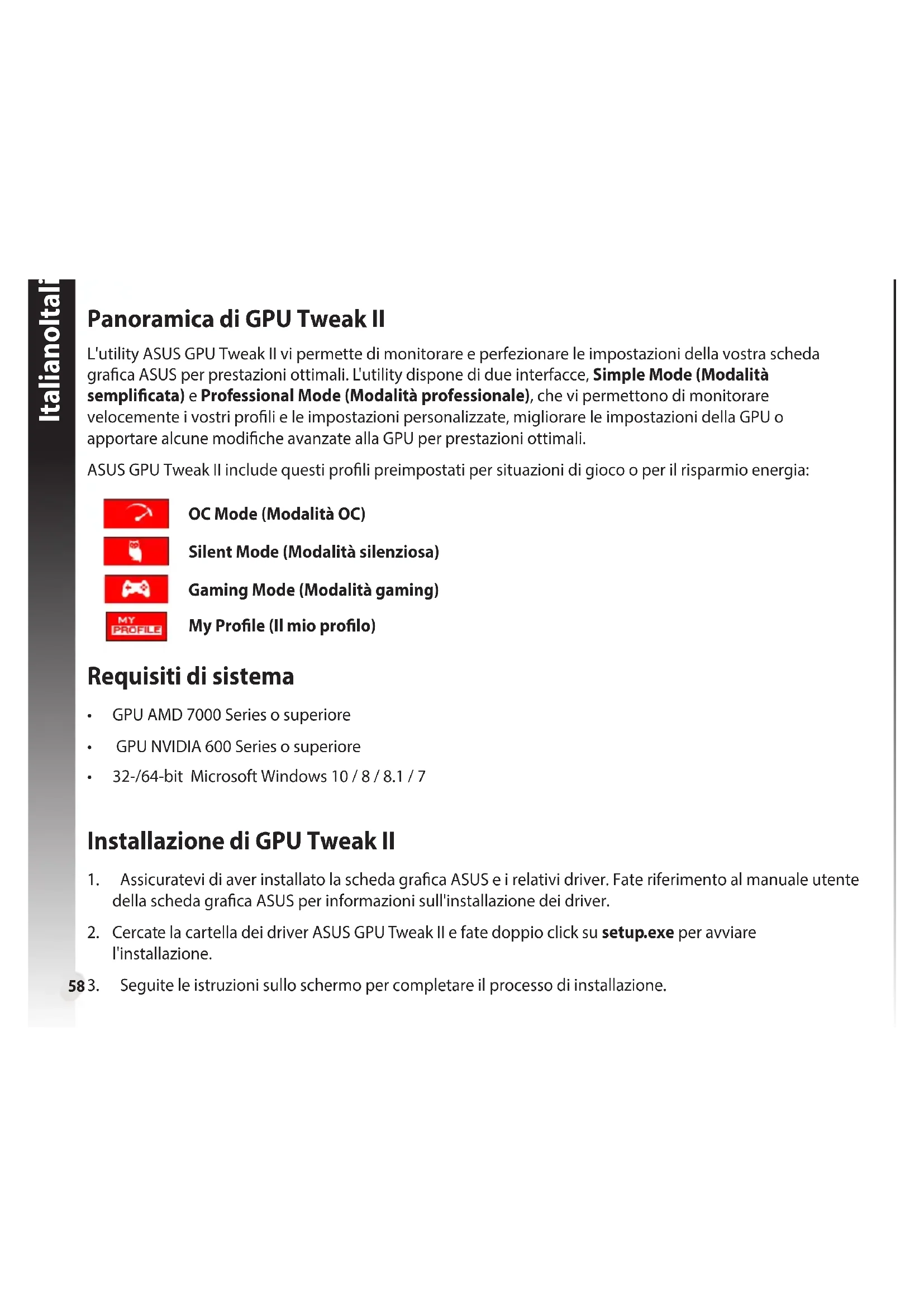

Panoramica di GPU Tweak II

L'utility ASUS GPU Tweak II vi permette di monitorare e perfezionare le impostazioni della vostra scheda grafica ASUS per prestazioni ottimali. L'utility dispone di due interfacce, Simple Mode (Modalità semplice) e Professional Mode (Modalità professionale), che vi permettono di monitorare velocemente i vostri profili e le impostazioni personalizzate, migliorare le impostazioni della GPU o apportare alcune modifiche avanzate alla GPU per prestazioni ottimali.

ASUS GPU Tweak II include questi profili preimpostati per situazioni di gioco o per il risparmio energetico:

OC Mode (Modalità OC)

Silent Mode (Modalità silenziosa)

Gaming Mode (Modalità gaming)

My Profile (Il mio profilo)

Requisiti di sistema

GPU AMD 7000 Series o superiore, GPU NVIDIA 600 Series o superiore, 32-/64-bit Microsoft Windows 10/8/8.1/7

Installazione di GPU Tweak II

1. Assicuratevi di aver installato la scheda grafica ASUS e i relativi driver. Fate riferimento al manuale utente della scheda grafica ASUS per informazioni sull'installazione dei driver.
2. Cercate la cartella dei driver ASUS GPU Tweak II e fate doppio clic su setup.exe per avviare l'installazione.
3. Seguite le istruzioni sullo schermo per completare il processo di installazione.

Avvio di GPU Tweak II

• Fare doppio clic sull'icona di GPU Tweak che si trova sul desktop.
• Fare clic su Start > Tutti i programmi > ASUS > GPU Tweak II per avviare il programma.

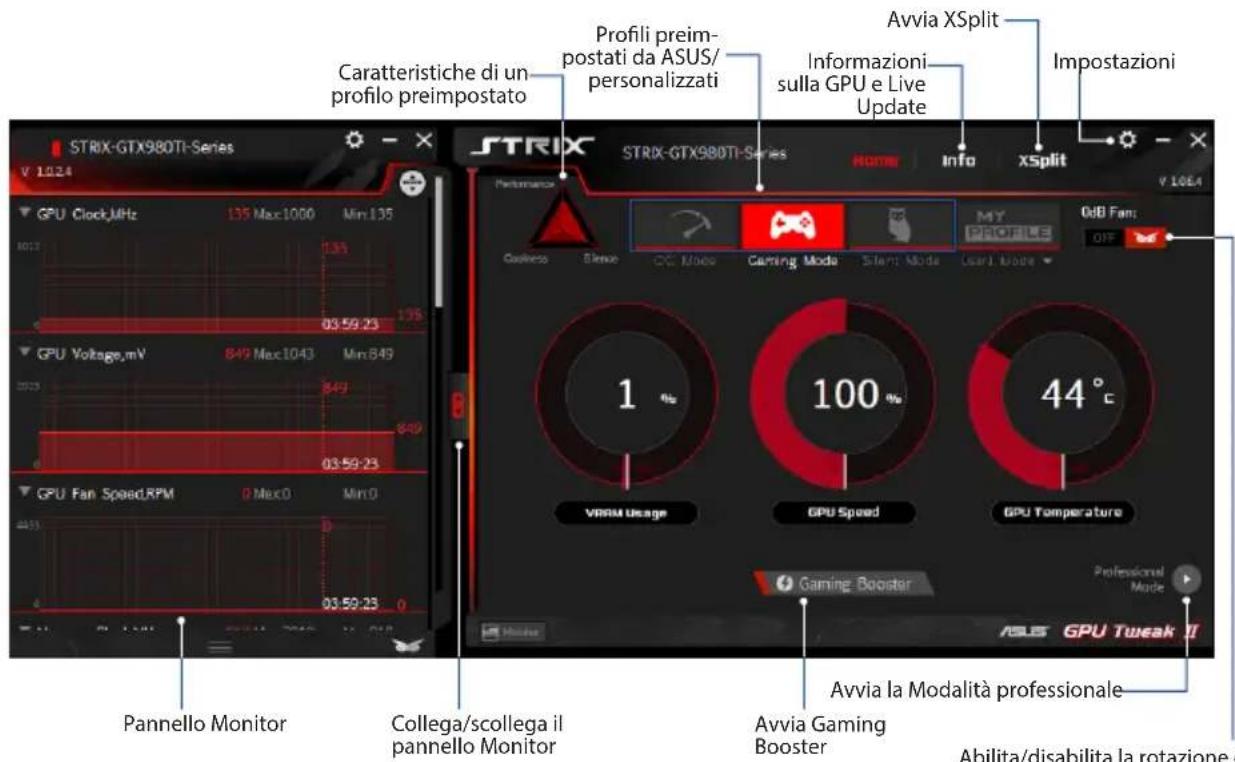

Simple Mode (Modalità amplificata)

La modalità amplificata fornisce un modo rapido per monitorare le impostazioni della GPU in tempo reale e perfezionare alcune impostazioni tramite Game Booster, per massimizzare il vostro divertimento.

Abilita/disabilita la rotazione della ventola (0dB Fan)* Appare solo per le schede grafiche ASUS dotate di funzione 0dB Fan.

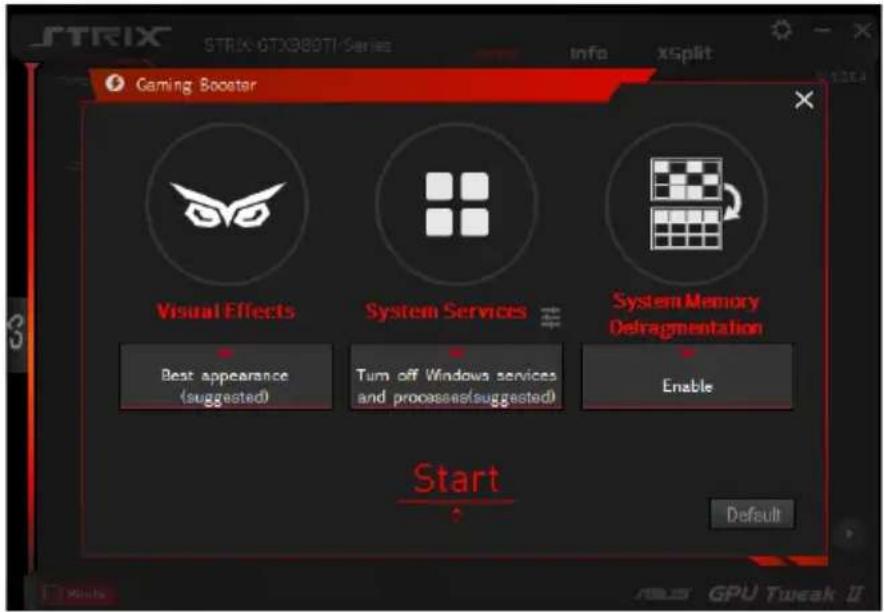

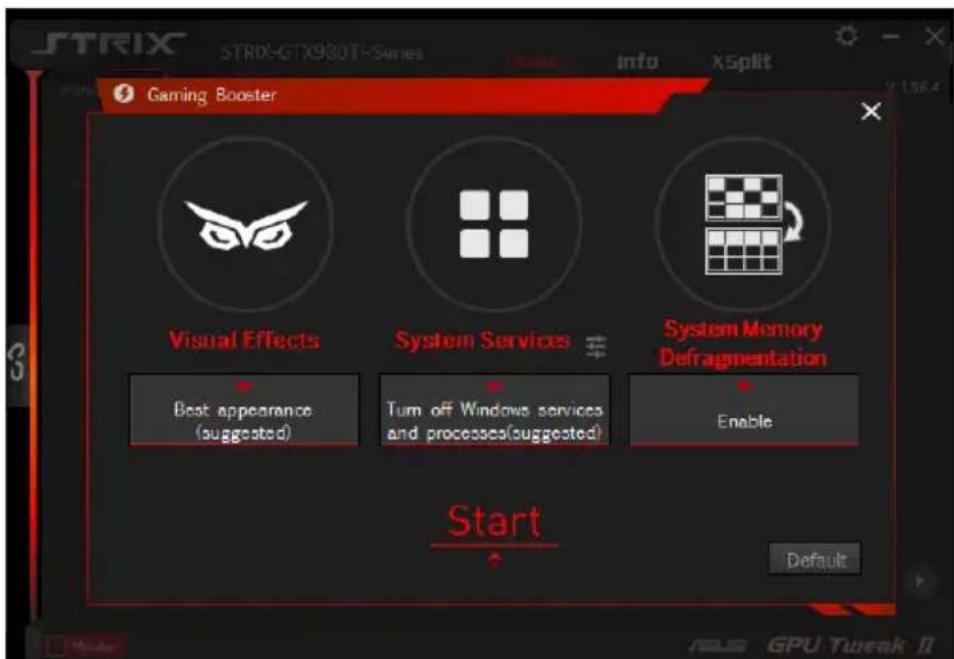

Gaming Booster

Con Gaming Booster potete ottenere il salto di qualità che desiderate nelle prestazioni di gioco. Questa funzione infatti vi permette di ottimizzare il vostro sistema e ottenere un gameplay più fluido per i vostri giochi sul PC.

Gaming Booster dispone di queste tre (3) funzioni:

• Visual Effects (Effetti visuali): Vi permette di disattivare gli effetti visuali di Windows® per migliorare le prestazioni del processore.
• System Services (Servizi di sistema): Vi permette di disattivare manualmente, o automaticamente, i servizi e i processi di Windows®.
• System Services setting (Impostazioni di System Services): Vi permette di scegliere manualmente i servizi e i processi che volete interrompere.
• System Memory defragmentation (Deframmentazione memoria di sistema): Vi permette di riordinare e pulire la memoria di sistema senza chiudere alcun processo.

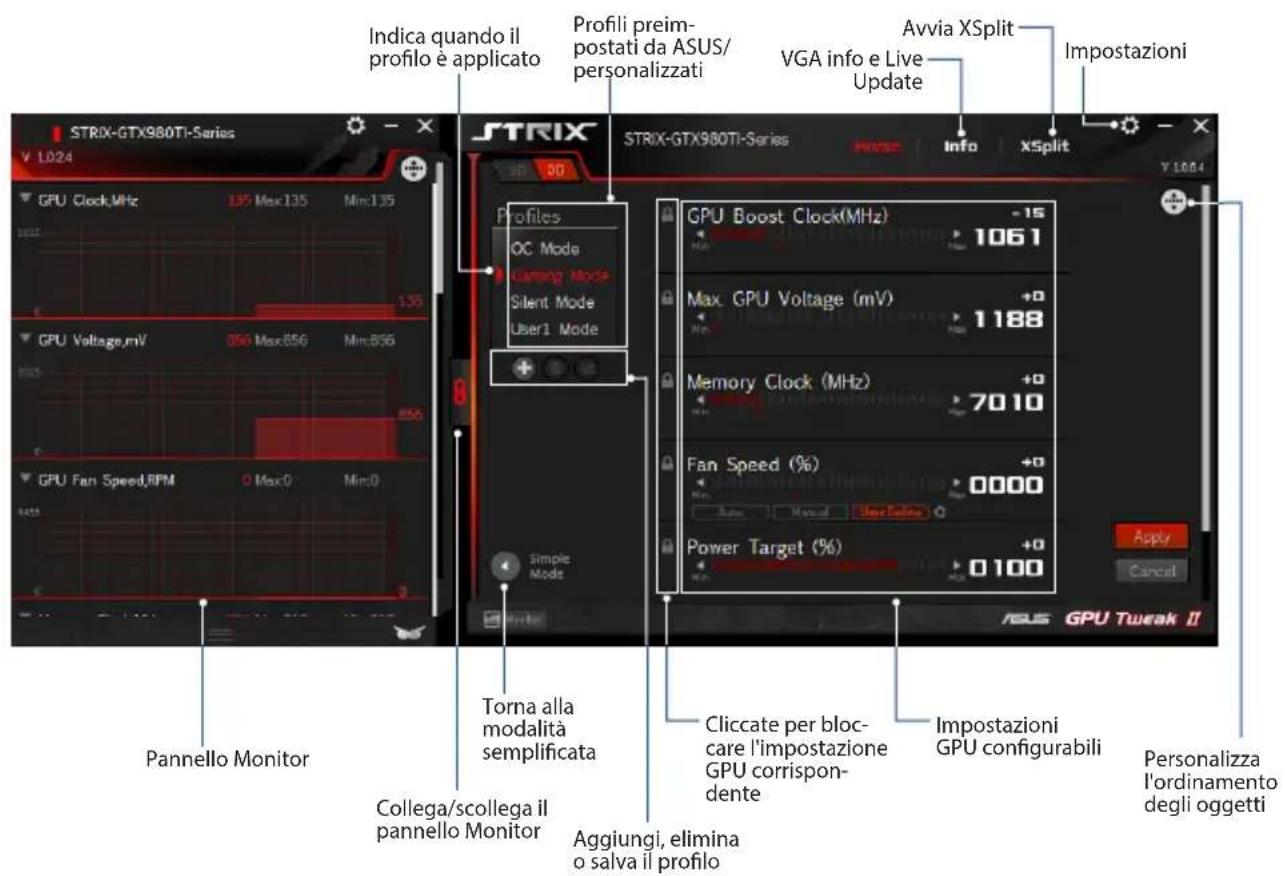

Professional Mode (Modalità professionale)

Configurate le impostazioni della GPU come un professionista per portare la vostra scheda grafica ASUS alle prestazioni ottimali.

Configurazione di un profilo

1. Selezionate il profilo che volete configurare.
2. Selezionate l'impostazione della GPU quindi inserite il valore desiderato.
3. Quando avete finito cliccate su Apply.

Aggiungere un profilo

1. Cliccate su e inserite il nome del profilo.
2. Impostate il valore desiderato.
3. Quando avete finito cliccate su per salvare il profilo.

Applicare un profilo

• Selezionate il profilo quindi cliccate su per applicare il profilo.

Eliminare un profilo

• Selezionate il profilo quindi cliccate su per eliminare il profilo.

Accesso a VGA info e Live Update

La schermata Info vi fornisce informazioni e aggiornamenti live per la vostra scheda grafica ASUS.

NOTA: Per ottenere gli aggiornamenti live assicuratevi che il vostro computer sia connesso a Internet.

Avvio di XSplit

Installate e avviate XSplit Gamecaster da GPU Tweak II.

Utilizzo della schermata Settings

Questa schermata vi permette di configurare le impostazioni di GPU Tweak II come Main (Principale), Tuning Settings (Impostazioni Tuning), Live Update (Aggiornamenti live) e Keyboard Shortcuts (Scorciatoie da tastiera).

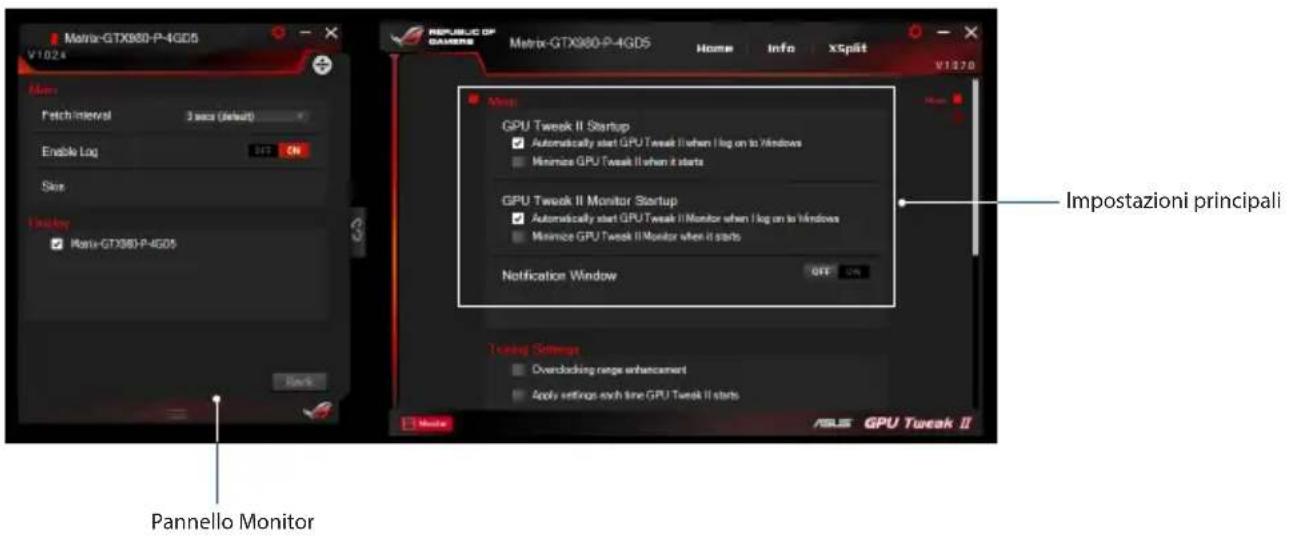

Main (Principale)

Nelle impostazioni principali potete selezionare una di queste opzioni durante l'avvio di GPU Tweak II:

• Avvia automaticamente GPU Tweak II o il pannello Monitor all'avvio di Windows®.
• Minimizza GPU Tweak II o il pannello Monitor dopo l'avvio. Attiva/disattiva la finestra di notifica.

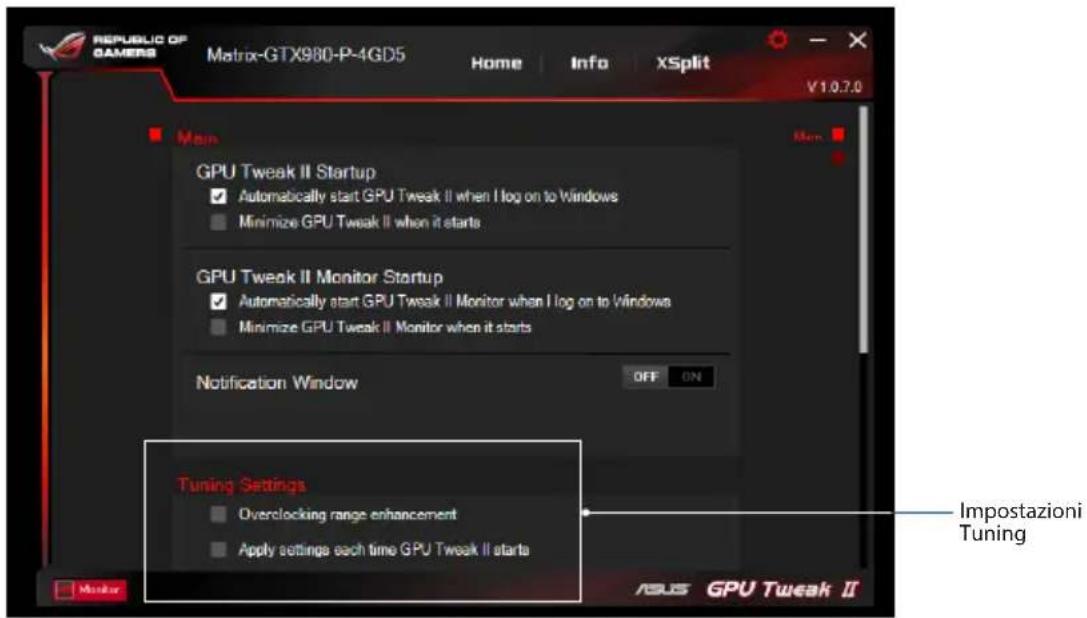

Tuning Settings (Impostazioni Tuning)

In questa schermata potete selezionare una di queste opzioni da applicare alle impostazioni di GPU Tweak II:

• Migliora il campo di overclock.
• Applica le impostazioni all'avvio di GPU Tweak.

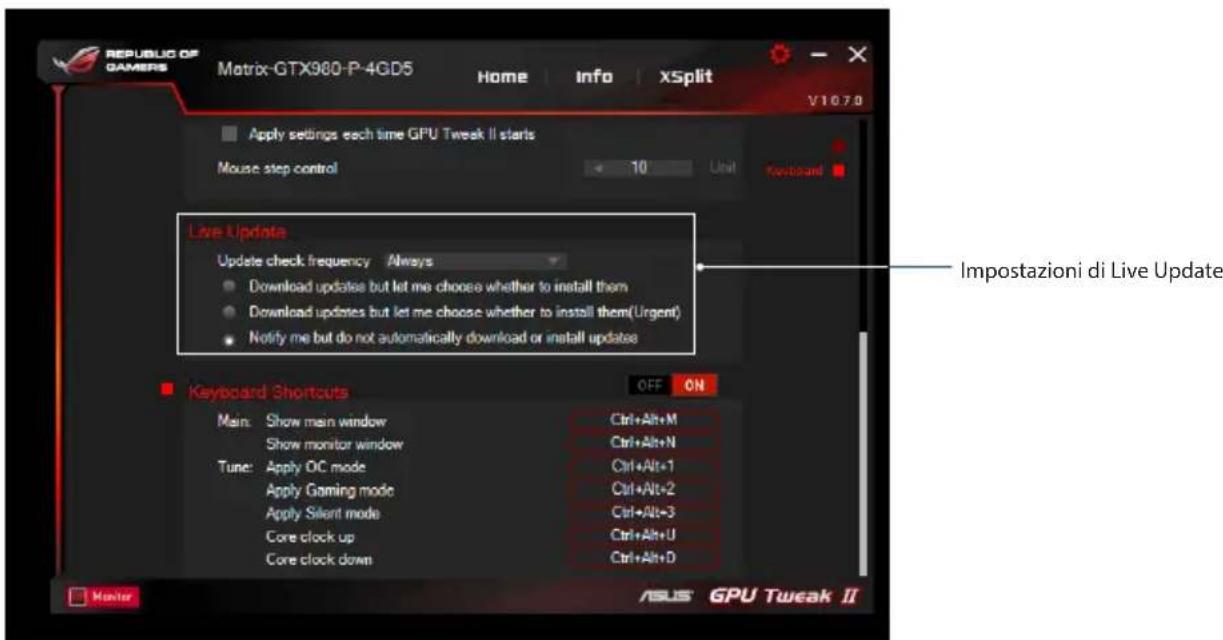

Live Update

Ricevete notifiche sulle ultime versioni di VBIOS e aggiornamenti dei driver tramite la funzione Live Update. Configurate e selezionate le seguenti opzioni per Live Update:

Impostate la frequenza di controllo aggiornamenti al valore desiderato. - Selezionate una delle opzioni di Live Update:

Scarica gli aggiornamenti ma lascia che sia io a scegliere se installarli: selezionare questa opzione per scaricare automaticamente gli aggiornamenti e decidere se installarli o meno. Scarica gli aggiornamenti importanti ma lascia che sia io a scegliere se installarli: selezionare questa opzione per scaricare automaticamente gli aggiornamenti critici e decidere se installarli o meno. - Avvisami ma non scaricare o installare automaticamente gli aggiornamenti: selezionare questa opzione per ricevere solo le notifiche e decidere se scaricare e installare gli aggiornamenti.

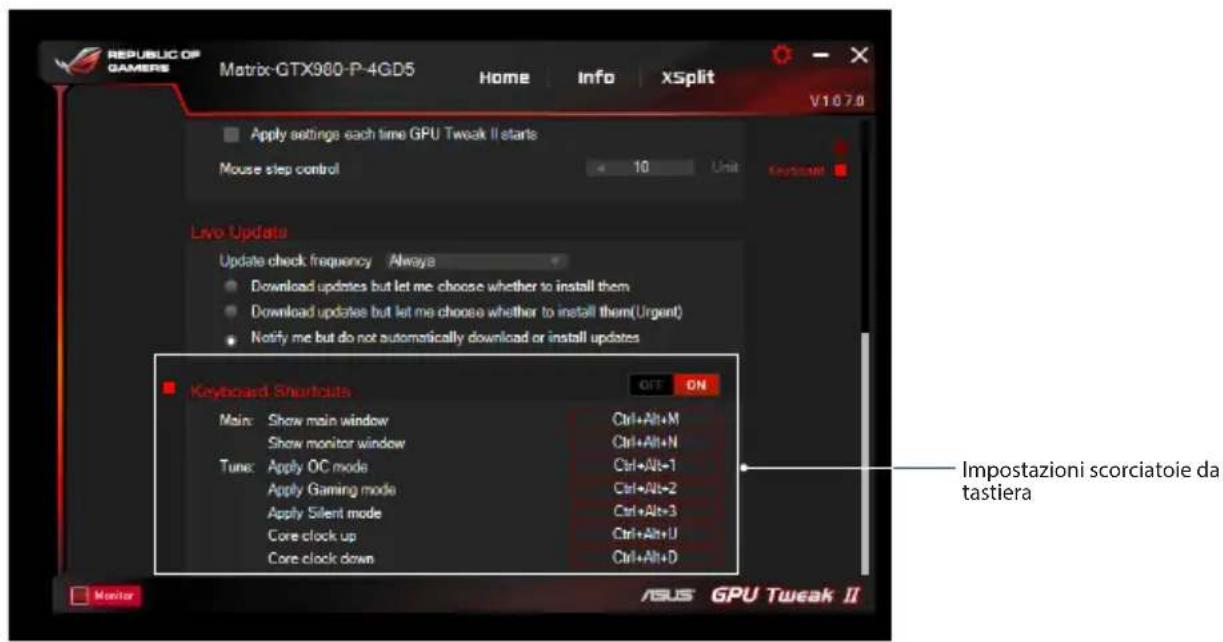

Scorciatoie da tastiera

Attivare/disattivare le scorciatoie da tastiera per accedere rapidamente alla schermata principale o applicare modifiche rapide.

Introduzione a GPU Tweak II

ASUS GPU Tweak II è un'utility che consente di controllare e modificare i parametri della scheda grafica per ottenere prestazioni ottimali dalle schede video ASUS. Sono disponibili due interfacce utente: la modalità semplice e la modalità professionale, che consentono di monitorare rapidamente le impostazioni e i profili, aumentare le prestazioni della GPU per i giochi o modificare le impostazioni aggiuntive della GPU per ottenere prestazioni ottimali.

ASUS GPU Tweak II include i seguenti profili:

Modalità overclock

Silenzioso

Modalità gioco

Il mio profilo

Requisiti di sistema

• Processore grafico AMD serie 7000 o successivo
• Processore grafico NVIDIA serie 600 o successivo Microsoft Windows 7/8/8.1/10 32/64 bit

Installazione di ASUS GPU Tweak II

1. Assicurarsi di aver installato la scheda grafica ASUS e il relativo driver. Per istruzioni dettagliate sull'installazione della scheda grafica e del driver, consultare il manuale utente della scheda grafica.
2. Fare clic su setup.exe per avviare l'installazione. Seguire le istruzioni visualizzate per completare l'installazione.

Avvio di GPU Tweak II

Fare doppio clic sull'icona di GPU Tweak

Sul desktop.

Fare clic su Start > Tutti i programmi > ASUS > GPU Tweak II.

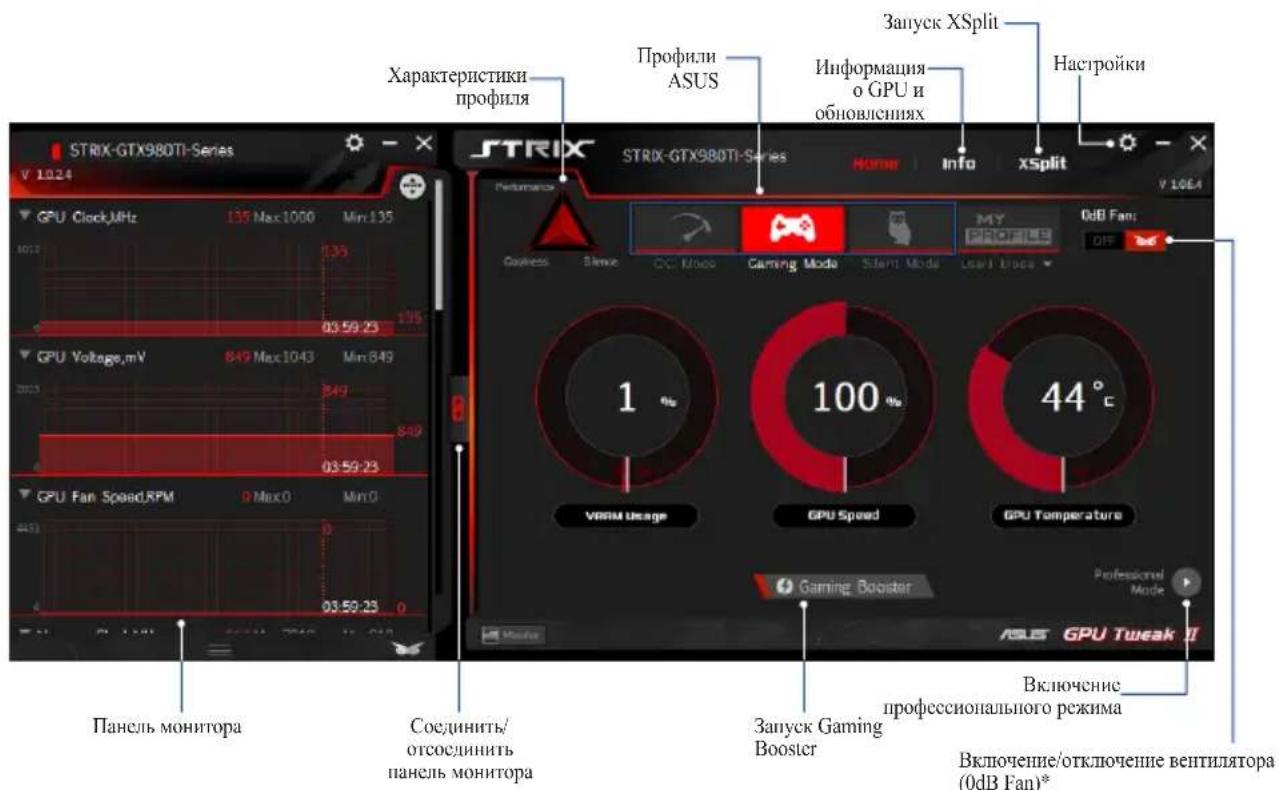

Modalità Semplice

La Modalità Semplice offre un modo rapido per visualizzare e modificare le impostazioni della GPU in tempo reale tramite Gaming Booster.

Attiva/disattiva la ventola (ODB Fan)*. Disponibile solo su schede video con funzione ODB FAN.

Gaming Booster

Modifica le prestazioni nei giochi con Gaming Booster.

Gaming Booster offre 3 funzioni:

Effetti visivi: consente di disattivare gli effetti visivi di Windows per aumentare le prestazioni. - Servizi di sistema: consente di disattivare servizi o processi di Windows automaticamente o manualmente. Configurazione dei servizi di sistema: consente di arrestare manualmente servizi o processi. - Deframmentazione della memoria di sistema: consente di pulire la memoria di sistema senza chiudere alcun processo.

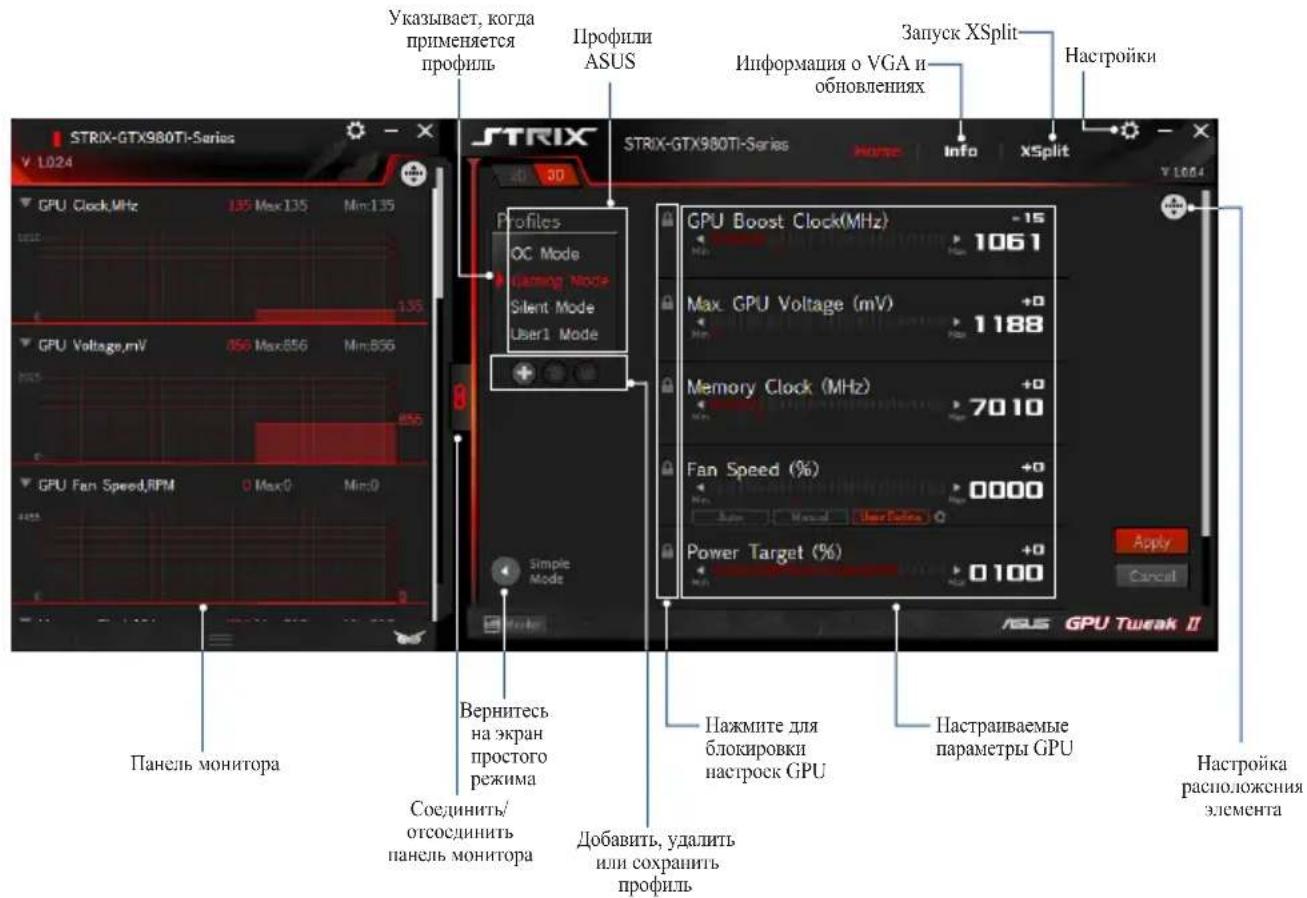

Modalità Professionale

Configura i parametri della GPU per ottenere prestazioni ottimali della scheda video.

Configurazione del profilo

1. Selezionare il profilo per la configurazione.
2. Selezionare il parametro GPU e inserire il valore corrispondente.
3. Quando si è finito, premere

Applicazione del profilo

1. Premere quindi assegnare il nome al profilo. 2. Impostare i valori necessari.
2. Quando si è finito, premere per salvare il profilo.

Applicazione del profilo

Selezionare il profilo, quindi premere

Eliminazione del profilo

Selezionare il profilo, quindi premere per eliminarlo.

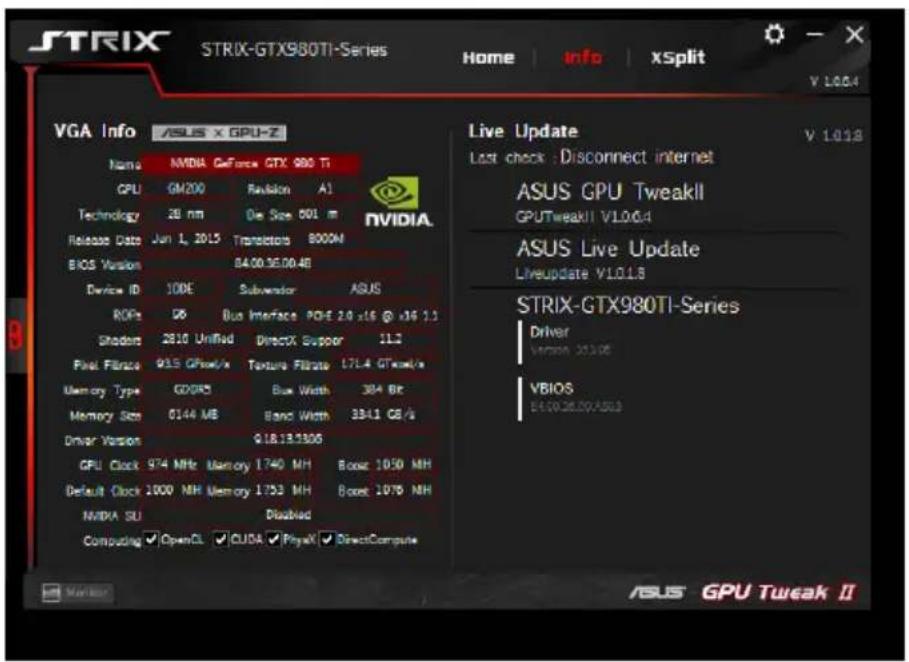

Informazioni su VGA e aggiornamenti

Sullo schermo vengono visualizzate le informazioni sugli aggiornamenti della scheda video.

AVVISO: dopo aver ricevuto l'aggiornamento, assicurarsi che il computer sia connesso a Internet.

Avvio di XSplit

Installare e avviare XSplit Gamecaster da GPU Tweak II.

Utilizzo dello schermo delle impostazioni

Sullo schermo delle impostazioni è possibile configurare i parametri di GPU Tweak II.

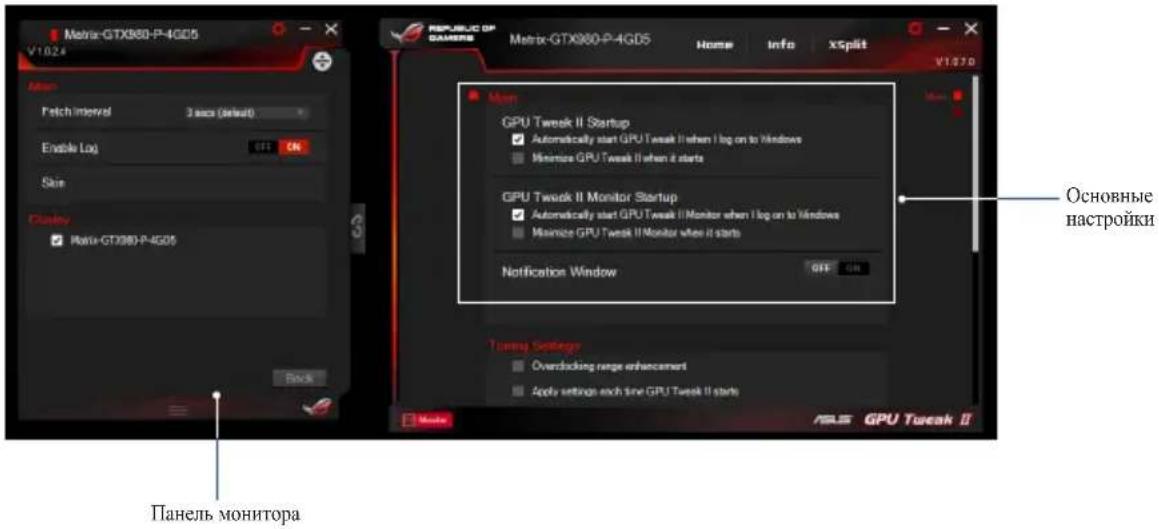

Principali

Nei parametri principali è possibile scegliere la modalità di avvio di GPU Tweak II:

• Avvio automatico di GPU Tweak II e del pannello del monitor all'avvio di Windows. Chiudi GPU Tweak II e il pannello del monitor dopo l'avvio. Attiva/disattiva la finestra di notifica.

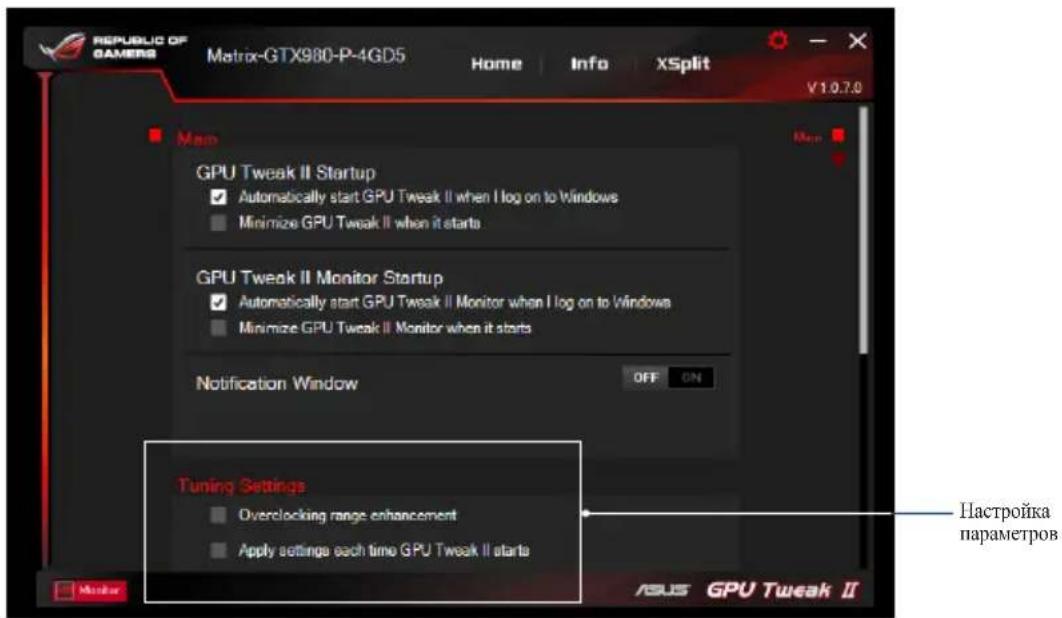

Impostazione dei parametri

Nelle impostazioni dei parametri è possibile scegliere una delle seguenti opzioni per l'applicazione dei parametri di GPU Tweak II:

Applica i parametri all'avvio. - Applica i parametri di GPU Tweak II all'avvio.

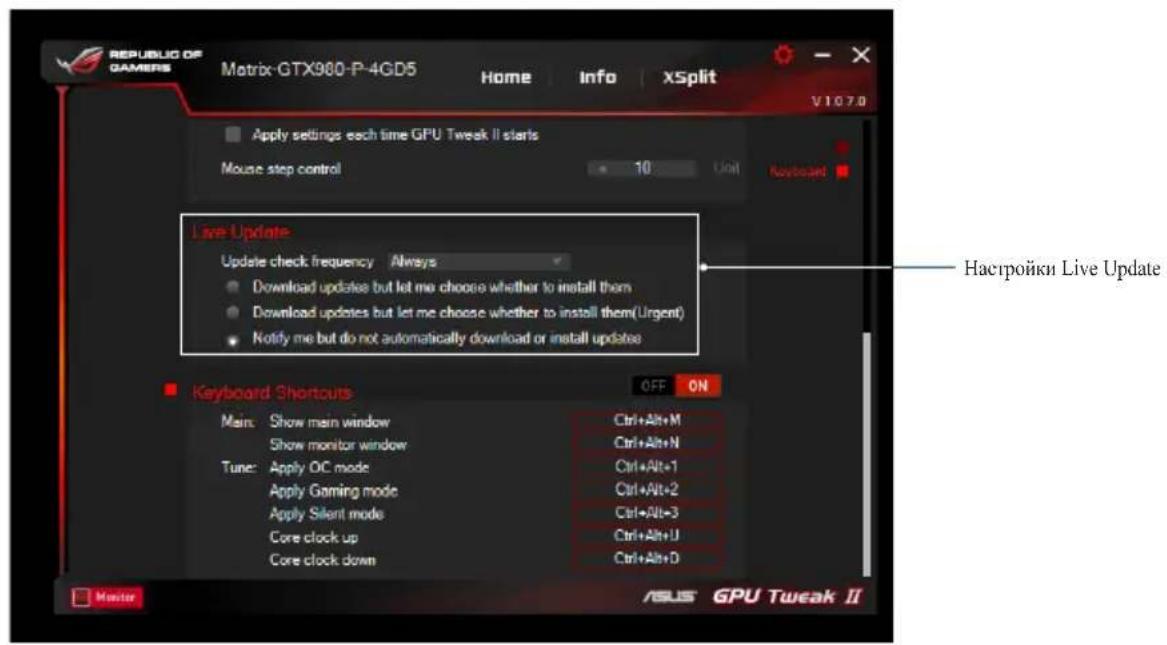

Live Update (Aggiornamento)

Ricevi notifiche di aggiornamenti VBIOS e verifica. Configura i seguenti parametri di Live Update:

• Seleziona la frequenza di controllo degli aggiornamenti. Scegli una delle seguenti opzioni:

Scarica gli aggiornamenti, ma permettimi di scegliere il momento dell'installazione: seleziona questa opzione per il download automatico degli aggiornamenti e l'installazione manuale. Scarica gli aggiornamenti importanti, ma permettimi di scegliere il momento dell'installazione: seleziona questa opzione per il download automatico degli aggiornamenti critici e l'installazione manuale. Notifica la disponibilità, ma non scaricare né installare gli aggiornamenti: seleziona questa opzione per ricevere solo notifiche e permettermi di decidere se scaricarli e installarli.

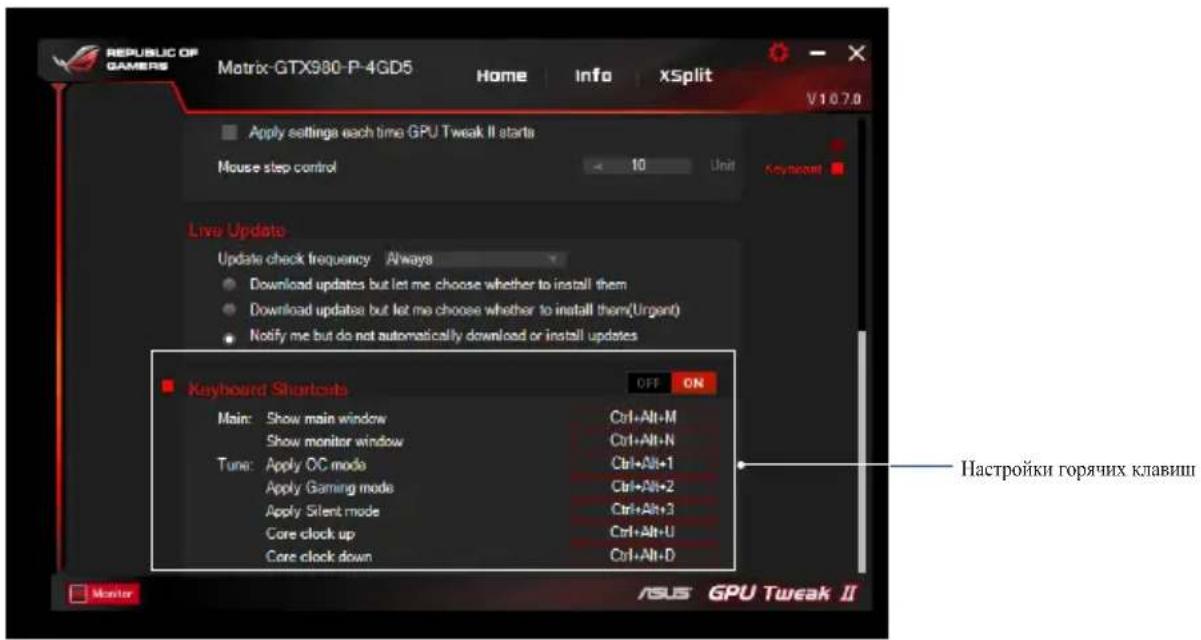

Tasti rapidi

Utilizza i tasti rapidi per visualizzare rapidamente la barra laterale o applicare impostazioni rapide.
