Note sul funzionamento del televisore digitale
- Le funzioni relative al televisore digitale (DVB3) saranno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T/DVB-T2* (MPEG-2 e H.264/MPEG-4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T/DVB-T2* nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore.
- Il vostro fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.
- Sebbene questo televisore segua le specifiche DVB-T/DVB-T2* e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T/DVB-T2* e digitali via cavo DVB-C.
- Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.
* Non tutti i televisori dispongono della tecnologia di trasmissione video digitale di 2° generazione T2*.
Risoluzione dei problemi
Se l'illuminazione del LED lampeggia in rosso, contare il numero di lampeggi (l'intervallo è di tre secondi).
Premere I/© sul televisore per spegnerlo, scollegare il cavo di alimentazione CA e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell'indicatore (numero di lampeggi).
Se l'illuminazione del LED non lampeggia, controllare quanto riportato nelle tabelle di seguito.
Fare inoltre riferimento a "Risoluzione dei problemi" in i-Manual. Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.
Assenza di immagine (schermo scuro) e assenza di audio.
- Controllare il collegamento dell'antenna/del cavo.
- Collegare il televisore alla presa di alimentazione CA e premere I/⏻ sul televisore o sul telecomando.
Alcuni programmi non possono essere sintonizzati.
- Controllare l'antenna o la parabola.
Solo per modelli satellitari:
- Il cavo del satellite potrebbe essere in corto circuito o ci potrebbero essere dei problemi di connessione dello stesso. Verificare il cavo e la connessione, quindi spegnere il televisore utilizzando il pulsante di accensione / spegnimento principale, quindi riaccenderlo.
- La frequenza inserita è al di fuori dai parametri. Vogliate consultare la società che si occupa delle trasmissioni del satellite.
Non sono stati trovati servizi (programmi) trasmessi da TV via cavo.
- Verificare il collegamento dei cavi o la configurazione della sintonizzazione.
- Provare ad attivare "Preselezione Digitale Automatica" selezionando "Antenna" invece di "via Cavo".
Il telecomando non funziona.
- Sostituire le batterie.
- Il televisore potrebbe trovarsi in modalità SYNC. Premere SYNC MENU, quindi selezionare "Controllo TV" e selezionare "Home (menu)" o "Opzioni" per controllare il televisore.
La password di "Blocco Programmi" è stata dimenticata.
- Inserire 9999 come codice PIN (il codice PIN 9999 è sempre accettato).
Le aree attorno al televisore si surriscaldano.
- Quando il televisore viene utilizzato per un periodo prolungato, le aree attorno al televisore si surriscaldano.
Se si tocca con una mano è possibile scottarsi.
L'audio o il video è bloccato, lo schermo appare vuoto o il televisore non risponde ai comandi del televisore o del telecomando.
- Eseguire un semplice ripristino del televisore scollegando il cavo di alimentazione CA per due minuti, quindi collegarlo nuovamente.
Impossibile trovare i tasti I/∅, CH+/-, ∠+/-, ↑/↓/♦/→, →, + e HOME del televisore.
- Fare riferimento all'illustrazione sottostante per individuare la posizione dei tasti sul televisore.
Parte posteriore del televisore
L'illuminazione del LED è attiva.
- Se non si desidera attivare l'illuminazione del LED è possibile disattivarla.
Premere HOME, quindi selezionare "Impostazioni" → "Impostazioni Sistema" → "Impostazione generale" → "Illuminazione del LED" → "No". È inoltre possibile premere OPTIONS, quindi selezionare "Illuminazione del LED" → "No".
Caratteristiche tecniche
Sistema
Sistema pannello
Pannello LCD (Display Cristalli Liquidi)
Sistema TV
Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, I, M
Digitale: DVB-T/DVB-C
DVB-T2 ^*1
Sistema Colore/Video
Digitale: Consultare i-Manual.
Copertura dei canali
Analogico: UHF/VHF/via cavo, in base alla nazione/regione selezionata.
Digitale: UHF/VHF/via cavo, in base alla nazione/regione selezionata.
Satellite ^*1 : Frequenza IF 950-2150 MHz
Uscita audio
8 W + 8 W (KDL-42W654A, KDL-42W653A, KDL-42W651A, KDL-42W650A)
5 W + 5 W (KDL-42W656A, KDL-42W655A, KDL-32W65xA, KDL-32W60xA)
Jack di entrata/uscita
Cavo dell'antenna
Terminale esterno 75 ohm per VHF/UHF
Antenna Satellite ^*1
Connettore di Tipo F Femmina IEC169-24, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & tonalità 22 KHz, Distr. via cavo singolo EN50494.
Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.
YP _B PR (Video component): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i
Ingresso audio (connettori fono)
Ingresso video (pin fono comune con ingresso Y)
HDMI IN 1, 2
Video: 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formati PC
Audio: PCM lineare due canali: 32, 44,1 e 48 kHz, 16, 20 e 24 bits, Dolby Digital
Jack ottico digitale (PCM lineare due canali, Dolby Digital)
○→ AUDIO OUT / ○
Uscita audio (minijack stereo)
Jack cuffie
Porta USB (supporta HDD Rec)
Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale)
- ⊕ + DC IN 19.5 V
Ingresso alimentatore
LAN
Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con questo televisore.)
Altri
Accessori in dotazione
Fare riferimento al "Contenuto della confezione" nella Guida introduttiva e nella Guida all'installazione della staffa di montaggio a parete.
Accessori opzionali
Webcam con microfono integrato: CMU-BR200/CMU-BR100
Adattatore USB Wireless LAN: UWA-BR100
Temperatura di funzionamento
Da 0 °C a 40 °C
Umidità di funzionamento
Dal 10% all'80% di u. r. (senza condensa)
Requisiti di alimentazione
19,5 V CC con alimentatore CA
Valori nominali: ingresso 220 V - 240 V CA, 50 Hz
Classe di efficienza energetica
KDL-42W65xA: A+
KDL-32W65xA: A
KDL-32W60xA: A
Dimensioni schermo (diagonale) (approssimative)
KDL-42W65xA: 106,7 cm / 42 pollici
KDL-32W65xA: 80,1 cm / 32 pollici
KDL-32W60xA: 80,0 cm / 32 pollici
Potenza assorbita (quando si usa l'adattatore di rete)
in modalità "Casa"/"Standard"
KDL-42W65xA: 50,0 W
KDL-32W65xA: 41,0 W
KDL-32W60xA: 41,0 W
in modalità "Negozio"/"Brillante"
KDL-42W65xA: 95,0 W
KDL-32W65xA: 78,0 W
KDL-32W60xA: 78,0 W
Consumo energetico medio annuo ^*2
KDL-42W65xA: 69,0 kWh
KDL-32W65xA: 57,0 kWh
KDL-32W60xA: 57,0 kWh
Potenza assorbita in modalità standby ^4
0,45 W (10 W in modalità aggiornamento software/EPG)
Risoluzione schermo
KDL-42W65xA, KDL-32W65xA:
1.920 punti (orizzontale) × 1.080 linee (verticale)
KDL-32W60xA:
1.366 punti (orizzontale) × 768 linee (verticale)
con supporto da tavolo
KDL-42W65xA: 95,4 × 59,5 × 19,7 cm
KDL-32W65xA: 72,5 × 46,5 × 19,7 cm
KDL-32W60xA: 72,1 × 46,3 × 19,7 cm
senza supporto da tavolo
KDL-42W65xA: 95,4 × 56,8 × 6,9 cm
KDL-32W65xA: 72,5 × 43,8 × 6,9 cm
KDL-32W60xA: 72,1 × 43,6 × 6,9 cm
Peso (approssimativo)
con supporto da tavolo
KDL-42W65xA: 11,0 kg
KDL-32W65xA: 7,8 kg
KDL-32W60xA: 7,7 kg
senza supporto da tavolo
KDL-42W65xA: 9,9 kg
KDL-32W65xA: 6,8 kg
KDL-32W60xA: 6,7 kg
*1 Non tutti i televisori dispongono della tecnologia DVB-T2 o DVB-S/S2 o del terminale dell'antenna satellitare.
*2 Consumo energetico all'anno, basato sul consumo di corrente di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore.
*3 Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore.
- La "x" che appare sul nome del modello corrisponde a un carattere numerico correlato al design, al colore o al sistema TV.
- Non estrarre la scheda finta dall'alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale) del televisore quando non è necessario inserire una vera smart card.
- La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di televisore/dalle scorte.
- Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

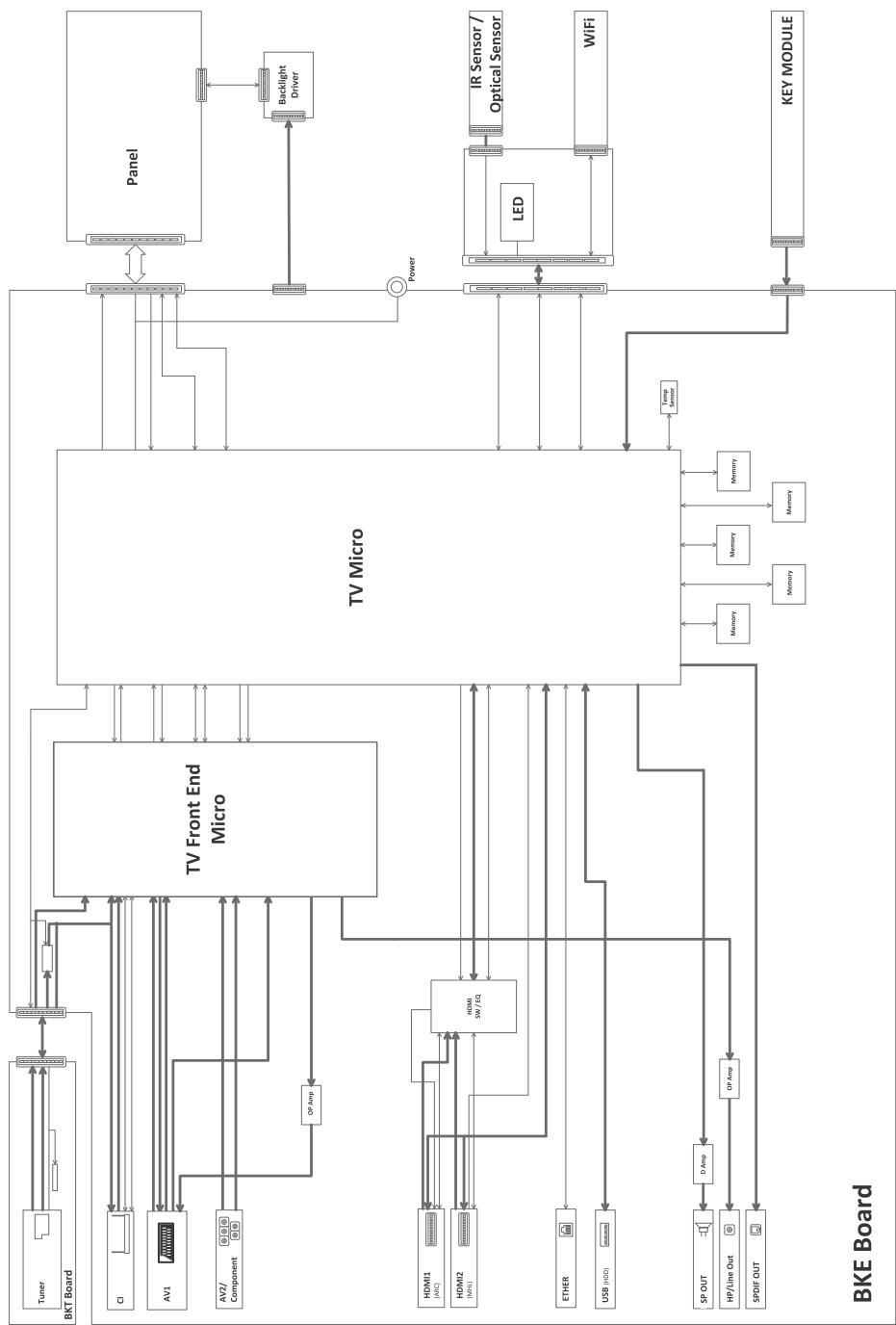

Diagrammi a blocchi

