| Marca | Hoover |
| Modello | DNC D813BXBS |
| Tipo di prodotto | Asciugatrice a condensazione |
| Capacità di carico massima | 10 kg (cotone), 4 kg (sintetici), 1 kg (lana) |
| Dimensioni (A x L x P) | 85 cm x 60 cm x 60 cm |
| Alimentazione elettrica | 220-240 V, 50 Hz, 10 A minimo |
| Programmi di asciugatura | Cotone Asciutto, Pronto da riporre, Pronto da stirare, Sintetici, Lana, Mix&Dry, Camicie, Rapido 40', Relax 12 min, Tempo impostato (30-180 min) |
| Opzioni aggiuntive | Partenza ritardata, Asciugatura delicata, Sganciamento, Memo |
| Tipo di sensore | Sensore di umidità (Sensor Dry) |
| Filtro pelucchi | Sì, pulizia dopo ogni ciclo |
| Condensatore | Sì, pulizia regolare necessaria |
| Serbatoio d'acqua | Vaschetta di condensazione, capacità circa 6 L |
| Possibilità di scarico diretto | Sì, tramite kit tubo di scarico (opzionale) |
| Classe energetica | Consultare l'etichetta energetica fornita |
| Consumo in standby | 0,15-0,25 W a seconda della capacità |
| Livello sonoro | Non specificato |
| Peso dell'apparecchio | Circa 45 kg (stima) |
| Sicurezza | Arresto automatico in caso di serbatoio pieno, sicurezza bambini (blocco porta) |
| Garanzia | Scheda di garanzia inclusa, servizio post-vendita GIAS |
| Accessori inclusi | Manuale d'uso, scheda di garanzia, etichetta energetica |
Domande frequenti - DNC D813BXBS HOOVER
Domande degli utenti su DNC D813BXBS HOOVER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Asciugatrice in formato PDF gratuitamente! Trova il tuo manuale DNC D813BXBS - HOOVER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DNC D813BXBS del marchio HOOVER.
MANUALE UTENTE DNC D813BXBS HOOVER
Usar secadora a alla temperatura.
Consigli di Sicurezza 59
Kit di Montaggio Tubo di Scarico: Istruzioni Per il Montaggio 64
Preparazione della Biancheria 65
Comandi e Spie Di Segnalazione 66
Selezione del Programma 67
Portellone e Filtro 68

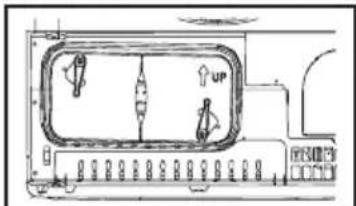

Condensatore 69
Funzionamento 68 70
Pulizia e Manutenzione Ordinaria 70
Ricerca Guasti 71
Servizio Assistenza Clienti 71
Leggere attentamente le istruzioni per un corsetto funzionamento della macchina. Questo opuscolo fornisce importanti linee guidha per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentirannoli di struttare al meglio le potenzialità di questa macchina.
CONSIGL DI SICUREZZA
Utilizzo
- Questo apparecchio può essere utilizzato da bambini di 8 anni e altre e da persone con capacité fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all'utilizzo sicuro dell'apparecchio e che capiscano i pericoli del suo utilizzo.
Evitare che i bambinigiochino con la lavatrice o che si occupino della sua pulizia e manutenzione alla supervisione. - ATTENZIONE L'uso improprio dell'asciugatrice cui provocare rischio di incendio.
- Questo appearecchio è destinato ad uso in ambienti domestici e simili come per esempio:
- are di ristoro di negozi, uffici o altri ambienti di lavoro;
-negli agriturismo;
-dai clientidi hotel, motel o alte areeresidenzialis similili;
-nei bed & breakfast.
Un utilizzo diverso da quello tipico dell'ambiente domestico, come l'uso professionale da parte di esperti o di persona addestrate, è escluso ancche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, cui ridurre la vita del prodotto e cui invalidare la garanzia del costruttore. Qualsiasi danno all'apparecchio o ad altri, derivante da un utilizzo diverso da quello domestico (anche quando l'apparecchio è

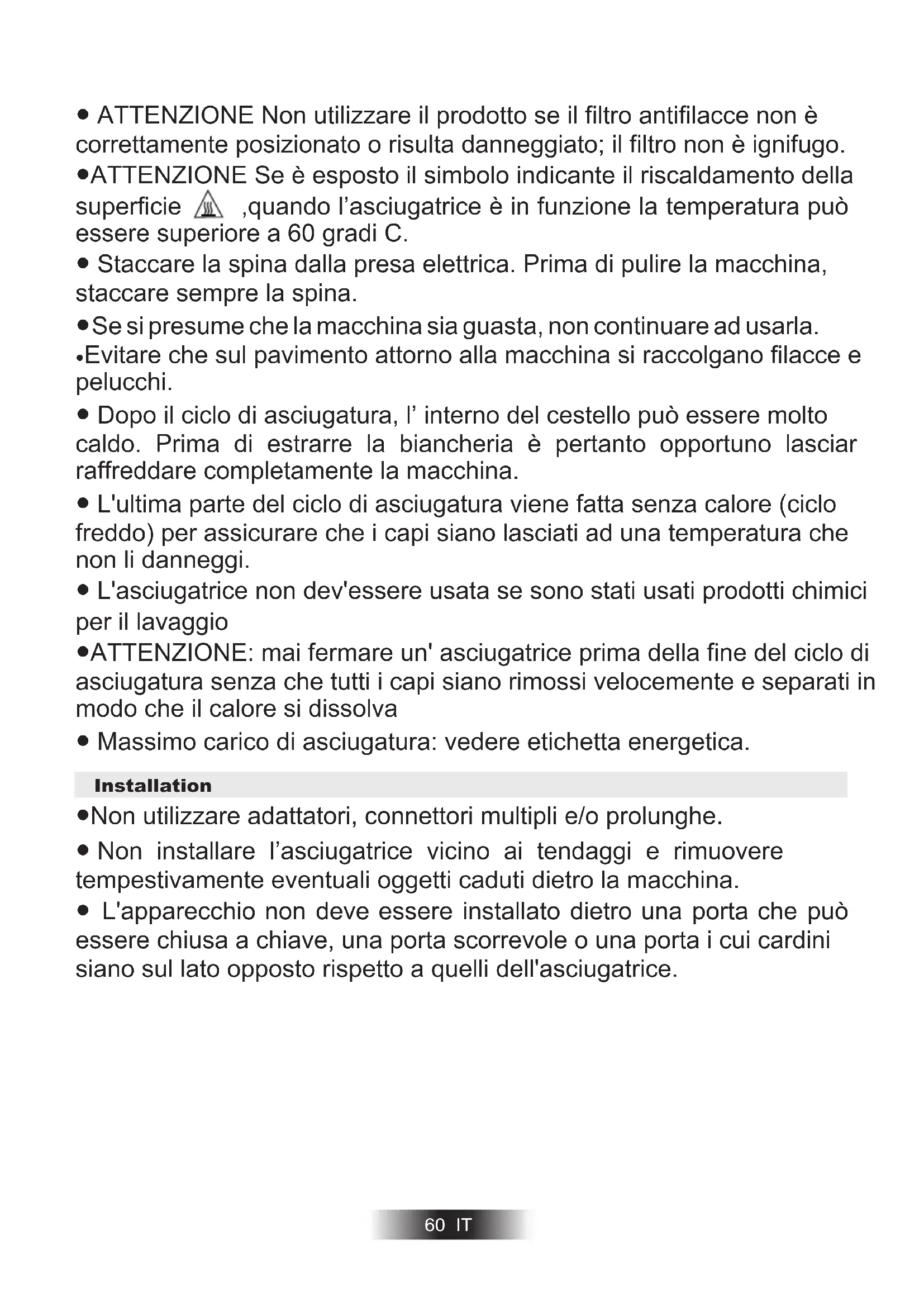

- ATTENZIONE Non utilizzato il prodotto se il filtro antifilace non è correttamente posizionato o risultata danneggiato; il filtro non è ignifugo.
- ATTENZIONE Se è esesto il symboloindicante il riscaldamento della superficie , quando l'asciugatrice è in funzione la temperatura più essere superiore a 60 grade C.
- Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina.
- Se si presume che la macchina sia guasta, non continuare adusatla.
- Evitare che sul pavimento attorno alla macchina si raccolgano filace e pelucchi.
- Dopo il ciclo di asciugatura, l'internalo del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina.
- L'ultima parte del ciclo di asciugatura viene fattà alla calore (ciclo freddo) per assicurare che i capi siano lasciati ad una temperatura che non li danneggi.
- L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici per il lavaggio
- ATTENZIONE: mai fermare un' asciugatrice prima della fine del ciclo di asciugatura alla che tutti i capi siano rimossi velocemente e separati in modo che il calore si dissolva
- Massimo carico di asciugatura: vindere etichetta energetica.
Installation
- Non utilizzato adattatori, connettori multiplie e/o prolonghe.
- Non installare l'asciugatrice vicino ai tendaggi e rimuoverete tempestivamente eventuali oggetti caduti dietro la macchina.
-
L'apparecchio non deve essere installato dietro una porta che può essere chiusa a chiave, una porta scorrevole o una porta i cui cardini siano sul lato opposto rispetto a quelli dell'asciugatrice.
-
Non asciugare capi non lavati nell'asciugatrice.
- ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco.
- ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in gommapiuma (lattice), cuffie da doccia, tessuti impermeabili, articoli in caucciù e vestiti o cuscini imbottiti con gommapiuma NON VANNO asciugati nelle'asciugatrice.
- Leggere attendamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell'asciugatura idonea.
- Gli indumenti devono essere introdotti nell'asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti alla gocciolanti.
- Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti ascendini o fiammiferi ed EVITARE ASSOLUTAMENTE l'uso di prodotti infiammabili in prossimità della macchina.
- Evitare ASSOLUTAMENTE di asciugare tende in fibra di veto. La contaminazione dei capi con le fibre di veto più infatti dar luogo a fenomeni d'irritazione cutanea.
- I capi che sono stati macchiati con sostanze come olio da cucina, acetone, alcol, petrolio, cherosene, smacchiatori, acquaragia, cere e sostanze per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice.
- Gli immorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni.

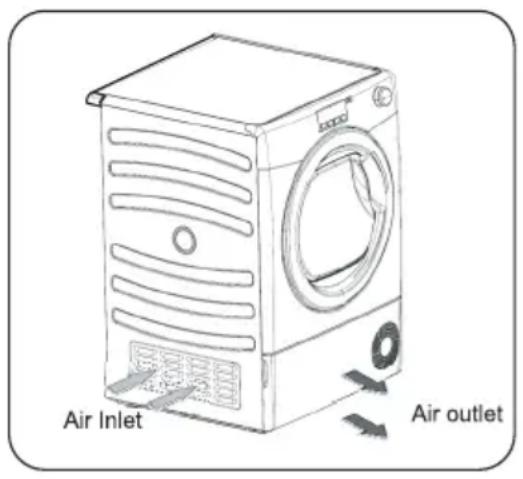

Il locale in cui viene installata l'asciugatrice deve essere adeguatamente ventilato onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l'asciugatrice è in funzione.
Installare il retro della macchina vicino al muro o ad una parete verticale
- Ci dovrebbe essere uno spazio di almeno 12mm tra la macchina e qualsiasi ostruzione. La valvola interna ed esterna dovrebbe essere tenuta lontana da ostacoli. Per assicurare un'adeguata ventilazione lo spazio tra la parte inferiore della macchina e il pavimento non dev'essere ostruito
- Non scaricare l'aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili.
- Controllare periodicamente che attorno all'asciugatrice vi sia una Buona circolazione d'aria,enza impedimenti di sorta.
- Dopo l'uso ispezionare il filtro antifilace e, se necessario, pulirlo.
- Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell'aria.
- EVITARE ASSOLUTAMENTE d'installare la macchina contro tendaggi.
- Nel caso in cui l'asciugatrice fosse installata sopra una lavatrice, dev'essere usato un'accessorio su misura per分开arli, considerando la segunte configurazione.
- Kit Mod 35100019: per una macchina profonda almeno 49~cm
- Kit Mod 35900120: per una macchina profonda almeno 51 cm
- Il kit dovrebbe essere uno di quelli sopra indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit.
Non installare il prodotto in luoghi freddi o dove visia il rischio di formazione di ghiaccio. Alla temperature di congelamento dell'acqua il prodotto potrebbe non funzionare correttamente. Se l'acqua del circuito idraulico ghiaccia sono possibili danni a componenti quali: valvole, pompe, tubi. Per garantire le prestazioni del prodotto la temperature della stanza deve essere compresa tra +2^ e +35^ . Nel caso l'asciugatrice venga utilizzata in ambienti conasse temperature (tra +2^ e +15^ ) è possibile che capitino fenomeni di condensazione e di piccole perdite d'acqua sul pavimento.
Tutela dell'ambiente
- Tutti i materiali utilizzati per l'imballaggio sono ecologici e riciclabili. Smaltite l'imballaggio con metodi ecologici. Presso il comune di residenza si potranno,reperire ulteriori informazioni sui metodi di smaltimento.
- Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell'alimentazione dalla presa, tagliare il cavo dell'alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rinanere intrappolati all'interno della lavatrice, rompere i cardini o la chiusura dell'oblo.
Direttiva Europea 2012/19/EU
Questo elettrodomestico è marcato conformmente alla Direttiva Europea 2012/19/EU sui Rifiuti da Ap par ecc hi a ture Elettriced Elettroniche (RAEE).
I RAEE contengono sua sostenze inquinanti (che possono cie che ave un impatto negativo anche molto pesante sull'ambiente) sua materie prime (che possono essere riutilizzate). E' perché necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostenze inquinanti ed estrarre e riciclare le materie prime. Ogni città sono giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire quale semplice regola:
-
i RAEE non vanno mai buttati nella spazzatura indifferenziata.
-
i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclierie, piattaforme ecologiche...) allevi stiti dai Comuni o dalle Società di igiene urbana; in molte località viene又能 effettuato il servizio di ritiro a domicilio dei RAEE ingombranti. In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negotiante, che è tenuto a ritirarlo Gratisamente (ritiro "uno contro uno") a fatto che il nuovo apparecchio sa'so dello stesso tipo e svolga le stesse funzioni di quello reso.
Servizio GIAS
Ai fini della durata e del buon funzionamento della macchina, per gli eventuali interni di assistenza o rip a razione con sigliamo dirivol gersi esclusivamente al servizio assistenza autorizzato GIAS.
Requisiti Elettrici
Le asciugatrici sono state progettate per funzionare ad una tensione di 220-240V, 50Hz monofase. Controllare che il circuito dell'alimentazione sia idoneo per valori di corrente di almeno 10A.
L'elettricità cui este estremamente pericolosa
L'apparecchio deve essere opportunamente collegato a terra.
La presa e la spina dell'apparecchio devono essere dello stesso tipo.
Nonutilizzare adattatori multiplie o prolunghe.
Una volta completata l'installazione, la spina deve risultare accessibile e disponibile scollegabile.
L'apparecchio con marchio CE è conforme alle dirittive europee 2004/108/EC, 2012/19/EU e successive modifiche.
La chiamata può essere soggetta a pagamento, se le cause di malfunzionamento della macchina sono attribuibili a un'installazione non corretta.
Nel caso risulti danneggiato, il cavo di alimentazione dell'apparecchio dev'essere prontamente sostituito con apposto cavo reperibile ESCLUSIVAMENTE presso il servizio di ricambi. L'installazione deve essere effettuata da persona competenti.
Non insere la spina nella presa e non accendere la macchina finché l'installazione non sare stata completeness. Ai fini della sicurezza personale è essenziale che l'asciugatrice venga installata correttamente. In caso di dubbi sull'installazione, rivolgersi al Servizio Assistenza GIAS.
Nel caso in cui la macchina non funzioni correttamente o sua fuori uso, spegnere e staccare la spina alla presa. Per la riparazione, rivolgersi al Centro Assistenza GIAS.
Regolazione dei Piedini
Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per garanti re un a perfetta messa in bolla.
Per evitare di dover svuotare il recipiente dell'acqua al termine di ciascun ciclo di essicazione, l'acqua normalmente raccolta cui èssere scaricata direttamente in un tubo di scarico dell'acqua di rifiuto (lo stesso sistema di scarico dei lavandini ad uso domestico). Le leggi locali sugli impianti idrici vietano il collegamento ad un sistema di scarico in superficie. Ilsystema con il tubo di scarico dell'acqua di rifiuto devese essere situato accanto all'essiccatore a tamburo.
II kit contiene: 1 tubo flessibile, 1 collare per tubi.
AVVERTENZA! Spagnere e togliere la spina dell'essiccatore alla presa di alimentazione elettrica prima di esquire qualiasi operazione.
Montare il Kit Come Indicato di Seguito:
-
Inclini la macchina all'indietro.
-
Il tubo delle acque di rifiuto è situato sul lato destro della macchina (vedi l'imagine). Utilizzato un paio di pinze, togliere il collare di fissaggio del tubo dal ponte che si trova più vicino al lato posteriore della macchina.
-
Estrarre il tubo flessibile dal raccordo del ponte.
- Utilizzato il raccordo e i collari per tubi in dotazione, collegare il tubo flessibile nero del kit al tubo precedentamente rimioso dal raccordo del ponte.
5.Inserire il tappoper chiudere il tuboflessiblerimanente.
-
Accertarsi che il nuovo tubo flessibile non si attorcigli sui piedini nelle macchina viene spinta nella sua posizione d'origine.
-
Colleghi il nuovo tubo flessibile di scolo al tubo delle acque di rifiuto.
-
Collegare alla presa di alimentazione.
PREPARAZIONE DELLA BIANCHERIA
PrimadiulilzzareIascuagaticeperla pma voita:
- Leggere attentamente il presente libretto distruzioni.
- Togliere tutti gli articoli present all' Interno del cestello.
- Pulire i interno del cestello e il portellone con un panno umido in modo da eliminare Ieventuale polvere depositata durante il trasporto.
Preparazione dei Capi
Venificare che la biancheria da asciugare sia idonea per fiasciugatura meccanica, come indicate dai simbolii sul'etichetta di lavaggio dei var articioli. Controllare che le chiisure siano chiuse e le tasche vuota. Girare i capi con il rovascio al'esterno. Intradurre i capine nel cestello uno ad uno, in modo che non si agrovigino.
Evitare Di Asciugare:
Articol di lana, seta, tessuti delicati, calze di nylon ricami delicati, tessuti con decorazioni metalliche, indumenti con quamizioni in PVC o in pelle, scarpe da ginnastica, articol pesanti come sacchi a peb ecc.
IMPORTANT: Evitare di asciugare articoli preventivamente tratati con prodotti di pulizia a secco o capi in gomma (pericolb dincendio oesplosione).
In base ais imboli delle etichette di lavaggio. Le etichette sono apposte sul collo o sulle cuciture inteme:
Articolo idoneo per Iasciugatura meccanica.
Asciugatura ad alla temperatura.
Solo asciguatura a bassa temperatura.
Articolo non idoneo all'asciugatura meccanica.
Se il capo è sprouvioso di etichetta di lavaggio, si deve presumere che non sua idoneo all'asciogatura mecca.
In base alquantitatioedalla pesantezza
Se il carico è superiore alla capacité della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani nella bianchetta leggera).
In base altipoditesuto
Articoli di cotone//ino: Ascugamani, jersey di colone, biancheria da tavola/ietto.
Articoli sintetici: Camicette, camicole, tulecc.in poliestere o poliammide e misif cotone/sintetici.
Inbasa alorade diislerntura
COMANDI E SPIE DI SEGNALAZIONE

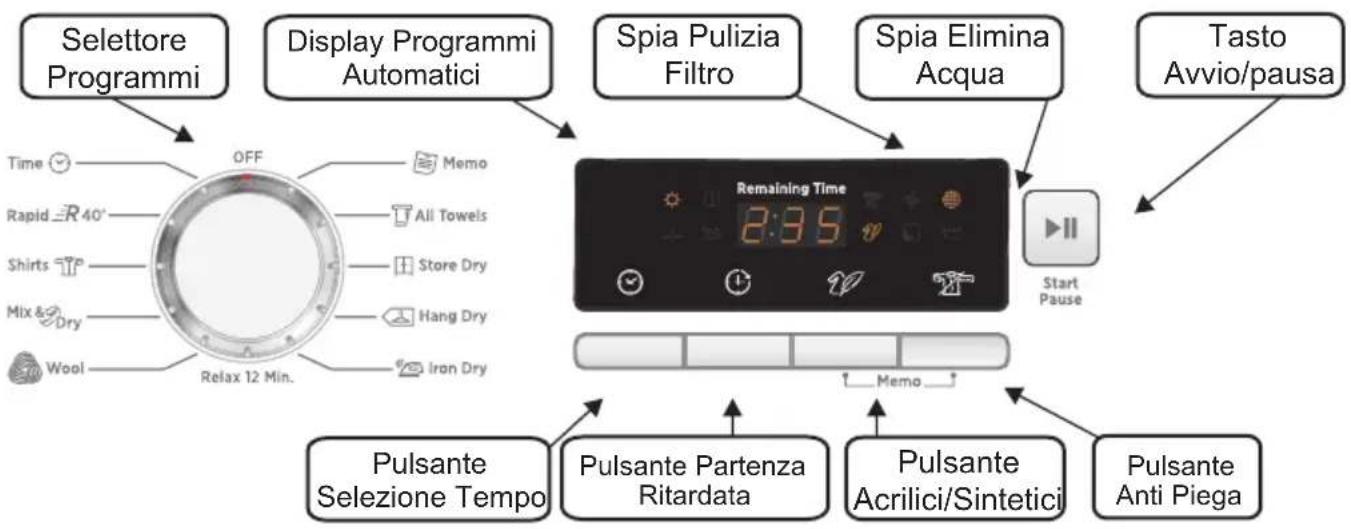

Pannello di Comando e Spie Luminose
Manopola: Ruotando in entrambé le direzioni, consente di selezionare il programma desiderato.
Selezione Tempo : Permette di modificare la durata del programma scelto; cui essere utilizzato solo per alcuni programmi.
Partenza Ritardata: Da la possibilità all'utente di ritardare la partenza del ciclo di asciugatura, ad esempio per sfruttare gli orari in cui l'elettricità costa meno (vedi sezione dedicata).
Tessuti Delicati (simpilo): Premendo quello pulsante, si spegne la spia e si accende la spia delicati ; l'asciugatura avverrà a temperature ridotte per una maggiore cura dei tessuti.
Anti-Piega: Consente di programmare un ciclo anti-piega a fine asciugatura, mantenendo il cesto in movimento e non facendo appesantire i panni asciutti.
Cool down : Si accende quando il ciclo è nella fase finale di raffreddamento.
Avvio/Pausa : Serve per dare inizio al programma selezionato o bloccare il ciclo.
Programmi automatici: A seconda del programma scelto, si accenderanno le relative spie (vedere elenco programmi); la spia ECO è indica che è stato scelto un programma a basso consumo.
Pulizia filtro : quando si accende esta spia, è necessario pulire il filtrro.
Tanica acqua : Questa spia si accende per ricordare di svuotare la tanica dell'acqua di condensa.
Pulsente Memo - Dopo 2 minuti di avvio di un programma ed eventuali opzioni, è possibile premendo simultaneamente per 3 secondi i pulsanti Anti Piega e Acrilici/Sintetici, memorizzare il programma preferito.
SELEZIONDELPROGRAMMA
Questa asciugatrice è dotata di un sensore di asciugatura che permette di scegliere il programma preferito in base al carico, fermandosi quando la biancheria all'interno è pronta. Per carichi ridotti o tessuti più parzialmente asciutti, si consiglia di selezionare un programma a tempo, premendo il pulsante "Tessuti Delicati" per avere una temperature ridotta all'interno del cesto. Nel caso il sensore non rilevi la presenza del carico, l'asciugatrice funzionera solo per 10 minuti, per poi passare alla fase di raffreddamento.
Se il carico è troppo abbondante o eccessivamente bagnato, l'asciugatrice funzione in automatico per 3 ore, passando poi alla fase di raffreddamento. In agli caso, la fase di raffreddamento viene sempre effettuata a fine ciclo con aria fredda e ha una durata media di 15 minuti.
WOOLMARK APPAREL CARE
Il programma "ciclo lana" di questa asciugabiancheria è stato APPROVATO da The Woolmark Company per l'asciugatura dei capi in lana etichettati "lavabili in lavatrice", perché i capi siano lavati e asciugati seguito le istruzioni riportate sull'etichetta cucita al capo e leindicazioni fornite dal fabbricante della macchina. M1524
Nel Regno Unito, nell'Eire, a Hong Kong e in India il marchio Woolmark è un marchio certificato.
SELEZIONE DEL PROGRAMMA
| PROGRAMMA | DESCRIZIONE |
| All towels | Selezionare il grado di asciugatura desiderato. Le possibilità disponibili comprendono l'opzione , ideale per asciugamani e accappatoi, l'opzione < , per i capi che non è necessario stirare, e i programmi che lasciano la biancheria pronta per la stiratura > |
| Capi Extra Asciutti | |
| Capi Asciutti Da Risperre | |
| Capi Asciutti Da Stirare | |
| Relax 12 Min. | Il programma assicura una funzione di trattamento antipiega. La macchina effettua un ciclo di riscaldamento della biancheria per 9 minuti, seguito da 3 minuti di raffreddamento. Si tratta di una funzione particolaremente utile quando si prevede di riporre la biancheria (ad esempio, nel cesto della biancheria) per un periodo di tempo prima della stiratura. I capi sono "seccarsi"cesssvamenteanche quando vengono fatti asciugare all'aperto sul filo o vengono posti su radiatori. Il Ciclo attenua le pieghe sul tessuto rendendo più facile e più rapida la stiratura. |
| Lana | Capi in lana: il programma può utilizzato per asciugare fino a 1k di biancheria (circa 3 maglioni). Si consiglia di rovesciare i capi prima di asciugarli. Il tempo può variarere a seconda delle dimensioni e dellensità del carico e della centrifuga scelta per il lavaggio. A fine ciclo, i capi sono pronti per essere indossati, ma nel caso di indumenti più pesanti, i bordi potrebbero risultare leggermente umidi: si suggerisce di farli asciugare naturalmente. Si consiglia di estrarre subito i capi al terminel del ciclo di asciugatura. Attenzione: il processo di ristinguimento della lana è irreversibile; asciugare esclusivement i capi con simbolo (simpilo "ok tumble"); quello programmnon è indicato per capi acrilici. |
| Mix & Dry | Questo è uno speciale programmata a tempo per l'asciugatura di massimo 4 Kg di bucato (117 minuti). Di base, la durata di asciugatura suggerita è di 99 minuti e permette di asciugare 3 Kg. Con questo programmà è possibile asciugare contemporaneamente fibre in cotone e fibre sintetiche. |
| Camicie | Questo è uno speciale programmata a tempo per l'asciugatura di camicie con un carico massimo di 3 Kg (78 minuti). Per camicie o maglie sintetiche è possibile pressare il pulsante Acrilici/Sintetici. Di base la durata del ciclo suggerito alla macchina è di 60 minuti e consente di asciugare fino a 2 kg di carico. |
| Rapid 40 | Con il programma Rapid 40', il ciclo di asciugatura è completatarprapidamente. E'ideale se si voglioni capi asciutti, rinscati e pronti da indossare in circa 40 minuti. Questo speciale programmamonitora continuamente la temperatura nel cesto. Il massimo carico consentito è 2 Kg e il programma è adatto a qualsiasi tipo di fibra che in genere può essere asciugata con questo apparecchio. |
| Time | Include tutti i programmi a tempo manuali: da 30 a 180 minuti. La selezione del programma a tempo di 20 minuti predeve solo un ciclo di ventilazione con aria fredda (Refresh). |
| Memo | Consente di riproporre un programma che è stato precedentemente memorizzato, perché il bisogno di ri-selezionarlo sulla manopola e di scegliere una eventuale opzione con uno dei pulsanti. |
PORTELLONE e FILTRO
Tirare la maniglia per aprire lo sportello.
Per avviare la macchina, richiudere il portellone e premere il tasto.
AVVERTENZA! Si ricorda che quando la macchina è in funzione il cestello e il portellone possono essere MOLTO CALDI. Non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura a meno che tutti i capi inessa containuti non vengano rimossi rapidamente e stesi in modo da dissipare il calore.
Filtro
IMPORTANTE: Ai fini della massima efficacia della macchina, prima di agli ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce.
Importante: Non utilizzato l'asciugabiancheria alla nona I filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con seguente costosi interventi di pulizia.

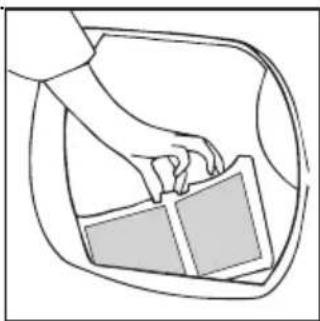

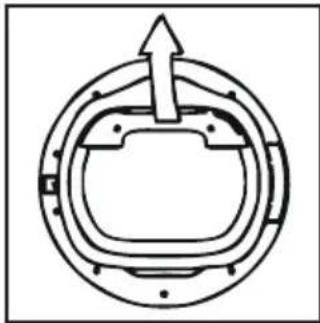

- Tirare il filtro verso l'alto.

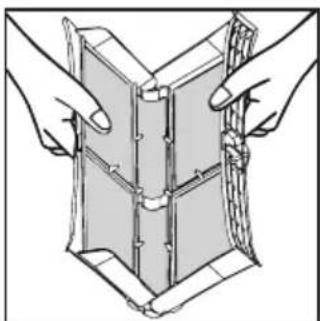

- Apriere il filtro come illustrato.
- Rimuovere delicatamente le Filacce con la punta delle dita o aiutandi con uno spazzolino morbido.
- Richiudere ilhetto e reinserirlo in sede.
Spia Di Pulizia Filtro
Si accende segnalando la necessità di pulire il filtr.
Procedere con la verifica ed eventuale pulizia del filtro principale e dei filtriallocati nella par te inferiore del Dryer.
Se la biancheria non si asciuga verificare che il filtrono non sia intasato.
NON USARE ACQUA PER PULIRE IL FILTRO
VASCHETTA DELL'ACQUA
L'acqua eliminata alla biancheria durante il ciclo di asciugatura viene raccolta in una vaschetta posta all'interno della porta della macchina. Quando la vaschetta è piena si accende la spia sul pannello dei comandi, segnalando che si DEVE vuotare la vaschetta. Tuttavia, si consiglia di svuotare la vaschetta dopo agli ciclo di asciugatura.
NOTA: Nei primi cicli, quando la macchina è nuova, si raccoglie.poca acqua in quanto si riempie prima il serbatoio interno.

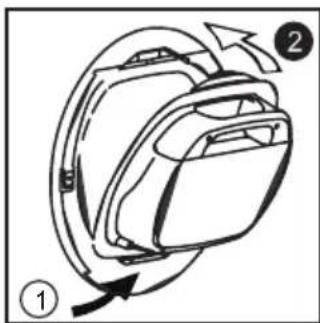

- Estrarrecondeli catezza lavaschetta, afferrandola dallamaniglia.Da piena, la vaschetta dell'acqua pesa circa 6 kg.

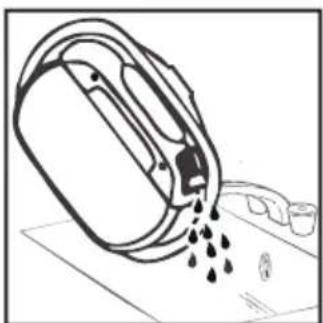

- Inclinare la vaschetta f acendo defluirel' ac qu a dal beccuccio. Quando e vuota, riporre la vaschetta nell'alloggio come indicato; prima insere la base della vaschetta e poi gentilmente premere la parte superiore nell'apposita sede.
- Premere il pulsante per riavviare il ciclo.
NOTA: Sec'uno scari co vicino all'asciugatrice, si cui usare l'apposto kit perfarscricarecostamente l'acquaraccoltadall amacchina.Cosi facendo si eviteradi svuotare la vaschetta dell'acqua.
ATTENZIONE! Se la porta dell'asciugabiancheriaiene aperta durante il ciclo, prima quando che sua completata la fase di raffreddamento, la maniglia della vaschetta cui essere molto calda. Fare attenzione e usare la massima cautela nel maneggiare vaschetta se la si vuole svuotare.
CONDENSATORE
IMPORTANTE: Prima di procedere alla pulizia del condensatore, disattivare sempre l'apparecchio e staccare la spina dalla presa elettrica.
Ai fini delle prestazione dell'apparecchio, è opportuno verificare regolarmente lo stato di pulizia del condensatore.

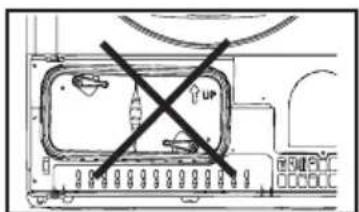

Per Togliere II Condensatore
1.Rimuovere lo zoccolo.
2.Agire sulle due leve di bloccaggio in senso antiorario e estrarre il condensatore.
3. Estrarre il modulo condensatore.
4.Servendosi di un panno, eliminare delicatamente polvere e filace, poi lavare il modulo tenendolo sotto l'acqua corrente e facendolo girare in modo che l'acqua circoli tra le piastre fino a perfetta eliminazione delle impurità
5. Controllare la posizione della guarnizione dopo averla pulita. Se disallineata inserirla nella posizione corretta.
6.Rimontare il condensatore rispetto il verso giusto (come indicate alla freccia) e accertandosi che sua perfettamente inserto in sede. Bloccare le due leveruotandole in senso orario.Assicurarsi che il condensatore sa correttamente fissato alla base.
7.Rimontare lo zoccolo.
FUNZIONAMENTO
- Apire la porta e caricare la biancheria nel cesto. Assicurarsi che i capi non si incastrino nella porta.
- Chiudere gentilmente la porta fino a sentire un "click".
- Ruotare il selettore programmi e scegliere il programma di asciugatura desiderato (per dettagli, guardare la Guida Programmi).
- Se bisogna asciugare tessuti sintetici, acrilici o delicati, premere il pulsante per ridurre la temperatura di asciugatura. La spia si illumina quando si sceglique esta opzione. Per de selezionarla, nei primi minuti di avvio del programma, ri-premere il pulsante programmare nuovamente la macchina.
- Premere il pulsante . L'asciugabiancheria inizia automaticamente e la spia luminosa sulla tasto resta accesa.
- Se si après la porta durante il ciclo per controllare la biancheria, è necessario successivement richiudere la porta e premere il pulsante il ciclo di asciugatura ricomincera nuovamente.
- Quando il ciclo è prossimo alla fine, inizia una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.
- Quando il programma è terminato, la spia END si illumine sul display.
- A seguito della fine del ciclo, il cesto effettura delle rotazioni ad intermittenza per minimizzazione le pieghe. Continuera fino a quando la porta verrà aperta.
Non après la porta durante i cicli di asciugatura automatici per avere un'asciugatura sempre efficace.
FUNZIONAMENTO
Partenza Ritardata
La funzione Partenza Ritadataata ① consente all'utente di ridarare la partenza del ciclo di asciugatura da 1 a 24 ore.
Agendola prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora, a agli successiva presione del tasto, si aggiungerà un ulterioro ritardo di 1 ora.
Successivamente, premere il tasto e trascorso il tempo di ritardo selezionato, il cido di asciugatura verrà avviato. La spia luminosa lampeggerà indicando che count down è iniziato.
Annullamento e Azzeramento Del Programma
Per cancellare il programma premere il pulsante per 3 secondi. Nel display "TIME CONTROL" lampeggera0:00indicando che è stato azzerato il programma.
PULIZIA E MANUTENZIONE ORDINARIA
Pulizia dell'asclugatrice
- Si consiglia di pulire il filtro e di svuotare la vaschetta dell'aqua dopo agli cido di asciugatura.
Pulireregolamente ilfetro. - Dopo I' uso, pulire I' interno del cestello e lasciare aperto il portellone per un oertopersono di tempo in modulo che cirolli aria e si asciughi.
- Pulire l'esterno della macchina e il portellone con un panno morbido.
- NON usare spugnette abrasive né prodotti di pulizia.
- Pre evitare che si accumuli della lanuggine e
Guida Ad Una Corretta Asciugatura
Il cido standard ASCIUTTO NO-STIRO ( ) è quello a maggiori efficienza energetica e il piu adatto per un'asciugatura di un normale bucato bagnato in cotone.
La tabella nell'ultima pagina在哪 approximativamente tempi e consumo di energia de programmi principali.
| Capacity (in energy joule) | 8 kg | 7 kg | 8 kg | 9 kg: 10 kg |
| Power core capacity of e-cell | 0.20 Ω | 0.25 Ω | 0.22 Ω | 0.13 Ω |
| Power core capacity of in-core | 0.75 Ω | 0.82 Ω | 0.82 Ω | 0.76 Ω |
Informazioni per Test di Laboratono
EN 61121 Programma
Programmndausage
RICERCA GUASTI
Quale Puo Essere La Causa...
Problémente pou risolvent l'utente
Prima di rivolgensi al Centro Assistenza GIAS, consultare la segmente checklist. La chiematica verrà addebitata allutente nel caso in cui risulta che la machina funziona o è stata installata o utilizzata in maniera errata. Se il problema persistsiste ancche dopo aver eseguito i controli consigliati, rivolgensi ai servizio di assistenza GIAS che sera a disposizione per suggerire eventuale soluzioni per tefeforeno.
Il tempo di ascugatura residuo può variaradurante il ciclo. Il tempo infatti vienecostamente aggiornato per migliorare la stima.E'per tantonormale che durante il ciclo,il tempo sovrato sul display possa aumento o diminuire.
Tempo di asciugatura eccessivamente lungol/capinonsufficientemente asciutti...
programmaTempo di asciugatura selezionato e corretto?
- I capi sono stati introdotti ecoessivamente bagnati? Si è proveduto a strizzare o centrifugare adegualamente i capi prima d'introduiti nella macchina?
Sidevepuirefio?
- Sidewe pulsei condensatore?
L'asciugatrice est ata caricata eceessivamente?
- V sono ostruzioni a livello delle prese, degli sfilati della base dell'asciagatrice?
L'asciugatrice famo lotorumore...
- Spagnere l'asciugatrice e rivolgersi al Servizio Assistenza GIAS.
La spia disegnalazione eccessa...
- Sidenvepulineifitro?
- Sidewe pulse il condensatore?
La spi di segnalazione è accesa... - Sidevsvootare la vaschetta dellacqua?
SERVIZIO ASSISTENZA CLIENTI
Se il problema persistshe anche dopo aver effettuato tutti icontroli consigliati, rivolgersi al Servizio Assistenza GIAS.
Sara a disposizione per suggerire eventuali soluzioni per Telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l'intervento dei tecnico più essere soggetto a pagamento nel caso la macchina:
- risulti perfettamente funzionante.
non sua stata installata secondo quanto indicato nelle istruzioni d'installazione.
sia statautilzzata in modulo improprio.
Ricambi
Ullizare sarnrncambi original dissonihil
ICINDEKILER
aee eae ee e e e e e e e e e e e e e e e e e e e e e e e e
3t( r1^2 + r2^2 - 2r1r2) = 0
J 1
aill 0aiil ayla
a#
0:00 TIME CONTROL 3
jll glbinal (gal) allody
juaai 1
aagllg
aaii
aai j 15 aui iag g jilai
J111 2a1gawwz wol .p1zioi oio J5
Lgai jglg 15jol
.aaclj jleab aaba plieuwly
.15 15
a aai 1
.
aagaii gaiiaigai
.0j1yolll 0.12
#
JISAHANGDRY（）
iJ 1
ailll aalll aibll
1 1
a
| Ca pacity (as energy label) 6 kg 7 kg 8 kg 9 kg / 10 kg | ||
| Power consumption of off-mode 0,20 W 0,25 W 0,20 W 0,15 W | ||
| Power consumption of on-mode 0,75 W 0,80 W 0,80 W 0,75 W |
31 15 2 C Loglo
EN 61121
iδ.
原不等式成立
a
p
biolnol.
gelbal + biall jalz.
aai
| 121 115 | 2103a#y1 a## |
| ### | Width J### #g# |
| ### 85 | plj, jl |
| ### 85 | #j# |
| ### 60 | ### |
| ### | ### |
aagaae
y
aai jia jia aegjg 1c aaiyssllr
（Lgaaa LlaJyLoiae）
1
1 1
gaaa j 1 aas jn c g y bll lal .4yLpai JU "
