MANUALE UTENTE ED731FQ15E SIEMENS

Contenuto della confezione

Dopo il disimballaggio controllare che tutti i componenti siano presenti e che non presentino danni dovuti al trasporto.

$$ \rightarrow \text { Fig. } 1 $$

QR code per il video del montaggio

Qui si trova il QR code per il video del montaggio.

$$ \rightarrow \text { Fig. } 2 $$

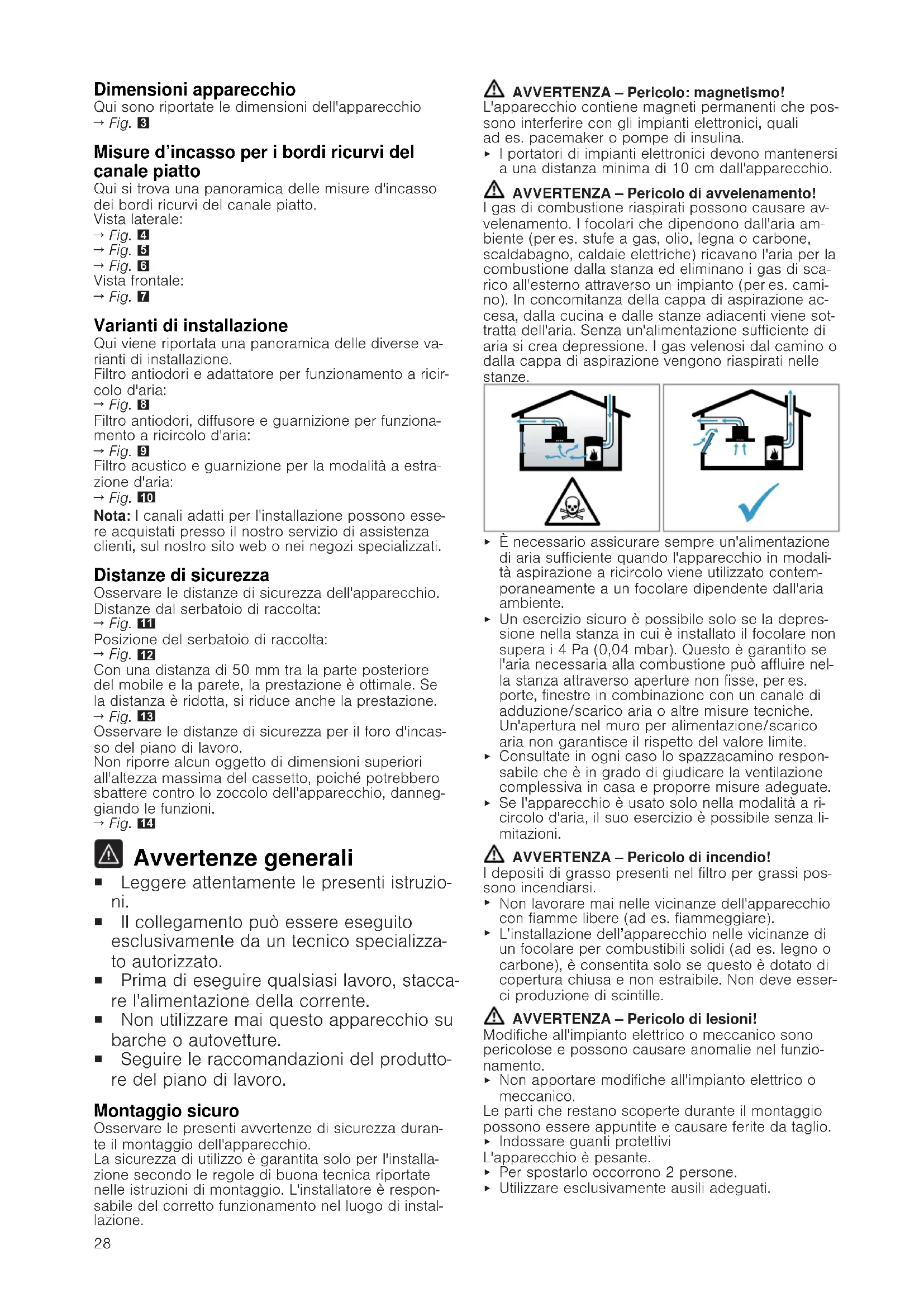

Dimensioni apparecchio

Qui sono riportate le dimensioni dell'apparecchio

→ Fig. 3

Misure d'incasso per i bordi ricurvi del canale piatto

Qui si trova una panoramica delle misure d'incasso dei bordi ricurvi del canale piatto.

Vista laterale:

→ Fig. 4

→ Fig. 5

→ Fig. 6

Vista frontale:

→ Fig. 7

Varianti di installazione

Qui viene riportata una panoramica delle diverse varianti di installazione.

Filtro antiodori e adattatore per funzionamento a ricircolo d'aria:

→ Fig. 8

Filtro antiodori, diffusore e guarnizione per funzionamento a ricircolo d'aria:

→ Fig. 9

Filtro acustico e guarnizione per la modalità a estrazione d'aria:

→ Fig. 10

Nota: I canali adatti per l'installazione possono essere acquistati presso il nostro servizio di assistenza clienti, sul nostro sito web o nei negozi specializzati.

Distanze di sicurezza

Osservare le distanze di sicurezza dell'apparecchio.

Distanze dal serbatoio di raccolta:

→ Fig. 11

Posizione del serbatoio di raccolta:

→ Fig. 12

Con una distanza di 50 mm tra la parte posteriore del mobile e la parete, la prestazione è ottimale. Se la distanza è ridotta, si riduce anche la prestazione.

→ Fig. 13

Osservare le distanze di sicurezza per il foro d'incasso del piano di lavoro.

Non riporre alcun oggetto di dimensioni superiori all'altezza massima del cassetto, poiché potrebbero sbattere contro lo zoccolo dell'apparecchio, danneggiando le funzioni.

→ Fig. 14

Avvertenze generali

■ Leggere attentamente le presenti istruzioni.
Il collegamento può essere eseguito esclusivamente da un tecnico specializzato autorizzato.
■ Prima di eseguire qualsiasi lavoro, staccare l'alimentazione della corrente.
■ Non utilizzare mai questo apparecchio su barche o autovetture.
- Seguire le raccomandazioni del produttore del piano di lavoro.

Montaggio sicuro

Osservare le presenti avvertenze di sicurezza durante il montaggio dell'apparecchio.

La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installazione.

⚠ AVVERTENZA – Pericolo: magnetismo!

L'apparecchio contiene magneti permanenti che possono interferire con gli impianti elettronici, quali ad es. pacemaker o pompe di insulina.

- I portatori di impianti elettronici devono mantenersi a una distanza minima di 10 cm dall'apparecchio.

⚠ AVVERTENZA – Pericolo di avvelenamento!

I gas di combustione riaspirati possono causare avvelenamento. I focolari che dipendono dall'aria ambiente (per es. stufe a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione dalla stanza ed eliminano i gas di scarico all'esterno attraverso un impianto (per es. camino). In concomitanza della cappa di aspirazione accesa, dalla cucina e dalle stanze adiacenti viene sottratta dell'aria. Senza un'alimentazione sufficiente di aria si crea depressione. I gas velenosi dal camino o dalla cappa di aspirazione vengono riaspirati nelle stanze.

• È necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione a ricircolo viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.
• Un esercizio sicuro è possibile solo se la depressione nella stanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può affluire nella stanza attraverso aperture non fisse, per es. porte, finestre in combinazione con un canale di adduzione/scarico aria o altre misure tecniche. Un'apertura nel muro per alimentazione/scarico aria non garantisce il rispetto del valore limite.
• Consultate in ogni caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e proporre misure adeguate.
  Se l'apparecchio è usato solo nella modalità a ricircolo d'aria, il suo esercizio è possibile senza limitazioni.

⚠ AVVERTENZA – Pericolo di incendio!

I depositi di grasso presenti nel filtro per grassi possono incendiarsi.

• Non lavorare mai nelle vicinanze dell'apparecchio con fiamme libere (ad es. fiammeggiare).
  L'installazione dell'apparecchio nelle vicinanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se questo è dotato di copertura chiusa e non estraibile. Non deve esserci produzione di scintille.

AVVERTENZA – Pericolo di lesioni!

Modifiche all'impianto elettrico o meccanico sono pericolose e possono causare anomalie nel funzionamento.

- Non apportare modifiche all'impianto elettrico o meccanico.

Le parti che restano scoperte durante il montaggio possono essere appuntite e causare ferite da taglio.

• Indossare guanti protettivi
  L'apparecchio è pesante.
  ▶ Per spostarlo occorrono 2 persone.
• Utilizzare esclusivamente ausili adeguati.

⚠ AVVERTENZA – Pericolo di soffocamento!

I bambini potrebbero mettersi in testa il materiale di imballaggio o avvolgersi nello stesso, rimanendo soffocati.

• Tenere lontano il materiale di imballaggio dai bambini.
• Vietare ai bambini di giocare con materiali d'imballaggio.

⚠ AVVERTENZA – Pericolo di avvelenamento!

I gas di combustione riaspirati possono causare av- velenamento.

• Non far convogliare l'aria esausta in un camino per fumo o per gas di scarico funzionanti.
  L'aria esausta non deve essere convogliata in un pozzo di aerazione dei locali di installazione di focolari.
  Se l'aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottenere l'autorizzazione di uno spazzacamino specializzato.

I gas di combustione riaspirati possono causare avvelenamento.

- Installando una cappa di aspirazione con un focolare dipendente dall'aria ambiente, l'alimentazione della cappa di aspirazione deve essere provvista di un adeguato comando di sicurezza.

Avvertenze sul collegamento elettrico

Per eseguire il collegamento elettrico dell'apparecchio in sicurezza, osservare le presenti avvertenze.

⚠️ AVVERTENZA – Pericolo di scosse elettriche!

Si deve poter sempre staccare l'apparecchio dalla rete elettrica. L'apparecchio può essere collegato solamente a una presa di collegamento installata secondo le istruzioni.

Durante la posa fissa dell'installazione elettrica deve essere montato un dispositivo di separazione su tutti i poli conforme alle condizioni della categoria di sovratensione III e alle disposizioni dell'allestimento.
- Soltanto un elettricista appositamente formato può eseguire la posa fissa dell'installazione elettrica. Noi consigliamo di installare un interruttore differenziale (differenziale) nel circuito elettrico dell'alimentazione dell'apparecchio.

■ Non piegare o schiacciare il cavo di collegamento e tenerlo lontano da bordi taglienti.

■ Posare il cavo di collegamento in modo tale che non tocchi l'alloggiamento dell'apparecchio caldo.

- Utilizzare esclusivamente il cavo di collegamento fornito in dotazione insieme all'apparecchio o consegnato dal servizio di assistenza tecnica.

- Questo apparecchio è conforme ai requisiti di protezione RFI dell'Unione Europea.

■ L'apparecchio appartiene alla classe di protezione 1 e deve essere utilizzato solo se dotato di un conduttore di terra.

Il costruttore non si assume alcuna responsabilità per eventuali guasti o danni riconducibili a un'installazione elettrica difettosa.

Preparazione del collegamento elettrico

Requisito: Soltanto il servizio di assistenza tecnica appositamente formato può eseguire i lavori sull'interno dell'apparecchio o sostituire il cavo di rete.

1. Osservare le indicazioni sul collegamento elettrico.

In caso di montaggio errato, di montaggio o collegamento non conforme decade la garanzia.

1. Se è necessario un cavo di collegamento alla rete elettrica più lungo, si prega di contattare il servizio di assistenza clienti. Sono a disposizione cavi di collegamento fino a 2,20 m di lunghezza.
2. Negli apparecchi senza cavo preinstallato, introdurre il cavo di rete nella presa di collegamento.

Apertura della presa di collegamento

• Sollevare il coperchio della presa di collegamento con l'aiuto di un cacciavite.
  → Fig. 15

Preparazione della presa di collegamento

1. Allentare la vite.

→ Fig. 16

1. Sollevare la fascetta stringitubo con l'aiuto di un cacciavite.

→ Fig. 17

1. Allentare le fascette.

→ Fig. 18

Allacciamento del cavo alla presa di collegamento

1. Allacciare il cavo alla presa di collegamento esclusivamente in conformità a quanto mostrato in figura 3 N.
   → Fig. 19

2. Allacciare il cavo alla presa di collegamento esclusivamente in conformità a quanto mostrato in figura 2 N.
   → Fig. 20

3. Allacciare il cavo alla presa di collegamento esclusivamente in conformità a quanto mostrato in figura 1 N.

→ Fig. 21

1. Effettuare l'allacciamento alla presa di collegamento esclusivamente in conformità a quanto mostrato nella figura seguente 2 L/2 N.

→ Fig. 22

1. Osservare i colori dei cavi.

2. BN: marrone

3. BU: blu
4. GN/YE: giallo e verde
5. BK: nero

6. GY: grigio

7. Se occorre, montare i ponticelli in rame forniti in dotazione in conformità allo schema di collegamento.

8. Allacciare i cavi e poi serrare le viti sulla presa di collegamento.

9. Durante il collegamento 1N\~ o 2L/2N, in conformità allo schema di collegamento, 1 corrisponde alla ventola motore.

10. Durante il collegamento 2N\~/3N\~ la fase L1 (grigio) corrisponde alla ventola motore.

Fissaggio del cavo nella presa di collegamento

1. Fissare il cavo di rete con la fascetta stringitubo.
2. Serrare la vite nella posizione corretta.

- Non usare avvitatori a batteria.

→ Fig. 23

1. Disporre il cavo nella parte interna della presa di collegamento per facilitarne la chiusura.

2. Chiudere il coperchio della presa di collegamento.

3. Disporre il cavo nella parte interna della presa di collegamento per facilitarne la chiusura.

4. Chiudere il coperchio della presa di collegamento.

Avvertenze sul condotto di scarico

Il produttore dell'apparecchio non si assume alcuna responsabilità per le contestazioni relative al condotto.

- Utilizzare un tubo di scarico corto e dritto, che ha un diametro possibilmente grande.

• Tubi di scarico dell'aria lunghi e ruvidi, che presentano molte curve o che hanno un diametro piccolo riducono la prestazione di aspirazione e aumentano il rumore della ventola.
• Utilizzare un tubo di scarico in materiale non combustibile.
• Per evitare il ritorno della condensa, montare il tubo di scarico dell'apparecchio con 1° di pendenza.

Canali piatti

Utilizzare canali piatti la cui sezione interna corrisponda al diametro dei tubi rotondi:

■ Un diametro 150 mm corrisponde a ca. 177 cm².
- Nel caso di diametri diversi del tubo utilizzare strisce di tenuta.
■ Non utilizzare canali piatti con rinvii taglienti.

Tubi rotondi

Utilizzare tubi rotondi con diametro interno di 150°mm.

Avvertenze per un funzionamento ad aria di scarico

Nel funzionamento ad aria di scarico deve essere montato un raccordo alettato.

Note

Se con l'apparecchio non è fornito il raccordo alettato è possibile reperirlo in un negozio specializzato.
Se l'aria esausta viene condotta attraverso la parete esterna, è necessario utilizzare una cassetta murale telescopica.

Controllo del mobile

1. Controllare che il mobile a incasso sia piano e sufficientemente solido.
   Il peso max. dell'apparecchio è pari a ca. 25 kg. Il piano di lavoro all'interno del quale deve essere incassato il'apparecchio deve essere in grado di sostenere carichi di ca. 60 kg.

2. Accertarsi che la stabilità del mobile a incasso sia garantita anche dopo i lavori di taglio.

3. La portata e la stabilità, in particolare per quanto riguarda piani di lavoro sottili, devono essere assicurate grazie a strutture sottostanti adatte.

4. Osservare il peso dell'apparecchio compreso il carico supplementare.

5. Utilizzare un materiale di rinforzo resistente al calore e all'umidità.

6. Accertarsi che il mobile a incasso sia resistente al calore fino a 90 °C.

7. Non è consentito incassare altri apparecchi quali ad esempio forni, frigoriferi, lavastoviglie, lavatrici.

8. Verificare la planarità dell'apparecchio solo dopo l'installazione nell'apertura di montaggio.

Preparazione dei mobili

Requisito: I mobili da incasso devono essere termostabili fino a una temperatura di 90 °C.

1. Contrassegnare l'apertura del mobile secondo lo schizzo di montaggio.

$$ \rightarrow \text { Fig. } 1 4 $$

1. Praticare quattro fori con un diametro di 6 mm.

$$ \rightarrow \text { Fig. } \boxed {2 4} $$

1. Accertarsi che l'angolo della superficie di taglio rispetto al piano di lavoro sia di 90°. → Fig. 24

Rispetto delle distanze indicate, in caso di montaggio sopra uno scomparto scorrevole,

1. Per la rimozione del serbatoio di raccolta ad apparecchio montato, tenere conto delle distanze minime.
2. Osservare la posizione del serbatoio di raccolta.

$$ \rightarrow \text { Fig. } 1 1 $$

$$ \rightarrow \text { Fig. } 1 2 $$

Preparazione del mobile per il funzionamento a ricircolo d'aria con l'adattatore

1. Per l'apertura nella parete posteriore, osservare le misure corrispondenti tenendo conto della combinazione con l'adattatore.

$$ \rightarrow \text { Fig. } \boxed {2 5} $$

1. Realizzare l'apertura nella parete posteriore secondo la dima.

2. Per il funzionamento a ricircolo realizzare uno scarico per l'aria nello zoccolo del mobile.

3. Prevedere una sezione minima dello scarico per l'aria di circa 440 cm².

4. Eseguire l'apertura di scarico nel pannello dello zoccolo della maggior dimensione possibile per limitare il flusso d'aria e il rumore.

5. Per garantire il corretto funzionamento dell'apparecchio, il piano di cottura deve essere adeguata-mente aerato mediante lo sfiato dell'aria con una sezione minima di 200 cm² nel mobile inferiore.

6. Rimuovere i trucioli dopo i lavori di taglio.

7. Sigillare le superfici di taglio in modo refrattario e a tenuta stagna.

$$ \rightarrow \text { Fig. } 2 4 $$

Preparazione del mobile per il funzionamento a ricircolo d'aria con condotto a ricircolo

1. Se necessario, rimuovere la parete posteriore del mobile.
2. Per l'apertura nella parete posteriore, osservare le misure corrispondenti tenendo conto della combinazione con bordo ricurvo del canale piatto.

$$ \rightarrow \text { Fig. } \boxed {2 6} $$

1. Per il funzionamento a ricircolo realizzare uno scarico per l'aria nello zoccolo del mobile.

2. Prevedere una sezione minima dello scarico per l'aria di circa 440 cm².

3. Eseguire l'apertura di scarico nel pannello dello zoccolo della maggior dimensione possibile per limitare il flusso d'aria e il rumore.

4. Per garantire il corretto funzionamento dell'apparecchio, il piano di cottura deve essere adeguata-mente aerato mediante lo sfiato dell'aria con una sezione minima di 200 cm² nel mobile inferiore.

5. Rimuovere i trucioli dopo i lavori di taglio.

6. Sigillare le superfici di taglio in modo refrattario e a tenuta stagna.

$$ \rightarrow \text { Fig. } \boxed {2 4} $$

Preparazione del mobile per la modalità di scarico dell'aria

1. Se necessario, rimuovere la parete posteriore del mobile.
2. Per l'apertura nella parete posteriore, osservare le misure corrispondenti tenendo conto della combinazione con un bordo ricurvo del canale piatto.

$$ \rightarrow \text { Fig. } \boxed {2 7} $$

1. Rimuovere i trucioli dopo i lavori di taglio.

2. Sigillare le superfici di taglio in modo refrattario e a tenuta stagna.

$$ \rightarrow \text { Fig. } 2 4 $$

Montaggio dell'apparecchio

AVVERTENZA – Pericolo di lesioni!

Le parti che restano scoperte durante il montaggio possono essere appuntite e causare ferite da taglio.

• Indossare guanti protettivi
  L'apparecchio è pesante.
  ▶ Per spostarlo occorrono 2 persone.
• Utilizzare esclusivamente ausili adeguati.
  Montare l'apparecchio per la modalità a estrazione d'aria → Pagina 31, il funzionamento a ricircolo d'aria → Pagina 31 o il funzionamento a ricircolo d'aria con condotto a ricircolo → Pagina 31.

Nota: L'apparecchio è previsto esclusivamente per il montaggio a filo.

Montaggio dell'apparecchio per il funzionamento a ricircolo d'aria con l'adattatore

Nota: Se l'installazione avviene direttamente sulla parete esterna non isolata ( ≥ 0,5 W/m ^2 °C) si consiglia una configurazione con il condotto a ricircolo.

1. Per il funzionamento a ricircolo d'aria utilizzare l'adattatore e il filtro antiodori.
2. Accertarsi che la distanza tra l'apparecchio e la parete posteriore del mobile sia compresa tra 10 e 80 mm.

Applicazione dell'adattatore

1. Pulire e sgrassare la superficie attorno all'apertura sulla parete posteriore del mobile.
2. Inserire l'adattatore nell'apertura di sfiato sul retro del piano cottura.
3. Rimuovere il foglio protettivo del nastro adesivo dall'adattatore.

$$ \rightarrow \text { Fig. } \boxed {2 8} $$

$$ \rightarrow \text { Fig. } \boxed {2 9} $$

Inserimento dell'apparecchio nel foro d'incasso del piano di lavoro

1. Assicurarsi che il cavo di collegamento sia collegato all'apparecchio.

2. Inserire attentamente l'apparecchio nel foro d'incasso del piano di lavoro.

$$ \rightarrow \text { Fig. } 3 0 $$

Fissaggio dell'adattatore

1. Fissare l'adattatore al supporto centrale, spingerlo con i supporti laterali contro la parete posteriore del mobile inferiore e fissarlo.
2. Se necessario fissare l'adattatore anche con le vi- ti.

$$ \rightarrow \text { Fig. } 3 1 $$

$$ \rightarrow \text { Fig. } \boxed {3 2} $$

Montaggio dell'apparecchio per il funzionamento a ricircolo d'aria con condotto a ricircolo

1. Per il funzionamento a ricircolo d'aria utilizzare la guarnizione, il condotto a ricircolo, il diffusore e i filtri antiodori.
2. Rispettare le dimensioni per i diverse bordi ricurvi del canale piatto. → Pagina 28

Fissaggio della guarnizione

• Fissare la guarnizione sulla curva inferiore del canale piatto a max. a 5 mm dal bordo.

$$ \rightarrow \text { Fig. } \boxed {3 3} $$

Inserimento della curva inferiore del canale piatto

- Inserire la curva del canale piatto nell'apertura di scarico sul lato posteriore dell'apparecchio.

$$ \rightarrow \text { Fig. } 3 4 $$

Inserimento dell'apparecchio nel foro d'incasso del piano di lavoro

1. Assicurarsi che il cavo di collegamento sia collegato all'apparecchio.
2. Inserire attentamente l'apparecchio nel foro d'incasso del piano di lavoro.

$$ \rightarrow \text { Fig. } \boxed {3 5} $$

Realizzazione della conduttura tra l'apparecchio e il diffusore

1. Collegare tra loro i componenti del condotto a ricircolo.
2. Collegare il condotto a ricircolo con il bordo ricurvo del canale piatto alla parete posteriore del piano cottura.
3. Collegare il diffusore al condotto a ricircolo.

$$ \rightarrow \text { Fig. } \boxed {3 6} $$

$$ \rightarrow \text { Fig. } \boxed {3 7} $$

$$ \rightarrow \text { Fig. } \boxed {3 8} $$

Montaggio dell'apparecchio per il funzionamento a scarico d'aria

1. Per la modalità di scarico dell'aria, utilizzare la guarnizione e i filtri acustici.
2. Osservare le avvertenze sul condotto di scarico. → Pagina 29

Fissaggio della guarnizione

• Fissare la guarnizione sulla curva inferiore del canale piatto a max. a 5 mm dal bordo.

$$ \rightarrow \text {Fig.} \boxed {3 3} $$

Realizzazione della conduttura

1. Inserire la curva del canale piatto nell'apertura di scarico sul lato posteriore dell'apparecchio.
2. In caso di necessità montare altri elementi per la tubazione.

$$ \rightarrow \text { Fig. } \boxed {3 4} $$

Inserimento dell'apparecchio nel foro d'incasso del piano di lavoro

1. Assicurarsi che il cavo di collegamento sia collegato all'apparecchio.

2. Inserire attentamente l'apparecchio nel foro d'incasso del piano di lavoro.

$$ \rightarrow \text { Fig. } \boxed {3 5} $$

Realizzazione del collegamento allo scarico dell'aria

1. Fissare il tubo di scarico sulla curva del canale piatto.
2. Realizzare il collegamento all'apertura per lo scarico dell'aria.
3. Sigillare ermeticamente i punti di collegamento.

Inserimento del filtro

Nota: Inserire il filtro odori nel funzionamento a ricircolo d'aria.

Inserire il filtro acustico nella modalità di scarico dell'aria.

1. Osservare la direzione della corrente dell'aria dei filtri.
2. Inserire e spostare in avanti due dei filtri a sinistra e a destra all'interno dell'apparecchio.
3. Inserire gli altri filtri a sinistra e a destra nell'apparecchio.

$$ \rightarrow \text { Fig. } \boxed {3 9} $$

$$ \rightarrow \text { Fig. } 4 0 $$

Inserimento del filtro per grassi

▶ Inserire il filtro per grassi.
→ Fig. 41

Esecuzione del collegamento elettrico

1. Osservare i dati di collegamento riportati sulla targhetta.

2. Con 3N, allacciare il cavo alla presa di collegamento in conformità a quanto mostrato in figura. → Fig. 42

3. Con 2N, allacciare il cavo alla presa di collegamento in conformità a quanto mostrato in figura. → Fig. 43

4. Con 1N, allacciare il cavo alla presa di collegamento in conformità a quanto mostrato in figura. → Fig. 44

5. Con 2 L/2 N, allacciare il cavo alla presa di collegamento in conformità a quanto mostrato in figura. → Fig. 45

6. Osservare i colori dei cavi.

- BN: marrone

- BU: blu

- GN/YE: giallo e verde

- BK: nero

- GY: grigio

1. A seconda del tipo di allacciamento, se necessario, predisporre diversamente la disposizione dei manicotti terminali forniti di fabbrica.

2. Se necessario, per collegare due cavi, inserire un manicotto.

- Accorciare i manicotti.

- Rimuovere l'isolamento.

Controllo del funzionamento

1. Accendere l'apparecchio.

2. Se 0400 6053, come e significa che l'apparecchio non è stato correttamente collegato. → "Controllo e correzione del collegamento elettrico", Pagina 32

3. Se non compare alcun errore sul display dell'apparecchio, verificare il funzionamento del sistema di aspirazione in base alle istruzioni per l'uso.

Controllo e correzione del collegamento elettrico

1. Staccare l'apparecchio dalla rete elettrica.

2. Controllare se il collegamento sull'apparecchio (figura 4) e il collegamento laterale dell'edificio (figura 8) corrispondono allo schema di allacciamento riportato nelle presenti istruzioni per il montaggio. → "Preparazione del collegamento elettrico", Pagina 29 → "Esecuzione del collegamento elettrico", Pagina 32

3. Con 3N osservare la seguente figura. → Fig. 46

4. Con 2N osservare la seguente figura. → Fig. 47

5. Con 1N osservare la seguente figura. → Fig. 48

Passaggio dell'indicatore alla modalità a estrazione d'aria

1. Se necessario, per il funzionamento a estrazione d'aria occorre modificare opportunamente l'indicatore del controllo elettronico nelle impostazioni di base.

2. Consultare il capitolo Impostazioni di base nelle istruzioni per l'uso.

Smontaggio dell'apparecchio ATTENZIONE!

Gli attrezzi possono danneggiare il telaio dell'apparecchio.

▶ Non sollevare l'apparecchio tirandolo dall'alto.

1. Staccare l'apparecchio dalla rete elettrica.
2. Rimuovere il canale di scarico o i collegamenti di ricircolo d'aria.
3. Eliminare le fughe di silicone.
4. Estrarre l'apparecchio spingendolo dal basso.

nl

Leveringsomvang

Sette inn fettfiltre
