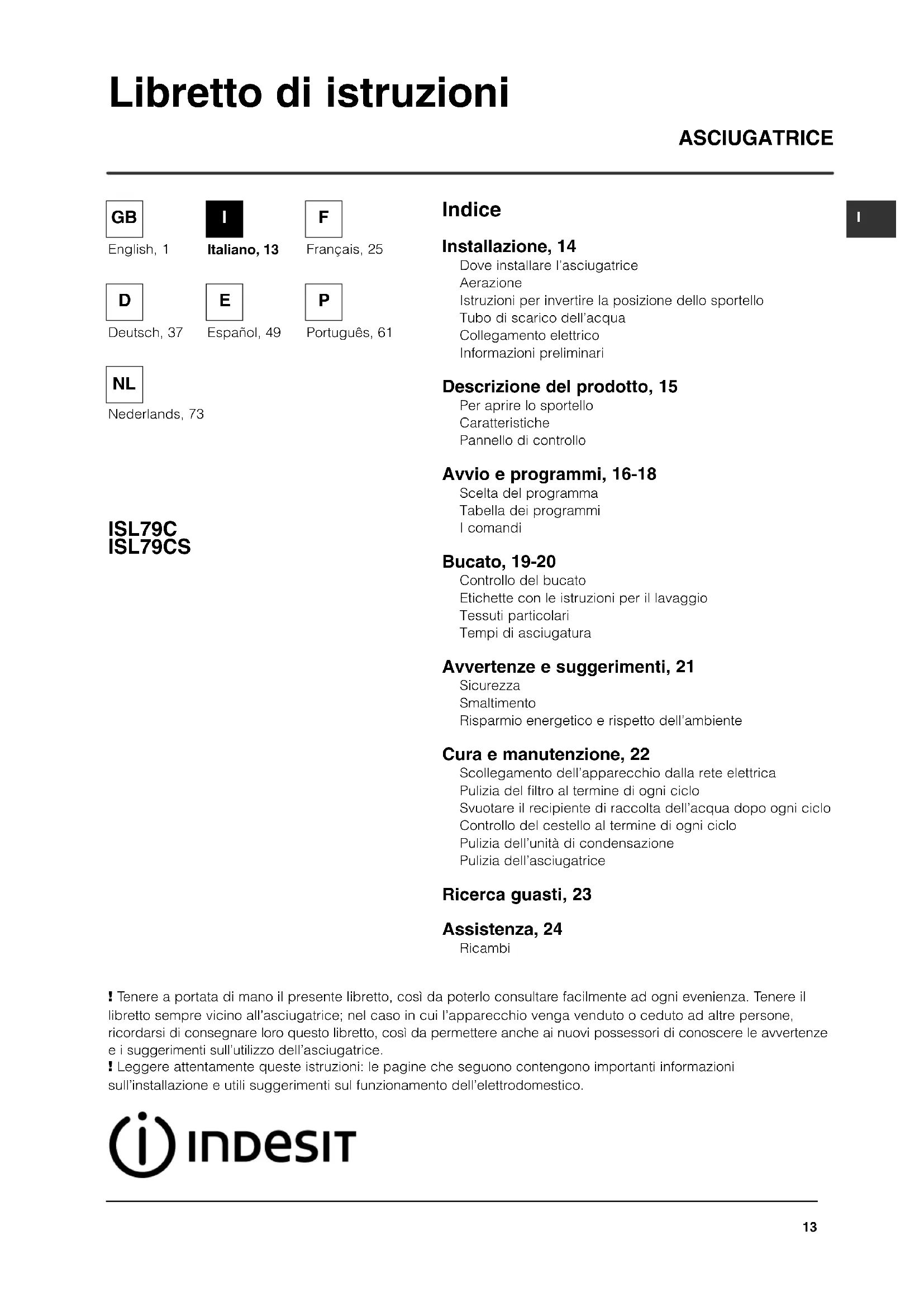

MANUALE UTENTE ISL 79 CS (EX) INDESIT

Dove installare l'asciugatrice

Aerazione

Istruzioni per invertire la posizione dello sportello.

Tubo di scarico dell'acqua

Collegamento elettrico

Informazioni preliminari

Descrizione del prodotto, 15

Per aprire lo sportello

Caratteristica

Pannello di controllo

Avvio e programmi, 16-18

Scelta del programma

Tabella dei programmi

I comandi

ISL79C ISL79CS

Bucato, 19-20

Controllo del bucato

Etichette con le istruzioni per il lavaggio

Tessuti particulari

Tempi di asciugatura

Avvertenze e suggerimenti, 21

Sicurezza

Smaltimento

Risparnio energetico e rispetto dell'ambiente

Cura e manutenzione, 22

Scollegamento dell'apparecchio alla rete elettrica

Pulizia del filtrio al termine di agli ciclo

Svuotare il recipiente di raccolta dell'acqua dopo agli ciclo

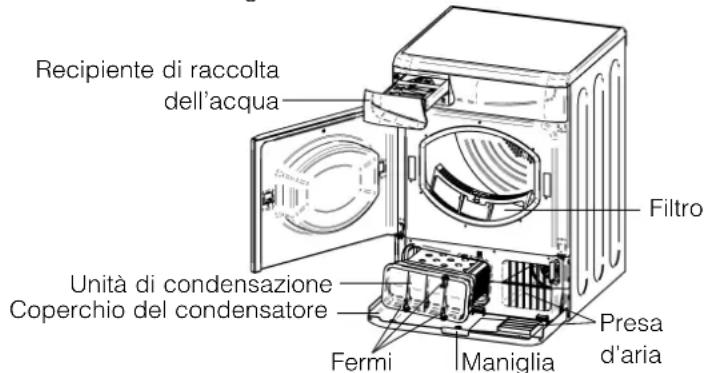

Controllo del cestello al termine di agli ciclo

Pulizia dell'unità di condensazione

Pulizia dell'asciugatrice

Ricerca guasti, 23

Assistenza, 24

Ricambi

! Tenere a portata di mano il presente libretto,osto da poterlo consultare facilemente ad agli evenienza. Tenere il libretto sempre vicino all'asciugatrice; nel caso in cui l'apparecchio venga venduto o ceduto ad altre persona, ricordarsi di conseignare loro quello libretto,osto da permettere anc che ai nuovi possessori di conoscere le avvertenze e i suggerimenti sull'utilizzo dell'asciugatrice.
! Leggere attendamente queste istruzioni: le pagine che seguono contengono importanti informazioni sull'installazione e utili suggerimenti sul funzionamento dell'elettrodomestico.

INDESIT

Dove installare l'asciugatrice

• Le fiamme possono danneggiare l'asciugatrice che deve pertanto essere installata lontano da cucine a gas, stufe, termosifoni o piani di cottura.

Se l'elettrodomestico verrà installato sotto un banco da lavoro, è necessario lasciare uno spazio vuoto di almeno 10 mm soprà il pannello superiore dell'elettrodomestico; i pannelli laterali dovranno invece avere uno spazio libero intorno di almeno 15

mm. In quello modo sera garantita la circolazione dell'aria. Controllare che le prese d'aria del pannello posteriore non siano ostruite.

Aerazione

É importante che l'ambiente in cui si utilizes l'asciugatricegia sufficientemente aerato Assicurarsi inoltre che l'ambiente in cui viene installata l'asciugatrice non sua umido e che vi sia un adeguato ricambio di aria. Garantire un adeguato flusso d'aria intorno all'asciugatrice in modo da permettere che I'accua prodotta durante il lavaggio si condensi; l'asciugatrice non funzionera correttamente se posizionata in uno spazio chiuso o all'interno di un mobile.

! Non è consigliabile che l'asciugatrice sia installata in un armadio, e non delve mai essere installata dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto dello sportello dell'asciugatrice.
! Se l'asciugatrice viene'utilizzata in una stanza piccola o fredda è possibile che si generi un po' di condensa.

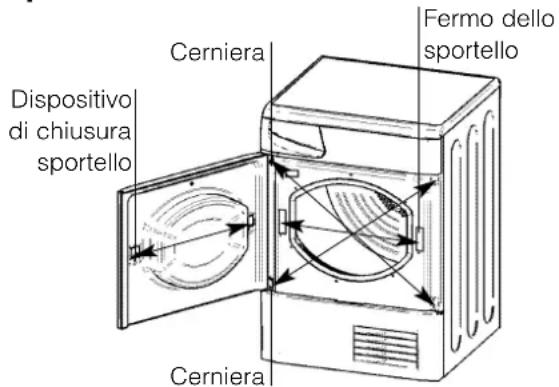

Istruzioni per invertire la posizione dello sportello

Lo sportello dell'asciugatrice è reversible ed è facile daambiare. Spostare diagonamente le staffe delle cerniere e le viti di chiusura. Invertire il dispositivo di chiusura ed il fermo dello sportello con le piastre di chiusura del lato opposto (vedere lo schema qui sopra).

Tubo di scarico dell'acqua

Se l'asciugatrice viene collocata vicino ad un tubo di scarico, è possibile far defluire l'acqua al suo interno. In questo modo si evita di dover svuotare il recipiente di raccolta dell'acqua. Se l'asciugatrice viene posizionata sopra o di fianco ad una lavatrice, cui condidere lo stesso scarico. L'altezza dello scarico deve essere inferiore a (1m) dal fondo dell'asciugatrice.

Rimuovere la clip e il tubo da qui...

Rimuovere la clip esistente e il tubo alla posizione individata (vedere schema).

Inserire un tubo di lunghezza adequata nel nuovo punto indicato (vedere schemae) e reinstallare la clip.

Assicurarsi che il tubo non sia schiacciato o attorcigliato quando l'asciugatrice si trova nella sua posizione finale.

Collegamento elettrico

Prima di insere la spina nella presa elettrica, verificare che:

• la presa sia dotata di messa a terra.
• la presa sia in grado di supportare la potenza massima prevista per l'asciugatrice, casi come indicata sull'etichetta che riporta le prestazioni di esercizio (vedere la sezione Desrizione del prodotto).
• la tensione di alimentazione sua compresa nei valori indicati dall'etichetta che riporta le prestazioni di esercizio (vedere la sezione Descrizione del prodotto).
• la presa sia compatibile con il tipo di spina dell'asciugatrice. In caso contrario, sostituire la spina o la presa.

! L'asciugatrice non pou essere installata in ambienti all'aperto,anche se riparati.Pou essere molto peri coloso esporre quello elettrodomestico alla pioggia o a un temporale.
!Dopo I'installazione dell'elettrodomestico, il cavo e la spina elettrica devono rimanere a portata di mano.
! Nonutilizzare prolonghe.
! Il cavo elettrico non deve essere tagliato né calpes tato.
! Controllare regolarmente il cavo elettrico e, se necessario, farlo sostituire solo da tecnici qualificati che installeranno un altro cavo specifico per quello elettrodomestico (vedere la sezione Assistenza).

Presso i rivenditori autorizzati è possibile acquistare cavi di ricambio e cavi più lunghi di quelli montati in fabbrica.

! Il produttore declina agli responsabilità nei casi in cui le presenti regole non vengano rispetto.
! Se si nutrono dei dubbi a riguardo, consultare un elettricista.

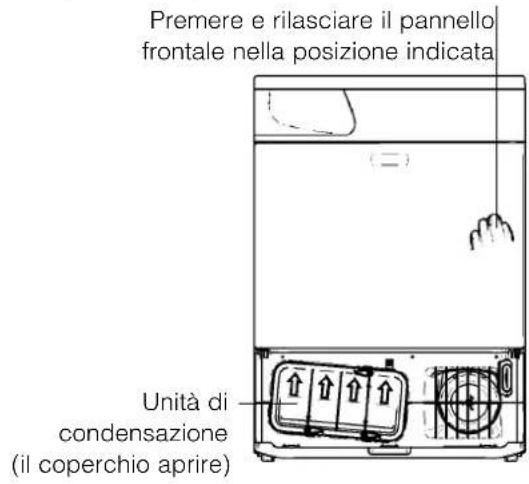

Informazioni preliminari

Una volta installata l'asciugatrice, prima di metterla in funzione, pulire l'interno del cestello, casi da rimuovere lo sporco che può essersi accumulato durante il trasporto.

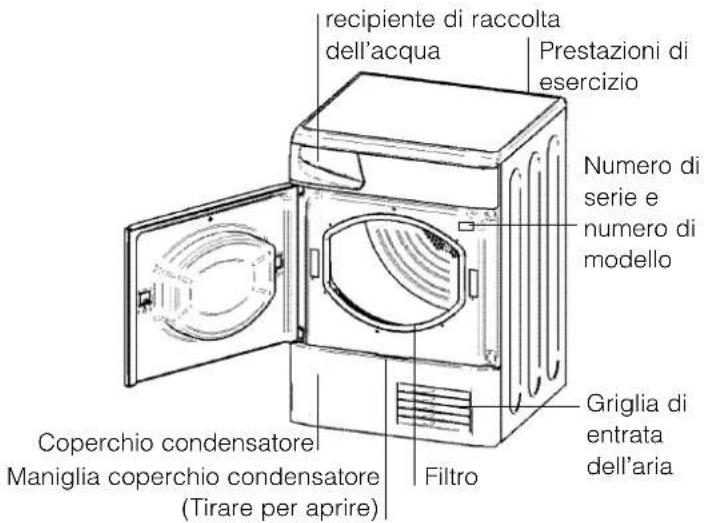

Per aprire lo sportello Caratteristiche

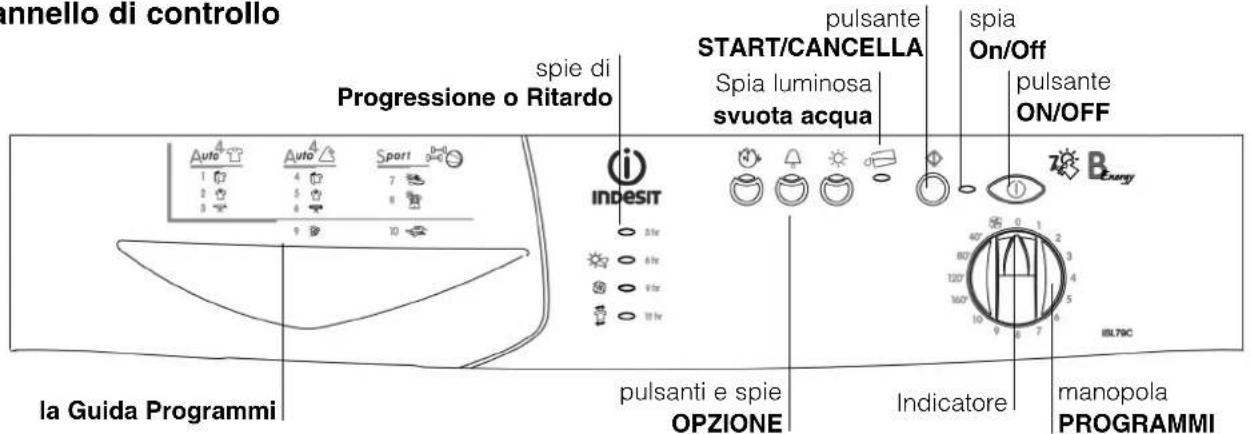

Pannello di controllo

Il pulsante START/CANCELLA avvia un programma selezionato. Quando si preme quello pulsante, verrà emesso un segnale acustico e le spie di avanzamento lampeggeranno per confirmare l'azione. Se non si ha impostato un programma il segnalatore acustico suonerà quattro volte. Quando un programma è in funzione, premendo quello pulsante si cancella il programma e si arresta l'asciugatrice (vedere la sezione Avvio e programmi).

I pulsanti e spie OPZIONE selezionano le opzioni disponibili per il programma selezionato (vedere la sezione Avvio e programmi). Le spie indicano che l'opzione è stata selezionata.

Con la Guida Programmi è possible consultare una simplice tabella dei programmi disponibili.

Spia luminoso Svuota acqua segnala che il recipiente di raccolta dell'acqua deve essere svuotato. Quando lampeggia indica che il recipiente è pieno. L'indicatore si spegnerà alcuni secondi dopo aver riposizzionato il recipiente vuoto; perché ciò sia possibile l'asciugatrice deve essere in funzione (vedere Comandi).

Nota Bene: se il recipiente è piano e l'indicatore acceso, l'asciugatrice non funzionera e i loro capi non verranno asciutti.

La spia On/Off segnala che I'asciugatrice e in funzione o pronta per selezionare un programma. Se esta spia lampeggia indica la presenza di un'anomalia (vedere Ricerca guasti).

Il pulsante ON/OFF Se l'asciugatrice è in funzione e viene premuto quello pulsante l'asciugatrice si arresta. Premendolo nuovamente, l'asciugatrice si riavvia.

Le spie di Progressione o Ritardo indicate lo stato del programma o, quando lampeggiano, il tempo impostato per la programmazione ridartata. Durante un avvio ritardato le spie lampeggiano per indicare il ritardo selezionato. Quando non lampeggiano indicate anni fase del programma all'accensione della spia corrispondente (vedere la sezione Avvio e programmi).

La manopola PROGRAMMI consente di impostare il programma desiderato: ruotarla fino a quando l'indicatore si troverà sul programma che si desidera selezionare (vedere la sezione Avvio e programmi).

Scelta del programma

1. Inserire la spina dell'asciugatrice nella presa di alimentazione elettrica.
2. Selezionare il bucato in base al tipo di tessuto (vedere la sezione Bucato).
3. Premere lo sportello per aprirlo e controllare la corretta posizione e la pulizia del filtrto ed accertarsi che il recipientiente di raccolta dell'acqua via vuoto e posizionato correttamente (vedere la sezione Manutenzione).
4. Caricare l'elettrodomestico, facendo attenzione ad evitare che migliorhe indumento possa frapporsi tra lo sportello e la relativa guarnizione. Chiudere lo sportello.
5. Se la spia On/Off non è accesa: Premere il pulsante ON/OFF ①
6. Scegliere un programma verificando la Guida Programmi (vedere Programmi) e andere leindicazioni per ciascun tipo di tessuto (vedere Bucato). -Selezionare un programma ruotando la manopola PROGRAMMI.
7. Impostare un tempo di ritardo ed altre opzioni, se necessario.

8. Se si desidera selezionare il segnalatore acustico, alla fine del programma, premere il pulsante opzione ALLARME.

9. Premere il pulsante START per avviare il programma. Durante il funzionamento, è possibile aprire lo sportello per estrarre i capi che nel fratto si sono asciugati e lasciare asciugare gli altri. Dopo aver richiuso lo sportello, è necessario ripremere il pulsante START, perMETTERe nuovamente in funzione l'asciugatrice.

10. Durante gli ultimi minuti dei programmi di asciugatura, prima del termine del programma, viene inserta la fase ASCIUGATURA A FREDDO (i tessuti vengono raffreddati), Questa fase deve sempre essere attivata per terminare il ciclo.
11. Quando il programma è terminato, il segnalatore acustico suona, se questa opzione è selezionata. Aprire lo sportello, estrarre il bucato, pulire il filtrone e metterlo nuovamente in posizione. Svuotare il recipientie di raccolta dell'acqua e rimetterlo al suo posto (vedere la sezione Manutenzione). Se non si estrae immediatamente il bucato, l'asciugatrice funzionera occasionally per 10 ore o finché non viene aperto lo sportello.
12. Scollegare l'asciugatrice dalla rete elettrica.

Programma di stiratura facile

"Stiratura facile" è un breve programma di 10 minuti (8 minuti di riscaldamento seguiti da 2 minuti di asciugatura a freddo) che gonfia le fibre dei tessuti rimasti immobili per un lungo periodo di tempo. Il ciclo distende le fibre dei capi in modo da agevolarne la stiratura e la piegatura.

! Questo non è un programma di asciugatura e non va quindi utilizzato con capi più bagnati.

Per risultati ottimali:

1. Non caricare il cestello otre la capacità massima. I seguenti valori si riferiscono al peso degli indumenti asciutti:

Tessuto Carico massimo

Cotone e Misto cotone 2,5 kg

Sintetico 2 kg

Denim 2 kg

1. Svuotare l'asciugatrice subito dopo la fine del programma; appendere,iegare o stirare i capi per poi riporli nell'armadio. Se ciò non fosse possibile, ripetere il programma.

L'effetto prodotto dal programma "Stiratura facile" varia da tessuto a tessuto. I migliori effetti si ottengono su tessuti tradizionali, quali Cotone o Misto cotone; invece, le caratteristiche di tessuti quali le fibre acriliche o il Tencel® non consentono di ottenerere gli stessi risultati.

Programma sport Speciale Scarpe

• Questo è un programma per asciugare un paio di scarpe sportive di misura da 37-46.
  Le scarpe devono essere state lavate e centrifugate ad una velocita di centrifuga minima di 400rpm.

Devono essere usate con l'apposita rastrelliera per scarpe fornita. Se si asciugano scarpe nel tamburo l'asciugatrice verrà danneggiata.

Rimuovere il detto da la sua posizione nella parte anterio dell'asciugatrice e posizionare la rastrelliera.
- Infilare i lacci all'interno delle scarpe e caricare le scarpe con le punte rivolte in basso e le suole davanti.
- I tempi di asciugatura variano dal formato e dal tipo di scarpa. Se le scarpe non sono completenesse asciutte alla fine del programma, avviare nuovamente il programma.

! Non asciugare scarpe con gel all'interno o luci lampeggianti.

! Asciugare solo scarpe fatte di materiale sintetico o tela.
! Al terme del programma rimuovere la rastrelliera per scarpe e riposizionale il filtr.

Speciale Sport

• Qesto è un programma per asciugare in sucurrezza indumenti, come tute da ginnastica e calzoncini contrassegnati con il symbolo

• Può tessere usati per carichi fino ad 1.5kg

• Consigliamo di rivoltare gli indumenti prima dell'avvio dell'asciugatura.
• Questo programma impieghera fino a 130 minuti. Il tempo attuale varia dalle dimensioni, dalla densità del carico e dalla velocità di centrifuga usata nella lavatrice.
  I carichi asciugati con quello programma sono di solito pronti da indossare, ma in alcuni indumenti più pesanti i bordi potrebbero essere leggermente umidi.

Programmi

! Se la spia On/Off non è accesa; Premere il pulsante ON/OFF e selezionare il programma.

Programma	Funzione Impostazione	Nota:
1 Cotone Asciugatura armadio	Asciuga gli indumenti con impostazione temperatura alta, pronti per essere riposti nell'armadio.	1. Posizionare la manopola PROGRAMMI su 1.2. Selezionare eventuali opzioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)Avvio ritardato \( \blacktriangle \)
2 Cotone Asciugatura appendino	Asciuga gli indumenti con impostazione temperatura alta, pronti per essere appesi.	1. Posizionare la manopola PROGRAMMI su 2.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)Avvio ritardato \( \blacktriangle \)
3 Cotone Pronti per la stiratura	Asciuga gli indumenti con impostazione temperatura alta, pronti per la stiratura.	1. Posizionare la manopola PROGRAMMI su 3.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)Avvio ritardato \( \blacktriangle \)
4 Sintetici Asciugatura armadio	Asciuga gli indumenti con impostazione temperatura alta, pronti per essere riposti nell'armadio.	1. Posizionare la manopola PROGRAMMI su 4.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)Avvio ritardato \( \blacktriangle \)
5 Sintetici Asciugatura appendino	Asciuga gli indumenti con impostazione temperatura alta, pronti per essere appesi.	1. Posizionare la manopola PROGRAMMI su 5.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)Avvio ritardato \( \blacktriangle \)
6 Sintetici Pronti per la stiratura	Asciuga gli indumenti con impostazione temperatura alta, pronti per la stiratura.	1. Posizionare la manopola PROGRAMMI su 6.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)Avvio ritardato \( \blacktriangle \)
7 Speciale Scarpe	Asciuga le scarpe con impostazione bassa temperatura, pronte per essere indossate (vedere pagina precedente).	1. Posizionare la manopola PROGRAMMI su 7.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)
8 Speciale Sport	Asciuga gli indumenti sportivi con impostazione Bassa temperatura, pronti per essere indossati (vedere pagina precedente).	1. Posizionare la manopola PROGRAMMI su 8.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)Avvio ritardato \( \blacktriangle \)
9 Delicati Acrilici	Asciuga gli indumenti delicati con impostazione bassa temperatura, pronti per essere indossati.	1. Posizionare la manopola PROGRAMMI su 9.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)Avvio ritardato \( \blacktriangle \)
10 Stiratura facile	Programma breve (circa 10 minuti) che ammorbidisce le fibre dei capi pronti per la stiratura.	1. Posizionare la manopola PROGRAMMI su 10.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Non è un programma di asciugatura (vedere pagina precedente).Opzioni disponibili:Allarme \( \blacktriangle \)
Asciugatura temporizzata (160, 120, 80 o 40 minuti)	Asciuga il bucato umido che si desidera asciugare a bassa temperatura o piccolo carichi (inferiore ad 1kg).Puo essere usato con l'opzione temperatura alta se si preferisce useare un programma a tempo.	1. Posizionare la manopola PROGRAMMI sul tempo desiderato: 160, 120, 80 or 40.2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)Temperatura alta \( \blacktriangle \)Avvio ritardato \( \blacktriangle \)Consultare i tempi di asciugatura suggeriti (vedere Bucato).Gli ultimi 10 minuti di Questi programmi sono Il funzionamento a freddo (vedere sotto).
Asciugatura a freddo	Programma breve (circa 10 minuti) che raffredda le fibre o i capi.	1. Posizionare la manopola PROGRAMMI su 2. Selezionare eventuali opioni, se necessario.3. Premere il pulsante START \( \diamondsuit \) .	Opzioni disponibili:Allarme \( \blacktriangle \)

I Comandi

manopola PROGRAMMI

! Avvertenza, Se dopo aver premuto il pulsante START, la posizione della manopola programmi èambiata, la nuova posizione NON cambiera il programma selezionato.

! Posizione 0, ruotando la manopola sulla posizione 0 si proceeds al reset e alla cancellazione di un programma.

- Pulsanti OPZIONE / spie

Questi pulsanti vengono usati per personalizzare il programma selezionato secondo le proprie esigenze. Un programma deve essere selezionato con la manopola programmi prima di selezionare un'opzione. Non tutte le opzioni sono disponibili per tutti i programmi (vedere la sezione Avvio e programmi). Se un'opzione non è disponibile e si preme il pulsante, il segnalatore acustico suonerà quattro volte. Se l'opzione è disponibile, il segnale acustico suonerà solo una volta e l'opzione sopra alle spie dei pulsanti si illuminerà per confermare la selezione. Dopo aver premuto il pulsante START, è possibile cancellare solo l'opzione Allarme.

Progressione ( Asciugatura, Asciugatura a freddo, Post Trattamento antipiega)/Ritardo (3 ore, 6 ore, 9 ore, 12 ore) Spie

Quando l'indicatore luminoso sopra del al pulsante di programmazione ritardata è accesso, queste spi lampeggiano per indicare che è stato selezionato il tempo di ritardo. Durante altri programmi esse indicano la fase dell'asciuagatrice, ognuna si accende all'avvio della fase corrispondente.

Avvio Ritardato

L'avvio di alcuni programmi (vedere la sezione Avvio e programmi) cui si sono in situ. I am not sure if I have heard of them.

Quando è in corso un avvio ritardato la spia sopra del al pulsante di ritardo sare assa e il periodo di ritardo selezionato lampeggerà (dopo aver premuto il pulsante START). Per impostare un avvio ritardato, premere il pulsante del Tempo di Ritardo e la spia sopra del al pulsante si accenderà insieme alla spia di ritardo di 3 ore. Premendo nuovamente il pulsante si procedera all'aumento del ritardo a 6 ore, la spia di 3 ore si spegnerà e si accenderàQLlla di 6 ore. Ogni volta che si preme il pulsante l'impostazione del ritardo augenterà di 3 ore, come indicato alla spia correspondente. Se la spia di 12 ore è accesa, premendo nuovamente il pulsante si cancellerà il ritardo.

É inoltre possibl cancellare il ritardo ruotando la manopola di programmazione a 0, attendendo il suono dell'avvisatore acustico e quindi tornando al programma selezionato.

Pre-trattamento antipiega

Una volta selezionato un avvio ritardato, i capi vengono asciugati occasionale durante il periodo di ritardo, per contribuire ad evitare la formazione di pieghe.

Temperatura Alta

Quando disponibile, quello pulsante selezione una temperature alta. Premendo quello pulsante si selezione una temperature alta e la spia sopra del adesso si accende. I programmi a tempo hanno preimpostata una temperature Bassa; se la spia accanto al pulsante è accesa, premendo il pulsante si selezione un'impostazione con temperature Bassa e la luce si spegne.

Allarme

Disponibile in tutti i programmi, con il segnalatore acustico da un segnale alla fine del ciclo di asciugatura, per ricordare che gli indumenti sono pronti per essere rimossi. Premere il pulsante e la spia indicherà che l'opzione è selezionata.

Post Trattamento antipiega

Gli indumenti vengono asciugati occasionally durante la fine dei cici di asciugatura e asciugatura a freddo, per evitare la formazione di pieghe nel caso la biancheria non venga rimossa immediamente durante la fine del programma.

Spia luminoso Svuota acqua / Recipiente

(Se l'asciugatrice è stata collegata ad una tubazione di scarico Questa spia più essere注意事项, dalo che non è necessario svotare il recipiente dell'accua). Quando Questa spia è accesa (non lampeggiante) ricorda di svotare il recipiente dell'accua. Se il recipiente si riempie nel corso di un programma, il riscaldatore si spegne e l'asciugatrice avvia una fase di Ascuiatura ad Aria Fredda, quando la spia lampeggia e l'avvisatore acustico emette un suono. Dopo di che si arresta, tutte tre le spie di progresso e la spia di ritardo di 3 ore si accendono e la spia di svuotamento acqua lampeggia. è necessario svotare il recipiente dell'accua e riavviare l'asciugatrice, altrimenti i capi non si asciugheranno. Dopo il riavvio dell'asciugatrice occorrera attendere alcuni secondi per lo spegnimento della spia. Per evitare quello procedimento svotare sempre il recipiente dell'accua, ad agli utilizzato dell'asciugatrice (vedere la sezione Manutenzione).

- Apertura Sportello

Aprendo lo sportello durante il funzionamento di un programma, l'asciugatrice si arresterà e si avranno le seguenti consequences:

• Tutte 3 le spie di progresso e la spia di ridardo di 3 ore si accendono.
• Durante una fase di ritardo, il ritardo continuera ad essere conteggiato. Il pulsante START deve essere premuto per ripristinare un programma di ritardo. Una delle spie di ritardo lampeggerà perindicare l'attuale impostazione del tempo di ritardo.
• Il pulsante di START deve essere premuto per riprendere il programma. Le spie di progresso andranno ad indicare lo stato attuale.
• Durante l'asciugatura a freddo o la fase post-trattamento antipiega di un programma di asciugatura ed in qualsiasi momento durante i programmi asciugatura ed asciugatura a freddo, il programma terminerà. Premendo il pulsante START verrà riavviato un nuovo programma dall'inizio.
• Cambiando la manopola programmi si selezionera un nuovo programma, dopo aver premuto il pulsante START E'possible usare esta funzione per selezionare il programma ascugatura a freddo per raffreddare gli indumenti, se sono asciutti a sufficienza.

- Nota

In caso di interruzione di corrente, spegnere l'alimentazione o rimuovere la presa, premere il pulsante START ed il programma verrà ripristinato.

Controllo del bucato

• Controllare i simboli riportati sulle etichette dei varicapi, per verificare se l'indimento cui esereintrodotto nell'asciugatrice.
• Distinguere il bucato in base al tipo di tessuto.
• Svuotare la tasche e controllare i bottoni.
• Chiudere le lampo e i ganci e allacciare sanza stringere cinture e lacci.
  Strizzare gli indumenti per eliminare la maggiore quantità di acqua possibile.

! Non caricare l'asciugatrice con capi totalmente pieni d'acqua.

Dimensioni massimi di carico

Non caricare il cestello oltre la capacité massima. I seguenti valori si riferiscono al peso degli indumenti asciutti:

Fibre naturali: massimo 7 kg

Fibre sintetiche: massimo 3kg

! NON sovraccaricare l'asciugatrice perché ciò ridurà l'efficienza dell'elettrodomestico.

Carico tipo

Notabene: 1kg = 1000g

Indumenti

Camicetta Cotone 150 g Altro 100 g

Abito Cotone 500 g Altro 350 g

Jeans 700 g

10 pannolini 1000 g

Camiccia Cotone 300 g Altro 200 g

T-Shirt 125 g

Biancheria da casa

Coperta Cotone 1500 g (Matrimoniale) Altro 1000 g
Tovaglia grande 700 g
Tovaglia piccola	250 g
Straccio da cucina	100 g
Telo da bagno	700 g
Asciugamano	350 g
Lenzuolo matrimoniale	500 g
Lenzuolo singolo	350 g

Se si mischiano i capi in tessuto sintetico con capi in cotone, questi ultimi potrebbero risultare ancora bagnati al termine del ciclo di asciugatura. In quello caso, avviare un ulteriore breve ciclo di asciugatura.

• Nota bene: Quando imposti la durata di asciugatura nei programmi temporizzati ricorda che negli ultimi 10 minuti, automaticamente, inizIERa la fase di asciugatura a freddo in cui l'asciugatrice raffreddera i loro capi.

Etichette con le istruzioni per il lavaggio

Controllare con attenzione le etichette degli indumenti, specialmente se si tratta della prima volta che si introduce il capo in un'asciugatrice. Di seguito sono riportati i symboli più comuni:

Può essere insertito nell'asciugatrice

Non insertire nell'asciugatrice

Asciugare ad alta temperatura

Asciugare a bassa temperatura

Indumenti non adatti al trattamento di asciugatura

• Capi che contengono parti in gomma o materiali similii, membrane di plastica (cuscini, imbottiture o impermeabili in PVC) e agli tipo di tessuto inflammabile o che contenga sostanze inflammabili (asciugamani sporche di lacca).
• Fibre di vetro (alcuni tipi di tendaggi)
• Indumenti completeness asciutti
• Tessuti contrassegnati con il symbolo (vedere la sezione Tessuti particolari), che possono essere puliti con prodotti speciali di pulizia domestica.Seguire attendamente le istruzioni.
• Elementi troppo voluminosi (piumoni, sacchi a belo, cuscini, imbottiture, copriletto e cosi via), che si espandono durante l'asciugatura ed impedisconoosi all'aria di circolare nell'asciugatrice.

Tessuti particulari

Coperte e copriletti: tessuti in acrilico (Acilan, Courtelle, Orion, Dralon) devono essere asciugati con estrema cura a temperatura BASSA. Non impostare mai tempi di asciugatura lunghi.

Indumenti con pieghe o plissettati: leggere le istruzioni di asciugatura fornite dal produttore.

Capi inamidati: non mischiare questi capi con altri capi non inamidati. Rimuovere la maggiore quantità possibile della soluzione iniziale prima di insertire i capi nell'asciugatrice. Non asciugare questi capi per troppo tempo: l'amido diverrebbe polvere lasciando gli abiti troppo morbidi e venendo meno la sua stessa funzione.

Tempi di asciugatura

La tabella riportata di seguito indica i tempi APPROSSIMATIVI di asciugatura espressi in minuti. I valori si riferiscono ad indumenti asciutti:

Cotone Alta temperatura
Tempi di asciugatura dopo lavaggi in lavatrici da 800-1.000 giri al minuto
		Mezzo carico	Piano carico
1kg 2kg 3kg	4kg 5kg	6kg 7kg
30-50	50-70	70-80 80	-100 100	-120 120	-140 140	-160
Sintetici Bassa temperatura
Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori
		Mezzo carico Pieno carico
1kg 2kg 3kg
30-40		40-50			50-70
Acrilico A / B Bassa temperatura
Tempi di asciugatura dopo lavaggi in lavatrici a velocità inferiori
Mezzo carico			Piano carico
1kg			2kg
40-80			80-140

I tempi sono approssimativi e possono variare in base a:

• Quantità di acqua trattenuta dai capi dopo la centrifugata: le asciugamani e in genere i capi delicati trattengono molta acqua.
• Tessuto: i capi dello stesso tessuto, ma con trama e spessore differente, avranno sicuramente tempi di asciugatura diversi.
• Quantità di bucato: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.
• Asciuagatura: se i capi devono essere stirati, è consigliabile estrarli dall'asciugatrice quando sono ancora umidi. I capi che devono essere completamente asciutti, possono,invece essere lasciati più a lungo.
• Temperatura impostata.
• Temperatura della stanza: più è Bassa la temperature della stanza in cui si trovava l'asciugatrice, più tempo sare necessario per l'asciugatrice degli indumenti.
  Volume: alcuni capi voluminosi richiedono particolare cura nel processo di asciugatura. è consigliabile rimuovere questi capi, scuoterli e inserirli nuovamente nell'asciugatrice: esta operazione deve essere ripetuta diverse volte durante il ciclo di asciugatura.

! Non asciugare troppo gli indumenti. L'umidità naturale contentura nei tessuti serve a conservarne la morbidezza e la vaporosità.

! Questo elettrodomestico è stato progettato e realizzatorio rispettotando gli standardi sicurezza internazionale. Queste avvertenze vengono fornite per motivi di sicurezza e devono essere osservate attendamente.

Sicurezza

• Questa asciugatrice non deve essere usata da persone (compreso bambini) con capacité mentali, fisiche o sensoriali ridotte,oswana esperienza e conoscenza, a meno che non vengano fornite supervisione oistruzioni relative all'uso del disposivo da parte di una persona responsable della loro sicurezza.
• Questa asciugatrice è stata progettata per uso domestico e non professionale.
  Non toccare I'elettrodomestico wheno si e a piedi nudi ne con le mani o piedi bagnati.
  Per scollegare l'elettrodomestico alla rete di alimentazione,bisogna tirare la spina: mai il cavo.
• Non lasciare avvincare i bambini all'elettrodomestico in funzione. Dopo l'uso, spegnere l'asciugatrice e scollegarla alla rete di alimentazione. Tenere lo sportello chiuso, per evitare che i bambini possano utilizzato l'asciugatrice come un gioco.
  I bambini devono essere sorvegliati per assicurarsi che non giochino con l'asciugatrice.
• L'elettrodomestico delve essere installato correttamente e delve avere un'adeguata aerazione. É importante non ostruire mai la presa d'aria sulla parte frontale dell'asciugatrice e lo sfiato sul retro (vedere la sezione Installazione).
  Non utilizzare l'asciugatrice sulla moquette, nel caso in cui l'altezza del pelo sia tale da impedire l'ingresso dell'aria atraverso la base dell'asciugatrice.
• Verificare che l'asciugatrice sia vuota prima di iniziare a caricarla.
  La parte posteriore dell'asciugatrice può diventare molto calda. Evitare assolutamente di toccarra durante il funzionamento dell'elettrodomestico.
• Non utilizzato l'asciugatrice se il filtrlo, il recipiente di raccolta dell'accua ed il condensatore non sono posizionati correttamente (vedere la sezione Manutenzione).
  Nonutilizzare ammorbidente liquido per i tessuti nell'asciugatrice;aggiungerlo all'ultimo risciacquo del ciclo di lavaggio.
  Non sovraccaricare I'asciugatrice (vedere la sezione Bucato per i vari limiti di carico).
  Non inseire capi completeness bagnati.
• Prima di essere caricati nell'asciugatrice, i capi devono essere lavati con acqua e sapone, risciacquati e infine centrifugati. L'asciugatura di capi che NON siano stati precedentemente lavati con acqua, determina il pericolò di incendio.
• Seguire sempre conattenzione tutte le istruzioni riportate sulle etichette per il lavaggio dei capi (vedere la sezione Bucato).
  Non caricare nell'asciugatrice capi precedenteamente trattati con prodotti chimici.
  Non asciugare mai articoli contaminati con sostenze inflammabili (olio da cucina, acetone, alcol, petrolio, cherosene, sostenze per la rimozione di macchie, trementina, cere, sostane per la rimozione di cera e spray per capelli), a meno che non siano stati lavati in acqua calda con una quantità aggiuntiva di detergente.
  Non asciugare gomma, articolie vestiti con il fondo in gomma, cuscini con imbottitura di gommapiuma, schiuma di lattice, gomma, plastica, cuffie

per doccia, tessuti resistenti all'acqua, pannolini, rivestimenti, polietilene o carta.

Non introdure nell'asciugatrice capi troppo voluminosi.
Non asciugare fibre acriliche ad alte temperature.
- Completare agli programma con la relativa fase di Asciuagatura a freddo.
Non spagnere l'asciugatrice se vi sono ancora capi caldi all'interno.
- Pulizia del filtro dopo ogni utilizzato (vedere la sezione Manutenzione).
- Svuotare il recipiente di raccolta dell'acqua dopo anni utilizzato (vedere la sezione Manutenzione).
- Pulire regolarmente l'unità di condensazione (vedere la sezione Manutenzione).
- Evitare l'accumulo di laniccio intorno all'asciugatrice.
Non salire sul pannello superiore dell'elettrodomestico, perché in quello modo si potrebbe danneggiare gravamente l'asciugatrice.
- Rispettare sempre gli standard e le caratteristiche elettriche (vedere la sezione Installazione).
- Acquistare solo accessori e parti di ricambio originali (vedere la sezione Assistenza).

! AWERTENZA: non arrestare mai l'asciugatrice prima della fine del ciclo di asciugatura, a meno che tutti gli articoloni non siano stati rimossi velocemente e stesi, casi da dissipare il calore.

Smaltimento e Riciclaggio

Come parte del nostro costante impegno in difesa dell'ambiente, ci riserviamo il diritto di utilizzare componenti riciclati per diminuire i costi del cliente e ridurre lo spreco di materiali.

• Smaltimento del materiale di imballaggio: seguire le normative locali in tema di smaltimento, così da permettere di riciclare l'imballaggio.
  Per ridurre rischi di incidenti ai bambini, rimuovere la porta e la spina, quando tagliare il cavo di alimentazione a filo con l'apparecchio. Smaltire queste parti separamente, per assicurarsi che l'apparecchio non possa più essere collegato ad una presa di corrente.

Dismissione degli elettrodomestici

La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmio energetico e rispetto dell'ambiente

• Strizzare bene i capi per rimuovere tutte l'acqua possibile prima di introdurli nell'asciuugatrice (se si utilizes una lavatrice, impostare un ciclo di centrifuga). In questo modo si risparmieranno tempo ed energia durante l'asciuagatura.
• Ogni volta che si utilizza l'asciugatrice e piano carico, si risparmia energia: capi singoli e piccoli carichi, impiegano più tempo ad asciugarsi.
• Pulire il fatto alla fine di ogni ciclo di asciugaturaosi da contentere i costi connessi al consumoenergetico (vedere la sezione Manutenzione).

Scollegamento dell'apparecchio alla rete elettrica

! L'asciugatrice deve essere sempre scollegata quando non è in funzione, durante le operazioni di pulizia e durante qualsiasi operazione di manutenzione.

Pulizia del filtro dopo agli giorni ciezo

Il filtrò è un componemente fondamentale dell'asciugatrice: la sua funzione è quella di raccogliere il laniccio e i rugoli che si formano durante l'asciugatura. Al termine di agli ciclo di asciugatura, è quindi importante pulire a fondo il filtrò, sciacquandolo tutto l'acqua corrente o pulendolo con l'aspirapolvere. Se il filtrò si intasa, il flusso dell'aria all'interno sare gravamente compromesso: I tempi di asciugatura si allungheranno eosi si consumera molta più energia. Potrebberoanche verificarsi danni all'asciugatrice.

Il filtering si trovava vicino alla guarnizione (vedere a figura). Rimozione del filtering:

1. Tirare verso l'alto il manico in plastica del filtro (vedere a figura).
2. Pulire il filtro e riposizionarlo correttamente. Assicurarsi che il filtrio sia inserto fino in fondo nel relativivo alloggiamento dell'asciugatrice.

! Nonutilizzare l'asciugatrice se il filtrono non è stato riposizionato.

Svuotare il recipiente di raccolta dell'acqua dopo agli ciclo

Estrarre il recipiente dall'asciugatrice e svuotarlo in un lavandino o in un altro scarico adatto, quindi riposizionarlo correttamente.

Controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura.

Controllo del cestello al termine di agli ciclo

Rutare il cestello manualmente per rimuovere i piccoli capi (fazzoletti) che potrebbero essere rimasti all'interno dell'asciugatrice.

Pulizia del Tamburo

! Per la pulizia del tamburo non usare abrasivi, lana di acciaio o agenti di pulizia di acciaio inossidabile.

Potrebbe formarsi una patina colorata sul tamburo di acciaio inossidabile, quello potrebbe essere causato da una combinazione di acqua e/o di agenti di pulizia, come ammonbidente del lavaggio. Questa patina colorata non avrare alcun effetto sulle prestazioni dell'asciugatrice.

Pulizia dell'unità di condensazione

Rimuovere periodicamente (ogni mese) l'unità di condensazione e rimuovere l'eventuale lanugine formatasi tra le piastre sciacquandola sotto il rubinetto con acqua fredda, sul lato posteriore del condensatore.

Come rimuovere il condensatore:

1. Scollegare l'asciugatrice dalla rete elettrica e après lo sportello.
2. Aprire il coperchio del condensatore (vedere schema). Sbloccare i tre fermi ruotandoli a 90^ in senso antiorario, quindi estrarre il condensatore dall'asciugatrice agenda sull'impugnatura.
3. Pulire la superficie delle guarnizioni di tenuta e riposizionare l'unità accertandosi che i fermi siano stati bloccati.

Pulizia

• Le parti esterne in metallo e plastica e le parti in gomma possono essere pulite con un panno umido.
  Periodicamente (ogni 6 mesi) aspirare la griglia della presa d'aria frontale e gli sfiati sul retro dell'asciugatrice per rimuovereogni eventuale formazione di lanugine, filo o polvere. Inoltre per rimuovere accumuli di lanugine alla parte frontale del condensatore e dalle aree dei filtri, pulire di tanto in tanto con un'aspirapolvere.

! Non usare solventi o abrasivi.
! L'asciugatrice utilizza dei componenti a sfera che non necessitano di lubrificazione.
! Far controllare regolarmente l'asciugatrice da personale tecnico qualificato per la sicurezza delle parti elettriche e meccaniche (vedere la sezione Assistenza).

Potrebbe accadere che l'asciugatrice sembi fuori uso. Prima di contattare il centro di assistenza (vedere la sezione Assistenza), analizzare i seguenti suggerimenti per la risoluzione dei problemi:

Problema:

Possibili cause / Soluzioni:

L'asciugatrice non si accende.

• La spina potrebbe non essere inserita oppure potrebbe non riuscire a fare incontrato.
• Potrebbe essersi verificata una mancanza di corrente.
• Il fusibile potrebbe esseri bruciato. Provare a collegare un alto elettrodomestico alla stessa presa.
• Se si utilizes una prolonga, provare a insertire la spina dell'asciugatrice direttamente nella presa.
• Lo sportello potrebbe non essere chiuso correttamente.
• La manopola PROGRAMMI potrebbe non essere stata impostata correttamente (vedere la sezione Avvio e programmi).
• Potrebbe non essere stato premuto il pulsante START (vedere la sezione Avvio e programmi).

Il ciclo di asciugatura non viene avviato.

• Potrebbe essere stato impostato un intervallo di tempo di attesa (vedere la sezione Avvio e programmi).

L'asciugatura impiega troppo tempo.

• Ilchio potrebber non essere stato pulito correttamente (vedere la sezione Manutenzione).
• Potrebbe essere necessario svuotare il recipiente di raccolta dell'acqua? La spia di svuotamento acqua lampeggia? (vedere la sezione Manutenzione).
• Il condensatore ha bisogno di essere pulito? (vedere la sezione Manutenzione)
• La temperatura impostata potrebbe non essere adatta al tipo di tessuto da asciugare (vedere la sezione Avvio e programmi, e vedere Bucato).
• Potrebbe non essere stato selezionato il tempo di asciugatura corretto per il tipo di carico (vedere la sezione Bucato).
• La griglia della presa d'aria o gli sfiati sul retro potrebbero essere ostruiti (vedere la sezione Installazione, e la sezione Manutenzione).
  Gli indumenti erano forse troppo bagnati (vedere la sezione Bucato).
  L'asciugatrice potrebbe essere sovraccarica (vedere la sezione Bucato).

La spia di svuotamento acqua lampeggia ma l'asciugatrice è stata avviata da poco.

• Il recipiente dell'acqua probabilitmente non è stato svuotato all'avvio del programma. Non attendere il segnale di svuotamento acqua, controllare sempre il recipiente e svuotarlo prima dell'avvio di un nuovo programma di asciugatura (vedere la sezione Manutenzione).

La spia di svuotamento acqua è accesa e il recipiente dell'acqua non è piano.

• Énormale, la spia lampegia quando il recipiente è piano. Se la spia è accesa ma non lampegia serve solo a ricordare di svuotare il recipiente (vedere la sezione Avvio e programmi).

La spia ON/OFF lampeggia per individre un'anomalia.

• Se la spia ON/OFF lampeggia insiema alle spie avvio ritardato e alta temperatura; O la spia ON/OFF lampeggia insiema alle spie avvio ritardato, allarme, alta temperatura e svuota acqua, in quosti casi: - Spagnere l'apparecchio e togliere la spina. Pulire il filtro ed il condensatore (vedere la sezione Manutenzione). Ripositionare la spina, accendere e avviare un'alto programma. Se la stessa combinazione di spie lampeggia alla oontattare il Centro Assistenza (vedere la sezione Assistenza).
• Se agli alla combinazione di spi lampeggia: Annotare le altre spi accese e contattare il Centro Assistenza (vedere la sezione Assistenza).

Il programma termina e gli indumenti sono più umidi del previsto.

! Per motivi di sicurezza i programmi dell'asciugatrice hanno una durata di massimo 3 ore. Se un programma automatico non ha rilevato l'umidità finale richiesta in quello momento, l'asciugatrice completera il programma e si arresterà. Controllare i punti sopraindicati e fare funzionare nuovamente il programma. Se i risultati sono più indumenti umidi, contattare il Centro Assistenza (vedere la sezione Assistenza).

Prima di chiamare il centro di assistenza:

• Provare a risolverre il problema in modo autonomo servendosi dei consigli della sezione Risoluzione dei problemi.
• In caso contrario, spegnere l'asciugatrice e chiamare il più vicino centro di assistenza.

Notizie da comunicare al centro di assistenza:

• nome, indirizzo e codice postale
• numero di Telefono
• tipo di problema verificatosi
  data di acquisto
• modello dell'apparecchio (Mod.)
• numero di serie (S/N)

Queste informazioni sono riportate sull'etichetta dei dati posta all'interno dello sportello dell'asciugatrice.

Ricambi

L'asciugatrice è un elettrodomestico complesso: tentare di ripararlo da soli o farlo riparare da persone non qualificate,oltre a poter provocare lesioni, potrebbeanche danneggiare in modo grave l'apparecchio e invalidare la garanzia sulle parti di ricambio. Contattare sempre un techniciane qualificato nel caso in cui si verificchi un malfunzionamento dell'asciugatrice.Ogni ricambio è stato progettato specificamente per quest'asciugatrice.

Programmi Comparativi

Programmi consigliati per il test comparativo di EN61121

Programma Programma da (EN61121)	Selezionare Dimensione carico
Asciugatura cotone 2 Cotone	- Asciugatura appendino 7 kg
Asciugatura cotone stiratura	3 Cotone - Pronti per la stiratura 7 kg
Tessuto di facile cura 4 Sinteti - Asciugatura armadio 3 kg

! Nota: quosto non e un elencocompletodi opzioni di programma (vedere la sezione Avvio e programmi).

L'elettrodomestico è conforme alle seguenti dirittive CEE:

• 2006/95/CEE sui dispositivi a bassa tensione
• 89/336/CEE, 92/31/CEE e 93/68/CEE sulla compatibilità elettromagnetica

English, 1

Italiano, 13

Français, 25

Deutsch, 37

Espanol, 49

Portugués, 61

Nederland, 73

Table des Matieres

Installation, 26
