MANUALE UTENTE DMC D1013BXS HOOVER

Consigli di Sicurezza	59
Kit di Montaggio Tubo di Scarico: Istruzioni Per il Montaggio	64
Preparazione della Biancheria	65
Comandi e Spie Di Segnalazione	66
Selezione del Programma	67
Portellone e Filtro	68
Condensatore	69
Funzionamento	70
Pulizia e Manutenzione Ordinaria	70
Ricerca Guasti	71
Servizio Assistenza Clienti	71

Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina.

CONSIGLI DI SICUREZZA

Utilizzo

- Questo apparecchio può essere utilizzato da bambini di 8 anni e oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all'utilizzo sicuro dell'apparecchio e che capiscano i pericoli del suo utilizzo.

Evitare che i bambini giochino con la lavatrice o che si occupino della sua pulizia e manutenzione senza supervisione.

- ATTENZIONE L'uso improprio dell'asciugatrice può provocare rischio di incendio.

- Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio:

- aree di ristoro di negozi, uffici o altri ambienti di lavoro;

- negli agriturismo;

- dai clienti di hotel, motel o altre aree residenziali simili;

- nei bed & breakfast.

Un utilizzo diverso da quello tipico dell'ambiente domestico, come l'uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all'apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l'apparecchio è

- ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtro non è ignifugo.

- ATTENZIONE Se è esposto il simbolo indicante il riscaldamento della superficie 🔒, quando l'asciugatrice è in funzione la temperatura può essere superiore a 60 gradi C.

- Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina.

- Se si presume che la macchina sia guasta, non continuare ad usarla.

- Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi.

- Dopo il ciclo di asciugatura, l'interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina.

- L'ultima parte del ciclo di asciugatura viene fatta senza calore (ciclo freddo) per assicurare che i capi siano lasciati ad una temperatura che non li danneggi.

- L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici per il lavaggio

- ATTENZIONE: mai fermare un'asciugatrice prima della fine del ciclo di asciugatura senza che tutti i capi siano rimossi velocemente e separati in modo che il calore si dissolva

- Massimo carico di asciugatura: vedere etichetta energetica.

Installation

- Non utilizzare adattatori, connettori multipli e/o prolunghe.

- Non installare l'asciugatrice vicino ai tendaggi e rimuovere tempestivamente eventuali oggetti caduti dietro la macchina.

- L'apparecchio non deve essere installato dietro una porta che può essere chiusa a chiave, una porta scorrevole o una porta i cui cardini siano sul lato opposto rispetto a quelli dell'asciugatrice.

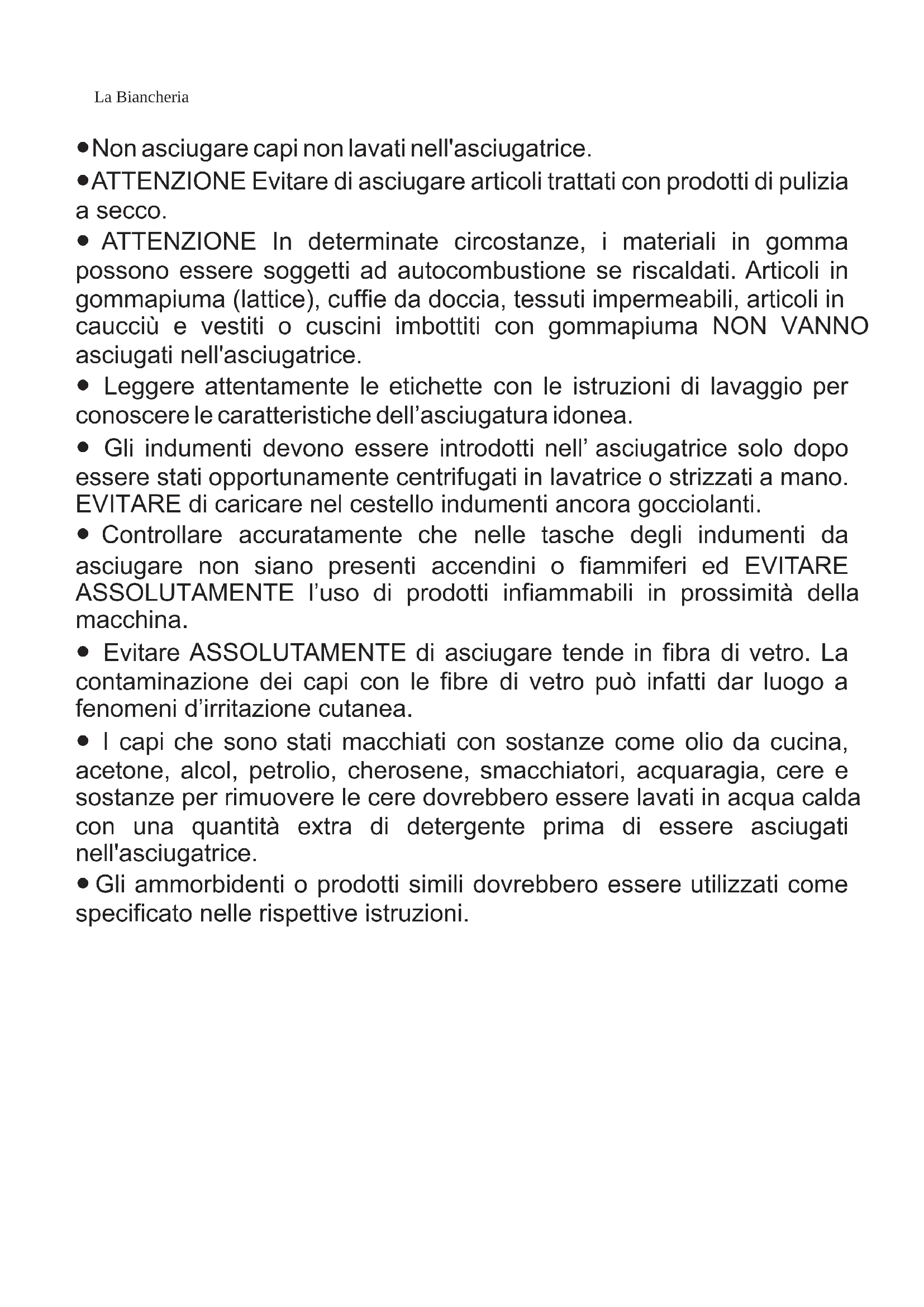

• Non asciugare capi non lavati nell'asciugatrice.
• ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco.
• ATTENZIONE In determinate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in gommapiuma (lattice), cuffie da doccia, tessuti impermeabili, articoli in caucciù e vestiti o cuscini imbottiti con gommapiuma NON VANNO asciugati nell'asciugatrice.
• Leggere attentamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell'asciugatura idonea.
• Gli indumenti devono essere introdotti nell'asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano. EVITARE di caricare nel cestello indumenti ancora gocciolanti.
• Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE ASSOLUTAMENTE l'uso di prodotti infiammabili in prossimità della macchina.
• Evitare ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d'irritazione cutanea.
• I capi che sono stati macchiati con sostanze come olio da cucina, acetone, alcol, petrolio, cherosene, smacchiatori, acquaragia, cere e sostanze per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice.
• Gli ammorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni.

Il locale in cui viene installata l'asciugatrice deve essere adeguatamente ventilato onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l'asciugatrice è in funzione.

Installare il retro della macchina vicino al muro o ad una parete verticale

- Ci dovrebbe essere uno spazio di almeno 12 mm tra la macchina e qualsiasi ostruzione. La valvola interna ed esterna dovrebbe essere tenuta lontana da ostacoli. Per assicurare un'adeguata ventilazione lo spazio tra la parte inferiore della macchina e il pavimento non dev'essere ostruito

- Non scaricare l'aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili.

- Controllare periodicamente che attorno all'asciugatrice vi sia una buona circolazione d'aria, senza impedimenti di sorta.

- Dopo l'uso ispezionare il filtro antifilacce e, se necessario, pulirlo.

- Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell'aria.

- EVITARE ASSOLUTAMENTE d'installare la macchina contro tendaggi.

- Nel caso in cui l'asciugatrice fosse installata sopra una lavatrice, dev'essere usato un'accessorio su misura per separarli, considerando la seguente configurazione.

- Kit Mod 35100019: per una macchina profonda almeno 49 cm

- Kit Mod 35900120: per una macchina profonda almeno 51 cm

- Il kit dovrebbe essere uno di quelli sopra indicati, ottenibile dal nostro servizio ricambi. Le istruzioni per l'installazione della macchina e di tutti gli accessori, sono fornite con il kit.

Non installare il prodotto in luoghi freddi o dove visia il rischio di formazione di ghiaccio. Alla temperatura di congelamento dell'acqua il prodotto potrebbe non funzionare correttamente. Se l'acqua del circuito idraulico ghiaccia sono possibili danni a componenti quali: valvole, pompe, tubi. Per garantire le prestazioni del prodotto la temperatura della stanza deve essere compresa tra +2°C e +35°C. Nel caso l'asciugatrice venga utilizzata in ambienti con basse temperature (tra +2°C e +15°C) è possibile che capitino fenomeni di condensazione e di piccole perdite d'acqua sul pavimento.

Tutela dell'ambiente

• Tutti i materiali utilizzati per l'imballaggio sono ecologici e riciclabili. Smaltite l'imballaggio con metodi ecologici. Presso il comune di residenza si potranno reperire ulteriori informazioni sui metodi di smaltimento.
• Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell'alimentazione dalla presa, tagliare il cavo dell'alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno della lavatrice, rompere i cardini o la chiusura dell'oblò.

Direttiva Europea 2012/19/EU

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/EU sui Rifiuti da Ap par ecc h ia ture El ett riche ed Elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono cioè avere un impatto negativo anche molto pesante sull'ambiente) sia materie prime (che possono essere riutilizzate). E' perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime.

Ogni cittadino può giocare un ruolo decisivo nell'assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:

• i RAEE non vanno mai buttati nella spazzatura indifferenziata.
• i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche ...) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di quello reso.

Servizio GIAS

Ai fini della durata e del buon funzionamento della macchina, per gli eventuali interventi di assistenza o rip a r a z i o n e cons i g l i a m o d i r i v o l g e r s i esclusivamente al servizio assistenza autorizzato GIAS.

Requisiti Elettrici

Le asciugatrici sono state progettate per funzionare ad una tensione di 220-240V, 50 Hz monofase. Controllare che il circuito dell'alimentazione sia idoneo per valori di corrente di almeno 10A.

L'elettricità può essere estremamente pericolosa

L'apparecchio deve essere opportunamente collegato a terra.

La presa e la spina dell'apparecchio devono essere dello stesso tipo.

Non utilizzare adattatori multipli e/o prolunghe.

Una volta completata l'installazione, la spina deve risultare accessibile e facilmente scollegabile.

L'apparecchio con marchio CE è conforme alle direttive europee 2004/108/EC, 2012/19/EU e successive modifiche.

La chiamata può essere soggetta a pagamento, se le cause di malfunzionamento della macchina sono attribuibili a un'installazione non corretta.

Nel caso risulti danneggiato, il cavo di alimentazione dell'apparecchio dev'essere prontamente sostituito con apposito cavo reperibile ESCLUSIVAMENTE presso il servizio di ricambi. L'installazione deve essere effettuata da persone competenti.

Non inserire la spina nella presa e non accendere la macchina finché l'installazione non sarà stata completata. Ai fini della sicurezza personale è essenziale che l'asciugatrice venga installata correttamente. In caso di dubbi sull'installazione, rivolgersi al Servizio Assistenza GIAS.

Nel caso in cui la macchina non funzioni correttamente o sia fuori uso, spegnere e staccare la spina dalla presa. Per la riparazione, rivolgersi al Centro Assistenza GIAS.

Regolazione dei Piedini

Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per garanti re un a perfetta messa in bolla.

KIT ACCESSORIO TUBO FLESSIBILE DI SCARICO: ISTRUZIONI PER IL MONTAGGIO

Per evitare di dover svuotare il recipiente dell'acqua al termine di ciascun ciclo di essicazione, l'acqua normalmente raccolta può essere scaricata direttamente in un tubo di scarico dell'acqua di rifiuto (lo stesso sistema di scarico dei lavandini ad uso domestico). Le leggi locali sugli impianti idrici vietano il collegamento ad un sistema di scarico in superficie. Il sistema con il tubo di scarico dell'acqua di rifiuto deve essere situato accanto all'essiccatore a tamburo.

Il kit contiene: 1 tubo flessibile, 1 collare per tubi.

⚠ AVVERTENZA! Spegnere e togliere la spina dell'essiccatore dalla presa di alimentazione elettrica prima di eseguire qualsiasi operazione.

Montare il Kit Come Indicato di Seguito:

1. Inclini la macchina all'indietro.

2. Il tubo delle acque di rifiuto è situato sul lato destro della macchina (vedi l'immagine). Utilizzando un paio di pinze, togliere il collare di fissaggio del tubo dal ponte che si trova più vicino al lato posteriore della macchina.

3. Estrarre il tubo flessibile dal raccordo del ponte.

1. Utilizzando il raccordo e i collari per tubi in dotazione, collegare il tubo flessibile nero del kit al tubo precedentemente rimosso dal raccordo del ponte.

2. Inserire il tappo per chiudere il tubo flessibile rimanente.

3. Accertarsi che il nuovo tubo flessibile non si attorcigli sui piedini mentre la macchina viene spinta nella sua posizione d'origine.

4. Colleghi il nuovo tubo flessibile di scolo al tubo delle acque di rifiuto.

5. Collegare alla presa di alimentazione.

PREPARAZIONE DELLA BIANCHERIA

Prima di utilizzare l'asciugatrice per la prima volta:

• Leggere attentamente il presente libretto d'istruzioni.
• Togliere tutti gli articoli presenti all'interno del cestello.
• Pulire l'interno del cestello e il portellone con un panno umido in modo da eliminare l'eventuale polvere depositata durante il trasporto.

Preparazione dei Capi

Verificare che la biancheria da asciugare sia idonea per l'asciugatura meccanica, come indicato dai simboli sull'etichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all'esterno. Introdurre i capi nel cestello uno ad uno, in modo che non si aggravigilino.

Evitare Di Asciugare:

Articoli di lana, seta, tessuti delicati, calze di nylon ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle, scarpe da ginnastica, articoli pesanti come sacchi a pelo ecc.

IMPORTANTE: Evitare di asciugare di preventivamente trattati con prodotti di zia a secco o capi in gomma (pericolo pendio o esplosione).

Durante gli ultimi 15 minuti (approssimativa- mente) i cani sono sempre adirati con aria

Pe su Mau simo di Auctogestura

Capi in cotone	Max.	10 Kg	9 Kg	8 Kg	7 Kg	6 Kg
Capi sinthetici	Max.	4 Kg	4 Kg	4 Kg	3.5 Kg	3 Kg

Selezionare La Biancheria Nel Modo Seguente:

- In base ai simboli delle etichette di lavaggio Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne:

Articolo idoneo per l'asciugatura meccanica.

Asciugatura ad alta temperatura.

Solo asciugatura a bassa temperatura.

Articolo non idoneo all'asciugatura meccanica.

Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all'asciugatura meccanica.

• In base al quantitativo ed alla pesantezza

Se il carico è superiore alla capacità della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera).

•In base altipo ditessuto

Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheriada tavola/letto.

Articoli sintetici: Camicette, carricie, tute eoc. in poliestere o poliammide e misti cotone/sintetici.

- In base alorado diasciugatura

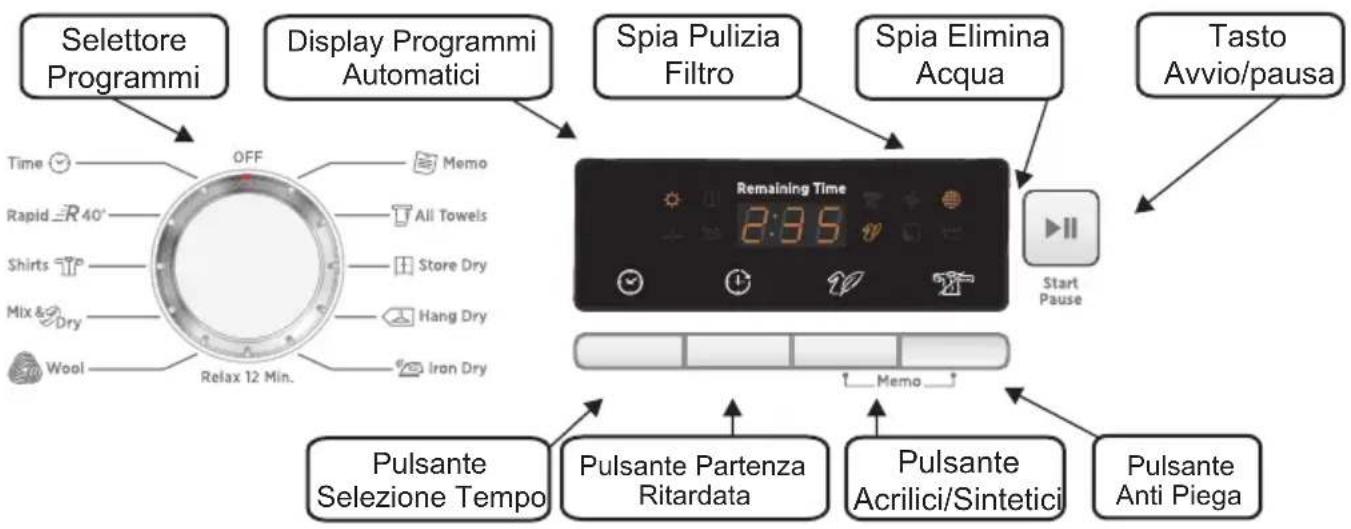

COMANDI E SPIE DI SEGNALAZIONE

Pannello di Comando e Spie Luminose

Manopola: Ruotando in entrambe le direzioni, consente di selezionare il programma desiderato.

Sezione Tempo ☑ : Permette di modificare la durata del programma scelto; può essere utilizzato solo per alcuni programmi.

Partenza Ritardata: Dà la possibilità all'utente di ritardare la partenza del ciclo di asciugatura, ad esempio per sfruttare gli orari in cui l'elettricità costa meno (vedi sezione dedicata).

Tessuti Delicati (simbolo):Premendo questo pulsante, si spegne la spia e si accende la spia delicati ; l'asciugatura avverrà a temperature ridotte per una maggiore cura dei tessuti.

Anti-Piega 📋: Consente di programmare un ciclo anti-piega a fine asciugatura, mantenendo il cesto in movimento e non facendo appesantire i panni asciutti.

Cool down 🚫 : Si accende quando il ciclo è nella fase finale di raffreddamento.

Avvio/Pausa ▷: Serve per dare inizio al programma selezionato o bloccare il ciclo.

Programmi automatici: A seconda del programma scelto, si accenderanno le relative spie (vedere elenco programmi); la spia ECO € indica che è stato scelto un programma a basso consumo.

Pulizia filtro 📄 : Quando si accende questa spia, è necessario pulire il filtro.

Tanica acqua 📋: Questa spia si accende per ricordare di svuotare la tanica dell'acqua di condensa.

Pulsente Memo - ✉ Dopo 2 minuti di avvio di un programma ed eventuali opzioni, è possibile premendo simultaneamente per 3 secondi i pulsanti Anti Piega e Acrilici/Sintetici, memorizzare il programma preferito.

SELEZIONE DEL PROGRAMMA

Questa asciugatrice è dotata di un sensore di asciugatura che permette di scegliere il programma preferito in base al carico, fermandosi quando la biancheria all'interno è pronta. Per carichi ridotti o tessuti già parzialmente asciutti, si consiglia di selezionare un programma a tempo, premendo il pulsante "Tessuti Delicati" per avere una temperatura ridotta all'interno del cesto. Nel caso il sensore non rilevi la presenza del carico, l'asciugatrice funzionerà solo per 10 minuti, per poi passare alla fase di raffreddamento.

Se il carico è troppo abbondante o eccessivamente bagnato, l'asciugatrice funziona in automatico per 3 ore, passando poi alla fase di raffreddamento. In ogni caso, la fase di raffreddamento viene sempre effettuata a fine ciclo con aria fredda e ha una durata media di 15 minuti.

WOOLMARK APPAREL CARE

Il programma "ciclo lana" di questa asciugabiancheria è stato approvato da The Woolmark Company per l'asciugatura dei capi in lana etichettati "lavabili in lavatrice", purchè i capi siano lavati e asciugati seguendo le istruzioni riportate sull'etichetta cucita al capo e le indicazioni fornite dal fabbricante della macchina. M1524

Nel Regno Unito, nell'Eire, a Hong Kong e in India il marchio Woolmark è un marchio certificato.

SELEZIONE DEL PROGRAMMA

PROGRAMMA	DESCRIZIONE
All towels	Selezionare il grado di asciugatura desiderato. Le possibilità disponibili comprendono l'opzione , ideale per asciugamani e accappatoi, l'opzione , per i capi che non è necessario stirare, e i programmi che lasciano la biancheria pronta per la stiratura
Capi Extra Asciutti
Capi Asciutti Da Riporre
Capi Asciutti Da Stirare
Relax 12 Min.	Il programma assicura una funzione di trattamento antipiega. La macchina effettua un ciclo di riscaldamento della biancheria per 9 minuti, seguito da 3 minuti di raffreddamento. Si tratta di una funzione particolarmente utile quando si prevede di riporre la biancheria (ad esempio, nel cesto della biancheria) per un periodo di tempo prima della stiratura. I capi possono “seccarsi” eccessivamente anche quando vengono fatti asciugare all’aperto sul filo o vengono posti su radiatori. Il Ciclo attenua le pieghe sul tessuto rendendo più facile e più rapida la stiratura.
Lana	Capi in lana: il programma può essere utilizzato per asciugare fino a 1k di biancheria (circa 3 maglioni). Si consiglia di rovesciare i capi prima di asciugarli. Il tempo può variare a seconda delle dimensioni e della densità del carico e della centrifuga scelta per il lavaggio.A fine ciclo, i capi sono pronti per essere indossati, ma nel caso di indumenti più pesanti, i bordi potrebbero risultare leggermente umidi: si suggerisce di farli asciugare naturalmente.Si consiglia di estrarre subito i capi al termine del ciclo di asciugatura. Attenzione: il processo di ristringimento della lana è irreversibile; asciugare esclusivamente i capi con simbolo (simbolo "ok tumble"); questo programma non è indicato per capi acrilici.
Mix & Dry	Questo è uno speciale programma a tempo per l'asciugatura di massimo 4 Kg di bucato (117 minuti). Di base, la durata di asciugatura suggerita è di 99 minuti e permette di asciugare 3 Kg. Con questo programma è possibile asciugare contemporaneamente fibre in cotone e fibre sintetiche.
Camicie	Questo è uno speciale programma a tempo per l'asciugatura di camicie con un carico massimo di 3 Kg (78 minuti). Per camicie o maglie sintetiche è possibile pressare il pulsante Acrilici/Sintetici. Di base la durata del ciclo suggerito dalla macchina è di 60 minuti e consente di asciugare fino a 2 kg di carico.
Rapid 40	Con il programma Rapid 40’, il ciclo di asciugatura è completato rapidamente. E’ ideale se si vogliono capi asciutti, rinfrescati e pronti da indossare in circa 40 minuti. Questo speciale programma monitora continuamente la temperatura nel cesto. Il massimo carico consentito è 2 Kg e il programma è adatto a qualsiasi tipo di fibra che in genere può essere asciugata con questo apparecchio.
Time	Include tutti i programmi a tempo manuali: da 30 a 180 minuti. La selezione del programma a tempo di 20 minuti prevede solo un ciclo di ventilazione con aria fredda (Refresh).
Memo	Consente di riproporre un programma che è stato precedentemente memorizzato, senza il bisogno di ri-selezionarlo sulla manopola e di scegliere una eventuale opzione con uno dei pulsanti.

PORTELLONE e FILTRO

Tirare la maniglia per aprire lo sportello.

Per avviare la macchina, richiudere il portellone e premere il tasto. ▷III

AVVERTENZA! Si ricorda che quando la china è in funzione il cestello e il portellone sono essere MOLTO CALDI. Non arrestare l'asciugatrice prima della fine del ciclo di ugatura a meno che tutti i capi in essa tenuti non vengano rimossi rapidamente e si in modo da dissipare il calore.

Filtro

IMPORTANTE: Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia del filtro antifilacce.

Importante: Non utilizzare l'asciugabiancheria senza I filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia.

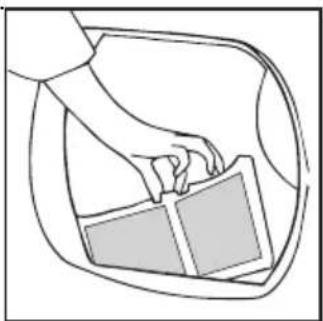

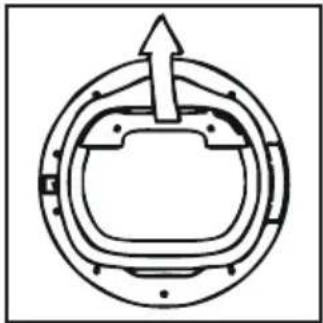

1. Tirare il filtro verso l'alto.

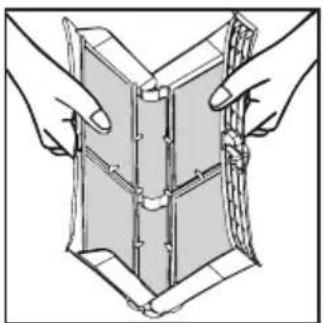

2. Aprire il filtro come illustrato.

3. Rimuovere delicatamente le Filacce con la punta delle dita o aiutandosi con uno spazzolino morbido.

4. Richiudere il filtro e reinserirlo in sede.

Spia Di Pulizia Filtro

Si accende segnalando la necessità di pulire il filtro.

Procedere con la verifica ed eventuale pulizia del filtro principale e dei filtri alloc at i nella parte inferiore del Dryer.

Se la biancheria non si asciuga verificare che il filtro non sia intasato.

L'acqua eliminata dalla biancheria durante il ciclo di asciugatura viene raccolta in una vaschetta posta all'interno della porta della macchina. Quando la vaschetta è piena si accende la spia 📋 sul pannello dei comandi, segnalando che si DEVE vuotare la vaschetta. Tuttavia, si consiglia di svuotare la vaschetta dopo ogni ciclo di asciugatura.

NOTA: Nei primi cicli, quando la macchina è nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno.

1. Estrarrecondeli catezza lavaschetta, afferrandola dalla maniglia. Da piena, la vaschetta dell'acqua pesa circa 6 kg.
2. Inclinare la vaschetta facendo defluirel'acqua dal beccuccio. Quando è vuota, riporre la vaschetta nell'alloggio come indicato; prima inserire la base della vaschetta e poi gentilmente premere la parte superiore nell'apposita sede.
3. Premere il pulsante DIII per riavviare il ciclo.

NOTA: Se c'è uno scari co vicino all'asciugatrice, si può usare l'apposito kit perfarsca ricare costantemente l'acquaraccoltadall a macchina. Così facendo si eviterà di svuotare la vaschetta dell'acqua.

ATTENZIONE! Se la porta dell'asciugabiancheria viene aperta durante il ciclo, prima quindi che sia completata la fase di raffreddamento, la maniglia della vaschetta può essere molto calda. Fare attenzione e usare la massima cautela nel maneggiare vaschetta se la si vuole svuotare.

CONDENSATORE

IMPORTANTE: Prima di procedere alla pulizia del condensatore, disattivare sempre l'apparecchio e staccare la spina dalla presa elettrica.

Ai fini delle prestazione dell'apparecchio, è opportuno verificare regolarmente lo stato di pulizia del condensatore.

Per Togliere II Condensatore

1. Rimuovere lo zoccolo.
   2.Agire sulle due leve di bloccaggio in senso antiorario e estrarre il condensatore.
2. Estrarre il modulo condensatore.
3. Servendosi di un panno, eliminare delicatamente polvere e filacce, poi lavare il modulo tenendolo sotto l'acqua corrente e facendolo girare in modo che l'acqua circoli tra le piastre fino a perfetta eliminazione delle impurità
4. Controllare la posizione della guarnizione dopo averla pulita. Se disallineata inserirla nella posizione corretta.

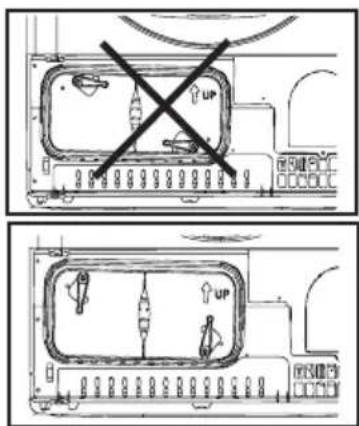

5. Rimontare il condensatore rispettando il verso giusto (come indicato dalla freccia) e accertandosi che sia perfettamente inserito in sede. Bloccare le due leve ruotandole in senso orario. Assicurarsi che il condensatore sia correttamente fissato alla base.

6. Rimontare lo zoccolo.

1. Aprire la porta e caricare la biancheria nel cesto. Assicurarsi che i capi non si incastrino nella porta.
2. Chiudere gentilmente la porta fino a sentire un "click".
3. Ruotare il selettore programmi e scegliere il programma di asciugatura desiderato (per dettagli, guardare la Guida Programmi).
4. Se bisogna asciugare tessuti sintetici, acrilici o delicati, premere il pulsante 20 per ridurre la temperatura di asciugatura. La spia si illumina quando si sceglie questa opzione. Per de- selezionarla, nei primi minuti di avvio del programma, ri-premere il pulsante e 20 programmare nuovamente la macchina.
5. Premere il pulsante ▶ III . L'asciugabiancheria inizia automaticamente e la spia luminosa sopra il tasto resta accesa.
6. Se si apre la porta durante il ciclo per controllare la biancheria, è necessario successivamente richiudere la porta e premere il pulsante ▷, il ciclo di asciugatura ricomincerà nuovamente.
7. Quando il ciclo è prossimo alla fine, inizia una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.
8. Quando il programma è terminato, la spia END si illumine sul display.
9. A seguito della fine del ciclo, il cesto effettuerà delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando la porta verrà aperta.

Non aprire la porta durante i cicli di asciugatura automatici per avere un'asciugatura sempre efficace.

FUNZIONAMENTO

Partenza Ritardata

La funzione Partenza Ritardata ⊕ consente all'utente di ritardare la partenza del ciclo di asciugatura da 1 a 24 ore.

Agendo la prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora, a ogni successiva pressione del tasto, si aggiungerà un ulteriore ritardo di 1 ora.

Successivamente, premere il tasto ▷ III e trascorso il tempo di ritardo selezionato, il ciclo di asciugatura verrà avviato. La spia luminosa lampeggerà indicando che count down è iniziato.

Annullamento e Azzeramento Del Programma

Per cancellare il programma premere il pulsante ▷ III per 3 secondi. Nel display “TIME CONTROL” lampeggerà 0:00 indicando che è stato azzerato il programma.

PULIZIA E MANUTENZIONE ORDINARIA

Pulizia dell'asciugatrice

• Si consiglia di pulire il filtro e di svuotare la vaschetta dell'acqua dopo ogni ciclo di asciugatura.
• Pulire regolarmente il filtro.
• Dopo l'uso, pulire l'interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi.
• Pulire l'esterno della macchina e il portellone con un panno morbido.
• NON usare spugnette abrasive né prodotti di pulizia.
• Pre evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione.

AVVERTENZA! Il cestello, il portellone e il co possono essere molto caldi.

IMPORTANTE Prima di procedere alla zia, disattivare sempre la macchina e care la spina dalla presa a muro.

Per i dati elettrici vedere la targhetta dei data sul davanti del mobile della macchina (conellone aperto).

Guida Ad Una Corretta Asciugatura

Il ciclo standard A\$CIUTTO NO-STIRO

quello a maggior efficienza energetica e il più adatto per un'asciugatura di un normale bucato bagnato in cotone.

La tabella nell'ultima pagina mostra approssimatamente tempi e consumo di energia dei programmi principali.

Capacity (as energy label)	6 kg	7 kg	8 kg	9 kg / 10 kg
Power consumption of off-mode	0,20 W	0,25 W	0,20 W	0,15 W
Power consumption of on-mode	0,75 W	0,80 W	0,80 W	0,75 W

Informazioni per Test di Laboratorio

EN 61121 Programmi Programmi da usare

-Cotone Asciutto	-Asciutto No-Stiro
-Cotone Asciutto da Stirare	-Asciutto
-Tessuti Delicati	Pronto-stiro
	-Asciutto No-Stiro+Sintetico

Specifiche Tecniche

Capacità del cestello	115
Carico massimo	vedere etichetta energetica
Altezza	85 cm
Larghezza	60 cm
Profondità	60 cm
Efficienza Energetica	vedere etichetta energetica

RICERCA GUASTI

Quale Può Essere La Causa...

Problemiche può risolvere l'utente

Prima di rivolgersi al Centro Assistenza GIAS, consultare la seguente checklist. La chiamata verrà addebitata all'utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza GIAS che sarà a disposizione per suggerire eventuali soluzioni per telefono.

Il tempo di asciugatura residuo può variare durante il ciclo. Il tempo infatti viene costantemente aggiornato per migliorarne la stima. E' per tanto ormale che durante il ciclo, il tempo mostrato sul display possa aumentare o diminuire.

Tempo di asciugatura eccessivamente lungolcapino n sufficientemente asciutti...

• Il programma/tempo di asciugatura selezionato è corretto?
• I capi sono stati introdotti eccessivamente bagnati? Si è provveduto a strizzare o centrifugare adeguatamente i capi prima d'introduri nella macchina?
• Sideve pulire il filtro?
  • Si deve puire il condensatore?
  ■L'asciugatrice è stata caricata eccessivamente?
• Vi sono ostruzioni a livello delle prese, degli sfiati e della base dell'asciugatrice?

L'asciugatrice famoito rumore...

- Spegnere l'asciugatrice e rivolgersi al Servizio Assistenza GIAS.

La spia disegnalazione è accesa...

• Si deve pulire il filtro?
  • Si deve pulire il condensatore?
  La spia disegnalazione è accesa...
• Si deve svuotare la vaschetta dell'acqua?

SERVIZIO ASSISTENZA CLIENTI

Se il problema persiste anche dopo aver effettuato tutti i controlli consigliati, rivolgersi al Servizio Assistenza GIAS.

Sarà a disposizione per suggerire eventuali soluzioni per telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l'intervento del tecnico può essere soggetto a pagamento nel caso la macchina:

• risulti perfettamente funzionante.
• non sia stata installata secondo quanto indicato nelle istruzioni d'installazione.
- sia stata utilizzata in modo improprio.

Ricambi

Utilizzare sempre ricambi originali disponibili

İÇİNDEKİLER
