Tipo di prodotto	Cappa aspirante, riciclo o con motore esterno
Marca	Hoover
Modello	HCV91C
Alimentazione elettrica	220-240 V ~ 50 Hz (stima)
Numero di velocità	4 velocità (di cui una intensiva con ritorno automatico dopo 5 min)
Illuminazione	LED o alogena a seconda del modello
Filtri antigrasso	Metallici lavabili, pulizia ogni 30 h (allarme) o ogni 2 mesi
Filtri a carbone	Opzionali per versione riciclo, sostituzione ogni 120 h (allarme) o ogni 6 mesi
Allarme filtri	Sì, spia rossa dopo 30 h (grasso) e lampeggiante dopo 120 h (carbone)
Timer	Sì, spegnimento automatico dopo 5 minuti
Sensore gas	Sì su alcuni modelli (con regolazione sensibilità)
Larghezza	90 cm (stima)
Installazione	A parete, evacuazione esterna o riciclo
Distanza minima dal piano cottura	65 cm
Telecomando	Opzionale
Protezione termica	Sì, termoprotettore integrato nel motore
Spegnimento automatico dopo 10 h	Sì (eccetto modelli 120 V/60 Hz)
Segnale acustico	Sì, bip durante i comandi
Tipo di comandi	Pulsanti o tasti tattili a seconda della versione
Cavo di alimentazione	Incluso

Domande frequenti - HCV91C HOOVER

Come pulire i filtri antigrasso?

Smontare i filtri premendo il fermo verso l'interno e tirando verso il basso. Lavarli con un detergente neutro, preferibilmente a mano o in lavastoviglie. Asciugarli bene prima di rimontarli. L'allarme filtri si ripristina premendo il tasto E (Fig. 14/15) o tenendo premuto il tasto illuminazione (Fig. 16).

Quando sostituire i filtri a carbone?

Nella versione riciclo, i filtri a carbone devono essere sostituiti ogni 120 ore di funzionamento (allarme lampeggiante) o circa ogni 6 mesi. Per i modelli con allarme, la spia rossa lampeggiante indica la sostituzione necessaria.

Come ripristinare l'allarme filtri?

Dopo aver pulito i filtri antigrasso e/o sostituito i filtri a carbone, premere il tasto E (Fig. 14/15) o tenere premuto il tasto illuminazione A (Fig. 16) per circa 2 secondi quando l'allarme è visualizzato (motore spento).

Cosa fare se la cappa non si accende?

Verificare l'alimentazione elettrica e l'interruttore. Se si è verificato un blackout, la cappa va in standby; riaccenderla manualmente. Se il motore si ferma a causa del termoprotettore, lasciare raffreddare poi eliminare la causa (ostruzione, installazione errata).

Come usare la modalità automatica (sensore gas)?

Per attivare la modalità automatica, premere il tasto E (Fig. 15). La spia L2 si accende in verde. La cappa regola automaticamente la velocità in base ai vapori rilevati. Per tornare in modalità manuale, premere di nuovo E.

Come regolare la sensibilità del sensore gas?

Mettere la cappa in modalità manuale (spia L2 spenta). Premere contemporaneamente i tasti D ed E (Fig. 15). Le 4 spie verdi indicano il livello. Usare C (-) e D (+) per regolare, poi confermare con E. Evitare prodotti al silicone vicino al sensore.

Quali lampadine usare per l'illuminazione?

Usare lampadine dello stesso tipo di quelle originali: LED o alogene. Per le alogene, aprire il coperchio facendo leva. Non toccare la lampadina a mani nude. Se l'illuminazione LED è difettosa, contattare un professionista.

Come installare la cappa in versione riciclo?

Installare un deflettore (A) nella parte bassa del condotto. Usare filtri a carbone (non forniti). Collegare elettricamente. Fissare il deflettore al tubo inferiore (Fig. 9) e assemblare i tubi telescopici. L'aria viene filtrata e rimessa in circolazione tramite le griglie laterali.

Cosa fare se il motore si ferma improvvisamente?

Il termoprotettore integrato può spegnere il motore in caso di surriscaldamento. Lasciare raffreddare il motore (circa 30 minuti). Prima di riavviare, verificare che l'installazione sia corretta (condotto non ostruito, distanza di sicurezza rispettata). Se il problema persiste, contattare un professionista.

Come attivare il timer?

Sui modelli con comandi Fig. 14/15, premere il tasto E mentre il motore è in funzione: il timer si attiva per 5 minuti (spia lampeggiante). Sui modelli Fig. 16, premere una seconda volta il tasto della velocità (B, C, D o E) per attivare il timer.

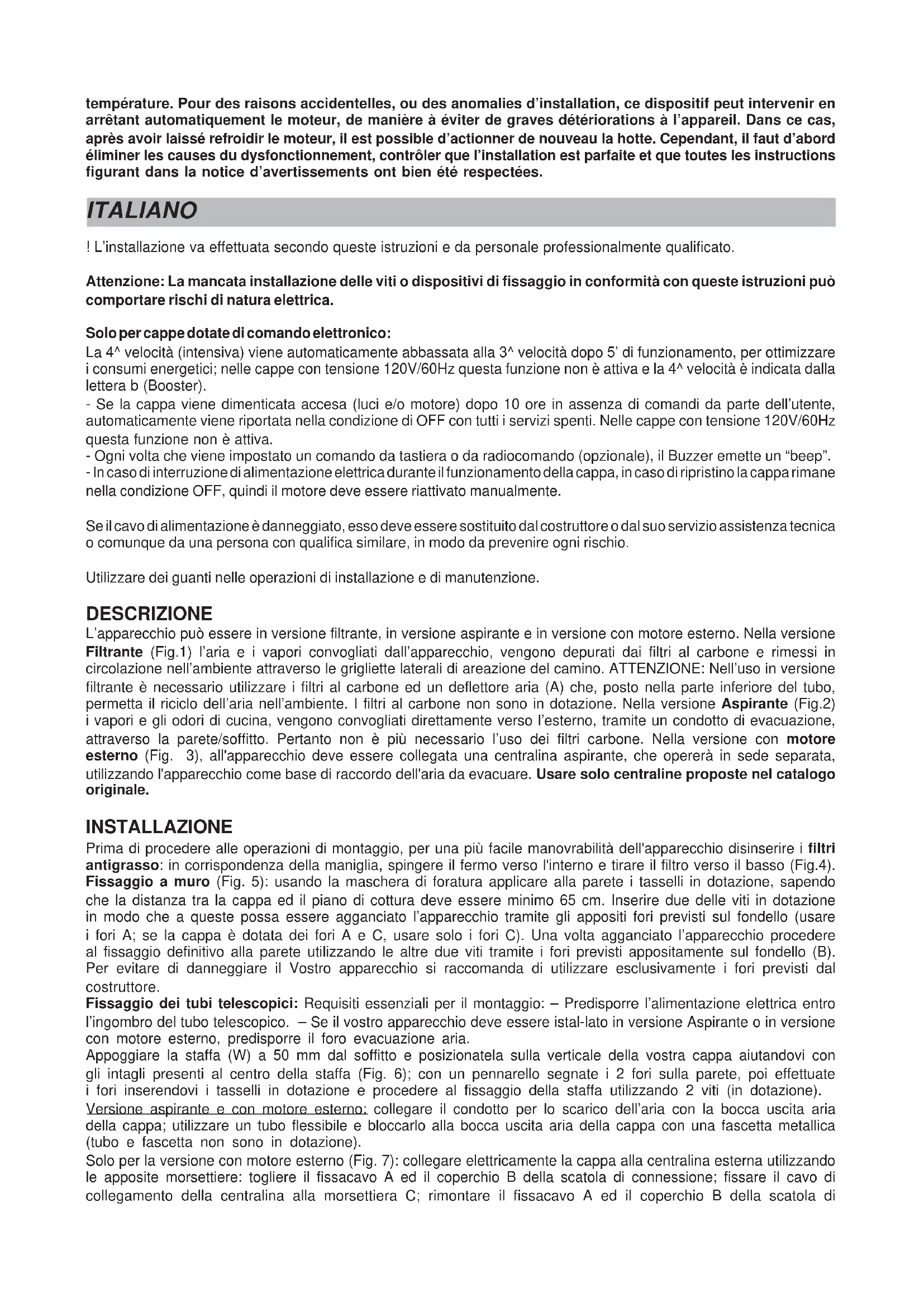

MANUALE UTENTE HCV91C HOOVER

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato.

Attenzione: La mancata installazione delle viti o dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica.

Solo per cappe dotate di comando elettronico:

La 4^ velocità (intensiva) viene automaticamente abbassata alla 3^ velocità dopo 5' di funzionamento, per ottimizzare i consumi energetici; nelle cappe con tensione 120V/60Hz questa funzione non è attiva e la 4^ velocità è indicata dalla lettera b (Booster).

- Se la cappa viene dimenticata accesa (luci e/o motore) dopo 10 ore in assenza di comandi da parte dell'utente, automaticamente viene riportata nella condizione di OFF con tutti i servizi spenti. Nelle cappe con tensione 120V/60Hz questa funzione non è attiva.

- Ogni volta che viene impostato un comando da tastiera o da radiocomando (opzionale), il Buzzer emette un “beep”. - In caso di interruzione di alimentazione elettrica durante il funzionamento della cappa, in caso di ripristino la cappa rimane nella condizione OFF, quindi il motore deve essere riattivato manualmente.

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

Utilizzare dei guanti nelle operazioni di installazione e di manutenzione.

DESCRIZIONE

L'apparecchio può essere in versione filtrante, in versione aspirante e in versione con motore esterno. Nella versione Filtrante (Fig.1) l'aria e i vapori convogliati dall'apparecchio, vengono depurati dai filtri al carbone e rimessi in circolazione nell'ambiente attraverso le grigliette laterali di areazione del camino. ATTENZIONE: Nell'uso in versione filtrante è necessario utilizzare i filtri al carbone ed un deflettore aria (A) che, posto nella parte inferiore del tubo, permetta il riciclo dell'aria nell'ambiente. I filtri al carbone non sono in dotazione. Nella versione Aspirante (Fig.2) i vapori e gli odori di cucina, vengono convogliati direttamente verso l'esterno, tramite un condotto di evacuazione, attraverso la parete/soffitto. Pertanto non è più necessario l'uso dei filtri carbone. Nella versione con motore esterno (Fig. 3), all'apparecchio deve essere collegata una centralina aspirante, che opererà in sede separata, utilizzando l'apparecchio come base di raccordo dell'aria da evacuare. Usare solo centraline proposte nel catalogo originale.

INSTALLAZIONE

Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso (Fig.4). Fissaggio a muro (Fig. 5): usando la maschera di foratura applicare alla parete i tasselli in dotazione, sapendo che la distanza tra la cappa ed il piano di cottura deve essere minimo 65 cm. Inserire due delle viti in dotazione in modo che a queste possa essere agganciato l'apparecchio tramite gli appositi fori previsti sul fondello (usare i fori A; se la cappa è dotata dei fori A e C, usare solo i fori C). Una volta agganciato l'apparecchio procedere al fissaggio definitivo alla parete utilizzando le altre due viti tramite i fori previsti appositamente sul fondello (B). Per evitare di danneggiare il Vostro apparecchio si raccomanda di utilizzare esclusivamente i fori previsti dal costruttore.

Fissaggio dei tubi telescopici: Requisiti essenziali per il montaggio: – Predisporre l'alimentazione elettrica entro l'ingombro del tubo telescopico. – Se il vostro apparecchio deve essere istal-lato in versione Aspirante o in versione con motore esterno, predisporre il foro evacuazione aria.

Appoggiare la staffa (W) a 50 mm dal soffitto e posizionatela sulla verticale della vostra cappa aiutandovi con gli intagli presenti al centro della staffa (Fig. 6); con un pennarello segnate i 2 fori sulla parete, poi effettuate i fori inserendovi i tasselli in dotazione e procedere al fissaggio della staffa utilizzando 2 viti (in dotazione).

Versione aspirante e con motore esterno: collegare il condotto per lo scarico dell'aria con la bocca uscita aria della cappa; utilizzare un tubo flessibile e bloccarlo alla bocca uscita aria della cappa con una fascetta metallica (tubo e fascetta non sono in dotazione).

Solo per la versione con motore esterno (Fig. 7): collegare elettricamente la cappa alla centralina esterna utilizzando le apposite morsettiere: togliere il fissacavo A ed il coperchio B della scatola di connessione; fissare il cavo di collegamento della centralina alla morsettiera C; rimontare il fissacavo A ed il coperchio B della scatola di

connessione; l'altra estremità del cavo va fissata alla morsettiera della centralina esterna.

Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione. Prendere i 2 tubi assiemati ed appoggiarli sulla parte superiore della cappa. Sollevare il tubo superiore fino al soffitto e fissarlo alla staffa mediante 2 viti (Fig. 8).

Versione filtrante: effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione. Fissare il deflettore aria al tubo inferiore come illustrato nella Figura 9, utilizzando 2 viti. Prendere i 2 tubi assiemati ed appoggiarli sulla parte superiore della cappa. Sollevare il tubo superiore fino al soffitto e fissarlo alla staffa mediante 2 viti (Fig.8).

Ricordate inoltre che nella versione filtrante è necessario l'uso dei filtri al carbone; verificate se i filtri sono già installati; eventualmente procedete montandoli come segue, a seconda del modello da voi acquistato:

- se la cappa è dotata di filtri al carbone rotondi (Fig.10), agganciate il filtro carbone con movimento rotatorio, in senso anti-orario.

- se la cappa è dotata di filtro carbone a pannello (Fig.11), rimuovere i 2 fermafiltri metallici (M) e posizionare il filtro carbone all'interno del filtro antigrasso; poi reinserire i 2 fermafiltri per bloccare il filtro al carbone.

FUNZIONAMENTO

A seconda delle versioni l'apparecchio è dotato dei seguenti tipi di comandi:

Comandi di Fig. 12: Tasto A: interruttore accensione luce. Tasto B: Interruttore accensione ON/OFF motore alla I velocità. Tasto C: interruttore II velocità. Tasto D: interruttore III velocità. E: spia di funzionamento del motore; IN DETERMINATI MODELLI, LA SPIA DI FUNZIONAMENTO DEL MOTORE (E) NON E' PRESENTE.

Comandi di Fig. 13: Tasto A: Interruttore accensione luce; posizione 0: luce spenta; posizione 1: luce accesa. Tasto B: Interruttore motore; posizione 0: motore spento; posizione 1-2-3: motore acceso alla prima, seconda e terza velocità. C: Gemma spia di funzionamento del motore.

Comandi di Fig. 14: Tasto A: spegne le LUCI. Tasto B: accende le LUCI. Tasto C: decrementa la velocità del motore fino ad arrivare alla minima. Se premuto per 2" viene spento il motore. Tasto D: aziona il motore (richiamando l'ultima velocità utilizzata) ed incrementa la velocità fino ad arrivare alla massima.

Tasto E: RESET ALLARME FILTRI / TIMER: premendo il tasto durante la visualizzazione dell'allarme filtri (a motore spento) azzera il conteggio delle ore. Premendo il tasto durante il funzionamento del motore, si attiva il TIMER, per cui la cappa si spegne automaticamente dopo 5 minuti.

L1) I 4 led VERDI segnalano la velocità in esecuzione.

L2) Quando il LED è rosso (a motore spento) indica l'ALLARME FILTRI. Quando il LED è verde (lampeggiante) indica che è stato azionato il TIMER tramite il tasto E.

ALLARME FILTRI: Dopo 30h di funzionamento, il led L2 diviene ROSSO; indica che devono essere puliti i filtri antigrasso. Dopo 120h di funzionamento, il led L2 diviene ROSSO e lampeggiante; indica che devono essere puliti i filtri antigrasso e sostituiti i filtri carbone. Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere il tasto E durante la visualizzazione dell'allarme filtri.

Comandi di Fig.15: Tasto A: spegne le luci. Tasto B: accende le luci. Tasto C: Decrementa la velocità del motore fino ad arrivare alla minima. Se premuto per 2" viene spento il motore. Se premuto per 2" quando è attivo l'Allarme Filtri azzera il conteggio ORE.

Tasto D: Aziona il motore ed incrementa la velocità fino ad arrivare alla massima.

Tasto E: Attiva/disattiva il Sensore (modalità AUTOMATICA o MANUALE). In modalità Automatica il sensore è attivo ed il Led L2 è acceso. I Led L1 evidenziano la velocità in esecuzione.

L1) I 4 led VERDI segnalano la velocità in esecuzione.

L2) Quando il Led è VERDE indica la modalità AUTOMATICA. Quando è spento indica la modalità MANUALE. Quando il Led è ROSSO indica l'Allarme Filtri.

ALLARME FILTRI: viene evidenziato a Motore Spento per 30":

Dopo 30h di funzionamento, il led L2 diviene ROSSO; indica che devono essere puliti i filtri antigrasso.

Dopo 120h di funzionamento, il led L2 diviene ROSSO e lampeggiante; indica che devono essere puliti i filtri antigrasso e sostituiti i filtri carbone. Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere il tasto C durante la visualizzazione dell'allarme filtri.

SENSIBILITA' DEL SENSORE GAS: la sensibilità del sensore puo' essere modificata secondo le proprie esigenze. Per modificare tale sensibilità, l'apparecchio deve trovarsi in modalità manuale (cioè il Led L2 deve essere spento); se così non fosse, premere il tasto E.

Modificare la sensibilità premendo contemporaneamente il tasto D ed il tasto E. Verrà evidenziata la sensibilità impostata tramite i 4 led verdi. Tramite i pulsanti C(-) e D(+) si imposta la sensibilità desiderata. Memorizzare la “nuova” sensibilità premendo il tasto E. ATTENZIONE: PER EVITARE DI DANNEGGIARE IL SENSORE, NON USARE PRODOTTI SILICONICI IN PROSSIMITÀ DELLA CAPPA!

Comandi di Fig.16: Tasto A: accende/spegne le luci; ogni 30 ore di funzionamento la spia luminosa corrispondente (S) si accende e sta ad indicare che occorre pulire i filtri antigrasso; ogni 120 ore di funzionamento la spia luminosa

corrispondente (S) lampeggia e sta ad indicare che occorre pulire i filtri antigrasso e sostituire il filtro al carbone. Per far ripartire il conteggio delle ore (RESET), tenere premuto il tasto A per circa 2" (mentre la spia S è in funzione). Tasto B: aziona il motore alla 1ª velocità (si accende la corrispondente spia luminosa); tenendolo premuto per circa 1" spegne il motore; premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5' il motore si arresta (la spia luminosa lampeggia). Tasto C: aziona il motore alla 2ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5' il motore si arresta (la spia luminosa lampeggia). Tasto D: aziona il motore alla 3ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5' il motore si arresta (la spia luminosa lampeggia). Tasto E: aziona il motore alla 4ª velocità (si accende la corrispondente spia luminosa); premendo il tasto una seconda volta (mentre la spia luminosa è accesa) viene attivato il TIMER per cui dopo 5' il motore si arresta (la spia luminosa lampeggia).

Una cura particolare va rivolta ai filtri antigrasso; per togliere il filtro: in corrispondenza della maniglia, spingere il fermo verso l'interno e tirare il filtro verso il basso. Lavate i filtri con detersivo neutro. Se il modello da voi acquistato ha i comandi rappresentati in Fig. 12/13: il filtro antigrasso deve essere pulito periodicamente in rapporto all'uso (almeno ogni due mesi). Se il modello da voi acquistato ha i comandi rappresentati in Fig.14/15: vedi paragrafo "Comandi di Fig. 14/15" ("Allarme Filtri").Se il modello da voi acquistato ha i comandi rappresentati in Fig. 16: i filtri antigrasso devono essere puliti ogni 30 ore di funzionamento circa (quando si accende la spia del tasto luci - Fig. 16S). Una volta rimontati i filtri puliti,per far ripartire il conteggio tenere premuto per circa 1" il tasto luci (Fig.16A) mentre la corrispondente spia luminosa (S) è accesa. Per ulteriori informazioni vedere Comandi di Fig.16 sotto il paragrafo "Funzionamento".

Filtro/i carbone : nel caso d'uso dell'apparecchio in versione filtrante, sarà necessario sostituire il filtro al carbone. Per rimuovere i filtri al carbone, procedere come segue, a seconda del modello da voi acquistato:

- se la cappa è dotata di filtri al carbone rotondi (Fig.17), rimuovere il filtro carbone con movimento rotatorio, in senso orario.

-se la cappa è dotata di filtro carbone a pannello (Fig.11), rimuovere il filtro carbone togliendo prima i 2 fermafiltrati M.

Se il modello da voi acquistato ha i comandi rappresentati in Figura 12/13, dovrete sostituire i filtri carbone in rapporto all'uso, mediamente ogni 6 mesi. Se il modello da voi acquistato ha i comandi rappresentati in Figura 14/15, vedi paragrafo "Comandi di Fig. 14/15" ("Allarme Filtri"). Se il modello da voi acquistato ha i comandi rappresentati in Figura 16, dovrete sostituire i filtri carbone ogni qualvolta che la spia del tasto luci (Fig. 16S) lampeggia (cioè ogni 120 ore di funzionamento).

Illuminazione:

- Per sostituire le lampade togliere i filtri antigrasso come descritto sopra e rimuoverle. Sostituire con lampade dello stesso tipo.

- Se la luce LED è danneggiata, deve essere sostituito dal costruttore o dal suo servizio assistenza o da persone similmente qualificate, al fine di evitare un pericolo.

- Per sostituire le lampade alogene di Fig. 18 aprire il coperchio facendo leva sulle apposite fessure. Sostituire con lampade dello stesso tipo. ATTENZIONE: non toccare la lampadina a mani nude.

Il motore utilizzato in questa cappa è provvisto di un dispositivo di sicurezza (termoprotettore) sensibile alla temperatura; per cause accidentali o per anomalie dell'installazione, questo dispositivo potrebbe intervenire spegnendo automaticamente il motore, così' da evitare gravi danni all'apparecchio. In questi casi, dopo aver lasciato raffreddare il motore, si potrà nuovamente azionare la cappa; tuttavia occorre rimuovere le cause del malfunzionamento verificando che sia stata eseguita una corretta installazione e che siano state osservate tutte le istruzioni riportate nell'apposito foglio Avvertenze.
