Guida per l'uso 4
Informazioni di sicurezza 9
Precauzioni 10
Manuale di istruzioni
Visione del Manuale di istruzioni....11
Installazione degli accessori (Staffa di montaggio a parete)....12
Caratteristiche tecniche ....15
Ricerca guasti....18
DV3 : solo per canali digitali
- Prima di mettere in funzione il televisore, si prega di leggere attentamente “Informazioni di sicurezza” 9. Conservare il manuale per farvi riferimento in futuro.
- Tutte le istruzioni di funzionamento si possono trovare sullo schermo.
- Le istruzioni per "l'installazione della staffa di montaggio a parete" sono presenti all'interno di questo manuale di istruzioni del televisore.
1: Verifica degli accessori
Cavo di alimentazione (1) (solo per KDL-46EX4xx)
Portacavo (1) (solo per KDL-40/32NX5xx)
Supporto (1)*
Viti per supporto (4) (solo per KDL-46EX4xx)
Viti per supporto (4 + 3) (solo per KDL-40BX4/EX4xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/EX4xx, KDL-26EX3xx, KDL-22EX3xx)
Viti per supporto (4 + 4) (solo per KDL-40/32NX5xx)
Telecomando RM-ED022 (1)
Batterie AAA (2)
* Smontato, tranne per i KDL-46EX4xx.

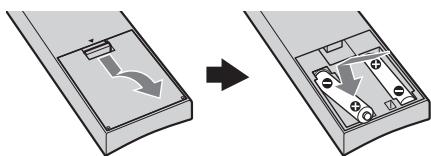

Inserimento delle batterie nel telecomando
- Inserire le batterie rispettando la corretta polarità.
- Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.
- Nel rispetto dell'ambiente, smaltire le batterie in modo corretto. Alcuni paesi potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
- Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
- Non posizionare il telecomando in prossimità di fonti di calore, in luoghi direttamente esposti alla luce solare o in stanze umide.

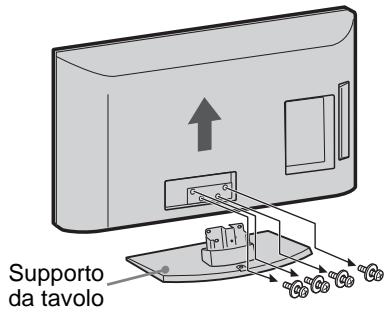

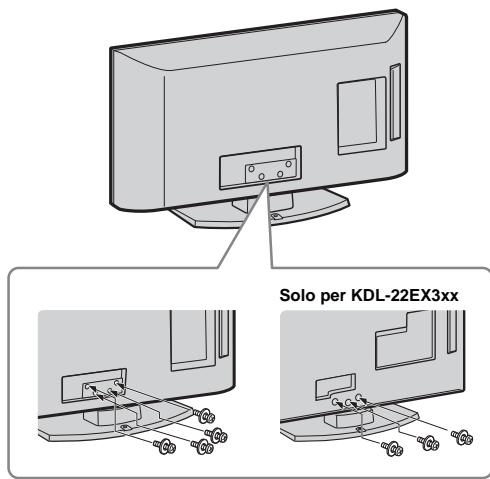

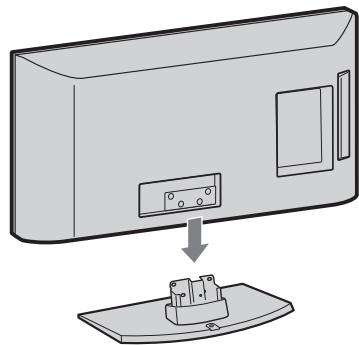

2: Fissaggio del supporto
Eseguire le operazioni di assemblaggio richieste prima di collocare sul supporto.
1 Per informazioni sull'installazione corretta per determinati modelli di televisore, consultare l'opuscolo fornito con il supporto da tavolo.
2 Collocare il televisore sul supporto. Prestare attenzione a non interferire con i cavi.
3 Fissare il televistore al supporto in base all'indicazione delle frecce ↑ che fungono da guida per i fori delle viti utilizzando le viti appositamente fornite.
- Qualora si utilizzi un cacciavite elettrico, impostare la coppia di serraggio a circa 1,5 N·m (15 kgf·cm).

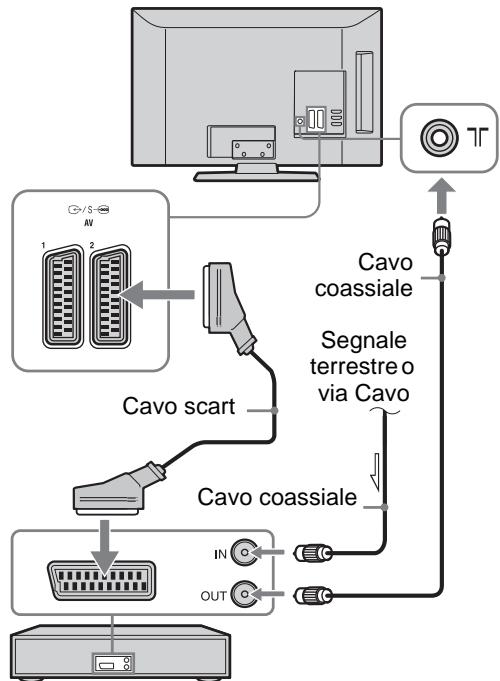

3: Collegamento di un'antenna/via Cavo/videoregistratore/registratore DVD

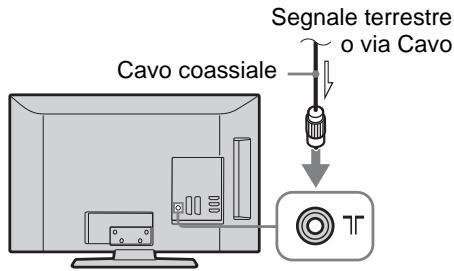

Collegamento della sola antenna/via Cavo
Collegamento di un'antenna/via Cavo/
videoregistratore/registratore DVD tramite SCART
Videoregistratore/registratore DVD
- Le uscite AV1 sono disponibili solo per i canali TV analogici.
- Uscite AV2 per collegamento allo schermo in uso (eccetto PC, HDMI, Component, USB).

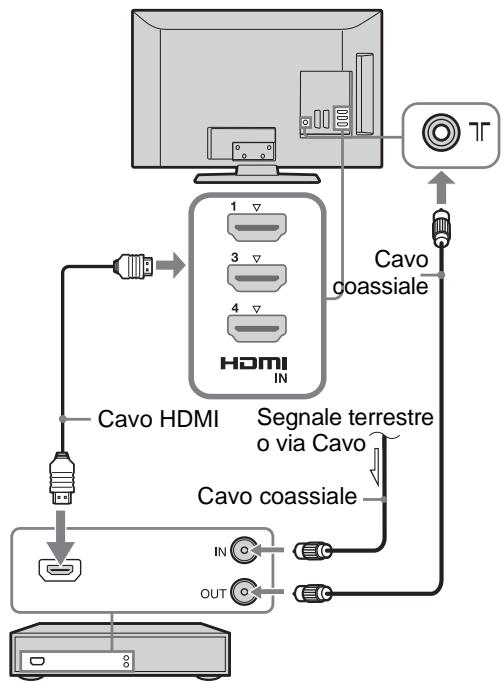

Collegamento di un'antenna/via Cavo/videoregistratore/registratore DVD tramite HDMI
Videoregistratore/registratore DVD

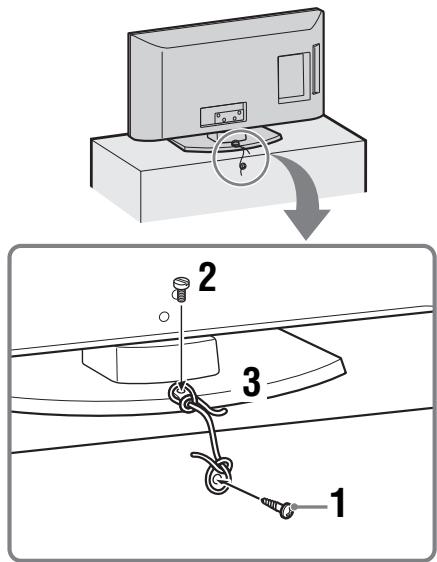

4: Fissaggio antirovesciamento del televisore
1 Inserire una vite per legno (diametro 4 mm, non in dotazione) nel supporto del televisore.
2 Installare una vite per ferro (M4 × 16, non in dotazione) nell'apposito foro posto sul basamento del televisore.
3 Legare la vite per legno e la vite per ferro con un cordino robusto.
- Per fissare il televisore è disponibile un kit con cinghie di supporto opzionale Sony. Rivolgersi al centro di assistenza Sony più vicino per acquistare il kit. Tenere a portata di mano il nome del modello del televisore per l'acquisto.

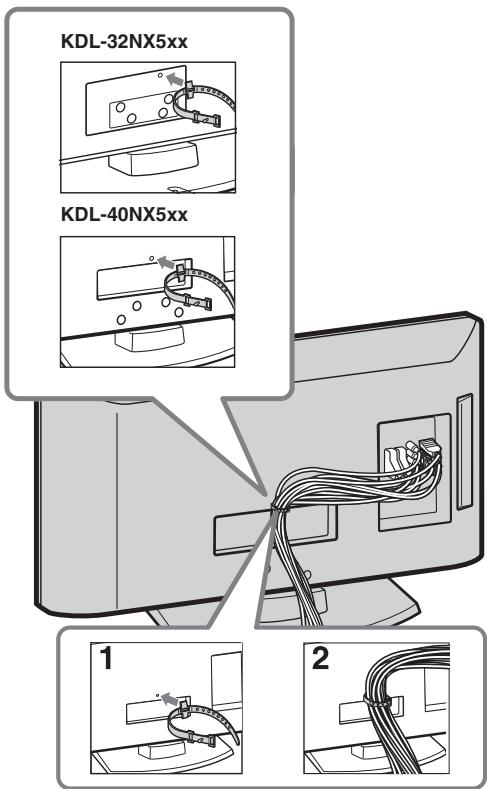

5: Raggruppamento dei cavi
(solo per KDL-40/32NX5xx)
I cavi di collegamento possono essere raccolti con una fascetta come mostrato di seguito.
- Non raccogliere il cavo di alimentazione nello stesso fascio degli altri cavi di collegamento.
6: Selezione della lingua, della nazione/regione e del luogo
1 Collegare il televisore alla presa di rete (220-240 V CA, 50 Hz).
2 Premere ⏻ sul fianco del televisore. Alla prima accensione del televisore, sullo schermo appare il menu di selezione della lingua.
- Quando si accende il televisore, l'indicatore di alimentazione si accende con luce verde.
3 Premere ↗/▽ per selezionare la lingua visualizzata sulle schermate di menu, quindi premere ⊕.
4 Premere ⊙/▽ per selezionare la nazione/regione in cui verrà utilizzato il televisore, quindi premere ⊕.
Se la nazione/regione desiderata per l'utilizzo del televisore non è visualizzata nell'elenco, selezionare “-” in luogo della nazione/regione.

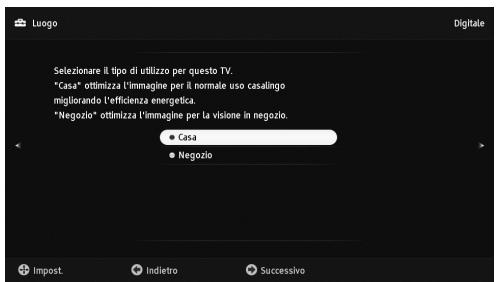

5 Premere ⚙/▽ per selezionare il luogo in cui verrà utilizzato il televisore, quindi premere ⊕.
In modalità Negozio, alcune impostazioni verranno periodicamente ripristinate per l'uso Negozio.
Questa opzione consente di selezionare la modalità di visualizzazione dell'immagine iniziale appropriata in base alle condizioni di illuminazione dell'ambiente.
7: Preselezione automatica del televisore
1 Premere ⊕.
2 Premere ↗/▽ per selezionare “Antenna” o “via Cavo”, quindi premere ⊕.
Selezionando “via Cavo”, compare la schermata per la selezione del tipo di scansione. Vedere “Per effettuare la preselezione del televisore per via Cavo” (pagina 7).
Il televisore inizia a cercare tutti i canali digitali disponibili, quindi tutti i canali analogici disponibili. Questa operazione potrebbe richiedere un po'di tempo; non premere alcun tasto sul televisore o sul telecomando durante questa procedura.
Qualora compaia un messaggio di conferma del collegamento dell'antenna
Non sono stati individuati canali digitali o analogici. Controllare tutti i collegamenti dell'antenna/del cavo e premere ⊕ per avviare nuovamente la preselezione automatica.
3 Ordinamento Programmi (Solo in modalità analogica): Consente di modificare l'ordine in cui i canali analogici vengono memorizzati sul televisore.
1 Premere ⬆/∇ per selezionare il canale che si desidera spostare in una nuova posizione, quindi premere ⇒.
2 Premere ⊙/▽ per selezionare la nuova posizione da assegnare al canale, quindi premere ⊕.
Se non si desidera modificare l'ordine di memorizzazione dei canali analogici sul televisore, premere HOME per passare al punto successivo.
[Figure]
- Questo passaggio non apparirà se si trova un qualsiasi canale analogico.
Sullo schermo comparirà il messaggio "Impostazione completata". Premere ⊕.
Ora il televisore ha preselezionato tutti i canali disponibili.
Per effettuare la preselezione del televisore per via Cavo
1 Premere ⊕.
2 Premere ⬆/⇨ per selezionare “Scansione rapida” o “Scansione completa”, quindi premere ⊕.
“Scansione rapida”: i canali vengono preselezionati in base alle informazioni dell'operatore dei servizi via cavo nell'ambito del segnale di trasmissione.
L'impostazione consigliata per “Frequenza” e “ID rete” è “Auto”.
Questa opzione è consigliata per una preselezione rapida se supportata dall'operatore dei servizi via cavo.
Qualora l'opzione “Scansione rapida” non effettui la preselezione, utilizzare il metodo “Scansione completa” di seguito.
“Scansione completa”: Vengono preselezionati e memorizzati tutti i canali disponibili. Questa operazione potrebbe richiedere un po' di tempo. Questa opzione è consigliata quando la “Scansione rapida” non è supportata dal provider dei servizi via cavo.
Per ulteriori informazioni sui provider di servizi via cavo supportati, visitare il sito web per l'assistenza:
http://support.sony-europe.com/TV/DVBC
3 Premere ⇔/⇨/⇨ per selezionare “Avvio”. Il televisore inizia a ricercare i canali. Non premere alcun tasto sul televisore o sul telecomando.
- Alcuni provider di servizi via cavo non supportano “Scansione rapida”. Qualora non venga rilevato alcun canale utilizzando l’opzione “Scansione rapida”, effettuare una “Scansione completa”.
Regolare l'angolazione di visualizzazione della TV
Questa TV si può regolare entro le angolazioni sottoindicate.
(solo per KDL-40/32NX5xx)

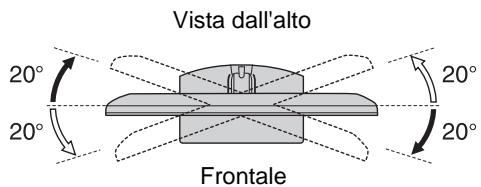

Regolare l'angolazione sinistra e destra (piattaforma girevole)

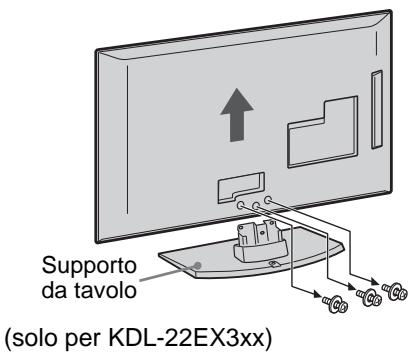

(solo per KDL-22EX3xx)

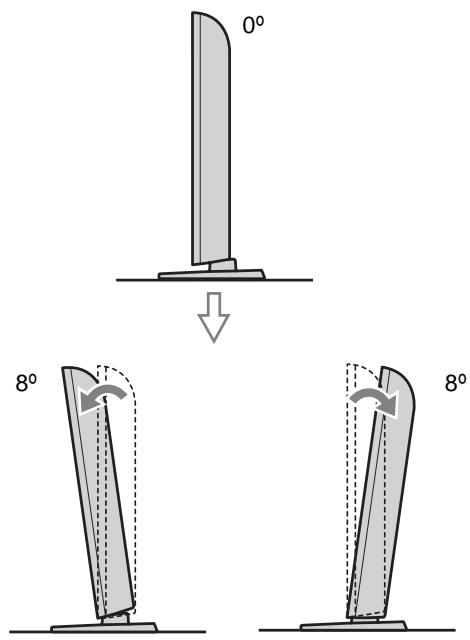

Regolare l'inclinazione
Distacco del supporto da tavolo dal televisore
- Non rimuovere il supporto da tavolo per nessuna ragione, se non per montare il televisore a parete.
Installazione/ Impostazione
Installare e utilizzare il televisore attenendosi alle istruzioni fornite di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.
Installazione
- Il televisore deve essere installato in prossimità di una presa di rete facilmente accessibile.
- Collocare il televisore su una superficie piana e stabile.
- Per l'installazione a parete rivolgersi esclusivamente a personale qualificato.
- Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi:

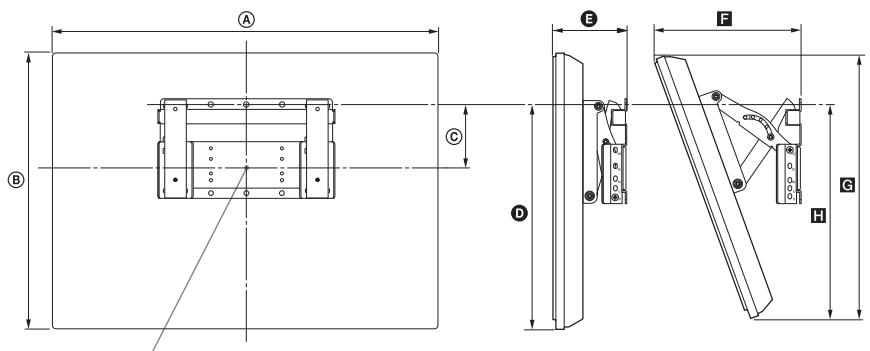

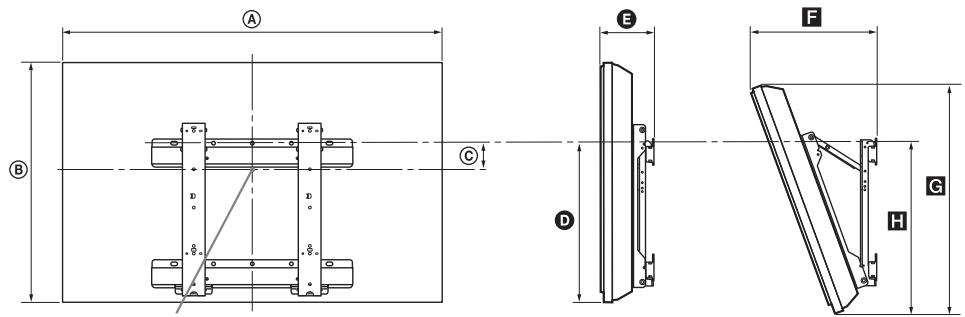

- Staffa di montaggio a parete SU-WL500 (KDL-46EX4xx, KDL-40BX4/EX4/NX5xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/EX4/NX5xx)
- Staffa di montaggio a parete SU-WL100 (KDL-26EX3xx, KDL-22EX3xx)

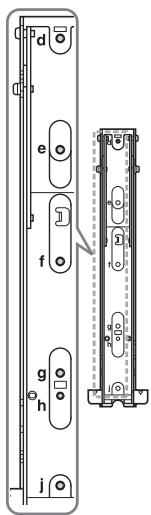

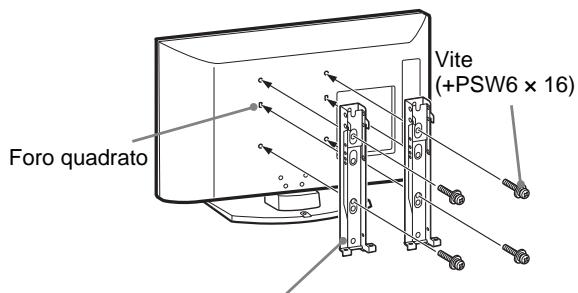

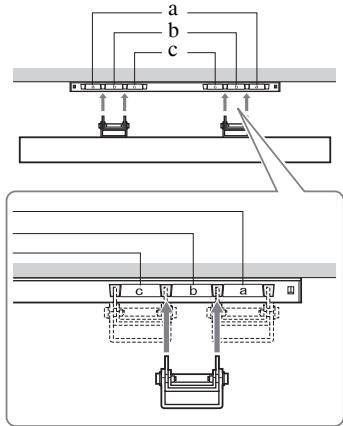

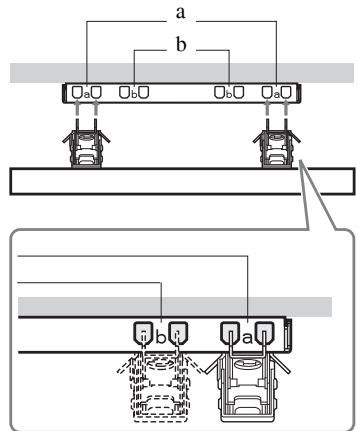

- Per fissare i ganci di montaggio al televisore, utilizzare le viti fornite in dotazione con la staffa per l'installazione a parete. La lunghezza delle viti in dotazione è compresa tra 8 mm e 12 mm, misurata dalla superficie di fissaggio del gancio di montaggio.
Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete.
L'uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc.
8 mm - 12 mm
Vite (in dotazione con la staffa per il montaggio a parete)
Gancio di montaggio

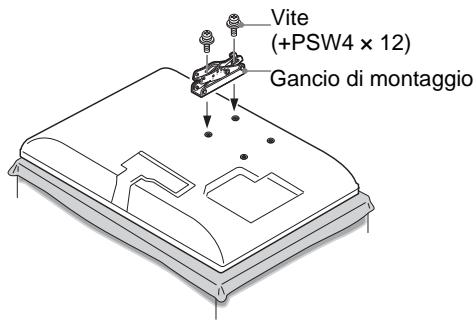

Fissaggio del gancio sul retro del televisore
Trasporto
- Prima di trasportare il televisore, scollegare tutti i cavi.
• Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
- Se il televisore viene trasportato a mano, sollevarlo come illustrato a destra. Non esercitare pressione sul pannello LCD.
- Durante il sollevamento o lo spostamento del televisore, sorreggerlo saldamente dal fondo.
- Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.
- Nel caso in cui si renda necessario trasportare il televisore per farlo riparare
o per un trasloco, richiuderlo sempre nell'imballaggio originale.
Ventilazione
- Non coprire i fori di ventilazione o inserire oggetti nel mobile.
- Lasciare un po' di spazio intorno al televisore.
- Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.

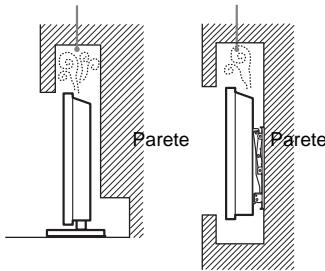

Installato a parete
Spazio minimo indispensabile attorno al televisore.
Installato sul supporto
Spazio minimo indispensabile attorno al televisore.
- Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:
- Non posare il televisore piatto, né installarlo in posizione capovolta, girato all'indietro o lateralmente.
- Non posizionare il televisore su uno scaffale o dentro un armadio.
- Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili.
- Non installare il televisore nel modo indicato di seguito.
Circolazione dell'aria bloccata.
Cavo di alimentazione
Maneggiare il cavo e la presa di rete nel modo indicato di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:
- Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche.
- Inserire completamente la spina nella presa di rete.
- Utilizzare il televisore esclusivamente con alimentazione da 220–240 V CA.
- Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e
prestare attenzione a non rimanere impigliati nei cavi con i piedi.
- Disinserire il cavo di alimentazione dalla presa di rete prima di effettuare operazioni sul televisore o di spostarlo.
- Tenere il cavo di alimentazione lontano da fonti di calore.
- Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.
Note
- Non utilizzare il cavo di alimentazione fornito su altri apparecchi.
- Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.
• Non modificare il cavo di alimentazione.
- Non collocare oggetti pesanti sul cavo di alimentazione.
- Non tirare il cavo di alimentazione per disinserirlo.
- Non collegare un numero eccessivo di apparecchiature alla medesima presa di rete.
• Non utilizzare una presa di rete inadeguata alla spina in uso.
Uso proibito
Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito: il televisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni e/o lesioni.
Luogo:
All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.
Ambiente:
- Per evitare rischi d'incendio, tenere sempre le candele o altre fiamme libere lontane da questo prodotto.
- Luoghi caldi, umidi o eccessivamente polverosi; esposti all'ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi.
Situazione:
Non utilizzare con le mani bagnate, senza il mobile o con accessori diversi da quelli raccomandati dal fabbricante. Durante i temporali scollegare il televisore dalla presa di rete e dall'antenna.
Rottura di componenti:
- Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
- Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.
Periodi di inutilizzo
- Qualora si preveda di non utilizzare il televisore per numerosi giorni, esso dovrà essere scollegato dalla presa di rete per motivi ambientali e di sicurezza.
- Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di rete.
- Alcuni televisori potrebbero comunque disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby.
Bambini
- Impedire ai bambini di salire sul televisore.
- Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti.
Qualora si verifichino i seguenti problemi...
Spegnere il televisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi. Rivolgersi al proprio rivenditore o a Sony per fare controllare il televisore da personale opportunamente qualificato.
Quando:
– Il cavo di alimentazione è danneggiato.
– La presa di rete è inadeguata alla spina in uso.
- Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato.
- All'interno del televisore sono penetrate sostanze liquide o oggetti solidi.
Precauzioni
Visione del televisore
- Si consiglia la visione del televisore in condizioni di luce adatta, in quanto condizioni di luce scarsa o periodi prolungati danneggiano la vista.
- Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.
Schermo LCD
- Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99% od oltre di pixel effettivi, potranno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.
- Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al televisore. L'immagine potrà risultare non uniforme o lo schermo LCD danneggiato.
- Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento. bensì di un fenomeno che scompare con l'aumento della temperatura.
-
Se vengono visualizzati in modo continuo fermi immagine, è possibile che si presenti un'immagine residua. Tale immagine scompare dopo alcuni istanti.
-
Durante l'uso del televisore, lo schermo e il rivestimento si scaldano. Non si tratta di un problema di funzionamento.
- Lo schermo LCD contiene piccole quantità di cristalli liquidi. I tubi fluorescenti utilizzati in questo televisore, contengono mercurio. Per lo smaltimento attenersi ai regolamenti e alle normative locali.
Cura e pulizia della superficie dello schermo e del rivestimento
Verificare di avere disinserito il cavo di alimentazione collegato al televisore dalla presa di rete prima di procedere alla pulizia.
Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.
- Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.
- Non spruzzare acqua o detergente direttamente sul televisore. Potrebbe gocciolare verso la parte inferiore dello schermo o altre parti esterne causando danni al funzionamento.
- Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L'uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore.
- Si consiglia di passare di tanto in tanto l'aspirapolvere sulle aperture di ventilazione per garantire una ventilazione adeguata.
- Per regolare l'angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base.
Apparecchiature opzionali
- Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell'immagine e/o disturbi dell'audio.
- Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti dalla Direttiva EMC utilizzando un cavo del segnale di collegamento di lunghezza inferiore a 3 metri.
Batterie
- Inserire le batterie rispettando la corretta polarità.
- Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.
- Nel rispetto dell'ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
- Maneggiare il telecomando con cura. evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
- Non posizionare il telecomando in prossimità di fonti di calore, né in luoghi direttamente esposti alla luce solare o in stanze umide.
Smaltimento del televisore
Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi
dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)
Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Accertando che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclo dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.
Trattamento
delle pile esauste
(applicabile in
tutti i paesi
dell'Unione
Europea e in altri
paesi Europei con sistema di raccolta differenziata).
Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici per il mercurio (Hg) o per il piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione, protezione dei dati, richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche. questo assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Consegnare le pile esauste presso i punti di raccolta indicati per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.
Manuale di istruzioni
Consente di visualizzare il manuale di istruzioni sullo schermo.
Visione del Manuale di istruzioni
1 Premere i-MANUAL.
2 Premere ↗/▽ per selezionare un argomento dall'Indice, quindi premere ⊕.
Utilizzare i tasti colorati corrispondenti per andare alla pagina successiva o a quella precedente e per tornare all'Indice.
Se la spiegazione è collegata a un altro argomento, apparirà il simbolo ➞. Premere ⚙/⇨/⇨/⇨ per selezionare ➞, quindi premere ⊕. Premere ← RETURN per tornare indietro.
3 Premere ← RETURN per uscire.
- Il XMB™ (XrossMediaBar) è un menu di funzioni BRAVIA e sorgenti di ingresso visualizzate sullo schermo del televisore.
Installazione degli accessori (Staffa di montaggio a parete)
Per i clienti:
Per ragioni di protezione e sicurezza del prodotto, Sony consiglia fortemente che l'installazione del televisore venga eseguita da rivenditori Sony o da installatori autorizzati. Non tentare di installare il televisore da soli.
Per i rivenditori e gli installatori Sony:
Prestare la massima attenzione alla sicurezza durante l'installazione, la manutenzione periodica e l'analisi di questo prodotto.
Per l'installazione del televisore può essere utilizzata la staffa per montaggio a parete SU-WL500 (KDL-46EX4xx, KDL-40BX4/EX4/NX5xx, KDL-37EX4xx, KDL-32BX3/BX4/EX3/EX4/NX5xx) / SU-WL100 (KDL-26EX3xx, KDL-22EX3xx) (venduta separatamente).
- Per eseguire correttamente l'installazione, consultare le istruzioni fornite insieme alla Staffa di montaggio a parete.
- Vedere “Distacco del supporto da tavolo dal televisore” (pagina 8).
- Collocare il televisore sul supporto da tavolo, fissando il gancio di montaggio.
KDL-46EX4xx
KDL-40BX4/EX4/NX5xx
KDL-37EX4xx
KDL-32BX3/BX4/EX3/EX4/NX5xx
KDL-26EX3xx
KDL-22EX3xx
Gancio di montaggio
Per l'installazione di questo prodotto è richiesta una certa capacità, specialmente per determinare la resistenza della parete per sopportare il peso del televisore. Assicurarsi di affidare il fissaggio di questo prodotto alla parete a rivenditori Sony o installatori autorizzati e di prestare adeguata attenzione alla sicurezza durante l'installazione. Sony non può essere ritenuta responsabile per eventuali danni o lesioni causati da un uso errato o un'installazione non appropriata.
Tabella delle dimensioni di installazione del televisore
KDL-46EX4xx
KDL-40BX4/EX4/NX5xx
KDL-37EX4xx
KDL-32BX3/BX4/EX3/EX4/NX5xx
Punto centrale dello schermo
KDL-26EX3xx
KDL-22EX3xx
Punto centrale dello schermo
Unità: cm
Le cifre nella suddetta tabella possono variare leggermente a seconda dell'installazione.
AVVERTENZA
La parete su cui il televisore sarà installato deve essere in grado di supportare un peso di almeno quattro volte quello del televisore. Per informazioni sul suo peso, consultare le “Caratteristiche tecniche” (pagina 15).
Diagramma/tabella delle posizioni delle viti e dei ganci
| Nome del modello | Posizione delle viti | Posizione dei ganci |
| KDL-46EX4xx | d, g | b |
| KDL-40BX4/EX4/NX5xx | d, g | b |
| KDL-37EX4xx | d, g | b |
| KDL-32BX3/BX4/EX3/EX4/NX5xx | e, g | c |
| KDL-26EX3xx | — | a |
| KDL-22EX3xx | — | b |
KDL-46EX4xx
KDL-40BX4/EX4/NX5xx
KDL-37EX4xx
KDL-32BX3/BX4/EX3/EX4/NX5xx
Posizione delle viti
KDL-26EX3xx
KDL-22EX3xx
Posizione dei ganci
Posizione dei ganci
Caratteristiche tecniche
| Nome del modello | KDL-46EX4xx | KDL-40BX4/EX4/NX5xx | KDL-37EX4xx | KDL-32BX3/BX4/EX3/EX4/NX5xx | KDL-26EX3xx | KDL-22EX3xx |
| Sistema |
| Sistema pannello | Pannello LCD (Display Cristalli Liquidi) |
| Sistema televisivo | In base alla selezione della nazione/regione Analogico: B/G/H, D/K, L, I Digitale: DVB-T, DVB-C |
| Sistema Colore/Video | Analogico: PAL, PAL60 (solo ingresso video), SECAM, NTSC3.58, NTSC4.43 (solo ingresso video) Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L3.0 |
| Copertura dei canali | Analogico: 46.25 - 855.25 MHz Digitale: VHF/UHF |
| Uscita audio | 10 W + 10 W (RMS) | 8 W + 8 W (RMS) | 5 W + 5 W (RMS) |
| Ingressi/uscite |
| Antenna | Terminale esterno 75 ohm per VHF/UHF |
| Connettore scart a 21 pin con ingresso audio/video, ingresso RGB, ingresso S-Video, e uscita audio/video TV analogica. |
| Connettore scart a 21 pin con ingresso audio/video, ingresso RGB, ingresso S-Video, e uscita audio/video. |
| Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Y: 1 Vp-p, 75 ohm, 0,3 V sincron negativa/PB/CB: 0,7 Vp-p, 75 ohm/Pr/CR: 0,7 Vp-p, 75 ohm |
| Ingresso audio (connettori fono) |
| HDMI IN 1, 2, 3, 4 | Video: 1080p, 1080p24, 1080i, 720p, 576p, 576i, 480p, 480i Audio: PCM lineare due canali 32, 44,1 e 48 kHz, 16, 20 e 24 bit, Dolby Digital PC (vedere a pagina 17) Audio analogico (mini-jack) (solo HDMI1) |
| Ingresso video (connettore fono) |
| Ingresso audio (connettori fono) |
| Connettore ottico digitale (PCM lineare due canali, Dolby Digital) |
| Uscita audio (Sinistra/Destra) - (connettori fono) |
| PC IN | Ingresso PC (15 Dsub) (vedere a pagina 17) G: 0,7 Vp-p, 75 ohm, non Sync on Green/B: 0,7 Vp-p, 75 ohm/ R: 0,7 Vp-p, 75 ohm, Sincronismo H/V: livello TTL Ingresso audio per PC (mini-jack) |
| Uscita cuffia |
| Porta USB |
| Alloggiamento CAM (Modulo di accesso condizionale) |
| Alimentazione e altre informazioni |
| Requisiti di alimentazione | 220–240 V CA, 50 Hz |
| Dimensioni schermo (misurati in diagonale) | 46 pollici / circa 117 cm | 40 pollici / circa 102 cm | 37 pollici / circa 94 cm | 32 pollici / circa 80 cm | 26 pollici / circa 66 cm | 22 pollici / circa 55 cm |
| Risoluzione schermo | 1.920 punti (orizzontale) × 1.080 linee (verticale) (KDL-46EX4xx, KDL-40BX4/EX4/NX5xx, KDL-37EX4xx, KDL-32BX4/EX4/NX5xx) 1.366 punti (orizzontale) × 768 linee (verticale) (KDL-32BX3/EX3xx, KDL-26EX3xx, KDL-22EX3xx) |
| Potenza assorbita | in modalità “Casa”/“Standard” | 142 W | 110 W | 95 W | 73 W | 52 W | 39 W |
| in modalità “Negozio”/“Brillante” | 183 W | 146 W | 120 W | 94 W | 62 W | 46 W |
| Potenza assorbita in modalità standby*3 | 0,19 W |
| Consumo energetico in modalità spento | 0,18 W |
| Consumo elettrico medio annuale*4 | 207 kWh | 161 kWh | 139 kWh | 107 kWh | 76 kWh | 57 kWh |
| Dimensioni (l x h x p) (circa) | (con il supporto) | 112,7 x 71,1 x 29,4 cm | 102,3 x 66,5 x 31,0 cm (KDL-40NX5xx)99,6 x 63,5 x 25,0 cm (KDL-40BX4xx)99,2 x 63,5 x 25,0 cm (KDL-40EX4xx) | 92,1 x 59,9 x 25,1 cm | 82,5 x 55,4 x 26,0 cm (KDL-32NX5xx)80,4 x 53,2 x 22,0 cm (KDL-32BX3/BX4xx)80,0 x 53,2 x 22,0 cm (KDL-32EX3/EX4xx) | 67,2 x 45,9 x 22,0 cm | 55,1 x 40,2 x 21,5 cm |
| (senza supporto) | 112,7 x 67,4 x 10,2 cm | 102,3 x 62,8 x 10,0 cm (KDL-40NX5xx)99,6 x 59,8 x 9,9 cm (KDL-40BX4xx)99,2 x 59,8 x 10,0 cm (KDL-40EX4xx) | 92,1 x 56,4 x 9,8 cm | 82,5 x 51,7 x 10,2 cm (KDL-32NX5xx)80,4 x 49,7 x 9,6 cm (KDL-32BX3/BX4xx)80,0 x 49,7 x 9,7 cm (KDL-32EX3/EX4xx) | 67,2 x 42,3 x 9,9 cm | 55,1 x 36,7 x 8,2 cm |
| Peso (circa) | (con il supporto) | 20,4 kg | 22,4 kg (KDL-40NX5xx)15,6 kg (KDL-40BX4xx)15,9 kg (KDL-40EX4xx) | 13,6 kg | 15,5 kg (KDL-32NX5xx)10,7 kg (KDL-32BX3/BX4xx)11,0 kg (KDL-32EX3/EX4xx) | 8,8 kg | 6,6 kg |
| (senza supporto) | 18,1 kg | 19,2 kg (KDL-40NX5xx)13,6 kg (KDL-40BX4xx)13,9 kg (KDL-40EX4xx) | 11,6 kg | 13,0 kg (KDL-32NX5xx)9,2 kg (KDL-32BX3/BX4xx)9,5 kg (KDL-32EX3/EX4xx) | 7,3 kg | 6,0 kg |
| Accessori in dotazione | Fare riferimento “1: Verifica degli accessori” a pagina 4. |
| Accessori opzionali | Vedere “Installazione degli accessori (Staffa di montaggio a parete)” a pagina 12. |
*1 Uscita AV1: disponibile solo per i canali TV analogici.
*2 Uscita AV2 - emissione del segnale delle immagini visualizzate sullo schermo (eccetto PC, HDMI, Component, USB).
*3 La potenza in modalità standby viene raggiunta quando il televisore ha ultimato i necessari processi interni.
*4 4 ore al giorno per 365 giorni l'anno.
Design e specifiche sono soggetti a modifiche senza preavviso.
Schema di riferimento segnali di ingresso computer per PC IN →
| Segnali | Orizzontale (Pixel) | Verticale (Linea) | Frequenza orizzontale (kHz) | Frequenza verticale (Hz) | Standard |
| VGA | 640 | 480 | 31,5 | 60 | VGA |
| SVGA | 800 | 600 | 37,9 | 60 | Linee guida VESA |
| XGA | 1024 | 768 | 48,4 | 60 | Linee guida VESA |
| WXGA | 1280 | 768 | 47,4 | 60 | VESA |
| WXGA | 1280 | 768 | 47,8 | 60 | VESA |
| WXGA | 1360 | 768 | 47,7 | 60 | VESA |
| SXGA | 1280 | 1024 | 64 | 60 | VESA |
| UXGA | 1600 | 1200 | 75 | 60 | VESA |
| HDTV | 1920 | 1080 | 67,5 | 60 | EIA |
- L'ingresso PC di questo televisore non supporta il sincronismo sul verde o il sincronismo composito.
- L'ingresso PC di questo televisore non supporta segnali interlacciati.
- L'ingresso PC di questo televisore supporta i segnali indicati nello schema sopra riportato con una frequenza verticale di 60 Hz.
Schema di riferimento segnali di ingresso computer per HDMI IN 1, 2, 3 e 4
| Segnali | Orizzontale (Pixel) | Verticale (Linea) | Frequenza orizzontale (kHz) | Frequenza verticale (Hz) | Standard |
| VGA | 640 | 480 | 31,5 | 60 | VGA |
| SVGA | 800 | 600 | 37,9 | 60 | Linee guida VESA |
| XGA | 1024 | 768 | 48,4 | 60 | Linee guida VESA |
| WXGA | 1280 | 768 | 47,4 | 60 | VESA |
| WXGA | 1280 | 768 | 47,8 | 60 | VESA |
| WXGA | 1360 | 768 | 47,7 | 60 | VESA |
| SXGA | 1280 | 1024 | 64 | 60 | VESA |
Ricerca guasti
Verificare se l'indicatore ⏻ (standby) lampeggia in rosso.
Quando lampeggia
La funzione di autodiagnostica è attivata.
Premere ⏻ sul fianco del televisore per spegnerlo, scollegare il cavo di alimentazione e rivolgersi al rivenditore o a un centro di assistenza Sony.
Se il LED rosso lampeggia 19 volte, spegnere il televisore ed estrarre il dispositivo USB che non funziona.
Se il LED rosso lampeggia 20 volte, spegnere il televisore e togliere il dispositivo CAM che non funziona.
Quando non lampeggia
1 Controllare le voci nelle tabelle seguenti.
2 Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.
- Si può consultare il capitolo completo di soluzione dei problemi sul manuale di istruzioni sullo schermo.
- Per ulteriori informazioni rivolgersi al Centro Assistenza Clienti Sony al seguente indirizzo o numero telefonico che appare nella garanzia fornita.
Immagine
Assenza di immagine (schermo scuro) e assenza di audio
- Controllare il collegamento dell'antenna/del cavo.
- Collegare il televisore alla rete di alimentazione, e premere ⏻ sul fianco del televisore.
- Qualora l'indicatore ⏻ (standby) si accenda in rosso, premere I/☐.
Sullo schermo compaiono solo effetto neve e rumore
- Controllare che l'antenna non sia rotta o piegata.
- Controllare che la durata dell'antenna non sia giunta al termine (3-5 anni in caso di uso normale, 1-2 anni in zone di mare).
Informazioni utti
Inleiding
