MANUALE UTENTE BSUO 3O21 PF X BAUKNECHT

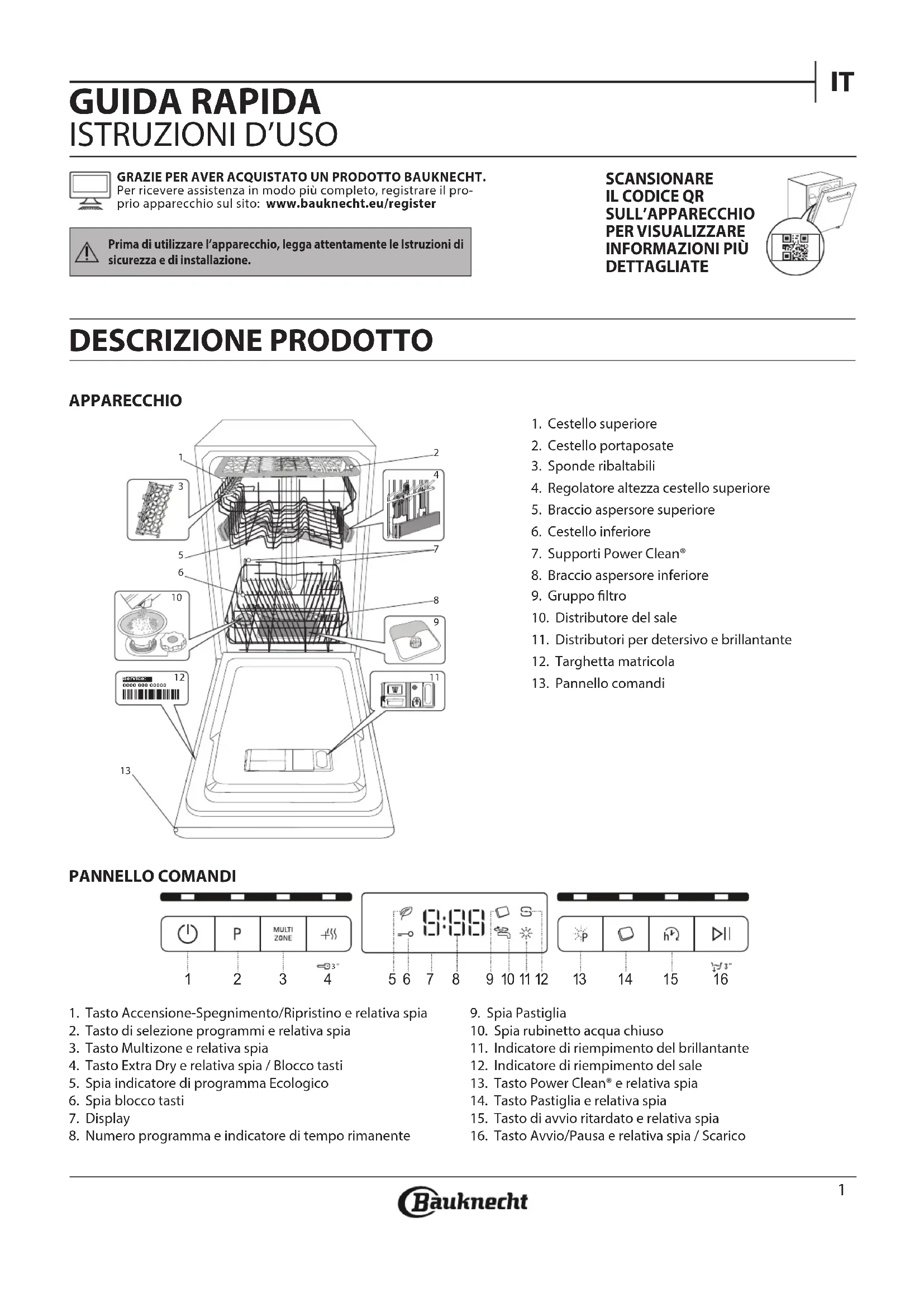

PANNELLO COMANDI 1. Tasto Accensione-Spegnimento/Ripristino e relativa spia2. Tasto di selezione programmi e relativa spia3. Tasto Multizone e relativa spia 4. Tasto Extra Dry e relativa spia / Blocco tasti5. Spia indicatore di programma Ecologico6. Spia blocco tasti7. Display8. Numero programma e indicatore di tempo rimanente9. Spia Pastiglia10. Spia rubinetto acqua chiuso11. Indicatore di riempimento del brillantante12. Indicatore di riempimento del sale13. Tasto Power Clean® e relativa spia 14. Tasto Pastiglia e relativa spia15. Tasto di avvio ritardato e relativa spia16. Tasto Avvio/Pausa e relativa spia / Scarico APPARECCHIO DESCRIZIONE PRODOTTO

0000 000 00000 Service: 1. Cestello superiore2. Cestello portaposate3. Sponde ribaltabili4. Regolatore altezza cestello superiore5. Braccio aspersore superiore6. Cestello inferiore7. Supporti Power Clean®8. Braccio aspersore inferiore9. Gruppo ltro10. Distributore del sale11. Distributori per detersivo ebrillantante12. Targhetta matricola13. Pannello comandiGRAZIE PER AVER ACQUISTATO UN PRODOTTO BAUKNECHT. Per ricevere assistenza in modo più completo, registrare il pro-prio apparecchio sul sito: www.bauknecht.eu/registerPrima di utilizzare l’apparecchio, legga attentamente le Istruzioni di sicurezza edi installazione. SCANSIONARE

Dopo aver completato l’installazione, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.

RIFORNIMENTO DEL SERBATOIO DEL SALE

L’uso di sale previene la formazione di CALCARE sulla supercie dei piatti e sui componenti della macchina.

• È indispensabile che IL SERBATOIO DEL SALE SIA SEMPRE RIFORNITO.
• È essenziale quindi che il livello di durezza dell’acqua sia stato impostato. Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (ve- dere DESCRIZIONE PRODOTTO) e deve obbligatoriamente essere rifor- nito ogni volta che la spia dell’ indicatore di RIEMPIMENTO SALE posta sul pannello comandi è illuminata.1. Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).2. Solo la prima volta: riempire d’acqua il ser-batoio del sale.3. Sistemare opportunamente l’imbuto (vede-re gura) e rifornire il serbatoio del sale no all’orlo (circa 1 kg); Non è inconsueto che l’ac-qua trabocchi leggermente.

4. Togliere l’imbuto ed eliminare qualsiasi residuo di sale dall’areacir-

costante l’apertura.Accertarsi che il tappo sia adeguatamente serrato per evitare l’ingresso di detersivo all’interno della vaschetta durante il programma di lavag-gio (ciò potrebbe causare il danneggiamento del dispositivo addol-cente senza possibilità di riparazione). Ogni volta che è necessario aggiungere sale, è obbligatorio eseguire la procedura prima dell’i-nizio del ciclo di lavaggio per evitare rischi di corrosione.

IMPOSTAZIONE DELLA DUREZZA DELL’ACQUA

Per consentire che il dispositivo addolcente dell’acqua agisca al meglio, è essenziale che l’impostazione del livello di durezza dell’acqua tenga conto della sua durezza eettiva nell’utenza domestica. È possibile ot-tenere il valore di durezza dell’acqua nell’utenza domestica rivolgendo-si al proprio fornitore.Il valore predenito per la durezza dell’acqua viene impostato in fabbrica.

• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/SPEGNIMENTO.
• Tenere premuto il tasto AVVIO/Pausa per 5 secondi, no a udire il segnale corrispondente.
• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
• La spia che indica il programma correntemente impostato lampeggia.
• Premere il tasto P per selezionare il livello di durezza dell’acqua ri- chiesto (vedere TABELLA DEI LIVELLI DI DUREZZA DELL’ACQUA). Tabella di durezza dell’acqua Livello °dH Gradi tedeschi °fH Gradi francesi°Clark Gradi inglesi1 Dolce 0 - 6 0 - 10 0 - 7 Moderatamente dolce7 - 11 11 - 20 8 - 143 Medio 12 - 16 21 - 29 15 - 20 4 Dura 17 - 34 30 - 60 21 - 42 5 Molto dura 35 - 50 61 - 90 43 - 62

• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/ SPEGNIMENTO.La procedura di impostazione è stata completata!Non appena completata tale procedura, avviare uno dei programmi senza carico.Utilizzare soltanto sale di tipo specico per lavastoviglie.Dopo aver versato il sale all’interno della macchina, la spia riempimento SALE si spegne.La mancanza di sale nel serbatoio potrebbe danneggiare l’addol-citore d’acqua e la resistenza per eetto dell’accumulo di calcare.L’uso del sale è consigliato con qualsiasi tipo di detersivo per lava-stoviglie.

RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE

L’utilizzo di brillantante facilita il processo di ASCIUGATURA delle stovi-glie. Il distributore di brillantante A deve essere riempito ogni volta che a spia dell’indicatore di RIEMPIMENTO BRILLANTANTE sul pan- nello comandi è illuminata.

1. Aprire il distributore B esercitando opportuna pressione e quindi

sollevando la linguetta posta sul coperchio.2. Versare delicatamente il brillantante no al segno che indica il livello di riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in cui ciò si verichi, asciugare immediatamente il liquido fuori-uscito mediante un panno asciutto.3. Abbassare il coperchio no ad avvertire lo scatto che ne segnala la chiusura.Non versare MAI il brillantante direttamente all’interno della vaschetta.

REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE

Se non si è completamente soddisfatti del processo di asciugatura, èpossibile regolare la quantità di brillantante da utilizzare.

• Azionare la lavastoviglie agendo sul tasto ACCENSIONE/SPEGNIMENTO.

• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/ SPEGNIMENTO.
• Premere tre volte il tasto AVVIO/Pausa: si avverte il segnale corrispondente.

• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
• La spia che indica il programma correntemente impostato lampeggia.
• Premere sul tasto P per impostare il livello di brillantante corrispon- dente alla quantità richiesta.• Disattivare utilizzando il tasto ACCENSIONE/SPEGNIMENTOLa procedura di impostazione è stata completata!Nel caso in cui il livello di brillantante sia impostato su 1, il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRIL- LANTANTE INSUFFICIENTE non è illuminata. A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio apparecchio. • In presenza di strisce con sfumature blu sulla supercie dei piatti, im-postare un livello di dosaggio basso (2-3).• In presenza di gocce d’acqua o di calcare sulla supercie dei piatti impostare invece dosaggi alti (4-5).

RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO

Per aprire il distributore detersivo utilizzare il dispositivo di aper-tura C. Versare il detersivo esclusivamente nel distributore D asciutta. Mettere la dose di detersivo per il prelavaggio diretta-mente all’interno del distributore.1. Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.2. Eliminare eventuali residui di deter-sivo dai bordi del distributore e chiu-dere il coperchio no ad avvertire lo scatto caratteristico.3. Chiudere il coperchio del distributore sollevandolo no a portare il disposi-tivo di chiusura in sede.Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso. Se si utilizzano detersivi del tipo „All in one”, si con- siglia di servirsi del tasto PASTIGLIA per impostare il programma in modo da ottenere sempre i migliori risultati nel lavaggio e nell’asciugatura.L’uso di un detersivo non specico per lavastoviglie potrebbe cau-sare malfunzionamenti o danni all’apparecchio.

DESCRIZIONE DEI PROGRAMMI

Istruzioni per selezionare il ciclo di lavaggio. 1 ECO Il programma Eco è indicato per le stoviglie mediamente sporche; è il pro-gramma più eciente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie eviene usato per valutare la conformità dell’ap-parecchio alla legislazione UE in materia di progettazione ecocompatibile. 2 SENSOR Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco delle stoviglie e seleziona il programma adeguato. Durante il rilevamento del livello di sporco, sul display compare un’animazione e la durata del ciclo viene aggiornata. 3 INTENSIVO Programma consigliato per stoviglie molto sporche, particolarmente indicato per padelle etegami (non adatto per oggetti delicati).

4 LAVAGGIO RAPIDO EASCIUGATURA

Stoviglie normalmente sporche. Ciclo quotidiano; permette di ottenere risultati di lavaggio easciugatura ottimali in un tempo inferiore. 5 VETRO Programma adatto aoggetti delicati, più sensibili alle temperature ele-vate, ad esempio bicchieri etazze. 6 RAPIDO 30’ Programma indicato per un mezzo carico di stoviglie poco sporche eprive di residui secchi. Non è prevista una fase di asciugatura. 7 SILENZIOSO Adatto al funzionamento nelle ore notturne. Permette di ottenere risul-tati di lavaggio easciugatura ottimali con una minima emissione sonora. 8 IGIENE Sporco normale emolto sporco, con azione antibatterica supplementa-re. Ciclo utilizzabile per la manutenzione della lavastoviglie. 9 PRELAVAGGIO Da utilizzare per sciacquare le stoviglie da lavare successivamente. Questo programma non richiede detersivo.Note:SIl ciclo Rapido 30’ è indicato per stoviglie poco sporche. Programma Fase di asciugatura Opzioni disponibili

Durata pro- gramma di lavaggio (h:min)

Consumo d'acqua (litri/ciclo) Consumo energetico (kWh/ciclo)

0:10 4,5 0,01 La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN60436:2020 . Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all’indirizzo: dw_test_support@europeanappliances.com Questi programmi non richiedono un pre-trattamento delle stoviglie. *) La porta viene aperta prima che il programma sia terminato. Questo per migliorare l’ecienza dell’asciugatura. Attendere che l’ora raggiunga le 00:00 per svuotare la lavastoviglie.**) Non è possibile selezionare tutte le opzioni contemporaneamente. ***) Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata eettiva può dipendere da molti fattori. quali la temperatura e la pressione dell’acqua di alimentazione. la temperatura ambiente. la dose di detersivo utilizzata. la quantità e il tipo di carico e il suo bi- lanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti.4

È possibile selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedere la TABELLA DEI PROGRAMMI). In caso di opzione non compatibile con il programma selezionato vedere la TABELLA DEI PROGRAMMI, il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L’opzione non è in tal caso abilitata. AVVIO RITARDATO È possibile ritardare l’avvio del programma per un tempo compreso tra 0:30 e 24 ore.

1. Selezionare il programma richiesto e qualsiasi opzione

necessaria. Per ritardare l’avvio del programma premere (ripetutamente) il tasto AVVIO RITARDATO. Regolabile da 30 minuti a 24 ore. A ogni pressione del tasto, il ritardo di avvio aumenta di: 30 minuti se la selezione è inferiore alle 4 ore, 1 ora se la selezione è inferiore alle 12 ore, 4 ore se la selezione è superiore alle 12 ore. Se la pressione prolungata sul tasto eccede il valore di 24 ore, l’opzione di avvio ritardato si disattiva.

2. Premere il tasto AVVIO/PAUSA: Il timer inizia il conto alla

3. Una volta trascorso questo periodo di tempo, la

corrispondente spia si spegne e il programma si avvia automaticamente. Se al momento del conto alla rovescia si preme nuovamente il tasto AVVIO/PAUSA, l’opzione AVVIO RITARDATO si disattiva e il programma selezionato si avvia automaticamente. Una volta avviato il programma, non è più possibile impostare la funzione AVVIO RITARDATO. RUBINETTO ACQUA CHIUSO - Allarme Lampeggia quando non avviene il carico dell’acqua o il rubi- netto dell’acqua è chiuso. SCARICO Per interrompere e annullare il ciclo in funzione è possibile servirsi della funzione di SCARICO. La pressione prolungata sul tasto AVVIO/PAUSA causa l’attivazione della funzione di SCARICO. Il programma in funzione si interrompe e viene scaricata l’acqua presente nella lavastoviglie. MULTIZONE Nel caso in cui i piatti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzare il programma Mezzo carico. Selezionare il programma richiesto e quindi premere il tasto MULTIZONE: l’indicatore posto superiormente alle spie corrispondenti ai vari tasti si illumina. Come sua impostazione predenita, l’apparecchio esegue il lavaggio in tutti i cestelli. Per il lavaggio esclusivamente di un cestello in particolare, premere ripetutamente il tasto in questione: indicato nel display (cestello inferiore soltanto) indicato nel display (cestello superiore soltanto) indicato nel display (cestello portaposate soltanto) indicato nel display (l’opzione è impostata su Spegnimento e l’apparecchio esegue il lavaggio per tutti i cestelli). Ricordarsi di riempire soltanto i cestelli superiore e inferiore e di ridurre conseguentemente la dose di detersivo. Se il cestello superiore viene rimosso, introdurre il detersivo direttamente nell’apparecchio anziché nell’apposita vaschetta. PASTIGLIA Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato. Se si utilizzano più detersivi in forma di unica pastiglia (brillantan- te, sale e detersivo in 1 dose) premere tasto PASTIGLIA (la spia si illumina insieme al simbolo corrispondente). In caso di utilizzo di detersivo in polvere o in forma liquida, l’opzione in oggetto deve essere disattivata. BLOCCO TASTI La pressione prolungata (3 secondi) del tasto EXTRA DRY disat- tiva la funzione BLOCCO TASTO. La funzione BLOCCO TASTI con- sente di bloccare l’intero pannello comandi con eccezione del tasto ACCENSIONE/SPEGNIMENTO. Per disattivare la funzione BLOCCO TASTI esercitare nuovamente pressione prolungata. POWER CLEAN® Grazie ai getti speciali supplementari questa funzione consente un lavaggio più intenso ed ecace nell’area specica del cestel- lo inferiore. Si raccomanda questa funzione per il lavaggio di pentole e casseruole. Premere questo tasto per attivare l’opzio- ne POWER CLEAN® (la spia si accende). EXTRA DRY Per migliorare l’asciugatura dei piatti, dopo aver selezionato il programma richiesto premere il tasto EXTRA DRY: la corrispon- dente spia si illumina. Una temperatura superiore durante il risciacquo nale e la maggiore durata del programma consentono una migliore asciugatura. Per deselezionare l’opzione in questione premere nuovamente lo stesso tasto. L’opzione EXTRA DRY comporta una maggior durata del ciclo di lavaggio.IT

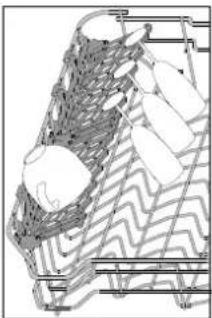

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE

Le sponde ribaltabili laterali pos-sono essere estese oripiegate per ottimizzare la disposizione delle stoviglie nel cestello.Si possono disporre ibicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, in-serendone lo stelo negli appositi spazi.In caso di posizione elevata del ripiano superiore, le alette non possono rimanere in posizione verticale.In base al modello: – per estendere le sponde occorre farle scorrere verso l’alto eruotarle oppure sganciarle dai fermi eabbassarle. – per ripiegare le sponde occorre ruotarle efarle scorrere verso il basso oppure sollevarle eagganciarle ai fermi. CESTELLO INFERIORE Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti ecoperchi di grandi dimensioni ai lati, per evitare interferenze con l’ele-mento aspersore.Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione ver-ticale per la migliore sistemazione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle erecipienti per alimenti.(esempio di carico nel cestello inferiore)

OPZIONE POWER CLEAN NEL CESTELLO INFERIORE

L’opzione Power Clean® utilizza speci-ci getti d’acqua nel retro della cavità per ottenere un lavaggio più intensivo delle stoviglie molto sporche. Il cestel-lo inferiore è munito di Space Zone, lo specico sostegno estraibile posto nel-la parte posteriore del cestello eutiliz-zabile per sostenere in posizione verti-cale pentole ecasseruole eottimizzare in tal modo lo spazio.Nel disporre pentole e casseruole ri-volte verso l’elemento Power Clean® attivare la corrispondente opzione POWER CLEAN dal pannello comandi.Uso dell’opzione Power Clean®:1. Regolare l’area Power Clean® (G) ri-piegando verso il basso isupporti po-steriori piatti per caricare le pentole.2. Caricare le pentole e le casseruole in posizione inclinata verticale nell’area Power Clean®. Le pentole devono essere inclinate verso ipotenti getti d’acqua. CESTELLO SUPERIORE Riporvi ipiatti poco resistenti ele stovi-glie delicate: vetri, tazze, piattini, insala-tiere dai bordi bassi.Il cestello superiore è munito di sponde ribaltabili da utilizzare in posizione ver-ticale per la sistemazione di piattini per tea/dessert oppure in posizione abbas-sata per consentire il carico di scodelle erecipienti per alimenti.(esempio di carico del cestello superiore)

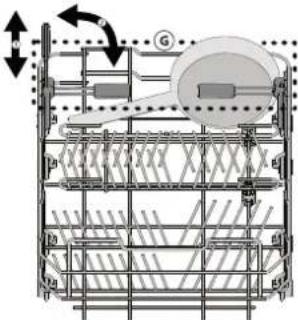

REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE

È possibile regolare del cestello superiore nel senso dell’altezza: la posizione rialzata consen-te di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, mentre la posizione ribassata consente di utiliz-zare le sponde ribaltabili creando lo spazio che esse richiedono edi evitare urti con gli oggetti caricati nel cestello inferiore.Il cestello superiore è munito di regolatore in altezza (vedere gura) che non richiede pres-sione sulle leve; sollevarlo tenendolo per ilati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve Aposte ai lati del cestello eabbassare il cestello.Si raccomanda vivamente di non procedere alla regolazione in al-tezza di cestelli già caricati.Non rialzare oribassare MAI il cestello agendo su un lato soltanto. CESTELLO PORTAPOSATE Il terzo cestello è stato progettato per alloggiare le posate durante il lavaggio.Disporre le posate come illustrato nella guraLa possibilità di sistemare le posate a parte ne rende più semplice la rac-colta dopo il lavaggio emigliora le pre-stazioni sia nella fase di lavaggio che in quella di asciugatura.Coltelli ealtri utensili con bordi af-lati devono essere sistemati con le lame rivolte verso il basso.6 USO QUOTIDIANO

1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA

Vericare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell’acqua sia aperto.

2. AZIONAMENTO DELLA LAVASTOVIGLIE

Premere il tasto ACCENSIONE/SPEGNIMENTO.

SECONDO NECESSITÀ Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCRIZIONE DEI PROGRAMMI) premendo sul tasto P.Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).

Avviare il ciclo di lavaggio mediante pressione sul tasto AVVIO/PAUSA. All’avvio del programma selezionato si avvia il segnale corrispondente.

7. FINE DEL CICLO DI LAVAGGIO

La conclusione del ciclo di lavaggio è indicata dalla relativa segna-lazione acustica, mentre il display visualizza End. Aprire la porta e disattivare l‘apparecchio premendo sul tasto ACCENSIONE/SPE-GNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolungata, al ne di ridurre al minimo il consu-mo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastovi-glie, ridurre in proporzione la dose di detersivo da utilizzare.

MODIFICA DI UN PROGRAMMA IN CORSO

Nel caso in cui sia stato selezionato il programma sbagliato, è possibi-le apportarvi le modiche necessarie a condizione che esso sia appena iniziato: tenere premuto il tasto ACCENSIONE/SPEGNIMENTO: la mac- china si disattiva.Azionare nuovamente la macchina agendo sul tasto ACCENSIONE/SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo premendo sul tasto AVVIO/PAUSA.

AGGIUNTA DI ALTRE STOVIGLIE

Senza spegnere la macchina, aprire la porta (fare attenzione al vapore CALDO!) e sistemare le posate all’interno della lavastoviglie. Chiudere la porta e premere il tasto AVVIO/PAUSA: il ciclo riprende dal punto in cui si era interrotto. INTERRUZIONI ACCIDENTALI In caso di apertura della porta durante il ciclo di lavaggio, o in caso di mancanza dell’alimentazione elettrica, il ciclo si interrompe. Una volta chiusa la porta o ripristinata l’alimentazione elettrica, per riprendere il funzionamento del ciclo dal punto in cui era stato interrotto, premere il tasto AVVIO/PAUSA. Per disabilitare la MODALITÀ DEMO, eseguire la procedura descritta in sequenza, senza interruzioni. Accendere e spegnere l’apparecchio. Premere il tasto RITARDO nché non viene emesso un segnale acustico. Accendere nuovamente l’apparecchio. L’indicazione “dOF” lampeggia e quindi si spegne. CONSIGLI Prima di caricare icestelli, eliminare tutti iresidui di cibo dalle stoviglie evuotare ibicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento. Sistemare le stoviglie in modo che rimangano in sede enon si possano ribaltare; esistemare le vaschette con le aperture rivolte verso il basso ele parti concave/complesse disposte obliquamente, per consentire all’ac-qua di lavaggio di raggiungere ogni supercie escorrervi liberamente. Avvertenza: coperchi, maniglie, vassoi epadelle non devono ostacola- re la rotazione degli aspersori.Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate.Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un’azione più intensa econsentono migliori prestazioni nel lavaggio.Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.

STOVIGLIE DI TIPO NON ADATTO

• Stoviglie eposate in legno.• Bicchieri decorati, pezzi di artigianato epiatti antichi. le decorazioni non sono sucientemente resistenti.• Componenti in materiali sintetici che non resistono alle temperature elevate.• Stoviglie in rame estagno.• Stoviglie sporche di cenere, cera, grasso lubricante oinchiostro.Durante la fase di lavaggio icolori delle decorazioni di bicchieri epezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. ibic-chieri in cristallo) possono divenire opachi anche soltanto dopo un cer-to numero di lavaggi.

DANNEGGIAMENTO DI BICCHIERI ESTOVIGLIE

• Utilizzare soltanto bicchieri eporcellane garantite dal produttore per il lavaggio in lavastoviglie.• Utilizzare un detersivo delicato eadatto al tipo di stoviglie in questione• Togliere ibicchieri egli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Se la lavastoviglie viene usata secondo le istruzioni del produttore, lavaggio delle stoviglie amacchina comporta normalmente un MINO-RE CONSUMO DI ENERGIA eacqua rispetto al lavaggio amano.
• Per ottimizzare l’ecienza della lavastoviglie si raccomanda di av- viare il ciclo di lavaggio con l’apparecchio apieno carico. Cari- cando la lavastoviglie no alla capacità indicata dal produttore si contribuirà aridurre iconsumi d’acqua edi energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICA-MENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo icestelli selezionati. Un cari-camento non corretto oeccessivo della lavastoviglie può aumentare il consumo di risorse (acqua, energia etempo, oltre auna maggiore rumorosità) eridurre le prestazioni di lavaggio easciugatura.• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia enon è consigliato. IGIENIZZANTE Per evitare la formazione di cattivi odori esedimenti vari all’interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell’apparecchio utilizza- re un cucchiaino di detersivo eavviare il ciclo in assenza di carico. AVVISI ECONSIGLIIT

MANUTENZIONE E PULIZIA

PULIZIA DEL GRUPPO FILTRO

Pulire regolarmente il gruppo ltro in modo che nei relativi elementi non si formino ostruzioni eche l’acqua vi scorra regolarmente.L’uso della lavastoviglie con iltri ostruiti, ocon oggetti estranei nel sistema ltrante onei bracci irroratori, può causare malfunzionamenti edeterminare una perdita di prestazioni, un aumento della rumorosità oun maggiore consumo di risorse.Il gruppo ltro è composto da tre elementi ltranti che eliminano la presenza di residui di cibo dall’acqua di lavaggio, rimettendola in circo-lo ai ni del programma:per ottenere le migliori prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.Non utilizzare mai la lavastoviglie priva dei ltri ocon iltri allentati.Almeno una volta al mese oogni 30 cicli di lavaggio,, vericare lo stato del gruppo ltro ese necessario pulirlo completamente sotto getto di acqua corrente, servendosi di spazzola metallica eseguendo le istruzio-ni sotto riportate:

1. Ruotare il ltro cilindrico Ain senso antiorario, quindi estrarlo (Fig. 1).

2. Smontare il ltro atazza B esercitando una leggera pressione sulle

sponde laterali (Fig. 2).

3. Far scorrere il ltro apiastra in acciaio inossidabile C, no ad estrarlo

(Fig. 3).4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l’elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).

Dopo aver pulito iltri, rimontare il gruppo essarlo correttamente in sede ciò è fondamentale per garantire l’ecienza della lavastoviglie.

PULIZIA DEL TUBO DI CARICO ACQUA

Se itubi dell’acqua sono nuovi osono rimasti inutilizzati per un periodo prolungato, prima di eseguire iraccordi necessari far scorrere l’acqua per controllare che sia pulita epriva di impurità. In assenza di tale pre-cauzione, il tubo di carico acqua può risultare ostruito con conseguente danneggiamento della lavastoviglie.

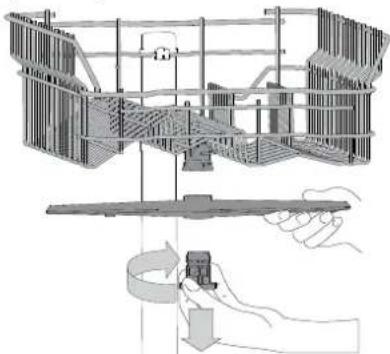

PULIZIA DEI BRACCI ASPERSORI

I residui di cibo possono occasionalmente formare incrostazioni sui bracci aspersori ebloccare ifori utilizzati per l’irrorazione dell’acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.Per smontare il braccio aspersore superiore, ruotare l’anello di bloccag-gio in plastica in senso orario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l’alto.È possibile smontare l’elemento aspersore del cestello inferiore solle-vandolo verso l’alto.

SISTEMA DI ADDOLCIMENTO DELL’ACQUA

L’addolcitore riduce automaticamente la durezza dell’acqua, impeden-do la formazione di calcare sulla serpentina econtribuendo amigliora-re l’ecienza di lavaggio. Questo sistema si rigenera con il sale, che deve essere perciò rab-boccato quando il serbatoio del sale è vuoto. La frequenza di rigenerazione dipende dal livello di durezza imposta-to - con la durezza dell’acqua impostata al livello 3, la rigenerazione avviene ogni 6 cicli Eco. Il processo di rigenerazione inizia durante il risciacquo nale etermina nella fase di asciugatura, prima del termine del ciclo. • Ogni rigenerazione comporta: un consumo di ~3,5 litri d’acqua;• Un prolungamento di 5 minuti della normale durata del ciclo; • Un consumo di energia minore di 0,005 kWh.8

L’indicatore del sale è accesoIl serbatoio del sale è vuoto. (È possibile che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cicli di lavaggio).Riempire il serbatoio con sale (per ulteriori informazioni, vedere pagina 2).Regolare la durezza dell’acqua - vedere la tabella apagina 2.L’indicatore del brillantante èaccesoLa vaschetta del brillantante è vuota. (È possibile che, dopo aver riempito la vaschetta, la spia del brillantante resti accesa per diversi cicli di lavaggio).Riempire la vaschetta con brillantante (per ulteriori informazioni, vedere pagina 2)La lavastoviglie non si avvia o i comandi non rispondono.L'apparecchio non è stato collegato correttamen-te all'alimentazione elettrica. Inserire la spina nella presa di corrente.Mancanza di corrente.Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Premere il tasto AVVIO/Pausa per riprendere il ciclo.Mancata chiusura della porta lavastoviglie. Spingere con decisione la porta no ad avvertire il caratteristico “clic.Il ciclo è stato interrotto con l’apertura dello sportello per più di 4 secondi.Chiudere la porta e premere il tasto AVVIO/Pausa.Mancato funzionamento dei vari comandi.Sul display viene visualizzato F9 o F12 e i LED Accensione/Spegnimento e AVVIO/Pausa lampeg-giano rapidamente.Spegnere l’apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persiste, staccare l’ap-parecchio dalla rete elettrica per 1 minuto, quindi ricollegarlo.Lo scarico della lava-stoviglie non avviene. Sul display viene visualizzato: F3 e i LED Accensione/Spe-gnimento e AVVIO/Pausa lampeggiano rapidamente.Ciclo di lavaggio non ancora concluso. Attendere la conclusione del ciclo di lavaggio. Tubo di scarico piegato. Vericare che il tubo di scarico non sia piegato (vedere le ISTRUZIONI DI INSTALLAZIONE). Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino.Ostruzione ltro a causa di residui di cibo Pulire il ltro (vedere PULIZIA DEL GRUPPO FILTRO).La rumorosità della la-vastoviglie è eccessiva. Urto dei piatti tra loro durante il lavaggio. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Produzione eccessiva di schiuma.Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETER- SIVO). Ripristinare la lavastoviglie premendo il tasto di SCARICO (vedere OPZIONI E FUNZIONI)e avviare il programma nuovo senza detersivo.I piatti non risultano puliti. Errata disposizione delle stoviglie. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei piatti.Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). Il ciclo di lavaggio è eccessivamente delicato. Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI). Produzione eccessiva di schiuma.Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO).Tappo sul vano brillantante non correttamente chiuso.Accertarsi che il tappo sul distributore brillantante sia chiuso.Filtro sporco oppure ostruito. Pulire il gruppo ltro (vedere CURA E MANUTENZIONE).Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOIO SALE).La lavastoviglie non esegue il carico dell'ac-qua. Sul display viene visualizzato: e F6 e i LED Accensione/Spegnimento e AVVIO/Pausa lampeggiano rapidamente.Assenza di alimentazione idrica o rubinetto chiuso.Accertarsi che il tubo di alimentazione idrica contenga l’acqua necessaria o che il rubinetto sia aperto. Il tubo di carico è piegato Accertarsi che il tubo di carico non sia piegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarla.L’elemento ltrante nel tubo di carico è ostruito; è necessario pulirlo.Dopo aver eseguito le operazioni di ispezione e pulizia, spegnere e accendere la lavastoviglie e avviare un programma nuovo.La lavastoviglie termina il ciclo di lavaggio troppo presto. Sul display viene visualizzato F15 e i LED Accensione/Spe-gnimento e AVVIO/Pausa lampeggiano rapidamente. Il tubo di scarico è posizionato troppo in basso o crea un eetto sifone nell’impianto di scarico domestico.Controllare che l’estremità del tubo di scarico si trovi all’altezza corretta (vedere IN-STALLAZIONE). Vericare eventuali eetti sifone nell’impianto di scarico domestico; se necessario, installare una valvola di ingresso aria.Aria nel tubo di mandata dell'acqua.Controllare che non vi siano perdite nell’impianto idraulico o altri problemi che causi-no l’ingresso di aria.La perdita di deter-gente.Dipende dal detergente liquido utilizzato e può es-sere accentuata in caso di opzione di ritardo attivata.Piccole perdite non causano malfunzionamenti della macchina e possono essere evitate cambiando il tipo di detergente liquido o utilizzando le pastiglie. Se la lavastoviglie non funziona correttamente, provare arisolvere il problema consultando l’elenco sotto riportato. Per errori oproblemi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; idati di contatto sono riportati nel libretto di garanzia. Iricambi saranno disponibili per un periodo no a7 ono a10 anni, secondo irequisiti specici del regolamento. Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni sul prodotto possono essere reperite:

• Utilizzo del codice QR sul prodotto.

• Visitando il nostro sito web docs.bauknecht.eu e parts-selfservice.europeanappliances.com

• Oppure, contattare il Servizio Assistenza Tecnica(al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto. I dati del modello possono essere richiamati usando il codice QR riportato sull’etichetta energetica. L’etichetta riporta anche il codice identicativo del modello che può essere utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu. IEC 436
