MANUALE UTENTE KDL-32S4000 SONY
Per informazioni utili sui prodotti Sony
Istruzioni per l'uso IT
Grazie per avere scelto questo prodotto Sony.
Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro.
Smaltimento del televisore
Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)
Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Accertando che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclo dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.
Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi Europei con sistema di raccolta differenziata)
Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione, protezione dei dati, richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Consegnare le pile esauste presso i punti di raccolta indicati per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.
Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Il rappresentante autorizzato per la CEM e per la sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Per riparazioni o questioni di garanzia, rivolgersi agli indirizzi indicati nei documenti di assistenza o garanzia forniti a parte.
Avviso per il funzionamento del televisore digitale
- Le funzioni relative al televisore digitale (DVB3) saranno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T (MPEG2) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG2). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore.
- Il fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni.
- Sebbene questo televisore segua le specifiche DVB-T e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C.
- Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.
- Per ulteriori informazioni sulla funzionalità DVB-C visitare il sito web per l'assistenza sulle opzioni via cavo:
http://support.sony-europe.com/TV/DVBC/
• DVB è un marchio depositato del progetto DVB.
- Prodotto su licenza di BBE Sound, Inc. Su licenza di BBE Sound, Inc. tutelata da uno o più dei seguenti brevetti statunitensi: 5510752, 5736897. BBE e il simbolo BBE sono marchi depositati di BBE Sound, Inc.
- Prodotto su licenza di Dolby Laboratories. “Dolby” e il simbolo doppio D ☐ sono marchi di fabbrica di Dolby Laboratories.
- HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi depositati di HDMI Licensing LLC.
HIGH-DEFINITION MULTIMEDIA INTERFACE
- Le illustrazioni utilizzate nel presente manuale si riferiscono al modello KDL-32V4000 salvo diversamente specificato.
- Le cifre "x" che compaiono nel nome del modello, identificano il colore del prodotto.
Indice
Guida per l'uso 4
Verifica degli accessori .... 4
Informazioni di sicurezza....8
Precauzioni 9

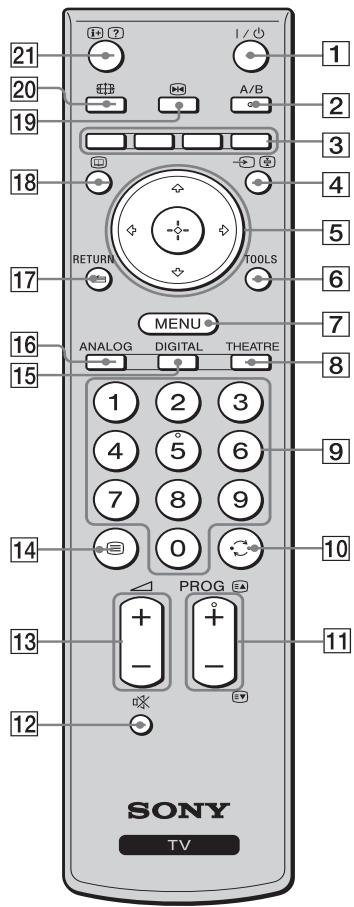

Descrizione del telecomando.... 10
Descrizione dei tasti e degli indicatori del televisore.... 11
Visione del televisore
Visione del televisore 12
Controllo della guida elettronica digitale dei programmi (EPG) DVB 14
Uso dell'Elenco Preferiti Digitali DV3 15
Uso delle apparecchiature opzionali
Collegamento di apparecchiature opzionali 16
Visualizzazione di immagini da apparecchiature collegate 17
Uso del "Controllo per HDMI" 18
Navigazione tra i menu 19
Menu Regolazione Immagine 20
Menu Regolazione Audio 21
Menu Caratteristiche 22
Menu Impostazione....23
Impostazione Digitale menu DVB 26
Caratteristiche tecniche....28
Ricerca guasti 30
DV3 : solo per canali digitali
Prima di utilizzare il televisore, leggere la sezione “Informazioni di sicurezza” del presente manuale. Conservare il manuale per riferimento futuro.
1: Verifica degli accessori
Telecomando RM-ED009 (1)
Batterie AA (tipo R6) (2)
Supporto (1)
Viti per supporto (3)
Inserimento delle batterie nel telecomando
Per aprire spingere e sollevare il coperchio.

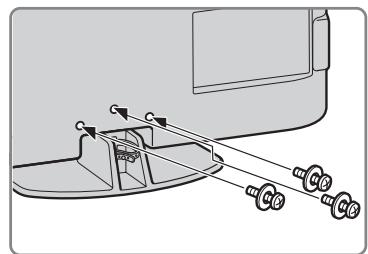

2: Applicazione del supporto
1 Aprire la scatola di cartone ed estrarre il supporto e le viti.
2 Collocare il televisore sul supporto. Prestare attenzione a non interferire con i cavi.
3 Fissare il supporto al televisore utilizzando le viti in dotazione.
Qualora si utilizzi un cacciavite elettrico, impostare la coppia di serraggio a circa 1,5 N·m (15 kgf·cm)
3: Collegamento dell'antenna/del videoregistratore/del registratore DVD
Collegamento dell'antenna/ del cavo
Segnale terrestre
o via cavo
Collegamento dell'antenna/del cavo/del videoregistratore/del registratore DVD
4: Fissaggio antirovesciamento del televisore
1 Installare una vite per legno (4 mm di diametro, non in dotazione) nel supporto del televisore.
2 Installare una vite per ferro (M6 x 12, non in dotazione) nell'apposito foro posto sul basamento del televisore.
3 Legare tra di loro la vite per il legno e quella per il ferro con una corda resistente.
5: Raggruppamento dei cavi
6: Selezione della lingua, della nazione/regione e del luogo
1 Collegare il televisore alla presa di rete (220-240 V CA, 50 Hz).
2 Premere ⏻ sul televisore.
La prima volta che si accende il televisore, sullo schermo compare il menu Lingua.
3 Premere ⬆/∇ per selezionare la lingua visualizzata sulle schermate di menu, quindi premere ⊕.
4 Premere ♣/▽ per selezionare la nazione/regione in cui verrà utilizzato il televisore, quindi premere ⊕.
Qualora la nazione in cui si desidera utilizzare il televisore non compaia nell'elenco, selezionare
“-” invece della nazione/regione.
5 Premi ♠/▽ per selezionare il luogo dove utilizzate il TV, poi premete ⊕.
Sony raccomanda di selezionare "Casa" per il risparmio energetico.
Questa opzione seleziona la modalità d'immagine appropriata per il tipo di luce in questi ambienti.
7: Preselezione automatica del televisore
1 Premere ⊕.
2 Premere ⚙/▽ per selezionare “Antenna” o “via Cavo”, quindi premere ⊕.
Selezionando “via Cavo”, compare la schermata per la selezione del tipo di scansione. Vedere “Per effettuare la preselezione del televisore per via Cavo” (pagina 7).
Il televisore inizia a cercare tutti i canali digitali disponibili, quindi tutti i canali analogici disponibili. Questa operazione potrebbe richiedere un po' di tempo; non premere alcun tasto sul
televisore o sul telecomando durante questa procedura.
Qualora compaia un messaggio di conferma del collegamento dell'antenna
Non sono stati individuati canali digitali o analogici. Controllare tutti i collegamenti dell'antenna/del cavo e premere ⊕ per avviare nuovamente la preselezione automatica.
3 Quando sullo schermo compare il menu Ordinamento Programmi, seguire le fasi di “Ordinamento Programmi” (pagina 23). Se non si desidera modificare l'ordine in cui i canali analogici vengono memorizzati sul televisore, passare alla fase 4.
4 Premere MENU per uscire.
Ora il televisore ha preselezionato tutti i canali disponibili.
Qualora non sia possibile ricevere un canale digitale o qualora si selezioni una regione in cui non siano presenti trasmissioni digitali, l'orario dovrà essere impostato dopo avere eseguito la fase 3.
Per effettuare la preselezione del televisore per via Cavo
1 Premere ⊕.
2 Premere ⬆/∇ per selezionare “Tipo scansione”, quindi premere ➔ per selezionare “Scansione rapida” o “Scansione completa”, quindi premere ⊕.
“Scansione rapida”: i canali vengono preselezionati in base alle informazioni dell'operatore dei servizi via cavo nell'ambito del segnale di trasmissione.
L'impostazione consigliata per “Frequenza”, “ID rete” e “Velocità simbolo” è “Auto”.
Questa opzione è consigliata per una preselezione rapida se supportata dall'operatore dei servizi via cavo.
Qualora l'opzione “Scansione rapida” non effettui la preselezione, utilizzare il metodo “Scansione completa” di seguito.
“Scansione completa” : Vengono preselezionati e memorizzati tutti i canali disponibili. Questa operazione potrebbe richiedere un po' di tempo.
Questa opzione è consigliata quando la “Scansione rapida” non è supportata dal provider dei servizi via cavo.
Per ulteriori informazioni sui provider di servizi via cavo supportati, visitare il sito web per l'assistenza:
http://support.sony-europe.com/TV/DVBC
3 Premere ⇌/⇒/▽ per selezionare “Avvio”. Il televisore inizia a ricercare i canali. Non premere alcun tasto sul televisore o sul telecomando.
Alcuni provider di servizi via cavo non supportano “Scansione rapida”. Qualora non venga rilevato alcun canale utilizzando l’opzione “Scansione rapida”, effettuare una “Scansione completa”.
Distacco del supporto da tavolo dal televisore
[NO TEXT]
Non rimuovere il supporto da tavolo per nessuna ragione, se non per montare il televisore a parete.
Installazione/Impostazione
Installare e utilizzare il televisore attenendosi alle istruzioni fornite di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.
Installazione
□ Il televisore deve essere installato in prossimità di una presa di rete facilmente accessibile.
□ Collocare il televisore su una superficie piana e stabile.
□ Per l'installazione a parete rivolgersi esclusivamente a personale qualificato.
☐ Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi:
- KDL-37S40xx/ KDL-32S40xx/ KDL-37U40xx/ KDL-32U40xx/ KDL-37V40xx/ KDL-37V42xx/ KDL-32V40xx/ KDL-32V42xx:
Staffa di montaggio a parete SU-WL500
- KDL-26S40xx/ KDL-26U40xx/ KDL-26V40xx/ KDL-26V42xx:
Staffa di montaggio a parete SU-WL100
- KDL-37S40xx/ KDL-32S40xx/ KDL-37U40xx/ KDL-32U40xx/ KDL-37V40xx/ KDL-37V42xx/ KDL-32V40xx/ KDL-32V42xx:
Supporto del televisore SU-FL300M
☐ Per fissare i ganci di montaggio al televisore, utilizzare le viti fornite in dotazione con la staffa per l'installazione a parete. La lunghezza delle viti in dotazione è compresa tra 8 mm e 12 mm, misurata dalla superficie di fissaggio del gancio di montaggio.
Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete.
L'uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc.
8 mm - 12 mm
Trasporto
□ Prima di trasportare il televisore, scollegare tutti i cavi.
□ Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
Se il televisore viene trasportato a mano, sollevarlo come illustrato a destra. Non esercitare pressione sul pannello LCD.
□ Durante il sollevamento o lo spostamento del televisore, sorreggerlo saldamente dal fondo.
□ Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.
□ Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.
Reggere il fondo del pannello, non il lato anteriore.
Non reggere dalla zona rientrante.
Non reggere dalla parte trasparente sul fondo.
Ventilazione
□ Non coprire i fori di ventilazione o inserire oggetti nel mobile.
□ Lasciare un po' di spazio intorno al televisore.
☐ Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.
Installato a parete
Spazio minimo indispensabile attorno al televisore.
Installato sul supporto
Spazio minimo indispensabile attorno al televisore.
☐ Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:
- Non posare il televisore piatto, né installarlo in posizione capovolta, girato all'indietro o lateralmente.
- Non posizionare il televisore su uno scaffale o dentro un armadio.
- Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili.
- Non installare il televisore nel modo indicato di seguito.
Circolazione dell'aria bloccata.
Cavo di alimentazione
Maneggiare il cavo e la presa di rete nel modo indicato di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:
- Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche.
- Inserire completamente la spina nella presa di rete.
- Utilizzare il televisore esclusivamente con alimentazione da 220-240 V CA.
- Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi.
- Disinserire il cavo di alimentazione dalla presa di rete prima di effettuare operazioni sul televisore o di spostarlo.
- Tenere il cavo di alimentazione lontano da fonti di calore.
- Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.
Note
□ Non utilizzare il cavo di alimentazione fornito su altri apparecchi.
□ Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.
□ Non modificare il cavo di alimentazione.
□ Non collocare oggetti pesanti sul cavo di alimentazione.
□ Non tirare il cavo di alimentazione per disinserirlo.
□ Non collegare un numero eccessivo di apparecchiature alla medesima presa di rete.
□ Non utilizzare una presa di rete inadeguata alla spina in uso.
Uso proibito
Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito: il televisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni e/o lesioni.
Luogo:
All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.
Ambiente:
Luoghi caldi, umidi o eccessivamente polverosi; esposti all'ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi.
Situazione:
Non utilizzare con le mani bagnate, senza il mobile o con accessori diversi da quelli raccomandati dal fabbricante. Durante i temporali scollegare il televisore dalla presa di rete e dall'antenna.
Rottura di componenti:
□ Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.
Periodi di inutilizzo
□ Qualora si preveda di non utilizzare il televisore per numerosi giorni, esso dovrà essere scollegato dalla presa di rete per motivi ambientali e di sicurezza.
□ Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di rete.
□ Alcuni televisori potrebbero comunque disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby.
Bambini
□ Impedire ai bambini di salire sul televisore.
□ Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti.
Qualora si verifichino i seguenti problemi...
Spegnere il televisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi.
Rivolgersi al proprio rivenditore o a Sony per fare controllare il televisore da personale opportunamente qualificato.
Quando:
– Il cavo di alimentazione è danneggiato.
– La presa di rete è inadeguata alla spina in uso.
- Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato.
- All'interno del televisore sono penetrate sostanze liquide o oggetti solidi.
Precauzioni
Visione del televisore
□ Si consiglia la visione del televisore in condizioni di luce adatta, in quanto condizioni di luce scarsa o periodi prolungati danneggiano la vista.
□ Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.
Schermo LCD
☐ Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99% od oltre di pixel effettivi, potranno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.
□ Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al televisore. L'immagine potrà risultare non uniforme o lo schermo LCD danneggiato.
Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensì di un fenomeno che scompare con l'aumento della temperatura.
Se vengono visualizzati in modo continuo fermi immagine, è possibile che si presenti un'immagine residua. Tale immagine scompare dopo alcuni istanti.
□ Durante l'uso del televisore, lo schermo e il rivestimento si scaldano. Non si tratta di un problema di funzionamento.
☐ Lo schermo LCD contiene piccole quantità di cristalli liquidi. I tubi fluorescenti utilizzati in questo televisore, contengono mercurio. Per lo smaltimento attenersi ai regolamenti e alle normative locali.
Cura e pulizia della superficie dello schermo e del rivestimento
Verificare di avere disinserito il cavo di alimentazione collegato al televisore dalla presa di rete prima di procedere alla pulizia.
Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.
□ Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.
□ Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L'uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore.
□ Per garantire una ventilazione adeguata, si consiglia di rimuovere periodicamente la polvere dalla presa di ventilazione con un aspirapolvere.
□ Per regolare l'angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base.
Apparecchiature opzionali
Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell'immagine e/o disturbi dell'audio.
Batterie
□ Inserire le batterie rispettando la corretta polarità.
□ Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.
□ Nel rispetto dell'ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.
□ Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.
□ Non posizionare il telecomando in prossimità di fonti di calore, né in luoghi direttamente esposti alla luce solare o in stanze umide.
Descrizione del telecomando
1 I/⏻ - Tasto standby
Consente di accendere e spegnere il televisore dalla modalità standby.
2 A/B - Doppio Audio (pagina 21)
3 Tasti colorati (pagina 13, 14, 15)
4 →/÷ – Selezione ingresso / Fermo televideo
- In modalità TV: Consente di selezionare la sorgente d'ingresso dalle apparecchiature collegate alle prese del televisore (pagina 17).
- In modalità Televideo (pagina 13): Mantiene visualizzata la pagina corrente del Televideo.
5 ↑/↓/↔/→/⊕
6 TOOLS (pagina 13, 18)
Consente di accedere a varie opzioni di visualizzazione e modificarle/regolarle in base alla sorgente e al formato dello schermo.
7 MENU (pagina 19)
8 THEATRE
È possibile impostare la Modalità teatro su sì o su no. Quando la Modalità teatro è impostata su sì, vengono automaticamente impostate l'uscita audio (qualora il televisore sia collegato a un sistema audio mediante cavo HDMI) e la qualità dell'imagine ottimali per i film su videocasetta.
9 Tasti numerati
- In modalità TV: Consentono di selezionare i canali. Per i numeri dei canali da 10 in avanti, digitare rapidamente la seconda e la terza cifra.
- In modalità Televideo: Consentono di digitare le tre cifre del numero di pagina da selezionare.
10 - Canale precedente
Ritorna al canale precedentemente visualizzato (per oltre cinque secondi).
11 PROG +/-/ △/ ▼
- In modalità TV: Seleziona il canale successivo (+) o precedente (-).
- In modalità Televideo (pagina 13): Seleziona la pagina successiva (≡▲) o precedente (≡▼).
12 ☐ – Esclusione audio
13 ∠+/- - Volume
14 ☑ - Televideo (pagina 13)
15 DIGITAL – Modalità digitale (pagina 12)
16 ANALOG – Modalità analogica (pagina 12)
17 - RETURN
Consente di ritornare alla schermata precedente di qualsiasi menu visualizzato.
18 – EPG (guida elettronica digitale dei programmi) (pagina 14)
19 – Fermo immagine (pagina 13)
Blocca l'immagine televisiva.
20 – Modalità schermo (pagina 13)
21 i+/? - Info / Visualizzazione testo nascosto
- In modalità digitale: Consente di visualizzare o rimuovere dettagli relativi al programma che si sta guardando.
- In modalità analogica: Consente di visualizzare o rimuovere informazioni come il numero del canale e il formato dello schermo correnti.
- In modalità Televideo (pagina 13): Consente di visualizzare informazioni nascoste (per es. le risposte a un test).
- I tasti numero 5, PROG + e A/B sono dotati di pallini per il riconoscimento tattile. Utilizzare i pallini per il riconoscimento tattile come punti di riferimento durante l'uso del televisore.
- Spegnendo il televisore, viene disattivata anche la Modalità teatro.
Descrizione dei tasti e degli indicatori del televisore
(solo per KDL-37/32/26S40xx, KDL-37/32/26U40xx)
2 →/⊕ - Selezione ingresso/OK
- In modalità TV: Consente di selezionare la sorgente d'ingresso dalle apparecchiature collegate alle prese del televisore (pagina 17).
- Nel menu TV: Consente di selezionare il menu o l'opzione e di confermare le impostazioni.
3 ∠+/-
- In modalità TV: Aumenta (+) o diminuisce (-) il volume.
- Nel menu TV: Consente lo spostamento tra le opzioni verso destra (⇨) o sinistra (⇨).
4 PROG +/-/ ▲/ ▼
- In modalità TV: Seleziona il canale successivo (+) o precedente (-).
- Nel menu TV: Consente lo spostamento tra le opzioni verso l'alto (♂) o verso il basso (♀).
5 ⏻ - Accensione
Consente di accendere o spegnere il televisore.
Per scollegare completamente il televisore, estrarre la spina dalla presa di rete.
6 ✉ - Indicatore Disattiva Immagine / Timer
- Si illumina di verde quando l'immagine è assente (pagina 22).
- Si illumina di arancione quando è impostato il timer (pagina 23).
7 ⏻ - Indicatore standby
Si illumina di rosso quando il televisore si trova in modalità standby.
8 | ⏻ – Indicatore alimentazione / Programma registrazione con Timer
- Si illumina di verde all'accensione del televisore.
- Si illumina di arancione quando è impostata la registrazione con timer (pagina 14).
- Si illumina di rosso durante la registrazione con timer.
9 Sensore del telecomando
- Riceve segnali IR dal telecomando.
- Non collocare oggetti sopra il sensore, in quanto la sua funzione potrebbe risultarne compromessa.
[NO TEXT]
Accertarsi di avere completamente spento il televisore prima di disinserire il cavo di alimentazione. Disinserendo il cavo di alimentazione mentre il televisore è acceso, l'indicatore può rimanere acceso o si può verificare un malfunzionamento del televisore.
Visione del televisore
1 Premere ⏻ sul televisore per accendere il televisore.
Quando il televisore si trova in modalità standby (l'indicatore ⏻ (standby) sul lato anteriore del televisore è rosso), premere I/⏻ sul telecomando per accendere il televisore.
2 Premere DIGITAL per passare alla modalità digitale o ANALOG per passare alla modalità analogica.
I canali disponibili variano in base alla modalità.
3 Premere i tasti numerati o PROG +/- per selezionare un canale televisivo.
Per selezionare i numeri dei canali da 10 in avanti utilizzando i tasti numerati, digitare la seconda e la terza cifra entro due secondi.
Per selezionare un canale digitale utilizzando la guida elettronica digitale dei programmi (EPG), vedere pagina 14.
In modalità digitale
Compare brevemente un menu informativo. Sul menu potranno essere presenti le seguenti icone.
: Servizio radio
: Servizio codificato/abbonamento
: Varie lingue audio disponibili
: Sottotitoli disponibili
: Sottotitoli per non udenti disponibili
⑱: Età minima consigliata per il programma in corso (da 4 a 18 anni)
Blocco Programmi
☐: Registrazione del programma in corso
Operazioni aggiuntive
| Per | Fare questo |
| Accendere il televisore dalla modalità Standby senza l'audio | Premere ※ . Premere +/ -per impostare il livello del volume. |
| Regolare il volume | Premere + (aumento)/ - (diminuzione). |
| Accedere alla Tabella indice dei programmi (solo in modalità analogica) | Premere . Per selezionare un canale analogico, premere / , quindi premere . |
Accesso al Televideo
Premere ☐. A ogni pressione di ☐, vengono visualizzati ciclicamente:
Televideo → Televideo sopra l'immagine televisiva (modalità mista) → No Televideo (uscita dal servizio Televideo)
Per selezionare una pagina, premere i tasti numerati oppure PROG +/-
Per mantenere visualizzata una pagina, premere →/÷.
Per visualizzare informazioni nascoste, premere ⓘ+/? .
La presenza di quattro elementi colorati sul fondo della pagina del televideo, indica che è disponibile il servizio Fastext. Fastext consente di accedere alle pagine in modo semplice e veloce. Premere il tasto colorato corrispondente per accedere alla pagina.
Fermo Immagine
Blocca l'immagine televisiva (per es. per annotare un numero di telefono o una ricetta).
1 Premere ▶ sul telecomando.
2 Premere ⬆/♥/↔/⇒ per regolare la posizione della finestra.
3 Premere ▶ per rimuovere la finestra.
4 Premere ▶ nuovamente per ritornare alla visualizzazione normale.
Non disponibile per HDMI 1, HDMI 2, HDMI 3, COMP e ingresso PC.
Premere ripetutamente Ⓧ per selezionare il formato dello schermo desiderato.
Smart*
Visualizza le trasmissioni tradizionali in 4:3 simulando l'effetto wide screen. L'immagine in 4:3 viene allungata fino a riempire lo schermo.
4:3
Visualizza le trasmissioni tradizionali in 4:3 (per es. televisore non wide screen) nelle proporzioni corrette.
Wide
Visualizza le trasmissioni in wide screen (16:9) nelle proporzioni corrette.
Zoom*
Visualizza le
immagine in
cinemascope
(formato letter box)
nelle proporzioni
corrette.
14:9*
Visualizza le trasmissioni in 14:9 nelle proporzioni corrette. Di conseguenza, sullo schermo sono visibili dei bordi neri.
* Alcune porzioni della parte superiore e inferiore dell'immagine potrebbero essere tagliate.
- Le immagini provenienti da sorgente di segnale HD possono essere visualizzate esclusivamente in modalità “Wide”.
- Non è possibile utilizzare questa funzione mentre è visualizzato il menu digitale.
- In modalità Smart alcuni caratteri e/o lettere nella parte superiore e inferiore dello schermo potranno non essere visibili. In tal caso, è possibile selezionare “Ampiezza Verticale” utilizzando il menu “Controllo Schermo” e regolare la dimensione verticale per rendere visibile il testo.
- Quando “Auto Formato” è impostato su “Sì”, il televisore selezionerà automaticamente la modalità migliore per la trasmissione (pagina 22).
- E' possibile regolare la posizione dell'immagine selezionando “Smart” (50 Hz), “14:9” o “Zoom”. Premere ⬇/▽ per spostarla verso l'alto o verso il basso (per es. per leggere i sottotitoli).
Premere TOOLS per visualizzare le seguenti opzioni durante la visione di un programma.
| Opzioni | Descrizione |
| Chiudere | Consente di chiudere il menu Strumenti. |
| Mod. Immagine | Vedere pagina 20. |
| Effetto Audio | Vedere pagina 21. |
| Altoparlante | Vedere pagina 21. |
| Lingua Audio (solo in modalità digitale) | Vedere pagina 26. |
| Impostazione Sottotitoli (solo in modalità digitale) | Vedere pagina 26. |
| T. Spegnimento | Vedere pagina 23. |
| Risp. energ. | Vedere pagina 22. |
| Informazioni di Sistema (solo in modalità digitale) | Consente di visualizzare la schermata informazioni di sistema. |
Controllo della guida elettronica digitale dei programmi (EPG) DVB\*
Guida elettronica digitale dei programmi (EPG)
* Questa funzione potrà non essere disponibile in alcune nazioni/regioni.
1 In modalità digitale, premere 📄.
2 Eseguire l'operazione desiderata, come illustrato nella seguente tabella o come visualizzato sullo schermo.
| Per | Fare questo |
| Guardare un programma | Premere ⇌/ ⇌/ ⇌ per selezionare il programma, quindi premere ⊕. |
| Disattivare la EPG | Premere ☑. |
| Ordinare le informazioni sul programma per categoria– Elenco categorie | 1 Premere il tasto blu.2 Premere ⇌/ ⇌ per selezionare una categoria, quindi premere ⊕. |
| Impostare un programma da registrare– Registrazione con Timer | 1 Premere ⇌/ ⇌/ ⇌ per selezionare il prossimo programma che si desidera registrare, quindi premere ☑/ ☐.2 Premere ⇌/ ⇌ per selezionare “Registrazione con Timer”.3 Premere ⊕ per impostare i timer del televisore e del videoregistratore/registratore DVD.Compare il simbolo ☑ in corrispondenza delle informazioni del programma selezionato. L'indicatore ☑ sul pannello anteriore del televisore si illumina di arancione.☀️ Per registrare il programma che si sta guardando, premere ☑/ ☐. |
| Impostare un programma da visualizzare automaticamente sullo schermo all'inizio della trasmissione– Promemoria | 1 Premere ⇌/ ⇌/ ⇌ per selezionare il prossimo programma che si desidera visualizzare, quindi premere ☑/ ☐.2 Premere ⇌/ ⇌ per selezionare “Promemoria”, quindi premere ⊕. Compare il simbolo ☑ in corrispondenza delle informazioni del programma selezionato. L'indicatore ☑ sul pannello anteriore del televisore si illumina di arancione.☐Se il televisore viene posto in modalità standby, si accenderà automaticamente quando il programma sta per iniziare. |
| Impostare ora e data di un programma che si desidera registrare– Timer manuale | 1 Premere ⇌/ ⇌/ ⇌ per selezionare il prossimo programma che si desidera registrare, quindi premere ☑/ ☐.2 Premere ⇌/ ⇌ per selezionare “Timer manuale”, quindi premere ⊕.3 Premere ⇌/ ⇌ per selezionare la data, quindi premere ☑.4 Impostare l'ora di inizio e fine nel modo illustrato alla fase 3.5 Premere ⇌/ ⇌ per selezionare il programma, quindi premere ⊕.6 Premere ⊕ per impostare i timer del televisore e del videoregistratore/registratore DVD.Compare il simbolo ☑ in corrispondenza delle informazioni del programma selezionato. L'indicatore ☑ sul pannello anteriore del televisore si illumina di arancione.☀️ Per registrare il programma che si sta guardando, premere ☑/ ☐. |
| Annullare una registrazione/avviso – Elenco timer | 1 Premere ⊕/?.
2 Premere ⇌/▽ per selezionare “Elenco timer”, quindi premere ⊕.
3 Premere ⇌/▽ per selezionare il programma che si desidera annullare, quindi premere ⊕.
4 Premere ⇌/▽ per selezionare “Annulla Timer”, quindi premere ⊕.
Comparirà un messaggio per confermare che si desidera annullare il programma.
5 Premere ⇌/▽ per selezionare “Sì”, quindi premere ⊕ per confermare. |
- È possibile impostare la registrazione con timer del videoregistratore/ registratore DVD sul televisore solo per videoregistratori/registratori DVD compatibili con Smartlink. Qualora il videoregistratore/registratore DVD non sia compatibile con Smartlink, verrà visualizzato un messaggio per ricordare all'utente di impostare il timer del videoregistratore/registratore DVD. Tuttavia, a seconda del tipo di registratore collegato, questa impostazione potrebbe non essere disponibile anche se il registratore è compatibile con SmartLink. Per i dettagli, consultare il manuale di istruzioni in dotazione con il registratore.
- Una volta iniziata la registrazione è possibile porre il televisore in modalità standby, ma non spegnerlo completamente, altrimenti la registrazione potrebbe essere annullata.
- Qualora sia stato selezionato un limite di età per i programmi, comparirà un messaggio che richiede l'inserimento del codice pin. Per i dettagli, vedere “Blocco Programmi” a pagina 27.
- Qualora il televisore sia scollegato dalla rete di alimentazione o si verifichi un interruzione dell'alimentazione, alcune trasmissioni programmate potranno essere annullate.
Uso dell'Elenco Preferiti Digitali DVB\*
Elenco Preferiti Digitali
La funzione Preferiti consente di specificare fino a quattro elenchi dei programmi preferiti.
1 Premere MENU.
2 Premere ⚙/▽ per selezionare “Digitali Preferiti”, quindi premere ⊕.
3 Eseguire l'operazione desiderata, come illustrato nella seguente tabella o come visualizzato sullo schermo.
* Questa funzione potrà non essere disponibile in alcune nazioni/regioni.
| Per | Fare questo |
| Creare un Elenco Preferiti per la prima volta | 1 Premere ⇌/↔/↔/↔ per selezionare il canale che si desidera aggiungere, quindi premere ⊕.I canali memorizzati nell'Elenco Preferiti sono indicati dal simbolo ♥.2 Premere il tasto giallo per selezionare “Preferiti 2”, “Preferiti 3” o “Preferiti 4”. |
| Visione di un canale | 1 Premere il tasto giallo per spostarsi nell'elenco preferiti.2 Premere ⇌/↔ per selezionare il canale, quindi premere ⊕. |
| Disattivare l'Elenco Preferiti | Premere ➔ RETURN. |
| Aggiungere o rimuovere canali dall'Elenco Preferiti che si sta modificando | 1 Premere il tasto blu.2 Premere il tasto giallo per selezionare l'elenco preferiti che si desidera modificare.3 Premere ⇌/↔/↔/↔ per selezionare il canale che si desidera aggiungere o rimuovere, quindi premere ⊕. |
| Rimuovere tutti i canali dall'Elenco Preferiti corrente | 1 Premere il tasto blu.2 Premere il tasto giallo per selezionare l'elenco preferiti che si desidera modificare.3 Premere il tasto blu.4 Premere ⇌/↔ per selezionare “Sì”, quindi premere ⊕ per confermare. |
Collegamento di apparecchiature opzionali
E' possibile collegare una vasta gamma di apparecchiature opzionali al televisore. I cavi di collegamento non sono in dotazione.
Visualizzazione di immagini da apparecchiature collegate
Accendere l'apparecchiatura collegata, quindi eseguire una delle operazioni descritte di seguito.
Avviare la riproduzione sull'apparecchiatura collegata. L'immagine riprodotta dall'apparecchiatura viene visualizzata sullo schermo.
Per un videoregistratore/registratore DVD preselezionato
In modalità analogica, premere PROG +/- o i tasti numerati, per selezionare il canale video.
Per altre apparecchiature collegate
Premere ⊙/⊕ per visualizzare l'elenco degli apparecchi collegati. Premere ⊙/⊕ per selezionare la sorgente di ingresso desiderata, quindi premere ⊕. (La voce evidenziata viene selezionata se 2 secondi passano senza un'operazione dopo aver premuto ⊙/⊕.)
Quando la sorgente di ingresso è impostata su “Salta:” nel menu “Impostazione” sotto il menu “Configurazione AV” (pagina 24), quell'ingresso non appare nell'elenco.
| Simbolo sullo schermo | Descrizione |
| AV1/ AV1 | Per vedere le apparecchiature collegate a 1. |
| AV2/ AV2/ S AV2 | Per vedere le apparecchiature collegate a 2.SmartLink è un collegamento diretto tra il televisore e un videoregistratore o registratore DVD. |
| AV3 | Per vedere le apparecchiature collegate a 3. |
| HDMI 1* | Per vedere le apparecchiature collegate a 4. |
| HDMI 2* | Per vedere le apparecchiature collegate a 5. |
| HDMI 3* | Per vedere le apparecchiature collegate a 6.Qualora l'apparecchiatura disponga di una presa DVI, collegare la presa DVI alla presa HDMI IN mediante un'interfaccia adattatore DVI - HDMI (non in dotazione) e collegare la presa di uscita audio dell'apparecchiatura alla presa di ingresso audio HDMI IN (pagina 24). |
*
- Si raccomanda di utilizzare esclusivamente un cavo HDMI autorizzato recante il logo HDMI. Si raccomanda l'uso di un cavo HDMI Sony.
- Quando si collegano apparecchiature compatibili con il “Controllo per HDMI”, viene supportata la comunicazione con le apparecchiature collegate. Fare riferimento a pagina 18 per impostare questa comunicazione.
Simbolo sullo Descrizione schermo
| COMP | Per vedere le apparecchiature collegate a 7. |
| PC | Per vedere le apparecchiature collegate a 8.Si raccomanda di utilizzare un cavo PC con nuclei di ferrite e dotato di "Connector, D-sub 15" (cod. art. 1-793-504-11, disponibile presso il Centro Assistenza Sony) o altro equivalente. |
| Per collegare | Fare questo |
| Cuffie 9 | Collegare alla presa ➕ per ascoltare l'audio del televisore dalle cuffie. |
| Modulo di accesso condizionale (CAM) 10 | Per utilizzare i servizi Pay Per View. Per ulteriori informazioni, fare riferimento al manuale istruzioni in dotazione con il CAM. Per utilizzare il CAM, rimuovere il coperchio in gomma dall'alloggiamento CAM. Prima di inserire il CAM nel relativo alloggiamento, spegnere il televisore. Se non si utilizza il CAM, si raccomanda di riposizionare il coperchio sul relativo alloggiamento. ➕ Il CAM non è supportato in tutti i paesi. Verificare con il proprio rivenditore autorizzato. |
| Apparecchiature audio Hi-Fi 11 | Collegare le prese di uscita audio ➕ per ascoltare l'audio del televisore da un'apparecchiatura audio Hi-Fi. |
Operazioni aggiuntive
| Per | Fare questo |
| Ritornare alla visualizzazione normale | Premere DIGITAL o ANALOG. |
| Accedere all’elenco Preferiti Digitali (soltanto in modalità digitale) | Premere ⊕. Per i dettagli, vedere pagina 15. |
| Modificare il volume del sistema audio di “Controllo per HDMI” compatibile collegato | Premere △ +/- . |
| Escludere l’audio del sistema audio di “Controllo per HDMI” compatibile collegato | Premere ☑. Premere nuovamente per ripristinare. |
Premere TOOLS per visualizzare le seguenti opzioni durante la visione di immagini da apparecchiature collegate.
| Opzioni | Descrizione |
| Chiudere | Consente di chiudere il menu Strumenti. |
| Mod. Immagine (eccettuata la modalità ingresso PC) | Vedere pagina 20. |
| Modalità display (solo in modalità ingresso PC) | Vedere pagina 20. |
| Effetto Audio | Vedere pagina 21. |
| Altoparlante | Vedere pagina 21. |
| PIP (solo in modalità ingresso PC) | Vedere pagina 18. |
| Centratura Oriz. (solo in modalità ingresso PC) | Vedere pagina 22. |
| Allineamento Verticale (solo in modalità ingresso PC) | Vedere pagina 22. |
| T. Spegnimento (eccettuata la modalità ingresso PC) | Vedere pagina 23. |
| Risp. energ. | Vedere pagina 22. |
Per visualizzare due immagini contemporaneamente – PIP (Picture in Picture, immagine nell'immagine)
È possibile visualizzare contemporaneamente due immagini (ingresso PC e programma televisivo) sullo schermo.
Collegare un PC (pagina 16) e accertarsi che le immagini provenienti dal PC compaiano sullo schermo.
Non è possibile visualizzare risoluzioni superiori a WXGA (1280 × 768 pixel).
1 Premere TOOLS per visualizzare il menu Strumenti.
2 Premere ⇧/↓ per selezionare “PIP”, quindi premere ⊕.
L'immagine proveniente dal PC collegato viene visualizzata nelle dimensioni complete e il programma televisivo è visualizzato nell'angolo a destra.
È possibile utilizzare ♣/▽/⇔/⇨ per spostare la posizione del programma televisivo sullo schermo.
3 Premere i tasti numerati o PROG +/- per selezionare il canale televisivo.
Per ritornare alla modalità a immagine singola
Premere ←→ RETURN.
È possibile attivare l'audio per un'immagine o per l'altra selezionando “Audio PC/Audio TV” dal menu Strumenti.
Uso del “Controllo per HDMI”
La funzione “Controllo per HDMI” consente alle apparecchiature di controllarsi a vicenda utilizzando il controllo HDMI CEC (Consumer Electronics Control) specificato da HDMI.
È possibile effettuare operazioni di controllo incrociato tra apparecchiature Sony compatibili con il “Controllo per HDMI” come televisore, registratore DVD con hard disk e sistema audio, collegando le apparecchiature mediante cavi HDMI.
Per utilizzare la funzione di “Controllo per HDMI” accertarsi di avere opportunamente collegato e impostato le apparecchiature compatibili.
Per collegare le apparecchiature compatibili con il “Controllo per HDMI”
Collegare le apparecchiature compatibili e il televisore con un cavo HDMI. Quando si collega un sistema audio, oltre al cavo HDMI, accertarsi di avere collegato anche la presa dell'uscita audio del televisore e del sistema audio. Per i dettagli, vedere pagina 16.
Per effettuare le impostazioni del "Controllo per HDMI"
Il “Controllo per HDMI” dovrà essere impostato sia sul televisore che sull'apparecchiatura collegata. Vedere Impostazione HDMI (pagina 24) per le impostazioni del televisore. Vedere le istruzioni di funzionamento delle apparecchiature collegate per i dettagli di impostazione.
Funzioni di “Controllo per HDMI”
- Consente di spegnere le apparecchiature collegate in sincronismo con il televisore.
- Consente di accendere il televisore in sincronismo con le apparecchiature collegate e passa automaticamente all'ingresso delle apparecchiature quando queste iniziano la riproduzione.
- Accendendo un sistema audio mentre è in funzione il televisore, l'ingresso passa all'audio del sistema audio.
- Consente di regolare il volume e di escludere l'audio di un sistema audio collegato.
“MENU” consente di sfruttare varie comode funzioni del televisore. È possibile selezionare agevolmente i canali o le sorgenti di ingresso e modificare le impostazioni del televisore.
1 Premere MENU.
2 Premere ⬇/∇ per selezionare un'opzione, quindi premere ⊕.
Per uscire dal menu, premere MENU.
1 Digitali Preferiti*
Consente di visualizzare l'Elenco Preferiti. Per ulteriori dettagli sulle impostazioni, vedere pagina 15.
2 Analogico
Consente di ritornare all'ultimo canale analogico visualizzato.
3 Digitale*
Consente di ritornare all'ultimo canale digitale visualizzato.
4 EPG Digitale*
Consente di visualizzare la guida elettronica digitale dei programmi (EPG).
Per ulteriori dettagli sulle impostazioni, vedere pagina 14.
5 Ingressi Esterni
Consente di selezionare le apparecchiature collegate al televisore.
- Per visionare l'ingresso esterno desiderato, selezionare la fonte di ingresso, quindi premere ⊕.
6 Impostazioni
Consente di visualizzare il menu Impostazioni dove vengono effettuate la maggior parte delle impostazioni avanzate e delle regolazioni.
1 Premere ↩/▽ per selezionare un'icona di menu, quindi premere ⊕.
2 Premere ⬇/∇/↔/↔ per selezionare un'opzione o regolare un'impostazione, quindi premere ⊕.
Per ulteriori dettagli sulle impostazioni, vedere da pagina 20 a 27.
[NO TEXT]
Le opzioni regolabili variano in base alla situazione. Le opzioni non disponibili appaiono in grigio o non vengono visualizzate.
* Questa funzione potrà non essere disponibile in alcune nazioni/regioni.
Menu Regolazione Immagine
| Mod. Immagine | Consente di selezionare la modalità immagine fatta eccezione per la sorgente d'ingresso PC.“Brillante”: ("Negozio", vedere pagina 6). Per un maggiore contrasto e nitidezza dell'immagine.“Standard”: ("Casa", vedere pagina 6). Per un'immagine standard. Consigliato per l'home entertainment.“Cinema”: Per visualizzare contenuti cinematografici. Adatto per la visione in ambiente tipo sala cinematografica. Questa impostazione dell'immagine è stata sviluppata in collaborazione con Sony Pictures Entertainment per riprodurre fedelmente i film nel modo voluto dai creatori. |
| Modalità display (solo in modalità PC) | Consente di selezionare la modalità di visualizzazione per la sorgente d'ingresso PC.“Video”: Per immagini video.“Testo”: Per testo, diagrammi o tabelle. |
| Retroillum. | Consente di regolare la luminosità della retroilluminazione. |
| Contrasto | Consente di aumentare o diminuire il contrasto dell'immagine. |
| Luminosità | Consente di schiarire o scurire l'immagine. |
| Colore | Consente di aumentare o diminuire l'intensità del colore. |
| Tinta | Consente di aumentare o diminuire i toni verdi.¶La “Tinta” può essere regolata esclusivamente per un segnale colore NTSC (per es. videocassette americane). |
| Nitidezza | Consente di aumentare o diminuire la nitidezza dell'immagine. |
| Tonalità colore | Consente di regolare i toni bianchi dell'immagine.“Freddo”: Conferisce una tonalità azzurra ai colori bianchi.“Neutro”: Conferisce una tonalità neutra ai colori bianchi.“Caldo”: Conferisce una tonalità rossa ai colori bianchi.¶“Caldo” non può essere selezionato quando si imposta “Mod. Immagine” su “Brillante”. |
| Riduz. Rumore | Consente di ridurre i disturbi dell'immagine (effetto neve) in un segnale di trasmissione debole.“Auto”: Riduce automaticamente i disturbi dell'immagine (solo in modalità analogica).“Alto/Medio/Basso”: Consente di modificare l'effetto della riduzione del rumore.“No”: Consente di disattivare la funzione “Riduz. Rumore”.¶“Auto” non è disponibile per le modalità HDMI 1, HDMI 2, HDMI 3, COMP e PC. |
| Enfasi Contrasto Avanz. | Regola automaticamente “Retroillum.” e “Contrasto” alle impostazioni ideali giudicando dalla luminosità dello schermo. Questa impostazione è particolarmente efficace per le scene con immagini scure. Consente di aumentare la differenza di contrasto nelle scene con immagini scure. |
| Ripristino | Consente di ripristinare tutte le impostazioni dell'immagine eccettuate “Mod. Immagine” e “Modalità display” (solo in modalità PC) alle impostazioni predefinite. |
| Effetto Audio | Consente di selezionare la modalità audio.“Standard”: Consente di incrementare la chiarezza, il dettaglio e la presenza dell'audioutilizzando il “BBE High definition Sound System.”“Dinamico”: Consente di intensificare la chiarezza e la presenza dell'audio per unamigliore intelligibilità e realismo musicale utilizzando il sistema “BBE High definitionSound System.”“BBE ViVA”: BBE ViVA Sound consente di riprodurre immagini 3D naturalimusicalmente accurate con audio Hi-Fi. La chiarezza dell'audio viene ottimizzata dalsistema BBE mentre la larghezza, la profondità e l'altezza dell'immagine sonora vengonomaniplate dal processo sonoro 3D brevettato da BBE. BBE ViVA Sound è compatibile contutti i programmi televisivi comprese notizie, musica, spettacoli teatrali, film, sport egiochi elettronici.“Dolby Virtual”: Utilizza gli altoparlanti del televisore per simulare l'effetto audio'surround' prodotto da un sistema multicanale.“No”: Audio normale. Consente inoltre di memorizzare le impostazioni preferite.💡Impostando “Volume Autom.” su “Sì”, “Dolby Virtual” passa a “Standard”.Qualora siano collegate le cuffie, “Effetto Audio” passa a “No”. |
| Acuti | Consente di regolare i suoni alti. |
| Bassi | Consente di regolare i suoni gravi. |
| Bilanciamento | Consente di allineare il livello dell'altoparlante sinistro o destro(Bilanciamento). |
| Ripristino | Consente di ripristinare tutte le impostazioni audio alle impostazionipredefinite. |
| Doppio Audio | Consente di selezionare l'audio riprodotto dall'altoparlante per una trasmissionestereo o bilingue.“Stereo”/ “Mono”: Per una trasmissione stereo.“A”/“B”/“Mono”: Per le trasmissioni bilingue, selezionare “A” per il canaleaudio 1, “B” per il canale audio 2 o “Mono” per un canale monofonico, sedisponibile.💡Se viene selezionata un'altra apparecchiatura collegata al televisore, impostare l'opzione“Doppio Audio” su “Stereo”, “A” o “B”. |
| Volume Autom. | Consente di mantenere un livello di volume costante anche quando si verificanosbalzi di volume (per es. gli spot pubblicitari generalmente hanno un volume piùalto dei programmi). |
| Altoparlante | Consente di attivare/disattivare gli altoparlanti interni del televisore.“Altoparlante TV”: Gli altoparlanti del televisore vengono attivaticonsentendo l'ascolto dell'audio attraverso gli altoparlanti del televisore.“Sistema audio”: Gli altoparlanti del televisore vengono disattivaticonsentendo l'ascolto solo da un'apparecchiatura audio esterna collegata alleprese dell'uscita audio.Quando sono collegate apparecchiature compatibili con il “Controllo perHDMI”, è possibile accenderle in modo sincronizzato con il televisore.L'impostazione dovrà essere effettuata dopo il collegamento delleapparecchiature. |
[NO TEXT]
Le funzioni “Effetto Audio”, “Acuti”, “Bassi”, “Bilanciamento” e “Volume Autom.” non sono disponibili quando “Altoparlante” e impostato su “Sistema Audio”.
| Controllo Schermo | Consente di modificare il formato dello schermo.“Auto Formato”: Consente di modificare automaticamente il formato dello schermo in base al segnale di trasmissione.“Form. schermo”: Per i dettagli sul formato schermo, vedere pagina 13“Ampiezza Verticale”: Consente di regolare l'ampiezza verticale dell'immagine quando il “Form. schermo” è impostato su “Smart”.⚠️Pur avendo selezionato “Si” o “No” in “Auto Formato”, è sempre possibile modificare il formato dello schermo premendo ripetutamente [ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ] | |
| Risp. energ. | Consente di selezionare la modalità di risparmio energia per ridurre il consumo elettrico del televisore.“Standard”: impostazioni predefinite.“Riduci”: Consente di ridurre il consumo elettrico del televisore.“Disattiva Immagine”: Consente di disattivare l'immagine. È possibile ascoltare l'audio anche se l'immagine è disattivata. | |
| Uscita AV2 | Consente di impostare un segnale da trasmettersi attraverso la presa contrassegnata [ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ]Consente di emettere un segnale.“TV”: Consente di emettere ciò che viene visualizzato sullo schermo. Non disponibile per HDMI 1, HDMI 2, HDMI 3, COMP e PC. | |
| Cent. Oriz. RGB | Consente di regolare la posizione orizzontale dell’immagine in modo da posizionarla al centro dello schermo.💡Questa opzione è disponibile solo se è stata collegata un'apparecchiatura RGB ai connettori scart [ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ]
Regolazione PC | Consente di personalizzare lo schermo del televisore come un monitor da PC.💡Questa opzione è disponibile esclusivamente se è stata selezionata la modalità PC.“Fase”: consente di regolare lo schermo se una parte di un testo visualizzato o di un'immagine non è chiara.“Pitch”: consente di ingrandire o rimpicciolire orizzontalmente le dimensioni dello schermo.“Centratura Oriz.”: consente di spostare lo schermo a sinistra o a destra.“Allineamento Verticale”: Consente di correggere le linee dell'immagine durante la visualizzazione di un segnale di ingresso RGB dal connettore PC [ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ][ ----------]“Risp. energ.”: consente di passare alla modalità standby qualora non venga ricevuto alcun segnale dal PC.“Ripristino”: consente di ripristinare le impostazioni predefinite. |
Timer
Consente di impostare il timer per l'accensione/spegnimento del televisore.
T. Spegnimento
Consente di selezionare un periodo di tempo trascorso il quale il televisore passa automaticamente alla modalità standby.
Quando è attivato T. Spegnimento, l'indicatore ⚙ (Timer) sul televisore (lato anteriore) si illumina di arancione.
- Qualora il televisore venga spento e riacceso, la funzione “T. Spegnimento” viene ripristinata su “No”.
- Il messaggio “Timer quasi esaurito. L’apparecchio verrà spento” viene visualizzato 1 minuto prima che il televisore passi alla modalità standby.
Impostaz. ora
Consente di regolare manualmente l'orologio. Quando il televisore sta ricevendo canali digitali, l'orologio non può essere regolato manualmente, in quanto è impostato sul codice orario del segnale trasmesso.
Timer
Consente di impostare il timer per l'accensione/spegnimento del televisore.
“Modalità Timer”: Consente di selezionare il periodo di tempo desiderato.
“Accensione”: Consente di impostare l'ora di accensione del televisore.
“Spegnimento”: Consente di impostare l'ora di spegnimento del televisore.
Qualora il televisore sia scollegato dalla rete di alimentazione o si verifichi un interruzione dell'alimentazione, alcune trasmissioni programmate potranno essere annullate.
Menu Impostazione
| Avvio Automatico | Consente di avviare il “menu operazioni preliminari” per selezionare la lingua,la nazione/regione e il luogo e preselezionare tutti i canali digitali e analogici disponibili. Generalmente non è necessario eseguire questa operazione in quanto la lingua e la nazione/regione vengono selezionate e i canali preselezionati sul televisore alla prima installazione (pagina 6). Tuttavia, questa opzione consente di ripetere la procedura (ovvero di effettuare nuovamente la preselezione del televisore dopo un trasloco o di cercare nuovi canali trasmessi dalle emittenti). |
| Lingua | Consente di selezionare la lingua in cui vengono visualizzati i menu. |
| Auto Preselez. | Consente di preselezionare tutti i canali analogici disponibili.Generalmente non è necessario eseguire questa operazione in quanto i canali vengono preselezionati sul televisore alla prima installazione (pagina 6). Tuttavia,questa opzione consente di ripetere la procedura (ovvero di effettuare nuovamente la preselezione del televisore dopo un trasloco o di cercare nuovi canali trasmessi dalle emittenti). |
| Ordinamento Programmi | Consente di modificare l'ordine in cui i canali analogici vengono memorizzati sul televisore.1 Premere ⇌/▽ per selezionare il canale che si desidera spostare in una nuova posizione, quindi premere ⇒.2 Premere ⇌/▽ per selezionare la nuova posizione da assegnare al canale,quindi premere ⊕ . |
| Impostazione AV | Consente di assegnare un nome alle apparecchiature collegate alle prese laterali e posteriori. Quando viene selezionata un'apparecchiatura, il nome assegnato verrà visualizzato per alcuni secondi sullo schermo. È possibile saltare una fonte di ingresso non collegata ad alcuna apparecchiatura.1 Premere ⇌/⇨ per selezionare la fonte di ingresso desiderata, quindi premere ⊕ .2 Premere ⇌/⇨ per selezionare l'opzione desiderata tra quelle elencate di seguito, quindi premere ⊕ .AV1 (o AV2/ AV3/ HDMI 1/ HDMI 2/ HDMI 3/ COMP/ PC), VIDEO, DVD, CABLE, GAME, CAM, SAT: Consente di utilizzare uno dei nomi predefiniti per assegnare un nome alle apparecchiature collegate.“Modif:”: consente di creare un nome proprio.1 Premere ⇌/⇨ per selezionare la lettera o il numero desiderato (“_” per uno spazio vuoto), quindi premere ➔ .Qualora sia stato inserito un carattere errato:Premere ⇌/⇨ per selezionare il carattere errato. Quindi, premere ⇌/⇨ per selezionare il carattere corretto.2 Ripetere la procedura della fase 1 fino a completare il nome.3 Selezionare “OK”, quindi premere ⊕ .“Salta”: Consente di saltare una fonte di ingresso non collegata ad alcuna apparecchiatura premendo ⇌/⇨ per selezionare la fonte di ingresso. |
| Impostazione HDMI | Questa funzione viene utilizzata per impostare apparecchiature compatibili con il “Controllo per HDMI” collegate alle prese HDMI. Si noti che l'impostazione sincronizzata dovrà essere effettuata altresì sul lato dell'apparecchiatura compatibile con il “Controllo per HDMI” collegata.“Controllo per HDMI”: Consente di impostare l'attivazione/disattivazione della sincronizzazione tra le apparecchiature compatibili con il “Controllo per HDMI” collegate e il televisore. Se la funzione è impostata su “Si”, è possibile utilizzare le seguenti voci di menu. Tuttavia, il consumo energetico in modalità standby è più elevato del normale.“Spegnim.Autom.Dispositivi”: Quando è impostata su “Si”, l'apparecchiatura con il “Controllo per HDMI” compatibile si accende e si spegne in modo sincronizzato con il televisore.“Accensione Autom. TV”: Quando è impostata su “Si” e se l'apparecchiatura compatibile con il “Controllo per HDMI” è accesa, il televisore si accende automaticamente e visualizza l'ingresso HDMI dall'apparecchiatura collegata.“Aggiorn. Elenco Dispositivi”: Consente di creare o aggiornare l’“Elenco Dispositivi HDMI”. È possibile collegare fino a 11 apparecchiature con il “Controllo per HDMI” compatibili e fino a 5 di esse possono essere collegate a un'unica presa. Si raccomanda di aggiornare l’“Elenco Dispositivi HDMI” quando vengono modificate le connessioni o le impostazioni delle apparecchiature compatibili con il “Controllo per HDMI” collegate. Selezionarle manualmente una per una fino a ottenere l'immagine corretta per alcuni secondi.“Elenco Dispositivi HDMI”: Consente di visualizzare le apparecchiature con il “Controllo per HDMI” compatibili collegate. |
| Bilanciamento | Consente di impostare un livello di volume indipendente per ogni apparecchiatura collegata al televisore. |
| Ingresso Audio PC | Consente di selezionare l'audio delle apparecchiature HDMI 3 (DVI-HDMI) o del PC collegati (pagina 17). |
| Programmazione Manuale | Prima di selezionare “Nome”/“AFT”/“Filtro Audio”/“LNA”/“Salta”/“Decoder”, premere ⇌/⇨ per selezionare il numero di programma che si desidera modificare. Quindi, premere ⊕ .SistemaConsente di preimpostare i canali manualmente.1 Premere ⇌/⇨ per selezionare “Sistema”, quindi premere ⊕ .2 Premere ⇌/⇨ per selezionare uno dei seguenti sistemi di trasmissione, quindi premere ➔ .B/G: per le nazioni/regioni dell'Europa occidentaleD/K: per le nazioni/regioni dell'Europa orientaleL: per la FranciaI: per il Regno Unito |
(1)
In base alla nazione/regione selezionata per “Nazione” (pagina 6), questa opzione potrebbe non essere disponibile.
Canale
1 Premere ↩/▽ per selezionare “Canale”, quindi premere ⊕.
2 Premere ⬆/∇ per selezionare “S” (per i canali via cavo) o “C” (per i canali terrestri), quindi premere ⇒.
3 Programmare i canali come descritto di seguito:
Se non si conosce il numero di canale (frequenza)
Premere ⬆/∇ per ricercare il canale successivo disponibile. Una volta trovato un canale, la ricerca si interrompe. Per continuare la ricerca, premere ⬆/∇.
Se si conosce il numero di canale (frequenza)
Utilizzare i tasti numerici per inserire il numero del canale della trasmissione desiderata o il numero del canale del videoregistratore/registratore DVD.
4 Premere ⊕ per passare a “Conferma”, quindi premere ⊕.
Ripetere la procedura sopra descritta per preselezionare altri canali manualmente.
Nome
Consente di assegnare un nome di propria scelta a un canale, utilizzando fino a cinque lettere o numeri. Quando viene selezionato il canale, il nome assegnato verrà visualizzato per alcuni secondi sullo schermo. Per immettere dei caratteri, attenersi alle fasi 1-3 di “Modif:” (pagina 24).
AFT
Consente di eseguire la sintonizzazione di precisione manuale del numero di programma selezionato, qualora una leggera regolazione possa ottimizzare la qualità dell'immagine.
Filtro Audio
Nelle trasmissioni monofoniche, consente di migliorare l'audio di ogni singolo canale in caso di distorsione. Talvolta, durante la visione di programmi monofonici, un segnale di trasmissione non standard può provocare la distorsione o la disattivazione intermittente dell'audio.
Qualora non si verifichi una distorsione dell'audio, si consiglia di mantenere questa opzione sull'impostazione predefinita “No”.
[NO TEXT]
Se si seleziona “Basso” o “Alto” non sarà possibile ricevere in modalità stereo o doppio audio.
“Filtro Audio” non è disponibile quando “Sistema” è impostato su “L”.
LNA
Consente di migliorare la qualità dell'immagine per i singoli canali nel caso di segnali di trasmissione deboli (disturbi nell'immagine).
Qualora non si rilevino miglioramenti nella qualità dell'immagine anche impostando “Sì”, impostare l'opzione su “No” (impostazione predefinita).
Salta
Consente di saltare i canali analogici inutilizzati se per la selezione dei programmi si utilizza PROG +/- (è comunque possibile selezionare un canale saltato utilizzando i tasti numerici).
Decoder
Se si utilizza un decoder collegato al connettore scart → /→ AV1, o → /→ /S→ AV2 mediante videoregistratore/registratore DVD, consente di visualizzare e registrare canali codificati.
[NO TEXT]
In base alla nazione/regione selezionata per “Nazione” (pagina 6), questa opzione potrebbe non essere disponibile.
Conferma
Consente di salvare le modifiche operate sulle impostazioni “Programmazione Manuale”.
[NO TEXT]
“Auto Preselez.”, “Ordinamento Programmi” e “Programmazione Manuale” sono disponibili esclusivamente in modalità analogica.
Alcune funzioni potranno non essere disponibili in alcune nazioni/regioni.
| Sintonia Digitale | Preselezione Digitale AutomaticaConsente di preselezionare i canali digitali disponibili.Questa opzione consente di effettuare nuovamente la preselezione del televisore o di cercare nuovi canali trasmessi dalle emittenti. Per i dettagli vedere“Preselezione automatica del televisore” a pagina 6.Modifica lista programmiConsente di rimuovere eventuali canali digitali indesiderati memorizzati sul televisore e di modificare l'ordine dei canali digitali memorizzati.1 Premere ⇧/▽ per selezionare il canale che si desidera rimuovere o spostare in una nuova posizione.Utilizzare i tasti numerici per inserire il numero a tre cifre noto del canale della trasmissione desiderata.2 Rimuovere o modificare l'ordine dei canali digitali nel modo seguente:Per rimuovere il canale digitalePremere ⊕. Alla comparsa di un messaggio di conferma, premere ⇌ per selezionare “Si”, quindi premere ⊕.Per modificare l'ordine dei canali digitaliPremere ⇌, quindi premere ⇧/▽ per selezionare la nuova posizione per il canale e premere ⇌.3 Premere ➔ RETURN.Preselezione Digitale ManualeConsente di preselezionare i canali digitali manualmente.1 Premere il tasto numerato per selezionare il numero del canale che si desidera preselezionare manualmente, quindi premere ⇧/▽ per preselezionare il canale.2 Una volta individuati i canali disponibili, premere ⇧/▽ per selezionare il canale che si desidera memorizzare, quindi premere ⊕.3 Premere ⇧/▽ per selezionare il numero del programma che si desidera memorizzare per il nuovo canale, quindi premere ⊕.Ripetere la procedura sopra descritta per preselezionare altri canali manualmente. |
| Impostazione Digitale | Impostazione sottotitoli“Impostazione Sottotitoli”: Se si seleziona “Sottotitoli per non Udenti”, unitamente ai sottotitoli potranno essere visualizzati anche alcuni ausili visivi (se i canali televisivi trasmettono tali informazioni).“Lingua Sottotitoli”: Consente di selezionare la lingua in cui vengono visualizzati i sottotitoli.Impostazione audio“Tipo Audio”: Consente di passare alla trasmissione per non udenti quando è selezionato “Sottotitoli per non Udenti”.“Lingua Audio”: Consente di selezionare la lingua utilizzata per un programma. Alcuni canali digitali possono trasmettere numerose lingue audio per un programma.“Commento Audio”: Fornisce un commento audio (narrazione) sulle informazioni visive se i canali televisivi trasmettono tali informazioni.“Livello mix”: Consente di regolare l'audio principale del televisore e i livelli di emissione del Commento Audio.💡Questa opzione è disponibile solo quando “Commento Audio” è impostato su “Si”.Visualizzazione Info“Base”: Consente di visualizzare informazioni sul programma con un menu digitale.“Completa”: Consente di visualizzare informazioni sul programma con un menu digitale e informazioni dettagliate sul programma sotto il menu. |
Display radio
Lo sfondo dello schermo viene visualizzato quando si ascolta una trasmissione radio dopo 20 secondi in cui non si preme alcun tasto.
È possibile selezionare il colore dello sfondo dello schermo oppure visualizzare un colore a caso.
Per eliminare lo sfondo dello schermo temporaneamente in qualsiasi momento, premere un tasto qualunque.
Blocco Programmi
Consente di impostare limiti di età per i programmi. I programmi che eccedono il limite di età possono essere guardati esclusivamente inserendo correttamente un codice PIN.
1 Utilizzare i tasti numerici per inserire il codice PIN esistente.
Qualora non sia stato impostato un PIN in precedenza, comparirà una schermata per l'immissione del codice PIN. Seguire le istruzioni di “Codice PIN” di seguito.
2 Premere ⬆/∇ per selezionare il limite di età o “Ness.” (per non impostare limiti), quindi premere ⊕.
3 Premere ← RETURN.
Codice PIN
Per impostare il PIN per la prima volta
1 Utilizzare i tasti numerici per inserire il nuovo codice PIN.
2 Premere ← RETURN.
Per modificare il PIN
1 Utilizzare i tasti numerici per inserire il codice PIN esistente.
2 Utilizzare i tasti numerici per inserire il nuovo codice PIN.
3 Premere ← RETURN.
Il codice PIN 9999 viene sempre accettato.
Impostazione Tecnica
“Aggiornamento Automatico Servizi”: Consente al televisore di rilevare e memorizzare servizi digitali quando divengono disponibili.
“Download del Software”: Consente al televisore di ricevere automaticamente aggiornamenti software a titolo gratuito attraverso l'antenna esistente (quando vengono emessi). Sony consiglia di impostare sempre questa opzione su “Sì”. Se non si desidera ricevere l'aggiornamento del software impostare l'opzione su “No”.
“Informazioni di Sistema”: Consente di visualizzare la versione corrente del software e il livello del segnale.
“Fuso Orario”: Consente di selezionare la propria zona oraria manualmente, qualora non sia quella predefinita per la propria nazione/regione.
“Ora Legale Automatica”: Consente di impostare l'attivazione del cambio automatico tra orario solare e legale.
- “Si”: Passa automaticamente da orario solare a orario legale e viceversa in base al calendario.
- “No”: L'ora viene visualizzata in base alla differenza oraria impostata in “Fuso Orario”.
Impostazione Modulo CA
Consente di accedere a un servizio a pagamento una volta ottenuto un Modulo di accesso condizionale (CAM) e una scheda di visualizzazione. Vedere pagina 16 per l'ubicazione della presa 🚗 (PCMCIA).
Caratteristiche tecniche
Schermo
Requisiti di alimentazione: 220–240 V CA, 50 Hz
Dimensioni schermo:
KDL-37xxxxx: 37 "
KDL-32xxxxx: 32 "
KDL-26xxxxx: 26 "
Risoluzione schermo:
1366 punti (orizzontale) × 768 linee (verticale)
Potenza assorbita ^ :
KDL-37S4xxx/ KDL-37U4xxx/ KDL-37V4xxx:
123 W (Modalità Casa / Standard)
155 W (Modalità Negozio / Brillante)
KDL-32S4xxx/ KDL-32U4xxx/ KDL-32V4xxx:
101 W (Modalità Casa / Standard)
129 W (Modalità Negozio / Brillante)
KDL-26S4xxx/ KDL-26U4xxx/ KDL-26V4xxx:
69 W (Modalità Casa / Standard)
87 W (Modalità Negozio / Brillante) ^ Per ulteriori dettagli sulla “Modalità Casa” o sulla “Modalità Negozio” vedere pagina 6.
Potenza assorbita in modalità standby*: KDL-37S4xxx/ KDL-37U4xxx/ KDL-37V4xxx: 0,6 W o inferiore KDL-32S4xxx/ KDL-26S4xxx/ KDL-32U4xxx/ KDL-26U4xxx/ KDL-32V4xxx/ KDL-26V4xxx: 0,7 W o inferiore * La potenza in modalità standby viene raggiunta quando il televisore ha ultimato i necessari processi interni.
Dimensioni (1 x h x p):
KDL-37S4xxx/ KDL-37U4xxx:
Circa 93,1 x 65,5 x 27,9 cm (con il mobile)
Circa 93,1 x 60,9 x 11,0 cm (senza mobile)
KDL-37V4xxx:
Circa 92,0 x 64,9 x 27,9 cm (con il mobile)
Circa 92,0 x 61,0 x 11,0 cm (senza mobile)
KDL-32S4xxx/ KDL-32U4xxx:
Circa 80,9 x 58,4 x 24,2 cm (con il mobile)
Circa 80,9 x 54,2 x 9,9 cm (senza mobile)
KDL-32V4xxx:
Circa 79,4 x 57,7 x 24,2 cm (con il mobile)
Circa 79,4 x 54,0 x 9,9 cm (senza mobile)
KDL-26S4xxx/ KDL-26U4xxx:
Circa 67,5 x 51,1 x 24,2 cm (con il mobile)
Circa 67,5 x 46,6 x 9,7 cm (senza mobile)
KDL-26V4xxx:
Circa 65,9 x 50,5 x 24,2 cm (con il mobile)
Circa 65,9 x 46,6 x 9,5 cm (senza mobile)
Peso:
KDL-37S4xxx/ KDL-37U4xxx/ KDL-37V4xxx:
Circa 20,5 kg (con il mobile)
Circa 17,5 kg (senza mobile)
KDL-32S4xxx/ KDL-32U4xxx/ KDL-32V4xxx:
Circa 15,5 kg (con il mobile)
Circa 13,0 kg (senza mobile)
KDL-26S4xxx/ KDL-26U4xxx/ KDL-26V4xxx:
Circa 12,5 kg (con il mobile)
Circa 10,0 kg (senza mobile)
Sistema pannello
Pannello LCD (Display Cristalli Liquidi)
Sistema televisivo
Analogico: In base alla nazione/regione selezionata:
B/G/H, D/K, L, I
Digitale: DVB-T/DVB-C
Sistema Colore/Video
Analogico: PAL, SECAM
NTSC 3.58, 4.43 (solo ingresso video)
Digitale: MPEG-2 MP@ML
Antenna
Terminale esterno 75 ohm per VHF/UHF
Copertura dei canali
Analogico: 48.25 - 855.25 MHz
Digitale: VHF/UHF
Terminali
→ /→○○ AV1
connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.
→ /→○○ /S→○○AV2 (SMARTLINK)
connettore scart a 21 pin (standard CENELEC) per ingresso di segnali audio/video, ingresso RGB, uscita audio/video selezionabile e interfaccia SmartLink.
→AV3 Ingresso video (connettore fono)
→ AV3 Ingresso audio (connettori fono)
Uscita audio (Sinistra/Destra) (connettori fono)
HDMI IN 1, 2, 3
Video: 1080i, 720p, 576p, 576i, 480p, 480i
Audio: PCM lineare due canali
32, 44, 1 e 48 kHz, 16, 20 e 24 bits
PC (vedere tabella)
Audio analogico (minijack):
500 mVrms, Impedenza 47 kilohms
(solo HDMI IN 3)
COMPONENT IN
Formati supportati: 1080i, 720p, 576p, 576i, 480p, 480i
Y: 1 Vp-p, 75 ohm, 0,3 V sincron negativa P_B/C_B : 0,7 Vp-p, 75 ohm P_R/C_R : 0,7 Vp-p, 75 ohm
Ingresso audio (connettori fono)
500 mVrms
Impedenza: 47 kilo ohm
PC → Ingresso PC (15 Dsub) (vedere pagina 16)
G: 0,7 Vp-p, 75 ohm, no Sincron su Verde
B: 0,7 Vp-p, 75 ohm, no Sincron su Verde
R: 0,7 Vp-p, 75 ohm, no Sincron su Verde
HD: 1-5 Vp-p
VD: 1-5 Vp-p
→ Ingresso audio del PC (minijack)
○ Uscita cuffia
Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale)
Uscita audio
10 W + 10 W (RMS)
Accessori opzionali
- KDL-37S40xx/ KDL-32S40xx/ KDL-37U40xx/ KDL-32U40xx/ KDL-37V40xx/ KDL-37V42xx/ KDL-32V40xx/ KDL-32V42xx:
Staffa di montaggio a parete SU-WL500
- KDL-26S40xx/ KDL-26U40xx/ KDL-26V40xx/ KDL-26V42xx:
Staffa di montaggio a parete SU-WL100
- KDL-37S40xx/ KDL-32S40xx/ KDL-37U40xx/ KDL-32U40xx/ KDL-37V40xx/ KDL-37V42xx/ KDL-32V40xx/ KDL-32V42xx:
Supporto del televisore SU-FL300M
Design e specifiche sono soggetti a modifiche senza preavviso.
Schema di riferimento segnali di ingresso PC per PC →
| Segnali | Orizzontale (Pixel) | Verticale (Linea) | Frequenza orizzontale (kHz) | Frequenza verticale (Hz) | Standard |
| VGA | 640 | 480 | 31,5 | 60 | VGA |
| SVGA | 800 | 600 | 37,9 | 60 | Linee guida VESA |
| XGA | 1024 | 768 | 48,4 | 60 | Linee guida VESA |
| WXGA | 1280 | 768 | 47,4 | 60 | VESA |
| 1280 | 768 | 47,8 | 60 | VESA |
- L'ingresso PC di questo televisore non supporta il sincronismo sul verde o il sincronismo composito.
- L'ingresso PC di questo televisore non supporta segnali interallacciati.
- L'ingresso PC di questo televisore supporta i segnali indicati nello schema sopra riportato con una frequenza verticale di 60 Hz. Per altri segnali, verrà visualizzato il messaggio “NO SINCRON.”
Schema di riferimento segnali di ingresso PC per HDMI IN 1, 2, 3
| Segnali | Orizzontale (Pixel) | Verticale (Linea) | Frequenza orizzontale (kHz) | Frequenza verticale (Hz) | Standard |
| VGA | 640 | 480 | 31,5 | 60 | VGA |
| SVGA | 800 | 600 | 37,9 | 60 | Linee guida VESA |
| XGA | 1024 | 768 | 4,4 | 60 | Linee guida VESA |
| WXGA | 1280 | 768 | 47,4 | 60 | VESA |
| WXGA | 1280 | 768 | 47,8 | 60 | VESA |
| WXGA | 1360 | 768 | 47,7 | 60 | VESA |
Ricerca guasti
Verificare se l'indicatore ⏻ (standby) lampeggia in rosso.
Quando lampeggia
La funzione di autodiagnostica è attivata.
1 Annotare quante volte l'indicatore ⏻ (standby) lampeggia tra ogni interruzione di due secondi. Per esempio, l'indicatore lampeggia tre volte, quindi c'è una sospensione di due secondi, seguita da altri tre lampeggi, ecc.
2 Premere ⏻ sul bordo superiore del televisore per spegnerlo, scollegare il cavo di alimentazione e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell'indicatore (numero di lampeggi).
Quando non lampeggia
1 Controllare gli elementi indicati nella tabella sottostante.
2 Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.
Immagine
Assenza di immagine (schermo scuro) e assenza di audio
- Controllare il collegamento dell'antenna/del cavo.
- Collegare il televisore alla rete di alimentazione, e premere ⏻ sul bordo superiore del televisore.
- Qualora l'indicatore ⏻ (standby) si accenda in rosso, premere I/➊.
- Premere →/÷ per visualizzare l'elenco delle apparecchiature collegate, quindi selezionare l'ingresso desiderato.
- Controllare il collegamento tra l'apparecchiatura opzionale e il televisore.
Immagini doppie o ombre (solo in modalità analogica)
- Controllare il collegamento dell'antenna/del cavo.
- Controllare l'ubicazione e il direzionamento dell'antenna.
Sullo schermo compaiono solo effetto neve e rumore (solo in modalità analogica)
- Controllare che l'antenna non sia rotta o piegata.
- Controllare che la durata dell'antenna non sia giunta al termine (3-5 anni in caso di uso normale, 1-2 anni in zone di mare).
Immagine con disturbi visivi o audio durante la visualizzazione di un canale televisivo (solo in modalità analogica)
- Regolare “AFT” (Sintonizzazione automatica di precisione) per ottenere una migliore ricezione dell'immagine (pagina 25).
Sullo schermo compaiono puntini neri e/o luminosi
- L'immagine di uno schermo si compone di pixel. Eventuali puntini neri e/o luminosi (pixel) sullo schermo non denotano un malfunzionamento.
Assenza di colore nei programmi
- Selezionare “Ripristino” (pagina 20).
Assenza di colore o colore irregolare durante la visione di un segnale proveniente dalle prese COMPONENT IN
- Verificare il collegamento delle prese →∞/→ COMPONENT IN e controllare che i connettori siano saldamente inseriti nelle rispettive prese.
L'immagine si ferma sullo schermo o contiene blocchi
- Controllare livello del segnale (pagina 27). Qualora la barra segnale sia rossa (nessun segnale) o gialla (segnale basso), controllare il collegamento dell'antenna/del cavo.
- Rimuovere il dispositivo USB collegato. Potrebbe essere danneggiato o non supportato dal televisore. Visitare il sito web indicato di seguito per informazioni aggiornate sui dispositivi USB compatibili: http://support.sony-europe.com/TV/compatibility/
Audio
Assenza di audio, ma immagine buona
- Premere + / - o (esclusione audio).
- Verificare se “Altoparlante” è impostato su “Altoparlante TV” (pagina 21).
Canali
Il canale desiderato non può essere selezionato
- Passare dalla modalità digitale a quella analogica o viceversa e selezionare il canale digitale/analogico desiderato.
Alcuni canali sono vuoti
- Solo canale codificato/abbonamento. Abbonarsi al servizio televisivo a pagamento.
- Il canale viene utilizzato solo per i dati (immagine e audio assenti).
- Rivolgersi all'emittente televisiva per i dettagli della trasmissione.
I canali digitali non vengono visualizzati
- Rivolgersi a un installatore locale per verificare se sono disponibili trasmissioni digitali nella zona.
• Procurarsi un'antenna più potente.
Generale
Immagine e/o audio distorti
- Tenere il televisore lontano da fonti di rumore quali autovetture, motocicli, asciugacapelli o apparecchiature ottiche.
- Durante l'installazione delle apparecchiature opzionali, lasciare spazio tra queste e il televisore.
- Controllare il collegamento dell'antenna/del cavo.
- Tenere il cavo televisivo dell'antenna/del cavo lontano da altri cavi di connessione.
Il televisore si spegne automaticamente (passa automaticamente alla modalità standby)
- Verificare se “T. Spegnimento” o “Spegnimento” sono attivati (pagina 23).
- Qualora non venga ricevuto alcun segnale o non si effettui nessuna operazione in modalità televisore per 10 minuti, il televisore si pone automaticamente in modalità standby.
Il televisore si accende automaticamente
- Verificare se “Accensione” sia attivato (pagina 23)
Impossibile selezionare alcune fonti di ingresso
- Selezionare “Impostazione AV” e disattivare l'opzione “Salta” per la fonte di ingresso (pagina 24)
Il telecomando non funziona
Impossibile aggiungere un canale all'Elenco preferiti
- Sostituire le batterie.
• L'Elenco preferiti può contenere fino a 999 canali.
L'apparecchiatura HDMI non compare nell'“Elenco Dispositivi HDMI”
- Verificare che l'apparecchiatura sia compatibile con il "Controllo per HDMI".
Non tutti i canali sono preselezionati
- Visitare il sito web dell'assistenza per informazioni sui fornitori di servizi via cavo.
http://support.sony-europe.com/TV/DVBC/
Non è possibile selezionare “No” in “Controllo per HDMI”
- Qualora apparecchiature audio compatibili siano collegate al televisore, non è possibile selezionare “No” in questo menu. Se si desidera modificare l'uscita audio all'altoparlante del televisore, selezionare “Altoparlante TV” nel menu “Altoparlante” (pagina 21).
Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell'articolo 1 dello stesso D.M.
Si dichiara che gli apparecchi sono stati fabbricati in conformità all'Art. 2 Comma 1 del D.M. 28.08.1995 n.548.
Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell'allegato A. al D.M. 25.06.85 e nel paragrafo 3 dell'allegato 1 al D.M. 27.08.87 e precisamente:
BANDE DI FREQUENZA
- Bande di frequenza:
| Low VHF | E2 - C | Freq. da 48,25 a 82,25 MHz Compreso Canale C |
| S01 - S2 | Freq. da 69,25 a 112,25 MHz |
| S3 - S10 | Freq. da 119,25 a 168,25 MHz |
| High VHF | E5 - E12 | Freq. da 175,25 a 224,25 MHz |
| S11 - S20 | Freq. da 231,25 a 294,25 MHz |
| Hyperband | S21 - S36 | Freq. da 303,25 a 423,25 MHz |
| S37 - S41 | Freq. da 431,25 a 463,25 MHz |
| UHF | E21- E69 | Freq. da 471,25 a 855,25 MHz |
- Frequenza intermedia: Multi - Standard FI-Video: 38,9 MHz
FI-Audio I: 33,4 MHz
FI-Audio II: 33,16 MHz
- Oscillatore locale: Frequenza oscillatore locale superiore a quella del segnale.

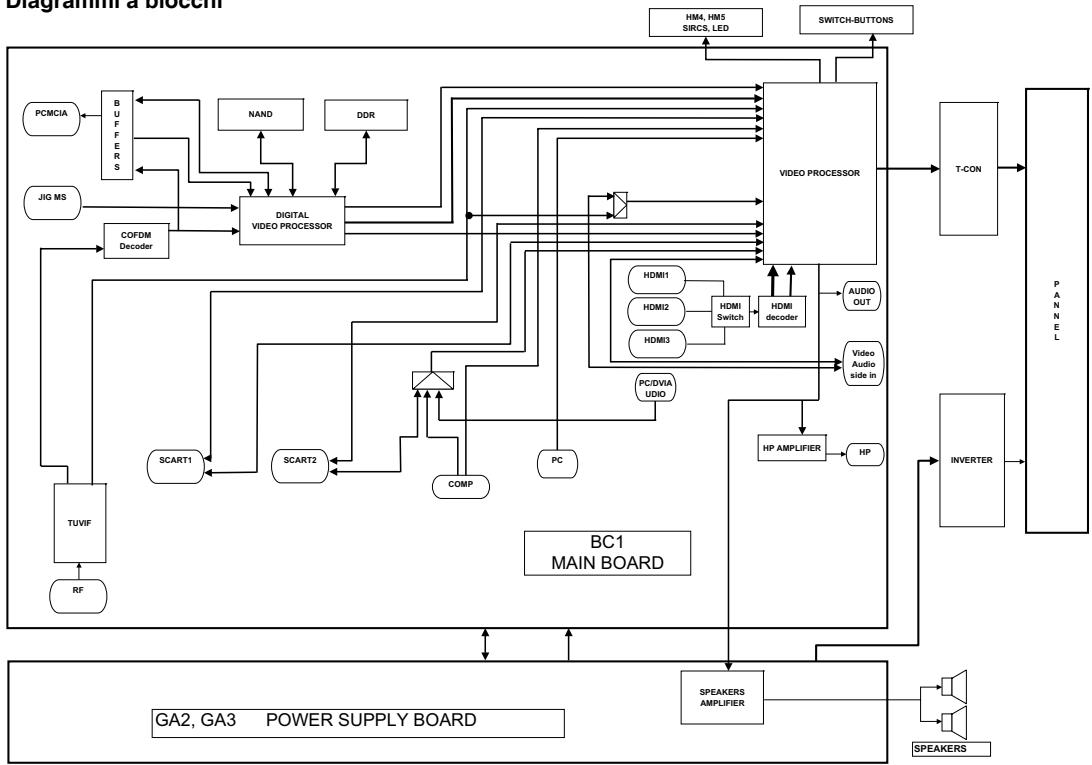

Diagrammi a blocchi
